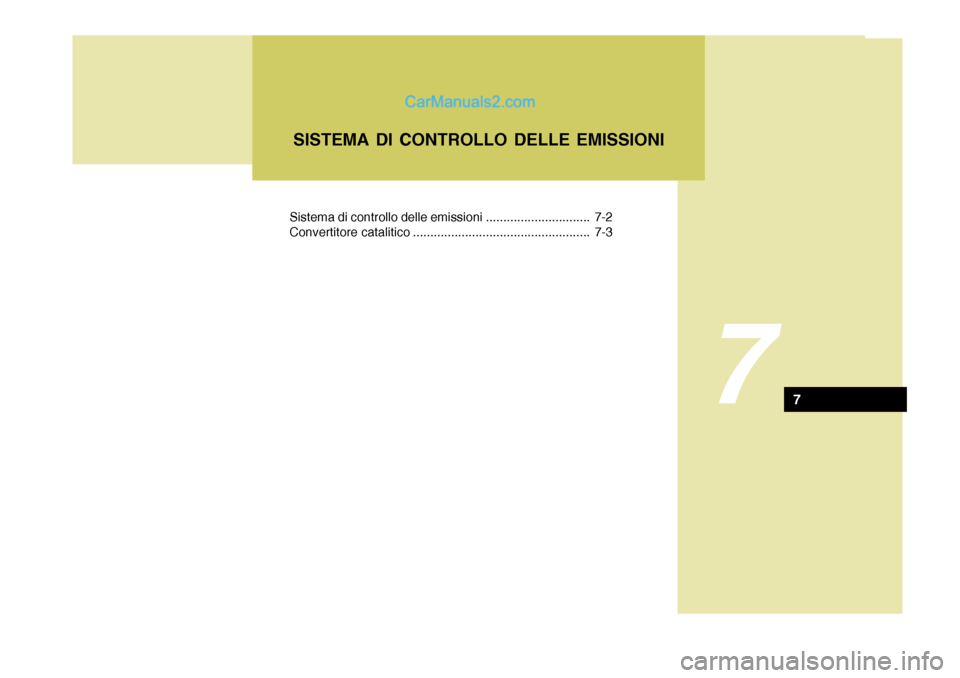

Page 221 of 260

Hyundai H-1 (Grand Starex) 2007  Manuale del proprietario (in Italian) 7
Sistema di controllo delle emissioni .............................. 7-2
Convertitore catalitico ................................................... 7-3SISTEMA DI CONTROLLO DELLE EMISSIONI
7

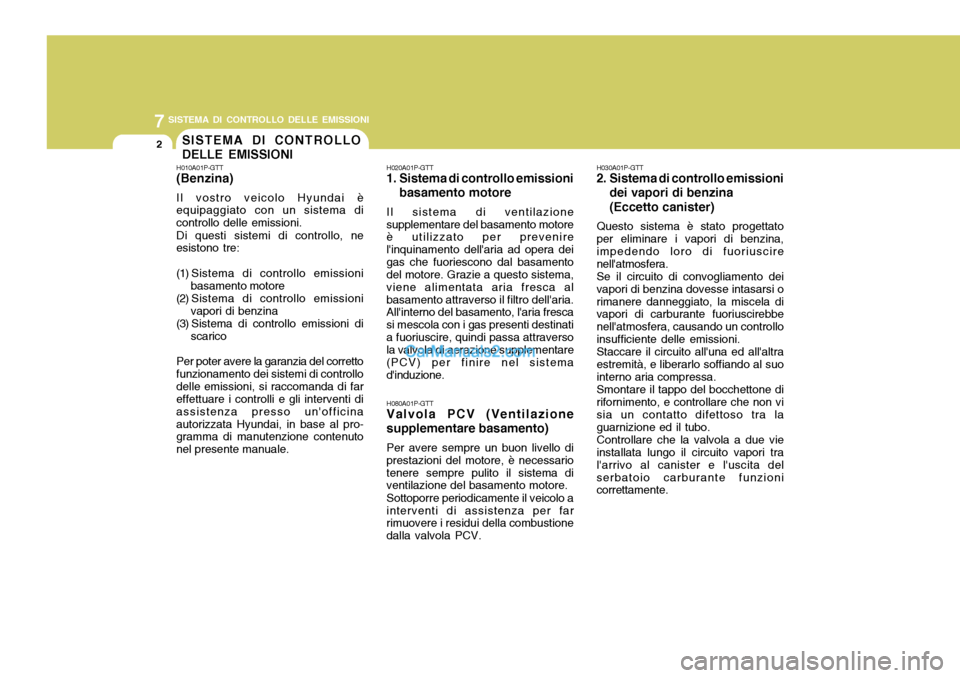

Page 222 of 260

Hyundai H-1 (Grand Starex) 2007  Manuale del proprietario (in Italian) 7SISTEMA DI CONTROLLO DELLE EMISSIONI
2SISTEMA DI CONTROLLO DELLE EMISSIONI
H010A01P-GTT (Benzina) Il vostro veicolo Hyundai è equipaggiato con un sistema di controllo delle emissioni. Di questi sist

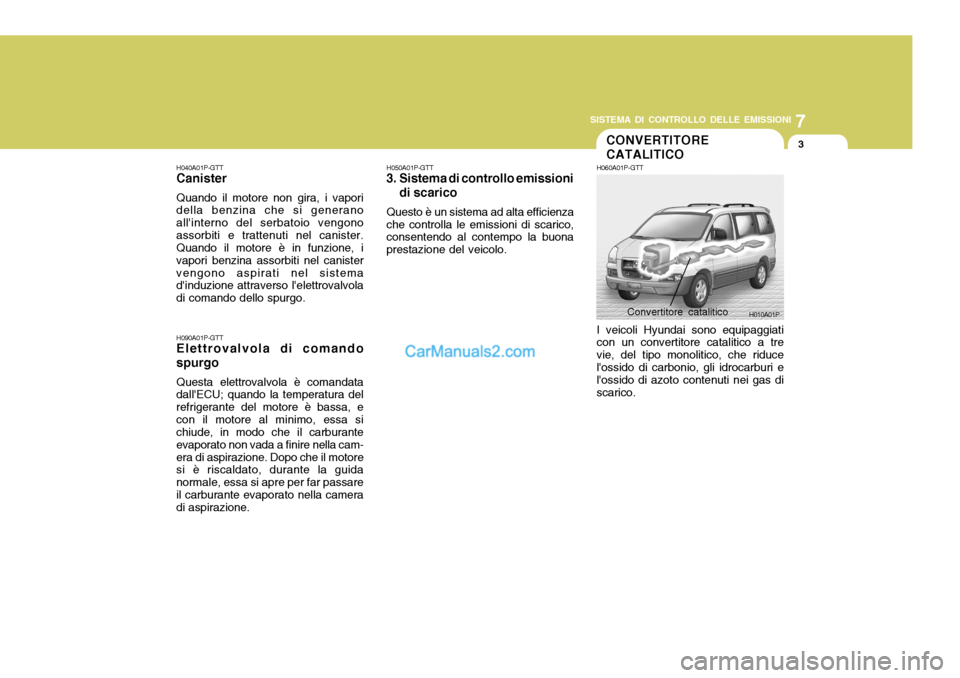

Page 223 of 260

Hyundai H-1 (Grand Starex) 2007  Manuale del proprietario (in Italian) 7
SISTEMA DI CONTROLLO DELLE EMISSIONI
3CONVERTITORE CATALITICO
H040A01P-GTT Canister Quando il motore non gira, i vapori della benzina che si generano allinterno del serbatoio vengonoassorbiti e tra

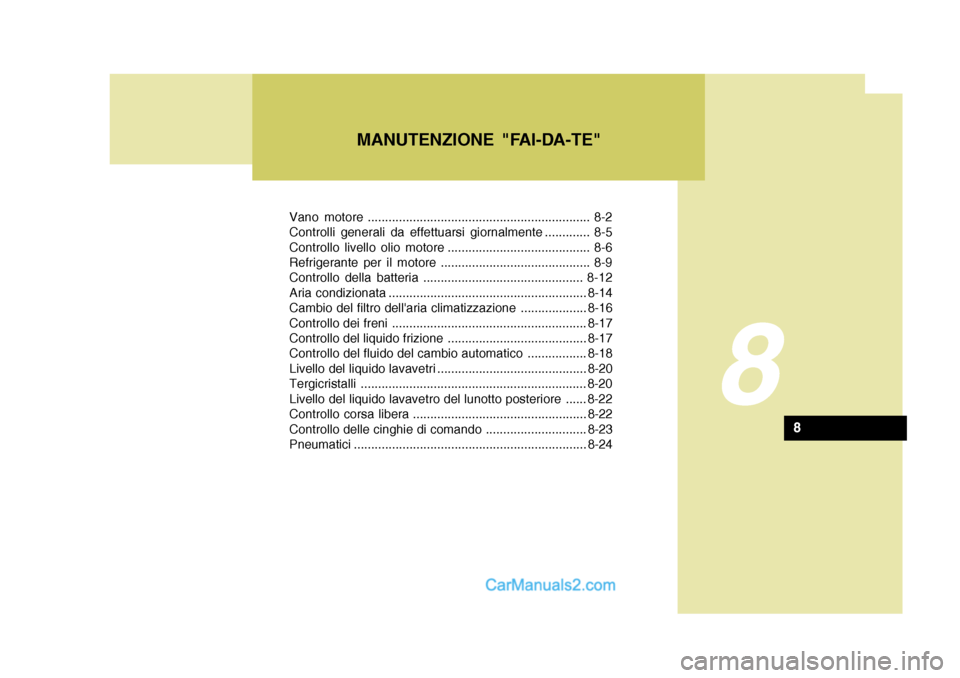

Page 224 of 260

Hyundai H-1 (Grand Starex) 2007  Manuale del proprietario (in Italian) Vano motore ................................................................ 8-2
Controlli generali da effettuarsi giornalmente ............. 8-5
Controllo livello olio motore .......................

Page 225 of 260

Hyundai H-1 (Grand Starex) 2007  Manuale del proprietario (in Italian) 8MANUTENZIONE "FAI-DA-TE"

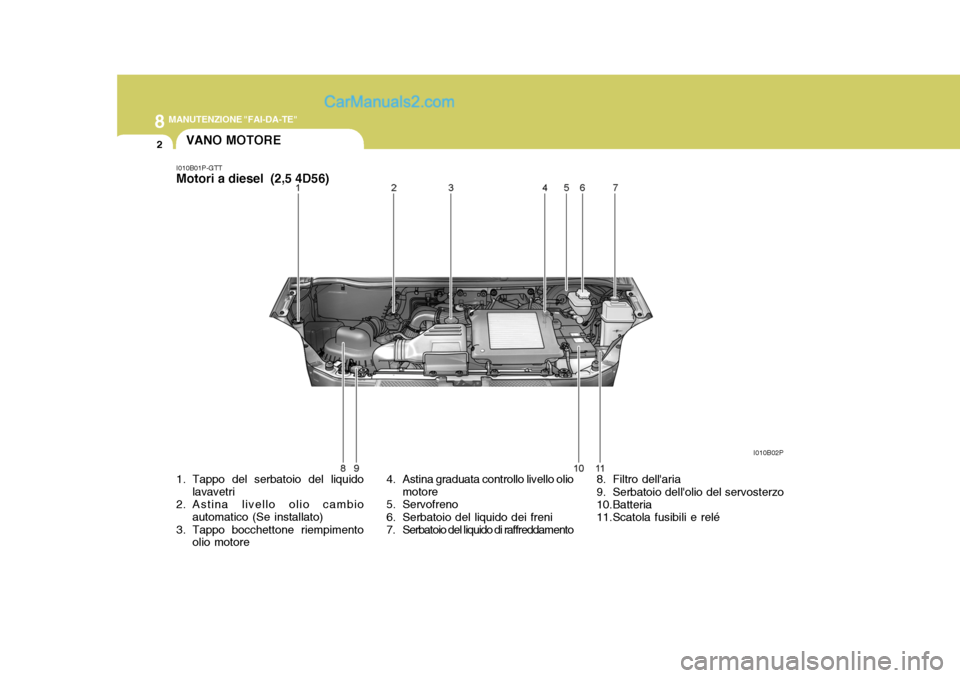

2VANO MOTORE
I010B01P-GTT Motori a diesel  (2,5 4D56)
1. Tappo del serbatoio del liquido lavavetri
2. Astina livello olio cambio
automatico (Se installato)
3. Tappo bocchett

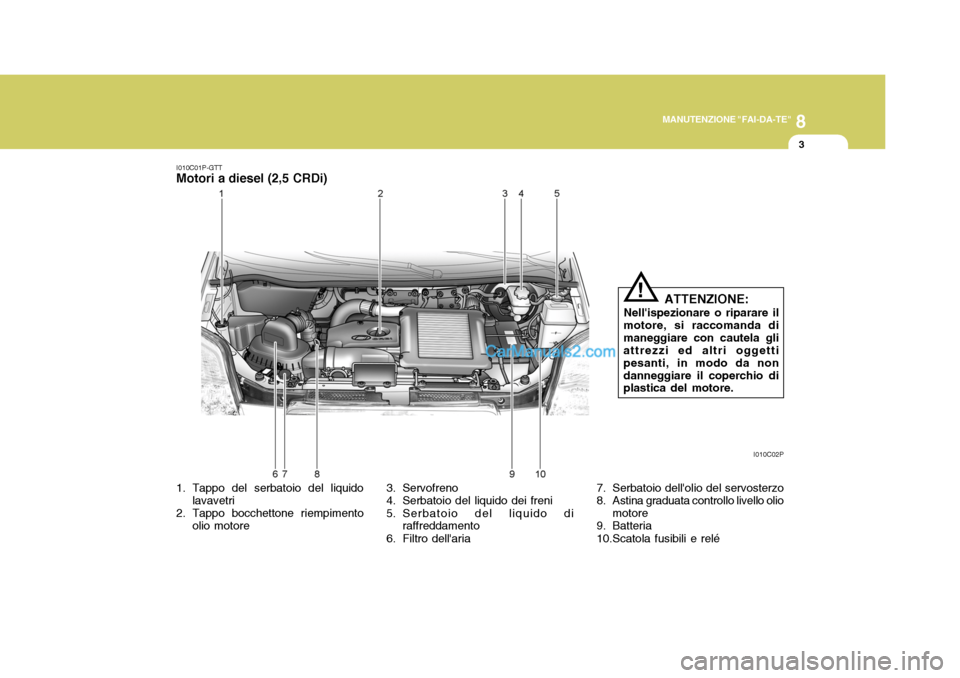

Page 226 of 260

Hyundai H-1 (Grand Starex) 2007  Manuale del proprietario (in Italian) 8
MANUTENZIONE "FAI-DA-TE"
3
I010C01P-GTT
Motori a diesel (2,5 CRDi)
1. Tappo del serbatoio del liquido
lavavetri
2. Tappo bocchettone riempimento olio motore 3. Servofreno
4. Serbatoio del liquido

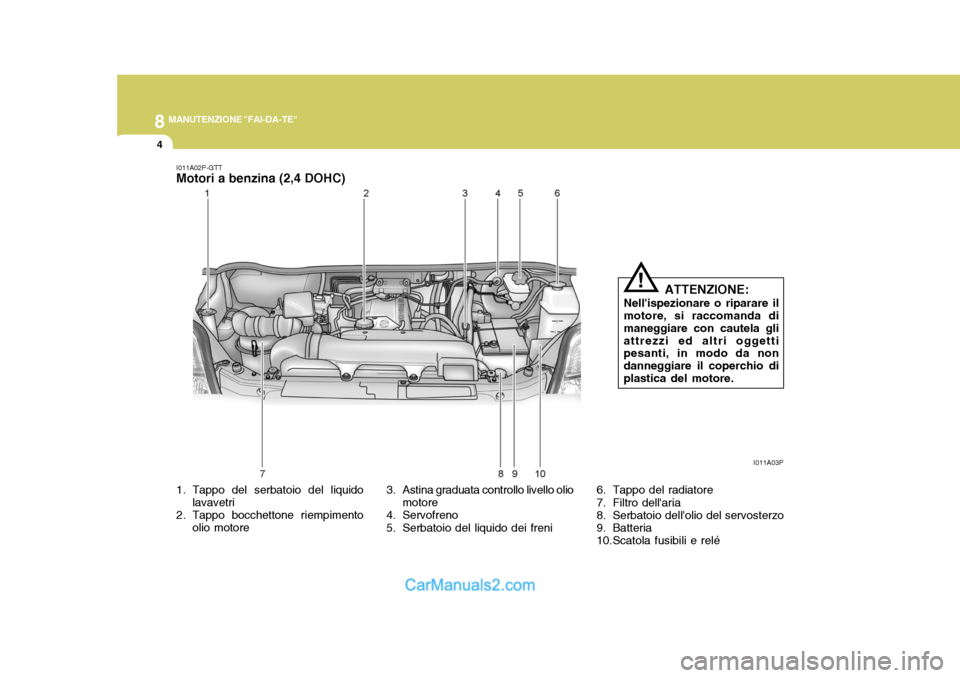

Page 227 of 260

Hyundai H-1 (Grand Starex) 2007  Manuale del proprietario (in Italian) 8MANUTENZIONE "FAI-DA-TE"
4
I011A02P-GTT Motori a benzina (2,4 DOHC)
1. Tappo del serbatoio del liquido
lavavetri
2. Tappo bocchettone riempimento olio motore 3. Astina graduata controllo livello oli

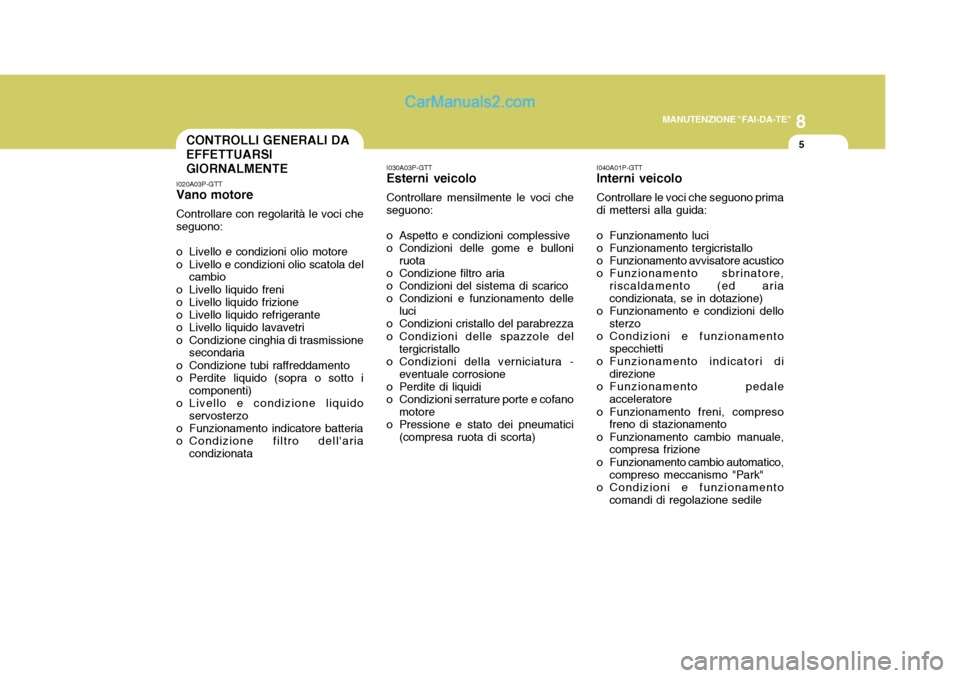

Page 228 of 260

Hyundai H-1 (Grand Starex) 2007  Manuale del proprietario (in Italian) 8
MANUTENZIONE "FAI-DA-TE"
5CONTROLLI GENERALI DA EFFETTUARSIGIORNALMENTE
I020A03P-GTT
Vano motore
Controllare con regolarità le voci che
seguono:
o Livello e condizioni olio motore
o Livello e con

Page 229 of 260

Hyundai H-1 (Grand Starex) 2007  Manuale del proprietario (in Italian) 8MANUTENZIONE "FAI-DA-TE"
6
2,5 4D56
G030B01HR
CONTROLLO LIVELLO OLIO MOTORE
o Condizioni e funzionamento cintura di sicurezza
o Funzionamento della visiera parasole
Nel caso si rilevi la presenza di

Page 230 of 260

Hyundai H-1 (Grand Starex) 2007  Manuale del proprietario (in Italian) 8
MANUTENZIONE "FAI-DA-TE"
7
G030A02O-GTT Tipo di olio raccomandato Per motori a benzina Lolio è un componente fondamentale per le prestazioni e la manutenzione del motore. Si suggerisce di controll
