44IN CASO DI EMERGENZA
34
HSRFL276

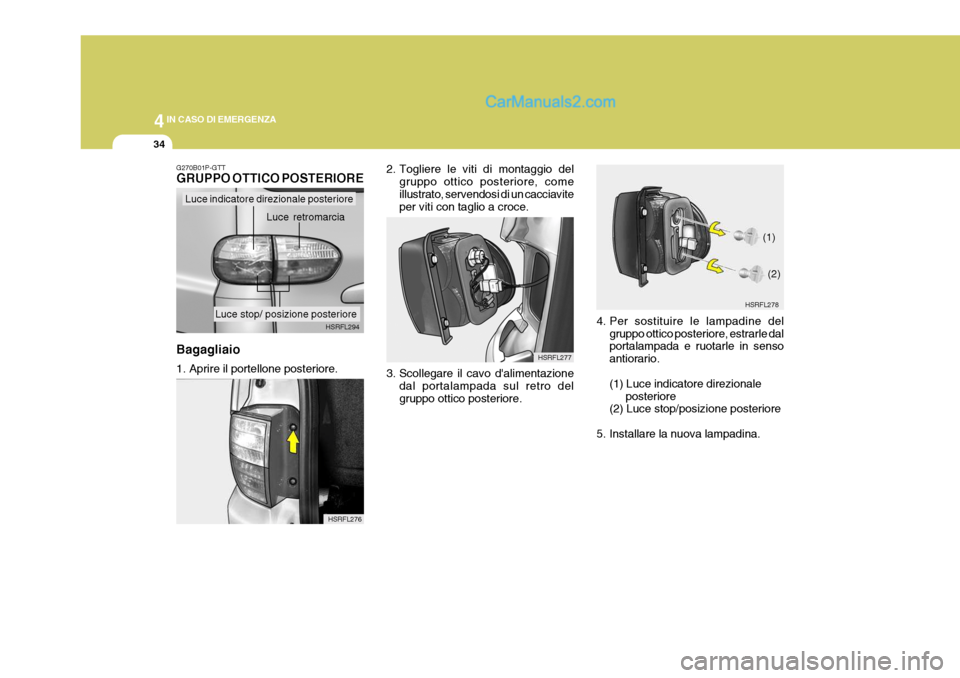

G270B01P-GTT GRUPPO OTTICO POSTERIORE Bagagliaio
1. Aprire il portellone posteriore.
HSRFL294
Luce indicatore direzionale posteriore
Luce retromarcia
Luce stop/ posizione posteriore
2. Togliere le viti di montaggio del gruppo ottico posteriore, come illustrato, servendosi di un cacciavite per viti con taglio a croce.
4. Per sostituire le lampadine delgruppo ottico posteriore, estrarle dalportalampada e ruotarle in senso antiorario. (1) Luce indicatore direzionale posteriore
(2) Luce stop/posizione posteriore
5. Installare la nuova lampadina.
HSRFL277
3. Scollegare il cavo d'alimentazione dal portalampada sul retro del gruppo ottico posteriore. HSRFL278
(1)
(2)

4
CORROSION PREVENTION AND APPEARANCE CARE
35
4
IN CASO DI EMERGENZA
35
HSRFL283
G270E01A-GTT LAMPEGGIATORE LATERALE (Se installato)
1. Spingere il coperchio verso la parte
anteriore del veicolo, e staccarlo. HSRFL292
2. Scollegare il cavo di alimentazione.
3. Per sostituire le lampadine del gruppo ottico posteriore, estrarle dal portalampada e ruotarle in sensoantiorario. (1) Luce retromarcia (2) Luce stop/posizione posteriore
4. Installare la nuova lampadina. HSRFL293
(1)
(2)

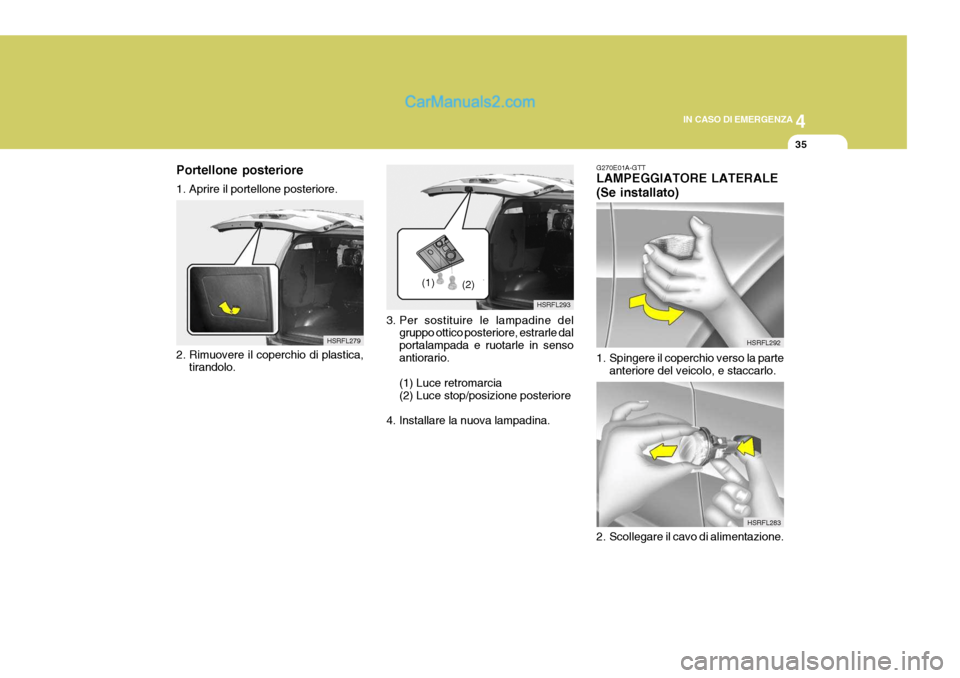

Portellone posteriore
1. Aprire il portellone posteriore.
2. Rimuovere il coperchio di plastica,
tirandolo. HSRFL279

44IN CASO DI EMERGENZA
36
3. Installare la nuova lampadina. HSRFL284
2. Installare la nuova lampadina. HSRFL301
HSRFL291

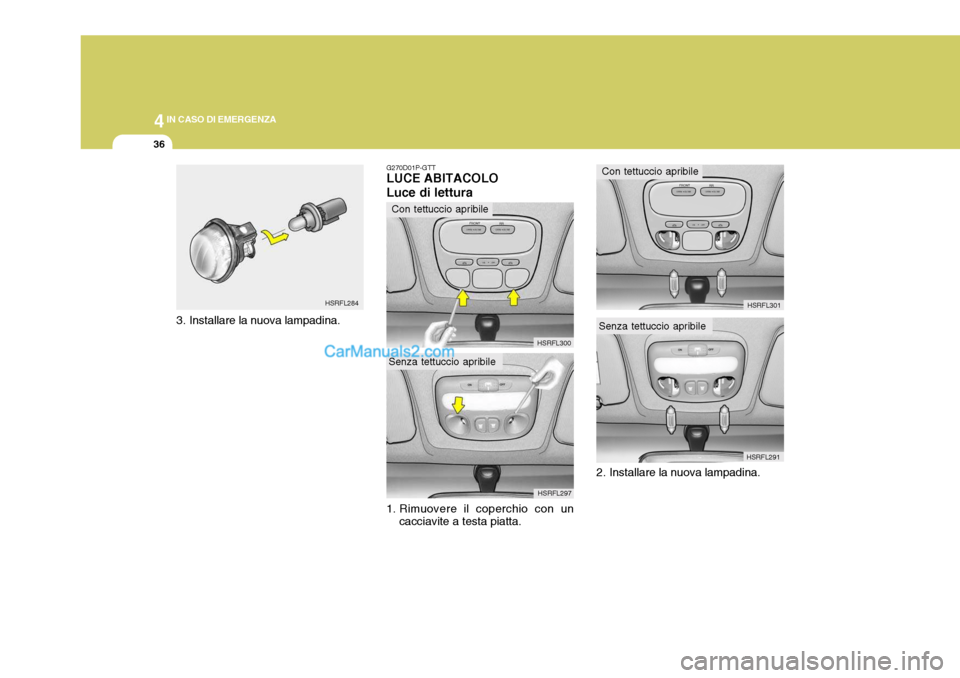

G270D01P-GTT LUCE ABITACOLO Luce di lettura
1. Rimuovere il coperchio con un cacciavite a testa piatta.
Con tettuccio apribile
Senza tettuccio apribile
HSRFL300 HSRFL297
Con tettuccio apribile
Senza tettuccio apribile

4
CORROSION PREVENTION AND APPEARANCE CARE
37
4
IN CASO DI EMERGENZA
37
HSRFL298
2. Installare la nuova lampadina. HSRFL303
HSRFL285
Luce abitacolo posteriore
1. Rimuovere il coperchio con un
cacciavite a testa piatta.
HSRFL286
HSRFL290

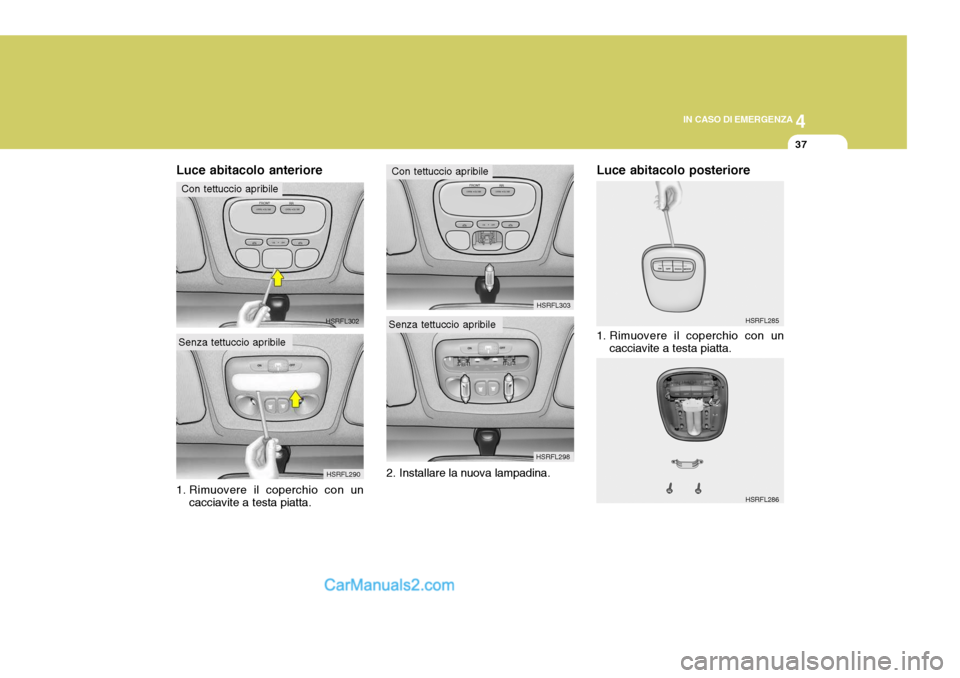

Luce abitacolo anteriore
1. Rimuovere il coperchio con uncacciavite a testa piatta. HSRFL302
Con tettuccio apribile
Senza tettuccio apribile
Con tettuccio apribile
Senza tettuccio apribile

44IN CASO DI EMERGENZA
38
2. Togliere le viti di montaggio del
supporto della luce abitacolo, utilizzando un cacciavite per viti Phillips.
HSRFL287
3. Scollegare il cavo di alimentazione.

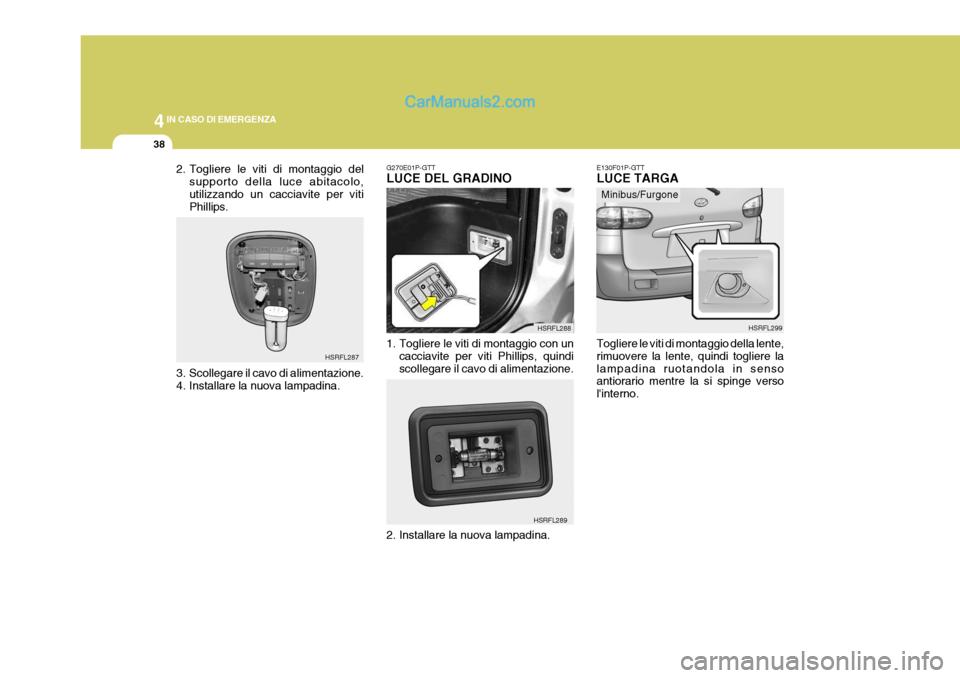

4. Installare la nuova lampadina.E130F01P-GTT LUCE TARGA
HSRFL299
Togliere le viti di montaggio della lente, rimuovere la lente, quindi togliere lalampadina ruotandola in senso antiorario mentre la si spinge verso l'interno. Minibus/FurgoneG270E01P-GTT LUCE DEL GRADINO
1. Togliere le viti di montaggio con un
cacciavite per viti Phillips, quindi scollegare il cavo di alimentazione. HSRFL288
2. Installare la nuova lampadina. HSRFL289

4
CORROSION PREVENTION AND APPEARANCE CARE
39
4
IN CASO DI EMERGENZA
39
Nome componente
Luce proiettori Luce fendinebbia anteriori (Se installato) Luce abitacolo Luce abitacolo laterale Abbaglianti/Anabbaglianti Luce indicatore direzionaleLuce posizione Luz de leitura de mapa Lucelettura
AnteriorePosteriore Watt
60/55 215
55 8
10 10

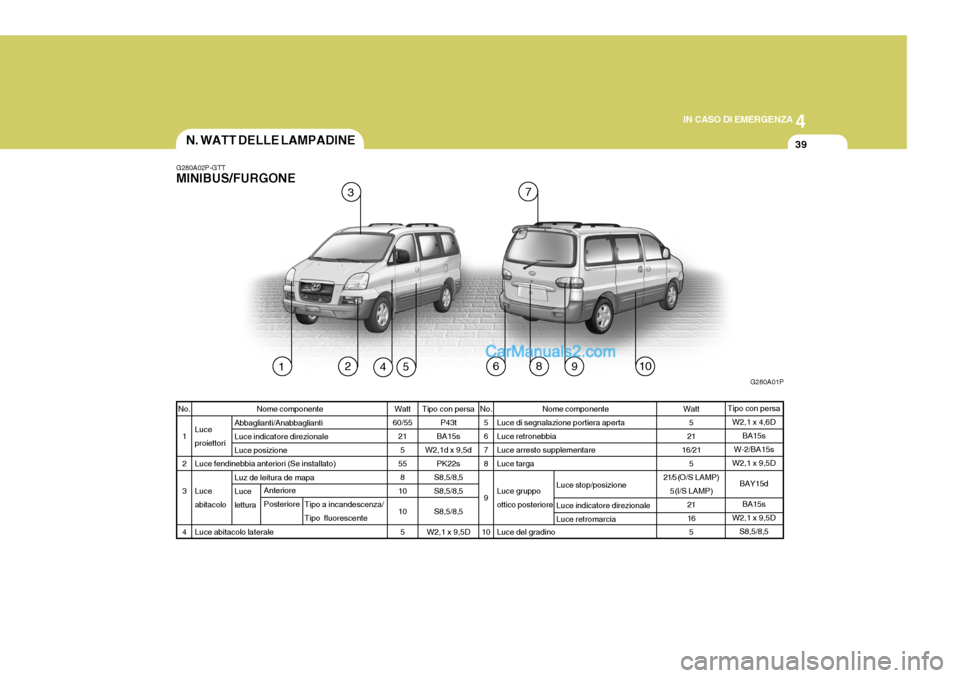

5N. WATT DELLE LAMPADINE
7
96
G280A02P-GTT MINIBUS/FURGONE1
23
45810
Tipo con persaW2,1 x 4,6D BA15s
W-2/BA15s
W2,1 x 9,5D
BAY15dBA15s
W2,1 x 9,5D S8,5/8,5
Tipo con persa
P43t
BA15s
W2,1d x 9,5d PK22s
S8,5/8,5 S8,5/8,5 S8,5/8,5
W2,1 x 9,5D Nome componente
Luce di segnalazione portiera aperta Luce retronebbiaLuce arresto supplementareLuce targa Luce gruppo ottico posteriore Luce del gradino Luce stop/posizione Luce indicatore direzionale Luce retromarcia Watt
5
21
16/21 5
21/5 ( O/S LAMP)
5 (I/S LAMP) 21165
No.
5678 9
10 G280A01PNo.
1 23 4
Tipo a incandescenza/ Tipo fluorescente

44IN CASO DI EMERGENZA
40
Nome componente
Luce fendinebbia anteriori (Se installato) Luce proiettori Luce abitacolo

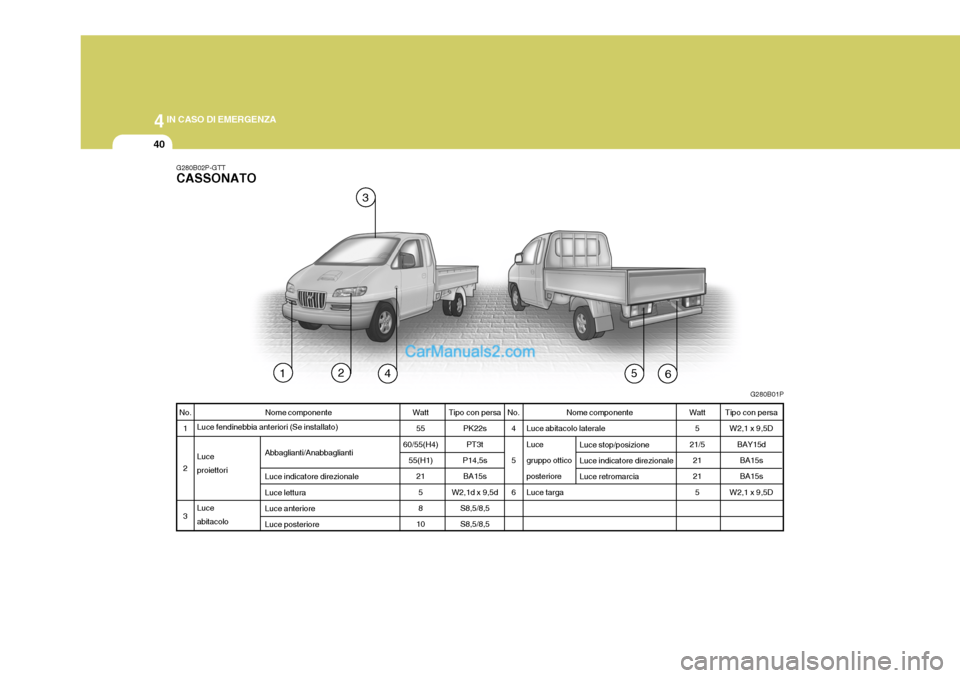

G280B02P-GTT CASSONATO
G280B01P
Abbaglianti/Anabbaglianti Luce indicatore direzionale Luce letturaLuce anteriore Luce posteriore Tipo con persa
PK22s
PT3t
P14,5s BA15s
W2,1d x 9,5d
S8,5/8,5S8,5/8,5 No.
4 5 6 Nome componente
Luce abitacolo laterale Lucegruppo ottico posteriore Luce targa Tipo con persa
W2,1 x 9,5D
BAY15d
BA15s BA15s
W2,1 x 9,5D
No. 1 2 3 Watt
55
60/55(H4) 55(H1) 21
5 8
10
Luce stop/posizione Luce indicatore direzionale Luce retromarcia
Watt 5
21/5 21 215
1 2
4
65
3

4
CORROSION PREVENTION AND APPEARANCE CARE
41
4
IN CASO DI EMERGENZA
41
NOTA: I testi riferiti al pannello dei fusibili, contenuti nel presente manuale, potrebbero non essere tutti applicabili al vostro veicolo. Le informazioni qui contenute sono quelle più aggiornate disponibili al momento di andare instampa. Al momento di ispezionare la scatola dei fusibili sul vostro veicolo, consultare l'etichetta applicata su di questa.

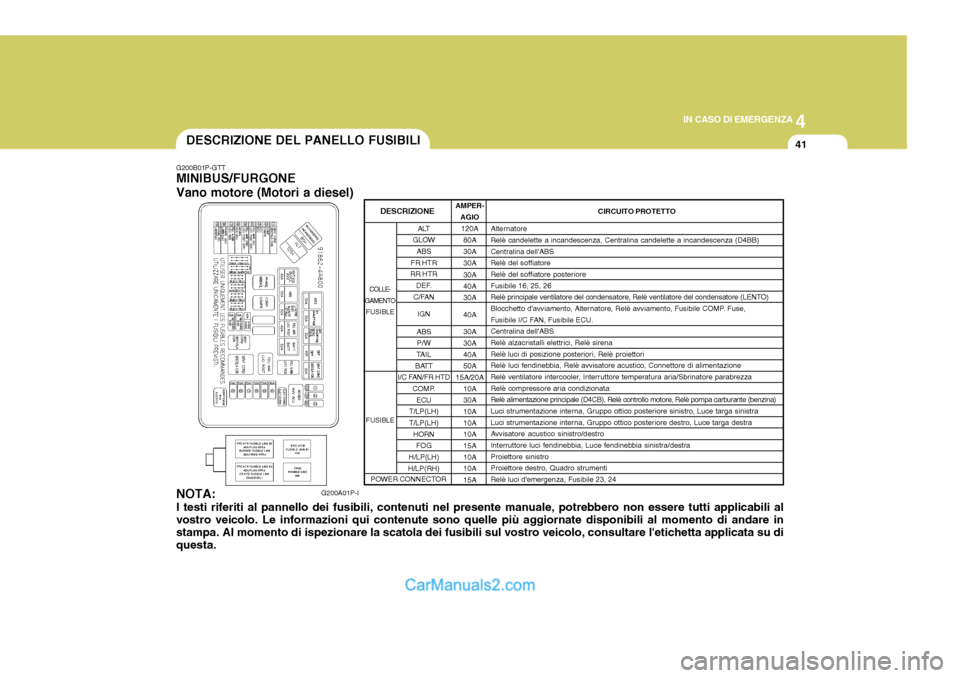

G200B01P-GTT MINIBUS/FURGONE Vano motore (Motori a diesel) G200A01P-I
DESCRIZIONE DEL PANELLO FUSIBILI
AMPER-AGIO120A 80A 30A30A 30A 40A 30A 40A30A 30A 40A50A
15A/20A 10A30A 10A 10A10A 15A 10A10A 15A CIRCUITO PROTETTO
AlternatoreRelè candelette a incandescenza, Centralina candelette a incandescenza (D4BB) Centralina dell'ABSRelè del soffiatore
Relè del soffiatore posteriore Fusibile 16, 25, 26
Relè principale ventilatore del condensatore, Relè ventilatore del condensatore (LENTO)
Blocchetto d'avviamento, Alternatore, Relè avviamento, Fusibile COMP. Fuse,
Fusibile I/C FAN, Fusibile ECU.Centralina dell'ABS
Relè alzacristalli elettrici, Relè sirena
Relè luci di posizione posteriori, Relè proiettori
Relè luci fendinebbia, Relè avvisatore acustico, Connettore di alimentazione
Relè ventilatore intercooler, Interruttore temperatura aria/Sbrinatore parabrezza
Relè compressore aria condizionata
Relè alimentazione principale (D4CB), Relè controllo motore, Relè pompa carburante (benzina)
Luci strumentazione interna, Gruppo ottico posteriore sinistro, Luce targa sinistra
Luci strumentazione interna, Gruppo ottico posteriore destro, Luce targa destra
Avvisatore acustico sinistro/destro
Interruttore luci fendinebbia, Luce fendinebbia sinistra/destra Proiettore sinistro
Proiettore destro, Quadro strumenti Relè luci d'emergenza, Fusibile 23, 24
ALT
GLOW
ABS
FR HTR
RR HTR DEF.
C/FAN
IGN
ABS P/W
TAIL
BATT
I/C FAN/FR HTD COMP.
ECU
T/LP(LH) T/LP(LH)
HORNFOG
H/LP(LH)
H/LP(RH)
COLLE-
GAMENTO
FUSIBLE FUSIBLE
DESCRIZIONE
POWER CONNECTOR

44IN CASO DI EMERGENZA
42
CIRCUITO PROTETTO
Alternatore
Centralina dell'ABS Relè del soffiatore
Relè del soffiatore posterioreFusibile 16, 25, 26
Relè principale ventilatore del condensatore,
Relè ventilatore del condensatore (LENTO)
Blocchetto d'avviamento, Alternatore, Relè avviamento, Fusibile COMP.
Fusibile FR HTD, Fusibile ECU.
Centralina dell'ABS
Relè alzacristalli elettrici, Relè sirena
Relè luci di posizione posteriori, Relè proiettori
Relè luci fendinebbia, Relè avvisatore acustico, Connettore di alimentazione
Relè ventilatore intercooler, Interruttore temperatura aria/Sbrinatore parabrezza
Relè compressore aria condizionata
Relè alimentazione principale (D4CB), Relè controllo motore,
Relè pompa carburante (benzina)
Luci strumentazione interna, Gruppo ottico posteriore sinistro, Luce targa sinistra
Luci strumentazione interna, Gruppo ottico posteriore destro, Luce targa destra
Avvisatore acustico sinistro/destro
Interruttore luci fendinebbia, Luce fendinebbia sinistra/destra Proiettore sinistro
Proiettore destro, Quadro strumentiRelè luci d'emergenza, Fusibile 23, 24

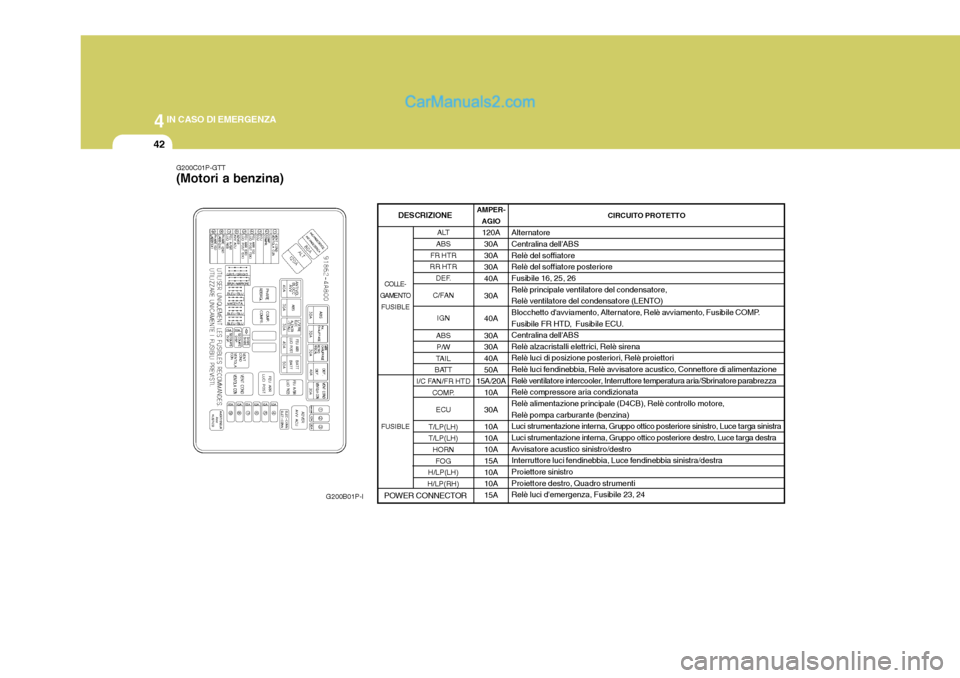

G200C01P-GTT (Motori a benzina)
G200B01P-I AMPER-
AGIO120A
30A 30A30A40A 30A 40A 30A 30A 40A 50A
15A/20A
10A 30A10A 10A10A 15A 10A10A 15A
ALT
ABS
FR HTR
RR HTR
DEF.
C/FAN
IGN
ABS P/W
TAIL
BATT
I/C FAN/FR HTD COMP.
ECU
T/LP(LH) T/LP(LH) HORNFOG
H/LP(LH)
H/LP(RH)
COLLE-
GAMENTO
FUSIBLE FUSIBLE
DESCRIZIONE
POWER CONNECTOR

4
CORROSION PREVENTION AND APPEARANCE CARE
43
4
IN CASO DI EMERGENZA
43

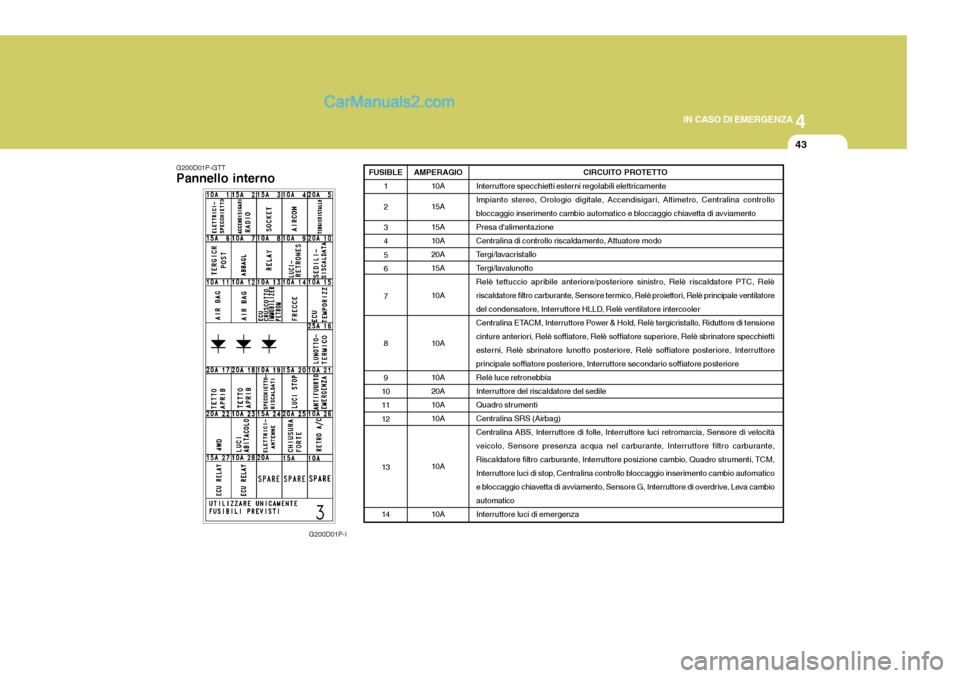

G200D01P-GTT Pannello interno
G200D01P-IFUSIBLE
1 23 4 56 7 8 9
10 1112 13 14 CIRCUITO PROTETTO
Interruttore specchietti esterni regolabili elettricamente
Impianto stereo, Orologio digitale, Accendisigari, Altimetro, Centralina controllo
bloccaggio inserimento cambio automatico e bloccaggio chiavetta di avviamentoPresa d'alimentazione
Centralina di controllo riscaldamento, Attuatore modo
Tergi/lavacristallo
Tergi/lavalunotto
Relè tettuccio apribile anteriore/posteriore sinistro, Relè riscaldatore PTC, Relè
riscaldatore filtro carburante, Sensore termico, Relè proiettori, Relè principale ventilatore
del condensatore, Interruttore HLLD, Relè ventilatore intercooler
Centralina ETACM, Interruttore Power & Hold, Relè tergicristallo, Riduttore di tensione
cinture anteriori, Relè soffiatore, Relè soffiatore superiore, Relè sbrinatore specchietti
esterni, Relè sbrinatore lunotto posteriore, Relè soffiatore posteriore, Interruttore
principale soffiatore posteriore, Interruttore secondario soffiatore posterioreRelè luce retronebbia
Interruttore del riscaldatore del sedile
Quadro strumentiCentralina SRS (Airbag)
Centralina ABS, Interruttore di folle, Interruttore luci retromarcia, Sensore di velocità
veicolo, Sensore presenza acqua nel carburante, Interruttore filtro carburante,
Riscaldatore filtro carburante, Interruttore posizione cambio, Quadro strumenti, TCM,
Interruttore luci di stop, Centralina controllo bloccaggio inserimento cambio automatico
e bloccaggio chiavetta di avviamento, Sensore G, Interruttore di overdrive, Leva cambioautomatico
Interruttore luci di emergenza
AMPERAGIO 10A 15A15A 10A20A15A 10A 10A 10A 20A10A10A 10A10A
