Hyundai H-1 (Grand Starex) 2008 Manual del propietario (in Spanish)

741
Mantenimiento

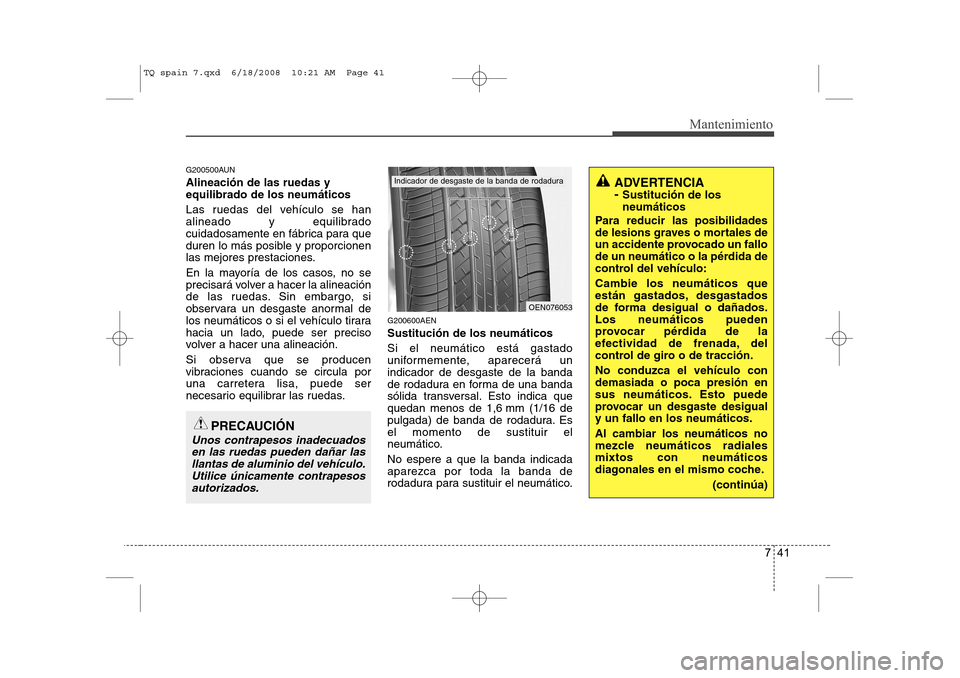

G200500AUN Alineación de las ruedas y equilibrado de los neumáticos
Las ruedas del vehículo se han
alineado y equilibrado
cuidadosamente en fábrica para que
duren lo más posible y proporcionen
las mejores prestaciones.
En la mayoría de los casos, no se
precisará volver a hacer la alineación
de las ruedas. Sin embargo, si
observara un desgaste anormal de
los neumáticos o si el vehículo tirara
hacia un lado, puede ser preciso
volver a hacer una alineación.
Si observa que se producen
vibraciones cuando se circula por
una carretera lisa, puede ser
necesario equilibrar las ruedas.G200600AEN Sustitución de los neumáticos Si el neumático está gastado
uniformemente, aparecerá unindicador de desgaste de la banda
de rodadura en forma de una banda
sólida transversal. Esto indica que
quedan menos de 1,6 mm (1/16 de
pulgada) de banda de rodadura. Esel momento de sustituir el
neumático. No espere a que la banda indicada aparezca por toda la banda de
rodadura para sustituir el neumático.
PRECAUCIÓN
Unos contrapesos inadecuados
en las ruedas pueden dañar las llantas de aluminio del vehículo.Utilice únicamente contrapesosautorizados.
OEN076053
Indicador de desgaste de la banda de rodaduraADVERTENCIA - Sustitución de losneumáticos
Para reducir las posibilidades
de lesions graves o mortales de
un accidente provocado un fallo
de un neumático o la pérdida de
control del vehículo: Cambie los neumáticos que
están gastados, desgastados
de forma desigual o dañados.Los neumáticos pueden
provocar pérdida de la
efectividad de frenada, del
control de giro o de tracción. No conduzca el vehículo con demasiada o poca presión en
sus neumáticos. Esto puede
provocar un desgaste desigualy un fallo en los neumáticos. Al cambiar los neumáticos no
mezcle neumáticos radialesmixtos con neumáticos
diagonales en el mismo coche.
(continúa)
TQ spain 7.qxd 6/18/2008 10:21 AM Page 41

Mantenimiento
42
7

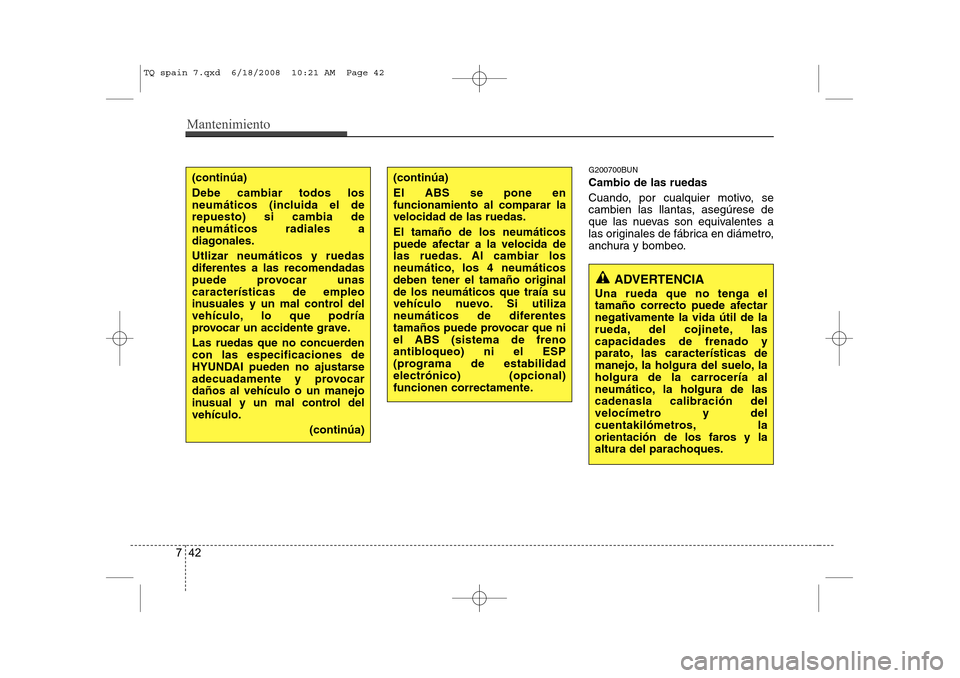

G200700BUN Cambio de las ruedas
Cuando, por cualquier motivo, se
cambien las llantas, asegúrese de
que las nuevas son equivalentes a
las originales de fábrica en diámetro,
anchura y bombeo.(continúa) Debe cambiar todos los
neumáticos (incluida el derepuesto) si cambia deneumáticos radiales a
diagonales. Utlizar neumáticos y ruedas
diferentes a las recomendadas
puede provocar unascaracterísticas de empleo
inusuales y un mal control del
vehículo, lo que podría
provocar un accidente grave.
Las ruedas que no concuerden con las especificaciones de
HYUNDAI pueden no ajustarse
adecuadamente y provocardaños al vehículo o un manejo
inusual y un mal control delvehículo.
(continúa)(continúa) El ABS se pone en funcionamiento al comparar lavelocidad de las ruedas. El tamaño de los neumáticos
puede afectar a la velocida de
las ruedas. Al cambiar los
neumático, los 4 neumáticosdeben tener el tamaño originalde los neumáticos que traía su
vehículo nuevo. Si utiliza
neumáticos de diferentes
tamaños puede provocar que niel ABS (sistema de freno
antibloqueo) ni el ESP
(programa de estabilidadelectrónico) (opcional)
funcionen correctamente.
ADVERTENCIA
Una rueda que no tenga el
tamaño correcto puede afectar
negativamente la vida útil de la
rueda, del cojinete, lascapacidades de frenado y
parato, las características de
manejo, la holgura del suelo, la
holgura de la carrocería al
neumático, la holgura de lascadenasla calibración del
velocímetro y del
cuentakilómetros, la
orientación de los faros y la
altura del parachoques.
TQ spain 7.qxd 6/18/2008 10:21 AM Page 42

743
Mantenimiento
G200800AUN

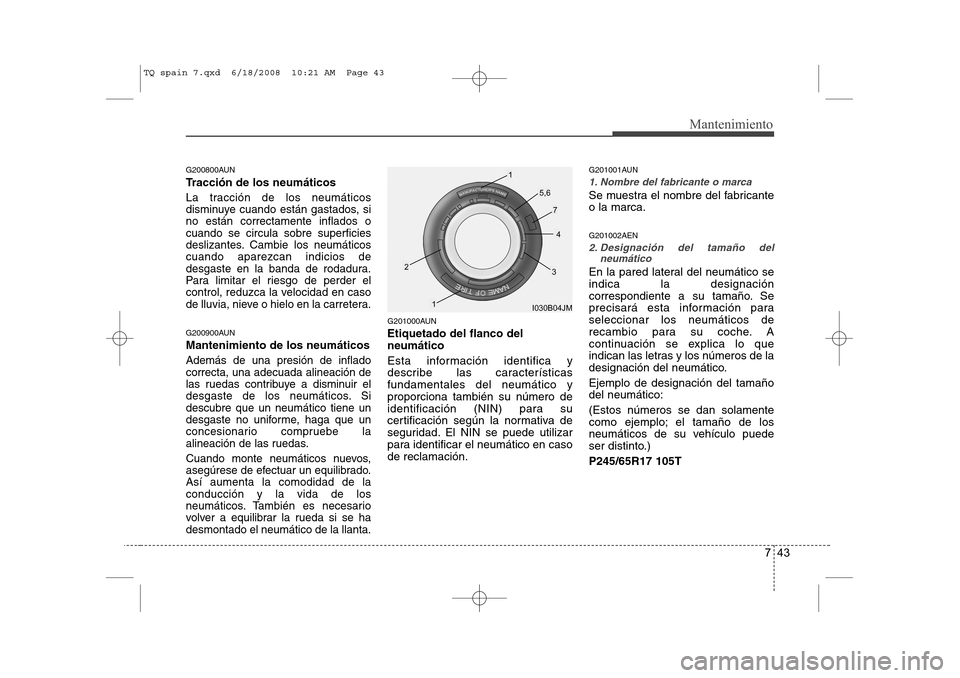

Tracción de los neumáticos
La tracción de los neumáticos
disminuye cuando están gastados, sino están correctamente inflados ocuando se circula sobre superficies
deslizantes. Cambie los neumáticoscuando aparezcan indicios de
desgaste en la banda de rodadura.
Para limitar el riesgo de perder el
control, reduzca la velocidad en caso
de lluvia, nieve o hielo en la carretera.
G200900AUN Mantenimiento de los neumáticos
Además de una presión de inflado correcta, una adecuada alineación de
las ruedas contribuye a disminuir el
desgaste de los neumáticos. Sidescubre que un neumático tiene un
desgaste no uniforme, haga que un
concesionario compruebe la
alineación de las ruedas.
Cuando monte neumáticos nuevos,
asegúrese de efectuar un equilibrado.Así aumenta la comodidad de laconducción y la vida de los
neumáticos. También es necesario
volver a equilibrar la rueda si se hadesmontado el neumático de la llanta.
G201000AUN Etiquetado del flanco del neumático
Esta información identifica y
describe las característicasfundamentales del neumático yproporciona también su número de
identificación (NIN) para su
certificación según la normativa de
seguridad. El NIN se puede utilizar
para identificar el neumático en casode reclamación.G201001AUN
1. Nombre del fabricante o marca
Se muestra el nombre del fabricante o la marca. G201002AEN
2. Designación del tamaño del
neumático
En la pared lateral del neumático se indica la designación
correspondiente a su tamaño. Se
precisará esta información paraseleccionar los neumáticos de
recambio para su coche. A
continuación se explica lo que
indican las letras y los números de la
designación del neumático. Ejemplo de designación del tamaño del neumático: (Estos números se dan solamente
como ejemplo; el tamaño de los
neumáticos de su vehículo puede
ser distinto.) P245/65R17 105T
I030B04JM
1
1
23
4
5,6
7
TQ spain 7.qxd 6/18/2008 10:21 AM Page 43

Mantenimiento
44
7

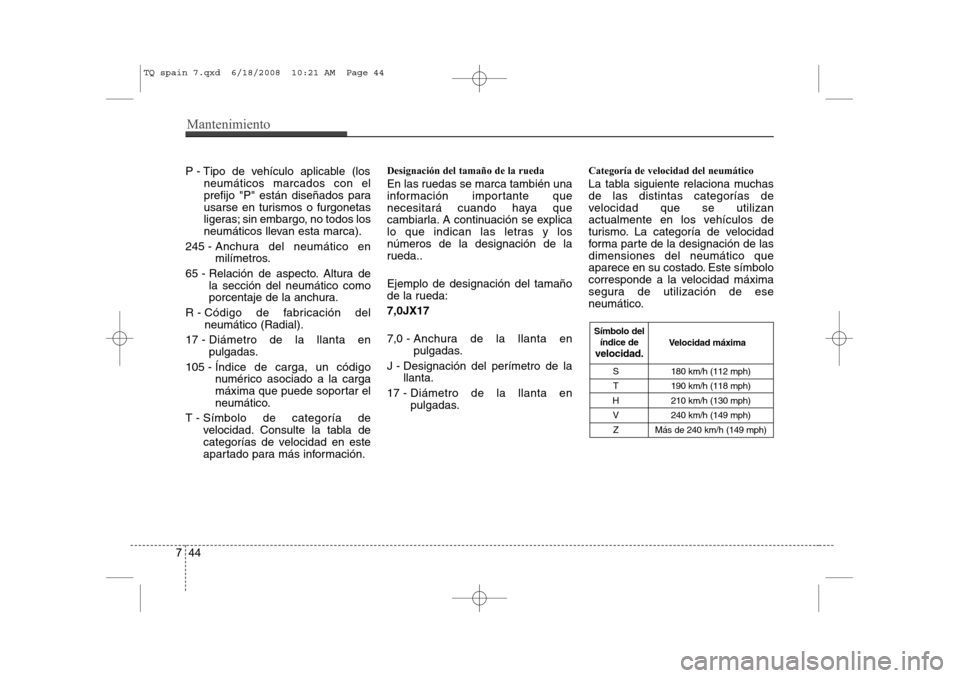

P - Tipo de vehículo aplicable (los
neumáticos marcados con el
prefijo "P" están diseñados para
usarse en turismos o furgonetas
ligeras; sin embargo, no todos los
neumáticos llevan esta marca).
245 - Anchura del neumático en
milímetros.
65 - Relación de aspecto. Altura de la sección del neumático como
porcentaje de la anchura.
R - Código de fabricación del neumático (Radial).
17 - Diámetro de la llanta en pulgadas.
105 - Índice de carga, un código
numérico asociado a la carga
máxima que puede soportar el
neumático.
T - Símbolo de categoría de velocidad. Consulte la tabla de
categorías de velocidad en este
apartado para más información. Designación del tamaño de la rueda
En las ruedas se marca también una
información importante que
necesitará cuando haya que
cambiarla. A continuación se explica
lo que indican las letras y losnúmeros de la designación de la
rueda.. Ejemplo de designación del tamaño
de la rueda: 7,0JX17 7,0 -
Anchura de la llanta en
pulgadas.
J - Designación del perímetro de la llanta.
17 - Diámetro de la llanta en pulgadas. Categoría de velocidad del neumático
La tabla siguiente relaciona muchas de las distintas categorías de
velocidad que se utilizan
actualmente en los vehículos de
turismo. La categoría de velocidad
forma parte de la designación de lasdimensiones del neumático que
aparece en su costado. Este símbolo
corresponde a la velocidad máxima
segura de utilización de ese
neumático.
S 180 km/h (112 mph)
T 190 km/h (118 mph)
H 210 km/h (130 mph)
V 240 km/h (149 mph) Z Más de 240 km/h (149 mph)
Velocidad máxima
Símbolo del
índice de
velocidad.
TQ spain 7.qxd 6/18/2008 10:21 AM Page 44

745
Mantenimiento
G200103AEN

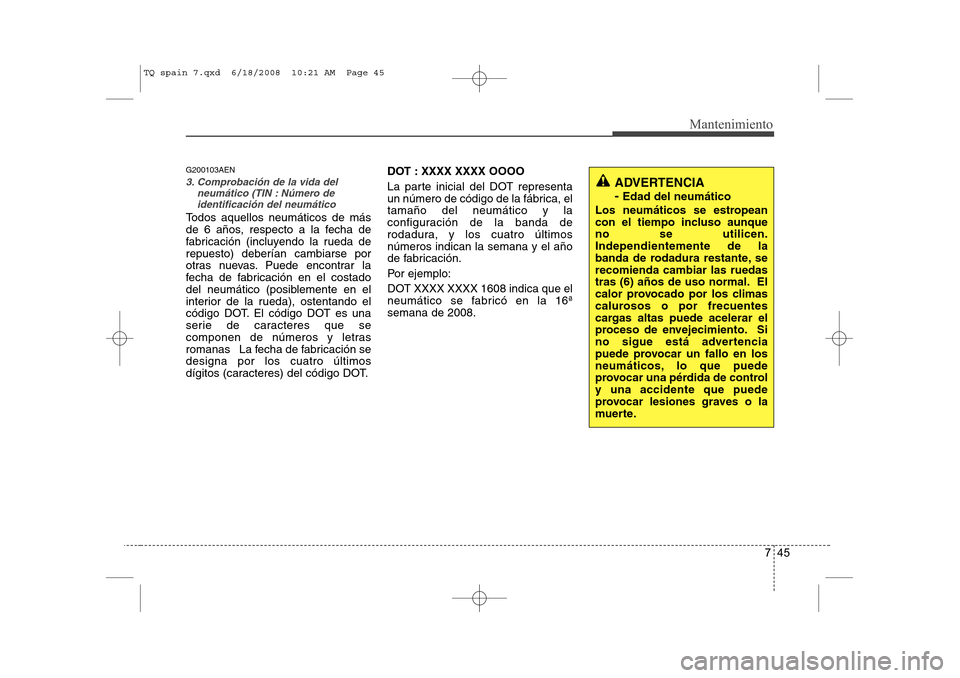

3. Comprobación de la vida delneumático (TIN : Número deidentificación del neumático
Todos aquellos neumáticos de más
de 6 años, respecto a la fecha de
fabricación (incluyendo la rueda derepuesto) deberían cambiarse por
otras nuevas. Puede encontrar la
fecha de fabricación en el costado
del neumático (posiblemente en el
interior de la rueda), ostentando el
código DOT. El código DOT es una
serie de caracteres que se
componen de números y letras
romanas La fecha de fabricación sedesigna por los cuatro últimos
dígitos (caracteres) del código DOT. DOT : XXXX XXXX OOOO
La parte inicial del DOT representa
un número de código de la fábrica, eltamaño del neumático y la
configuración de la banda de
rodadura, y los cuatro últimosnúmeros indican la semana y el año
de fabricación.
Por ejemplo:
DOT XXXX XXXX 1608 indica que el
neumático se fabricó en la 16ªsemana de 2008.
ADVERTENCIA -
Edad del neumático
Los neumáticos se estropean
con el tiempo incluso aunqueno se utilicen.Independientemente de la
banda de rodadura restante, serecomienda cambiar las ruedas
tras (6) años de uso normal. El
calor provocado por los climas
calurosos o por frecuentes
cargas altas puede acelerar el
proceso de envejecimiento. Si
no sigue está advertencia
puede provocar un fallo en los
neumáticos, lo que puede
provocar una pérdida de controly una accidente que puede
provocar lesiones graves o la
muerte.
TQ spain 7.qxd 6/18/2008 10:21 AM Page 45

Mantenimiento
46
7
G201004AEN

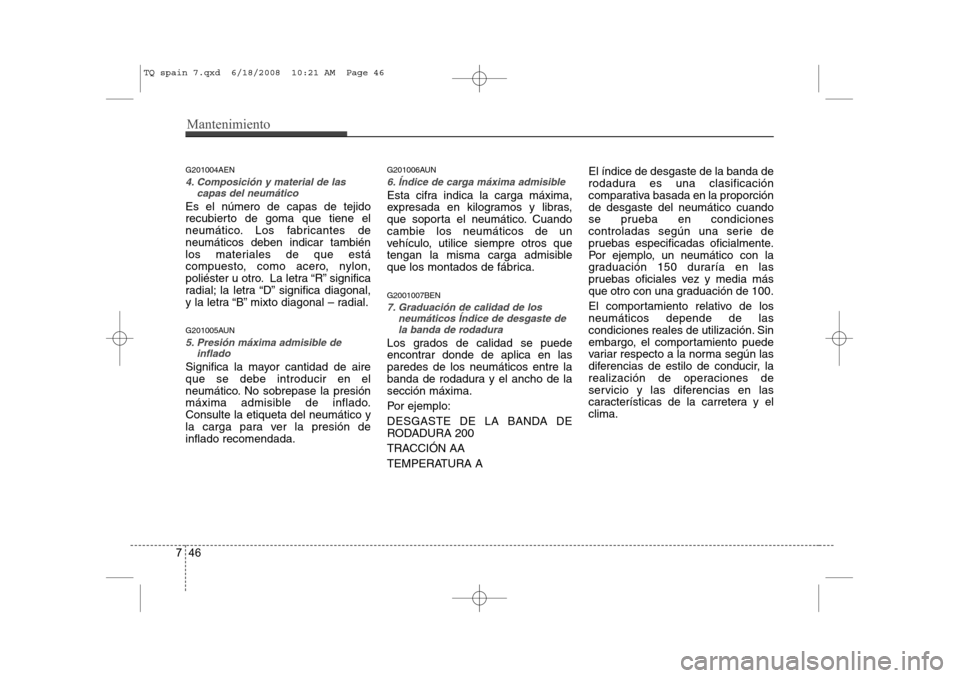

4. Composición y material de las
capas del neumático
Es el número de capas de tejido
recubierto de goma que tiene el
neumático. Los fabricantes deneumáticos deben indicar también
los materiales de que está
compuesto, como acero, nylon,
poliéster u otro. La letra “R” significa
radial; la letra “D” significa diagonal,
y la letra “B” mixto diagonal – radial.
G201005AUN
5. Presión máxima admisible deinflado
Significa la mayor cantidad de aire que se debe introducir en el
neumático. No sobrepase la presión
máxima admisible de inflado.Consulte la etiqueta del neumático y
la carga para ver la presión deinflado recomendada. G201006AUN
6. Índice de carga máxima admisible
Esta cifra indica la carga máxima,
expresada en kilogramos y libras,
que soporta el neumático. Cuandocambie los neumáticos de un
vehículo, utilice siempre otros que
tengan la misma carga admisible
que los montados de fábrica. G2001007BEN
7. Graduación de calidad de los
neumáticos Índice de desgaste de
la banda de rodadura
Los grados de calidad se puede
encontrar donde de aplica en lasparedes de los neumáticos entre la
banda de rodadura y el ancho de lasección máxima.
Por ejemplo:
DESGASTE DE LA BANDA DE
RODADURA 200
TRACCIÓN AA
TEMPERATURA A El índice de desgaste de la banda de
rodadura es una clasificación
comparativa basada en la proporciónde desgaste del neumático cuando
se prueba en condiciones
controladas según una serie de
pruebas especificadas oficialmente.
Por ejemplo, un neumático con la
graduación 150 duraría en las
pruebas oficiales vez y media más
que otro con una graduación de 100.
El comportamiento relativo de los neumáticos depende de las
condiciones reales de utilización. Sin
embargo, el comportamiento puede
variar respecto a la norma según las
diferencias de estilo de conducir, la
realización de operaciones de
servicio y las diferencias en las
características de la carretera y elclima.
TQ spain 7.qxd 6/18/2008 10:21 AM Page 46

747
Mantenimiento

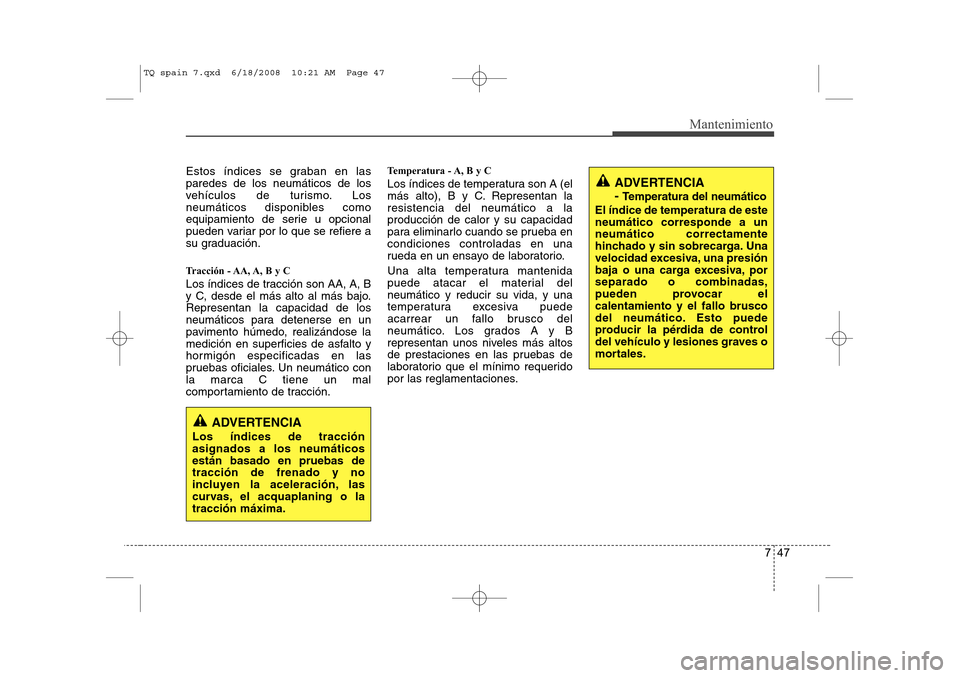

Estos índices se graban en las paredes de los neumáticos de los
vehículos de turismo. Los
neumáticos disponibles como
equipamiento de serie u opcional
pueden variar por lo que se refiere a
su graduación.
Tracción - AA, A, B y C
Los índices de tracción son AA, A, B
y C, desde el más alto al más bajo.Representan la capacidad de los
neumáticos para detenerse en un
pavimento húmedo, realizándose la
medición en superficies de asfalto y
hormigón especificadas en las
pruebas oficiales. Un neumático conla marca C tiene un mal
comportamiento de tracción.Temperatura - A, B y C
Los índices de temperatura son A (el
más alto), B y C. Representan laresistencia del neumático a laproducción de calor y su capacidad
para eliminarlo cuando se prueba encondiciones controladas en una
rueda en un ensayo de laboratorio.
Una alta temperatura mantenida
puede atacar el material delneumático y reducir su vida, y una
temperatura excesiva puede
acarrear un fallo brusco del
neumático. Los grados A y B
representan unos niveles más altos
de prestaciones en las pruebas de
laboratorio que el mínimo requerido
por las reglamentaciones.
ADVERTENCIA -
Temperatura del neumático
El índice de temperatura de este neumático corresponde a unneumático correctamente
hinchado y sin sobrecarga. Una
velocidad excesiva, una presión
baja o una carga excesiva, porseparado o combinadas,
pueden provocar elcalentamiento y el fallo brusco
del neumático. Esto puede
producir la pérdida de control
del vehículo y lesiones graves o
mortales.
ADVERTENCIA
Los índices de tracción asignados a los neumáticosestán basado en pruebas detracción de frenado y no
incluyen la aceleración, las
curvas, el acquaplaning o latracción máxima.
TQ spain 7.qxd 6/18/2008 10:21 AM Page 47

Mantenimiento
48
7

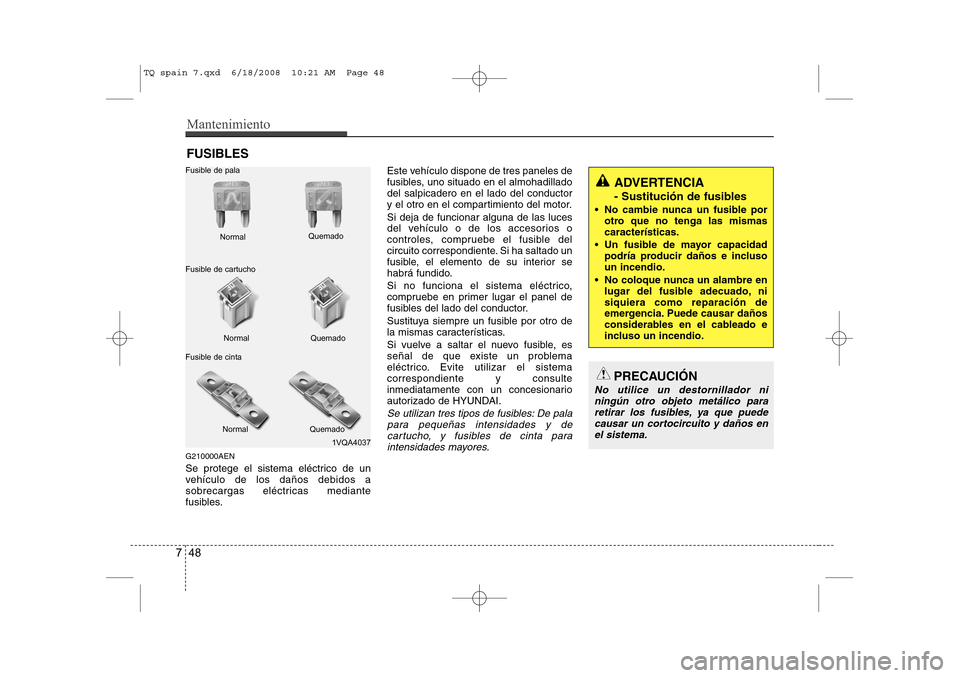

FUSIBLES
G210000AEN
Se protege el sistema eléctrico de un
vehículo de los daños debidos a
sobrecargas eléctricas mediante
fusibles. Este vehículo dispone de tres paneles de
fusibles, uno situado en el almohadilladodel salpicadero en el lado del conductor
y el otro en el compartimiento del motor. Si deja de funcionar alguna de las luces
del vehículo o de los accesorios o
controles, compruebe el fusible del
circuito correspondiente. Si ha saltado un
fusible, el elemento de su interior se
habrá fundido.
Si no funciona el sistema eléctrico,
compruebe en primer lugar el panel de
fusibles del lado del conductor.
Sustituya siempre un fusible por otro de
la mismas características.
Si vuelve a saltar el nuevo fusible, es
señal de que existe un problema
eléctrico. Evite utilizar el sistemacorrespondiente y consulte
inmediatamente con un concesionario
autorizado de HYUNDAI.
Se utilizan tres tipos de fusibles: De pala
para pequeñas intensidades y de
cartucho, y fusibles de cinta para intensidades mayores.
1VQA4037
Normal
Normal
Fusible de pala Fusible de cartucho
Fusible de cinta Quemado
Quemado
Normal Quemado
ADVERTENCIA
- Sustitución de fusibles
 No cambie nunca un fusible por otro que no tenga las mismas características.
 Un fusible de mayor capacidad podría producir daños e inclusoun incendio.
 No coloque nunca un alambre en lugar del fusible adecuado, nisiquiera como reparación de
emergencia. Puede causar daños
considerables en el cableado e
incluso un incendio.
PRECAUCIÓN
No utilice un destornillador ni
ningún otro objeto metálico para retirar los fusibles, ya que puedecausar un cortocircuito y daños en
el sistema.
TQ spain 7.qxd 6/18/2008 10:21 AM Page 48

749
Mantenimiento
G210100AFD

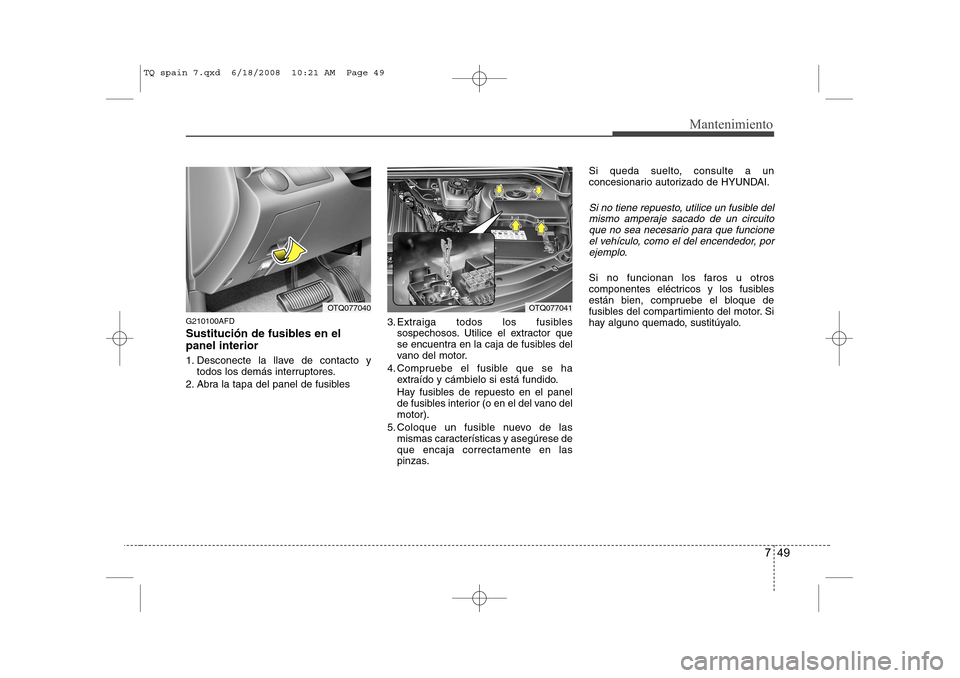

Sustitución de fusibles en el panel interior
1. Desconecte la llave de contacto ytodos los demás interruptores.
2. Abra la tapa del panel de fusibles 3. Extraiga todos los fusibles
sospechosos. Utilice el extractor que
se encuentra en la caja de fusibles del
vano del motor.
4. Compruebe el fusible que se ha extraído y cámbielo si está fundido.
Hay fusibles de repuesto en el panel
de fusibles interior (o en el del vano delmotor).
5. Coloque un fusible nuevo de las mismas características y asegúrese deque encaja correctamente en las
pinzas. Si queda suelto, consulte a un
concesionario autorizado de HYUNDAI.
Si no tiene repuesto, utilice un fusible del
mismo amperaje sacado de un circuitoque no sea necesario para que funcione el vehículo, como el del encendedor, por
ejemplo.
Si no funcionan los faros u otros
componentes eléctricos y los fusibles
están bien, compruebe el bloque de
fusibles del compartimiento del motor. Si
hay alguno quemado, sustitúyalo.
OTQ077041OTQ077040
TQ spain 7.qxd 6/18/2008 10:21 AM Page 49

Mantenimiento
50
7
G210101AUN

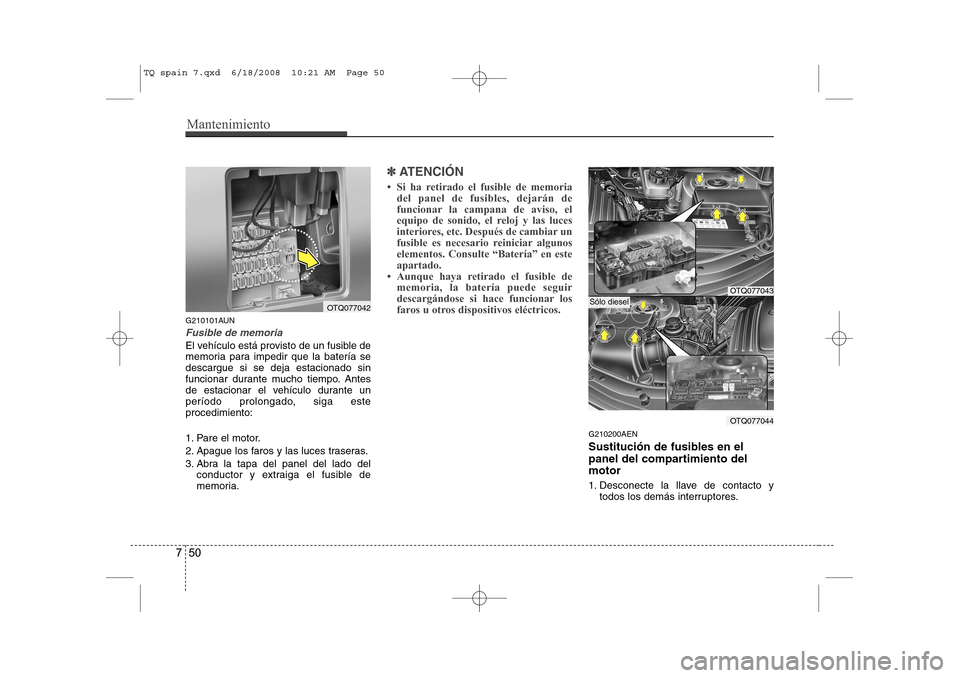

Fusible de memoria
El vehículo está provisto de un fusible de
memoria para impedir que la batería sedescargue si se deja estacionado sin
funcionar durante mucho tiempo. Antes
de estacionar el vehículo durante un
período prolongado, siga esteprocedimiento:
1. Pare el motor.
2. Apague los faros y las luces traseras.
3. Abra la tapa del panel del lado del
conductor y extraiga el fusible de
memoria.
✽✽
ATENCIÓN
