Sistema de seguridad del vehículo
Posición en el asiento
Grupo de edad
0 : Hasta 10 kg XXXUU
(0 - 9 meses) 0+ : Hasta 13 kg
L4 L4 L4 U U
(0 - 2 años)
I : 9 kg a 18 kg
L1, L2, L3 L1, L2, L3 L1, L2, L3 U U
(9 meses - 4 años)
II & III : 15 kg a 36 kg
XXXUU
(4 - 12 años)
Acompañante
delantero2ª exterior 3ª central
3ª exterior
2ª central
Posición en el asiento
Grupo de edad
0 : Hasta 10 kg XXXX
(0 - 9 meses) 0+ : Hasta 13 kg
L4XL 4X
(0 - 2 años)
I : 9 kg a 18 kg
L1, L2, L3 X L1, L2, L3 X
(9 meses - 4 años)
II & III : 15 kg a 36 kg
XXXX
(4 - 12 años)
Acompañante
delanteroDelanterocentral 2ª central
2ª exterior

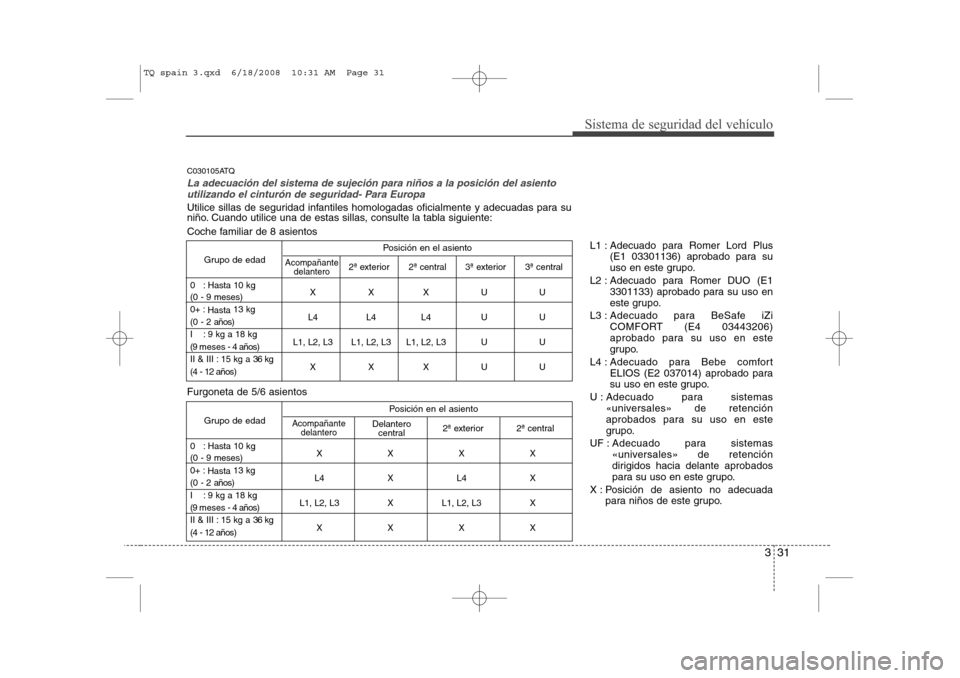

Utilice sillas de seguridad infantiles homologadas oficialmente y adecuadas para su
niño. Cuando utilice una de estas sillas, consulte la tabla siguiente:
Coche familiar de 8 asientos Furgoneta de 5/6 asientos C030105ATQ
La adecuación del sistema de sujeción para niños a la posición del asiento
utilizando el cinturón de seguridad- Para Europa
L1 : Adecuado para Romer Lord Plus (E1 03301136) aprobado para su
uso en este grupo.
L2 : Adecuado para Romer DUO (E1 3301133) aprobado para su uso en
este grupo.
L3 : Adecuado para BeSafe iZi COMFORT (E4 03443206)
aprobado para su uso en este
grupo.
L4 : Adecuado para Bebe comfort ELIOS (E2 037014) aprobado para
su uso en este grupo.
U : Adecuado para sistemas
«universales» de retención
aprobados para su uso en este
grupo.
UF : Adecuado para sistemas
«universales» de retención
dirigidos hacia delante aprobados
para su uso en este grupo.
X : Posición de asiento no adecuada para niños de este grupo.
TQ spain 3.qxd 6/18/2008 10:31 AM Page 31

Sistema de seguridad del vehículo
32
3
C030103ATQ

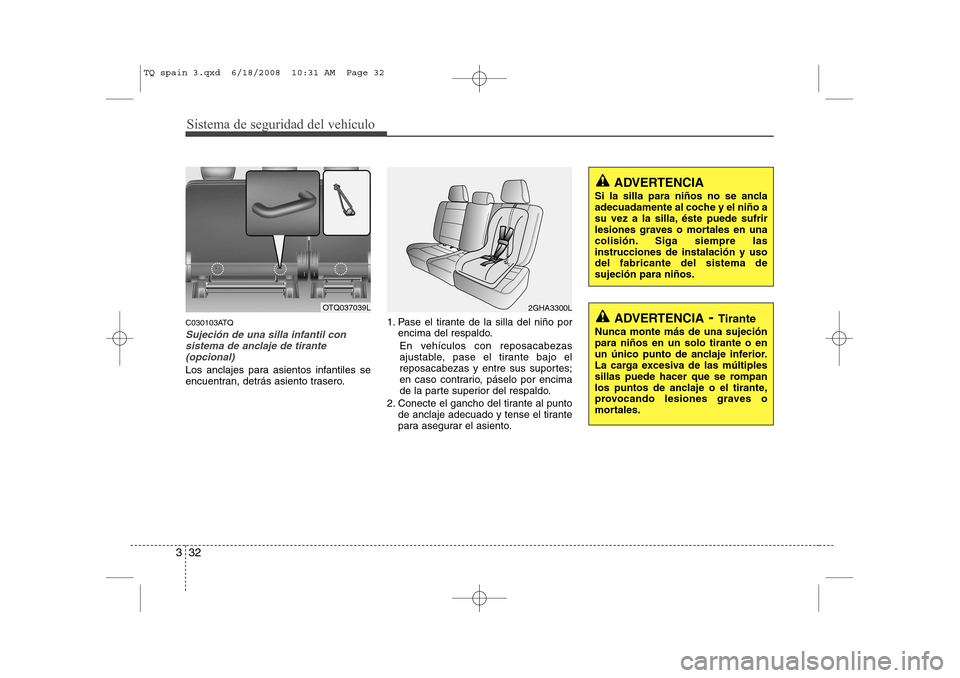

Sujeción de una silla infantil con
sistema de anclaje de tirante(opcional)
Los anclajes para asientos infantiles se
encuentran, detrás asiento trasero. 1. Pase el tirante de la silla del niño por
encima del respaldo.
En vehículos con reposacabezas
ajustable, pase el tirante bajo el
reposacabezas y entre sus suportes;
en caso contrario, páselo por encima
de la parte superior del respaldo.
2. Conecte el gancho del tirante al punto de anclaje adecuado y tense el tirante
para asegurar el asiento.
ADVERTENCIA - Tirante
Nunca monte más de una sujeción para niños en un solo tirante o en
un único punto de anclaje inferior.
La carga excesiva de las múltiples
sillas puede hacer que se rompan
los puntos de anclaje o el tirante,
provocando lesiones graves o
mortales.
ADVERTENCIA
Si la silla para niños no se ancla
adecuadamente al coche y el niño a
su vez a la silla, éste puede sufrir
lesiones graves o mortales en una
colisión. Siga siempre lasinstrucciones de instalación y usodel fabricante del sistema desujeción para niños.
2GHA3300LOTQ037039L
TQ spain 3.qxd 6/18/2008 10:31 AM Page 32

333
Sistema de seguridad del vehículo
C030104ATQ

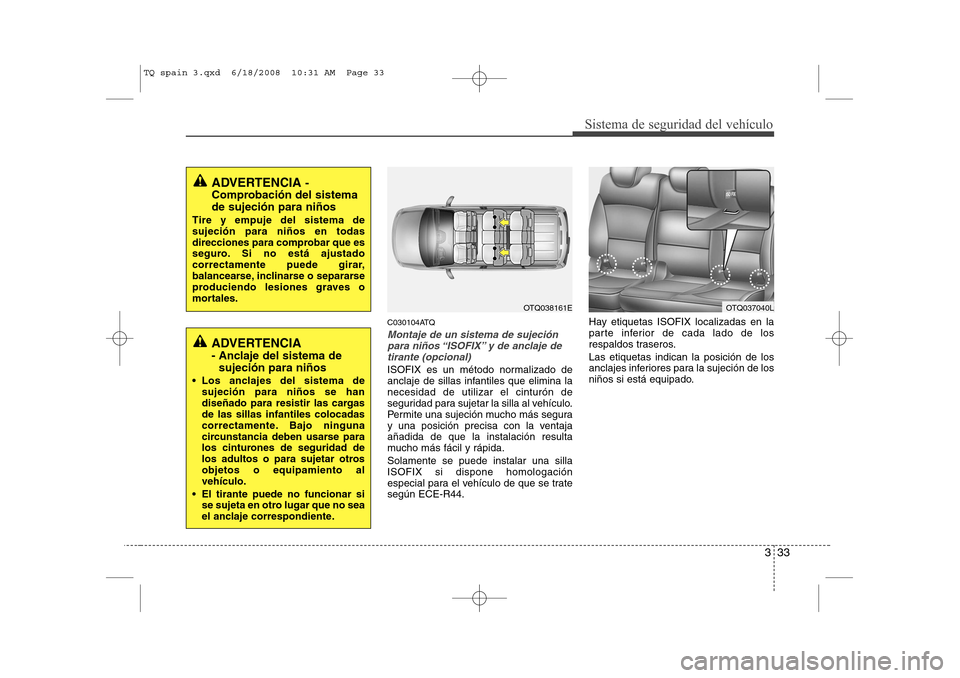

Montaje de un sistema de sujeciónpara niños “ISOFIX” y de anclaje detirante (opcional)
ISOFIX es un método normalizado de
anclaje de sillas infantiles que elimina lanecesidad de utilizar el cinturón de
seguridad para sujetar la silla al vehículo.
Permite una sujeción mucho más segura
y una posición precisa con la ventajaañadida de que la instalación resulta
mucho más fácil y rápida. Solamente se puede instalar una silla ISOFIX si dispone homologación
especial para el vehículo de que se tratesegún ECE-R44. Hay etiquetas ISOFIX localizadas en la
parte inferior de cada lado de los
respaldos traseros. Las etiquetas indican la posición de los
anclajes inferiores para la sujeción de los
niños si está equipado.
OTQ038161EOTQ037040L
ADVERTENCIA
-
Comprobación del sistema de sujeción para niños
Tire y empuje del sistema de sujeción para niños en todas
direcciones para comprobar que es
seguro. Si no está ajustado
correctamente puede girar,
balancearse, inclinarse o separarse
produciendo lesiones graves o
mortales.
ADVERTENCIA
- Anclaje del sistema de sujeción para niños
 Los anclajes del sistema de sujeción para niños se han
diseñado para resistir las cargasde las sillas infantiles colocadas
correctamente. Bajo ninguna
circunstancia deben usarse para
los cinturones de seguridad de
los adultos o para sujetar otrosobjetos o equipamiento alvehículo.
 El tirante puede no funcionar si se sujeta en otro lugar que no sea
el anclaje correspondiente.
TQ spain 3.qxd 6/18/2008 10:31 AM Page 33

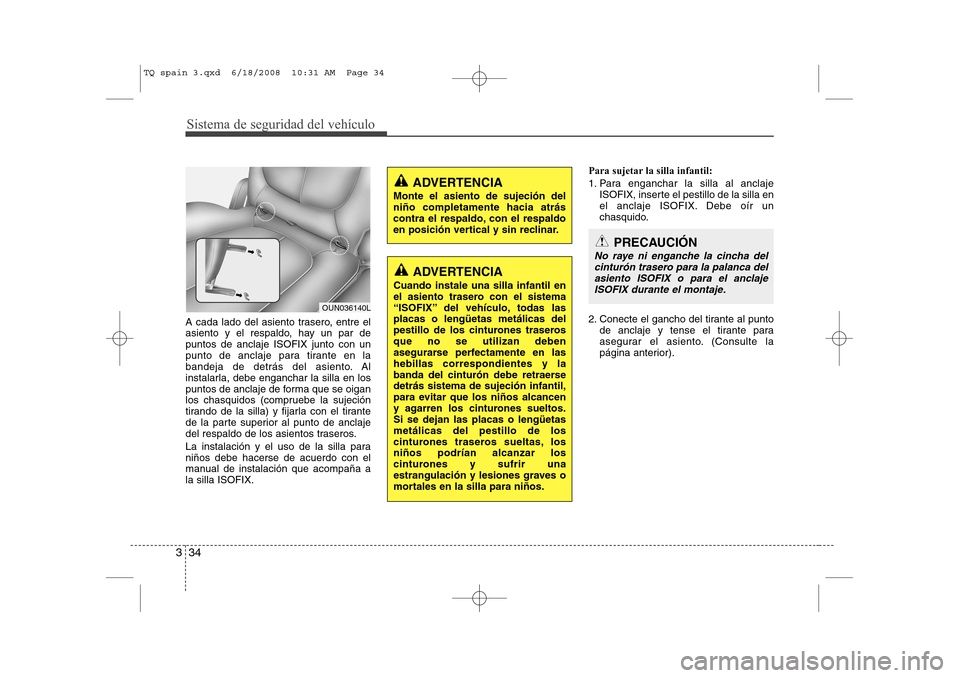

Sistema de seguridad del vehículo
34
3
A cada lado del asiento trasero, entre el
asiento y el respaldo, hay un par depuntos de anclaje ISOFIX junto con un
punto de anclaje para tirante en la
bandeja de detrás del asiento. Al
instalarla, debe enganchar la silla en los
puntos de anclaje de forma que se oigan
los chasquidos (compruebe la sujeción
tirando de la silla) y fijarla con el tirante
de la parte superior al punto de anclaje
del respaldo de los asientos traseros.
La instalación y el uso de la silla para niños debe hacerse de acuerdo con el
manual de instalación que acompaña ala silla ISOFIX. Para sujetar la silla infantil:
1. Para enganchar la silla al anclaje
ISOFIX, inserte el pestillo de la silla en
el anclaje ISOFIX. Debe oír un
chasquido.
2. Conecte el gancho del tirante al punto de anclaje y tense el tirante para
asegurar el asiento. (Consulte la
página anterior).
ADVERTENCIA
Monte el asiento de sujeción del niño completamente hacia atrás
contra el respaldo, con el respaldo
en posición vertical y sin reclinar.
ADVERTENCIA
Cuando instale una silla infantil en
el asiento trasero con el sistema
“ISOFIX” del vehículo, todas lasplacas o lengüetas metálicas del
pestillo de los cinturones traserosque no se utilizan deben
asegurarse perfectamente en lashebillas correspondientes y la
banda del cinturón debe retraersedetrás sistema de sujeción infantil,
para evitar que los niños alcancen
y agarren los cinturones sueltos.Si se dejan las placas o lengüetasmetálicas del pestillo de los
cinturones traseros sueltas, losniños podrían alcanzar los
cinturones y sufrir una
estrangulación y lesiones graves o
mortales en la silla para niños.
PRECAUCIÓN
No raye ni enganche la cincha del cinturón trasero para la palanca del asiento ISOFIX o para el anclajeISOFIX durante el montaje.
OUN036140L
TQ spain 3.qxd 6/18/2008 10:31 AM Page 34

335
Sistema de seguridad del vehículo
(continúa)
 No coloque más de un sistema desujeción para niños en un punto
de anclaje inferior para silla. La
carga excesiva puede hacer que
se rompan los puntos de anclaje
o el anclaje del tirante, con la
consecuencia de lesiones graves
o mortales.
 Sujete la silla ISOFIX, o compatible con ISOFIX,solamente en los puntos
adecuados, como ilustra lafigura.
 Siga siempre las instrucciones de instalación y uso delfabricante del sistema desujeción para niños.ADVERTENCIA

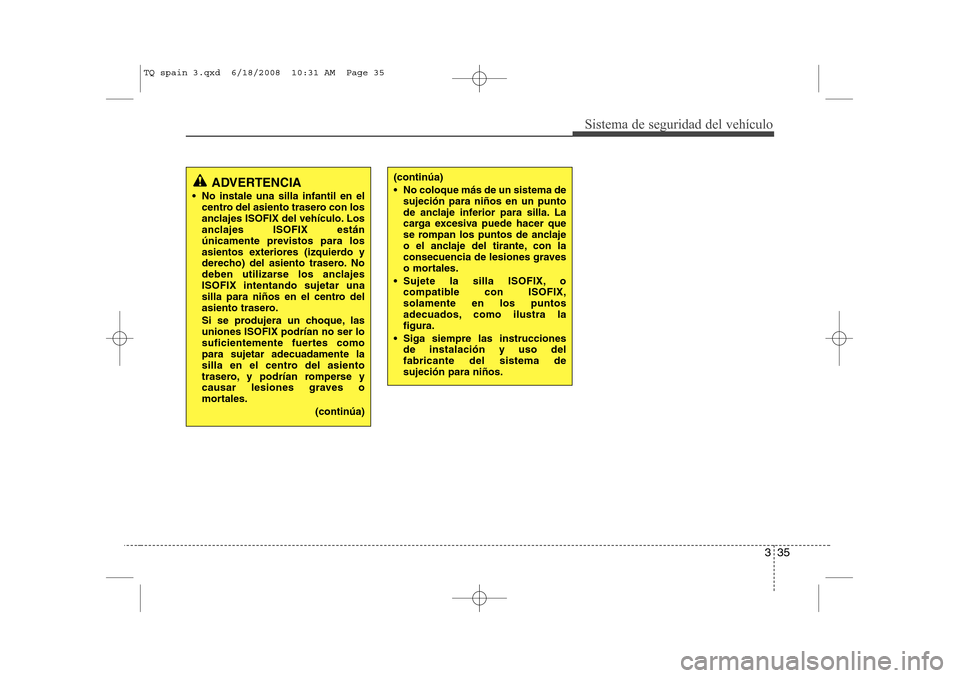

 No instale una silla infantil en el centro del asiento trasero con los
anclajes ISOFIX del vehículo. Los
anclajes ISOFIX están
únicamente previstos para los
asientos exteriores (izquierdo y
derecho) del asiento trasero. No
deben utilizarse los anclajesISOFIX intentando sujetar una
silla para niños en el centro del
asiento trasero.
Si se produjera un choque, las uniones ISOFIX podrían no ser lo
suficientemente fuertes comopara sujetar adecuadamente la
silla en el centro del asiento
trasero, y podrían romperse y
causar lesiones graves o
mortales.
(continúa)
TQ spain 3.qxd 6/18/2008 10:31 AM Page 35

Sistema de seguridad del vehículo
36
3

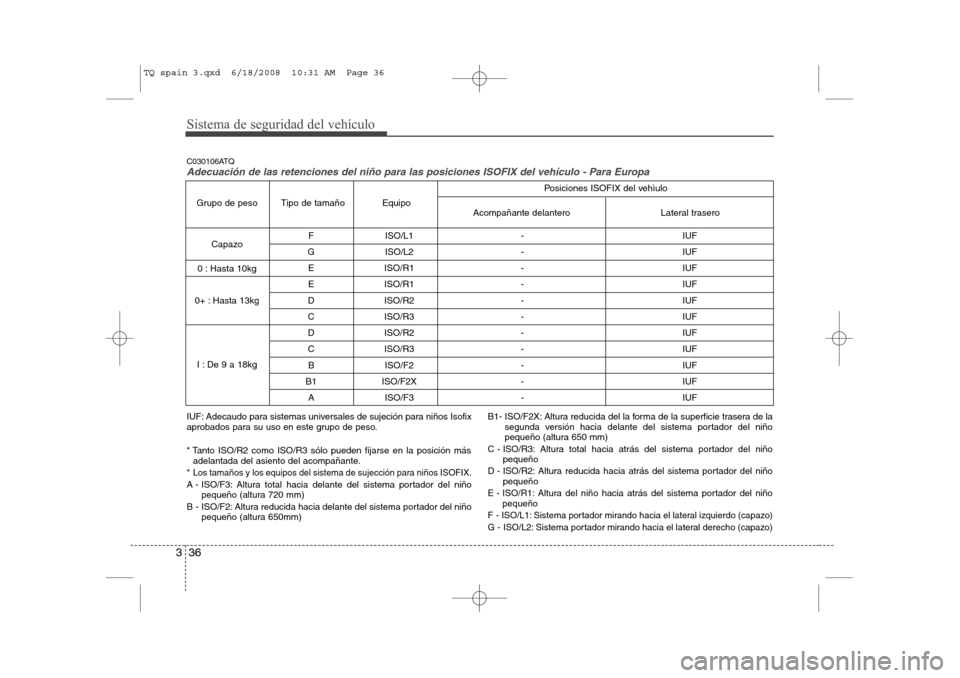

F ISO/L1 - IUF
G ISO/L2 - IUF E ISO/R1 - IUF
E ISO/R1 - IUF
D ISO/R2 - IUF
C ISO/R3 - IUF
D ISO/R2 - IUF
C ISO/R3 - IUF B ISO/F2 - IUF
B1 ISO/F2X - IUF A ISO/F3 - IUF
Lateral trasero
Acompañante delantero
Equipo
Tipo de tamaño
Grupo de peso
Capazo
0 : Hasta 10kg
0+ : Hasta 13kg
I : De 9 a 18kg Posiciones ISOFIX del vehìulo
IUF: Adecaudo para sistemas universales de sujeción para niños Isofix
aprobados para su uso en este grupo de peso.
* Tanto ISO/R2 como ISO/R3 sólo pueden fijarse en la posición más
adelantada del asiento del acompañante.
*
Los tamaños y los equipos del sistema de sujección para niños ISOFIX.
A - ISO/F3: Altura total hacia delante del sistema portador del niño pequeño (altura 720 mm)
B - ISO/F2: Altura reducida hacia delante del sistema portador del niño pequeño (altura 650mm) B1- ISO/F2X: Altura reducida del la forma de la superficie trasera de la
segunda versión hacia delante del sistema portador del niño
pequeño (altura 650 mm)
C - ISO/R3: Altura total hacia atrás del sistema portador del niño pequeño
D - ISO/R2: Altura reducida hacia atrás del sistema portador del niño pequeño
E - ISO/R1: Altura del niño hacia atrás del sistema portador del niño pequeño
F - ISO/L1: Sistema portador mirando hacia el lateral izquierdo (capazo)
G - ISO/L2: Sistema portador mirando hacia el lateral derecho (capazo)
Adecuación de las retenciones del niño para las posiciones ISOFIX del vehículo - Para EuropaC030106ATQ
TQ spain 3.qxd 6/18/2008 10:31 AM Page 36

337
Sistema de seguridad del vehículo
C040000ATQ (1) Airbag delantero del conductor(2) Airbag delantero del acompañante*
* : opcional

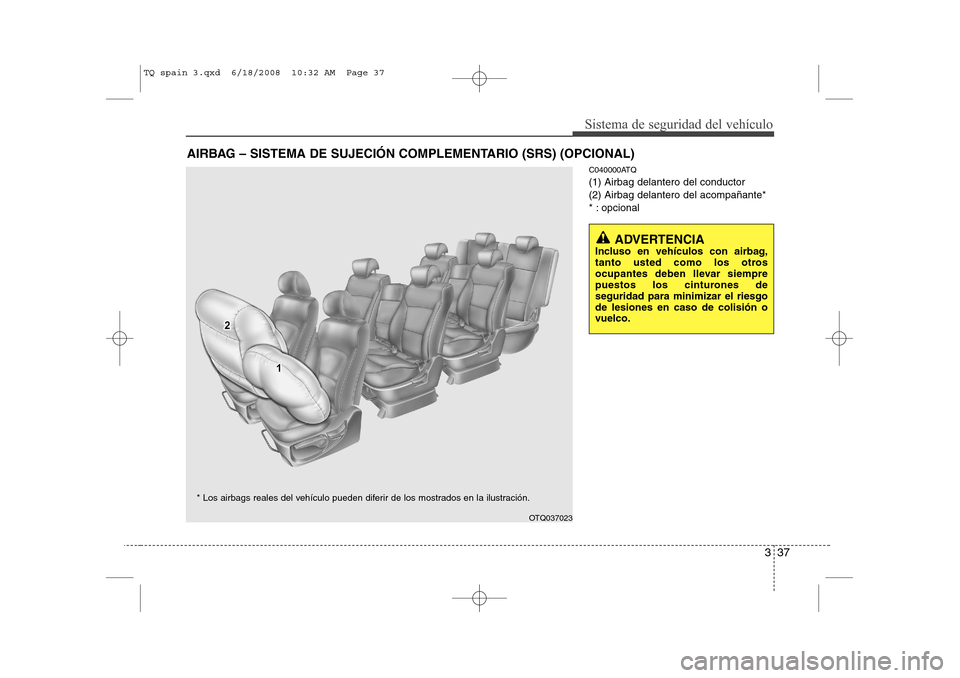

AIRBAG – SISTEMA DE SUJECIÓN COMPLEMENTARIO (SRS) (OPCIONAL)
OTQ037023
* Los airbags reales del vehículo pueden diferir de los mostrados en la ilustración.
ADVERTENCIA
Incluso en vehículos con airbag,
tanto usted como los otros
ocupantes deben llevar siempre
puestos los cinturones deseguridad para minimizar el riesgode lesiones en caso de colisión ovuelco.
TQ spain 3.qxd 6/18/2008 10:32 AM Page 37

Sistema de seguridad del vehículo
38
3

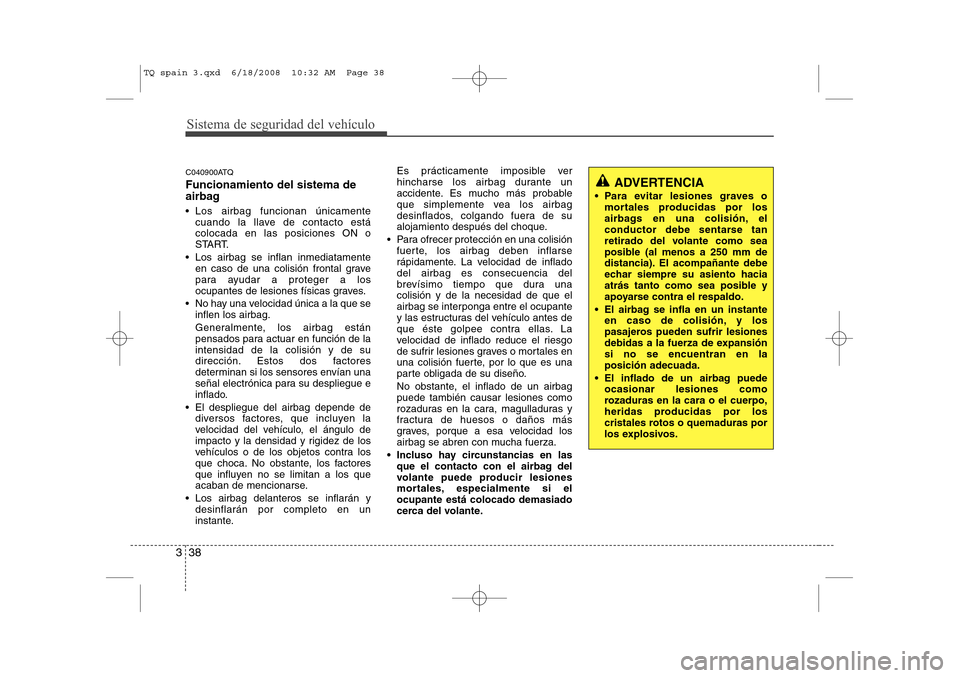

C040900ATQ Funcionamiento del sistema de
airbag
 Los airbag funcionan únicamente
cuando la llave de contacto está colocada en las posiciones ON o
START.
 Los airbag se inflan inmediatamente en caso de una colisión frontal grave
para ayudar a proteger a los
ocupantes de lesiones físicas graves.
 No hay una velocidad única a la que se inflen los airbag.
Generalmente, los airbag están
pensados para actuar en función de laintensidad de la colisión y de su
dirección. Estos dos factores
determinan si los sensores envían una
señal electrónica para su despliegue e
inflado.
 El despliegue del airbag depende de diversos factores, que incluyen la
velocidad del vehículo, el ángulo de
impacto y la densidad y rigidez de los
vehículos o de los objetos contra los
que choca. No obstante, los factores
que influyen no se limitan a los que
acaban de mencionarse.
 Los airbag delanteros se inflarán y desinflarán por completo en un
instante. Es prácticamente imposible ver
hincharse los airbag durante un
accidente. Es mucho más probable
que simplemente vea los airbag
desinflados, colgando fuera de su
alojamiento después del choque.
 Para ofrecer protección en una colisión fuerte, los airbag deben inflarse
rápidamente. La velocidad de infladodel airbag es consecuencia del
brevísimo tiempo que dura unacolisión y de la necesidad de que el
airbag se interponga entre el ocupante
y las estructuras del vehículo antes de
que éste golpee contra ellas. La
velocidad de inflado reduce el riesgo
de sufrir lesiones graves o mortales en
una colisión fuerte, por lo que es una
parte obligada de su diseño.
No obstante, el inflado de un airbag puede también causar lesiones como
rozaduras en la cara, magulladuras y
fractura de huesos o daños más
graves, porque a esa velocidad los
airbag se abren con mucha fuerza.
 Incluso hay circunstancias en las que el contacto con el airbag del
volante puede producir lesiones
mortales, especialmente si elocupante está colocado demasiado
cerca del volante.
ADVERTENCIA
 Para evitar lesiones graves o mortales producidas por los
airbags en una colisión, el
conductor debe sentarse tan
retirado del volante como sea
posible (al menos a 250 mm de
distancia). El acompañante debe
echar siempre su asiento hacia
atrás tanto como sea posible y
apoyarse contra el respaldo.
 El airbag se infla en un instante en caso de colisión, y los
pasajeros pueden sufrir lesiones
debidas a la fuerza de expansiónsi no se encuentran en laposición adecuada.
 El inflado de un airbag puede ocasionar lesiones como
rozaduras en la cara o el cuerpo,
heridas producidas por los
cristales rotos o quemaduras por
los explosivos.
TQ spain 3.qxd 6/18/2008 10:32 AM Page 38

339
Sistema de seguridad del vehículo
C040902ATQ

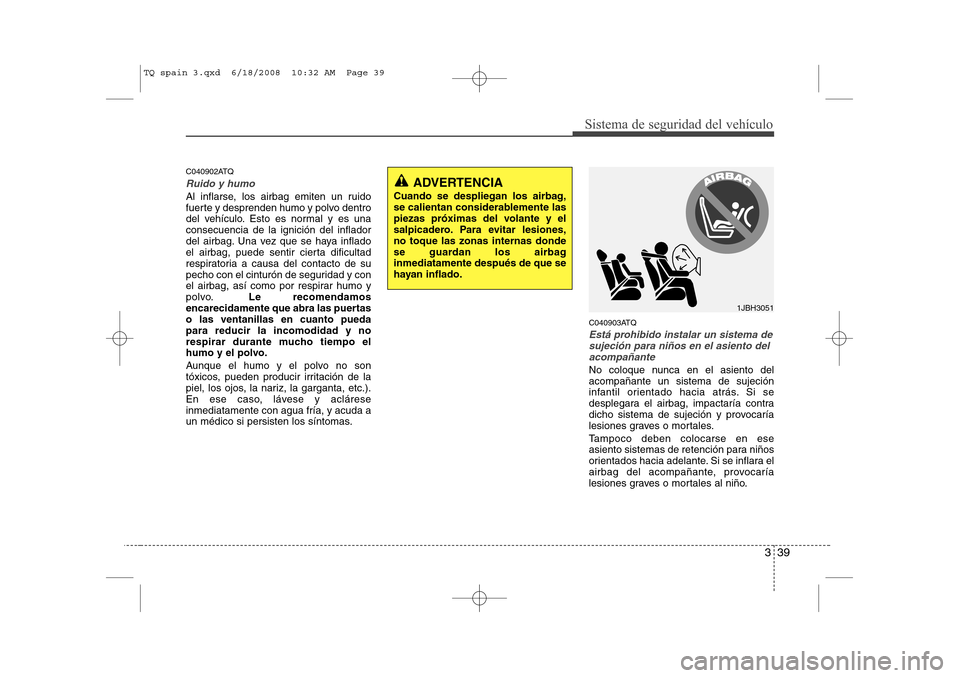

Ruido y humo
Al inflarse, los airbag emiten un ruido
fuerte y desprenden humo y polvo dentro
del vehículo. Esto es normal y es unaconsecuencia de la ignición del inflador
del airbag. Una vez que se haya inflado
el airbag, puede sentir cierta dificultad
respiratoria a causa del contacto de su
pecho con el cinturón de seguridad y con
el airbag, así como por respirar humo y
polvo.Le recomendamos
encarecidamente que abra las puertaso las ventanillas en cuanto puedapara reducir la incomodidad y no
respirar durante mucho tiempo el
humo y el polvo.
Aunque el humo y el polvo no son
tóxicos, pueden producir irritación de la
piel, los ojos, la nariz, la garganta, etc.).
En ese caso, lávese y acláreseinmediatamente con agua fría, y acuda a
un médico si persisten los síntomas. C040903ATQ
Está prohibido instalar un sistema de
sujeción para niños en el asiento delacompañante
No coloque nunca en el asiento del acompañante un sistema de sujeción
infantil orientado hacia atrás. Si se
desplegara el airbag, impactaría contra
dicho sistema de sujeción y provocaría
lesiones graves o mortales.
Tampoco deben colocarse en ese
asiento sistemas de retención para niños
orientados hacia adelante. Si se inflara el
airbag del acompañante, provocaría
lesiones graves o mortales al niño.
ADVERTENCIA
Cuando se despliegan los airbag,
se calientan considerablemente las
piezas próximas del volante y el
salpicadero. Para evitar lesiones,no toque las zonas internas donde
se guardan los airbaginmediatamente después de que se
hayan inflado.
1JBH3051
TQ spain 3.qxd 6/18/2008 10:32 AM Page 39

Sistema de seguridad del vehículo
40
3
C041000AEN

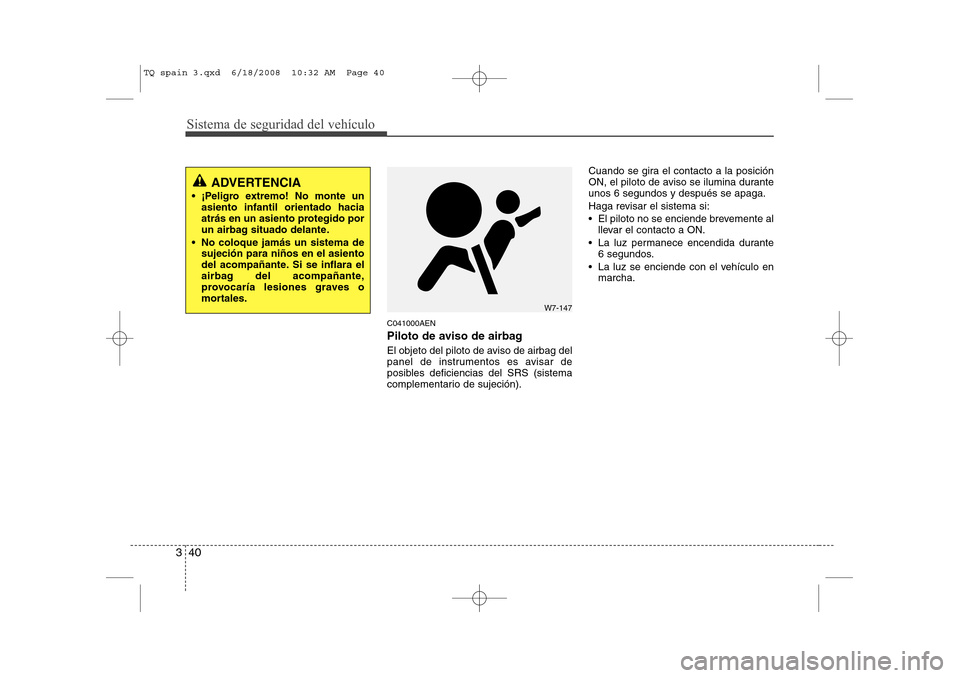

Piloto de aviso de airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción). Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina duranteunos 6 segundos y después se apaga.
Haga revisar el sistema si:
 El piloto no se enciende brevemente al
llevar el contacto a ON.
 La luz permanece encendida durante 6 segundos.
 La luz se enciende con el vehículo en marcha.
ADVERTENCIA
 ¡Peligro extremo! No monte un asiento infantil orientado hacia
atrás en un asiento protegido por
un airbag situado delante.
 No coloque jamás un sistema de sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
W7-147
TQ spain 3.qxd 6/18/2008 10:32 AM Page 40
