Hyundai H-1 (Grand Starex) 2008 Manual del propietario (in Spanish)

341
Sistema de seguridad del vehículo
C040100ATQ

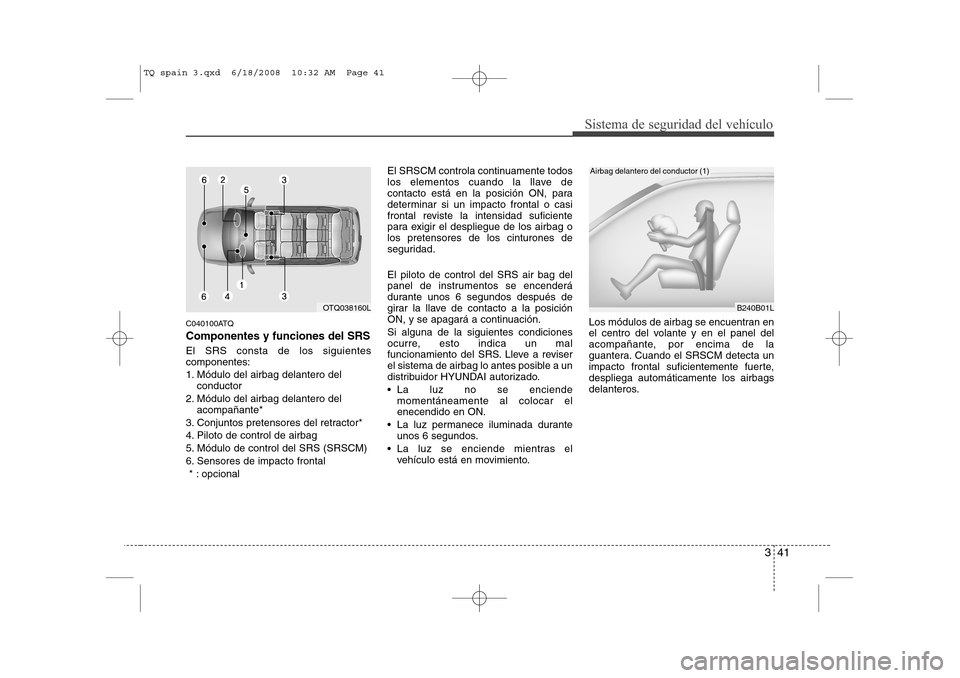

Componentes y funciones del SRS
El SRS consta de los siguientes componentes:
1. Módulo del airbag delantero delconductor
2. Módulo del airbag delantero del acompañante*
3. Conjuntos pretensores del retractor*
4. Piloto de control de airbag
5. Módulo de control del SRS (SRSCM)
6. Sensores de impacto frontal * : opcional El SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag olos pretensores de los cinturones de
seguridad. El piloto de control del SRS air bag del
panel de instrumentos se encenderá
durante unos 6 segundos después de
girar la llave de contacto a la posición
ON, y se apagará a continuación. Si alguna de la siguientes condiciones
ocurre, esto indica un mal
funcionamiento del SRS. Lleve a reviser
el sistema de airbag lo antes posible a un
distribuidor HYUNDAI autorizado.
 La luz no se enciende
momentáneamente al colocar el enecendido en ON.
 La luz permanece iluminada durante unos 6 segundos.
 La luz se enciende mientras el vehículo está en movimiento. Los módulos de airbag se encuentran en
el centro del volante y en el panel del
acompañante, por encima de la
guantera. Cuando el SRSCM detecta un
impacto frontal suficientemente fuerte,despliega automáticamente los airbags
delanteros.
B240B01L
Airbag delantero del conductor (1)
OTQ038160L
TQ spain 3.qxd 6/18/2008 10:32 AM Page 41

Sistema de seguridad del vehículo
42
3

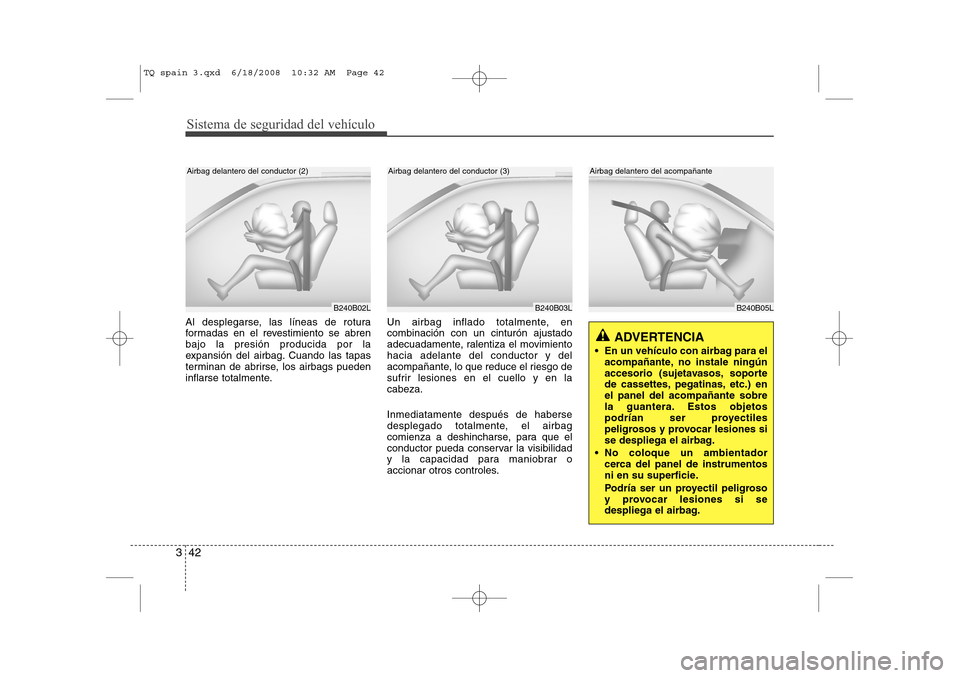

B240B05L
Airbag delantero del acompañante
Al desplegarse, las líneas de rotura
formadas en el revestimiento se abrenbajo la presión producida por la
expansión del airbag. Cuando las tapas
terminan de abrirse, los airbags pueden
inflarse totalmente. Un airbag inflado totalmente, encombinación con un cinturón ajustado
adecuadamente, ralentiza el movimientohacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en lacabeza. Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
B240B02LB240B03L
Airbag delantero del conductor (2)Airbag delantero del conductor (3)
ADVERTENCIA
 En un vehículo con airbag para el acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) enel panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles
peligrosos y provocar lesiones si
se despliega el airbag.
 No coloque un ambientador cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.
TQ spain 3.qxd 6/18/2008 10:32 AM Page 42

343
Sistema de seguridad del vehículo

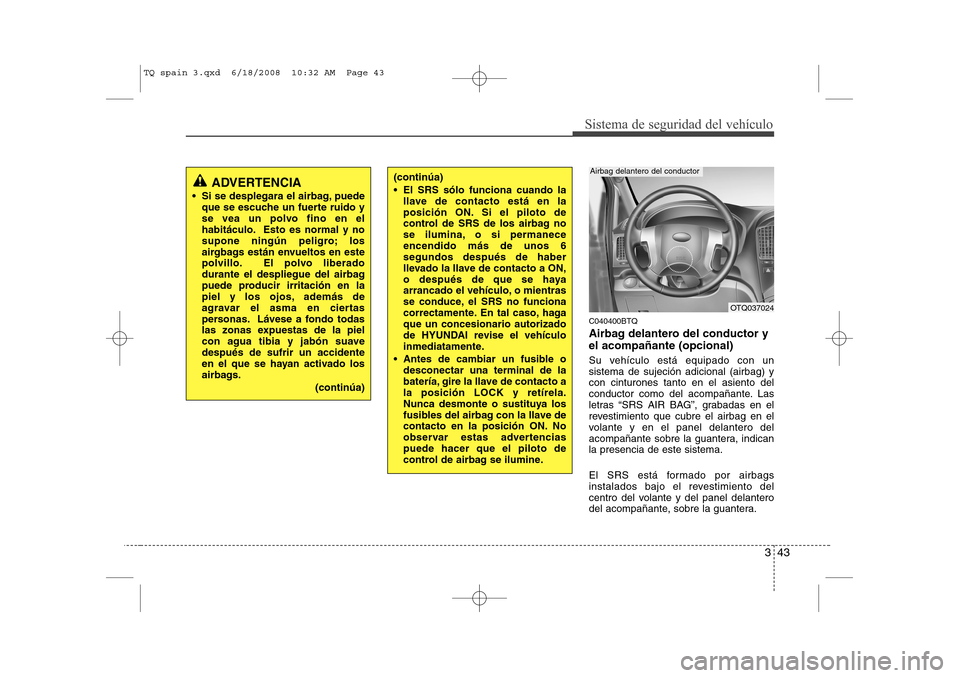

C040400BTQ
Airbag delantero del conductor y el acompañante (opcional)
Su vehículo está equipado con un sistema de sujeción adicional (airbag) ycon cinturones tanto en el asiento del
conductor como del acompañante. Las
letras “SRS AIR BAG”, grabadas en el
revestimiento que cubre el airbag en el
volante y en el panel delantero del
acompañante sobre la guantera, indicanla presencia de este sistema.
El SRS está formado por airbags
instalados bajo el revestimiento del
centro del volante y del panel delantero
del acompañante, sobre la guantera.
ADVERTENCIA
 Si se desplegara el airbag, puede que se escuche un fuerte ruido y
se vea un polvo fino en el
habitáculo. Esto es normal y no
supone ningún peligro; los
airgbags están envueltos en este
polvillo. El polvo liberado
durante el despliegue del airbag
puede producir irritación en la
piel y los ojos, además de
agravar el asma en ciertas
personas. Lávese a fondo todas
las zonas expuestas de la piel
con agua tibia y jabón suavedespués de sufrir un accidente
en el que se hayan activado los
airbags.
(continúa)(continúa)
 El SRS sólo funciona cuando lallave de contacto está en la
posición ON. Si el piloto de
control de SRS de los airbag no
se ilumina, o si permaneceencendido más de unos 6segundos después de haber
llevado la llave de contacto a ON,
o después de que se haya
arrancado el vehículo, o mientras
se conduce, el SRS no funciona
correctamente. En tal caso, hagaque un concesionario autorizado
de HYUNDAI revise el vehículo
inmediatamente.
 Antes de cambiar un fusible o desconectar una terminal de la
batería, gire la llave de contacto ala posición LOCK y retírela.
Nunca desmonte o sustituya los
fusibles del airbag con la llave de
contacto en la posición ON. No
observar estas advertenciaspuede hacer que el piloto de
control de airbag se ilumine.
OTQ037024
Airbag delantero del conductor
TQ spain 3.qxd 6/18/2008 10:32 AM Page 43

Sistema de seguridad del vehículo
44
3

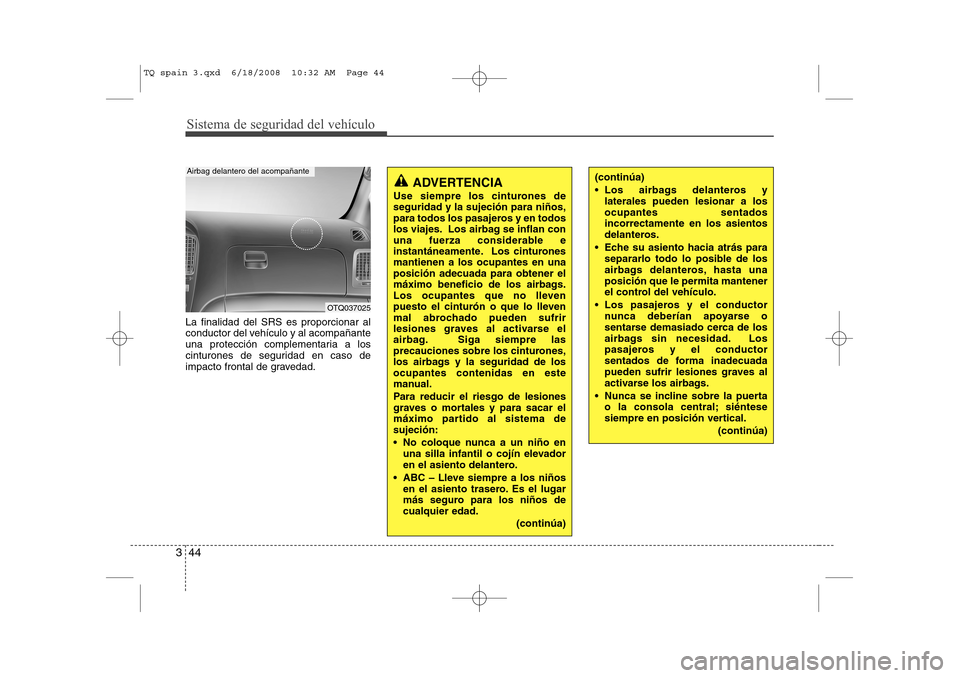

La finalidad del SRS es proporcionar al
conductor del vehículo y al acompañante
una protección complementaria a los
cinturones de seguridad en caso de
impacto frontal de gravedad.
(continúa)
 Los airbags delanteros y
laterales pueden lesionar a los ocupantes sentadosincorrectamente en los asientos
delanteros.
 Eche su asiento hacia atrás para separarlo todo lo posible de los
airbags delanteros, hasta unaposición que le permita mantener
el control del vehículo.
 Los pasajeros y el conductor nunca deberían apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad. Los
pasajeros y el conductor
sentados de forma inadecuada
pueden sufrir lesiones graves al
activarse los airbags.
 Nunca se incline sobre la puerta o la consola central; siéntese
siempre en posición vertical.
(continúa)ADVERTENCIA
Use siempre los cinturones de seguridad y la sujeción para niños,
para todos los pasajeros y en todos
los viajes. Los airbag se inflan con
una fuerza considerable e
instantáneamente. Los cinturonesmantienen a los ocupantes en unaposición adecuada para obtener el
máximo beneficio de los airbags.
Los ocupantes que no lleven
puesto el cinturón o que lo lleven
mal abrochado pueden sufrir
lesiones graves al activarse el
airbag. Siga siempre las
precauciones sobre los cinturones,
los airbags y la seguridad de losocupantes contenidas en este
manual.
Para reducir el riesgo de lesiones
graves o mortales y para sacar el
máximo partido al sistema desujeción:
 No coloque nunca a un niño en una silla infantil o cojín elevador
en el asiento delantero.
 ABC – Lleve siempre a los niños en el asiento trasero. Es el lugar
más seguro para los niños decualquier edad.
(continúa)
OTQ037025
Airbag delantero del acompañante
TQ spain 3.qxd 6/18/2008 10:32 AM Page 44

345
Sistema de seguridad del vehículo

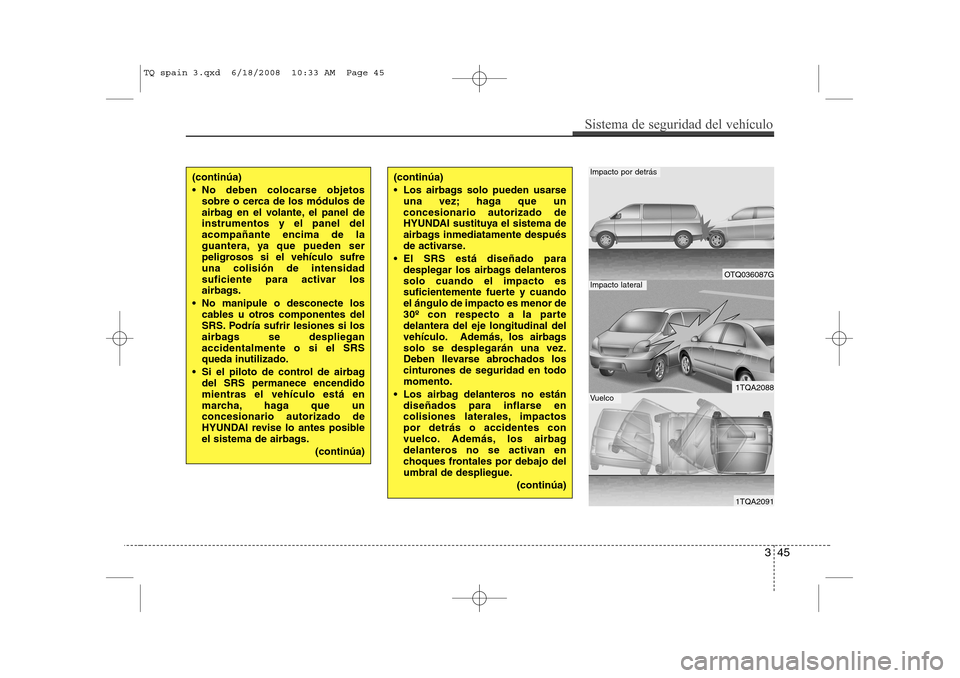

(continúa)
 No deben colocarse objetossobre o cerca de los módulos de
airbag en el volante, el panel deinstrumentos y el panel delacompañante encima de la
guantera, ya que pueden ser
peligrosos si el vehículo sufreuna colisión de intensidad
suficiente para activar los
airbags.
 No manipule o desconecte los cables u otros componentes del
SRS. Podría sufrir lesiones si los
airbags se desplieganaccidentalmente o si el SRS
queda inutilizado.
 Si el piloto de control de airbag del SRS permanece encendidomientras el vehículo está en
marcha, haga que unconcesionario autorizado de
HYUNDAI revise lo antes posible
el sistema de airbags.
(continúa)(continúa)
 Los airbags solo pueden usarseuna vez; haga que un concesionario autorizado de
HYUNDAI sustituya el sistema de
airbags inmediatamente después
de activarse.
 El SRS está diseñado para desplegar los airbags delanterossolo cuando el impacto es
suficientemente fuerte y cuandoel ángulo de impacto es menor de
30º con respecto a la partedelantera del eje longitudinal del
vehículo. Además, los airbagssolo se desplegarán una vez.
Deben llevarse abrochados los
cinturones de seguridad en todomomento.
 Los airbag delanteros no están diseñados para inflarse en
colisiones laterales, impactospor detrás o accidentes con
vuelco. Además, los airbag
delanteros no se activan en
choques frontales por debajo del
umbral de despliegue.
(continúa)
OTQ036087G
1TQA2088
1TQA2091
Impacto por detrás
Impacto lateral
Vuelco
TQ spain 3.qxd 6/18/2008 10:33 AM Page 45

Sistema de seguridad del vehículo
46
3

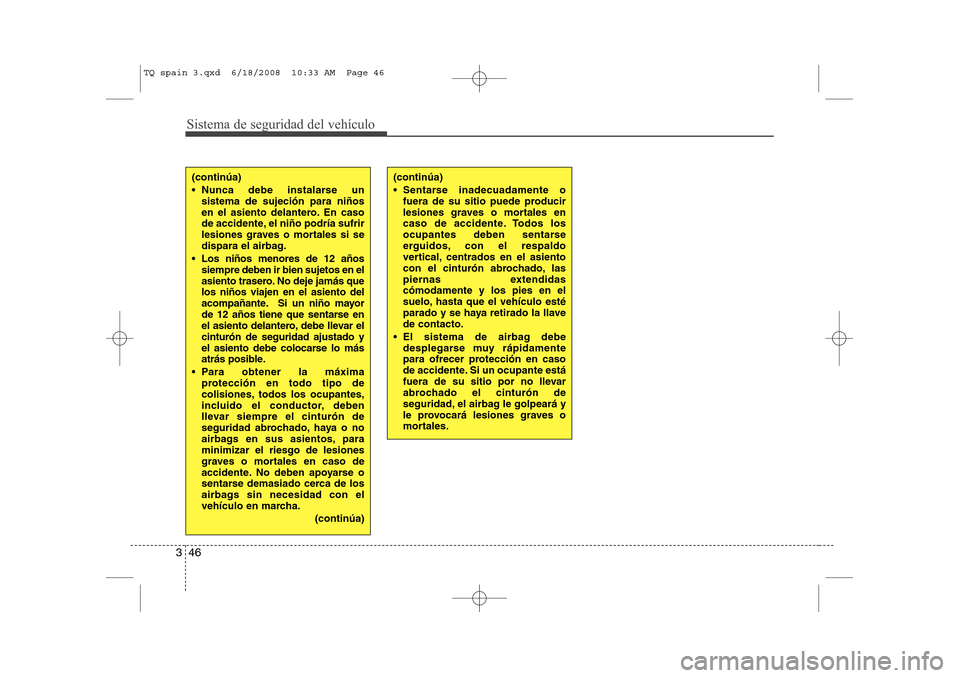

(continúa)
 Sentarse inadecuadamente o
fuera de su sitio puede producir
lesiones graves o mortales en
caso de accidente. Todos los
ocupantes deben sentarse
erguidos, con el respaldo
vertical, centrados en el asiento
con el cinturón abrochado, las
piernas extendidascómodamente y los pies en el
suelo, hasta que el vehículo esté
parado y se haya retirado la llavede contacto.
 El sistema de airbag debe desplegarse muy rápidamente
para ofrecer protección en caso
de accidente. Si un ocupante está
fuera de su sitio por no llevar
abrochado el cinturón de
seguridad, el airbag le golpeará y
le provocará lesiones graves o
mortales.(continúa)
 Nunca debe instalarse unsistema de sujeción para niños
en el asiento delantero. En caso
de accidente, el niño podría sufrir
lesiones graves o mortales si se
dispara el airbag.
 Los niños menores de 12 años siempre deben ir bien sujetos en el
asiento trasero. No deje jamás quelos niños viajen en el asiento del
acompañante. Si un niño mayor
de 12 años tiene que sentarse en
el asiento delantero, debe llevar elcinturón de seguridad ajustado y
el asiento debe colocarse lo más
atrás posible.
 Para obtener la máxima protección en todo tipo de
colisiones, todos los ocupantes,
incluido el conductor, deben
llevar siempre el cinturón de
seguridad abrochado, haya o no
airbags en sus asientos, paraminimizar el riesgo de lesiones
graves o mortales en caso de
accidente. No deben apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad con el
vehículo en marcha.
(continúa)
TQ spain 3.qxd 6/18/2008 10:33 AM Page 46

347
Sistema de seguridad del vehículo
C040800ATQ

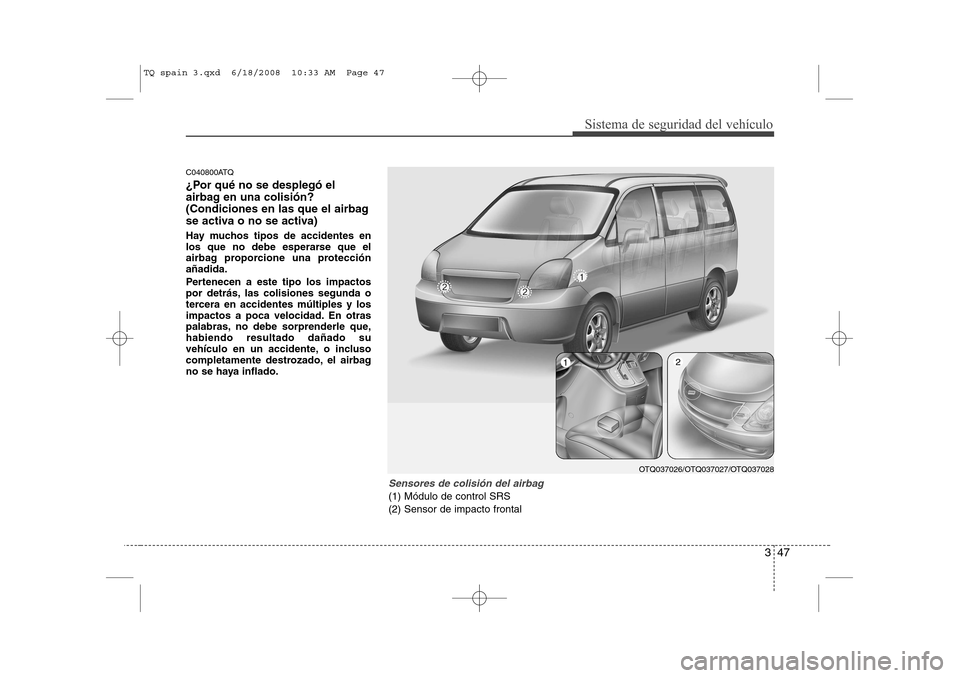

¿Por qué no se desplegó el
airbag en una colisión?
(Condiciones en las que el airbag
se activa o no se activa)
Hay muchos tipos de accidentes en
los que no debe esperarse que el
airbag proporcione una protecciónañadida.
Pertenecen a este tipo los impactos
por detrás, las colisiones segunda o
tercera en accidentes múltiples y los
impactos a poca velocidad. En otras
palabras, no debe sorprenderle que,habiendo resultado dañado su
vehículo en un accidente, o incluso
completamente destrozado, el airbag
no se haya inflado.
Sensores de colisión del airbag
(1) Módulo de control SRS
(2) Sensor de impacto frontal
OTQ037026/OTQ037027/OTQ037028
12
TQ spain 3.qxd 6/18/2008 10:33 AM Page 47

Sistema de seguridad del vehículo
48
3

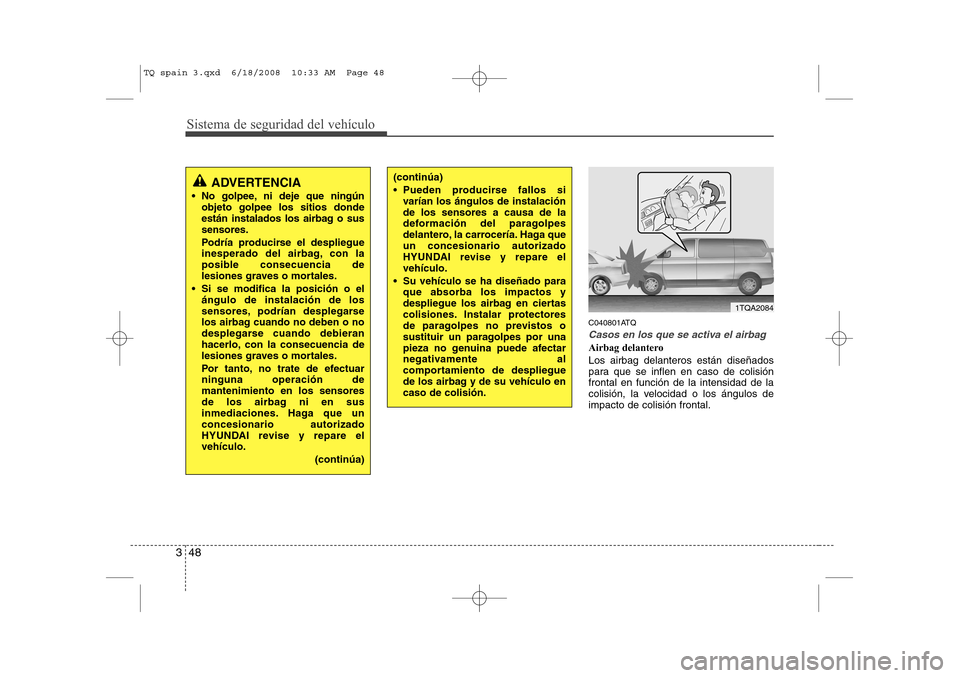

C040801ATQ
Casos en los que se activa el airbag
Airbag delantero Los airbag delanteros están diseñados
para que se inflen en caso de colisiónfrontal en función de la intensidad de la
colisión, la velocidad o los ángulos deimpacto de colisión frontal.
ADVERTENCIA
 No golpee, ni deje que ningún objeto golpee los sitios donde
están instalados los airbag o sussensores.
Podría producirse el despliegue
inesperado del airbag, con la
posible consecuencia de
lesiones graves o mortales.
 Si se modifica la posición o el ángulo de instalación de los
sensores, podrían desplegarse
los airbag cuando no deben o no
desplegarse cuando debieran
hacerlo, con la consecuencia de
lesiones graves o mortales.
Por tanto, no trate de efectuar ninguna operación demantenimiento en los sensores
de los airbag ni en sus
inmediaciones. Haga que unconcesionario autorizado
HYUNDAI revise y repare elvehículo.
(continúa)(continúa)
 Pueden producirse fallos sivarían los ángulos de instalación de los sensores a causa de la
deformación del paragolpes
delantero, la carrocería. Haga queun concesionario autorizado
HYUNDAI revise y repare elvehículo.
 Su vehículo se ha diseñado para que absorba los impactos y
despliegue los airbag en ciertas
colisiones. Instalar protectores
de paragolpes no previstos o
sustituir un paragolpes por una
pieza no genuina puede afectar
negativamente al
comportamiento de despliegue
de los airbag y de su vehículo encaso de colisión.
1TQA2084
TQ spain 3.qxd 6/18/2008 10:33 AM Page 48

349
Sistema de seguridad del vehículo

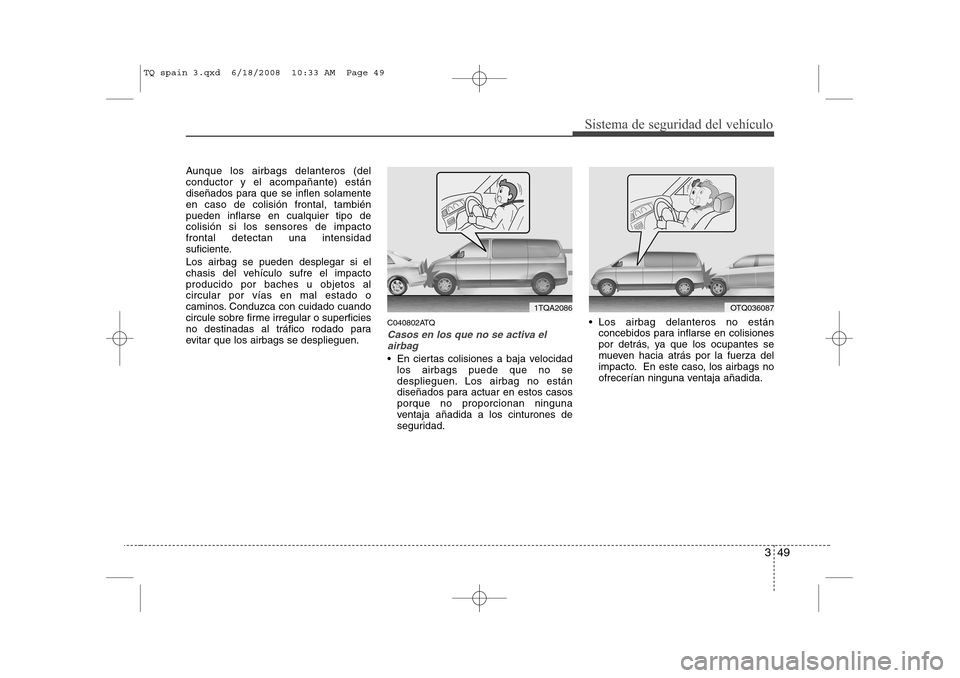

Aunque los airbags delanteros (del conductor y el acompañante) están
diseñados para que se inflen solamenteen caso de colisión frontal, tambiénpueden inflarse en cualquier tipo decolisión si los sensores de impactofrontal detectan una intensidad
suficiente. Los airbag se pueden desplegar si el
chasis del vehículo sufre el impactoproducido por baches u objetos alcircular por vías en mal estado o
caminos. Conduzca con cuidado cuando
circule sobre firme irregular o superficies
no destinadas al tráfico rodado para
evitar que los airbags se desplieguen.C040802ATQ
Casos en los que no se activa el
airbag
 En ciertas colisiones a baja velocidad los airbags puede que no se
desplieguen. Los airbag no están
diseñados para actuar en estos casosporque no proporcionan ninguna
ventaja añadida a los cinturones de
seguridad.  Los airbag delanteros no están
concebidos para inflarse en colisiones
por detrás, ya que los ocupantes se
mueven hacia atrás por la fuerza del
impacto. En este caso, los airbags no
ofrecerían ninguna ventaja añadida.
1TQA2086OTQ036087
TQ spain 3.qxd 6/18/2008 10:33 AM Page 49

Sistema de seguridad del vehículo
50
3

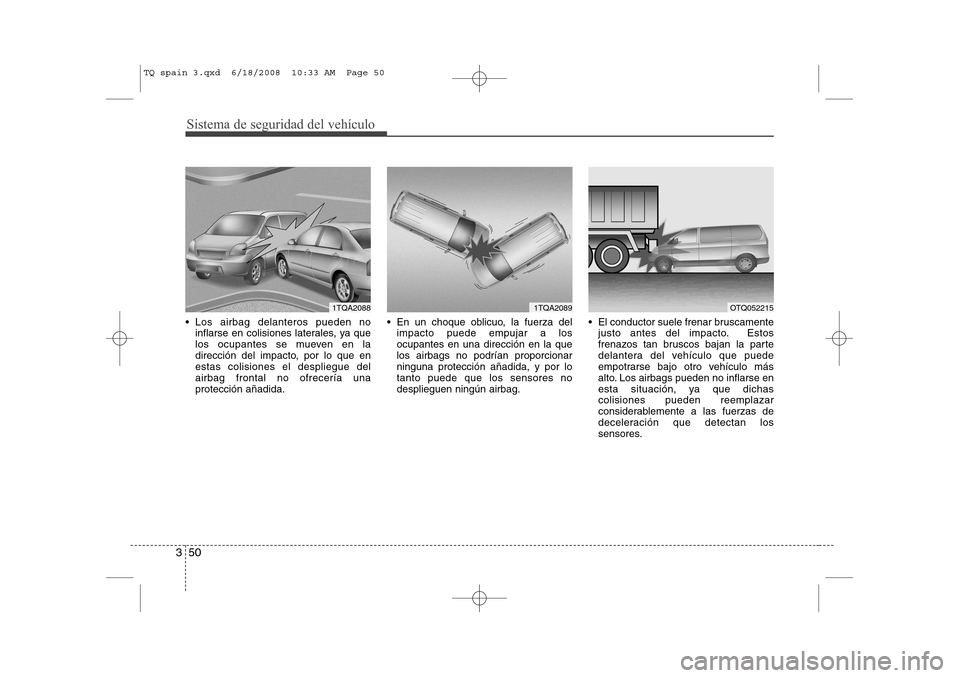

 Los airbag delanteros pueden no
inflarse en colisiones laterales, ya que
los ocupantes se mueven en la
dirección del impacto, por lo que enestas colisiones el despliegue delairbag frontal no ofrecería unaprotección añadida.  En un choque oblicuo, la fuerza del
impacto puede empujar a losocupantes en una dirección en la quelos airbags no podrían proporcionarninguna protección añadida, y por lotanto puede que los sensores nodesplieguen ningún airbag.  El conductor suele frenar bruscamente
justo antes del impacto. Estos
frenazos tan bruscos bajan la parte
delantera del vehículo que puede
empotrarse bajo otro vehículo más
alto. Los airbags pueden no inflarse en
esta situación, ya que dichascolisiones pueden reemplazar
considerablemente a las fuerzas de
deceleración que detectan los
sensores.
1TQA20891TQA2088OTQ052215
TQ spain 3.qxd 6/18/2008 10:33 AM Page 50
