Hyundai H-1 (Grand Starex) 2008 Manual del propietario (in Spanish)

Características del vehículo
18
4

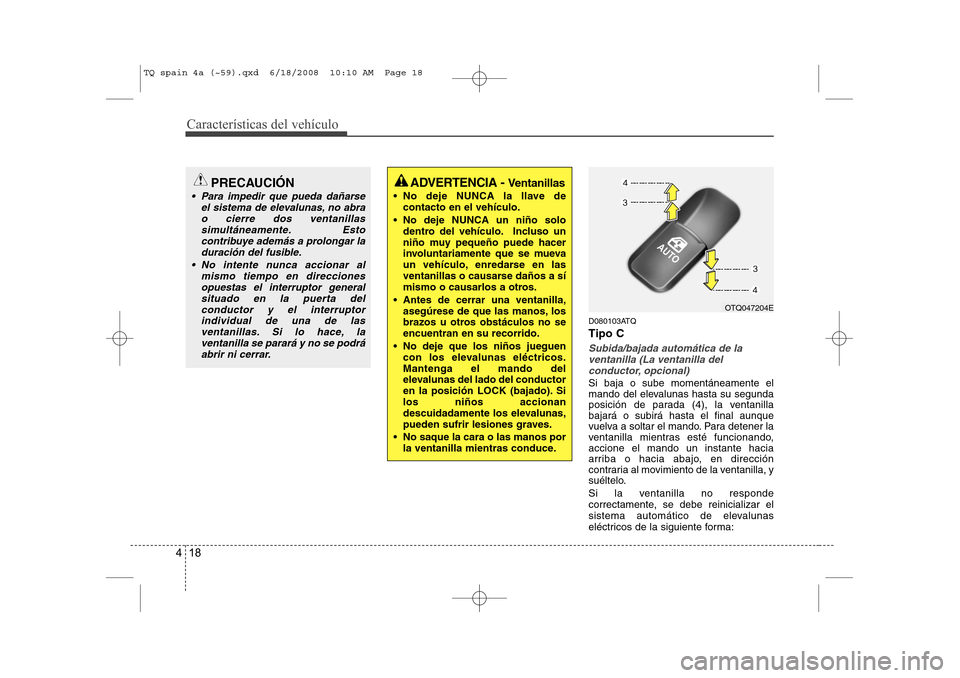

D080103ATQ Tipo C
Subida/bajada automática de la
ventanilla (La ventanilla del conductor, opcional)
Si baja o sube momentáneamente el
mando del elevalunas hasta su segunda
posición de parada (4), la ventanillabajará o subirá hasta el final aunque
vuelva a soltar el mando. Para detener la
ventanilla mientras esté funcionando,accione el mando un instante hacia
arriba o hacia abajo, en dirección
contraria al movimiento de la ventanilla, y
suéltelo.
Si la ventanilla no responde
correctamente, se debe reinicializar el
sistema automático de elevalunas
eléctricos de la siguiente forma:
ADVERTENCIA - Ventanillas
 No deje NUNCA la llave de contacto en el vehículo.
 No deje NUNCA un niño solo dentro del vehículo. Incluso un
niño muy pequeño puede hacer
involuntariamente que se mueva
un vehículo, enredarse en las
ventanillas o causarse daños a sí
mismo o causarlos a otros.
 Antes de cerrar una ventanilla, asegúrese de que las manos, los
brazos u otros obstáculos no seencuentran en su recorrido.
 No deje que los niños jueguen con los elevalunas eléctricos.Mantenga el mando del
elevalunas del lado del conductor
en la posición LOCK (bajado). Silos niños accionan
descuidadamente los elevalunas,
pueden sufrir lesiones graves.
 No saque la cara o las manos por la ventanilla mientras conduce.PRECAUCIÓN
 Para impedir que pueda dañarse
el sistema de elevalunas, no abrao cierre dos ventanillassimultáneamente. Esto
contribuye además a prolongar laduración del fusible.
 No intente nunca accionar al mismo tiempo en direccionesopuestas el interruptor general
situado en la puerta delconductor y el interruptor individual de una de las
ventanillas. Si lo hace, la ventanilla se parará y no se podráabrir ni cerrar.
OTQ047204E
TQ spain 4a (~59).qxd 6/18/2008 10:10 AM Page 18

419
Características del vehículo

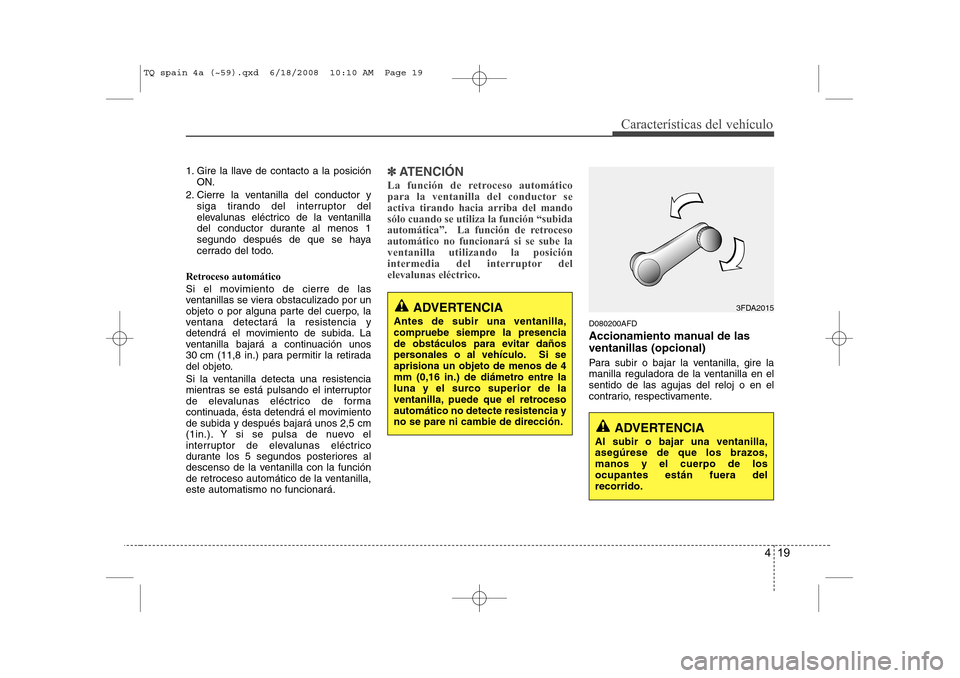

1. Gire la llave de contacto a la posiciónON.
2. Cierre la ventanilla del conductor y siga tirando del interruptor del
elevalunas eléctrico de la ventanilla
del conductor durante al menos 1
segundo después de que se haya
cerrado del todo.
Retroceso automático
Si el movimiento de cierre de las
ventanillas se viera obstaculizado por un
objeto o por alguna parte del cuerpo, la
ventana detectará la resistencia y
detendrá el movimiento de subida. La
ventanilla bajará a continuación unos
30 cm (11,8 in.) para permitir la retirada
del objeto.
Si la ventanilla detecta una resistencia
mientras se está pulsando el interruptor
de elevalunas eléctrico de forma
continuada, ésta detendrá el movimientode subida y después bajará unos 2,5 cm
(1in.). Y si se pulsa de nuevo el
interruptor de elevalunas eléctrico
durante los 5 segundos posteriores al
descenso de la ventanilla con la función
de retroceso automático de la ventanilla,este automatismo no funcionará.✽✽ ATENCIÓN
La función de retroceso automático
para la ventanilla del conductor seactiva tirando hacia arriba del mandosólo cuando se utiliza la función “subida
automática”. La función de retrocesoautomático no funcionará si se sube laventanilla utilizando la posición
intermedia del interruptor delelevalunas eléctrico.
D080200AFD
Accionamiento manual de las ventanillas (opcional)
Para subir o bajar la ventanilla, gire la
manilla reguladora de la ventanilla en elsentido de las agujas del reloj o en el
contrario, respectivamente.
ADVERTENCIA
Al subir o bajar una ventanilla, asegúrese de que los brazos,manos y el cuerpo de losocupantes están fuera delrecorrido.
3FDA2015ADVERTENCIA
Antes de subir una ventanilla, compruebe siempre la presencia
de obstáculos para evitar daños
personales o al vehículo. Si seaprisiona un objeto de menos de 4
mm (0,16 in.) de diámetro entre la
luna y el surco superior de la
ventanilla, puede que el retrocesoautomático no detecte resistencia yno se pare ni cambie de dirección.
TQ spain 4a (~59).qxd 6/18/2008 10:10 AM Page 19

Características del vehículo
20
4
D080200ATQ

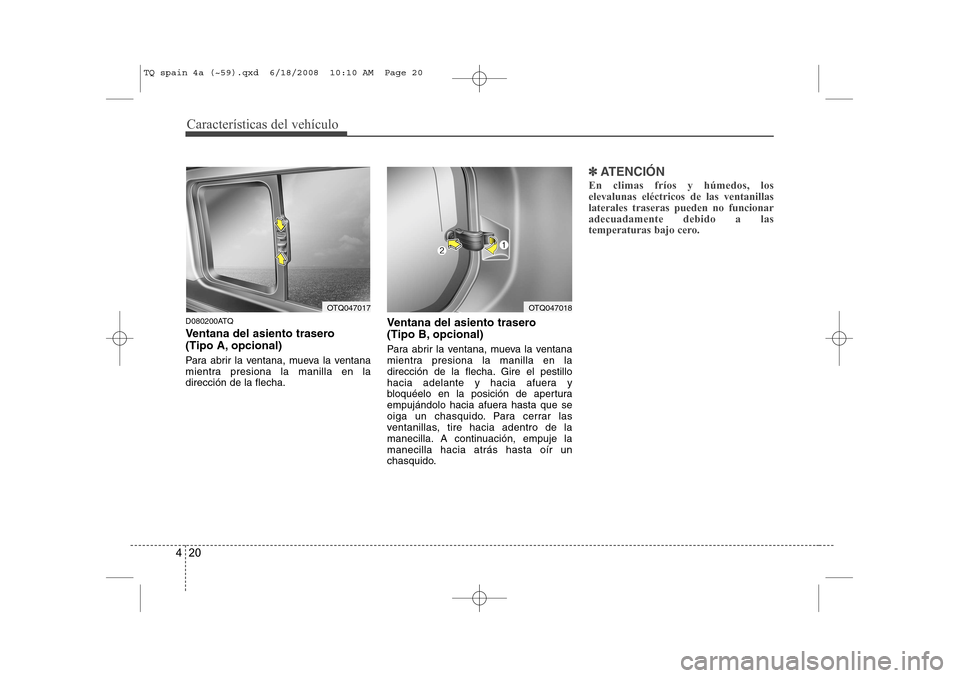

Ventana del asiento trasero
(Tipo A, opcional)
Para abrir la ventana, mueva la ventana
mientra presiona la manilla en ladirección de la flecha. Ventana del asiento trasero
(Tipo B, opcional)
Para abrir la ventana, mueva la ventana
mientra presiona la manilla en la
dirección de la flecha. Gire el pestillo
hacia adelante y hacia afuera y
bloquéelo en la posición de apertura
empujándolo hacia afuera hasta que se
oiga un chasquido. Para cerrar las
ventanillas, tire hacia adentro de la
manecilla. A continuación, empuje lamanecilla hacia atrás hasta oír un
chasquido.
✽✽
ATENCIÓN
En climas fríos y húmedos, los elevalunas eléctricos de las ventanillaslaterales traseras pueden no funcionaradecuadamente debido a las
temperaturas bajo cero.
OTQ047017OTQ047018
TQ spain 4a (~59).qxd 6/18/2008 10:10 AM Page 20

421
Características del vehículo
D090100AUN

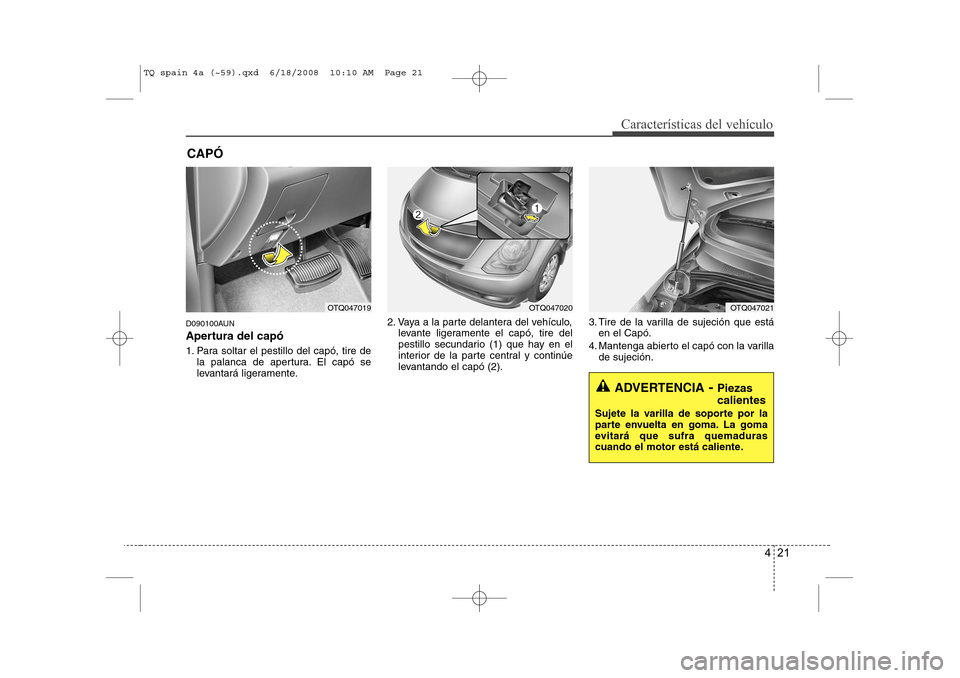

Apertura del capó
1. Para soltar el pestillo del capó, tire dela palanca de apertura. El capó se
levantará ligeramente. 2. Vaya a la parte delantera del vehículo,
levante ligeramente el capó, tire del
pestillo secundario (1) que hay en el
interior de la parte central y continúe
levantando el capó (2). 3. Tire de la varilla de sujeción que está
en el Capó.
4. Mantenga abierto el capó con la varilla de sujeción.
CAPÓ
OTQ047019OTQ047020OTQ047021
ADVERTENCIA
- Piezas calientes
Sujete la varilla de soporte por la
parte envuelta en goma. La goma
evitará que sufra quemaduras
cuando el motor está caliente.
TQ spain 4a (~59).qxd 6/18/2008 10:10 AM Page 21

Características del vehículo
22
4

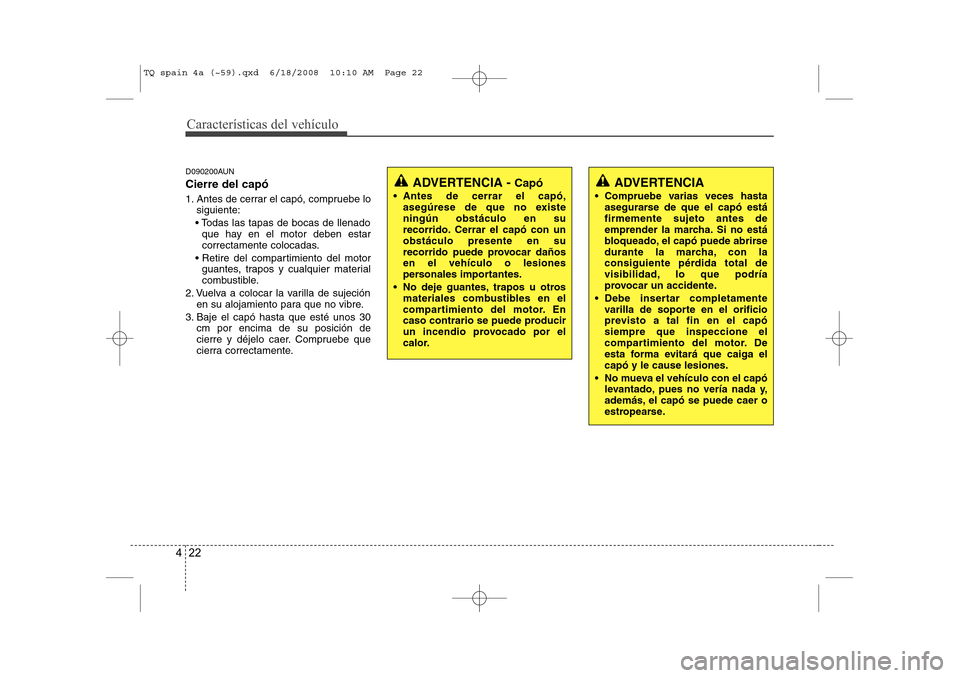

D090200AUN Cierre del capó
1. Antes de cerrar el capó, compruebe lo
siguiente:
 Todas las tapas de bocas de llenado que hay en el motor deben estar
correctamente colocadas.
 Retire del compartimiento del motor guantes, trapos y cualquier material
combustible.
2. Vuelva a colocar la varilla de sujeción en su alojamiento para que no vibre.
3. Baje el capó hasta que esté unos 30 cm por encima de su posición de
cierre y déjelo caer. Compruebe que
cierra correctamente.
ADVERTENCIA
 Compruebe varias veces hasta asegurarse de que el capó está firmemente sujeto antes de
emprender la marcha. Si no está
bloqueado, el capó puede abrirse
durante la marcha, con la
consiguiente pérdida total de
visibilidad, lo que podría
provocar un accidente.
 Debe insertar completamente varilla de soporte en el orificio
previsto a tal fin en el capósiempre que inspeccione el
compartimiento del motor. De
esta forma evitará que caiga elcapó y le cause lesiones.
 No mueva el vehículo con el capó levantado, pues no vería nada y,
además, el capó se puede caer o
estropearse.ADVERTENCIA - Capó
 Antes de cerrar el capó, asegúrese de que no existe ningún obstáculo en su
recorrido. Cerrar el capó con unobstáculo presente en su
recorrido puede provocar dañosen el vehículo o lesiones
personales importantes.
 No deje guantes, trapos u otros materiales combustibles en el
compartimiento del motor. En
caso contrario se puede producir
un incendio provocado por el
calor.
TQ spain 4a (~59).qxd 6/18/2008 10:10 AM Page 22

423
Características del vehículo
D100100AUN

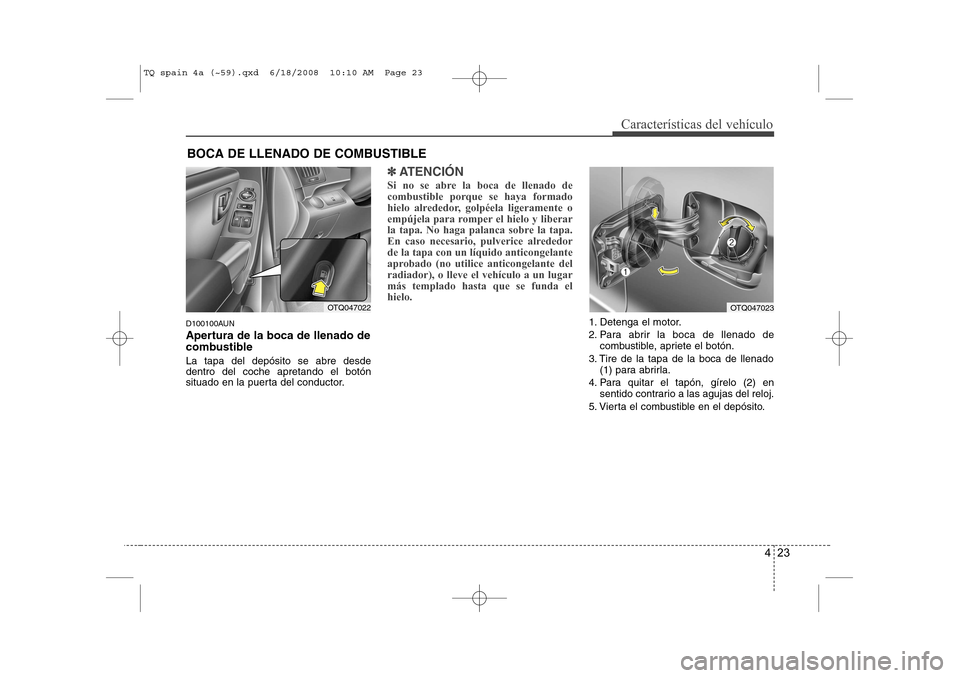

Apertura de la boca de llenado de
combustible La tapa del depósito se abre desde dentro del coche apretando el botón
situado en la puerta del conductor.
✽✽ATENCIÓN
Si no se abre la boca de llenado de
combustible porque se haya formado
hielo alrededor, golpéela ligeramente o
empújela para romper el hielo y liberar
la tapa. No haga palanca sobre la tapa.
En caso necesario, pulverice alrededorde la tapa con un líquido anticongelante
aprobado (no utilice anticongelante delradiador), o lleve el vehículo a un lugarmás templado hasta que se funda elhielo.
1. Detenga el motor.
2. Para abrir la boca de llenado de combustible, apriete el botón.
3. Tire de la tapa de la boca de llenado (1) para abrirla.
4. Para quitar el tapón, gírelo (2) en sentido contrario a las agujas del reloj.
5. Vierta el combustible en el depósito.
BOCA DE LLENADO DE COMBUSTIBLE
OTQ047022OTQ047023
TQ spain 4a (~59).qxd 6/18/2008 10:10 AM Page 23

Características del vehículo
24
4

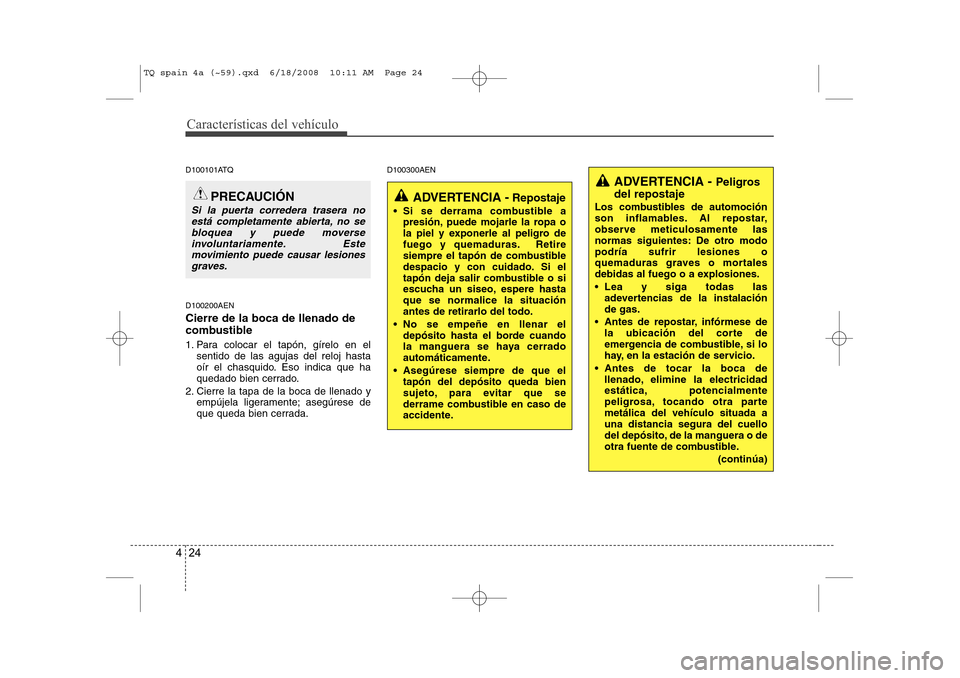

D100101ATQ D100200AEN Cierre de la boca de llenado de
combustible
1. Para colocar el tapón, gírelo en el
sentido de las agujas del reloj hasta
oír el chasquido. Eso indica que ha
quedado bien cerrado.
2. Cierre la tapa de la boca de llenado y empújela ligeramente; asegúrese de
que queda bien cerrada. D100300AEN
ADVERTENCIA -
Peligros
del repostaje
Los combustibles de automoción
son inflamables. Al repostar,
observe meticulosamente las
normas siguientes: De otro modopodría sufrir lesiones o
quemaduras graves o mortales
debidas al fuego o a explosiones.
 Lea y siga todas las adevertencias de la instalación de gas.
 Antes de repostar, infórmese de la ubicación del corte de
emergencia de combustible, si lo
hay, en la estación de servicio.
 Antes de tocar la boca de llenado, elimine la electricidad
estática, potencialmente
peligrosa, tocando otra partemetálica del vehículo situada auna distancia segura del cuello
del depósito, de la manguera o de
otra fuente de combustible.
(continúa)
ADVERTENCIA -Repostaje
 Si se derrama combustible a presión, puede mojarle la ropa o
la piel y exponerle al peligro de
fuego y quemaduras. Retire
siempre el tapón de combustible
despacio y con cuidado. Si el
tapón deja salir combustible o si
escucha un siseo, espere hastaque se normalice la situaciónantes de retirarlo del todo.
 No se empeñe en llenar el depósito hasta el borde cuando
la manguera se haya cerrado
automáticamente.
 Asegúrese siempre de que el tapón del depósito queda bien
sujeto, para evitar que se
derrame combustible en caso de
accidente.PRECAUCIÓN
Si la puerta corredera trasera no
está completamente abierta, no sebloquea y puede moverse involuntariamente. Estemovimiento puede causar lesiones
graves.
TQ spain 4a (~59).qxd 6/18/2008 10:11 AM Page 24

425
Características del vehículo
(continúa)

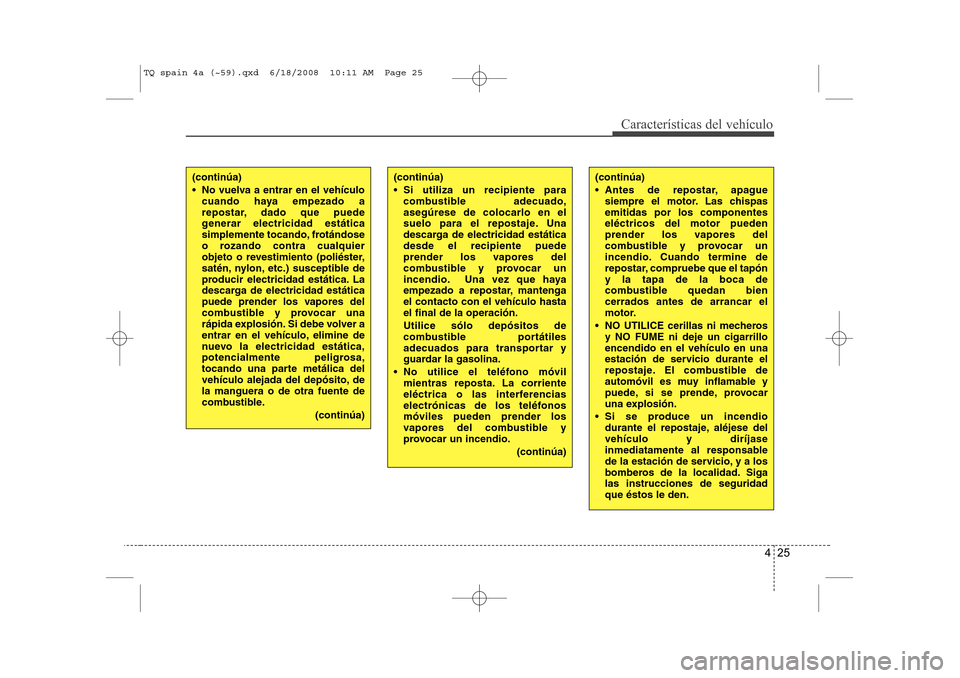

 No vuelva a entrar en el vehículocuando haya empezado a
repostar, dado que puede
generar electricidad estática
simplemente tocando, frotándose
o rozando contra cualquier
objeto o revestimiento (poliéster,
satén, nylon, etc.) susceptible de
producir electricidad estática. La
descarga de electricidad estática
puede prender los vapores del
combustible y provocar una
rápida explosión. Si debe volver a
entrar en el vehículo, elimine de
nuevo la electricidad estática,
potencialmente peligrosa,
tocando una parte metálica del
vehículo alejada del depósito, dela manguera o de otra fuente de
combustible.
(continúa)(continúa)
 Si utiliza un recipiente paracombustible adecuado, asegúrese de colocarlo en el
suelo para el repostaje. Una
descarga de electricidad estáticadesde el recipiente puede
prender los vapores del
combustible y provocar un
incendio. Una vez que haya
empezado a repostar, mantengael contacto con el vehículo hastael final de la operación. Utilice sólo depósitos de
combustible portátiles
adecuados para transportar y
guardar la gasolina.
 No utilice el teléfono móvil mientras reposta. La corriente
eléctrica o las interferencias
electrónicas de los teléfonosmóviles pueden prender los
vapores del combustible y
provocar un incendio.
(continúa)(continúa)
 Antes de repostar, apaguesiempre el motor. Las chispas emitidas por los componenteseléctricos del motor pueden
prender los vapores del
combustible y provocar un
incendio. Cuando termine de
repostar, compruebe que el tapóny la tapa de la boca de
combustible quedan biencerrados antes de arrancar el
motor.
 NO UTILICE cerillas ni mecheros y NO FUME ni deje un cigarrilloencendido en el vehículo en una
estación de servicio durante el
repostaje. El combustible de
automóvil es muy inflamable y
puede, si se prende, provocar
una explosión.
 Si se produce un incendio durante el repostaje, aléjese delvehículo y diríjase
inmediatamente al responsable
de la estación de servicio, y a los
bomberos de la localidad. Sigalas instrucciones de seguridadque éstos le den.
TQ spain 4a (~59).qxd 6/18/2008 10:11 AM Page 25

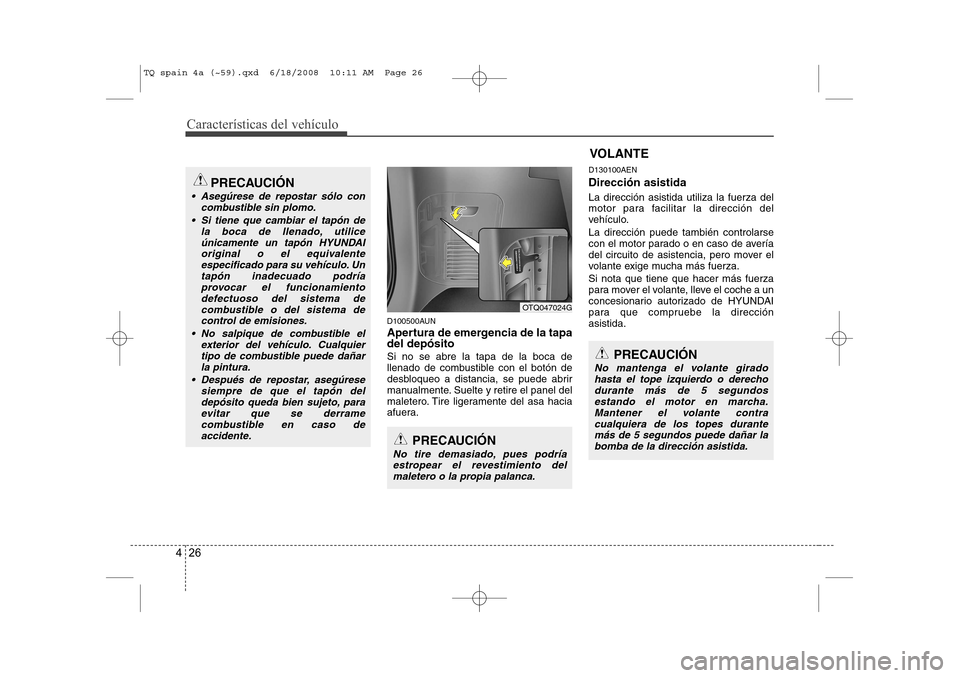

Características del vehículo
26
4
D100500AUN
Apertura de emergencia de la tapa del depósito Si no se abre la tapa de la boca de
llenado de combustible con el botón de
desbloqueo a distancia, se puede abrir
manualmente. Suelte y retire el panel del
maletero. Tire ligeramente del asa hacia
afuera. D130100AEN Dirección asistida La dirección asistida utiliza la fuerza del
motor para facilitar la dirección del
vehículo. La dirección puede también controlarse
con el motor parado o en caso de avería
del circuito de asistencia, pero mover el
volante exige mucha más fuerza. Si nota que tiene que hacer más fuerza
para mover el volante, lleve el coche a un
concesionario autorizado de HYUNDAI
para que compruebe la direcciónasistida.
VOLANTE
PRECAUCIÓN
 Asegúrese de repostar sólo con
combustible sin plomo.
 Si tiene que cambiar el tapón de la boca de llenado, utiliceúnicamente un tapón HYUNDAI
original o el equivalente especificado para su vehículo. Untapón inadecuado podríaprovocar el funcionamiento
defectuoso del sistema de combustible o del sistema decontrol de emisiones.
 No salpique de combustible el exterior del vehículo. Cualquiertipo de combustible puede dañarla pintura.
 Después de repostar, asegúrese siempre de que el tapón del
depósito queda bien sujeto, para evitar que se derramecombustible en caso deaccidente.
PRECAUCIÓN
No tire demasiado, pues podría
estropear el revestimiento delmaletero o la propia palanca.
OTQ047024G
PRECAUCIÓN
No mantenga el volante girado
hasta el tope izquierdo o derecho durante más de 5 segundosestando el motor en marcha. Mantener el volante contracualquiera de los topes durante
más de 5 segundos puede dañar la bomba de la dirección asistida.
TQ spain 4a (~59).qxd 6/18/2008 10:11 AM Page 26

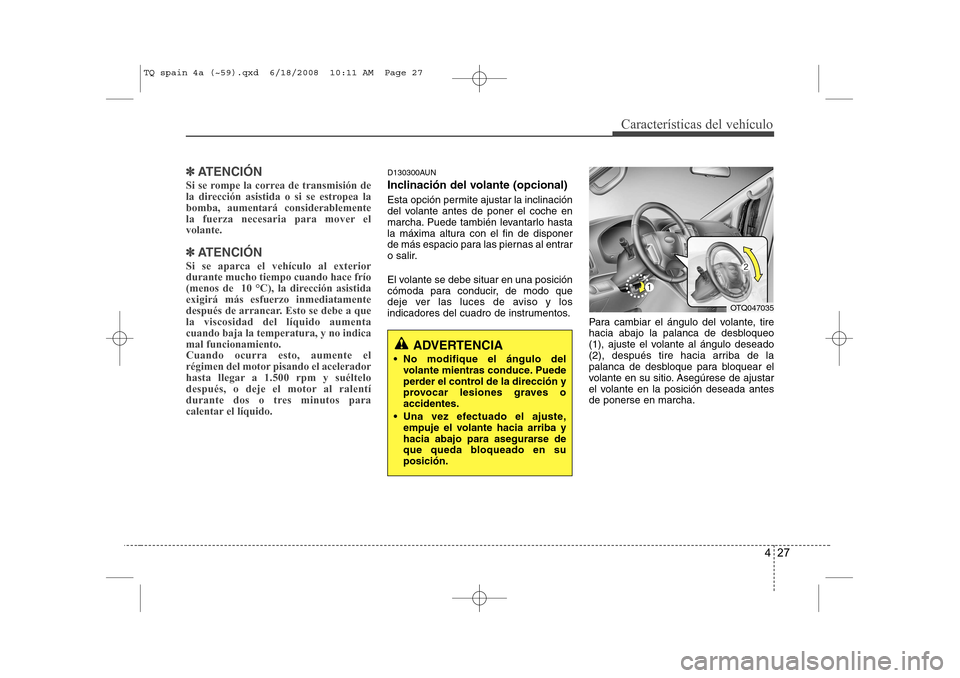

427
Características del vehículo
✽✽ATENCIÓN
Si se rompe la correa de transmisión de
la dirección asistida o si se estropea labomba, aumentará considerablemente
la fuerza necesaria para mover elvolante.
✽
✽ ATENCIÓN
Si se aparca el vehículo al exterior durante mucho tiempo cuando hace frío
(menos de 10 °C), la dirección asistidaexigirá más esfuerzo inmediatamente
después de arrancar. Esto se debe a quela viscosidad del líquido aumentacuando baja la temperatura, y no indicamal funcionamiento.Cuando ocurra esto, aumente el
régimen del motor pisando el acelerador
hasta llegar a 1.500 rpm y suéltelo
después, o deje el motor al ralentí
durante dos o tres minutos para
calentar el líquido.
D130300AUN
Inclinación del volante (opcional)
Esta opción permite ajustar la inclinación
del volante antes de poner el coche en
marcha. Puede también levantarlo hasta
la máxima altura con el fin de disponer
de más espacio para las piernas al entrar
o salir.
El volante se debe situar en una posición
cómoda para conducir, de modo que
deje ver las luces de aviso y los
indicadores del cuadro de instrumentos. Para cambiar el ángulo del volante, tire
hacia abajo la palanca de desbloqueo
(1), ajuste el volante al ángulo deseado
(2), después tire hacia arriba de la
palanca de desbloque para bloquear el
volante en su sitio. Asegúrese de ajustar
el volante en la posición deseada antesde ponerse en marcha.
ADVERTENCIA
 No modifique el ángulo del volante mientras conduce. Puede
perder el control de la dirección y
provocar lesiones graves oaccidentes.
 Una vez efectuado el ajuste, empuje el volante hacia arriba y
hacia abajo para asegurarse de
que queda bloqueado en suposición.
OTQ047035
TQ spain 4a (~59).qxd 6/18/2008 10:11 AM Page 27
