Hyundai H-1 (Grand Starex) 2009 Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
70
4

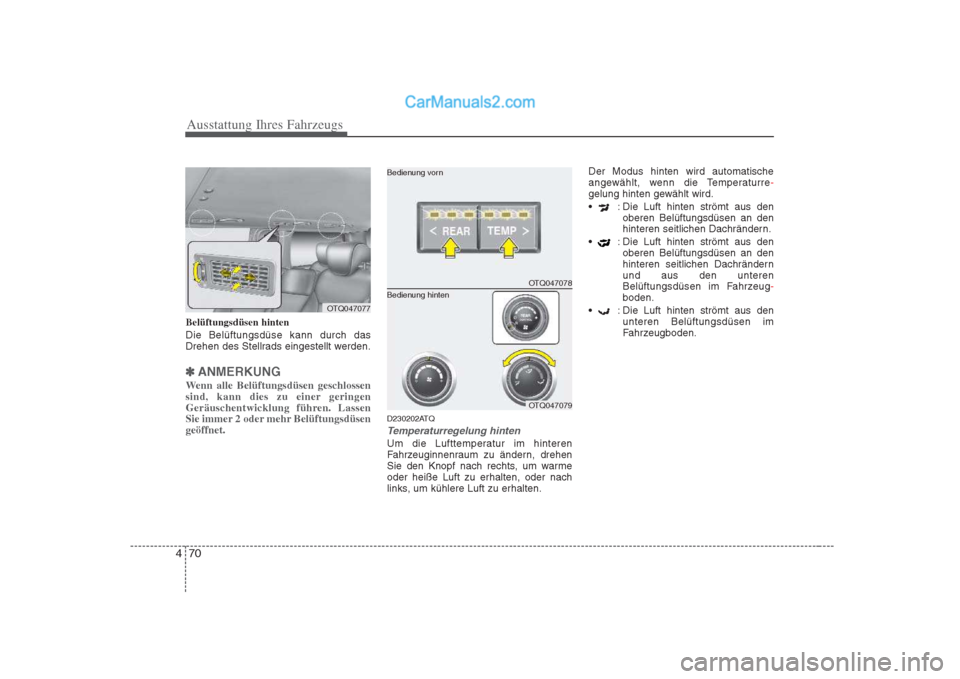

Belüftungsdüsen hinten Die Belüftungsdüse kann durch das
Drehen des Stellrads eingestellt werden.
✽✽
ANMERKUNG
Wenn alle Belüftungsdüsen geschlossen
sind, kann dies zu einer geringen
Geräuschentwicklung führen. Lassen
Sie immer 2 oder mehr Belüftungsdüsengeöffnet.
D230202ATQ
Temperaturregelung hinten
Um die Lufttemperatur im hinteren
Fahrzeuginnenraum zu ändern, drehen
Sie den Knopf nach rechts, um warmeoder heiße Luft zu erhalten, oder nach
links, um kühlere Luft zu erhalten. Der Modus hinten wird automatische
angewählt, wenn die Temperaturre
-gelung hinten gewählt wird.
: Die Luft hinten strömt aus den
oberen Belüftungsdüsen an den
hinteren seitlichen Dachrändern.
: Die Luft hinten strömt aus den oberen Belüftungsdüsen an den
hinteren seitlichen Dachrändernund aus den unteren
Belüftungsdüsen im Fahrzeug
-boden.
: Die Luft hinten strömt aus den unteren Belüftungsdüsen im
Fahrzeugboden.OTQ047077
OTQ047078

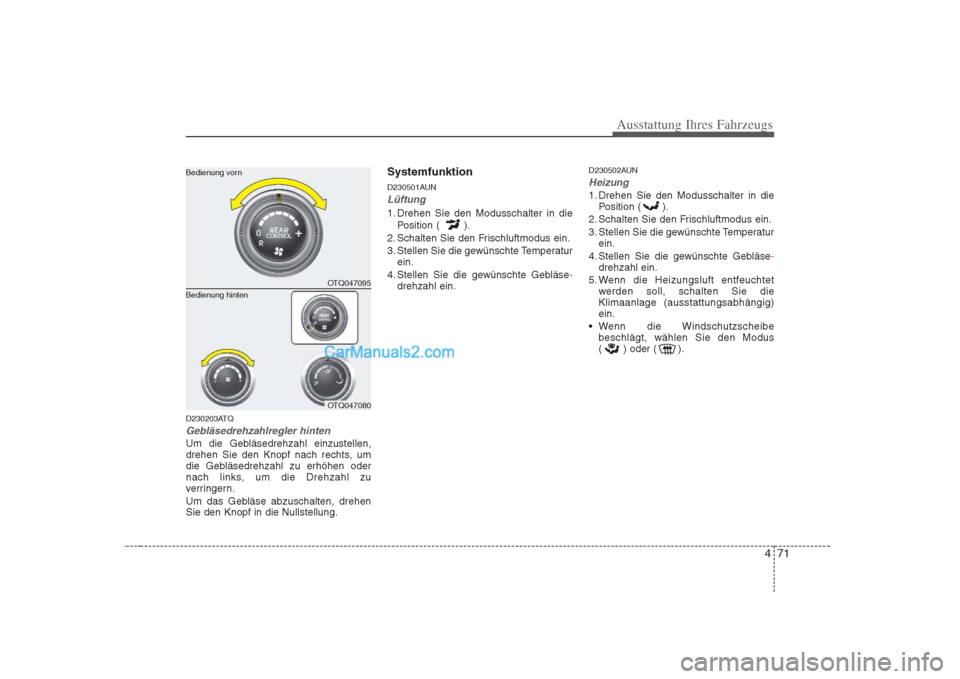

Bedienung vorn
OTQ047079
Bedienung hinten

471
Ausstattung Ihres Fahrzeugs
D230203ATQ
Gebläsedrehzahlregler hinten
Um die Gebläsedrehzahl einzustellen,
drehen Sie den Knopf nach rechts, um
die Gebläsedrehzahl zu erhöhen oder
nach links, um die Drehzahl zu
verringern.
Um das Gebläse abzuschalten, drehen Sie den Knopf in die Nullstellung.Systemfunktion
D230501AUN
Lüftung
1. Drehen Sie den Modusschalter in die
Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse
-drehzahl ein. D230502AUN
Heizung
1. Drehen Sie den Modusschalter in die
Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse
-drehzahl ein.
5. Wenn die Heizungsluft entfeuchtet werden soll, schalten Sie die Klimaanlage (ausstattungsabhängig)ein.
Wenn die Windschutzscheibe beschlägt, wählen Sie den Modus
( ) oder ( ).
OTQ047095
Bedienung vorn
OTQ047080
Bedienung hinten

Ausstattung Ihres Fahrzeugs
72
4

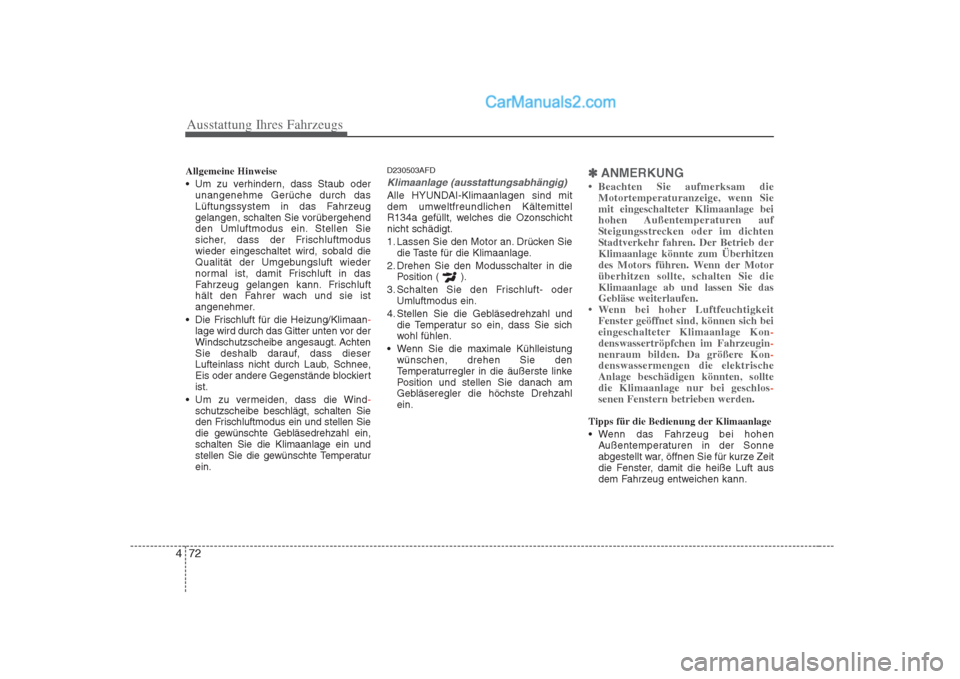

Allgemeine Hinweise
Um zu verhindern, dass Staub oder
unangenehme Gerüche durch das
Lüftungssystem in das Fahrzeug
gelangen, schalten Sie vorübergehend
den Umluftmodus ein. Stellen Sie
sicher, dass der Frischluftmoduswieder eingeschaltet wird, sobald die
Qualität der Umgebungsluft wieder
normal ist, damit Frischluft in das
Fahrzeug gelangen kann. Frischluft
hält den Fahrer wach und sie ist
angenehmer.
Die Frischluft für die Heizung/Klimaan
-lage wird durch das Gitter unten vor der
Windschutzscheibe angesaugt. Achten
Sie deshalb darauf, dass dieser
Lufteinlass nicht durch Laub, Schnee,
Eis oder andere Gegenstände blockiertist.
Um zu vermeiden, dass die Wind
-schutzscheibe beschlägt, schalten Sie
den Frischluftmodus ein und stellen Sie
die gewünschte Gebläsedrehzahl ein,schalten Sie die Klimaanlage ein und
stellen Sie die gewünschte Temperaturein. D230503AFD
Klimaanlage (ausstattungsabhängig)
Alle HYUNDAI-Klimaanlagen sind mit
dem umweltfreundlichen Kältemittel
R134a gefüllt, welches die Ozonschichtnicht schädigt.
1. Lassen Sie den Motor an. Drücken Sie
die Taste für die Klimaanlage.
2. Drehen Sie den Modusschalter in die Position ( ).
3. Schalten Sie den Frischluft- oder Umluftmodus ein.
4. Stellen Sie die Gebläsedrehzahl und die Temperatur so ein, dass Sie sich
wohl fühlen.
Wenn Sie die maximale Kühlleistung wünschen, drehen Sie den
Temperaturregler in die äußerste linke
Position und stellen Sie danach am
Gebläseregler die höchste Drehzahlein.
✽✽ ANMERKUNG

473
Ausstattung Ihres Fahrzeugs

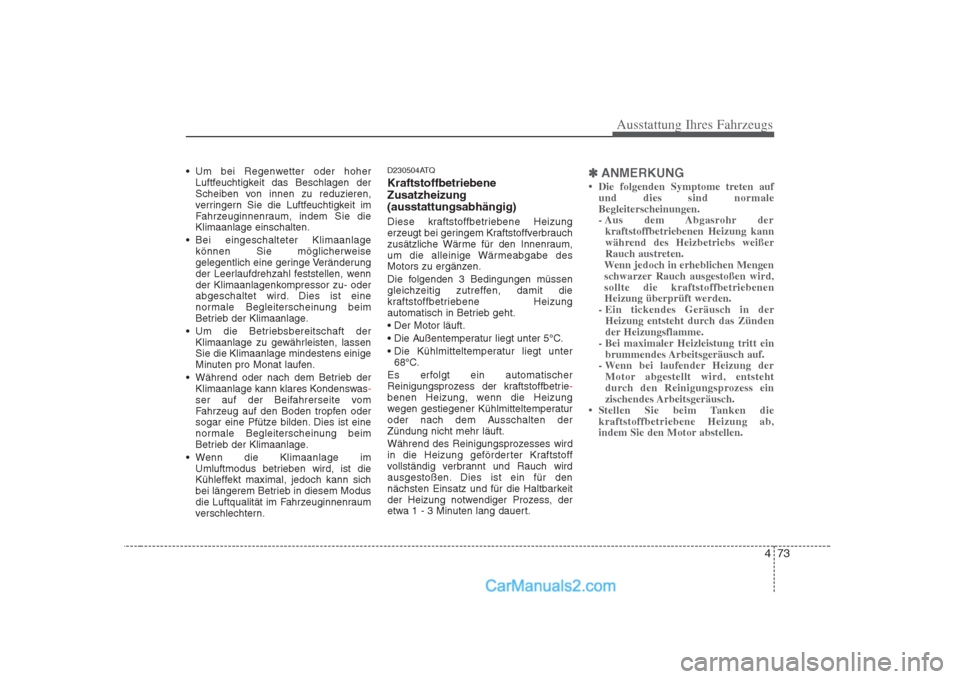

Um bei Regenwetter oder hoherLuftfeuchtigkeit das Beschlagen der
Scheiben von innen zu reduzieren,
verringern Sie die Luftfeuchtigkeit im
Fahrzeuginnenraum, indem Sie dieKlimaanlage einschalten.
Bei eingeschalteter Klimaanlage können Sie möglicherweise
gelegentlich eine geringe Veränderung
der Leerlaufdrehzahl feststellen, wenn
der Klimaanlagenkompressor zu- oder
abgeschaltet wird. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Um die Betriebsbereitschaft der Klimaanlage zu gewährleisten, lassenSie die Klimaanlage mindestens einige
Minuten pro Monat laufen.
Während oder nach dem Betrieb der Klimaanlage kann klares Kondenswas
-ser auf der Beifahrerseite vom
Fahrzeug auf den Boden tropfen oder
sogar eine Pfütze bilden. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Wenn die Klimaanlage im Umluftmodus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum
verschlechtern. D230504ATQ Kraftstoffbetriebene Zusatzheizung(ausstattungsabhängig)
Diese kraftstoffbetriebene Heizung
erzeugt bei geringem Kraftstoffverbrauch
zusätzliche Wärme für den Innenraum,
um die alleinige Wärmeabgabe des
Motors zu ergänzen.
Die folgenden 3 Bedingungen müssen
gleichzeitig zutreffen, damit die
kraftstoffbetriebene Heizung
automatisch in Betrieb geht.


68°C.
Es erfolgt ein automatischer
Reinigungsprozess der kraftstoffbetrie
-benen Heizung, wenn die Heizung
wegen gestiegener Kühlmitteltemperatur
oder nach dem Ausschalten derZündung nicht mehr läuft.
Während des Reinigungsprozesses wird
in die Heizung geförderter Kraftstoff
vollständig verbrannt und Rauch wird
ausgestoßen. Dies ist ein für den
nächsten Einsatz und für die Haltbarkeit
der Heizung notwendiger Prozess, der
etwa 1 - 3 Minuten lang dauert.
✽✽ ANMERKUNG

Ausstattung Ihres Fahrzeugs
74
4

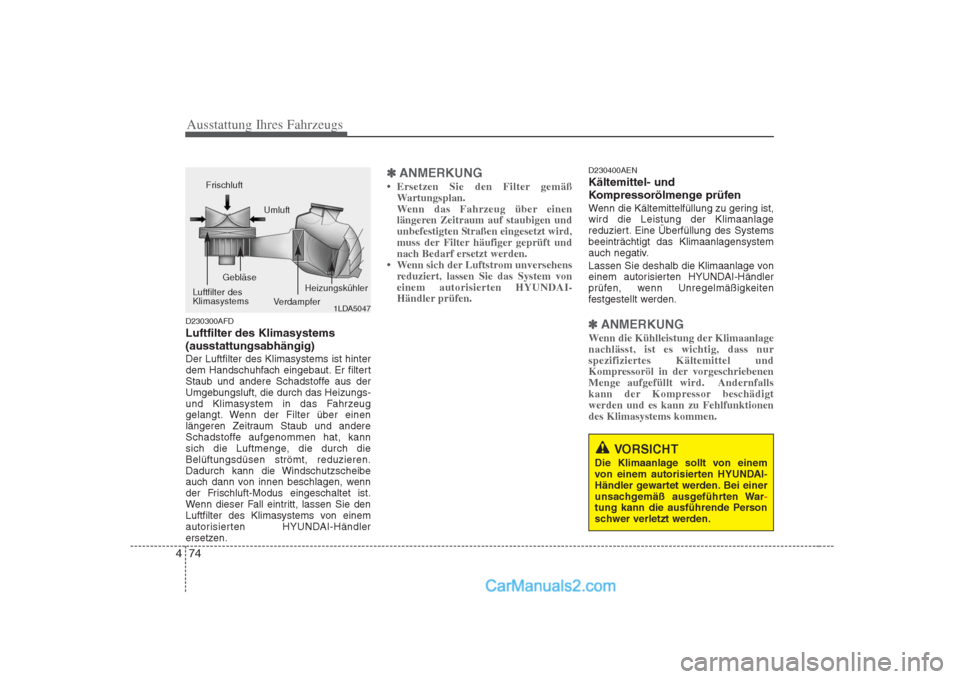

D230300AFD Luftfilter des Klimasystems(ausstattungsabhängig)Der Luftfilter des Klimasystems ist hinter
dem Handschuhfach eingebaut. Er filtert
Staub und andere Schadstoffe aus der
Umgebungsluft, die durch das Heizungs-
und Klimasystem in das Fahrzeug
gelangt. Wenn der Filter über einen
längeren Zeitraum Staub und andere
Schadstoffe aufgenommen hat, kann
sich die Luftmenge, die durch dieBelüftungsdüsen strömt, reduzieren.
Dadurch kann die Windschutzscheibe
auch dann von innen beschlagen, wenn
der Frischluft-Modus eingeschaltet ist.
Wenn dieser Fall eintritt, lassen Sie den
Luftfilter des Klimasystems von einem
autorisierten HYUNDAI-Händler
ersetzen.
✽✽
ANMERKUNG

475
Ausstattung Ihres Fahrzeugs

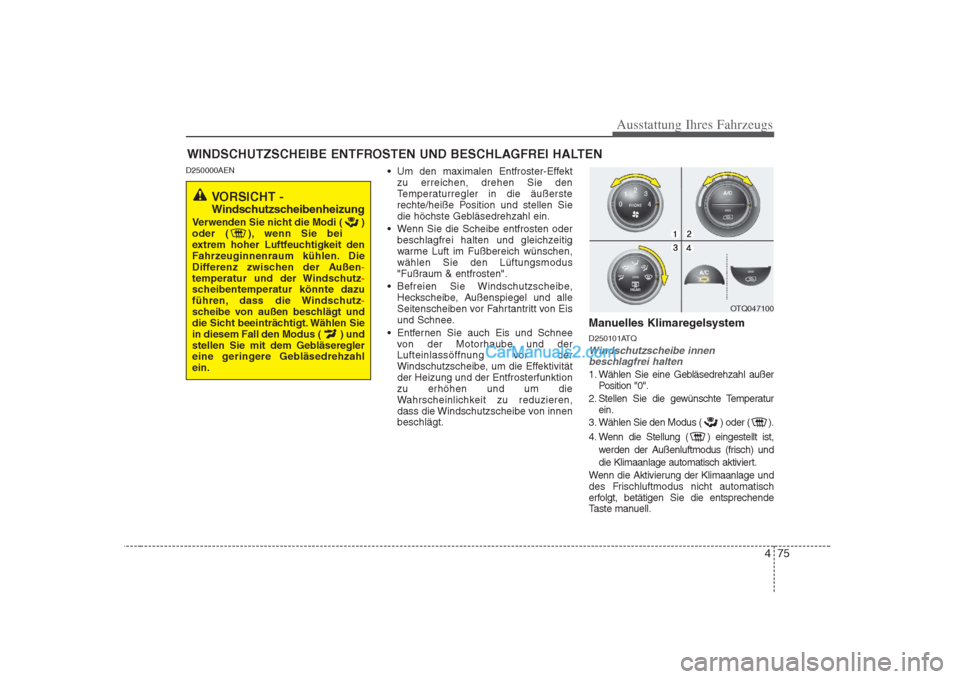

D250000AEN Um den maximalen Entfroster-Effekt
zu erreichen, drehen Sie den
Temperaturregler in die äußerste
rechte/heiße Position und stellen Sie
die höchste Gebläsedrehzahl ein.
Wenn Sie die Scheibe entfrosten oder beschlagfrei halten und gleichzeitig
warme Luft im Fußbereich wünschen,wählen Sie den Lüftungsmodus
"Fußraum & entfrosten".
Befreien Sie Windschutzscheibe, Heckscheibe, Außenspiegel und alle
Seitenscheiben vor Fahrtantritt von Eis
und Schnee.
Entfernen Sie auch Eis und Schnee von der Motorhaube und der
Lufteinlassöffnung vor der
Windschutzscheibe, um die Effektivitätder Heizung und der Entfrosterfunktionzu erhöhen und um die
Wahrscheinlichkeit zu reduzieren,
dass die Windschutzscheibe von innenbeschlägt. Manuelles Klimaregelsystem
D250101ATQ
Windschutzscheibe innen
beschlagfrei halten
1. Wählen Sie eine Gebläsedrehzahl außer Position "0".
2. Stellen Sie die gewünschte Temperatur ein.
3. Wählen Sie den Modus ( ) oder ( ).
4. Wenn die Stellung ( ) eingestellt ist, werden der Außenluftmodus (frisch) und
die Klimaanlage automatisch aktiviert.
Wenn die Aktivierung der Klimaanlage und
des Frischluftmodus nicht automatisch
erfolgt, betätigen Sie die entsprechende
Taste manuell.
WINDSCHUTZSCHEIBE ENTFROSTEN UND BESCHLAGFREI HALTEN
OTQ047100
VORSICHT -
Windschutzscheibenheizung
Verwenden Sie nicht die Modi ( )
oder ( ), wenn Sie bei
extrem hoher Luftfeuchtigkeit den
Fahrzeuginnenraum kühlen. Die
Differenz zwischen der Außen
-temperatur und der Windschutz-scheibentemperatur könnte dazu
führen, dass die Windschutz-scheibe von außen beschlägt und
die Sicht beeinträchtigt. Wählen Sie
in diesem Fall den Modus ( ) und
stellen Sie mit dem Gebläseregler
eine geringere Gebläsedrehzahlein.

Ausstattung Ihres Fahrzeugs
76
4

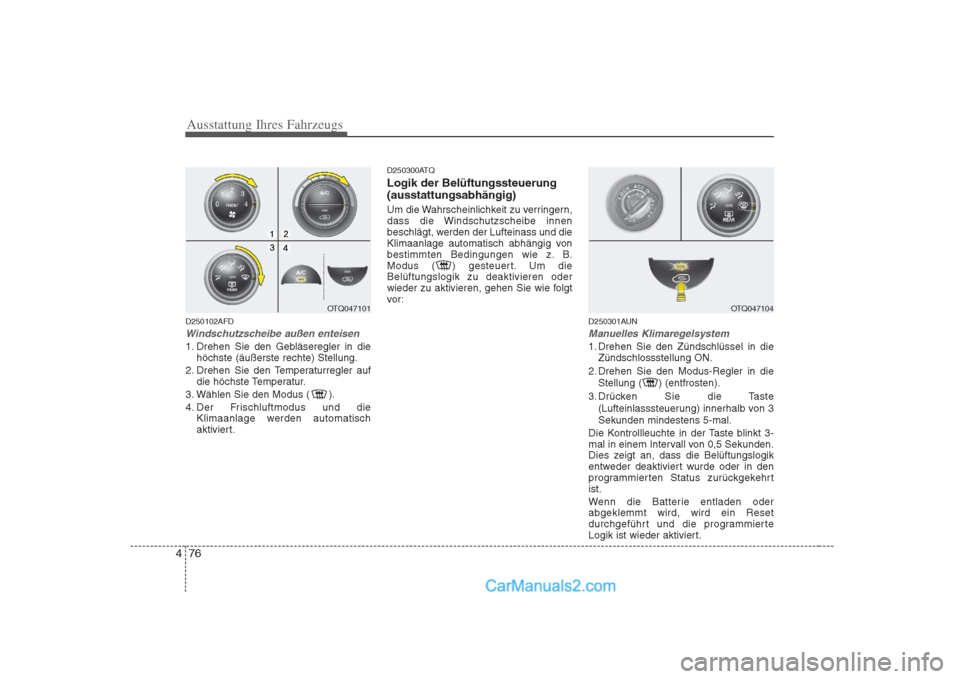

D250102AFD
Windschutzscheibe außen enteisen
1. Drehen Sie den Gebläseregler in die
höchste (äußerste rechte) Stellung.
2. Drehen Sie den Temperaturregler auf die höchste Temperatur.
3. Wählen Sie den Modus ( ).
4. Der Frischluftmodus und die Klimaanlage werden automatisch
aktiviert. D250300ATQ Logik der Belüftungssteuerung (ausstattungsabhängig)
Um die Wahrscheinlichkeit zu verringern,
dass die Windschutzscheibe innen
beschlägt, werden der Lufteinass und die
Klimaanlage automatisch abhängig von
bestimmten Bedingungen wie z. B.
Modus ( ) gesteuert. Um dieBelüftungslogik zu deaktivieren oder
wieder zu aktivieren, gehen Sie wie folgt
vor :
D250301AUN
Manuelles Klimaregelsystem
1. Drehen Sie den Zündschlüssel in dieZündschlossstellung ON.
2. Drehen Sie den Modus-Regler in die Stellung ( ) (entfrosten).
3. Drücken Sie die Taste (Lufteinlasssteuerung) innerhalb von 3 Sekunden mindestens 5-mal.
Die Kontrollleuchte in der Taste blinkt 3-
mal in einem Intervall von 0,5 Sekunden.
Dies zeigt an, dass die Belüftungslogik
entweder deaktiviert wurde oder in den
programmierten Status zurückgekehrtist.
Wenn die Batterie entladen oder abgeklemmt wird, wird ein Reset
durchgeführt und die programmierte
Logik ist wieder aktiviert.
OTQ047101OTQ047104

477
Ausstattung Ihres Fahrzeugs

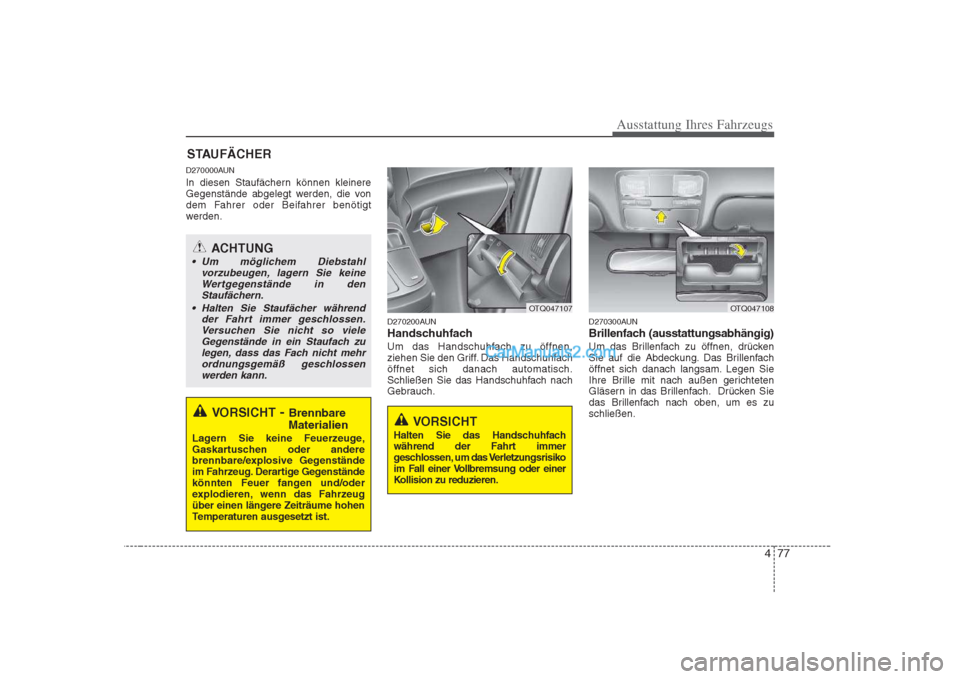

D270000AUN
In diesen Staufächern können kleinere
Gegenstände abgelegt werden, die von
dem Fahrer oder Beifahrer benötigt
werden.D270200AUN
Handschuhfach
Um das Handschuhfach zu öffnen,
ziehen Sie den Griff. Das Handschuhfachöffnet sich danach automatisch.
Schließen Sie das Handschuhfach nach
Gebrauch.D270300AUN
Brillenfach (ausstattungsabhängig)
Um das Brillenfach zu öffnen, drücken
Sie auf die Abdeckung. Das Brillenfach
öffnet sich danach langsam. Legen Sie
Ihre Brille mit nach außen gerichteten
Gläsern in das Brillenfach. Drücken Sie
das Brillenfach nach oben, um es zuschließen.
STAUFÄCHER
VORSICHT
- Brennbare
Materialien
Lagern Sie keine Feuerzeuge,
Gaskartuschen oder andere
brennbare/explosive Gegenstände
im Fahrzeug. Derartige Gegenstände
könnten Feuer fangen und/oder
explodieren, wenn das Fahrzeug
über einen längere Zeiträume hohen
Temperaturen ausgesetzt ist.
ACHTUNG
Um möglichem Diebstahl vorzubeugen, lagern Sie keineWertgegenstände in denStaufächern.
Halten Sie Staufächer während der Fahrt immer geschlossen.Versuchen Sie nicht so vieleGegenstände in ein Staufach zu legen, dass das Fach nicht mehr
ordnungsgemäß geschlossen werden kann.
VORSICHT
Halten Sie das Handschuhfach
während der Fahrt immer
geschlossen, um das Verletzungsrisiko
im Fall einer Vollbremsung oder einer
Kollision zu reduzieren.
OTQ047107OTQ047108

Ausstattung Ihres Fahrzeugs
78
4

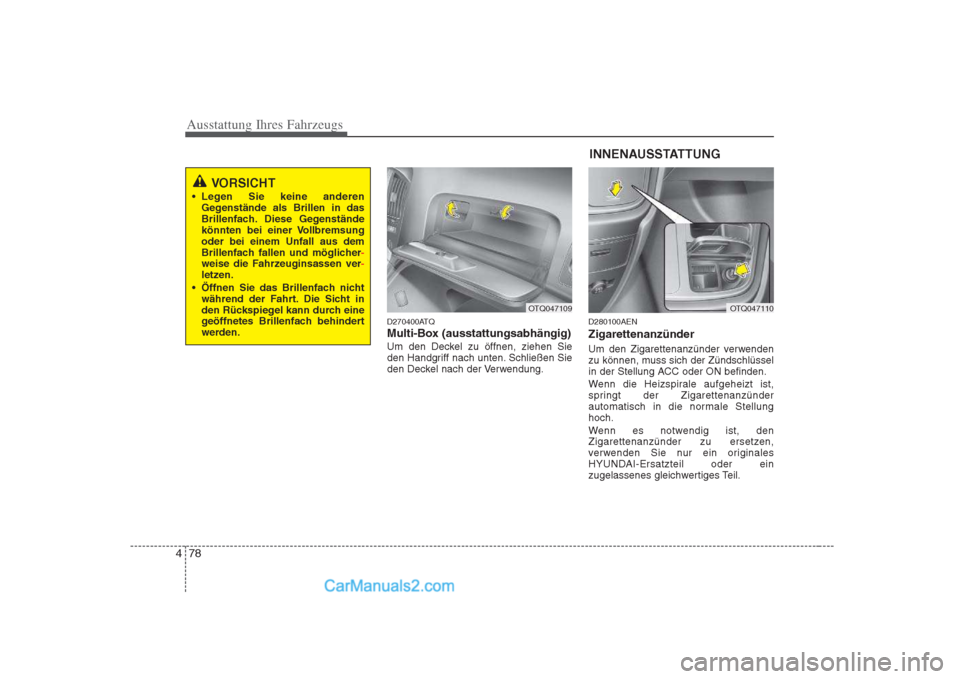

D270400ATQ
Multi-Box (ausstattungsabhängig)
Um den Deckel zu öffnen, ziehen Sie
den Handgriff nach unten. Schließen Sie
den Deckel nach der Verwendung. D280100AEN Zigarettenanzünder
Um den Zigarettenanzünder verwenden
zu können, muss sich der Zündschlüssel
in der Stellung ACC oder ON befinden.
Wenn die Heizspirale aufgeheizt ist,
springt der Zigarettenanzünder
automatisch in die normale Stellunghoch.
Wenn es notwendig ist, den
Zigarettenanzünder zu ersetzen,
verwenden Sie nur ein originales
HYUNDAI-Ersatzteil oder ein
zugelassenes gleichwertiges Teil.
VORSICHT
Legen Sie keine anderen Gegenstände als Brillen in das
Brillenfach. Diese Gegenstände
könnten bei einer Vollbremsungoder bei einem Unfall aus dem
Brillenfach fallen und möglicher
-weise die Fahrzeuginsassen ver-letzen.
Öffnen Sie das Brillenfach nicht während der Fahrt. Die Sicht in
den Rückspiegel kann durch eine
geöffnetes Brillenfach behindert
werden.
OTQ047109 INNENAUSSTATTUNGOTQ047110

479
Ausstattung Ihres Fahrzeugs
D280200ATQ

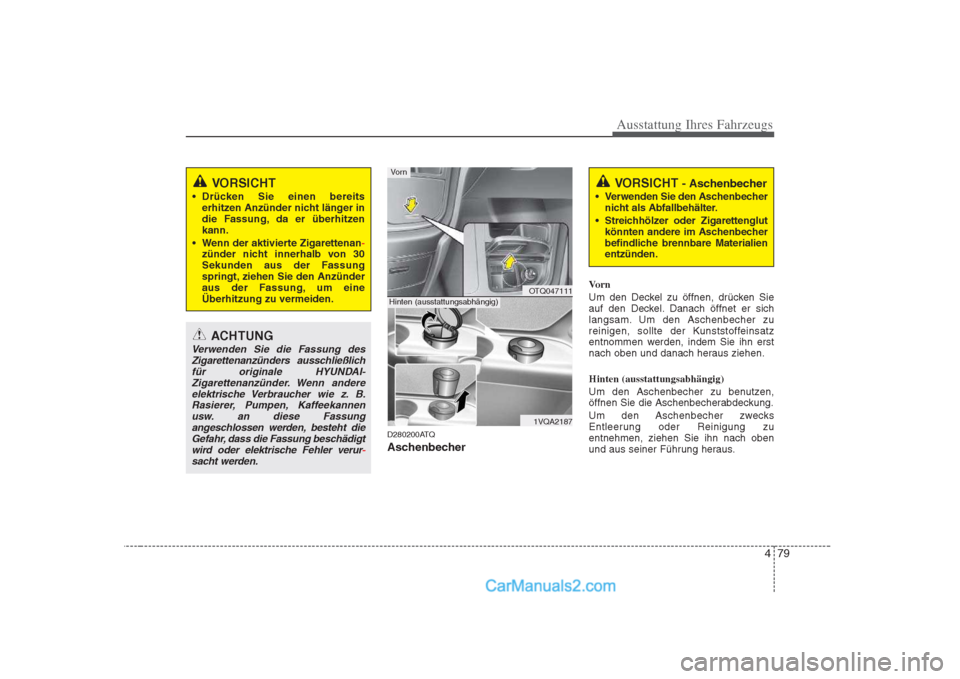

AschenbecherVorn
Um den Deckel zu öffnen, drücken Sie
auf den Deckel. Danach öffnet er sich
langsam. Um den Aschenbecher zu
reinigen, sollte der Kunststoffeinsatz
entnommen werden, indem Sie ihn erst
nach oben und danach heraus ziehen. Hinten (ausstattungsabhängig)
Um den Aschenbecher zu benutzen,
öffnen Sie die Aschenbecherabdeckung.
Um den Aschenbecher zwecks
Entleerung oder Reinigung zuentnehmen, ziehen Sie ihn nach oben
und aus seiner Führung heraus.
ACHTUNG
Verwenden Sie die Fassung des
Zigarettenanzünders ausschließlich für originale HYUNDAI-Zigarettenanzünder. Wenn andereelektrische Verbraucher wie z. B.
Rasierer, Pumpen, Kaffeekannen usw. an diese Fassungangeschlossen werden, besteht die Gefahr, dass die Fassung beschädigt
wird oder elektrische Fehler verur
-sacht werden.
VORSICHT
Drücken Sie einen bereits erhitzen Anzünder nicht länger in
die Fassung, da er überhitzenkann.
Wenn der aktivierte Zigarettenan
-zünder nicht innerhalb von 30
Sekunden aus der Fassung
springt, ziehen Sie den Anzünder
aus der Fassung, um eineÃœberhitzung zu vermeiden.
VORSICHT - Aschenbecher
Verwenden Sie den Aschenbecher nicht als Abfallbehälter.
Streichhölzer oder Zigarettenglut könnten andere im Aschenbecher
befindliche brennbare Materialienentzünden.
OTQ047111
1VQA2187
Hinten (ausstattungsabhängig)
Vo r n
