Ausstattung Ihres Fahrzeugs
30
4
D140100AUN

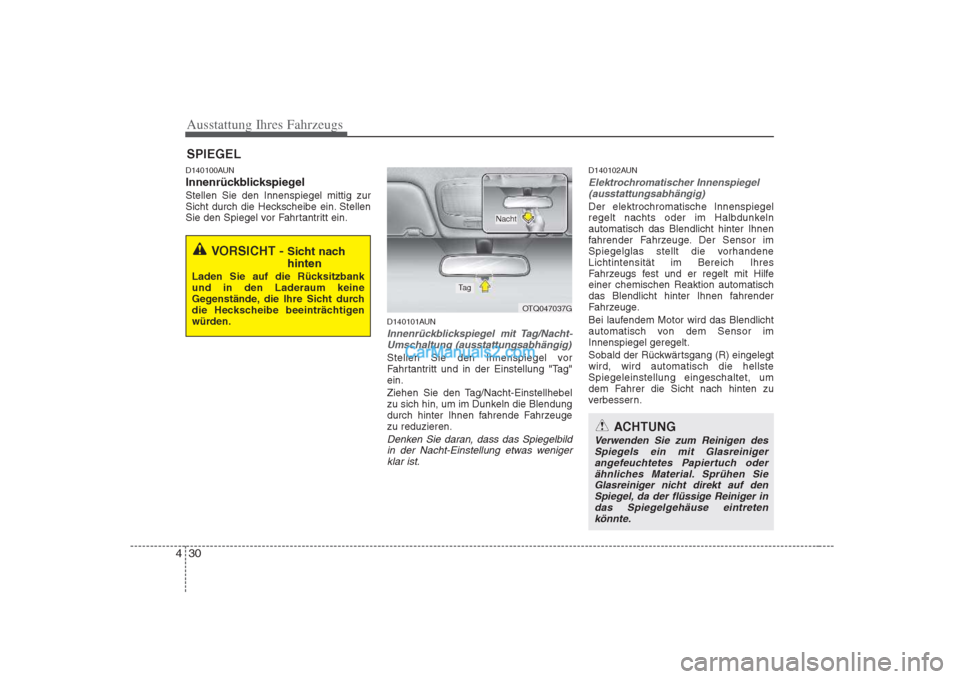

InnenrückblickspiegelStellen Sie den Innenspiegel mittig zur
Sicht durch die Heckscheibe ein. Stellen
Sie den Spiegel vor Fahrtantritt ein.
D140101AUN
Innenrückblickspiegel mit Tag/Nacht-Umschaltung (ausstattungsabhängig)
Stellen Sie den Innenspiegel vor
Fahrtantritt und in der Einstellung "Tag"ein.
Ziehen Sie den Tag/Nacht-Einstellhebel
zu sich hin, um im Dunkeln die Blendung
durch hinter Ihnen fahrende Fahrzeugezu reduzieren.
Denken Sie daran, dass das Spiegelbildin der Nacht-Einstellung etwas weniger klar ist.
D140102AUN
Elektrochromatischer Innenspiegel
(ausstattungsabhängig)
Der elektrochromatische Innenspiegel
regelt nachts oder im Halbdunkelnautomatisch das Blendlicht hinter Ihnen
fahrender Fahrzeuge. Der Sensor im
Spiegelglas stellt die vorhandeneLichtintensität im Bereich Ihres
Fahrzeugs fest und er regelt mit Hilfeeiner chemischen Reaktion automatisch
das Blendlicht hinter Ihnen fahrender
Fahrzeuge.
Bei laufendem Motor wird das Blendlicht
automatisch von dem Sensor imInnenspiegel geregelt.
Sobald der Rückwärtsgang (R) eingelegt wird, wird automatisch die hellsteSpiegeleinstellung eingeschaltet, um
dem Fahrer die Sicht nach hinten zu
verbessern.
SPIEGEL
VORSICHT -
Sicht nach hinten
Laden Sie auf die Rücksitzbank und in den Laderaum keine
Gegenstände, die Ihre Sicht durch
die Heckscheibe beeinträchtigen
würden.
ACHTUNG
Verwenden Sie zum Reinigen des Spiegels ein mit Glasreiniger angefeuchtetes Papiertuch oderähnliches Material. Sprühen Sie
Glasreiniger nicht direkt auf den Spiegel, da der flüssige Reiniger indas Spiegelgehäuse eintreten könnte.
OTQ047037G
Nacht
Ta g

431
Ausstattung Ihres Fahrzeugs
VORSICHT - Außenspiegel
Das rechte Außenspiegelglas ist konvex. Bei einigen Länderver
-sionen ist auch das linke
Außenspiegelglas konvex. Ob-jekte im Spiegelbild sind näher
am Fahrzeug, als sie im Spiegel-bild erscheinen.
Schauen Sie bei einem Spurwechsel in den Innenspiegel
oder direkt nach hinten, um den
tatsächlichen Abstand folgender
Fahrzeuge festzustellen.
ACHTUNG
Kratzen Sie Eis nicht von den
Spiegelgläsern, da hierdurch dieSpiegeloberflächen beschädigt
werden könnten. Wenn Eis dasEinstellen eines Spiegels verhindern sollte, versuchen Sienicht, den Spiegel mit Gewalt zu
verstellen. Um Eis zu entfernen,verwenden Sie Enteiserspray oder einen Schwamm bzw. weichenLappen mit sehr warmem Wasser.

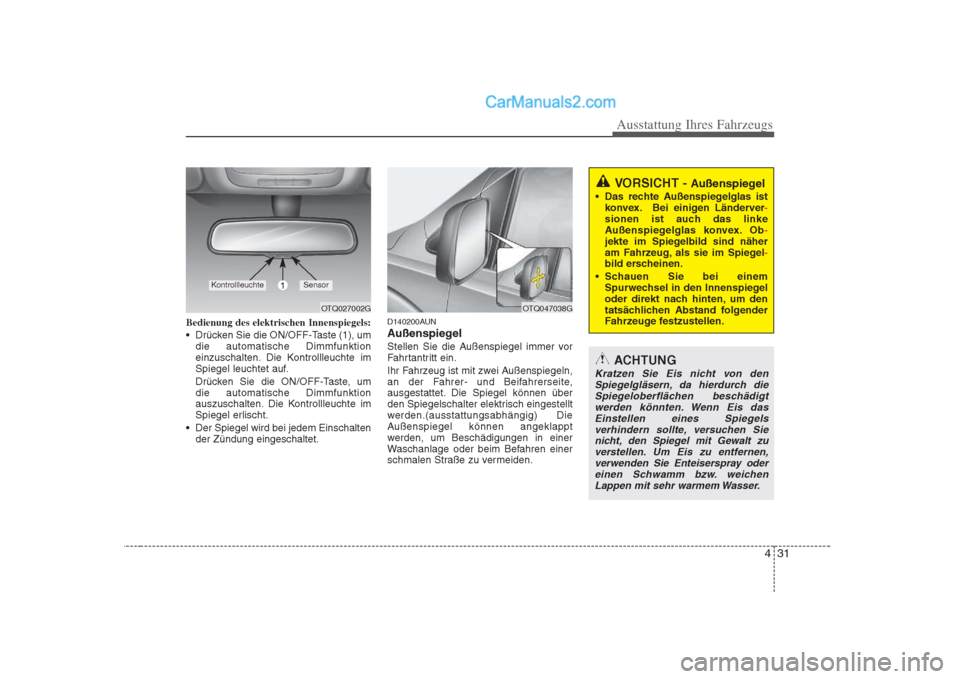

Bedienung des elektrischen Innenspiegels:
Drücken Sie die ON/OFF-Taste (1), um die automatische Dimmfunktion
einzuschalten. Die Kontrollleuchte im
Spiegel leuchtet auf.
Drücken Sie die ON/OFF-Taste, um die automatische Dimmfunktion
auszuschalten. Die Kontrollleuchte im
Spiegel erlischt.
Der Spiegel wird bei jedem Einschalten der Zündung eingeschaltet. D140200AUN
Außenspiegel
Stellen Sie die Außenspiegel immer vor
Fahrtantritt ein.
Ihr Fahrzeug ist mit zwei Außenspiegeln,
an der Fahrer- und Beifahrerseite,
ausgestattet. Die Spiegel können über
den Spiegelschalter elektrisch eingestellt
werden.(ausstattungsabhängig) Die
Außenspiegel können angeklappt
werden, um Beschädigungen in einer
Waschanlage oder beim Befahren einer
schmalen Straße zu vermeiden.
OTQ027002GOTQ047038G
1KontrollleuchteSensor

Ausstattung Ihres Fahrzeugs
32
4
D140201AEN

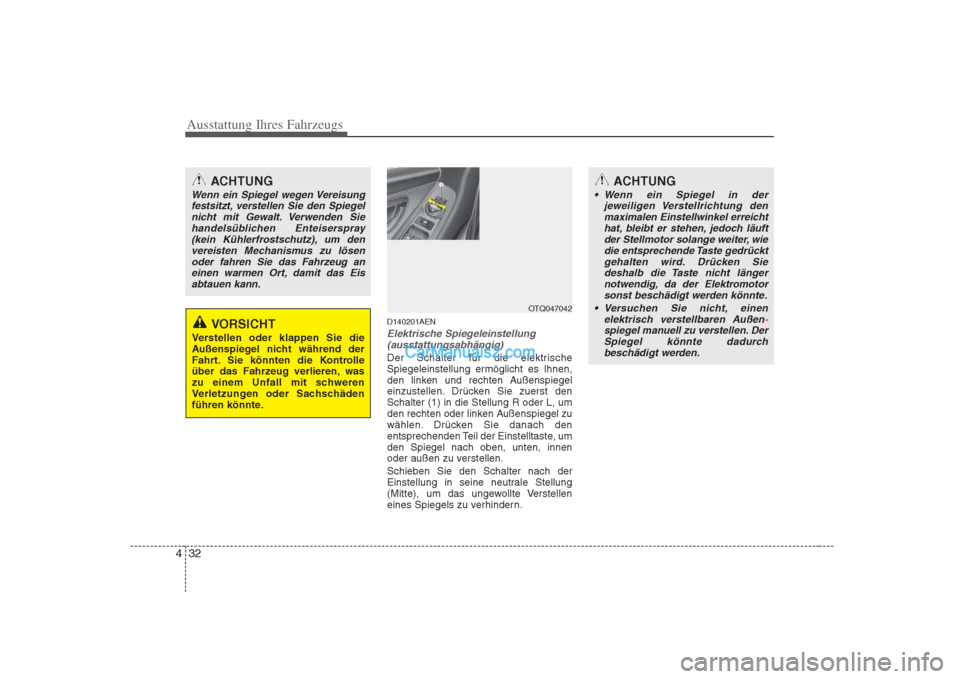

Elektrische Spiegeleinstellung
(ausstattungsabhängig)
Der Schalter für die elektrische
Spiegeleinstellung ermöglicht es Ihnen,
den linken und rechten Außenspiegel
einzustellen. Drücken Sie zuerst denSchalter (1) in die Stellung R oder L, um
den rechten oder linken Außenspiegel zu
wählen. Drücken Sie danach den
entsprechenden Teil der Einstelltaste, umden Spiegel nach oben, unten, innen
oder außen zu verstellen. Schieben Sie den Schalter nach der
Einstellung in seine neutrale Stellung
(Mitte), um das ungewollte Verstellen
eines Spiegels zu verhindern.
ACHTUNG
Wenn ein Spiegel wegen Vereisungfestsitzt, verstellen Sie den Spiegelnicht mit Gewalt. Verwenden Sie handelsüblichen Enteiserspray
(kein Kühlerfrostschutz), um denvereisten Mechanismus zu lösenoder fahren Sie das Fahrzeug an einen warmen Ort, damit das Eis
abtauen kann.
VORSICHT
Verstellen oder klappen Sie die
Außenspiegel nicht während der
Fahrt. Sie könnten die Kontrolle
über das Fahrzeug verlieren, was
zu einem Unfall mit schweren
Verletzungen oder Sachschäden
führen könnte.
OTQ047042
ACHTUNG
Wenn ein Spiegel in der jeweiligen Verstellrichtung denmaximalen Einstellwinkel erreicht hat, bleibt er stehen, jedoch läuft
der Stellmotor solange weiter, wie die entsprechende Taste gedrücktgehalten wird. Drücken Sie deshalb die Taste nicht länger
notwendig, da der Elektromotor sonst beschädigt werden könnte.
Versuchen Sie nicht, einen elektrisch verstellbaren Außen
-spiegel manuell zu verstellen. Der
Spiegel könnte dadurch beschädigt werden.

433
Ausstattung Ihres Fahrzeugs
D140202AEN

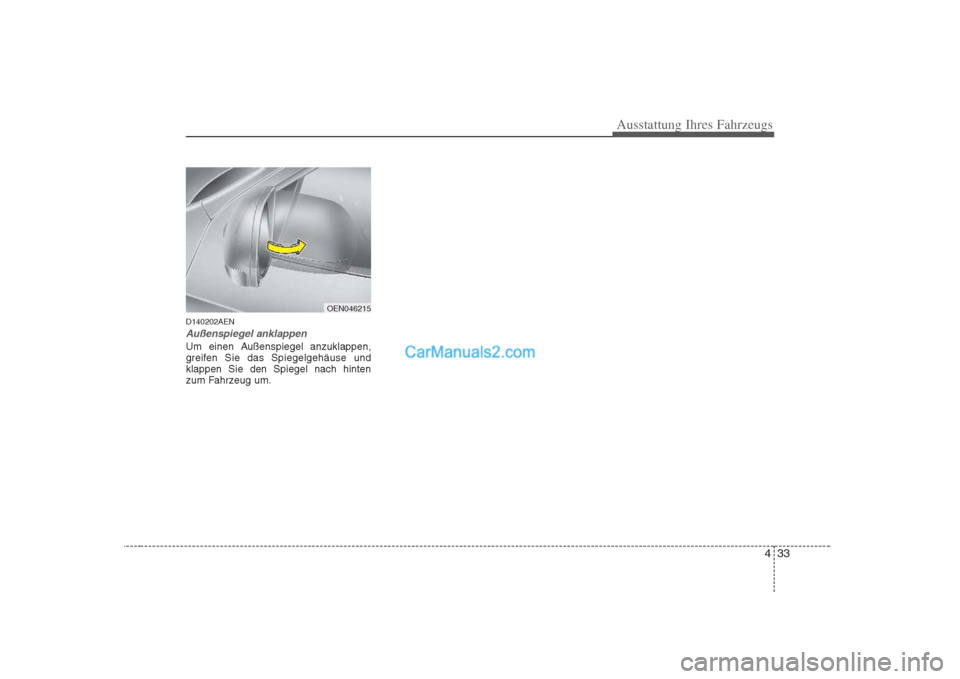

Außenspiegel anklappen
Um einen Außenspiegel anzuklappen,
greifen Sie das Spiegelgehäuse undklappen Sie den Spiegel nach hinten
zum Fahrzeug um.
OEN046215

Ausstattung Ihres Fahrzeugs
34
4

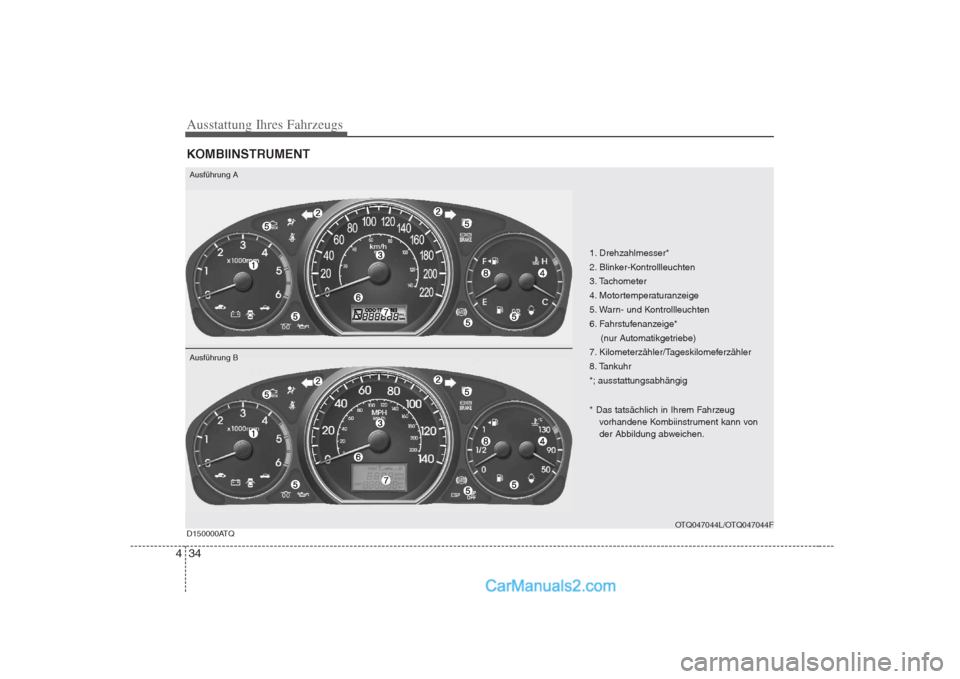

KOMBIINSTRUMENT
1. Drehzahlmesser*
2. Blinker-Kontrollleuchten
3. Tachometer
4. Motortemperaturanzeige
5. Warn- und Kontrollleuchten
6. Fahrstufenanzeige*
(nur Automatikgetriebe)
7. Kilometerzähler/Tageskilomeferzähler
8. Tankuhr
*; ausstattungsabhängig
* Das tatsächlich in Ihrem Fahrzeug vorhandene Kombiinstrument kann von
der Abbildung abweichen.
OTQ047044L/OTQ047044F
D150000ATQ
Ausführung A
Ausführung B

435
Ausstattung Ihres Fahrzeugs
ACHTUNG
Lassen Sie die Motordrehzahl nichtin den ROTEN BEREICH gelangen.
Dies kann zu schweren Motorschä
-den führen.
D150100AEN-EE

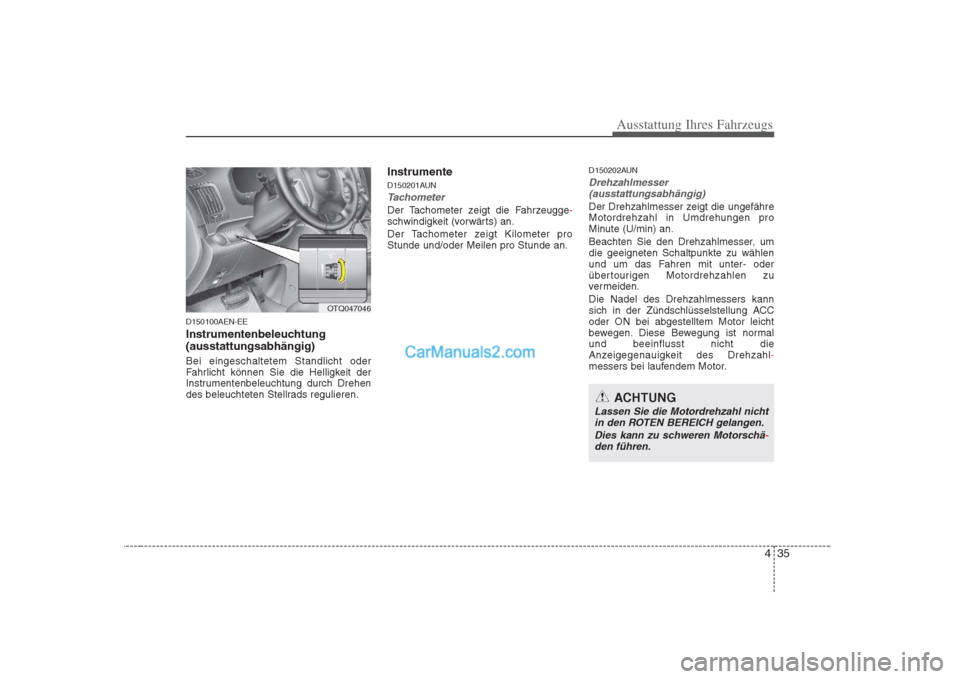

Instrumentenbeleuchtung (ausstattungsabhängig) Bei eingeschaltetem Standlicht oder
Fahrlicht können Sie die Helligkeit der
Instrumentenbeleuchtung durch Drehen
des beleuchteten Stellrads regulieren. Instrumente
D150201AUN
Tachometer
Der Tachometer zeigt die Fahrzeugge-schwindigkeit (vorwärts) an.
Der Tachometer zeigt Kilometer pro Stunde und/oder Meilen pro Stunde an.
D150202AUN
Drehzahlmesser
(ausstattungsabhängig)
Der Drehzahlmesser zeigt die ungefähre Motordrehzahl in Umdrehungen pro
Minute (U/min) an.
Beachten Sie den Drehzahlmesser, um die geeigneten Schaltpunkte zu wählen
und um das Fahren mit unter- oder
übertourigen Motordrehzahlen zu
vermeiden. Die Nadel des Drehzahlmessers kann
sich in der Zündschlüsselstellung ACCoder ON bei abgestelltem Motor leicht
bewegen. Diese Bewegung ist normalund beeinflusst nicht die
Anzeigegenauigkeit des Drehzahl
-messers bei laufendem Motor.
OTQ047046

Ausstattung Ihres Fahrzeugs
36
4
D150203AUN

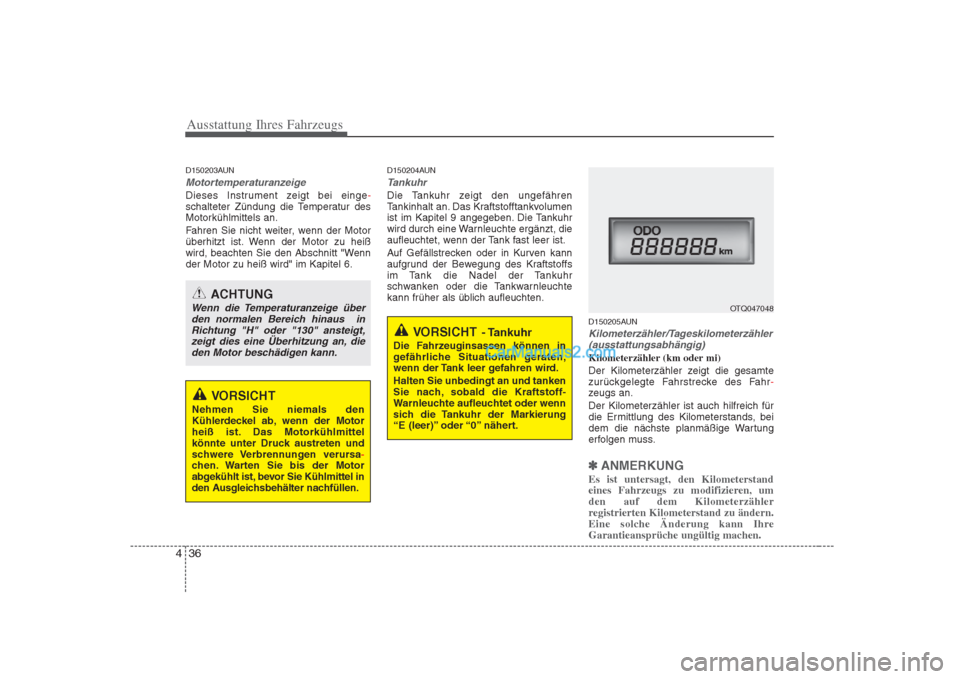

Motortemperaturanzeige
Dieses Instrument zeigt bei einge-schalteter Zündung die Temperatur des
Motorkühlmittels an.
Fahren Sie nicht weiter, wenn der Motor
überhitzt ist. Wenn der Motor zu heiß
wird, beachten Sie den Abschnitt "Wennder Motor zu heiß wird" im Kapitel 6. D150204AUN
Tankuhr
Die Tankuhr zeigt den ungefähren
Tankinhalt an. Das Kraftstofftankvolumen
ist im Kapitel 9 angegeben. Die Tankuhr
wird durch eine Warnleuchte ergänzt, die
aufleuchtet, wenn der Tank fast leer ist.
Auf Gefällstrecken oder in Kurven kann
aufgrund der Bewegung des Kraftstoffs
im Tank die Nadel der Tankuhr
schwanken oder die Tankwarnleuchte
kann früher als üblich aufleuchten.
D150205AUN
Kilometerzähler/Tageskilometerzähler(ausstattungsabhängig)
Kilometerzähler (km oder mi)
Der Kilometerzähler zeigt die gesamte
zurückgelegte Fahrstrecke des Fahr
-zeugs an. Der Kilometerzähler ist auch hilfreich für
die Ermittlung des Kilometerstands, bei
dem die nächste planmäßige Wartung
erfolgen muss.
✽✽ ANMERKUNG
Es ist untersagt, den Kilometerstand
eines Fahrzeugs zu modifizieren, umden auf dem Kilometerzähler
registrierten Kilometerstand zu ändern.
Eine solche Änderung kann IhreGarantieansprüche ungültig machen.
ACHTUNG
Wenn die Temperaturanzeige über den normalen Bereich hinaus inRichtung "H" oder "130" ansteigt, zeigt dies eine Überhitzung an, die den Motor beschädigen kann.
VORSICHT
Nehmen Sie niemals den
Kühlerdeckel ab, wenn der Motor
heiß ist. Das Motorkühlmittel
könnte unter Druck austreten und
schwere Verbrennungen verursa
-chen. Warten Sie bis der Motor
abgekühlt ist, bevor Sie Kühlmittel in
den Ausgleichsbehälter nachfüllen.
VORSICHT - Tankuhr
Die Fahrzeuginsassen können in
gefährliche Situationen geraten,
wenn der Tank leer gefahren wird. Halten Sie unbedingt an und tanken
Sie nach, sobald die Kraftstoff-
Warnleuchte aufleuchtet oder wenn
sich die Tankuhr der Markierung
“E (leer)” oder “0” nähert.
OTQ047048

437
Ausstattung Ihres Fahrzeugs

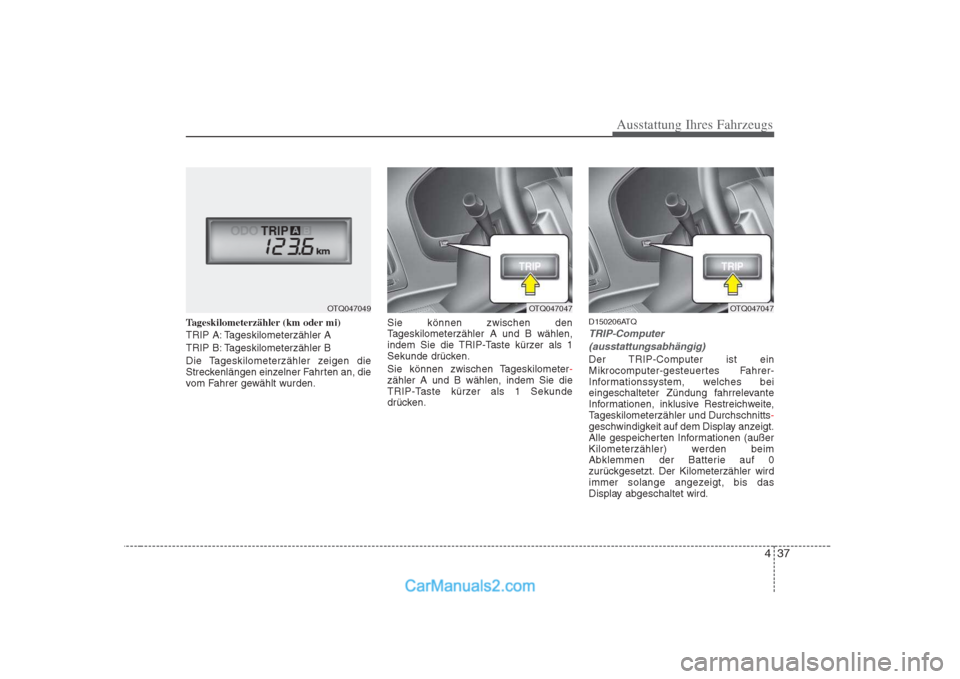

Tageskilometerzähler (km oder mi)
TRIP A: Tageskilometerzähler A
TRIP B: Tageskilometerzähler B
Die Tageskilometerzähler zeigen die
Streckenlängen einzelner Fahrten an, die
vom Fahrer gewählt wurden.Sie können zwischen den
Tageskilometerzähler A und B wählen,
indem Sie die TRIP-Taste kürzer als 1
Sekunde drücken.
Sie können zwischen Tageskilometer
-zähler A und B wählen, indem Sie die
TRIP-Taste kürzer als 1 Sekunde
drücken.D150206ATQ
TRIP-Computer
(ausstattungsabhängig)
Der TRIP-Computer ist ein
Mikrocomputer-gesteuertes Fahrer-
Informationssystem, welches bei
eingeschalteter Zündung fahrrelevante
Informationen, inklusive Restreichweite,
Tageskilometerzähler und Durchschnitts
-geschwindigkeit auf dem Display anzeigt.
Alle gespeicherten Informationen (außer
Kilometerzähler) werden beim
Abklemmen der Batterie auf 0
zurückgesetzt. Der Kilometerzähler wird
immer solange angezeigt, bis das
Display abgeschaltet wird.
OTQ047049OTQ047047OTQ047047

Ausstattung Ihres Fahrzeugs
38
4

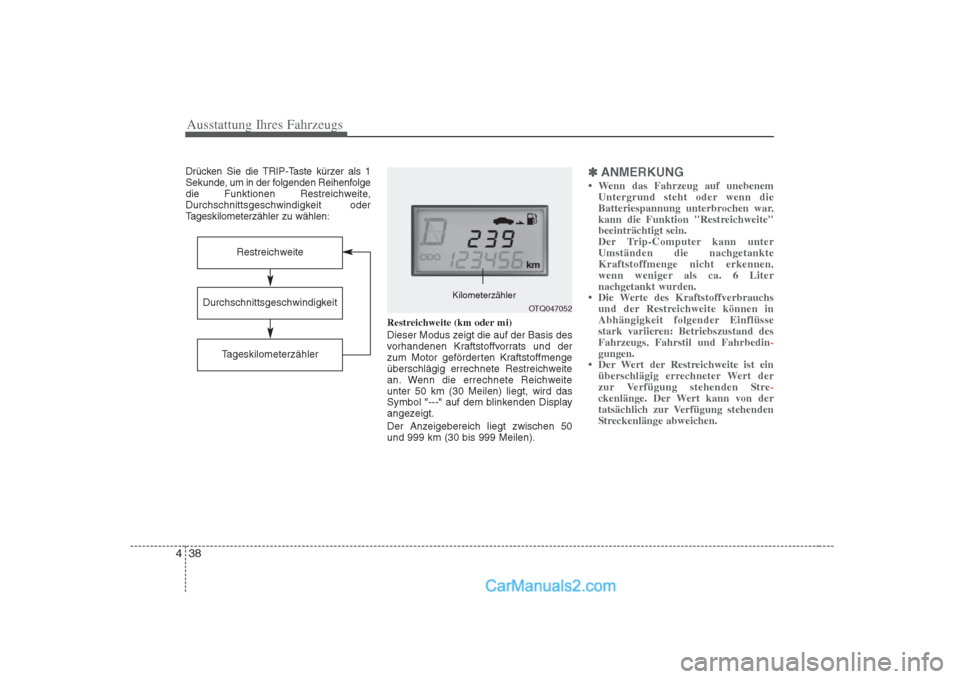

Drücken Sie die TRIP-Taste kürzer als 1
Sekunde, um in der folgenden Reihenfolge
die Funktionen Restreichweite,
Durchschnittsgeschwindigkeit oder
Tageskilometerzähler zu wählen:
Restreichweite (km oder mi)
Dieser Modus zeigt die auf der Basis des
vorhandenen Kraftstoffvorrats und der
zum Motor geförderten Kraftstoffmenge
überschlägig errechnete Restreichweite
an. Wenn die errechnete Reichweiteunter 50 km (30 Meilen) liegt, wird das
Symbol "---" auf dem blinkenden Display
angezeigt.
Der Anzeigebereich liegt zwischen 50 und 999 km (30 bis 999 Meilen).✽✽ANMERKUNG

439
Ausstattung Ihres Fahrzeugs

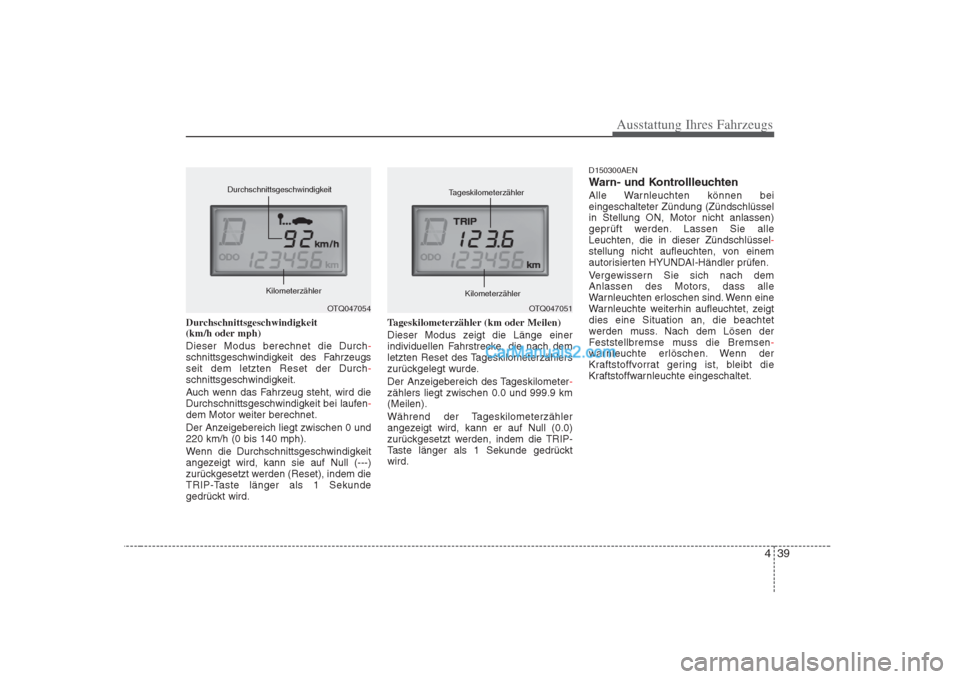

Durchschnittsgeschwindigkeit
(km/h oder mph) Dieser Modus berechnet die Durch
-schnittsgeschwindigkeit des Fahrzeugs seit dem letzten Reset der Durch-schnittsgeschwindigkeit.
Auch wenn das Fahrzeug steht, wird die
Durchschnittsgeschwindigkeit bei laufen
-dem Motor weiter berechnet.
Der Anzeigebereich liegt zwischen 0 und 220 km/h (0 bis 140 mph).
Wenn die Durchschnittsgeschwindigkeit
angezeigt wird, kann sie auf Null (---)
zurückgesetzt werden (Reset), indem die
TRIP-Taste länger als 1 Sekunde
gedrückt wird.Tageskilometerzähler (km oder Meilen)
Dieser Modus zeigt die Länge einer
individuellen Fahrstrecke, die nach dem
letzten Reset des Tageskilometerzählers
zurückgelegt wurde.
Der Anzeigebereich des Tageskilometer
-zählers liegt zwischen 0.0 und 999.9 km (Meilen).
Während der Tageskilometerzähler
angezeigt wird, kann er auf Null (0.0)
zurückgesetzt werden, indem die TRIP-
Taste länger als 1 Sekunde gedrücktwird.D150300AEN
Warn- und Kontrollleuchten
Alle Warnleuchten können bei eingeschalteter Zündung (Zündschlüsselin Stellung ON, Motor nicht anlassen)
geprüft werden. Lassen Sie alleLeuchten, die in dieser Zündschlüssel
-stellung nicht aufleuchten, von einem
autorisierten HYUNDAI-Händler prüfen.
Vergewissern Sie sich nach dem
Anlassen des Motors, dass alle
Warnleuchten erloschen sind. Wenn eine
Warnleuchte weiterhin aufleuchtet, zeigtdies eine Situation an, die beachtet
werden muss. Nach dem Lösen der
Feststellbremse muss die Bremsen
-warnleuchte erlöschen. Wenn der
Kraftstoffvorrat gering ist, bleibt die
Kraftstoffwarnleuchte eingeschaltet.
OTQ047054
Durchschnittsgeschwindigkeit
KilometerzählerOTQ047051
Tageskilometerzähler
Kilometerzähler
