Hyundai H-1 (Grand Starex) 2009 Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
20
4

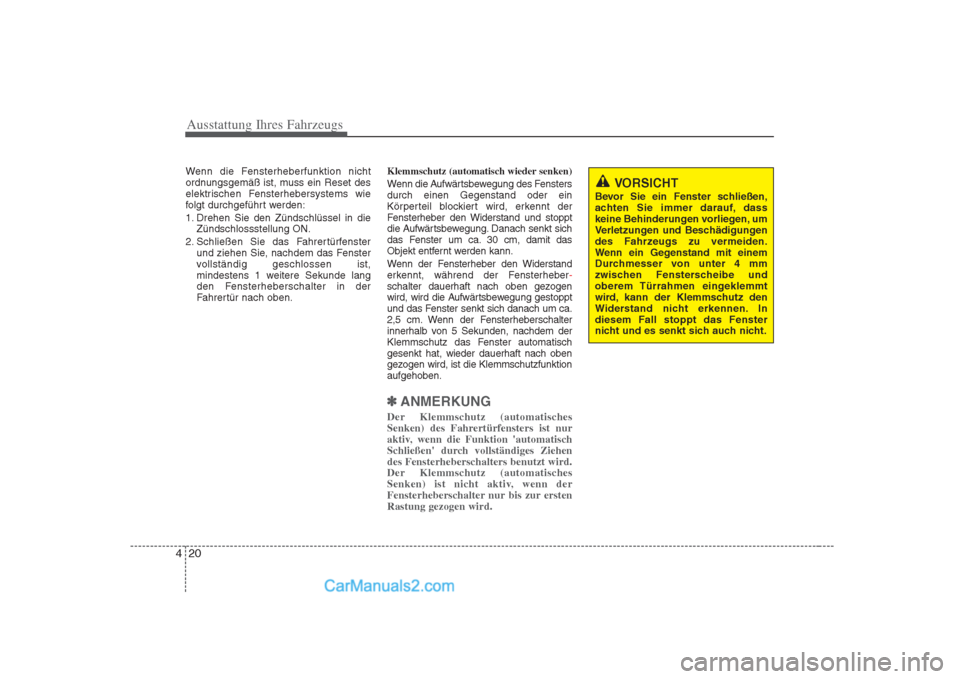

Wenn die Fensterheberfunktion nicht
ordnungsgemäß ist, muss ein Reset des
elektrischen Fensterhebersystems wie
folgt durchgeführt werden:
1. Drehen Sie den Zündschlüssel in die
Zündschlossstellung ON.
2. Schließen Sie das Fahrertürfenster und ziehen Sie, nachdem das Fenster
vollständig geschlossen ist,
mindestens 1 weitere Sekunde lang
den Fensterheberschalter in der
Fahrertür nach oben. Klemmschutz (automatisch wieder senken)
Wenn die Aufwärtsbewegung des Fensters durch einen Gegenstand oder ein
Körperteil blockiert wird, erkennt der
Fensterheber den Widerstand und stoppt
die Aufwärtsbewegung. Danach senkt sich
das Fenster um ca. 30 cm, damit das
Objekt entfernt werden kann.
Wenn der Fensterheber den Widerstand
erkennt, während der Fensterheber
-schalter dauerhaft nach oben gezogen
wird, wird die Aufwärtsbewegung gestoppt
und das Fenster senkt sich danach um ca.
2,5 cm. Wenn der Fensterheberschalter
innerhalb von 5 Sekunden, nachdem der
Klemmschutz das Fenster automatischgesenkt hat, wieder dauerhaft nach oben
gezogen wird, ist die Klemmschutzfunktionaufgehoben.
✽✽
ANMERKUNG
Der Klemmschutz (automatisches
Senken) des Fahrertürfensters ist nur
aktiv, wenn die Funktion 'automatisch
Schließen' durch vollständiges Ziehendes Fensterheberschalters benutzt wird.
Der Klemmschutz (automatisches
Senken) ist nicht aktiv, wenn der
Fensterheberschalter nur bis zur erstenRastung gezogen wird.
VORSICHT
Bevor Sie ein Fenster schließen,
achten Sie immer darauf, dass
keine Behinderungen vorliegen, um
Verletzungen und Beschädigungen
des Fahrzeugs zu vermeiden.
Wenn ein Gegenstand mit einem
Durchmesser von unter 4 mm
zwischen Fensterscheibe und
oberem Türrahmen eingeklemmt
wird, kann der Klemmschutz den
Widerstand nicht erkennen. In
diesem Fall stoppt das Fenster
nicht und es senkt sich auch nicht.

421
Ausstattung Ihres Fahrzeugs
D080200AFD

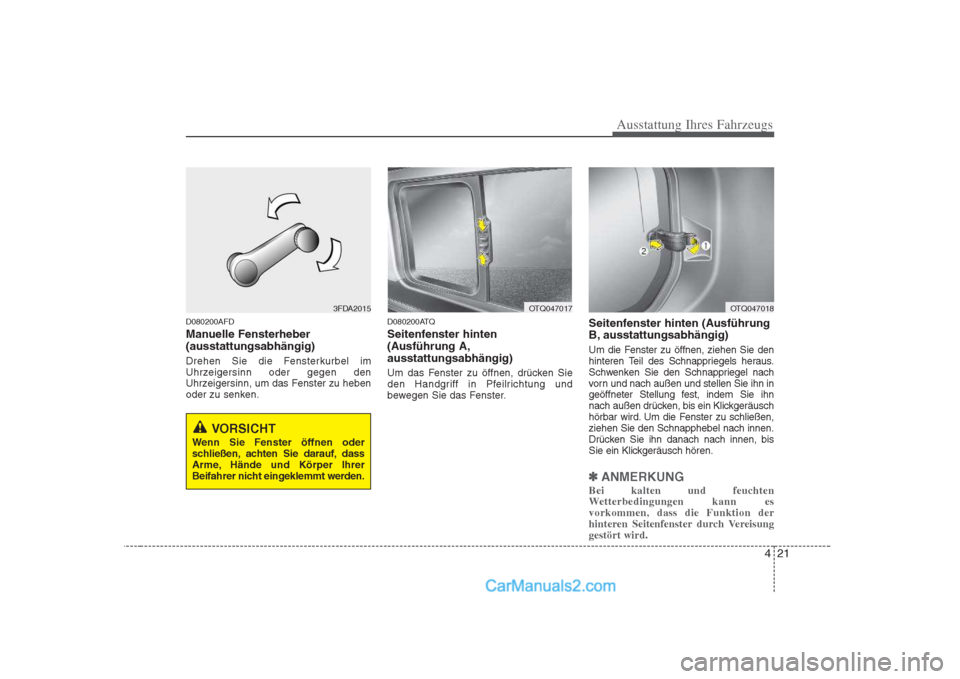

Manuelle Fensterheber (ausstattungsabhängig)
Drehen Sie die Fensterkurbel im
Uhrzeigersinn oder gegen den
Uhrzeigersinn, um das Fenster zu heben
oder zu senken.D080200ATQ
Seitenfenster hinten
(Ausführung A,ausstattungsabhängig)
Um das Fenster zu öffnen, drücken Sie
den Handgriff in Pfeilrichtung und
bewegen Sie das Fenster.
Seitenfenster hinten (Ausführung
B, ausstattungsabhängig)
Um die Fenster zu öffnen, ziehen Sie den
hinteren Teil des Schnappriegels heraus.
Schwenken Sie den Schnappriegel nach
vorn und nach außen und stellen Sie ihn in
geöffneter Stellung fest, indem Sie ihn
nach außen drücken, bis ein Klickgeräusch
hörbar wird. Um die Fenster zu schließen,ziehen Sie den Schnapphebel nach innen.
Drücken Sie ihn danach nach innen, bis
Sie ein Klickgeräusch hören.
✽✽
ANMERKUNG
Bei kalten und feuchten
Wetterbedingungen kann esvorkommen, dass die Funktion der
hinteren Seitenfenster durch Vereisunggestört wird.
3FDA2015
VORSICHT
Wenn Sie Fenster öffnen oder
schließen, achten Sie darauf, dass
Arme, Hände und Körper Ihrer
Beifahrer nicht eingeklemmt werden.
OTQ047017OTQ047018

Ausstattung Ihres Fahrzeugs
22
4
D090100AUN Motorhaube öffnen
1. Ziehen Sie den Entriegelungshebel,
um die Motorhaube zu entriegeln. Die
Haube sollte sich um ein kleines Stückanheben. 2. Stellen Sie sich vor das Fahrzeug,
heben Sie die Motorhaube leicht an,
ziehen Sie den Entriegelungshebel der
zweiten Verriegelungsstufe (1) unter
der Mitte der Motorhaube nach vornund heben Sie die Motorhaube an (2). 3. Ziehen Sie die Haubenstützstange von
der Motorhaube.
4. Stützen Sie die Haube mit der Stütz
-stange ab.
MOTORHAUBE
OTQ047019OTQ047020OTQ047021
VORSICHT
- heiße Teile
Fassen Sie die Haubenstütze in dem mit Gummi ummantelten
Bereich an. Das Gummi verhindert,
dass Sie sich bei heißem Motor anheißem Metall verbrennen.

423
Ausstattung Ihres Fahrzeugs

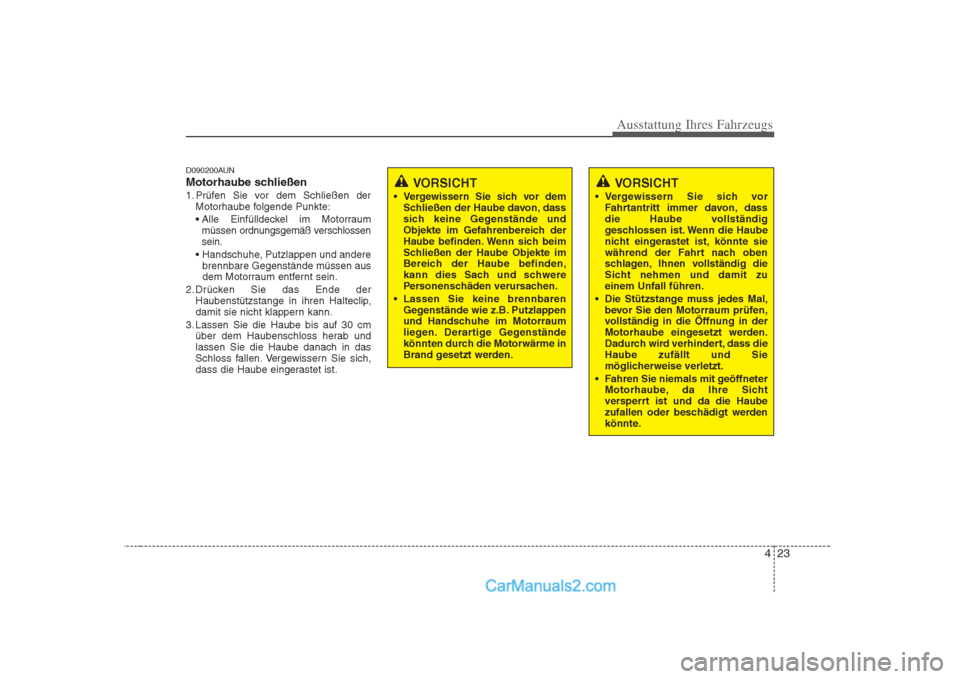

D090200AUN
Motorhaube schließen
1. Prüfen Sie vor dem Schließen derMotorhaube folgende Punkte:
müssen ordnungsgemäß verschlossen sein.
brennbare Gegenstände müssen aus
dem Motorraum entfernt sein.
2. Drücken Sie das Ende der Haubenstützstange in ihren Halteclip,
damit sie nicht klappern kann.
3. Lassen Sie die Haube bis auf 30 cm über dem Haubenschloss herab undlassen Sie die Haube danach in das
Schloss fallen. Vergewissern Sie sich,
dass die Haube eingerastet ist.
VORSICHT
Vergewissern Sie sich vor dem Schließen der Haube davon, dass
sich keine Gegenstände und
Objekte im Gefahrenbereich der
Haube befinden. Wenn sich beim
Schließen der Haube Objekte im
Bereich der Haube befinden,
kann dies Sach und schwere
Personenschäden verursachen.
Lassen Sie keine brennbaren Gegenstände wie z.B. Putzlappen
und Handschuhe im Motorraum
liegen. Derartige Gegenstände
könnten durch die Motorwärme in
Brand gesetzt werden.VORSICHT
Vergewissern Sie sich vor Fahrtantritt immer davon, dass
die Haube vollständig
geschlossen ist. Wenn die Haube
nicht eingerastet ist, könnte sie
während der Fahrt nach oben
schlagen, Ihnen vollständig die
Sicht nehmen und damit zueinem Unfall führen.
Die Stützstange muss jedes Mal, bevor Sie den Motorraum prüfen,
vollständig in die Öffnung in der
Motorhaube eingesetzt werden.
Dadurch wird verhindert, dass dieHaube zufällt und Sie
möglicherweise verletzt.
Fahren Sie niemals mit geöffneter Motorhaube, da Ihre Sicht
versperrt ist und da die Haube
zufallen oder beschädigt werden
könnte.

Ausstattung Ihres Fahrzeugs
24
4
D100100AUN
Tankklappe öffnen
Die Tankklappe muss aus dem
Fahrzeuginnenraum geöffnet werden,
indem Sie die Entriegelungstaste für die
Tankklappe an der Fahrertür drücken.
✽✽
ANMERKUNG
Wenn sich die Tankklappe wegen
Vereisung nicht öffnet, klopfen oderdrücken Sie leicht gegen die Klappe, umdas Eis zu lösen und die Klappe zuöffnen. Hebeln Sie die Klappe nicht auf.
Wenn es notwendig ist, sprühen Sie mit
zugelassener Enteiserflüssigkeit um dieKlappe herum (verwenden Sie kein
Frostschutzmittel für den Kühler) oder
fahren Sie das Fahrzeug an einenwarmen Ort, damit das Eis abtauenkann.
1. Stellen Sie den Motor ab.
2. Um die Tankklappe zu öffnen, drücken Sie die Entriegelungstaste für die
Tankklappe.
3. Ziehen Sie an der Tankklappe(1), um sie zu öffnen.
4. Um den Tankdeckel(2) abzunehmen, drehen Sie ihn gegen den Uhrzeigersinn.
5. Tanken Sie nach Bedarf. D100101ATQ D100200AEN
Tankklappe schließen
1. Um den Tankdeckel aufzuschrauben,
drehen Sie ihn im Uhrzeigersinn, bis
Klickgeräusche hörbar sind. Dies zeigt
an, dass der Tankdeckel fest
verschlossen ist.
2. Schließen Sie die Tankklappe, drücken Sie leicht gegen sie und vergewissern
Sie sich, dass sie vollständiggeschlossen ist.
TANKKLAPPE
OTQ047022OTQ047023
ACHTUNG
Die linke Schiebetür kann nicht
geöffnet werden, wenn dieTankklappe geöffnet ist. Wenn die Tankklappe jedoch geöffnet wird,
nachdem die Schiebetür teilweise aufgeschoben wurde, kann dielinke Schiebetür weiter nach hinten
geschoben werden. Schließen Siedie linke Schiebetür, um einermögliche Beschädigung der Tür oder der Tankklappe vorzubeugen.

425
Ausstattung Ihres Fahrzeugs

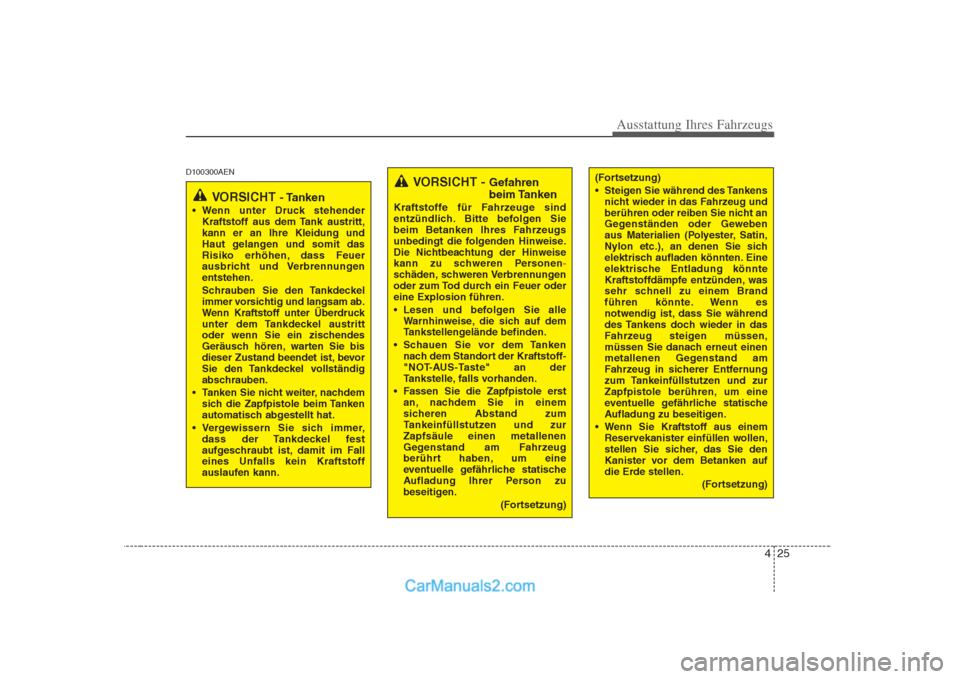

D100300AEN
VORSICHT - Tanken
Wenn unter Druck stehender Kraftstoff aus dem Tank austritt, kann er an Ihre Kleidung und
Haut gelangen und somit das
Risiko erhöhen, dass Feuer
ausbricht und Verbrennungenentstehen.
Schrauben Sie den Tankdeckel
immer vorsichtig und langsam ab.
Wenn Kraftstoff unter Ãœberdruck
unter dem Tankdeckel austritt
oder wenn Sie ein zischendes
Geräusch hören, warten Sie bis
dieser Zustand beendet ist, bevor
Sie den Tankdeckel vollständig
abschrauben.
Tanken Sie nicht weiter, nachdem sich die Zapfpistole beim Tanken
automatisch abgestellt hat.
Vergewissern Sie sich immer, dass der Tankdeckel fest
aufgeschraubt ist, damit im Falleines Unfalls kein Kraftstoff
auslaufen kann.
VORSICHT - Gefahren
beim Tanken
Kraftstoffe für Fahrzeuge sind
entzündlich. Bitte befolgen Sie
beim Betanken Ihres Fahrzeugs
unbedingt die folgenden Hinweise.
Die Nichtbeachtung der Hinweise
kann zu schweren Personen
-schäden, schweren Verbrennungen
oder zum Tod durch ein Feuer odereine Explosion führen.
Lesen und befolgen Sie alle Warnhinweise, die sich auf dem
Tankstellengelände befinden.
Schauen Sie vor dem Tanken nach dem Standort der Kraftstoff-
"NOT-AUS-Taste" an der
Tankstelle, falls vorhanden.
Fassen Sie die Zapfpistole erst an, nachdem Sie in einem
sicheren Abstand zum
Tankeinfüllstutzen und zurZapfsäule einen metallenen
Gegenstand am Fahrzeug
berührt haben, um eine
eventuelle gefährliche statische
Aufladung Ihrer Person zu
beseitigen.
(Fortsetzung)
(Fortsetzung)
Steigen Sie während des Tankensnicht wieder in das Fahrzeug und
berühren oder reiben Sie nicht an
Gegenständen oder Geweben
aus Materialien (Polyester, Satin,
Nylon etc.), an denen Sie sich
elektrisch aufladen könnten. Eine
elektrische Entladung könnte
Kraftstoffdämpfe entzünden, was
sehr schnell zu einem Brand
führen könnte. Wenn es
notwendig ist, dass Sie während
des Tankens doch wieder in das
Fahrzeug steigen müssen,
müssen Sie danach erneut einen
metallenen Gegenstand am
Fahrzeug in sicherer Entfernung
zum Tankeinfüllstutzen und zur
Zapfpistole berühren, um eine
eventuelle gefährliche statische
Aufladung zu beseitigen.
Wenn Sie Kraftstoff aus einem Reservekanister einfüllen wollen,
stellen Sie sicher, das Sie den
Kanister vor dem Betanken auf
die Erde stellen.
(Fortsetzung)

Ausstattung Ihres Fahrzeugs
26
4

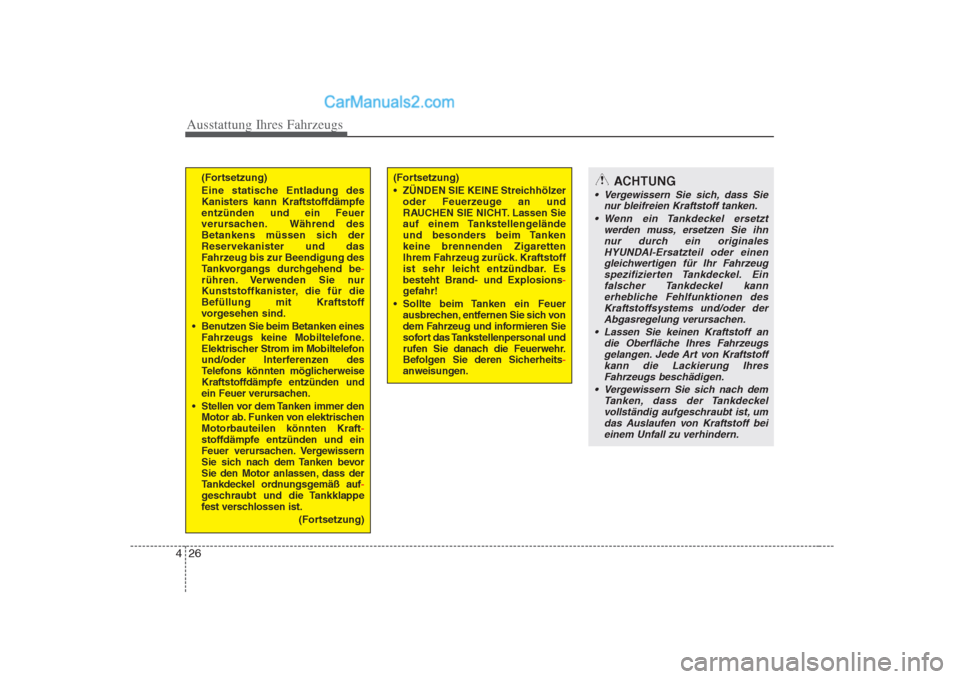

(Fortsetzung)
ZÜNDEN SIE KEINE Streichhölzer
oder Feuerzeuge an und
RAUCHEN SIE NICHT. Lassen Sie
auf einem Tankstellengelände
und besonders beim Tankenkeine brennenden Zigaretten
Ihrem Fahrzeug zurück. Kraftstoff
ist sehr leicht entzündbar. Esbesteht Brand- und Explosions
-gefahr!
Sollte beim Tanken ein Feuer ausbrechen, entfernen Sie sich von
dem Fahrzeug und informieren Sie
sofort das Tankstellenpersonal und
rufen Sie danach die Feuerwehr.
Befolgen Sie deren Sicherheits
-anweisungen.
ACHTUNG
Vergewissern Sie sich, dass Sie
nur bleifreien Kraftstoff tanken.
Wenn ein Tankdeckel ersetzt werden muss, ersetzen Sie ihnnur durch ein originales
HYUNDAI-Ersatzteil oder einen gleichwertigen für Ihr Fahrzeugspezifizierten Tankdeckel. Ein falscher Tankdeckel kann
erhebliche Fehlfunktionen des Kraftstoffsystems und/oder derAbgasregelung verursachen.
Lassen Sie keinen Kraftstoff an die Oberfläche Ihres Fahrzeugsgelangen. Jede Art von Kraftstoffkann die Lackierung Ihres Fahrzeugs beschädigen.
Vergewissern Sie sich nach dem Tanken, dass der Tankdeckelvollständig aufgeschraubt ist, um das Auslaufen von Kraftstoff beieinem Unfall zu verhindern.
(Fortsetzung)
Eine statische Entladung des
Kanisters kann Kraftstoffdämpfeentzünden und ein Feuer
verursachen. Während des
Betankens müssen sich der
Reservekanister und das
Fahrzeug bis zur Beendigung des
Tankvorgangs durchgehend be
-rühren. Verwenden Sie nur
Kunststoffkanister, die für dieBefüllung mit Kraftstoff
vorgesehen sind.
Benutzen Sie beim Betanken eines Fahrzeugs keine Mobiltelefone.
Elektrischer Strom im Mobiltelefon
und/oder Interferenzen des
Telefons könnten möglicherweise
Kraftstoffdämpfe entzünden und
ein Feuer verursachen.
Stellen vor dem Tanken immer den Motor ab. Funken von elektrischenMotorbauteilen könnten Kraft
-stoffdämpfe entzünden und ein
Feuer verursachen. Vergewissern
Sie sich nach dem Tanken bevor
Sie den Motor anlassen, dass der
Tankdeckel ordnungsgemäß auf
-geschraubt und die Tankklappe
fest verschlossen ist.
(Fortsetzung)

427
Ausstattung Ihres Fahrzeugs

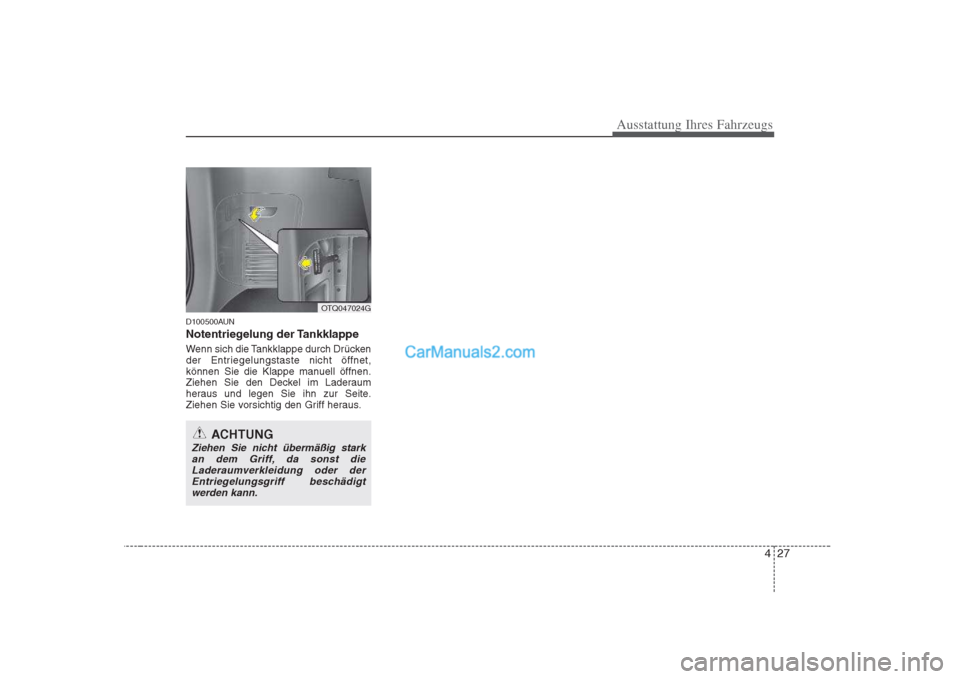

D100500AUN
Notentriegelung der Tankklappe
Wenn sich die Tankklappe durch Drücken
der Entriegelungstaste nicht öffnet,
können Sie die Klappe manuell öffnen.
Ziehen Sie den Deckel im Laderaum
heraus und legen Sie ihn zur Seite.
Ziehen Sie vorsichtig den Griff heraus.
ACHTUNG
Ziehen Sie nicht übermäßig starkan dem Griff, da sonst die Laderaumverkleidung oder derEntriegelungsgriff beschädigtwerden kann.
OTQ047024G

Ausstattung Ihres Fahrzeugs
28
4
D130100AEN

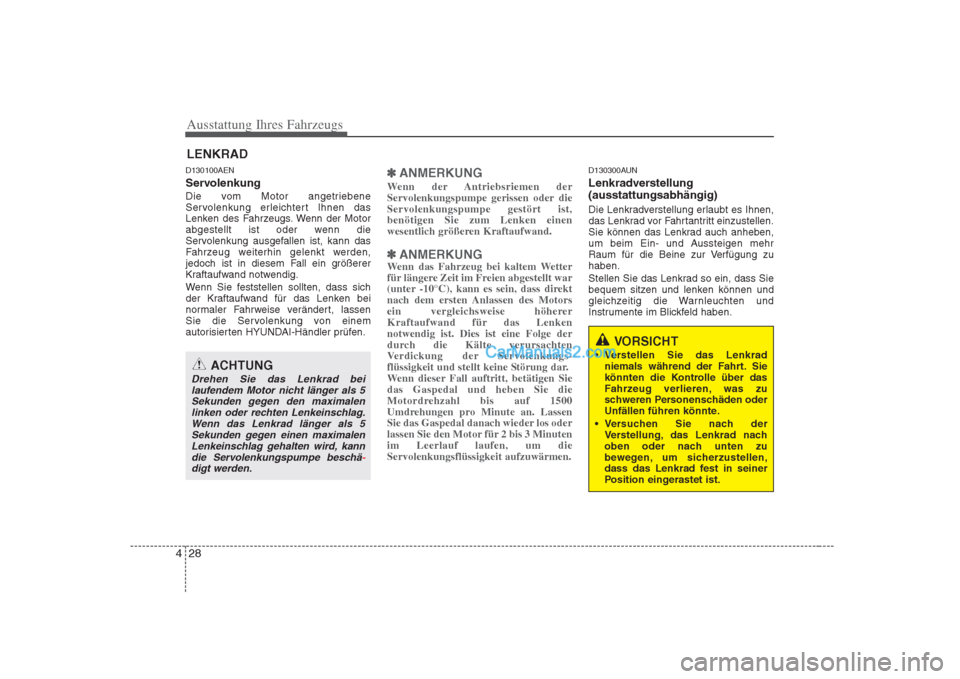

Servolenkung
Die vom Motor angetriebene
Servolenkung erleichtert Ihnen das
Lenken des Fahrzeugs. Wenn der Motor
abgestellt ist oder wenn die
Servolenkung ausgefallen ist, kann das
Fahrzeug weiterhin gelenkt werden,
jedoch ist in diesem Fall ein größerer
Kraftaufwand notwendig.
Wenn Sie feststellen sollten, dass sich
der Kraftaufwand für das Lenken bei
normaler Fahrweise verändert, lassen
Sie die Servolenkung von einem
autorisierten HYUNDAI-Händler prüfen.✽✽
ANMERKUNG
Wenn der Antriebsriemen der
Servolenkungspumpe gerissen oder dieServolenkungspumpe gestört ist,benötigen Sie zum Lenken einen
wesentlich größeren Kraftaufwand.
✽
✽ ANMERKUNG
Wenn das Fahrzeug bei kaltem Wetter
für längere Zeit im Freien abgestellt war
(unter -10°C), kann es sein, dass direkt
nach dem ersten Anlassen des Motors
ein vergleichsweise höherer
Kraftaufwand für das Lenkennotwendig ist. Dies ist eine Folge der
durch die Kälte verursachten
Verdickung der Servolenkungs
-flüssigkeit und stellt keine Störung dar.
Wenn dieser Fall auftritt, betätigen Siedas Gaspedal und heben Sie die
Motordrehzahl bis auf 1500
Umdrehungen pro Minute an. Lassen
Sie das Gaspedal danach wieder los oder
lassen Sie den Motor für 2 bis 3 Minutenim Leerlauf laufen, um dieServolenkungsflüssigkeit aufzuwärmen.
D130300AUN
Lenkradverstellung (ausstattungsabhängig)
Die Lenkradverstellung erlaubt es Ihnen,
das Lenkrad vor Fahrtantritt einzustellen.
Sie können das Lenkrad auch anheben,
um beim Ein- und Aussteigen mehr
Raum für die Beine zur Verfügung zuhaben.
Stellen Sie das Lenkrad so ein, dass Sie
bequem sitzen und lenken können und
gleichzeitig die Warnleuchten und
Instrumente im Blickfeld haben.
LENKRAD
ACHTUNG
Drehen Sie das Lenkrad bei
laufendem Motor nicht länger als 5Sekunden gegen den maximalenlinken oder rechten Lenkeinschlag. Wenn das Lenkrad länger als 5
Sekunden gegen einen maximalenLenkeinschlag gehalten wird, kanndie Servolenkungspumpe beschä
-digt werden.
VORSICHT
Verstellen Sie das Lenkrad niemals während der Fahrt. Sie
könnten die Kontrolle über das
Fahrzeug verlieren, was zu
schweren Personenschäden oder
Unfällen führen könnte.
Versuchen Sie nach der Verstellung, das Lenkrad nach
oben oder nach unten zu
bewegen, um sicherzustellen,
dass das Lenkrad fest in seiner
Position eingerastet ist.

429
Ausstattung Ihres Fahrzeugs

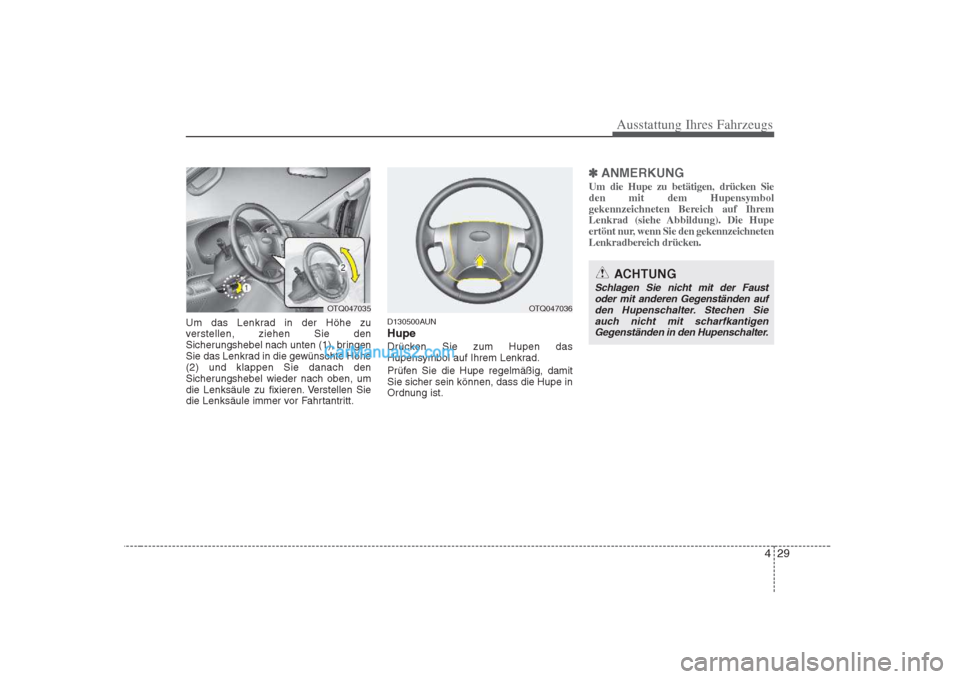

Um das Lenkrad in der Höhe zu
verstellen, ziehen Sie den
Sicherungshebel nach unten (1), bringen
Sie das Lenkrad in die gewünschte Höhe(2) und klappen Sie danach den
Sicherungshebel wieder nach oben, um
die Lenksäule zu fixieren. Verstellen Sie
die Lenksäule immer vor Fahrtantritt.D130500AUN Hupe
Drücken Sie zum Hupen das
Hupensymbol auf Ihrem Lenkrad.
Prüfen Sie die Hupe regelmäßig, damit Sie sicher sein können, dass die Hupe in
Ordnung ist.
✽✽
ANMERKUNG
Um die Hupe zu betätigen, drücken Sie den mit dem Hupensymbol
gekennzeichneten Bereich auf Ihrem
Lenkrad (siehe Abbildung). Die Hupe
ertönt nur, wenn Sie den gekennzeichneten
Lenkradbereich drücken.
ACHTUNG
Schlagen Sie nicht mit der Faust oder mit anderen Gegenständen aufden Hupenschalter. Stechen Sie
auch nicht mit scharfkantigenGegenständen in den Hupenschalter.
OTQ047035OTQ047036
