Hyundai H-1 (Grand Starex) 2009 Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
10
4

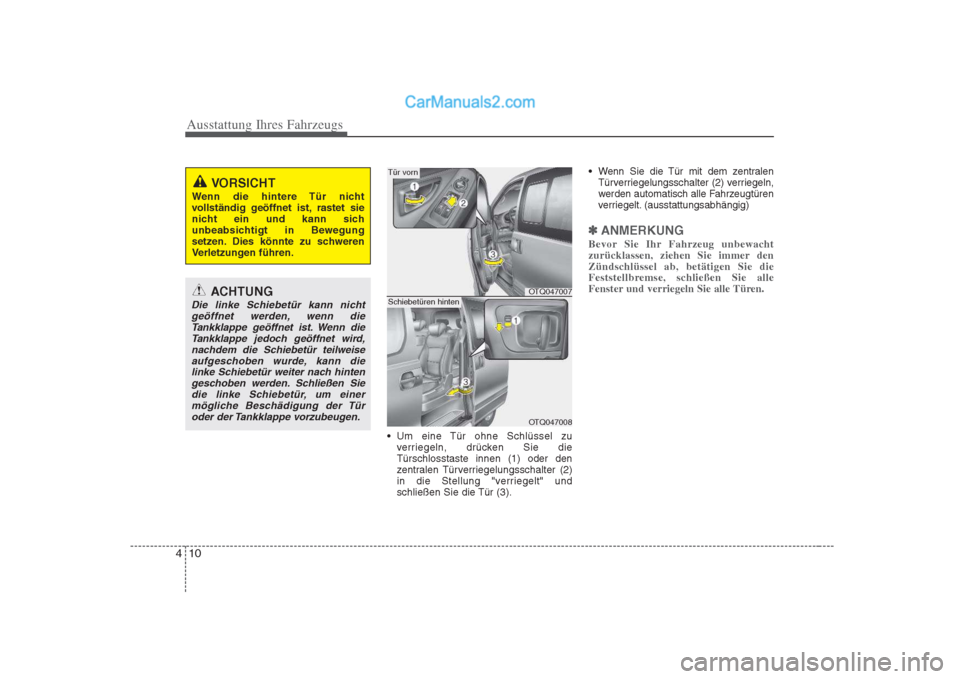

Um eine Tür ohne Schlüssel zu
verriegeln, drücken Sie die Türschlosstaste innen (1) oder den
zentralen Türverriegelungsschalter (2)
in die Stellung "verriegelt" und
schließen Sie die Tür (3). Wenn Sie die Tür mit dem zentralen
Türverriegelungsschalter (2) verriegeln,
werden automatisch alle Fahrzeugtüren
verriegelt. (ausstattungsabhängig)
✽✽ ANMERKUNG
Bevor Sie Ihr Fahrzeug unbewacht
zurücklassen, ziehen Sie immer denZündschlüssel ab, betätigen Sie die
Feststellbremse, schließen Sie alle
Fenster und verriegeln Sie alle Türen.
VORSICHT
Wenn die hintere Tür nicht
vollständig geöffnet ist, rastet sie
nicht ein und kann sich
unbeabsichtigt in Bewegung
setzen. Dies könnte zu schweren
Verletzungen führen.
ACHTUNG
Die linke Schiebetür kann nicht geöffnet werden, wenn dieTankklappe geöffnet ist. Wenn dieTankklappe jedoch geöffnet wird,nachdem die Schiebetür teilweise
aufgeschoben wurde, kann dielinke Schiebetür weiter nach hinten geschoben werden. Schließen Sie
die linke Schiebetür, um einermögliche Beschädigung der Türoder der Tankklappe vorzubeugen.
OTQ047007
Tür vorn
OTQ047008
Schiebetüren hinten

411
Ausstattung Ihres Fahrzeugs

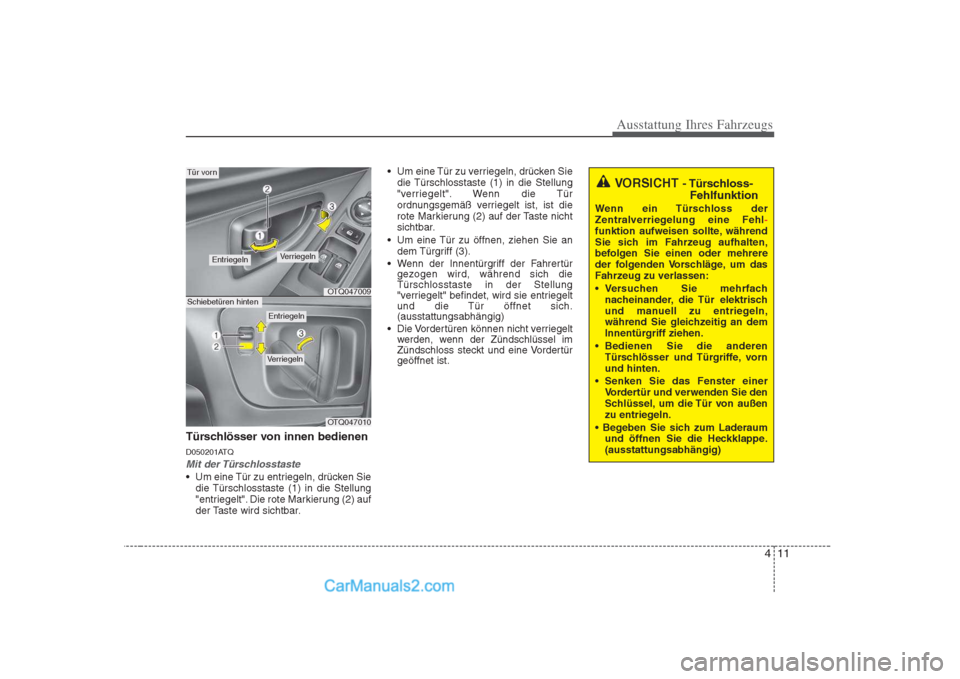

Türschlösser von innen bedienen
D050201ATQ
Mit der Türschlosstaste
Um eine Tür zu entriegeln, drücken Siedie Türschlosstaste (1) in die Stellung
"entriegelt". Die rote Markierung (2) auf
der Taste wird sichtbar. Um eine Tür zu verriegeln, drücken Sie
die Türschlosstaste (1) in die Stellung
"verriegelt". Wenn die Tür
ordnungsgemäß verriegelt ist, ist die
rote Markierung (2) auf der Taste nicht
sichtbar.
Um eine Tür zu öffnen, ziehen Sie an dem Türgriff (3).
Wenn der Innentürgriff der Fahrertür gezogen wird, während sich die Türschlosstaste in der Stellung
"verriegelt" befindet, wird sie entriegelt
und die Tür öffnet sich.(ausstattungsabhängig)
Die Vordertüren können nicht verriegelt werden, wenn der Zündschlüssel im
Zündschloss steckt und eine Vordertürgeöffnet ist.
VORSICHT - Türschloss-
Fehlfunktion
Wenn ein Türschloss der
Zentralverriegelung eine Fehl
-funktion aufweisen sollte, während
Sie sich im Fahrzeug aufhalten,
befolgen Sie einen oder mehrere
der folgenden Vorschläge, um das
Fahrzeug zu verlassen:
Versuchen Sie mehrfach nacheinander, die Tür elektrisch
und manuell zu entriegeln,
während Sie gleichzeitig an dem
Innentürgriff ziehen.
Bedienen Sie die anderen Türschlösser und Türgriffe, vornund hinten.
Senken Sie das Fenster einer Vordertür und verwenden Sie den
Schlüssel, um die Tür von außen
zu entriegeln.
und öffnen Sie die Heckklappe.(ausstattungsabhängig)
OTQ047009
Tür vorn
OTQ047010
Schiebetüren hinten
Entriegeln
Entriegeln
Verriegeln
Verriegeln

Ausstattung Ihres Fahrzeugs
12
4
VORSICHT - Nicht ver
schlossene
Fahrzeuge
Wenn Sie Ihr Fahrzeug
unverschlossen abstellen, könntedies zu Diebstahl verleiten und es
könnten sich Personen in Ihrem
Fahrzeug verstecken, während Sie
abwesend sind, und Sie oder andere
gefährden. Bevor Sie Ihr Fahrzeug
unbewacht abstellen, ziehen Sie
immer den Zündschlüssel ab,
betätigen Sie die Feststellbremse,
schließen Sie alle Fenster und
verriegeln Sie alle Türen.
D050202ATQ

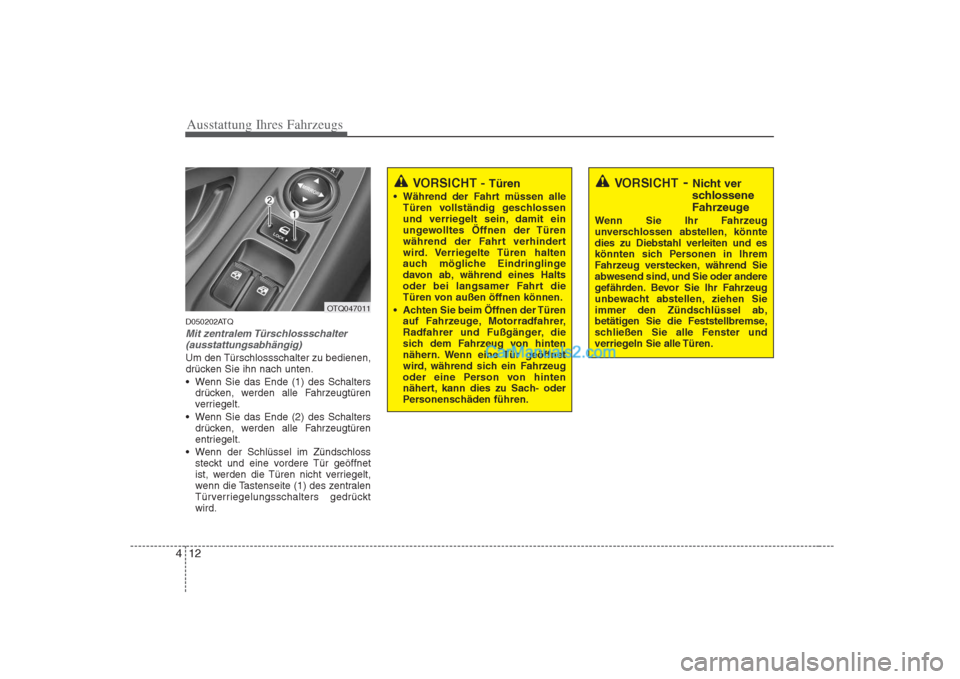

Mit zentralem Türschlossschalter (ausstattungsabhängig)
Um den Türschlossschalter zu bedienen,
drücken Sie ihn nach unten.
Wenn Sie das Ende (1) des Schalters drücken, werden alle Fahrzeugtüren
verriegelt.
Wenn Sie das Ende (2) des Schalters drücken, werden alle Fahrzeugtüren
entriegelt.
Wenn der Schlüssel im Zündschloss steckt und eine vordere Tür geöffnet
ist, werden die Türen nicht verriegelt,
wenn die Tastenseite (1) des zentralen
Türverriegelungsschalters gedrücktwird.
VORSICHT - Türen
Während der Fahrt müssen alle Türen vollständig geschlossen
und verriegelt sein, damit ein
ungewolltes Öffnen der Türen
während der Fahrt verhindert
wird. Verriegelte Türen halten
auch mögliche Eindringlinge
davon ab, während eines Halts
oder bei langsamer Fahrt die
Türen von außen öffnen können.
Achten Sie beim Öffnen der Türen auf Fahrzeuge, Motorradfahrer,
Radfahrer und Fußgänger, die
sich dem Fahrzeug von hinten
nähern. Wenn eine Tür geöffnet
wird, während sich ein Fahrzeug
oder eine Person von hinten
nähert, kann dies zu Sach- oder
Personenschäden führen.
OTQ047011

413
Ausstattung Ihres Fahrzeugs
D050300AUN

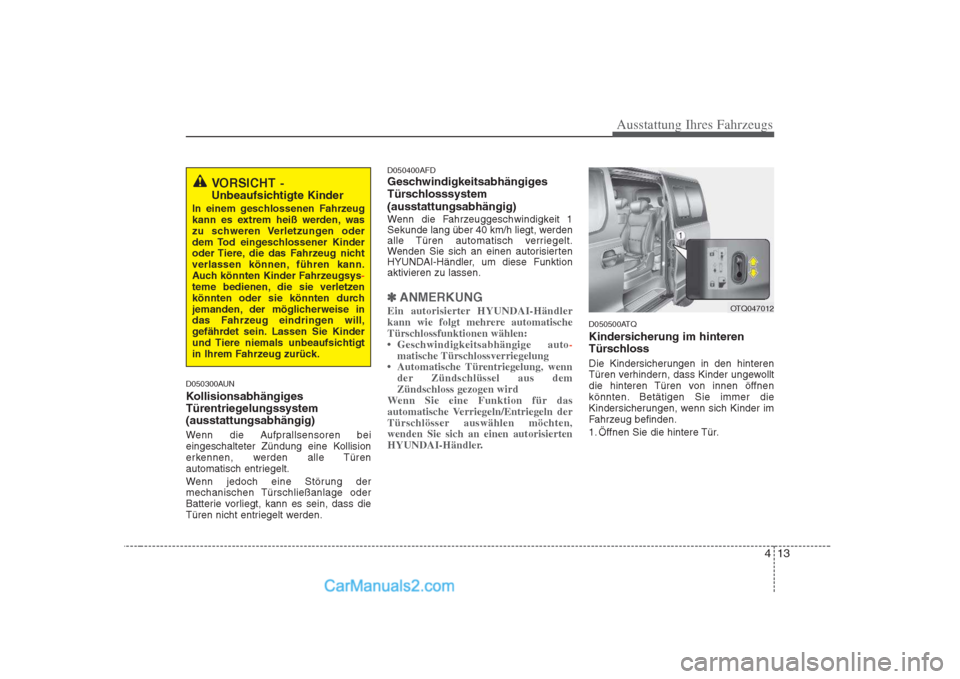

Kollisionsabhängiges
Türentriegelungssystem(ausstattungsabhängig)
Wenn die Aufprallsensoren bei
eingeschalteter Zündung eine Kollision
erkennen, werden alle Türen
automatisch entriegelt.
Wenn jedoch eine Störung der
mechanischen Türschließanlage oder
Batterie vorliegt, kann es sein, dass die
Türen nicht entriegelt werden.D050400AFD
Geschwindigkeitsabhängiges
Türschlosssystem (ausstattungsabhängig)
Wenn die Fahrzeuggeschwindigkeit 1
Sekunde lang über 40 km/h liegt, werden
alle Türen automatisch verriegelt.
Wenden Sie sich an einen autorisierten
HYUNDAI-Händler, um diese Funktionaktivieren zu lassen.
✽✽
ANMERKUNG
Ein autorisierter HYUNDAI-Händler
kann wie folgt mehrere automatischeTürschlossfunktionen wählen:

Ausstattung Ihres Fahrzeugs
14
4

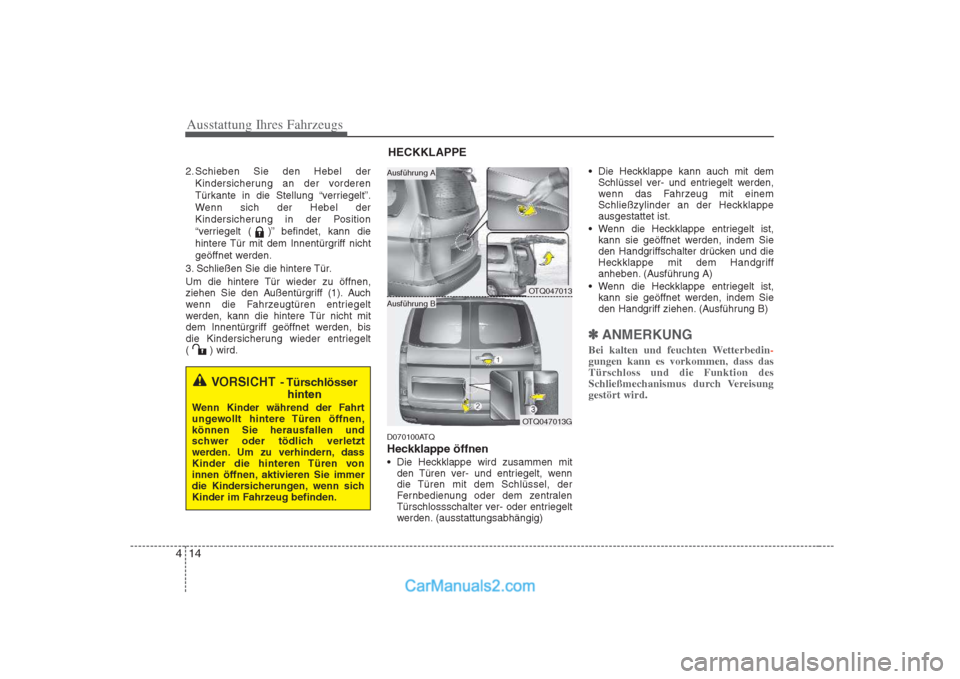

2. Schieben Sie den Hebel der
Kindersicherung an der vorderen
Türkante in die Stellung “verriegelt”.
Wenn sich der Hebel der
Kindersicherung in der Position
“verriegelt ( )” befindet, kann die
hintere Tür mit dem Innentürgriff nicht
geöffnet werden.
3. Schließen Sie die hintere Tür.
Um die hintere Tür wieder zu öffnen,
ziehen Sie den Außentürgriff (1). Auch
wenn die Fahrzeugtüren entriegelt
werden, kann die hintere Tür nicht mit
dem Innentürgriff geöffnet werden, bis
die Kindersicherung wieder entriegelt
( ) wird.
D070100ATQ
Heckklappe öffnen
Die Heckklappe wird zusammen mitden Türen ver- und entriegelt, wenn
die Türen mit dem Schlüssel, der
Fernbedienung oder dem zentralen
Türschlossschalter ver- oder entriegelt
werden. (ausstattungsabhängig) Die Heckklappe kann auch mit dem
Schlüssel ver- und entriegelt werden,
wenn das Fahrzeug mit einem
Schließzylinder an der Heckklappeausgestattet ist.
Wenn die Heckklappe entriegelt ist, kann sie geöffnet werden, indem Sie
den Handgriffschalter drücken und die
Heckklappe mit dem Handgriff
anheben. (Ausführung A)
Wenn die Heckklappe entriegelt ist, kann sie geöffnet werden, indem Sie
den Handgriff ziehen. (Ausführung B)
✽✽ ANMERKUNG
Bei kalten und feuchten Wetterbedin
-gungen kann es vorkommen, dass das Türschloss und die Funktion des
Schließmechanismus durch Vereisunggestört wird.
VORSICHT - Türschlösser
hinten
Wenn Kinder während der Fahrt
ungewollt hintere Türen öffnen,können Sie herausfallen und
schwer oder tödlich verletzt
werden. Um zu verhindern, dass
Kinder die hinteren Türen von
innen öffnen, aktivieren Sie immer
die Kindersicherungen, wenn sich
Kinder im Fahrzeug befinden.
OTQ047013
OTQ047013G
Ausführung B
Ausführung A
HECKKLAPPE

415
Ausstattung Ihres Fahrzeugs
Wenn Ihr Fahrzeug am Heck mit doppelten Drehtüren ausgestattet ist,
können Sie diese wie folgt vollständigöffnen (ausstattungsabhängig):
1. Öffnen Sie die Hecktür.
2. Entnehmen Sie den Bolzen aus derHalterung und stecken Sie den Bolzen
in die vorgesehene Bolzenbohrung.
3. Öffnen Sie die Hecktür vollständig. 4. Danach, bevor Sie die Hecktür
schließen, ziehen Sie den Bolzen aus
der Bolzenbohrung.
5. Richten Sie die Bohrungen im Türfeststellerhebel und im
Hecktürhalter zueinander aus und
stecken Sie den Bolzen in die
Halterbohrung.
6. Schließen Sie die Hecktür.
VORSICHT
Die Heckklappe schwingt nach
oben. Vergewissern Sie sich beim
Öffnen der Heckklappe davon, dass
sich keine Objekte oder Personen in
der Nähe der Heckklappe befinden.
VORSICHT
Stecken Sie den Bolzen in die
Halterbohrung, bevor Sie die
Hecktür schließen. Andernfalls ist
eine Beschädigung des
Türfeststellhebels und/oder des
Fahrzeugs möglich und es kann
eine gefährliche Situation entsehen.
ACHTUNG
Stellen Sie sicher, dass Sie die Heckklappe vor Fahrtantrittschließen. Die Heckklappendämpfer
und die Befestigungsteile können möglicherweise beschädigt werden,wenn die Heckklappe vor
Fahrtantritt nicht geschlossen wird.OTQ047212OTQ047213

Ausstattung Ihres Fahrzeugs
16
4
D070200AUN

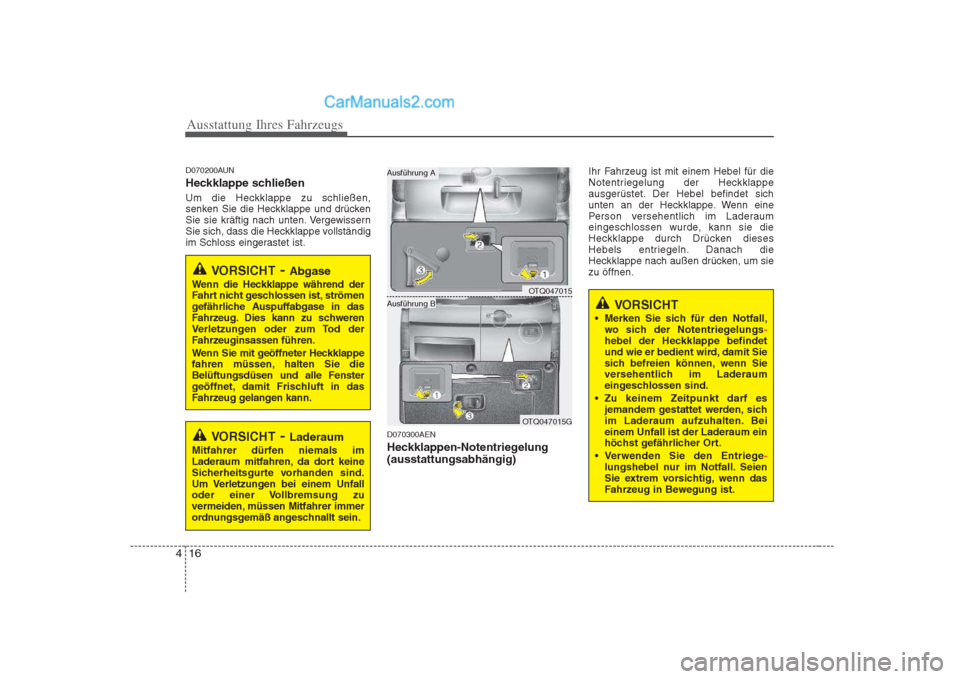

Heckklappe schließen
Um die Heckklappe zu schließen,
senken Sie die Heckklappe und drücken
Sie sie kräftig nach unten. Vergewissern
Sie sich, dass die Heckklappe vollständig
im Schloss eingerastet ist.
D070300AEN
Heckklappen-Notentriegelung (ausstattungsabhängig)Ihr Fahrzeug ist mit einem Hebel für die
Notentriegelung der Heckklappe
ausgerüstet. Der Hebel befindet sich
unten an der Heckklappe. Wenn eine
Person versehentlich im Laderaum
eingeschlossen wurde, kann sie die
Heckklappe durch Drücken dieses
Hebels entriegeln. Danach die
Heckklappe nach außen drücken, um siezu öffnen.
VORSICHT
Merken Sie sich für den Notfall, wo sich der Notentriegelungs
-hebel der Heckklappe befindet
und wie er bedient wird, damit Sie
sich befreien können, wenn Sie
versehentlich im Laderaum
eingeschlossen sind.
Zu keinem Zeitpunkt darf es jemandem gestattet werden, sich
im Laderaum aufzuhalten. Beieinem Unfall ist der Laderaum ein
höchst gefährlicher Ort.
Verwenden Sie den Entriege
-lungshebel nur im Notfall. Seien
Sie extrem vorsichtig, wenn das
Fahrzeug in Bewegung ist.
VORSICHT - Abgase
Wenn die Heckklappe während der
Fahrt nicht geschlossen ist, strömen
gefährliche Auspuffabgase in das
Fahrzeug. Dies kann zu schweren
Verletzungen oder zum Tod der
Fahrzeuginsassen führen.
Wenn Sie mit geöffneter Heckklappe
fahren müssen, halten Sie dieBelüftungsdüsen und alle Fenster
geöffnet, damit Frischluft in das
Fahrzeug gelangen kann.
VORSICHT - Laderaum
Mitfahrer dürfen niemals im
Laderaum mitfahren, da dort keine
Sicherheitsgurte vorhanden sind.
Um Verletzungen bei einem Unfall
oder einer Vollbremsung zu
vermeiden, müssen Mitfahrer immer
ordnungsgemäß angeschnallt sein.
OTQ047015
OTQ047015G
Ausführung B
Ausführung A

417
Ausstattung Ihres Fahrzeugs
D080000ATQ
(1) Fensterheberschalter - Fahrertür
(2) Fensterheberschalter- Beifahrertür vorn
(3) Fenster öffnen und schließen
(4) Fensterheberautomatik, senken (Fahrertür, ausstattungsabhängig)
(5) Seitenfenster hinten (Ausführung A)
(6) Seitenfenster hinten (Ausführung B)
✽✽ ANMERKUNG
Bei kalten und feuchten Wetterbe
-dingungen kann es vorkommen, dass die
Funktion der Fensterheber durch
Vereisung gestört wird.
FENSTER
OTQ047016G
Ausführung AAusführung B

Ausstattung Ihres Fahrzeugs
18
4
D080100AUN

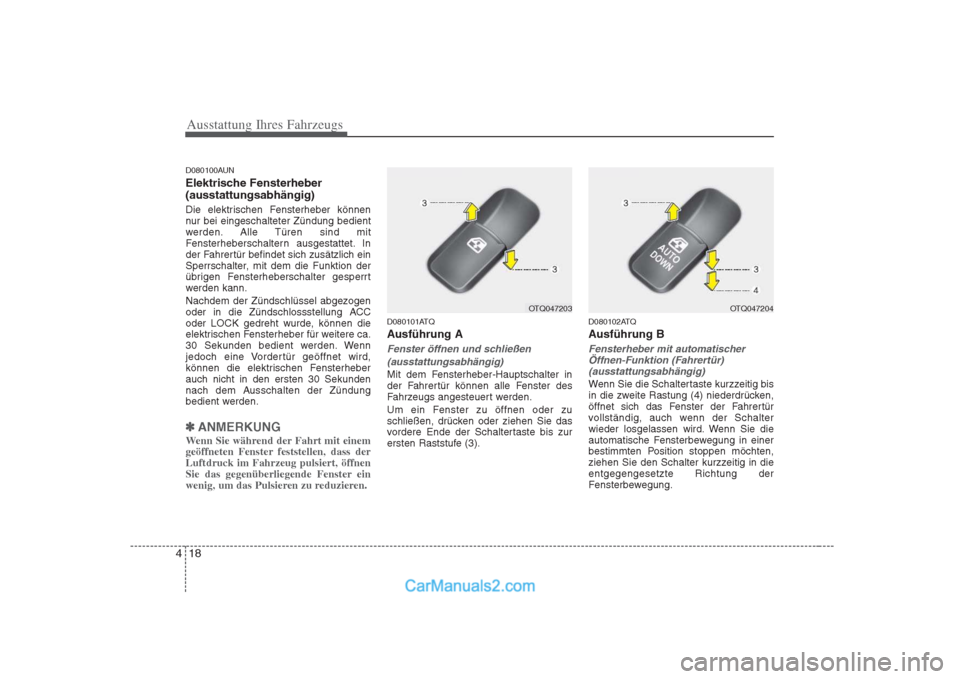

Elektrische Fensterheber (ausstattungsabhängig)
Die elektrischen Fensterheber können
nur bei eingeschalteter Zündung bedient
werden. Alle Türen sind mit
Fensterheberschaltern ausgestattet. In
der Fahrertür befindet sich zusätzlich ein
Sperrschalter, mit dem die Funktion der
übrigen Fensterheberschalter gesperrt
werden kann.
Nachdem der Zündschlüssel abgezogen
oder in die Zündschlossstellung ACC
oder LOCK gedreht wurde, können die
elektrischen Fensterheber für weitere ca.
30 Sekunden bedient werden. Wenn
jedoch eine Vordertür geöffnet wird,
können die elektrischen Fensterheberauch nicht in den ersten 30 Sekunden
nach dem Ausschalten der Zündung
bedient werden.
✽✽
ANMERKUNG
Wenn Sie während der Fahrt mit einem
geöffneten Fenster feststellen, dass derLuftdruck im Fahrzeug pulsiert, öffnen
Sie das gegenüberliegende Fenster ein
wenig, um das Pulsieren zu reduzieren.
D080101ATQ
Ausführung A
Fenster öffnen und schließen
(ausstattungsabhängig)
Mit dem Fensterheber-Hauptschalter in
der Fahrertür können alle Fenster des
Fahrzeugs angesteuert werden.
Um ein Fenster zu öffnen oder zu
schließen, drücken oder ziehen Sie das
vordere Ende der Schaltertaste bis zur
ersten Raststufe (3). D080102ATQ
Ausführung B
Fensterheber mit automatischer
Öffnen-Funktion (Fahrertür) (ausstattungsabhängig)
Wenn Sie die Schaltertaste kurzzeitig bis
in die zweite Rastung (4) niederdrücken,
öffnet sich das Fenster der Fahrertür
vollständig, auch wenn der Schalter
wieder losgelassen wird. Wenn Sie die
automatische Fensterbewegung in einer
bestimmten Position stoppen möchten,
ziehen Sie den Schalter kurzzeitig in dieentgegengesetzte Richtung der
Fensterbewegung.
OTQ047203OTQ047204

419
Ausstattung Ihres Fahrzeugs

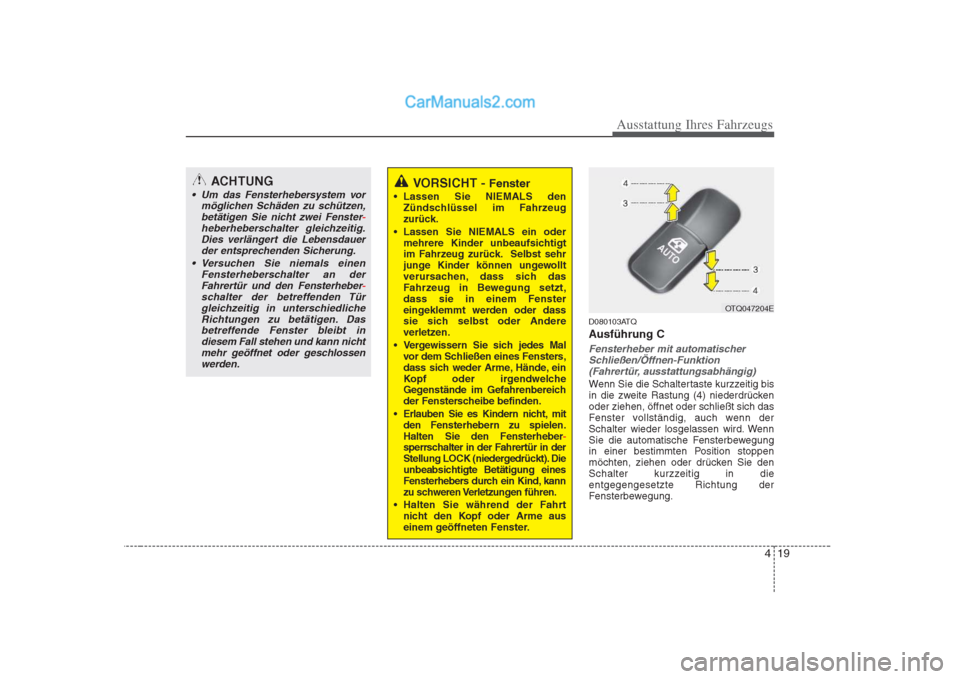

D080103ATQ
Ausführung C
Fensterheber mit automatischerSchließen/Öffnen-Funktion (Fahrertür, ausstattungsabhängig)
Wenn Sie die Schaltertaste kurzzeitig bis
in die zweite Rastung (4) niederdrückenoder ziehen, öffnet oder schließt sich das
Fenster vollständig, auch wenn der
Schalter wieder losgelassen wird. Wenn
Sie die automatische Fensterbewegung
in einer bestimmten Position stoppen
möchten, ziehen oder drücken Sie den
Schalter kurzzeitig in dieentgegengesetzte Richtung der
Fensterbewegung.
ACHTUNG
Um das Fensterhebersystem vor
möglichen Schäden zu schützen,betätigen Sie nicht zwei Fenster
-heberheberschalter gleichzeitig.Dies verlängert die Lebensdauer
der entsprechenden Sicherung.
Versuchen Sie niemals einen Fensterheberschalter an derFahrertür und den Fensterheber
-schalter der betreffenden Tür
gleichzeitig in unterschiedliche Richtungen zu betätigen. Dasbetreffende Fenster bleibt in
diesem Fall stehen und kann nichtmehr geöffnet oder geschlossen werden.
VORSICHT - Fenster
Lassen Sie NIEMALS den Zündschlüssel im Fahrzeug
zurück.
Lassen Sie NIEMALS ein oder mehrere Kinder unbeaufsichtigt
im Fahrzeug zurück. Selbst sehr
junge Kinder können ungewollt
verursachen, dass sich das
Fahrzeug in Bewegung setzt,dass sie in einem Fenster
eingeklemmt werden oder dass
sie sich selbst oder Andere
verletzen.
Vergewissern Sie sich jedes Mal vor dem Schließen eines Fensters,
dass sich weder Arme, Hände, ein
Kopf oder irgendwelche
Gegenstände im Gefahrenbereich
der Fensterscheibe befinden.
Erlauben Sie es Kindern nicht, mit den Fensterhebern zu spielen.Halten Sie den Fensterheber
-sperrschalter in der Fahrertür in der
Stellung LOCK (niedergedrückt). Die
unbeabsichtigte Betätigung eines
Fensterhebers durch ein Kind, kann
zu schweren Verletzungen führen.
Halten Sie während der Fahrt nicht den Kopf oder Arme aus
einem geöffneten Fenster.
OTQ047204E
