Hyundai H-1 (Grand Starex) 2009 Ägarmanual (in Swedish)

411

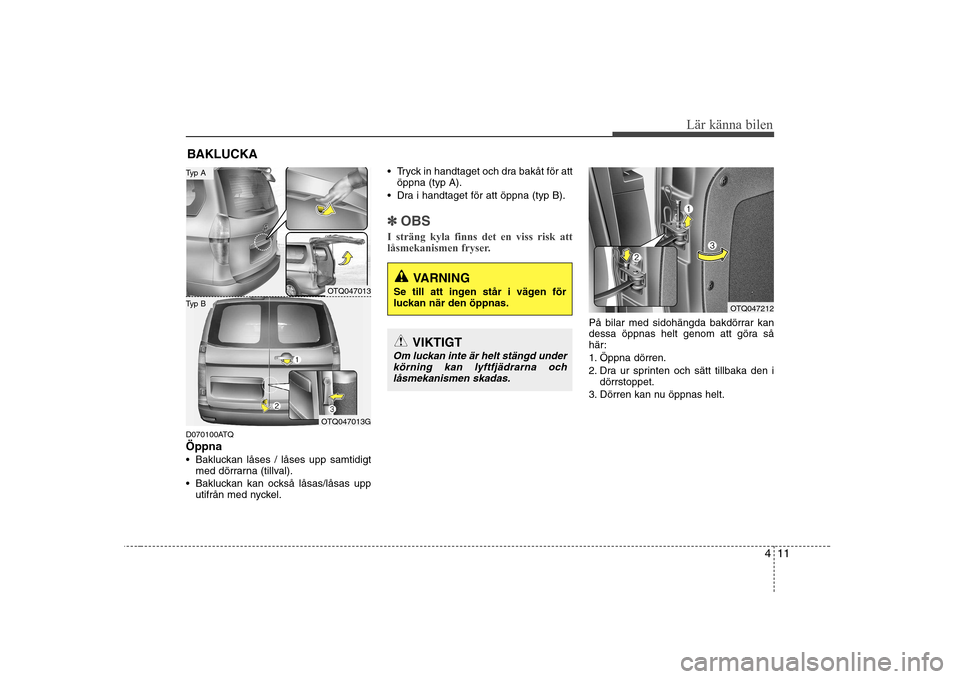

Lär känna bilen
D070100ATQ Öppna
Bakluckan låses / låses upp samtidigtmed dörrarna (tillval).
Bakluckan kan också låsas/låsas upp utifrån med nyckel. Tryck in handtaget och dra bakåt för att
öppna (typ A).
Dra i handtaget för att öppna (typ B).
✽✽ OBS
I sträng kyla finns det en viss risk att
låsmekanismen fryser.
På bilar med sidohängda bakdörrar kan
dessa öppnas helt genom att göra så
här:
1. Öppna dörren.
2. Dra ur sprinten och sätt tillbaka den i dörrstoppet.
3. Dörren kan nu öppnas helt.
BAKLUCKA
OTQ047013
OTQ047013G
Typ B
Typ A
VARNING
Se till att ingen står i vägen för
luckan när den öppnas.
VIKTIGT
Om luckan inte är helt stängd under körning kan lyftfjädrarna och
låsmekanismen skadas.
OTQ047212

Lär känna bilen
12
4

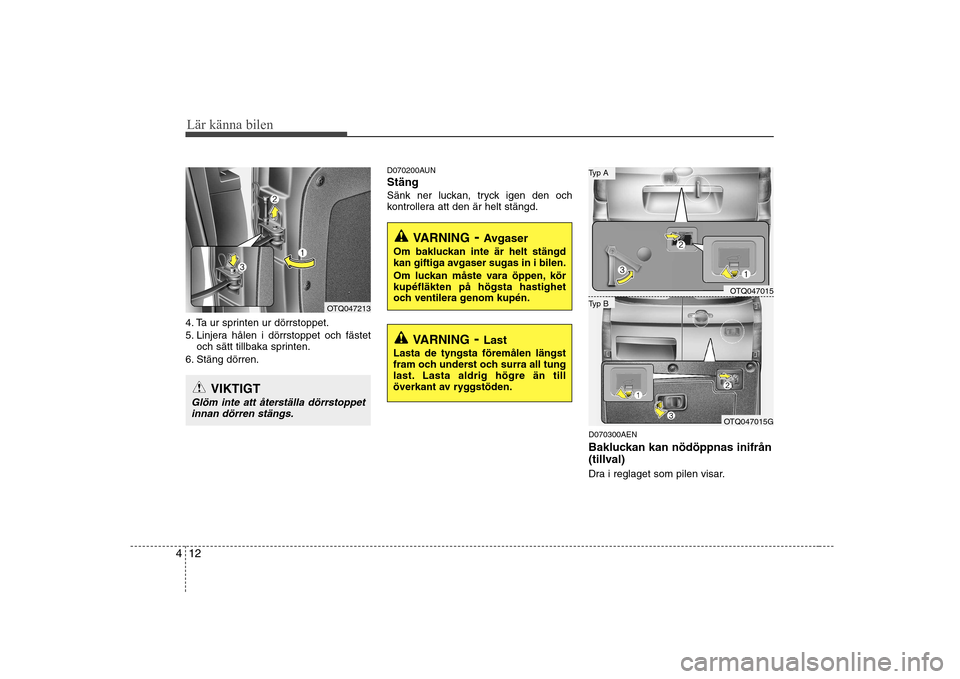

4. Ta ur sprinten ur dörrstoppet.
5. Linjera hålen i dörrstoppet och fästet
och sätt tillbaka sprinten.
6. Stäng dörren. D070200AUNStäng
Sänk ner luckan, tryck igen den och
kontrollera att den är helt stängd.
D070300AEN
Bakluckan kan nödöppnas inifrån
(tillval)
Dra i reglaget som pilen visar.
VARNING- Avgaser
Om bakluckan inte är helt stängd
kan giftiga avgaser sugas in i bilen.
Om luckan måste vara öppen, kör kupéfläkten på högsta hastighet
och ventilera genom kupén.
VARNING - Last
Lasta de tyngsta föremålen längst
fram och underst och surra all tung
last. Lasta aldrig högre än till
överkant av ryggstöden.
OTQ047213
VIKTIGT
Glöm inte att återställa dörrstoppet innan dörren stängs.
OTQ047015
OTQ047015G
Typ B
Typ A

413
Lär känna bilen

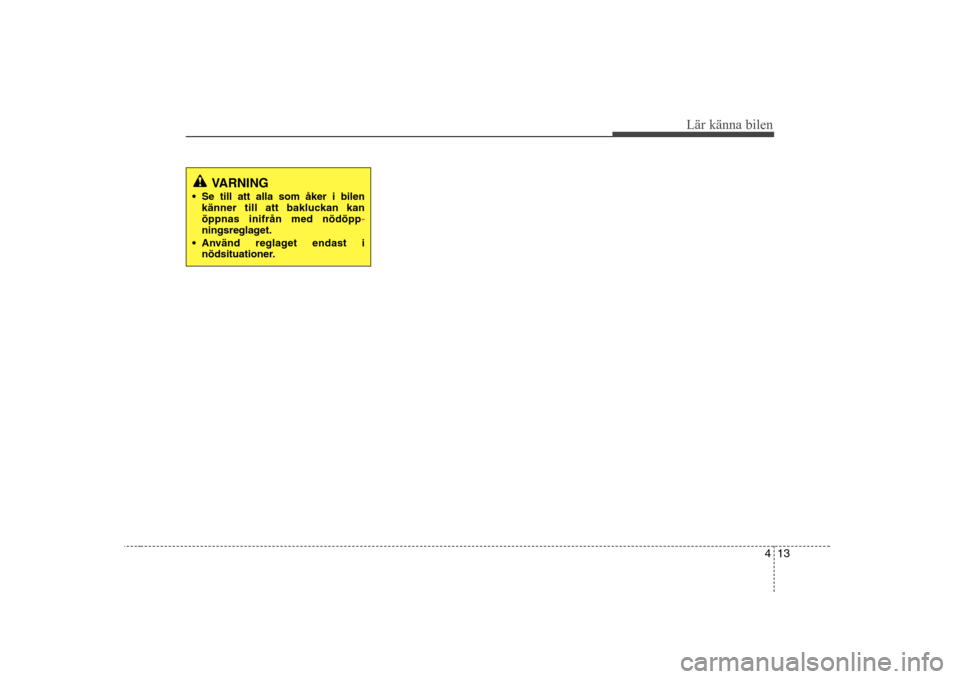

VARNING
Se till att alla som åker i bilen känner till att bakluckan kan öppnas inifrån med nödöpp
-ningsreglaget.
Använd reglaget endast i nödsituationer.

Lär känna bilen
14
4

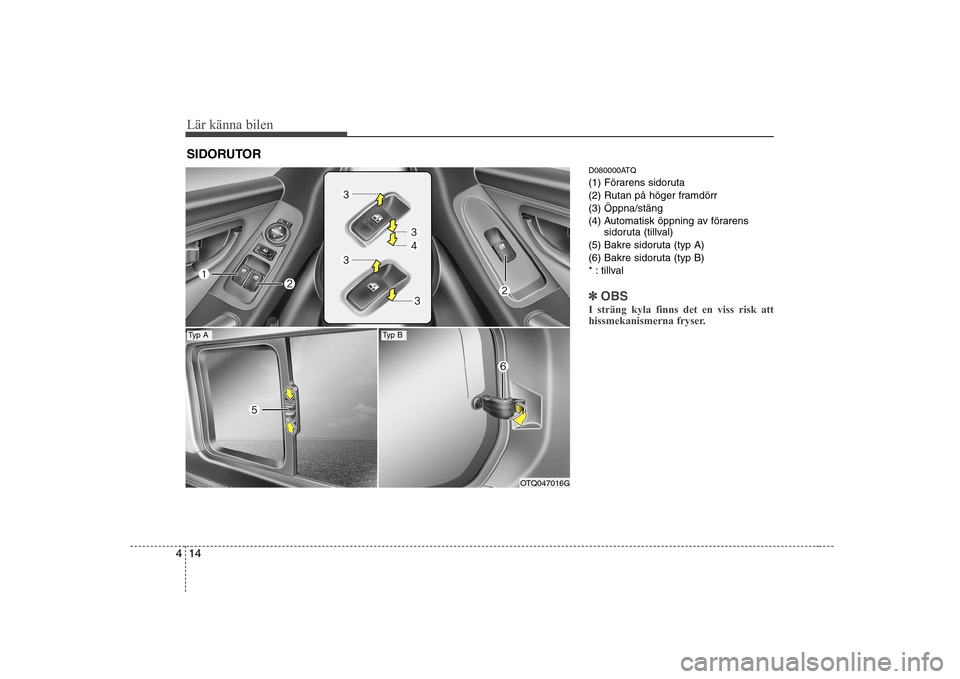

D080000ATQ
(1) Förarens sidoruta
(2) Rutan på höger framdörr(3) Öppna/stäng
(4) Automatisk öppning av förarens
sidoruta (tillval)
(5) Bakre sidoruta (typ A)
(6) Bakre sidoruta (typ B)
* : tillval
✽✽ OBS
I sträng kyla finns det en viss risk att
hissmekanismerna fryser.
SIDORUTOR
OTQ047016G
Typ ATyp B

415
Lär känna bilen

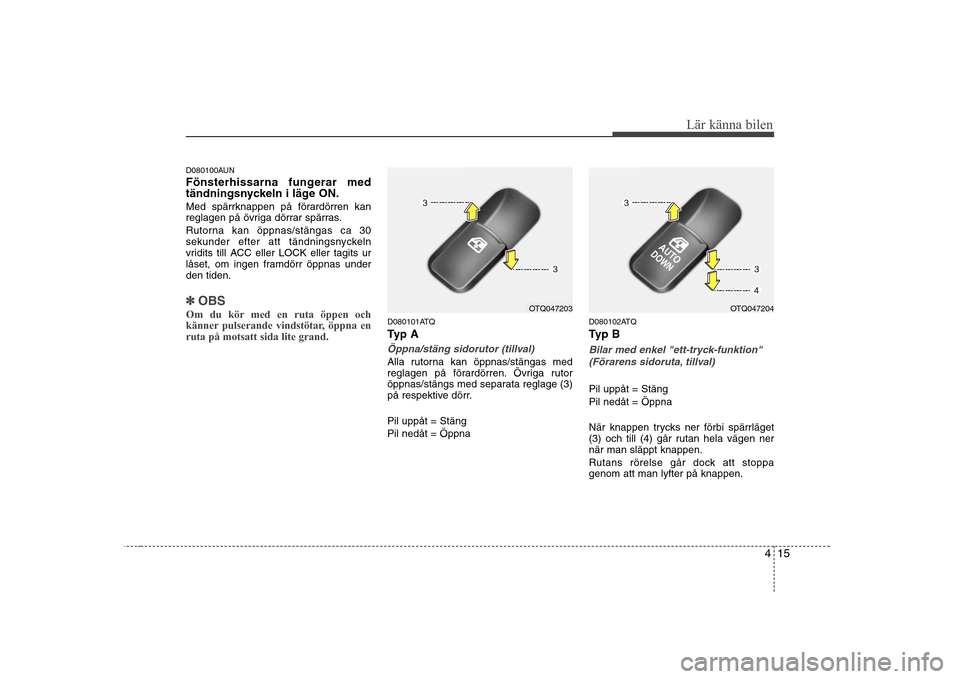

D080100AUN
Fönsterhissarna fungerar med
tändningsnyckeln i läge ON.
Med spärrknappen på förardörren kan
reglagen på övriga dörrar spärras.
Rutorna kan öppnas/stängas ca 30
sekunder efter att tändningsnyckeln
vridits till ACC eller LOCK eller tagits ur
låset, om ingen framdörr öppnas underden tiden.
✽✽OBS
Om du kör med en ruta öppen och
känner pulserande vindstötar, öppna enruta på motsatt sida lite grand.
D080101ATQ
Typ A
Öppna/stäng sidorutor (tillval)
Alla rutorna kan öppnas/stängas med
reglagen på förardörren. Övriga rutor
öppnas/stängs med separata reglage (3)
på respektive dörr. Pil uppåt = Stäng Pil nedåt = Öppna D080102ATQ
Typ B
Bilar med enkel "ett-tryck-funktion"
(Förarens sidoruta, tillval)
Pil uppåt = Stäng Pil nedåt = Öppna
När knappen trycks ner förbi spärrläget
(3) och till (4) går rutan hela vägen nernär man släppt knappen.
Rutans rörelse går dock att stoppa genom att man lyfter på knappen.
OTQ047203OTQ047204

Lär känna bilen
16
4

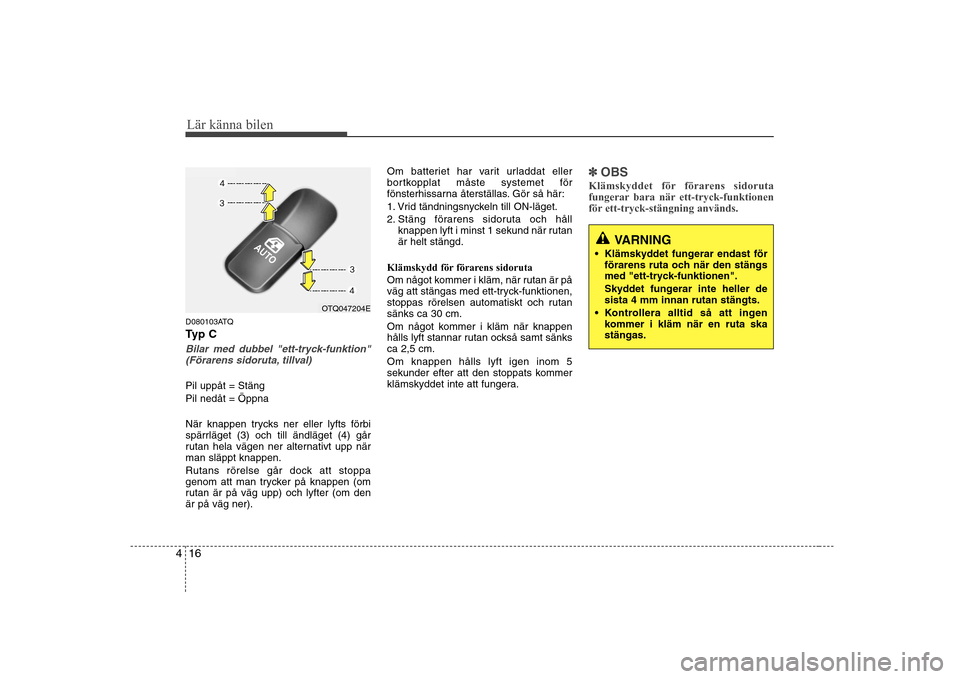

D080103ATQ
Typ C
Bilar med dubbel "ett-tryck-funktion"
(Förarens sidoruta, tillval)
Pil uppåt = Stäng Pil nedåt = Öppna
När knappen trycks ner eller lyfts förbi
spärrläget (3) och till ändläget (4) går
rutan hela vägen ner alternativt upp närman släppt knappen.
Rutans rörelse går dock att stoppa
genom att man trycker på knappen (om
rutan är på väg upp) och lyfter (om denär på väg ner). Om batteriet har varit urladdat eller
bortkopplat måste systemet för
fönsterhissarna återställas. Gör så här:
1. Vrid tändningsnyckeln till ON-läget.
2. Stäng förarens sidoruta och håll
knappen lyft i minst 1 sekund när rutan är helt stängd.
Klämskydd för förarens sidoruta
Om något kommer i kläm, när rutan är på
väg att stängas med ett-tryck-funktionen,
stoppas rörelsen automatiskt och rutansänks ca 30 cm.
Om något kommer i kläm när knappen
hålls lyft stannar rutan också samt sänksca 2,5 cm. Om knappen hålls lyft igen inom 5
sekunder efter att den stoppats kommer
klämskyddet inte att fungera.
✽✽ OBS
Klämskyddet för förarens sidoruta
fungerar bara när ett-tryck-funktionen
för ett-tryck-stängning används.
VARNING
Klämskyddet fungerar endast för förarens ruta och när den stängs
med "ett-tryck-funktionen".
Skyddet fungerar inte heller de sista 4 mm innan rutan stängts.
Kontrollera alltid så att ingen kommer i kläm när en ruta skastängas.
OTQ047204E

417
Lär känna bilen

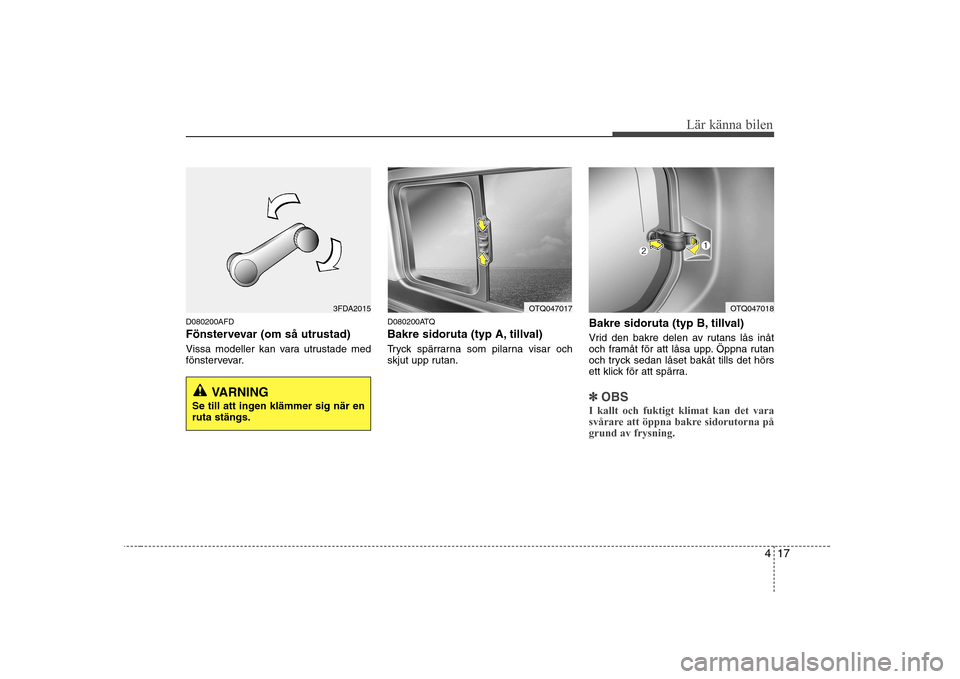

D080200AFD
Fönstervevar (om så utrustad)
Vissa modeller kan vara utrustade med
fönstervevar.D080200ATQ
Bakre sidoruta (typ A, tillval)
Tryck spärrarna som pilarna visar och
skjut upp rutan.
Bakre sidoruta (typ B, tillval)
Vrid den bakre delen av rutans lås inåt
och framåt för att låsa upp. Öppna rutan
och tryck sedan låset bakåt tills det hörs
ett klick för att spärra.
✽✽
OBS
I kallt och fuktigt klimat kan det vara
svårare att öppna bakre sidorutorna pågrund av frysning.VARNING
Se till att ingen klämmer sig när en ruta stängs.
3FDA2015OTQ047017OTQ047018

Lär känna bilen
18
4

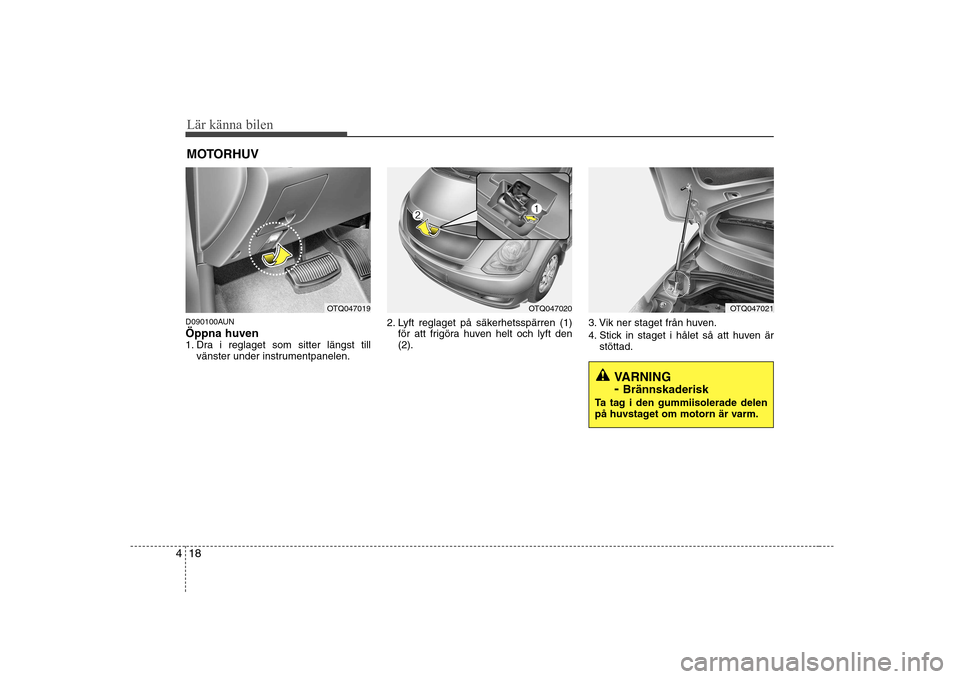

D090100AUN Öppna huven
1. Dra i reglaget som sitter längst till
vänster under instrumentpanelen. 2. Lyft reglaget på säkerhetsspärren (1)
för att frigöra huven helt och lyft den(2). 3. Vik ner staget från huven.
4. Stick in staget i hålet så att huven är
stöttad.
MOTORHUV
VARNING -
Brännskaderisk
Ta tag i den gummiisolerade delen
på huvstaget om motorn är varm.
OTQ047019OTQ047020OTQ047021

419
Lär känna bilen

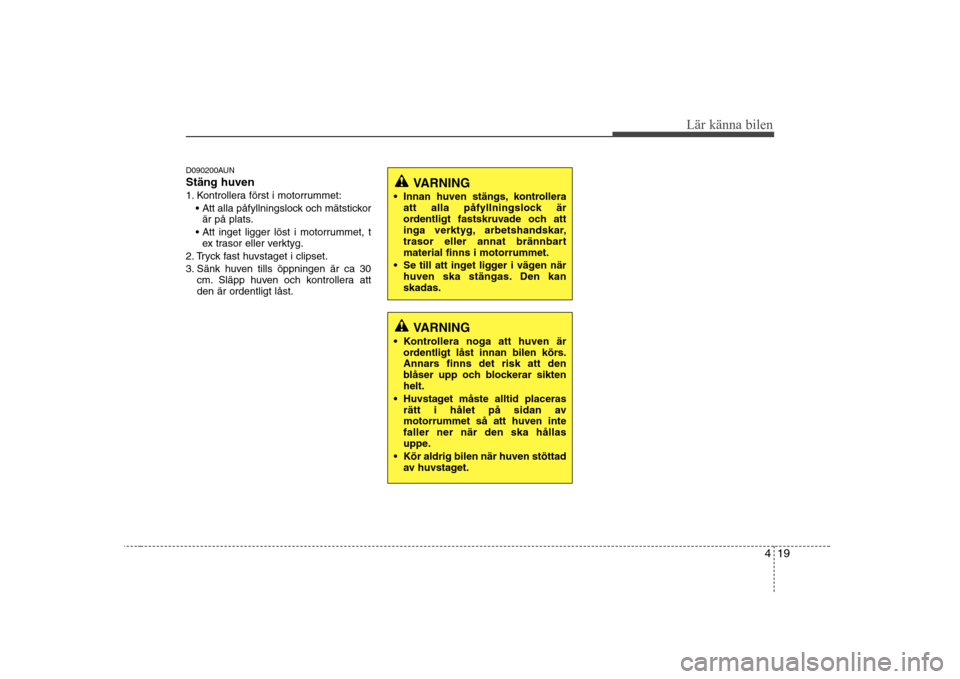

D090200AUN Stäng huven
1. Kontrollera först i motorrummet:är på plats.
ex trasor eller verktyg.
2. Tryck fast huvstaget i clipset.
3. Sänk huven tills öppningen är ca 30 cm. Släpp huven och kontrollera att den är ordentligt låst.
VARNING
Kontrollera noga att huven är ordentligt låst innan bilen körs.
Annars finns det risk att den
blåser upp och blockerar siktenhelt.
Huvstaget måste alltid placeras rätt i hålet på sidan avmotorrummet så att huven intefaller ner när den ska hållas
uppe.
Kör aldrig bilen när huven stöttad av huvstaget.
VARNING
Innan huven stängs, kontrollera att alla påfyllningslock är
ordentligt fastskruvade och att
inga verktyg, arbetshandskar,
trasor eller annat brännbartmaterial finns i motorrummet.
Se till att inget ligger i vägen när huven ska stängas. Den kanskadas.

Lär känna bilen
20
4

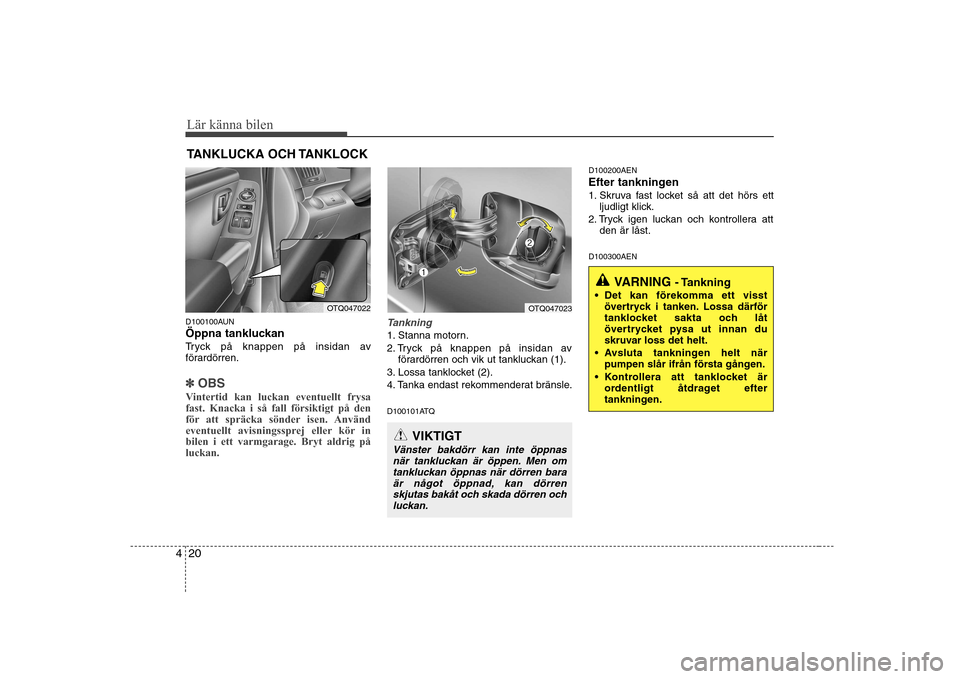

D100100AUN
Öppna tankluckan
Tryck på knappen på insidan av
förardörren.
✽✽
OBS
Vintertid kan luckan eventuellt frysa fast. Knacka i så fall försiktigt på den
för att spräcka sönder isen. Använd
eventuellt avisningssprej eller kör inbilen i ett varmgarage. Bryt aldrig påluckan.
Tankning
1. Stanna motorn.
2. Tryck på knappen på insidan av förardörren och vik ut tankluckan (1).
3. Lossa tanklocket (2).
4. Tanka endast rekommenderat bränsle.
D100101ATQ D100200AEN
Efter tankningen
1. Skruva fast locket så att det hörs ett
ljudligt klick.
2. Tryck igen luckan och kontrollera att den är låst.
D100300AEN
TANKLUCKA OCH TANKLOCK
VARNING
- Tankning
Det kan förekomma ett visst övertryck i tanken. Lossa därför
tanklocket sakta och låt
övertrycket pysa ut innan du
skruvar loss det helt.
Avsluta tankningen helt när pumpen slår ifrån första gången.
Kontrollera att tanklocket är ordentligt åtdraget efter
tankningen.
OTQ047022OTQ047023
VIKTIGT
Vänster bakdörr kan inte öppnas
när tankluckan är öppen. Men om
tankluckan öppnas när dörren bara är något öppnad, kan dörren skjutas bakåt och skada dörren ochluckan.
