Sistema de seguridad del vehículo
No coloque nunca en el asiento del
acompañante un sistema de sujeción
infantil orientado hacia atrás. Si se
desplegara el airbag, impactaría contra
dicho sistema de sujeción y provocaría
lesiones graves o mortales.
Tampoco deben colocarse en ese
asiento sistemas de retención para niños
orientados hacia adelante. Si se inflara el
airbag del acompañante, provocaría
lesiones graves o mortales al niño.
C041000AEN

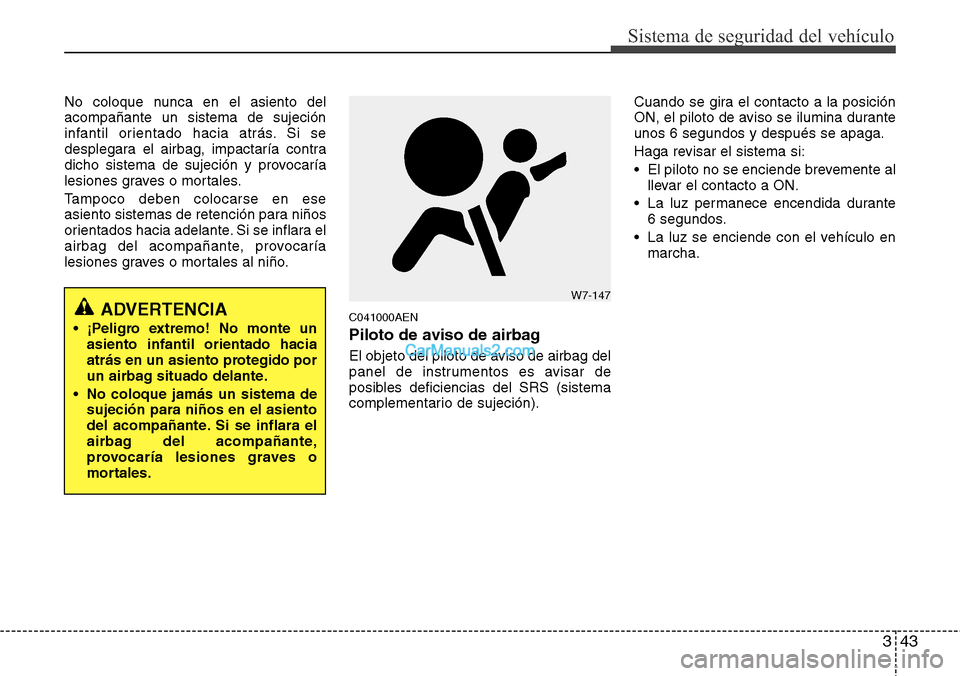

Piloto de aviso de airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción).Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina durante
unos 6 segundos y después se apaga.
Haga revisar el sistema si:
• El piloto no se enciende brevemente al
llevar el contacto a ON.
• La luz permanece encendida durante
6 segundos.
• La luz se enciende con el vehículo en
marcha.
ADVERTENCIA
• ¡Peligro extremo! No monte un
asiento infantil orientado hacia
atrás en un asiento protegido por
un airbag situado delante.
• No coloque jamás un sistema de
sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
W7-147

Sistema de seguridad del vehículo
44 3
C040100ATQ
Componentes y funciones del SRS

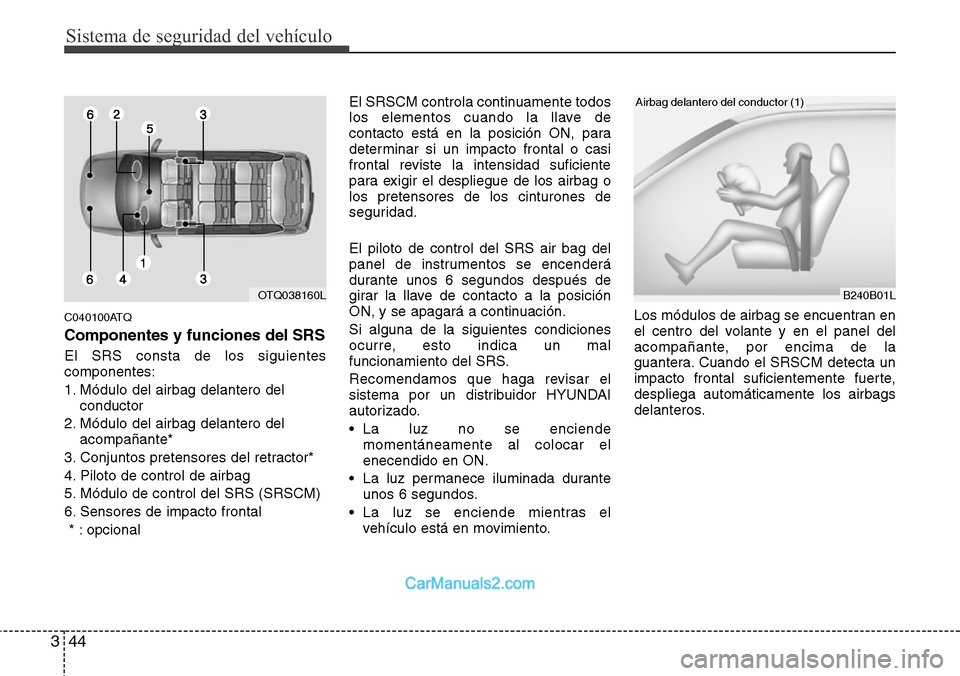

El SRS consta de los siguientes
componentes:
1. Módulo del airbag delantero del
conductor
2. Módulo del airbag delantero del
acompañante*
3. Conjuntos pretensores del retractor*
4. Piloto de control de airbag
5. Módulo de control del SRS (SRSCM)
6. Sensores de impacto frontal
* : opcionalEl SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag o
los pretensores de los cinturones de
seguridad.
El piloto de control del SRS air bag del
panel de instrumentos se encenderá
durante unos 6 segundos después de
girar la llave de contacto a la posición
ON, y se apagará a continuación.
Si alguna de la siguientes condiciones
ocurre, esto indica un mal
funcionamiento del SRS.
Recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
• La luz no se enciende
momentáneamente al colocar el
enecendido en ON.
• La luz permanece iluminada durante
unos 6 segundos.
• La luz se enciende mientras el
vehículo está en movimiento.Los módulos de airbag se encuentran en
el centro del volante y en el panel del
acompañante, por encima de la
guantera. Cuando el SRSCM detecta un
impacto frontal suficientemente fuerte,
despliega automáticamente los airbags
delanteros.
B240B01L
Airbag delantero del conductor (1)
OTQ038160L

345
Sistema de seguridad del vehículo
B240B05L
Airbag delantero del acompañante

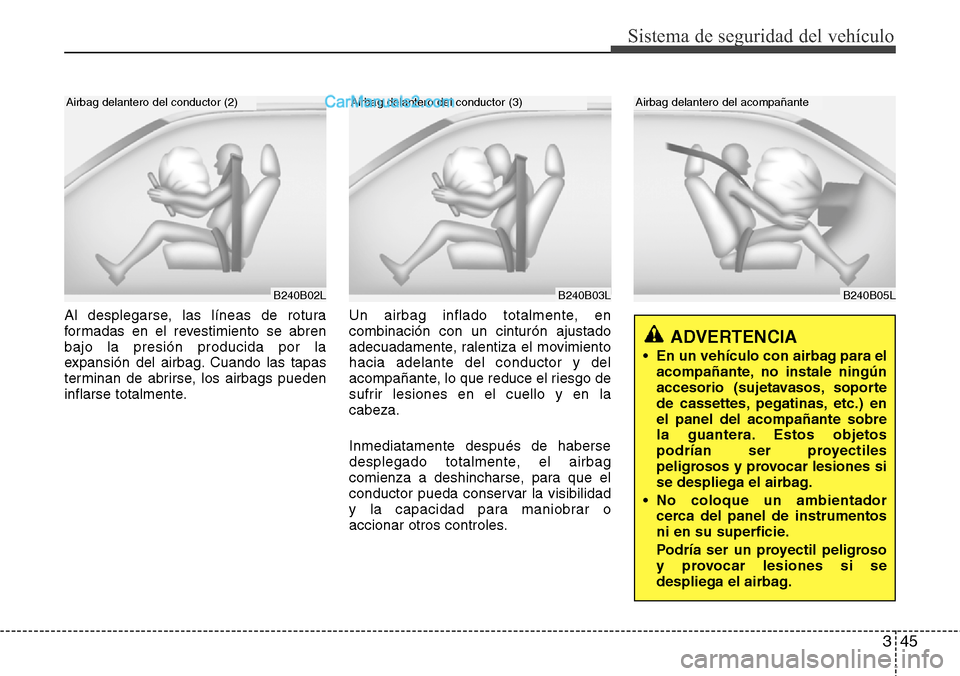

Al desplegarse, las líneas de rotura
formadas en el revestimiento se abren
bajo la presión producida por la
expansión del airbag. Cuando las tapas
terminan de abrirse, los airbags pueden
inflarse totalmente.Un airbag inflado totalmente, en
combinación con un cinturón ajustado
adecuadamente, ralentiza el movimiento
hacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en la
cabeza.
Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
B240B02LB240B03L
Airbag delantero del conductor (2)Airbag delantero del conductor (3)
ADVERTENCIA
• En un vehículo con airbag para el
acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) en
el panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles
peligrosos y provocar lesiones si
se despliega el airbag.
• No coloque un ambientador
cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.

Sistema de seguridad del vehículo
46 3
C040400BTQ

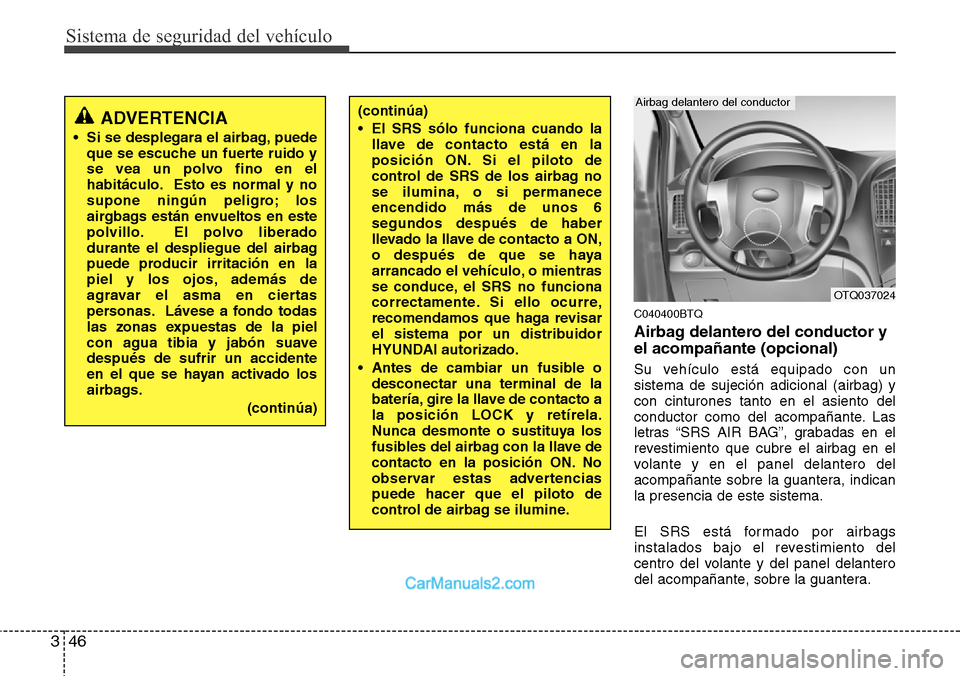

Airbag delantero del conductor y
el acompañante (opcional)
Su vehículo está equipado con un
sistema de sujeción adicional (airbag) y
con cinturones tanto en el asiento del
conductor como del acompañante. Las
letras “SRS AIR BAG”, grabadas en el
revestimiento que cubre el airbag en el
volante y en el panel delantero del
acompañante sobre la guantera, indican
la presencia de este sistema.
El SRS está formado por airbags
instalados bajo el revestimiento del
centro del volante y del panel delantero
del acompañante, sobre la guantera.
ADVERTENCIA
• Si se desplegara el airbag, puede
que se escuche un fuerte ruido y
se vea un polvo fino en el
habitáculo. Esto es normal y no
supone ningún peligro; los
airgbags están envueltos en este
polvillo. El polvo liberado
durante el despliegue del airbag
puede producir irritación en la
piel y los ojos, además de
agravar el asma en ciertas
personas. Lávese a fondo todas
las zonas expuestas de la piel
con agua tibia y jabón suave
después de sufrir un accidente
en el que se hayan activado los
airbags.
(continúa)
(continúa)
• El SRS sólo funciona cuando la
llave de contacto está en la
posición ON. Si el piloto de
control de SRS de los airbag no
se ilumina, o si permanece
encendido más de unos 6
segundos después de haber
llevado la llave de contacto a ON,
o después de que se haya
arrancado el vehículo, o mientras
se conduce, el SRS no funciona
correctamente. Si ello ocurre,
recomendamos que haga revisar
el sistema por un distribuidor
HYUNDAI autorizado.
• Antes de cambiar un fusible o
desconectar una terminal de la
batería, gire la llave de contacto a
la posición LOCK y retírela.
Nunca desmonte o sustituya los
fusibles del airbag con la llave de
contacto en la posición ON. No
observar estas advertencias
puede hacer que el piloto de
control de airbag se ilumine.
OTQ037024
Airbag delantero del conductor

347
Sistema de seguridad del vehículo

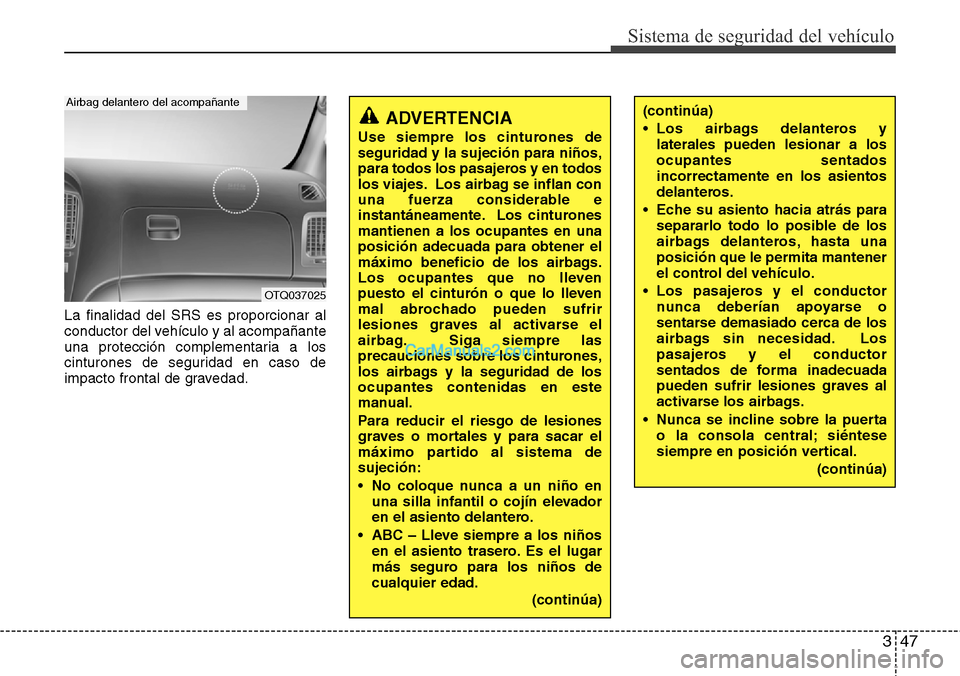

La finalidad del SRS es proporcionar al
conductor del vehículo y al acompañante
una protección complementaria a los
cinturones de seguridad en caso de
impacto frontal de gravedad.
(continúa)
• Los airbags delanteros y
laterales pueden lesionar a los
ocupantes sentados
incorrectamente en los asientos
delanteros.
• Eche su asiento hacia atrás para
separarlo todo lo posible de los
airbags delanteros, hasta una
posición que le permita mantener
el control del vehículo.
• Los pasajeros y el conductor
nunca deberían apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad. Los
pasajeros y el conductor
sentados de forma inadecuada
pueden sufrir lesiones graves al
activarse los airbags.
• Nunca se incline sobre la puerta
o la consola central; siéntese
siempre en posición vertical.
(continúa)ADVERTENCIA
Use siempre los cinturones de
seguridad y la sujeción para niños,
para todos los pasajeros y en todos
los viajes. Los airbag se inflan con
una fuerza considerable e
instantáneamente. Los cinturones
mantienen a los ocupantes en una
posición adecuada para obtener el
máximo beneficio de los airbags.
Los ocupantes que no lleven
puesto el cinturón o que lo lleven
mal abrochado pueden sufrir
lesiones graves al activarse el
airbag. Siga siempre las
precauciones sobre los cinturones,
los airbags y la seguridad de los
ocupantes contenidas en este
manual.
Para reducir el riesgo de lesiones
graves o mortales y para sacar el
máximo partido al sistema de
sujeción:
• No coloque nunca a un niño en
una silla infantil o cojín elevador
en el asiento delantero.
• ABC – Lleve siempre a los niños
en el asiento trasero. Es el lugar
más seguro para los niños de
cualquier edad.
(continúa)
OTQ037025
Airbag delantero del acompañante

Sistema de seguridad del vehículo
48 3
(continúa)

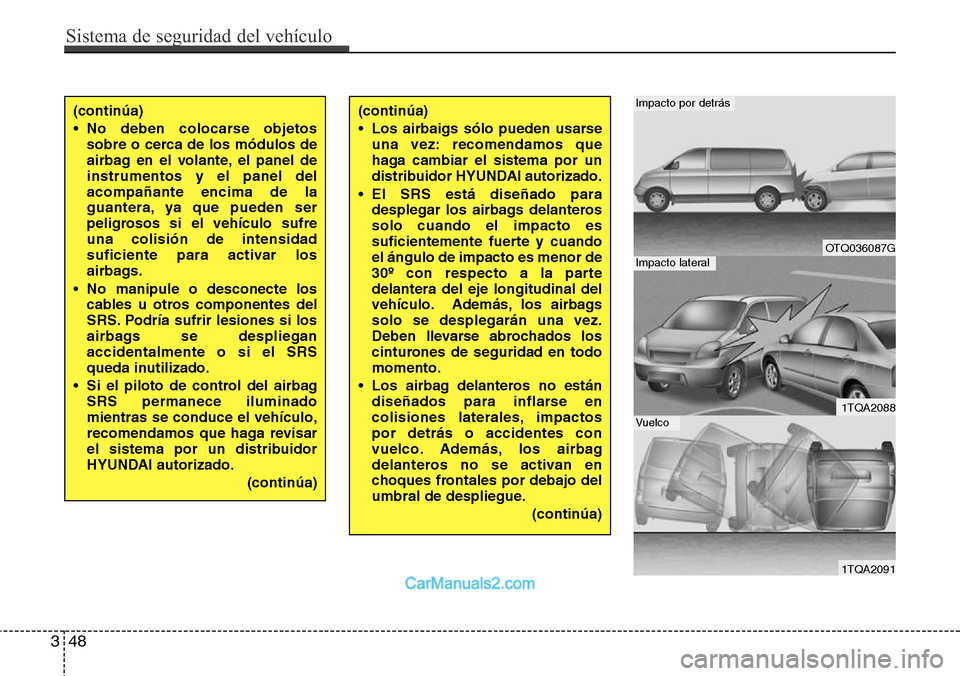

• No deben colocarse objetos
sobre o cerca de los módulos de
airbag en el volante, el panel de
instrumentos y el panel del
acompañante encima de la
guantera, ya que pueden ser
peligrosos si el vehículo sufre
una colisión de intensidad
suficiente para activar los
airbags.
• No manipule o desconecte los
cables u otros componentes del
SRS. Podría sufrir lesiones si los
airbags se despliegan
accidentalmente o si el SRS
queda inutilizado.
• Si el piloto de control del airbag
SRS permanece iluminado
mientras se conduce el vehículo,
recomendamos que haga revisar
el sistema por un distribuidor
HYUNDAI autorizado.
(continúa)(continúa)
• Los airbaigs sólo pueden usarse
una vez: recomendamos que
haga cambiar el sistema por un
distribuidor HYUNDAI autorizado.
• El SRS está diseñado para
desplegar los airbags delanteros
solo cuando el impacto es
suficientemente fuerte y cuando
el ángulo de impacto es menor de
30º con respecto a la parte
delantera del eje longitudinal del
vehículo. Además, los airbags
solo se desplegarán una vez.
Deben llevarse abrochados los
cinturones de seguridad en todo
momento.
• Los airbag delanteros no están
diseñados para inflarse en
colisiones laterales, impactos
por detrás o accidentes con
vuelco. Además, los airbag
delanteros no se activan en
choques frontales por debajo del
umbral de despliegue.
(continúa)
OTQ036087G
1TQA2088
1TQA2091
Impacto por detrás
Impacto lateral
Vuelco

349
Sistema de seguridad del vehículo
(continúa)
• Sentarse inadecuadamente o
fuera de su sitio puede producir
lesiones graves o mortales en
caso de accidente. Todos los
ocupantes deben sentarse
erguidos, con el respaldo
vertical, centrados en el asiento
con el cinturón abrochado, las
piernas extendidas
cómodamente y los pies en el
suelo, hasta que el vehículo esté
parado y se haya retirado la llave
de contacto.
• El sistema de airbag debe
desplegarse muy rápidamente
para ofrecer protección en caso
de accidente. Si un ocupante está
fuera de su sitio por no llevar
abrochado el cinturón de
seguridad, el airbag le golpeará y
le provocará lesiones graves o
mortales.(continúa)
• Nunca debe instalarse un
sistema de sujeción para niños
en el asiento delantero. En caso
de accidente, el niño podría sufrir
lesiones graves o mortales si se
dispara el airbag.
• Los niños menores de 12 años
siempre deben ir bien sujetos en el
asiento trasero. No deje jamás que
los niños viajen en el asiento del
acompañante. Si un niño mayor
de 12 años tiene que sentarse en
el asiento delantero, debe llevar el
cinturón de seguridad ajustado y
el asiento debe colocarse lo más
atrás posible.
• Para obtener la máxima
protección en todo tipo de
colisiones, todos los ocupantes,
incluido el conductor, deben
llevar siempre el cinturón de
seguridad abrochado, haya o no
airbags en sus asientos, para
minimizar el riesgo de lesiones
graves o mortales en caso de
accidente. No deben apoyarse o

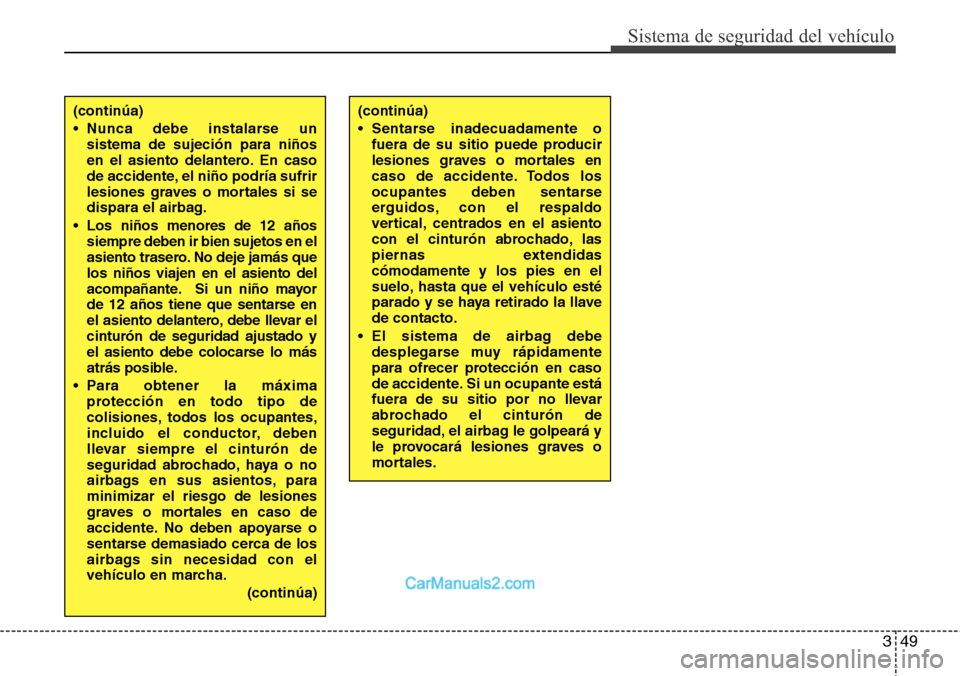

sentarse demasiado cerca de los
airbags sin necesidad con el
vehículo en marcha.
(continúa)

Sistema de seguridad del vehículo
50 3
C040800BTQ

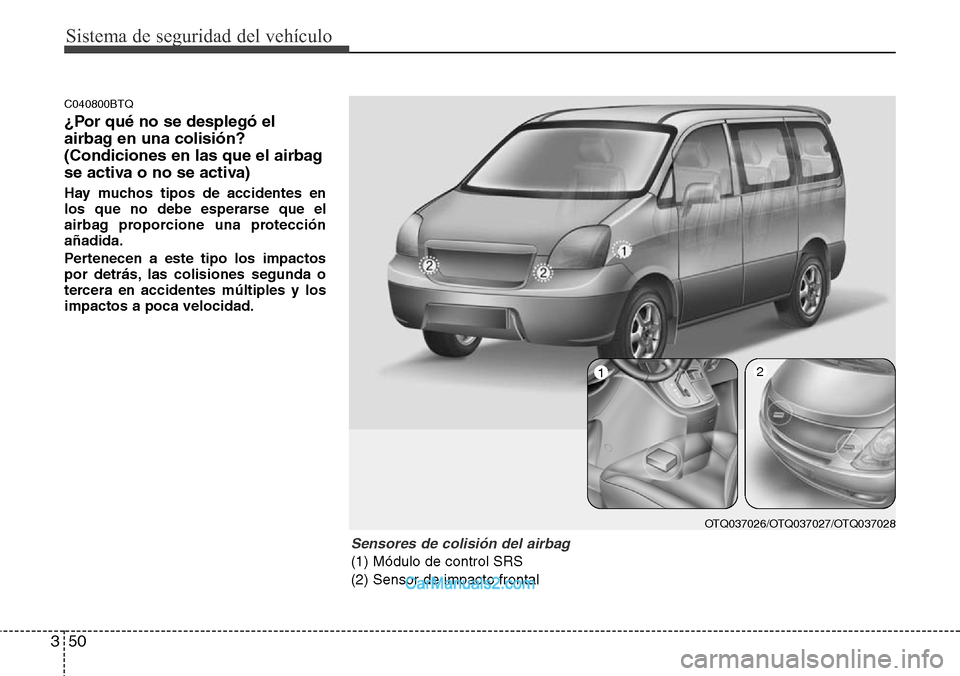

¿Por qué no se desplegó el
airbag en una colisión?
(Condiciones en las que el airbag
se activa o no se activa)
Hay muchos tipos de accidentes en
los que no debe esperarse que el
airbag proporcione una protección
añadida.
Pertenecen a este tipo los impactos
por detrás, las colisiones segunda o
tercera en accidentes múltiples y los
impactos a poca velocidad.
Sensores de colisión del airbag
(1) Módulo de control SRS
(2) Sensor de impacto frontal
OTQ037026/OTQ037027/OTQ037028
12

351
Sistema de seguridad del vehículo
C040801ATQ

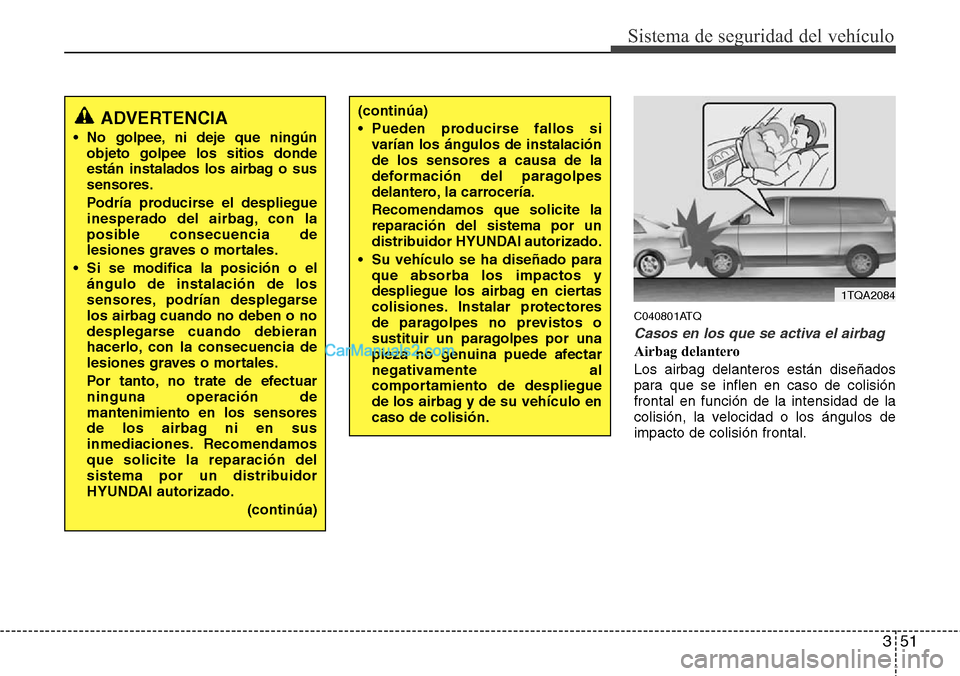

Casos en los que se activa el airbag
Airbag delantero
Los airbag delanteros están diseñados
para que se inflen en caso de colisión
frontal en función de la intensidad de la
colisión, la velocidad o los ángulos de
impacto de colisión frontal.
ADVERTENCIA
• No golpee, ni deje que ningún
objeto golpee los sitios donde
están instalados los airbag o sus
sensores.
Podría producirse el despliegue
inesperado del airbag, con la
posible consecuencia de
lesiones graves o mortales.
• Si se modifica la posición o el
ángulo de instalación de los
sensores, podrían desplegarse
los airbag cuando no deben o no
desplegarse cuando debieran
hacerlo, con la consecuencia de
lesiones graves o mortales.
Por tanto, no trate de efectuar
ninguna operación de
mantenimiento en los sensores
de los airbag ni en sus
inmediaciones. Recomendamos
que solicite la reparación del
sistema por un distribuidor
HYUNDAI autorizado.
(continúa)
(continúa)
• Pueden producirse fallos si
varían los ángulos de instalación
de los sensores a causa de la
deformación del paragolpes
delantero, la carrocería.
Recomendamos que solicite la
reparación del sistema por un
distribuidor HYUNDAI autorizado.
• Su vehículo se ha diseñado para
que absorba los impactos y
despliegue los airbag en ciertas
colisiones. Instalar protectores
de paragolpes no previstos o
sustituir un paragolpes por una
pieza no genuina puede afectar
negativamente al
comportamiento de despliegue
de los airbag y de su vehículo en
caso de colisión.
1TQA2084

Sistema de seguridad del vehículo
52 3
Aunque los airbags delanteros (del
conductor y el acompañante) están
diseñados para que se inflen solamente
en caso de colisión frontal, también
pueden inflarse en cualquier tipo de
colisión si los sensores de impacto
frontal detectan una intensidad
suficiente.
Los airbag se pueden desplegar si el
chasis del vehículo sufre el impacto
producido por baches u objetos al
circular por vías en mal estado o
caminos. Conduzca con cuidado cuando
circule sobre firme irregular o superficies
no destinadas al tráfico rodado para
evitar que los airbags se desplieguen.

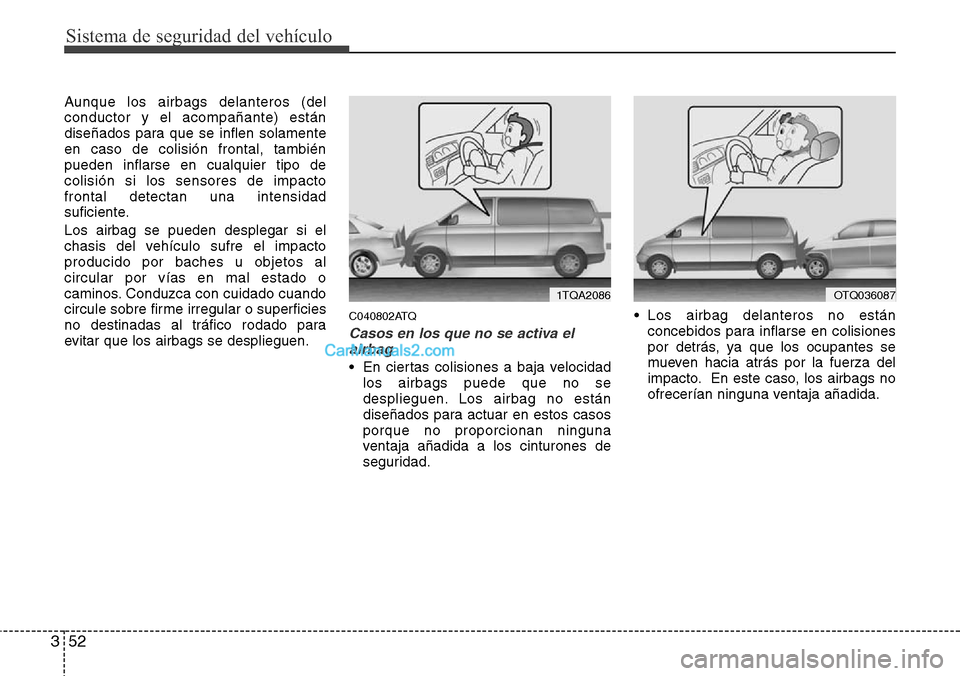

C040802ATQ
Casos en los que no se activa el
airbag
• En ciertas colisiones a baja velocidad
los airbags puede que no se
desplieguen. Los airbag no están
diseñados para actuar en estos casos
porque no proporcionan ninguna
ventaja añadida a los cinturones de
seguridad.• Los airbag delanteros no están
concebidos para inflarse en colisiones
por detrás, ya que los ocupantes se
mueven hacia atrás por la fuerza del
impacto. En este caso, los airbags no
ofrecerían ninguna ventaja añadida.
1TQA2086OTQ036087
