Hyundai H-1 (Grand Starex) 2015 Manual del propietario (in Spanish)

353

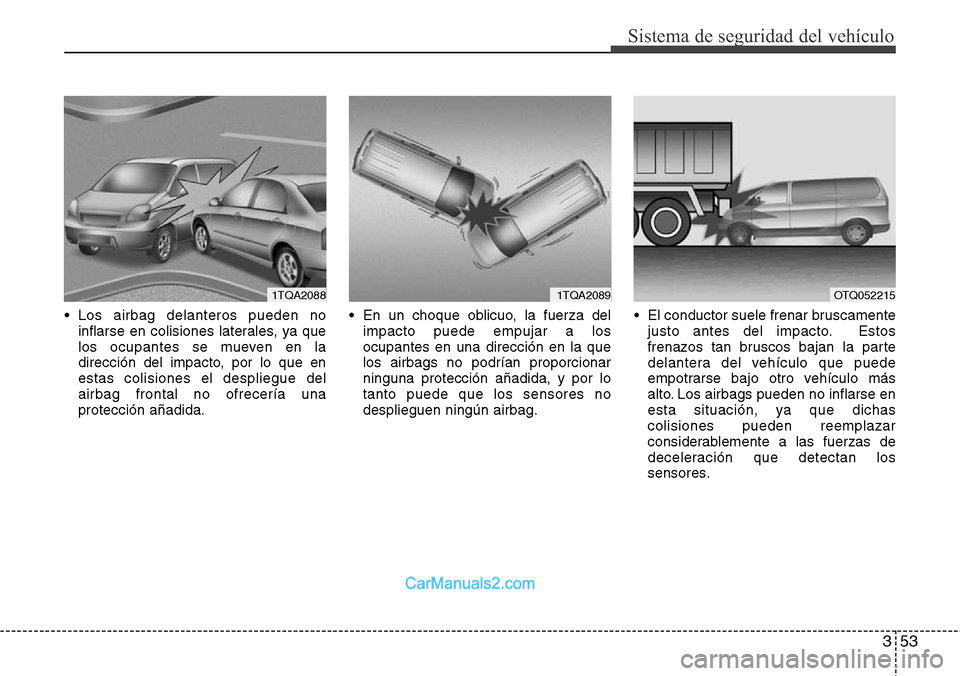

Sistema de seguridad del vehículo
• Los airbag delanteros pueden no
inflarse en colisiones laterales, ya que
los ocupantes se mueven en la
dirección del impacto, por lo que en
estas colisiones el despliegue del
airbag frontal no ofrecería una
protección añadida.• En un choque oblicuo, la fuerza del
impacto puede empujar a los
ocupantes en una dirección en la que
los airbags no podrían proporcionar
ninguna protección añadida, y por lo
tanto puede que los sensores no
desplieguen ningún airbag.• El conductor suele frenar bruscamente
justo antes del impacto. Estos
frenazos tan bruscos bajan la parte
delantera del vehículo que puede
empotrarse bajo otro vehículo más
alto. Los airbags pueden no inflarse en
esta situación, ya que dichas
colisiones pueden reemplazar
considerablemente a las fuerzas de
deceleración que detectan los
sensores.
1TQA20891TQA2088OTQ052215

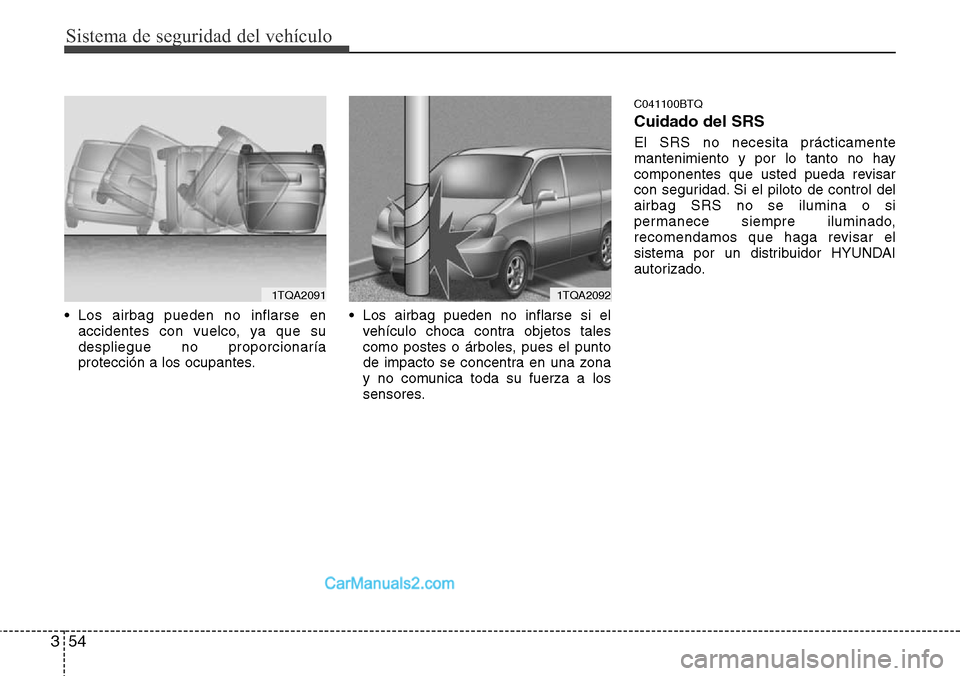

Sistema de seguridad del vehículo
54 3
• Los airbag pueden no inflarse en
accidentes con vuelco, ya que su
despliegue no proporcionaría
protección a los ocupantes.• Los airbag pueden no inflarse si el
vehículo choca contra objetos tales
como postes o árboles, pues el punto
de impacto se concentra en una zona
y no comunica toda su fuerza a los
sensores.
C041100BTQ
Cuidado del SRS
El SRS no necesita prácticamente
mantenimiento y por lo tanto no hay
componentes que usted pueda revisar
con seguridad. Si el piloto de control del
airbag SRS no se ilumina o si
permanece siempre iluminado,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
1TQA20911TQA2092

355
Sistema de seguridad del vehículo

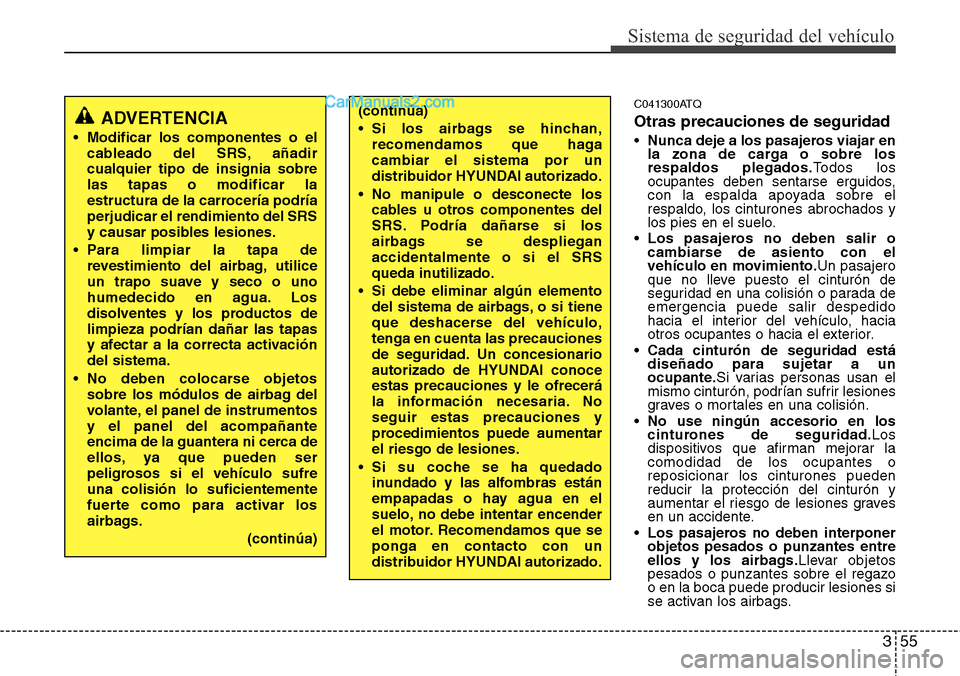

C041300ATQ
Otras precauciones de seguridad
•Nunca deje a los pasajeros viajar en
la zona de carga o sobre los
respaldos plegados.Todos los
ocupantes deben sentarse erguidos,
con la espalda apoyada sobre el
respaldo, los cinturones abrochados y
los pies en el suelo.
•Los pasajeros no deben salir o
cambiarse de asiento con el
vehículo en movimiento.Un pasajero
que no lleve puesto el cinturón de
seguridad en una colisión o parada de
emergencia puede salir despedido
hacia el interior del vehículo, hacia
otros ocupantes o hacia el exterior.
•Cada cinturón de seguridad está
diseñado para sujetar a un
ocupante.Si varias personas usan el
mismo cinturón, podrían sufrir lesiones
graves o mortales en una colisión.
•No use ningún accesorio en los
cinturones de seguridad.Los
dispositivos que afirman mejorar la
comodidad de los ocupantes o
reposicionar los cinturones pueden
reducir la protección del cinturón y
aumentar el riesgo de lesiones graves
en un accidente.
•Los pasajeros no deben interponer
objetos pesados o punzantes entre
ellos y los airbags.Llevar objetos
pesados o punzantes sobre el regazo
o en la boca puede producir lesiones si
se activan los airbags.
ADVERTENCIA
• Modificar los componentes o el
cableado del SRS, añadir
cualquier tipo de insignia sobre
las tapas o modificar la
estructura de la carrocería podría
perjudicar el rendimiento del SRS
y causar posibles lesiones.
• Para limpiar la tapa de
revestimiento del airbag, utilice
un trapo suave y seco o uno
humedecido en agua. Los
disolventes y los productos de
limpieza podrían dañar las tapas
y afectar a la correcta activación
del sistema.
• No deben colocarse objetos
sobre los módulos de airbag del
volante, el panel de instrumentos
y el panel del acompañante
encima de la guantera ni cerca de
ellos, ya que pueden ser
peligrosos si el vehículo sufre
una colisión lo suficientemente
fuerte como para activar los
airbags.
(continúa)
(continúa)
• Si los airbags se hinchan,
recomendamos que haga
cambiar el sistema por un
distribuidor HYUNDAI autorizado.
• No manipule o desconecte los
cables u otros componentes del
SRS. Podría dañarse si los
airbags se despliegan
accidentalmente o si el SRS
queda inutilizado.
• Si debe eliminar algún elemento
del sistema de airbags, o si tiene
que deshacerse del vehículo,
tenga en cuenta las precauciones
de seguridad. Un concesionario
autorizado de HYUNDAI conoce
estas precauciones y le ofrecerá
la información necesaria. No
seguir estas precauciones y
procedimientos puede aumentar
el riesgo de lesiones.
• Si su coche se ha quedado
inundado y las alfombras están
empapadas o hay agua en el
suelo, no debe intentar encender
el motor. Recomendamos que se
ponga en contacto con un
distribuidor HYUNDAI autorizado.

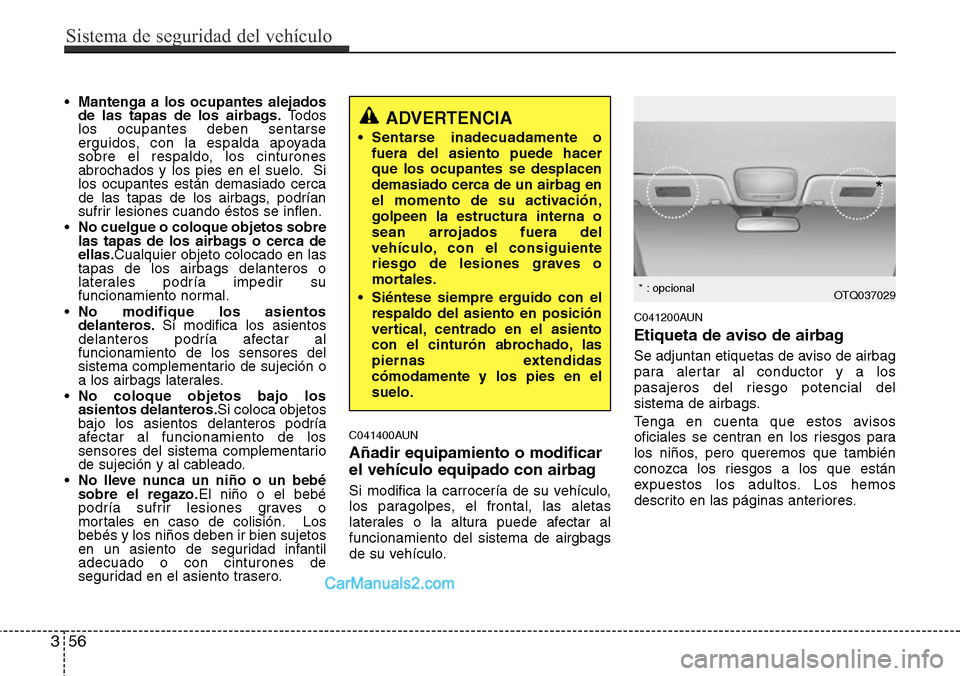

•Mantenga a los ocupantes alejados
de las tapas de los airbags.Todos
los ocupantes deben sentarse
erguidos, con la espalda apoyada
sobre el respaldo, los cinturones
abrochados y los pies en el suelo. Si
los ocupantes están demasiado cerca
de las tapas de los airbags, podrían
sufrir lesiones cuando éstos se inflen.
•No cuelgue o coloque objetos sobre
las tapas de los airbags o cerca de
ellas.Cualquier objeto colocado en las
tapas de los airbags delanteros o
laterales podría impedir su
funcionamiento normal.
•No modifique los asientos
delanteros.Si modifica los asientos
delanteros podría afectar al
funcionamiento de los sensores del
sistema complementario de sujeción o
a los airbags laterales.
•No coloque objetos bajo los
asientos delanteros.Si coloca objetos
bajo los asientos delanteros podría
afectar al funcionamiento de los
sensores del sistema complementario
de sujeción y al cableado.
•No lleve nunca un niño o un bebé
sobre el regazo.El niño o el bebé
podría sufrir lesiones graves o
mortales en caso de colisión. Los
bebés y los niños deben ir bien sujetos
en un asiento de seguridad infantil
adecuado o con cinturones de
seguridad en el asiento trasero.
C041400AUN
Añadir equipamiento o modificar
el vehículo equipado con airbag
Si modifica la carrocería de su vehículo,
los paragolpes, el frontal, las aletas
laterales o la altura puede afectar al
funcionamiento del sistema de airgbags
de su vehículo.
C041200AUN
Etiqueta de aviso de airbag
Se adjuntan etiquetas de aviso de airbag
para alertar al conductor y a los
pasajeros del riesgo potencial del
sistema de airbags.
Tenga en cuenta que estos avisos
oficiales se centran en los riesgos para
los niños, pero queremos que también
conozca los riesgos a los que están
expuestos los adultos. Los hemos
descrito en las páginas anteriores.
ADVERTENCIA
• Sentarse inadecuadamente o
fuera del asiento puede hacer
que los ocupantes se desplacen
demasiado cerca de un airbag en
el momento de su activación,
golpeen la estructura interna o
sean arrojados fuera del
vehículo, con el consiguiente
riesgo de lesiones graves o
mortales.
• Siéntese siempre erguido con el
respaldo del asiento en posición
vertical, centrado en el asiento
con el cinturón abrochado, las
piernas extendidas
cómodamente y los pies en el
suelo.
OTQ037029
*
* : opcional
356
Sistema de seguridad del vehículo

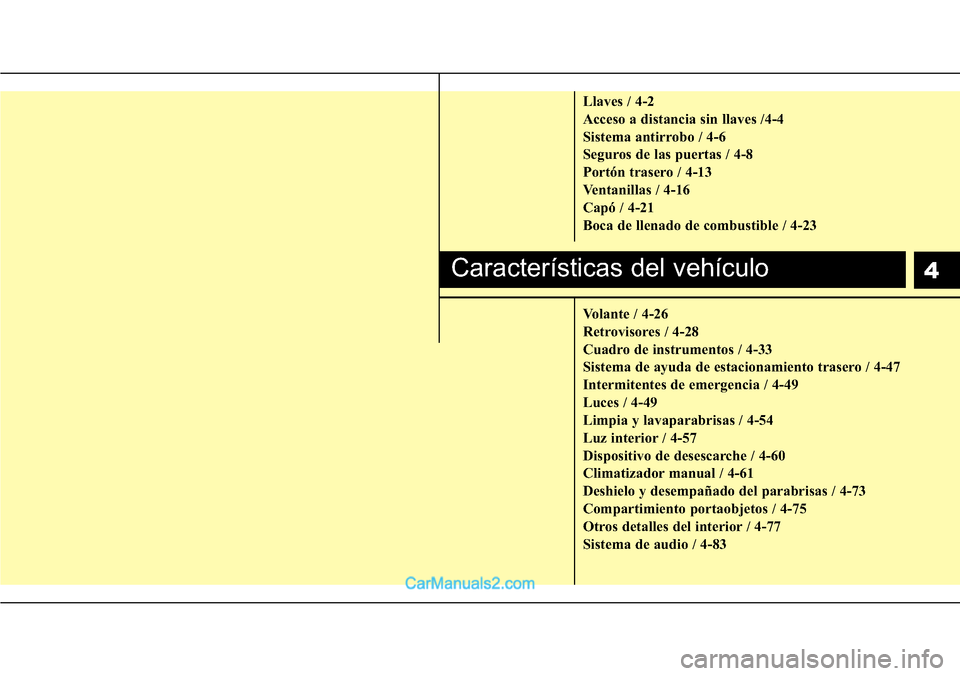

4
Llaves / 4-2
Acceso a distancia sin llaves /4-4
Sistema antirrobo / 4-6
Seguros de las puertas / 4-8
Portón trasero / 4-13
Ventanillas / 4-16
Capó / 4-21
Boca de llenado de combustible / 4-23
Volante / 4-26
Retrovisores / 4-28
Cuadro de instrumentos / 4-33
Sistema de ayuda de estacionamiento trasero / 4-47
Intermitentes de emergencia / 4-49
Luces / 4-49
Limpia y lavaparabrisas / 4-54
Luz interior / 4-57
Dispositivo de desescarche / 4-60
Climatizador manual / 4-61
Deshielo y desempañado del parabrisas / 4-73
Compartimiento portaobjetos / 4-75
Otros detalles del interior / 4-77
Sistema de audio / 4-83
Características del vehículo

Características del vehículo
2 4

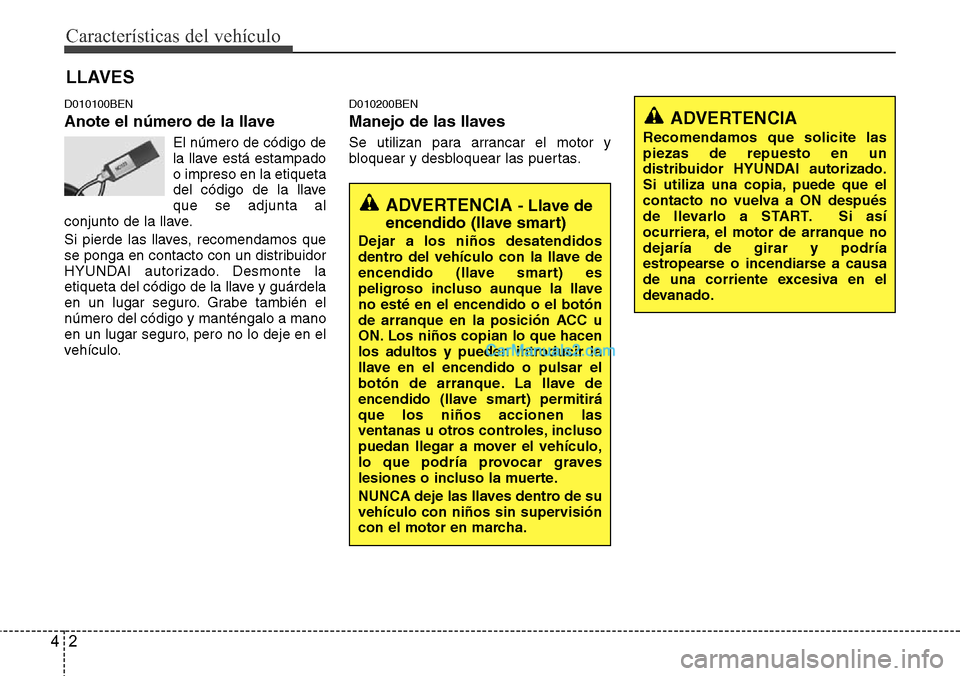

D010100BEN
Anote el número de la llave
El número de código de
la llave está estampado
o impreso en la etiqueta
del código de la llave
que se adjunta al
conjunto de la llave.
Si pierde las llaves, recomendamos que
se ponga en contacto con un distribuidor
HYUNDAI autorizado. Desmonte la
etiqueta del código de la llave y guárdela
en un lugar seguro. Grabe también el
número del código y manténgalo a mano
en un lugar seguro, pero no lo deje en el
vehículo.
D010200BEN
Manejo de las llaves
Se utilizan para arrancar el motor y
bloquear y desbloquear las puertas.
LLAVES
ADVERTENCIA - Llave de
encendido (llave smart)
Dejar a los niños desatendidos
dentro del vehículo con la llave de
encendido (llave smart) es
peligroso incluso aunque la llave
no esté en el encendido o el botón
de arranque en la posición ACC u
ON. Los niños copian lo que hacen
los adultos y pueden introducir la
llave en el encendido o pulsar el
botón de arranque. La llave de
encendido (llave smart) permitirá
que los niños accionen las
ventanas u otros controles, incluso
puedan llegar a mover el vehículo,
lo que podría provocar graves
lesiones o incluso la muerte.
NUNCA deje las llaves dentro de su
vehículo con niños sin supervisión
con el motor en marcha.
ADVERTENCIA
Recomendamos que solicite las
piezas de repuesto en un
distribuidor HYUNDAI autorizado.
Si utiliza una copia, puede que el
contacto no vuelva a ON después
de llevarlo a START. Si así
ocurriera, el motor de arranque no
dejaría de girar y podría
estropearse o incendiarse a causa
de una corriente excesiva en el
devanado.

43
Características del vehículo

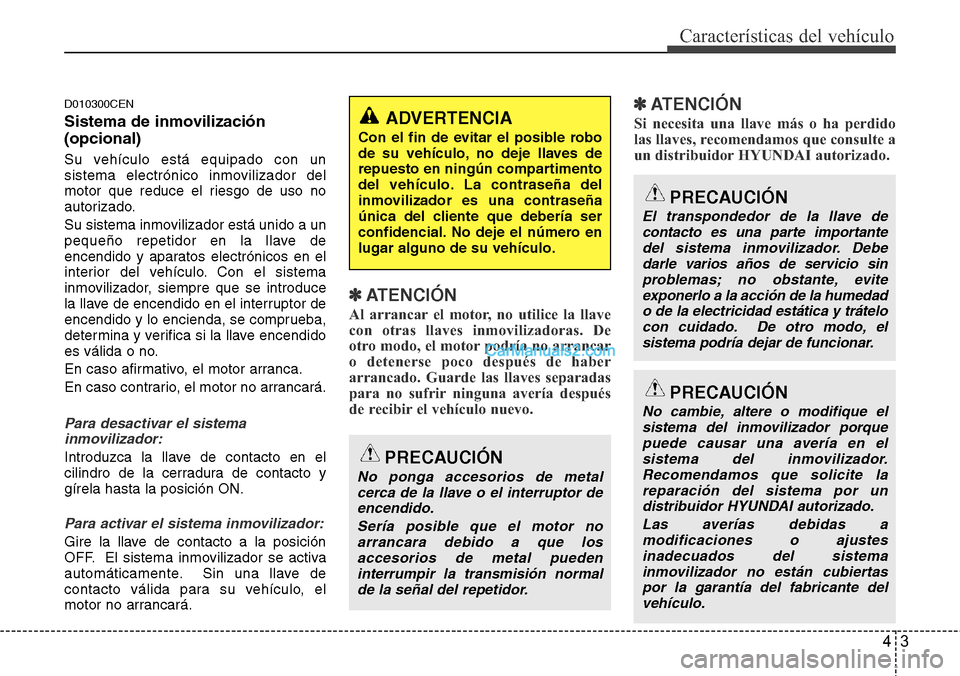

D010300CEN
Sistema de inmovilización
(opcional)
Su vehículo está equipado con un
sistema electrónico inmovilizador del
motor que reduce el riesgo de uso no
autorizado.
Su sistema inmovilizador está unido a un
pequeño repetidor en la llave de
encendido y aparatos electrónicos en el
interior del vehículo. Con el sistema
inmovilizador, siempre que se introduce
la llave de encendido en el interruptor de
encendido y lo encienda, se comprueba,
determina y verifica si la llave encendido
es válida o no.
En caso afirmativo, el motor arranca.
En caso contrario, el motor no arrancará.
Para desactivar el sistema
inmovilizador:
Introduzca la llave de contacto en el
cilindro de la cerradura de contacto y
gírela hasta la posición ON.
Para activar el sistema inmovilizador:
Gire la llave de contacto a la posición
OFF. El sistema inmovilizador se activa
automáticamente. Sin una llave de
contacto válida para su vehículo, el
motor no arrancará.
✽ATENCIÓN
Al arrancar el motor, no utilice la llave
con otras llaves inmovilizadoras. De
otro modo, el motor podría no arrancar
o detenerse poco después de haber
arrancado. Guarde las llaves separadas
para no sufrir ninguna avería después
de recibir el vehículo nuevo.
✽ATENCIÓN
Si necesita una llave más o ha perdido
las llaves, recomendamos que consulte a
un distribuidor HYUNDAI autorizado.
PRECAUCIÓN
El transpondedor de la llave de
contacto es una parte importante
del sistema inmovilizador. Debe
darle varios años de servicio sin
problemas; no obstante, evite
exponerlo a la acción de la humedad
o de la electricidad estática y trátelo
con cuidado. De otro modo, el
sistema podría dejar de funcionar.
ADVERTENCIA
Con el fin de evitar el posible robo
de su vehículo, no deje llaves de
repuesto en ningún compartimento
del vehículo. La contraseña del
inmovilizador es una contraseña
única del cliente que debería ser
confidencial. No deje el número en
lugar alguno de su vehículo.
PRECAUCIÓN
No cambie, altere o modifique el
sistema del inmovilizador porque
puede causar una avería en el
sistema del inmovilizador.
Recomendamos que solicite la
reparación del sistema por un
distribuidor HYUNDAI autorizado.
Las averías debidas a
modificaciones o ajustes
inadecuados del sistema
inmovilizador no están cubiertas
por la garantía del fabricante del
vehículo.
PRECAUCIÓN
No ponga accesorios de metal
cerca de la llave o el interruptor de
encendido.
Sería posible que el motor no
arrancara debido a que los
accesorios de metal pueden
interrumpir la transmisión normal
de la señal del repetidor.

Características del vehículo
4 4
Funcionamiento del sistema de
acceso a distancia sin llaves
D020101APA
Bloqueo
Todas las puertas (y el portón trasero) se
bloquean si se pulsa el botón de
bloqueo/desbloqueo (1) cuando la
puerta delantera está desbloqueada. Si
todas las puertas (y el portón trasero), la
luces de advertencia parpadean una vez
para indica que todas las puertas ( y el
portón trasero) están bloqueadas.
Si embargo, so alguna puerta ( o portón
trasero) permanece abierto, las luces de
emergencia no se activarán.
Si todas las puertas (y el portón trasero)
están cerrados, tras pulsar el botón de
bloqueo, las luces de emergencia
parpadearán.
D020102APA
Desbloqueo
Todas las puertas (y el portón trasero) se
desbloquean si se pulsa el botón de
bloqueo/desbloqueo (1) cuando ambas
puertas delanteras están bloqueadas.
Las luces de emergencia parpadean dos
veces para indicar que todas las puertas
(y el portón trasero) están
desbloqueados.
Tras pulsar este botón, las puertas (y el
portón trasero) se bloquearán
automáticamente a no ser que se abra
cualquier puerta en los 30 segundos.
D020200BEN
Precauciones con el transmisor
✽ATENCI

45
Características del vehículo

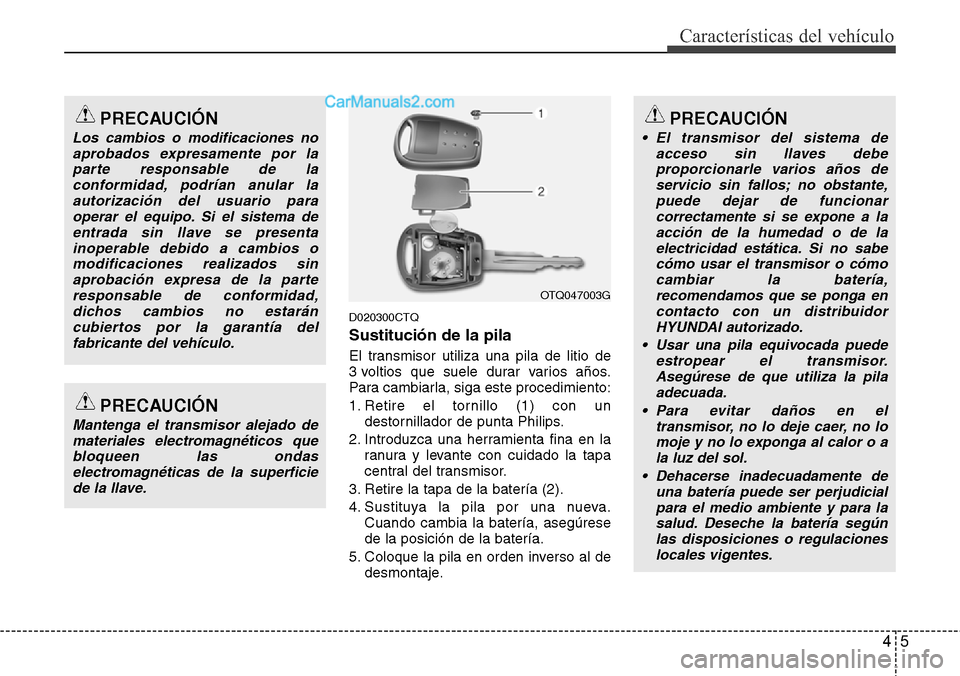

D020300CTQ
Sustitución de la pila
El transmisor utiliza una pila de litio de
3 voltios que suele durar varios años.
Para cambiarla, siga este procedimiento:
1. Retire el tornillo (1) con un
destornillador de punta Philips.
2. Introduzca una herramienta fina en la
ranura y levante con cuidado la tapa
central del transmisor.
3. Retire la tapa de la batería (2).
4. Sustituya la pila por una nueva.
Cuando cambia la batería, asegúrese
de la posición de la batería.
5. Coloque la pila en orden inverso al de
desmontaje.
PRECAUCIÓN
Los cambios o modificaciones no
aprobados expresamente por la
parte responsable de la
conformidad, podrían anular la
autorización del usuario para
operar el equipo. Si el sistema de
entrada sin llave se presenta
inoperable debido a cambios o
modificaciones realizados sin
aprobación expresa de la parte
responsable de conformidad,
dichos cambios no estarán
cubiertos por la garantía del
fabricante del vehículo.
PRECAUCIÓN
• El transmisor del sistema de
acceso sin llaves debe
proporcionarle varios años de
servicio sin fallos; no obstante,
puede dejar de funcionar
correctamente si se expone a la
acción de la humedad o de la
electricidad estática. Si no sabe
cómo usar el transmisor o cómo
cambiar la batería,
recomendamos que se ponga en
contacto con un distribuidor
HYUNDAI autorizado.
• Usar una pila equivocada puede
estropear el transmisor.
Asegúrese de que utiliza la pila
adecuada.
• Para evitar daños en el
transmisor, no lo deje caer, no lo
moje y no lo exponga al calor o a
la luz del sol.
• Dehacerse inadecuadamente de
una batería puede ser perjudicial
para el medio ambiente y para la
salud. Deseche la batería según
las disposiciones o regulaciones
locales vigentes.
OTQ047003G
PRECAUCIÓN
Mantenga el transmisor alejado de
materiales electromagnéticos que
bloqueen las ondas
electromagnéticas de la superficie
de la llave.

Características del vehículo
6 4
D030000AEN
Este sistema está diseñado para
proteger frente a la entrada no
autorizada al vehículo. Funciona en tres
etapas: la primera es “Armado”, la
segunda “Alarma antirrobo” y la tercera
“Desarmado”. Cuando se activa, el
sistema proporciona una alarma
acústica y enciende los intermitentes de
emergencia.
D030100ATQ
Estado armado
Estacione el vehículo y pare el motor
Arme el sistema como se describe a
continuación.
1. Retire la llave de contacto.
2. Asegúrese de que todas las puertas el
capó del motor (y el portón trasero)
están bien cerrados.
3. Bloquee las puertas utilizando el
transmisor del sistema de acceso sin
llave.
Después de completar los pasos
anteriores, los intermitentes de
emergencia parpadearán una vez para
indicar que el sistema está armado.
Si una puerta (o el portón trasero), la
tapa del maletero o el capó del motor
están abiertos, los intermitentes de
emergencia no funcionarán y la alarma
antirrobo no se armará. A continuación,
si todas las puertas (y el portón trasero),
la tapa del maletero y el capó del motor
están cerrados, las luces de emergencia
parpadearán una vez.
✽ATENCIÓN
El sistema de alarma antirrobo por llave
puede ser activado por un distribuidor
HYUNDAI autorizado. Si desea este
equipamiento, recomendamos que
consulte a un distribuidor HYUNDAI
autorizado.
No arme el sistema antes de que
todos los pasajeros hayan salido del
vehículo. Si el sistema se arma
mientras uno o varios pasajeros
permanecen en el vehículo, se puede
activar la alarma cuando salgan del
mismo. Si una puerta (o el portón
trasero), la tapa del maletero o el capó
del motor se abren antes de
30 segundos después de haber
armado el sistema, éste se desarmará
para evitar una alarma innecesaria.
SISTEMA ANTIRROBO (OPCIONAL)
Estado
armado
Estado de
alarma
antirroboEstado
desarmado
