Hyundai Ioniq Electric 2017 Brukerhåndbok (in Norwegian)

H14
IINN DDIIKK AA TTOO RRLLAA MM PPEENN FF OO RR OO PPPPLLAA DDIINN GG II DD EETT EE LLEE KK TTRR IISS KK EE KK JJØØ RREETT ØØ YYEETT

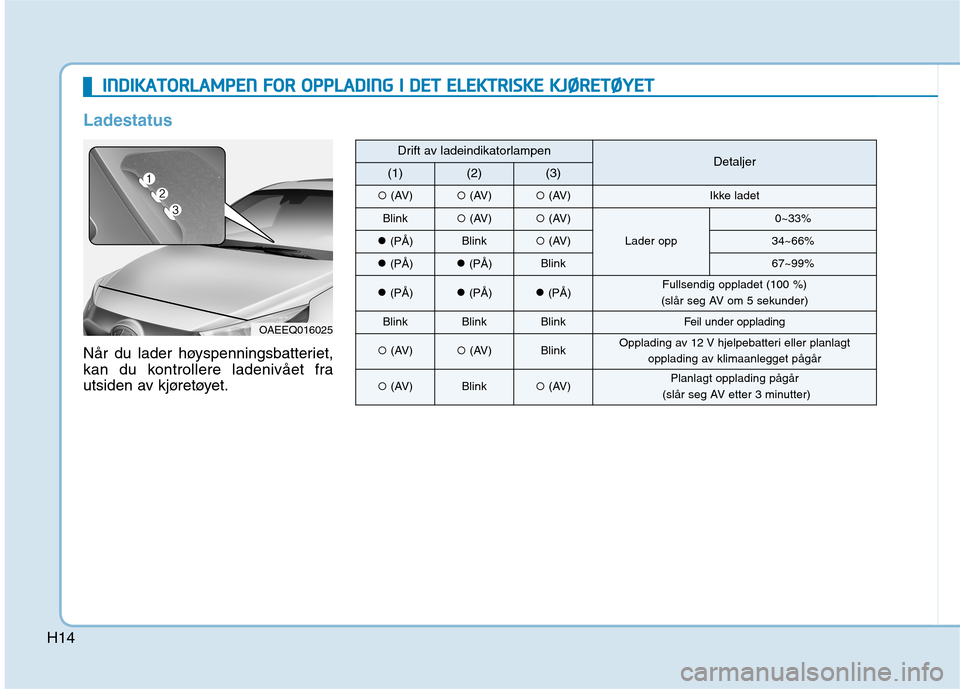

Ladestatus
Når du lader høyspenningsbatteriet,
kan du kontrollere ladenivået fra
utsiden av kjøretøyet.
OAEEQ016025
Drift av ladeindikatorlampenDetaljer(1)(2)(3)
(AV)(AV)(AV)Ikke ladet
Blink(AV)(AV)
Lader opp
0~33%
(PÅ)Blink (AV)34~66%
(PÅ)(PÅ)Blink67~99%
(PÅ)(PÅ)(PÅ)Fullsendig oppladet (100 %)
(slår seg AV om 5 sekunder)
BlinkBlinkBlinkFeil under opplading
(AV)(AV)BlinkOpplading av 12 V hjelpebatteri eller planlagt
opplading av klimaanlegget pågår
(AV)Blink(AV)Planlagt opplading pågår
(slår seg AV etter 3 minutter)

H15

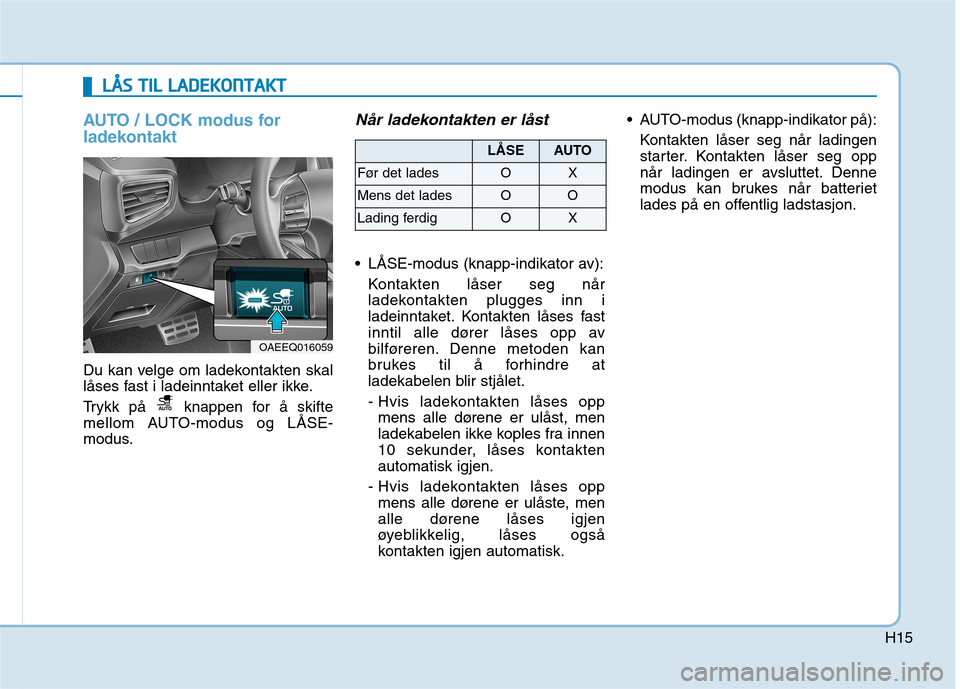

AUTO / LOCK modus for
ladekontakt
Du kan velge om ladekontakten skal
låses fast i ladeinntaket eller ikke.
Trykk på knappen for å skifte
mellom AUTO-modus og LÅSE-
modus.
Når ladekontakten er låst
LÅSE-modus (knapp-indikator av):Kontakten låser seg når
ladekontakten plugges inn i
ladeinntaket. Kontakten låses fast
inntil alle dører låses opp av
bilføreren. Denne metoden kan
brukes til å forhindre at
ladekabelen blir stjålet.
- Hvis ladekontakten låses oppmens alle dørene er ulåst, men
ladekabelen ikke koples fra innen
10 sekunder, låses kontaktenautomatisk igjen.
- Hvis ladekontakten låses opp mens alle dørene er ulåste, men
alle dørene låses igjen
øyeblikkelig, låses også
kontakten igjen automatisk. AUTO-modus (knapp-indikator på):
Kontakten låser seg når ladingen
starter. Kontakten låser seg opp
når ladingen er avsluttet. Denne
modus kan brukes når batteriet
lades på en offentlig ladstasjon.
LLÅÅ SS TT IILL LL AA DDEEKK OO NNTTAA KKTT
OAEEQ016059
LÅSEAUTO
Før det ladesOX
Mens det ladesOO
Lading ferdigOX

H16

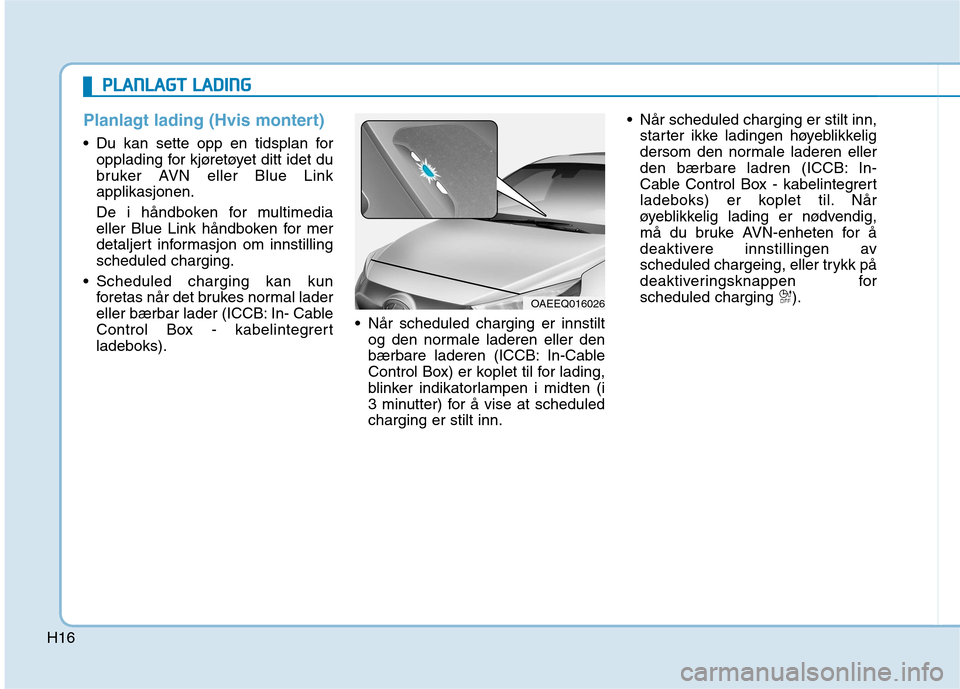

Planlagt lading (Hvis montert)
Du kan sette opp en tidsplan foropplading for kjøretøyet ditt idet du
bruker AVN eller Blue Linkapplikasjonen.
De i håndboken for multimedia
eller Blue Link håndboken for mer
detaljert informasjon om innstillingscheduled charging.
Scheduled charging kan kun foretas når det brukes normal lader
eller bærbar lader (ICCB: In- Cable
Control Box - kabelintegrertladeboks). Når scheduled charging er innstilt
og den normale laderen eller den
bærbare laderen (ICCB: In-Cable
Control Box) er koplet til for lading,
blinker indikatorlampen i midten (i
3 minutter) for å vise at scheduledcharging er stilt inn. Når scheduled charging er stilt inn,
starter ikke ladingen høyeblikkelig
dersom den normale laderen eller
den bærbare ladren (ICCB: In-
Cable Control Box - kabelintegrert
ladeboks) er koplet til. Når
øyeblikkelig lading er nødvendig,
må du bruke AVN-enheten for å
deaktivere innstillingen av
scheduled chargeing, eller trykk på
deaktiveringsknappen for
scheduled charging ).
OAEEQ016026
PPLLAA NN LLAA GG TT LL AA DDIINN GG

H17

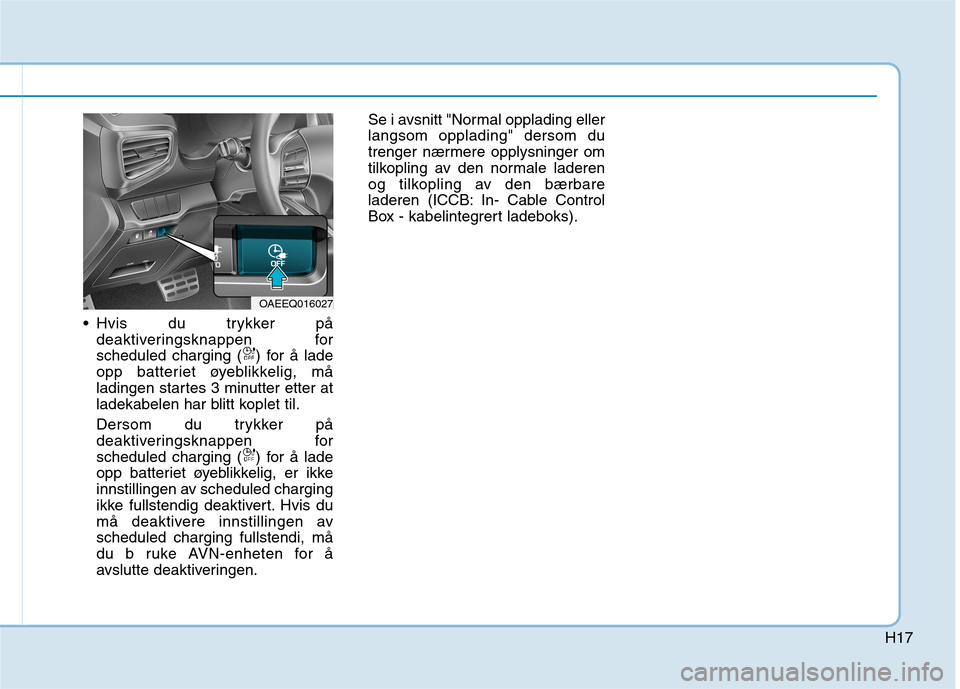

Hvis du trykker pådeaktiveringsknappen for
scheduled charging ( ) for å lade
opp batteriet øyeblikkelig, må
ladingen startes 3 minutter etter at
ladekabelen har blitt koplet til.
Dersom du trykker på
deaktiveringsknappen for
scheduled charging ( ) for å lade
opp batteriet øyeblikkelig, er ikke
innstillingen av scheduled charging
ikke fullstendig deaktivert. Hvis du
må deaktivere innstillingen avscheduled charging fullstendi, må
du b ruke AVN-enheten for å
avslutte deaktiveringen. Se i avsnitt "Normal opplading ellerlangsom opplading" dersom du
trenger nærmere opplysninger om
tilkopling av den normale laderen
og tilkopling av den bærbare
laderen (ICCB: In- Cable Control
Box - kabelintegrert ladeboks).
OAEEQ016027

H18
Forholdsregler for lading
Ladebildet og lademetoden som
kjøretøyet er utstyrt med, kan
variere avhengig av
laderprodusenten.
Elektromagnetiske bølger
som genereres fra laderen
kan ha innvirke alvorlig påmedisinske elektriske
apparatet, som eksempel en
implantert hjertestimulator.
Dersom du bruker medisinske elektriske apparater som
eksempelvis en implantert
hjertestimulator, må du under alle omstendigheter spørre
legen din og produsenten om
lading av ditt elektriske
kjøretøy vil ha innvirkning påde medisinske elektriske
elektriske apparatene, someksempelvis en
hjertestimulator.
Kontroller for å forvisse deg
om at det ikke finnes vanneller støv på ladekabelen eller
støpselet før du kopler den tilladeren og ladeinntaket.
Dersom du kopler til og det
finnes vann eller støv på
kontakten og støpselet, kandette føre til brann ellereklektisk sjokk.
ADVARSEL
Pass på at du ikke kommer
borti ladekontakten,
ladepluggen og ladeinntaket
når du kopler kabelen tilladeren og ladeinntaket på
kjøretøyet.
Overhold de følgende
instruksene for å unngåelektrisk sjokk under lading:
- Bruk en vanntett lader.
- Vær forsiktig når du berørerladekontakten og
ladepluggen med våte
hender, eller når du står i
vann eller snø mens du
kobler til ladekabelen.
- Vær forsiktig når det er tordenvær.
- Vær forsiktig når
ladekontakten og pluggen er
våte.
ADVARSEL
FF OO RRHH OO LLDD SSRR EEGG LLEE RR FF OO RR OO PPPPLLAA DDIINN GG AA VV EE LLEE KK TTRR IISS KK KK JJØØ RREETT ØØ YY
OLFP0Q5007K
■
Normal lading
OAEEQ016023
■
Rask lader

H19

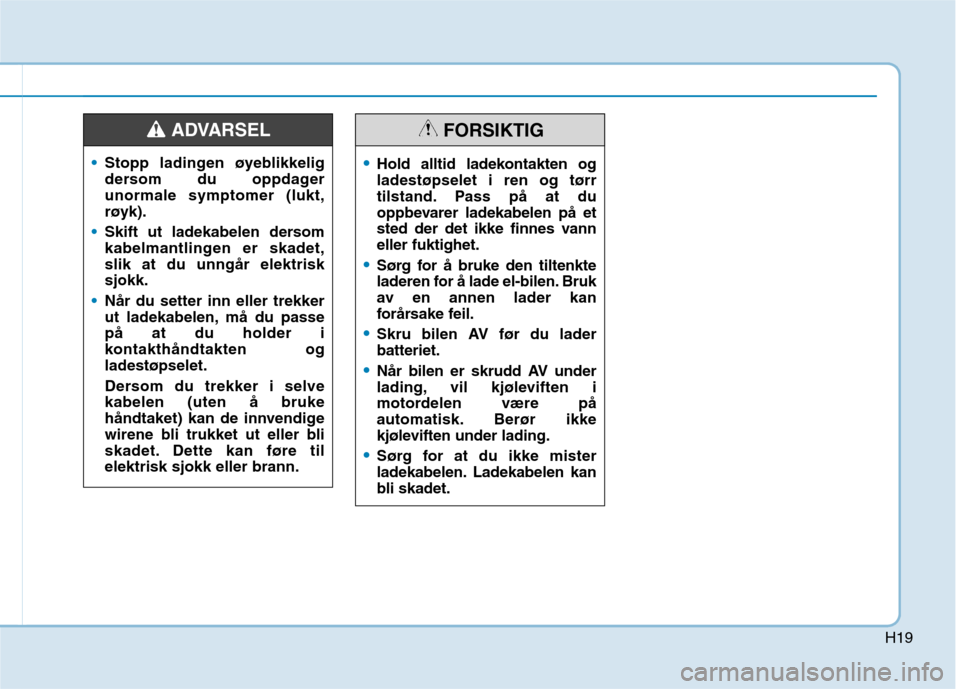

Stopp ladingen øyeblikkelig
dersom du oppdagerunormale symptomer (lukt,røyk).
Skift ut ladekabelen dersom
kabelmantlingen er skadet,slik at du unngår elektrisksjokk.
Når du setter inn eller trekker
ut ladekabelen, må du passepå at du holder i
kontakthåndtakten ogladestøpselet.
Dersom du trekker i selve kabelen (uten å bruke
håndtaket) kan de innvendige
wirene bli trukket ut eller bli
skadet. Dette kan føre tilelektrisk sjokk eller brann.
ADVARSEL
Hold alltid ladekontakten og ladestøpselet i ren og tørr
tilstand. Pass på at du
oppbevarer ladekabelen på et
sted der det ikke finnes vanneller fuktighet.
Sørg for å bruke den tiltenkte
laderen for å lade el-bilen. Bruk
av en annen lader kan
forårsake feil.
Skru bilen AV før du lader batteriet.
Når bilen er skrudd AV under
lading, vil kjøleviften i
motordelen være på
automatisk. Berør ikke
kjøleviften under lading.
Sørg for at du ikke mister
ladekabelen. Ladekabelen kan
bli skadet.
FORSIKTIG

H20

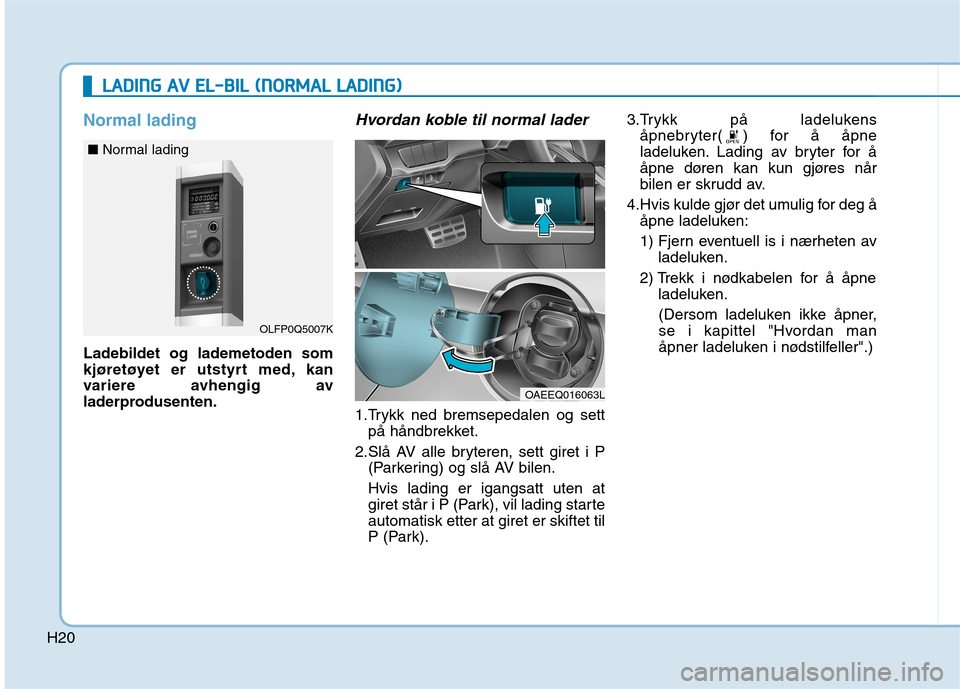

Normal lading
Ladebildet og lademetoden som
kjøretøyet er utstyrt med, kan
variere avhengig av
laderprodusenten.
Hvordan koble til normal lader
1.Trykk ned bremsepedalen og settpå håndbrekket.
2.Slå AV alle bryteren, sett giret i P (Parkering) og slå AV bilen. Hvis lading er igangsatt uten at
giret står i P (Park), vil lading starteautomatisk etter at giret er skiftet til
P (Park). 3.Trykk på ladelukens
åpnebryter( ) for å åpne
ladeluken. Lading av bryter for å
åpne døren kan kun gjøres når
bilen er skrudd av.
4.Hvis kulde gjør det umulig for deg å åpne ladeluken:
1) Fjern eventuell is i nærheten av ladeluken.
2) Trekk i nødkabelen for å åpne ladeluken.
(Dersom ladeluken ikke åpner,
se i kapittel "Hvordan man
åpner ladeluken i nødstilfeller".)
LL AA DDIINN GG AA VV EE LL-- BB IILL (( NN OO RRMM AALL LL AA DDIINN GG))
OLFP0Q5007K
■
Normal lading
OAEEQ016063L

H21

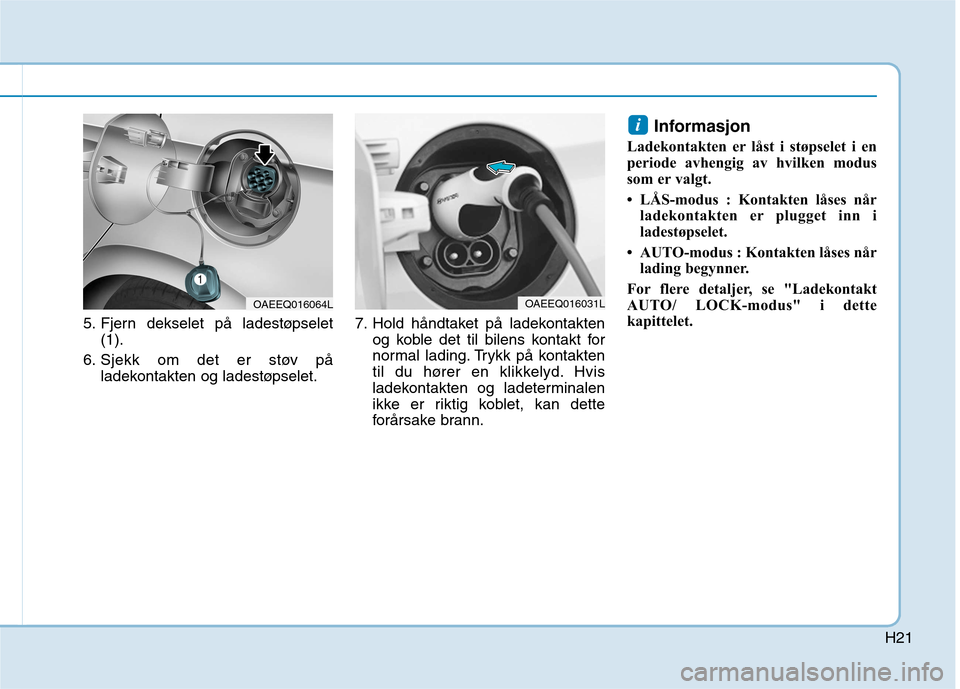

5. Fjern dekselet på ladestøpselet(1).
6. Sjekk om det er støv på ladekontakten og ladestøpselet. 7. Hold håndtaket på ladekontakten
og koble det til bilens kontakt for
normal lading. Trykk på kontakten
til du hører en klikkelyd. Hvis
ladekontakten og ladeterminalen
ikke er riktig koblet, kan dette
forårsake brann. Informasjon
Ladekontakten er låst i støpselet i en
periode avhengig av hvilken modus
som er valgt.
 LÅS-modus : Kontakten låses når ladekontakten er plugget inn i
ladestøpselet.
 AUTO-modus : Kontakten låses når lading begynner.
For flere detaljer, se "Ladekontakt
AUTO/ LOCK-modus" i dette
kapittelet.
i
OAEEQ016064LOAEEQ016031L

H22
LLAA DDIINN GG AA VV EE LL-- BB IILL (( NN OO RRMM AALL LL AA DDIINN GG)) (( FF OO RRTT..))

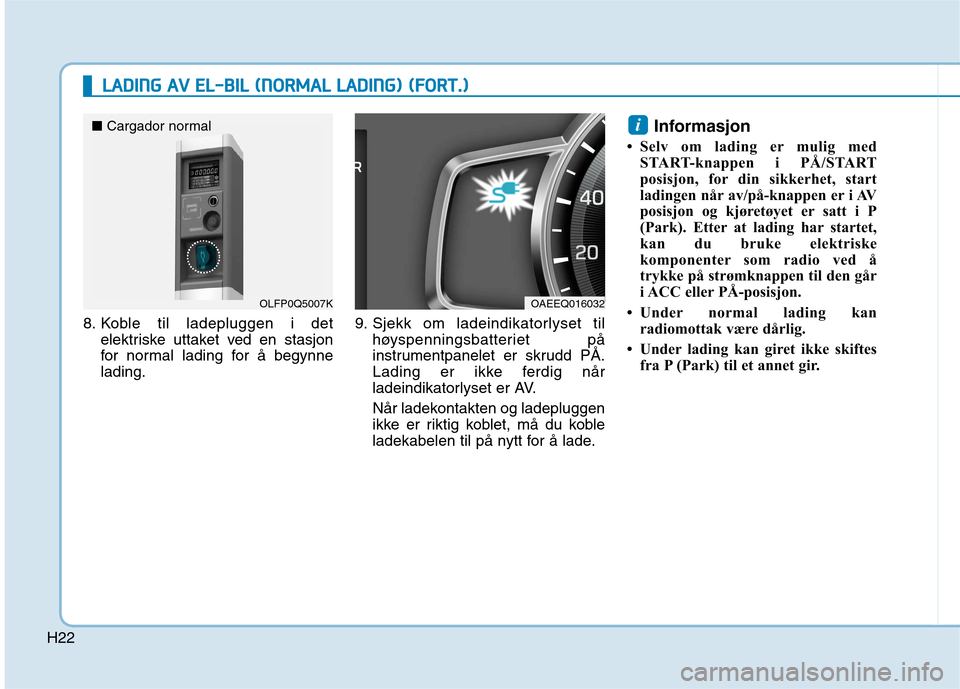

8. Koble til ladepluggen i det
elektriske uttaket ved en stasjon
for normal lading for å begynnelading. 9. Sjekk om ladeindikatorlyset til
høyspenningsbatteriet på
instrumentpanelet er skrudd PÅ.
Lading er ikke ferdig når
ladeindikatorlyset er AV.
Når ladekontakten og ladepluggen
ikke er riktig koblet, må du koble
ladekabelen til på nytt for å lade. Informasjon
 Selv om lading er mulig med START-knappen i PÅ/START
posisjon, for din sikkerhet, start
ladingen når av/på-knappen er i AV
posisjon og kjøretøyet er satt i P
(Park). Etter at lading har startet,
kan du bruke elektriske
komponenter som radio ved å
trykke på strømknappen til den går
i ACC eller PÅ-posisjon.
 Under normal lading kan radiomottak være dårlig.
 Under lading kan giret ikke skiftes fra P (Park) til et annet gir.
i
OLFP0Q5007K
■
Cargador normalOAEEQ016032

H23

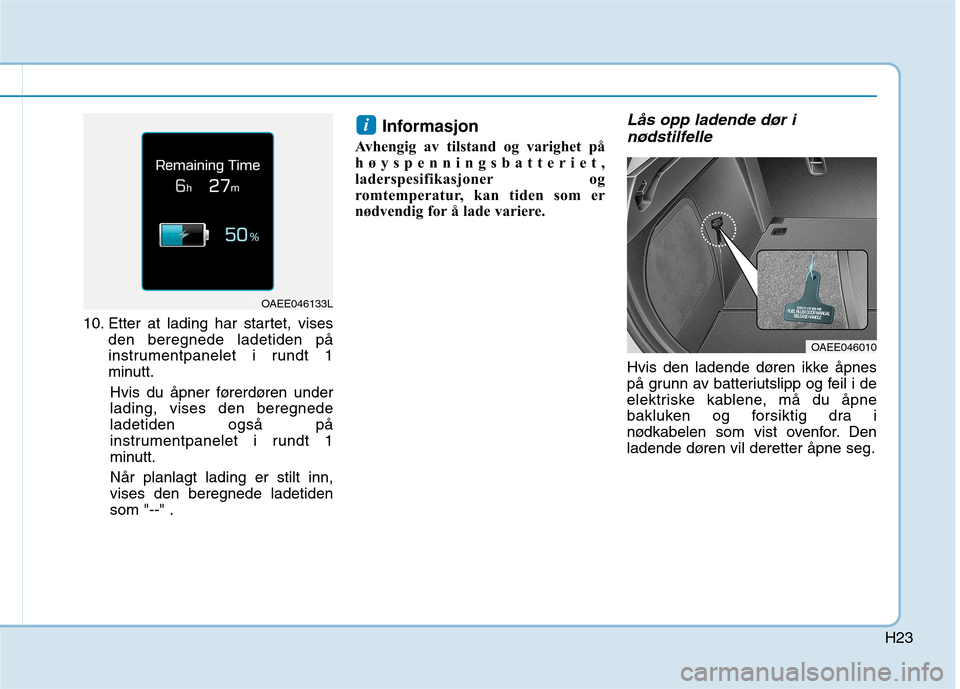

10. Etter at lading har startet, visesden beregnede ladetiden på
instrumentpanelet i rundt 1
minutt.
Hvis du åpner førerdøren underlading, vises den beregnedeladetiden også på
instrumentpanelet i rundt 1
minutt. Når planlagt lading er stilt inn, vises den beregnede ladetidensom "--" . Informasjon
Avhengig av tilstand og varighet på
høyspenningsbatteriet,
laderspesifikasjoner og
romtemperatur, kan tiden som er
nødvendig for å lade variere.
Lås opp ladende dør i nødstilfelle
Hvis den ladende døren ikke åpnes
på grunn av batteriutslipp og feil i de
elektriske kablene, må du åpne
bakluken og forsiktig dra i
nødkabelen som vist ovenfor. Den
ladende døren vil deretter åpne seg.
i
OAEE046010
OAEE046133L
