Hyundai Ioniq Electric 2017 Brukerhåndbok (in Norwegian)

H24
LLAA DDIINN GG AA VV EE LL-- BB IILL (( NN OO RRMM AALL LL AA DDIINN GG)) (( FF OO RRTT..))
Sjekke ladestatus
Når du lader høyspenningsbatteriet,
kan du kontrollere ladenivået fra
utsiden av kjøretøyet.
OAEEQ016025
Drift av ladeindikatorlampenDetaljer(1)(2)(3)
(AV)(AV)(AV)Ikke ladet
Blink(AV)(AV)
Lader opp
0~33%
(PÅ)Blink (AV)34~66%
(PÅ) (PÅ)Blink67~99%
(PÅ) (PÅ)(PÅ)Fullsendig oppladet (100 %)
(slår seg AV om 5 sekunder)
BlinkBlinkBlinkFeil under opplading
(AV)(AV)BlinkOpplading av 12 V hjelpebatteri eller planlagt
opplading av klimaanlegget pågår
(AV)Blink(AV)Planlagt opplading pågår
(slår seg AV etter 3 minutter)

H25
Hvordan koble fra normal lader
1.Når lading er fullført, fjernesladepluggen fra det elektriske
uttaket på stasjonen for normallading. 2.Hold i håndtaket til ladekontakten
og trekk i den. Informasjon
For å hindre tyveri av ladekabel, kan
ladekontakten ikke kobles fra
støpselet når dørene er låst. Lås opp
alle dører for å koble ladekontakten
fra støpselet.
Men hvis bilen er i ladekontaktens
AUTO-modus, låses ladekontakten
automatisk opp fra støpselet når
lading er fullført.
For flere detaljer, se "Ladekontakt
AUTO/ LOCK-modus" i dette
kapittelet.
i
OAEEQ016033L
OLFP0Q5007K
■
Cargador normal

H26
3. Sørg for å installere dekselet tilladestøpselet.
4. Sørg for at du lukker den ladende døren helt.
Lås opp ladekontakt i
nødstilfelle
Hvis den ladekontakten ikke åpnes
på grunn av batteriutslipp og feil i de
elektriske kablene, må du åpne
bakluken og forsiktig dra i
nødkabelen.
Ladekontakten vil deretter åpne seg.
OAEEQ016034L
OAEEQ016057L
LL AA DDIINN GG AA VV EE LL-- BB IILL (( NN OO RRMM AALL LL AA DDIINN GG)) (( FF OO RRTT..))

H27

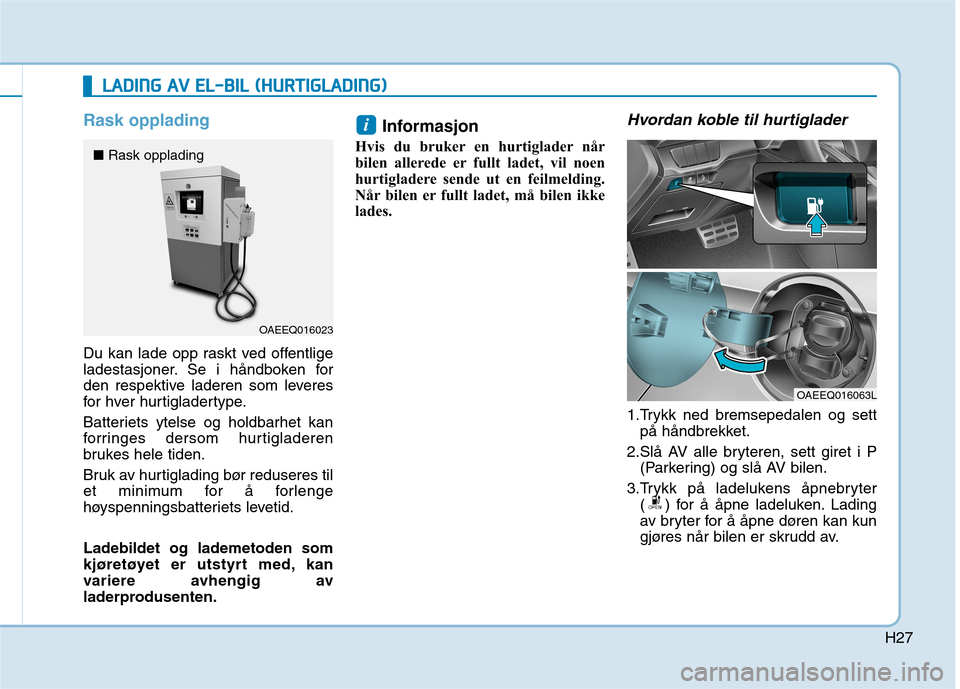

Rask opplading
Du kan lade opp raskt ved offentlige
ladestasjoner. Se i håndboken for
den respektive laderen som leveres
for hver hurtigladertype.
Batteriets ytelse og holdbarhet kan
forringes dersom hurtigladeren
brukes hele tiden.
Bruk av hurtiglading bør reduseres til
et minimum for å forlenge
høyspenningsbatteriets levetid. Ladebildet og lademetoden som
kjøretøyet er utstyrt med, kan
variere avhengig av
laderprodusenten.Informasjon
Hvis du bruker en hurtiglader når
bilen allerede er fullt ladet, vil noen
hurtigladere sende ut en feilmelding.
Når bilen er fullt ladet, må bilen ikke
lades.
Hvordan koble til hurtiglader
1.Trykk ned bremsepedalen og sett på håndbrekket.
2.Slå AV alle bryteren, sett giret i P (Parkering) og slå AV bilen.
3.Trykk på ladelukens åpnebryter ( ) for å åpne ladeluken. Lading
av bryter for å åpne døren kan kun
gjøres når bilen er skrudd av.
i
LLAA DDIINN GG AA VV EE LL-- BB IILL (( HH UU RRTTIIGG LLAA DDIINN GG))
OAEEQ016023
OAEEQ016063L
■
Rask opplading

H28

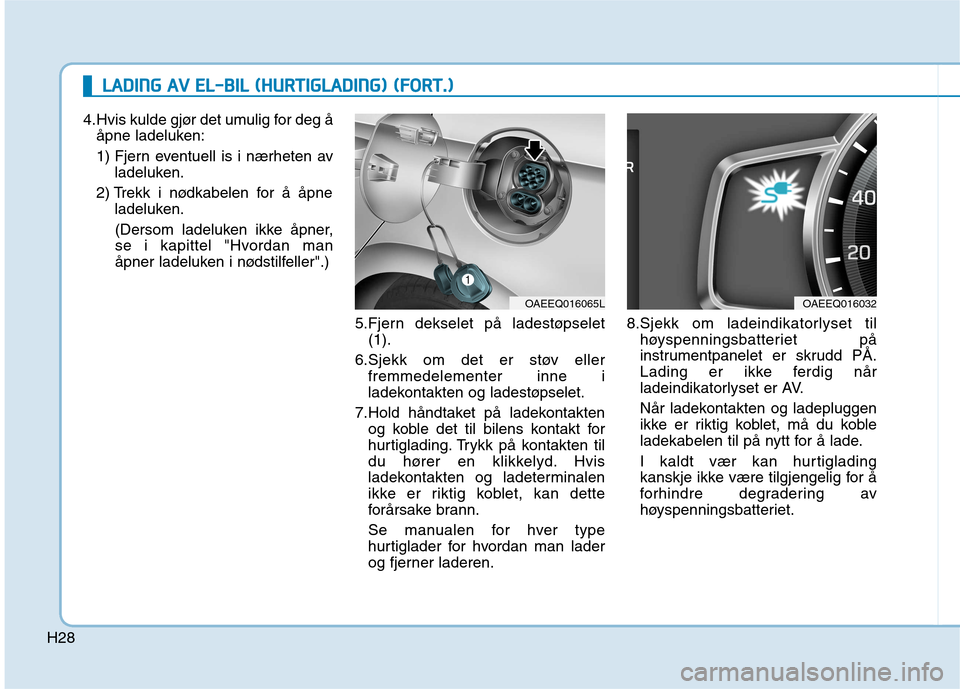

LLAA DDIINN GG AA VV EE LL-- BB IILL (( HH UU RRTTIIGG LLAA DDIINN GG)) (( FF OO RRTT..))
4.Hvis kulde gjør det umulig for deg å
åpne ladeluken:
1) Fjern eventuell is i nærheten av ladeluken.
2) Trekk i nødkabelen for å åpne ladeluken.
(Dersom ladeluken ikke åpner,
se i kapittel "Hvordan man
åpner ladeluken i nødstilfeller".)
5.Fjern dekselet på ladestøpselet(1).
6.Sjekk om det er støv eller fremmedelementer inne i
ladekontakten og ladestøpselet.
7.Hold håndtaket på ladekontakten og koble det til bilens kontakt for
hurtiglading. Trykk på kontakten til
du hører en klikkelyd. Hvis
ladekontakten og ladeterminalen
ikke er riktig koblet, kan dette
forårsake brann.
Se manualen for hver type
hurtiglader for hvordan man lader
og fjerner laderen. 8.Sjekk om ladeindikatorlyset til
høyspenningsbatteriet på
instrumentpanelet er skrudd PÅ.
Lading er ikke ferdig når
ladeindikatorlyset er AV.
Når ladekontakten og ladepluggen
ikke er riktig koblet, må du koble
ladekabelen til på nytt for å lade.
I kaldt vær kan hurtiglading
kanskje ikke være tilgjengelig for å
forhindre degradering av
høyspenningsbatteriet.
OAEEQ016065LOAEEQ016032

H29
Informasjon
 Selv om lading er mulig med START-knappen i PÅ/START
posisjon, for din sikkerhet, start
ladingen når av/på-knappen er i AV
posisjon og kjøretøyet er satt i P
(Park). Etter at lading har startet,
kan du bruke elektriske
komponenter som radio ved å
trykke på strømknappen til den går
i ACC eller PÅ-posisjon.
 Under lading kan giret ikke skiftes fra P (Park) til et annet gir.Lås opp ladende dør i
nødstilfelle
Hvis den ladende døren ikke åpnes
på grunn av batteriutslipp og feil i de
elektriske kablene, må du åpne
bakluken og forsiktig dra i
nødkabelen som vist ovenfor. Den
ladende døren vil deretter åpne seg.
Sjekke ladestatus
Når du lader høyspenningsbatteriet,
kan du kontrollere ladenivået fra
utsiden av kjøretøyet.
Informasjon
Avhengig av tilstand og varighet på
høyspenningsbatteriet,
laderspesifikasjoner og
romtemperatur, kan tiden som er
nødvendig for å lade variere.
i
i
OAEEQ016025
OAEE046010

H30
Hvordan koble fra hurtiglader
1.Fjern ladekontakten nårhurtiglading er fullført, eller etter at du stanser lading med
hurtigladeren. Se hver respektive
manual for hurtiglader for detaljer
om hvordan du kobler fra
ladekontakten.
LLAA DDIINN GG AA VV EE LL-- BB IILL (( HH UU RRTTIIGG LLAA DDIINN GG)) (( FF OO RRTT..))
Drift av ladeindikatorlampenDetaljer(1)(2)(3)
(AV)(AV)(AV)Ikke ladet
Blink (AV)(AV)
Lader opp
0~33%
(PÅ)Blink (AV)34~66%
(PÅ)(PÅ)Blink67~99%
(PÅ)(PÅ)(PÅ)Fullsendig oppladet (100 %)
(slår seg AV om 5 sekunder)
BlinkBlinkBlinkFeil under opplading
(AV)(AV)BlinkOpplading av 12 V hjelpebatteri eller planlagt
opplading av klimaanlegget pågår
(AV)Blink(AV)Planlagt opplading pågår
(slår seg AV etter 3 minutter)

H31
2.Sørg for å installere dekselet tilladestøpselet.
3.Sørg for at du lukker den ladende døren helt.
OAEEQ016034L

H32
Vedlikeholdslagring
(1) Kode og plugg (Kode stilt inn)
(2) Kontrollboks
(3) Ladekabel og ladekontakt
Vedlikeholdslading kan brukes når
normal lading eller hurtiglading ikke
er tilgjengelig ved å bruke
husholdningselektrisitet.
Hvordan koble til bærbar lader(ICCB: Kontrollboks i kabel)
1.Koble pluggen til et husholdningsuttak. 2.Sjekk om strømlampen (grønn)
lyser på kontrollboksen.
LLAA DDIINN GG AA VV EE LL-- BB IILL (( VV EEDD LLIIKK EEHH OO LLDD SSLLAA DDIINN GG))
OAEEQ016042
OLFP0Q5020K
PluggElektrisk uttak
OAEEQ016043
■
Bærbar lader

H33
3.Trykk ned bremsepedalen og settpå håndbrekket.
4.Slå AV alle bryteren, sett giret i P (Parkering) og slå AV bilen. Hvis lading er igangsatt uten at
giret står i P (Park), vil lading starteautomatisk etter at giret er skiftet til
P (Park). 5.Trykk på ladelukens åpnebryter
( ) for å åpne ladeluken. Lading
av bryter for å åpne døren kan kun
gjøres når bilen er skrudd av.
6.Hvis kulde gjør det umulig for deg å åpne ladeluken:
1) Fjern eventuell is i nærheten av ladeluken.
2) Trekk i nødkabelen for å åpne ladeluken.
(Dersom ladeluken ikke åpner,
se i kapittel "Hvordan man
åpner ladeluken i nødstilfeller".) 7.Fjern dekselet på ladestøpselet
(1).
8.Sjekk om det er støv på ladekontakten og ladestøpselet.
OAEEQ016063L
OAEEQ016064L
