H4

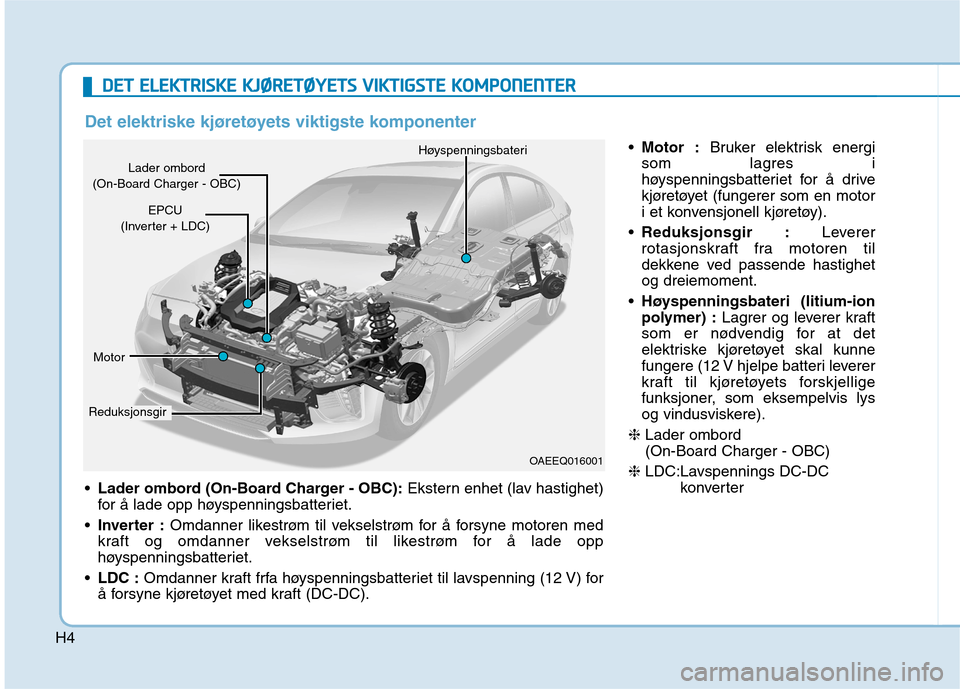

DDEETT EE LLEE KK TTRR IISS KK EE KK JJØØ RREETT ØØ YYEETT SS VV IIKK TTIIGG SSTT EE KK OO MM PPOO NNEENN TTEERR
Lader ombord (On-Board Charger - OBC): Ekstern enhet (lav hastighet)
for å lade opp høyspenningsbatteriet.
Inverter : Omdanner likestrøm til vekselstrøm for å forsyne motoren med
kraft og omdanner vekselstrøm til likestrøm for å lade opp
høyspenningsbatteriet.
LDC : Omdanner kraft frfa høyspenningsbatteriet til lavspenning (12 V) for
å forsyne kjøretøyet med kraft (DC-DC).
OAEEQ016001
Lader ombord
(On-Board Charger - OBC) Høyspenningsbateri
EPCU
(Inverter + LDC)
Motor
Reduksjonsgir
Det elektriske kjøretøyets viktigste komponenter
Motor : Bruker elektrisk energi
som lagres i
høyspenningsbatteriet for å drive
kjøretøyet (fungerer som en motor
i et konvensjonell kjøretøy).
Reduksjonsgir : Leverer
rotasjonskraft fra motoren til
dekkene ved passende hastighetog dreiemoment.
Høyspenningsbateri (litium-ion
polymer) : Lagrer og leverer kraft
som er nødvendig for at det
elektriske kjøretøyet skal kunne
fungere (12 V hjelpe batteri leverer
kraft til kjøretøyets forskjellige
funksjoner, som eksempelvis lys
og vindusviskere).
❈ Lader ombord (On-Board Charger - OBC)
❈ LDC:Lavspennings DC-DC
konver ter

H5

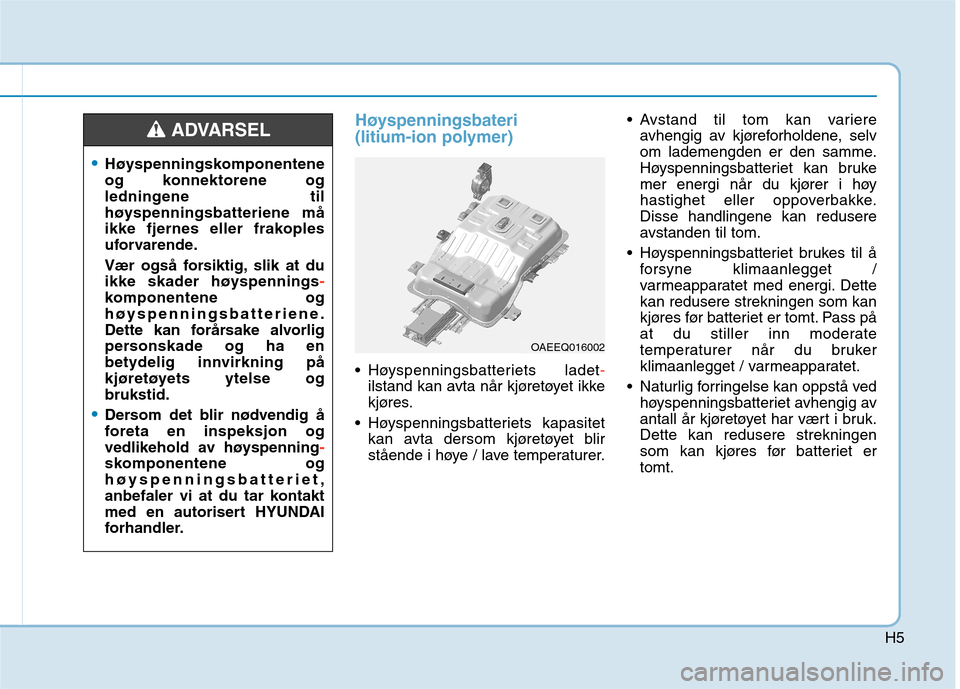

Høyspenningsbateri
(litium-ion polymer)
Høyspenningsbatteriets ladet-
ilstand kan avta når kjøretøyet ikke
kjøres.
Høyspenningsbatteriets kapasitet kan avta dersom kjøretøyet blir
stående i høye / lave temperaturer. Avstand til tom kan variere
avhengig av kjøreforholdene, selv
om lademengden er den samme.
Høyspenningsbatteriet kan bruke
mer energi når du kjører i høy
hastighet eller oppoverbakke.Disse handlingene kan redusere
avstanden til tom.
Høyspenningsbatteriet brukes til å forsyne klimaanlegget /
varmeapparatet med energi. Dettekan redusere strekningen som kan
kjøres før batteriet er tomt. Pass på
at du stiller inn moderate
temperaturer når du bruker
klimaanlegget / varmeapparatet.
Naturlig forringelse kan oppstå ved høyspenningsbatteriet avhengig av
antall år kjøretøyet har vært i bruk.Dette kan redusere strekningen
som kan kjøres før batteriet ertomt.
Høyspenningskomponentene
og konnektorene og
ledningene tilhøyspenningsbatteriene må
ikke fjernes eller frakoples
uforvarende.
Vær også forsiktig, slik at du ikke skader høyspennings
-
komponentene og
høyspenningsbatteriene.
Dette kan forårsake alvorlig
personskade og ha en
betydelig innvirkning på
kjøretøyets ytelse ogbrukstid.
Dersom det blir nødvendig å
foreta en inspeksjon og
vedlikehold av høyspenning
-
skomponentene og høyspenningsbatteriet,
anbefaler vi at du tar kontakt
med en autorisert HYUNDAI
forhandler.
ADVARSEL
OAEEQ016002

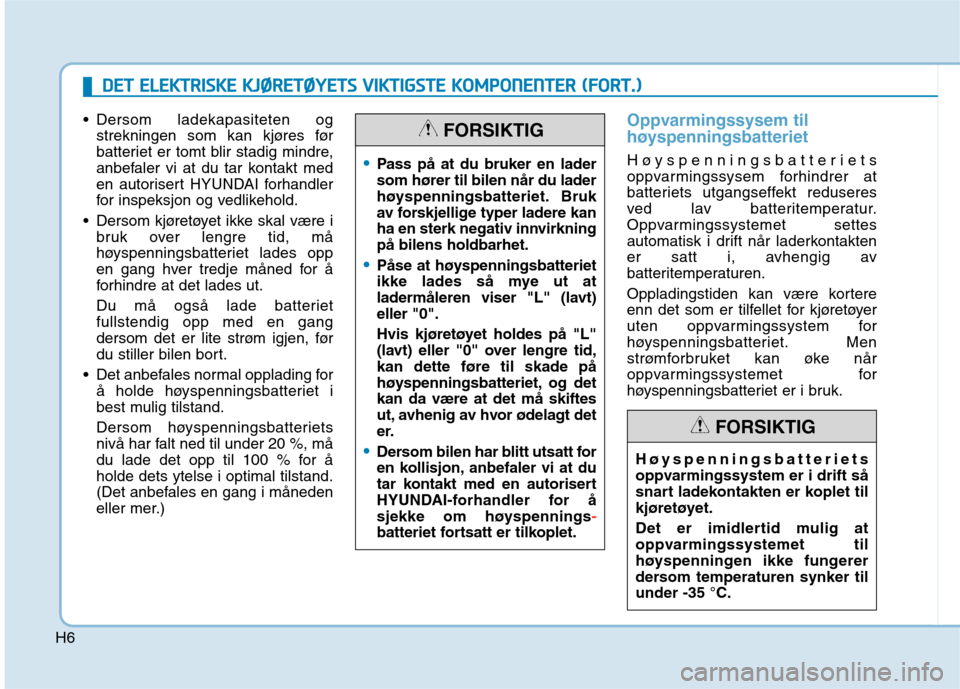

H6
Dersom ladekapasiteten ogstrekningen som kan kjøres før
batteriet er tomt blir stadig mindre,
anbefaler vi at du tar kontakt med
en autorisert HYUNDAI forhandler
for inspeksjon og vedlikehold.
Dersom kjøretøyet ikke skal være i bruk over lengre tid, må
høyspenningsbatteriet lades opp
en gang hver tredje måned for å
forhindre at det lades ut.
Du må også lade batteriet fullstendig opp med en gang
dersom det er lite strøm igjen, før
du stiller bilen bort.
Det anbefales normal opplading for å holde høyspenningsbatteriet i
best mulig tilstand.
Dersom høyspenningsbatteriets
nivå har falt ned til under 20 %, må
du lade det opp til 100 % for åholde dets ytelse i optimal tilstand.
(Det anbefales en gang i måneden
eller mer.)Oppvarmingssysem til høyspenningsbatteriet
Høyspenningsbatteriets
oppvarmingssysem forhindrer at
batteriets utgangseffekt reduseres
ved lav batteritemperatur.
Oppvarmingssystemet settes
automatisk i drift når laderkontakten
er satt i, avhengig av
batteritemperaturen.
Oppladingstiden kan være kortere
enn det som er tilfellet for kjøretøyer
uten oppvarmingssystem for
høyspenningsbatteriet. Men
strømforbruket kan øke når
oppvarmingssystemet for
høyspenningsbatteriet er i bruk.Pass på at du bruker en lader som hører til bilen når du lader
høyspenningsbatteriet. Bruk
av forskjellige typer ladere kan
ha en sterk negativ innvirkningpå bilens holdbarhet.
Påse at høyspenningsbatteriet
ikke lades så mye ut at
ladermåleren viser "L" (lavt)eller "0".
Hvis kjøretøyet holdes på "L"
(lavt) eller "0" over lengre tid,kan dette føre til skade på
høyspenningsbatteriet, og detkan da være at det må skiftes
ut, avhenig av hvor ødelagt det
er.
Dersom bilen har blitt utsatt for
en kollisjon, anbefaler vi at du
tar kontakt med en autorisert
HYUNDAI-forhandler for åsjekke om høyspennings
-
batteriet fortsatt er tilkoplet.
FORSIKTIG
Høyspenningsbatteriets
oppvarmingssystem er i drift så
snart ladekontakten er koplet til
kjøretøyet.
Det er imidlertid mulig at
oppvarmingssystemet til
høyspenningen ikke fungerer
dersom temperaturen synker tilunder -35 °C.
FORSIKTIG
DDEETT EE LLEE KK TTRR IISS KK EE KK JJØØ RREETT ØØ YYEETT SS VV IIKK TTIIGG SSTT EE KK OO MM PPOO NNEENN TTEERR (( FF OO RRTT..))

H7

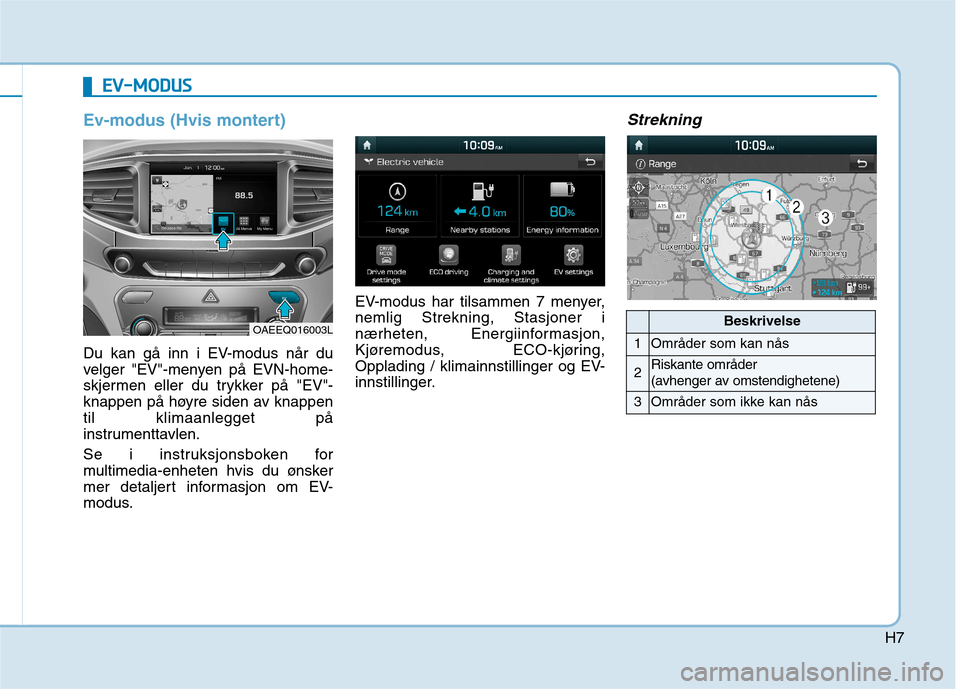

Ev-modus (Hvis montert)
Du kan gå inn i EV-modus når du
velger "EV"-menyen på EVN-home-
skjermen eller du trykker på "EV"-
knappen på høyre siden av knappentil klimaanlegget på
instrumenttavlen.
Se i instruksjonsboken for
multimedia-enheten hvis du ønsker
mer detaljert informasjon om EV-
modus.EV-modus har tilsammen 7 menyer,nemlig Strekning, Stasjoner i
nærheten, Energiinformasjon,
Kjøremodus, ECO-kjøring,
Opplading / klimainnstillinger og EV-
innstillinger.
Strekning
EE
VV --MM OODDUU SS
OAEEQ016003LBeskrivelse
1Områder som kan nås
2Riskante områder
(avhenger av omstendighetene)
3Områder som ikke kan nås

H8
EEVV --MM OODDUU SS (( FF OO RRTT..))

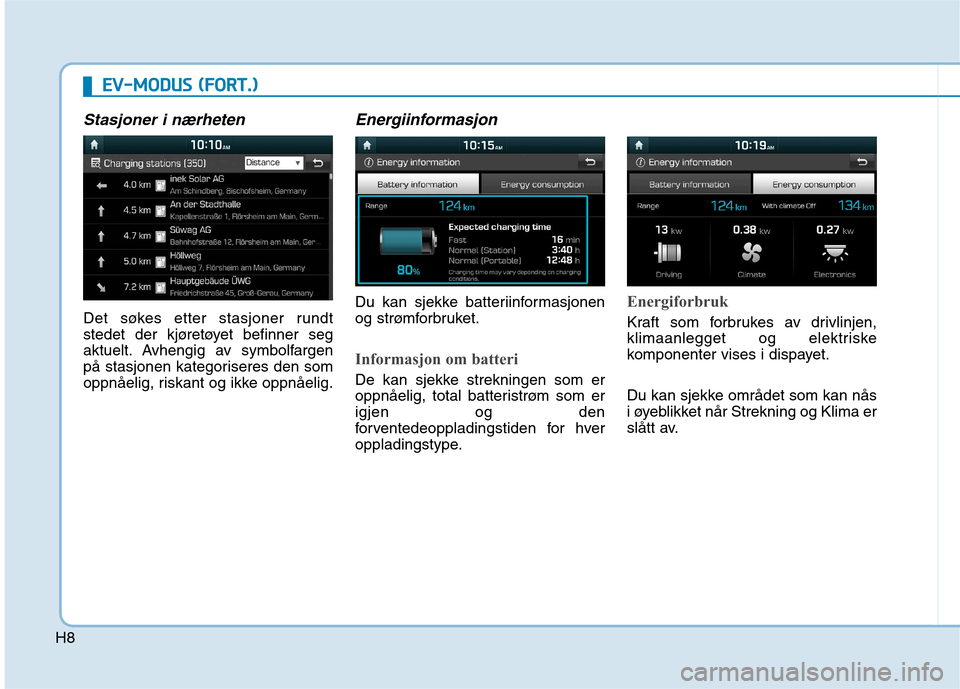

Stasjoner i nærheten
Det søkes etter stasjoner rundt
stedet der kjøretøyet befinner seg
aktuelt. Avhengig av symbolfargen
på stasjonen kategoriseres den som
oppnåelig, riskant og ikke oppnåelig.
Energiinformasjon
Du kan sjekke batteriinformasjonen
og strømforbruket.
Informasjon om batteri
De kan sjekke strekningen som er
oppnåelig, total batteristrøm som erigjen og den
forventedeoppladingstiden for hver
oppladingstype.
Energiforbruk
Kraft som forbrukes av drivlinjen,
klimaanlegget og elektriske
komponenter vises i dispayet.
Du kan sjekke området som kan nås
i øyeblikket når Strekning og Klima er
slått av.

H9

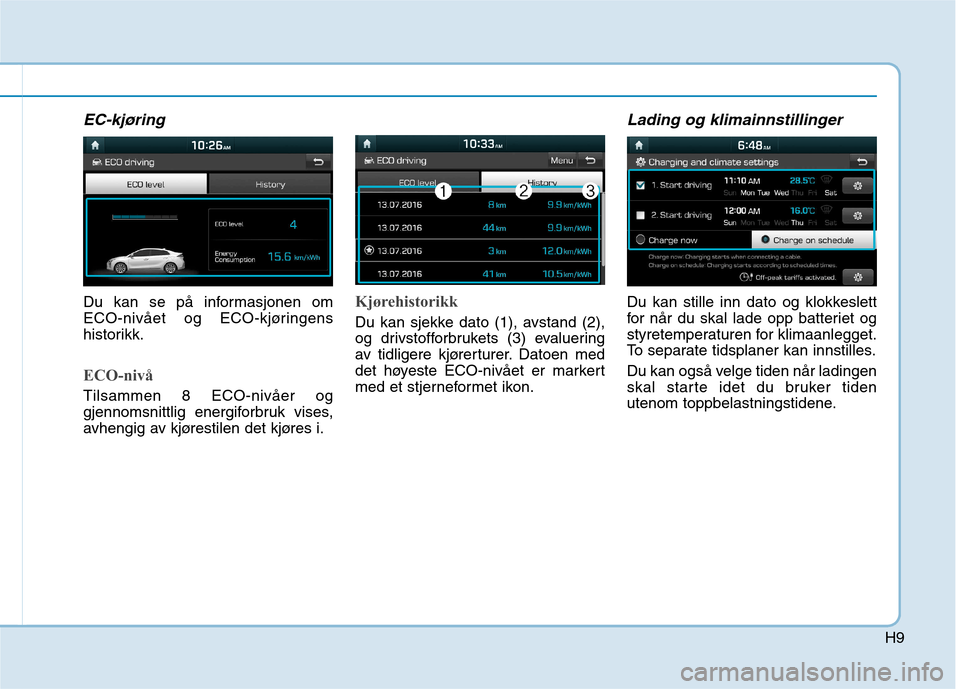

EC-kjøring
Du kan se på informasjonen om
ECO-nivået og ECO-kjøringens
historikk.
ECO-nivå
Tilsammen 8 ECO-nivåer og
gjennomsnittlig energiforbruk vises,
avhengig av kjørestilen det kjøres i.
Kjørehistorikk
Du kan sjekke dato (1), avstand (2),
og drivstofforbrukets (3) evaluering
av tidligere kjørerturer. Datoen med
det høyeste ECO-nivået er markert
med et stjerneformet ikon.
Lading og klimainnstillinger
Du kan stille inn dato og klokkeslett
for når du skal lade opp batteriet og
styretemperaturen for klimaanlegget.
To separate tidsplaner kan innstilles.
Du kan også velge tiden når ladingen
skal starte idet du bruker tiden
utenom toppbelastningstidene.

H10
EEVV --MM OODDUU SS (( FF OO RRTT..))

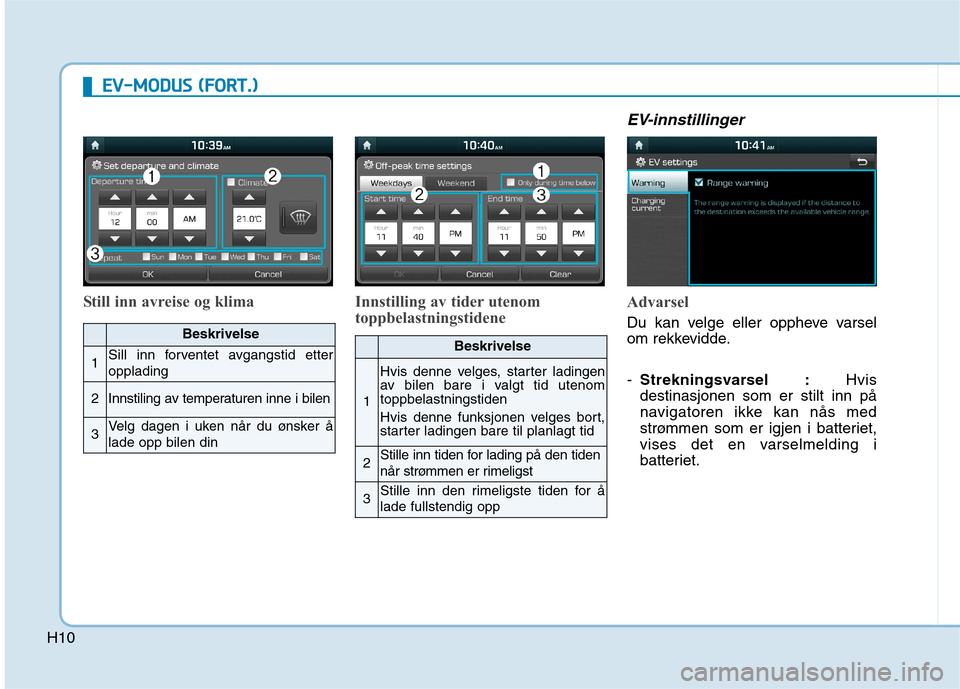

Still inn avreise og klima Innstilling av tider utenom
toppbelastningstidene
EV-innstillinger
Advarsel
Du kan velge eller oppheve varsel
om rekkevidde. -Strekningsvarsel : Hvis
destinasjonen som er stilt inn på
navigatoren ikke kan nås med
strømmen som er igjen i batteriet,
vises det en varselmelding i
batteriet.Beskrivelse
1Sill inn forventet avgangstid etter opplading
2Innstiling av temperaturen inne i bilen
3Velg dagen i uken når du ønsker å lade opp bilen din
Beskrivelse
1
Hvis denne velges, starter ladingen
av bilen bare i valgt tid utenomtoppbelastningstiden
Hvis denne funksjonen velges bort,
starter ladingen bare til planlagt tid
2Stille inn tiden for lading på den tiden
når strømmen er rimeligst
3Stille inn den rimeligste tiden for å lade fullstendig opp

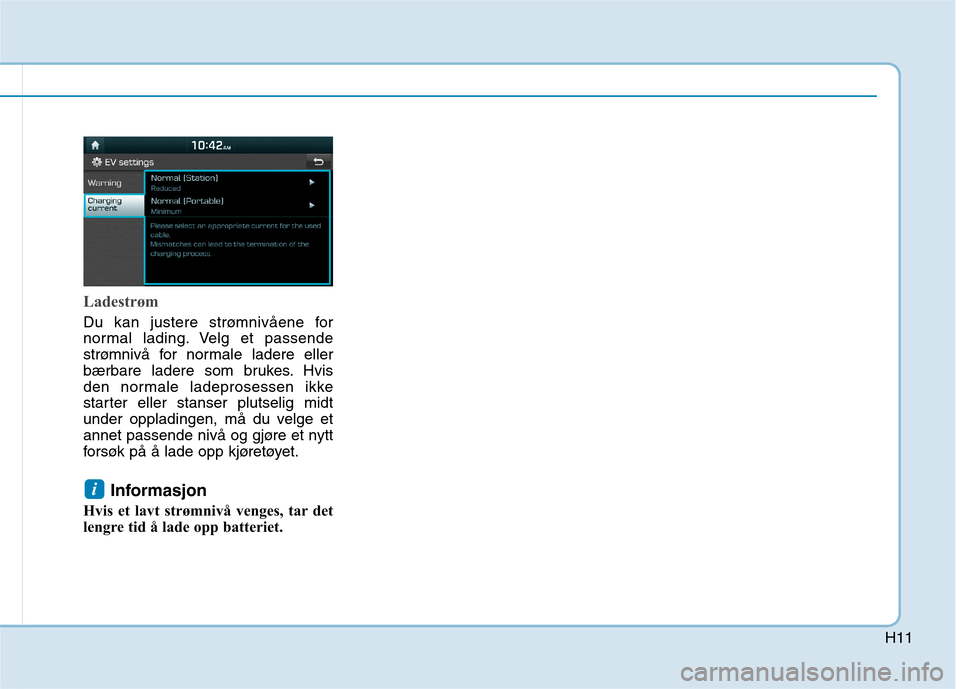

H11
Ladestrøm
Du kan justere strømnivåene for
normal lading. Velg et passende
strømnivå for normale ladere eller
bærbare ladere som brukes. Hvis
den normale ladeprosessen ikke
starter eller stanser plutselig midt
under oppladingen, må du velge et
annet passende nivå og gjøre et nytt
forsøk på å lade opp kjøretøyet.Informasjon
Hvis et lavt strømnivå venges, tar det
lengre tid å lade opp batteriet.
i

H12

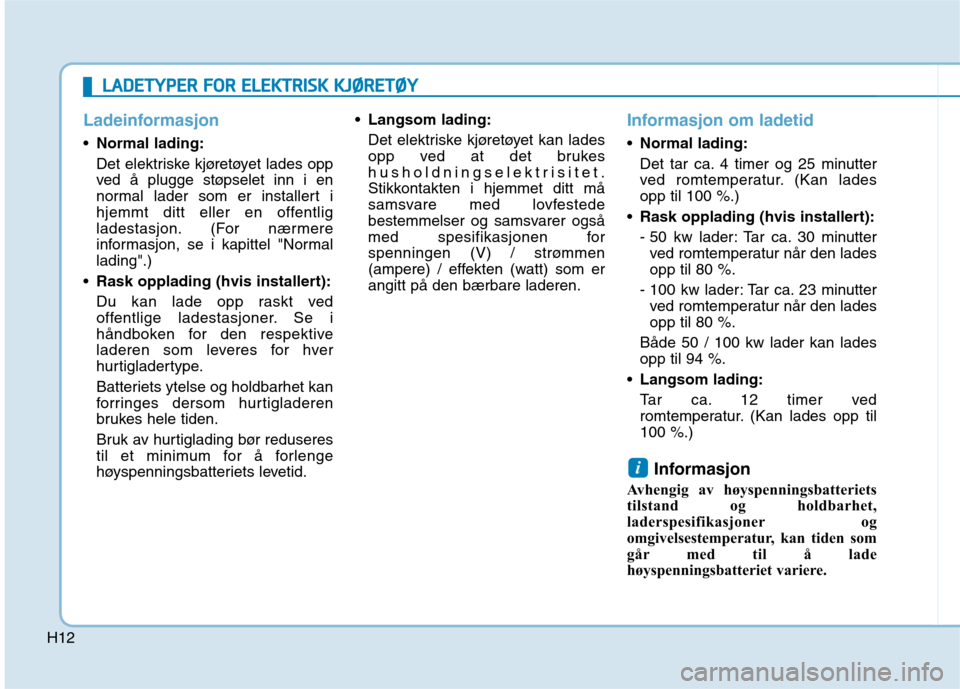

Ladeinformasjon
Normal lading:
Det elektriske kjøretøyet lades opp
ved å plugge støpselet inn i en
normal lader som er installert i
hjemmt ditt eller en offentlig
ladestasjon. (For nærmere
informasjon, se i kapittel "Normallading".)
Rask opplading (hvis installert):
Du kan lade opp raskt ved
offentlige ladestasjoner. Se i
håndboken for den respektive
laderen som leveres for hver
hurtigladertype.
Batteriets ytelse og holdbarhet kan
forringes dersom hurtigladeren
brukes hele tiden.
Bruk av hurtiglading bør reduseres
til et minimum for å forlenge
høyspenningsbatteriets levetid.
Langsom lading:
Det elektriske kjøretøyet kan lades
opp ved at det brukes
husholdningselektrisitet.
Stikkontakten i hjemmet ditt må
samsvare med lovfestede
bestemmelser og samsvarer også
med spesifikasjonen for
spenningen (V) / strømmen
(ampere) / effekten (watt) som erangitt på den bærbare laderen.
Informasjon om ladetid
Normal lading:
Det tar ca. 4 timer og 25 minutter
ved romtemperatur. (Kan ladesopp til 100 %.)
Rask opplading (hvis installert):
- 50 kw lader: Tar ca. 30 minutter
ved romtemperatur når den lades opp til 80 %.
- 100 kw lader: Tar ca. 23 minutter ved romtemperatur når den ladesopp til 80 %.
Både 50 / 100 kw lader kan ladesopp til 94 %.
Langsom lading:
Tar ca. 12 timer ved
romtemperatur. (Kan lades opp til100 %.)
Informasjon
Avhengig av høyspenningsbatteriets
tilstand og holdbarhet,
laderspesifikasjoner og
omgivelsestemperatur, kan tiden som
går med til å lade
høyspenningsbatteriet variere.
i
LL AA DDEETT YY PPEERR FF OO RR EE LLEE KK TTRR IISS KK KK JJØØ RREETT ØØ YY

H13

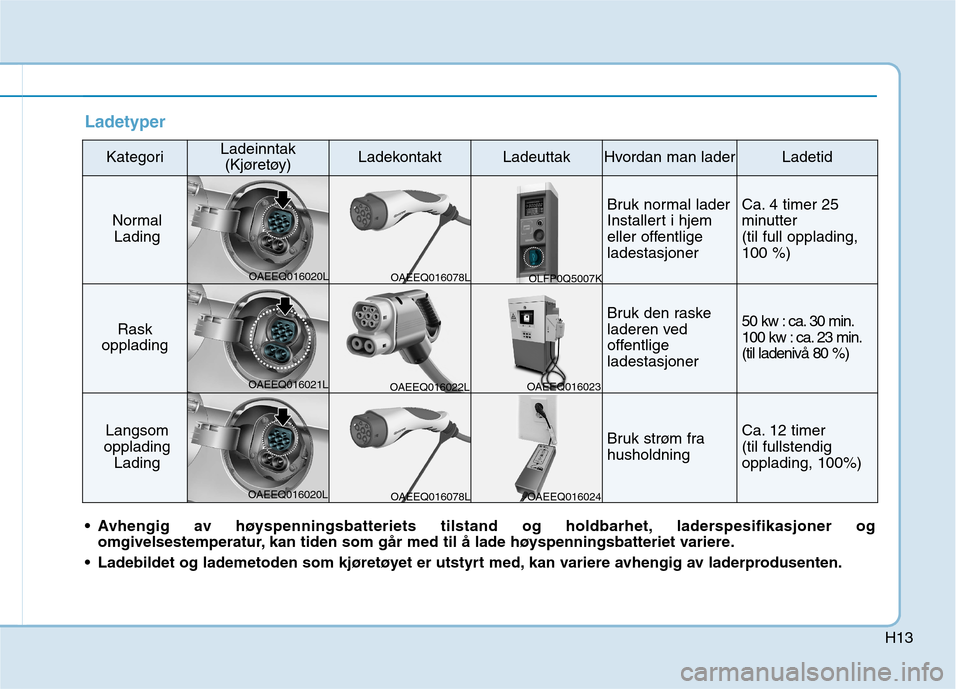

Ladetyper
KategoriLadeinntak(Kjøretøy)LadekontaktLadeuttakHvordan man laderLadetid
NormalLading
Bruk normal lader
Installert i hjem
eller offentligeladestasjonerCa. 4 timer 25
minutter (til full opplading,100 %)
Rask
opplading
Bruk den raske
laderen ved
offentligeladestasjoner50 kw : ca. 30 min.
100 kw : ca. 23 min.(til ladenivå 80 %)
Langsom
opplading LadingBruk strøm fra husholdningCa. 12 timer (til fullstendigopplading, 100%)
Avhengig av høyspenningsbatteriets tilstand og holdbarhet, laderspesifikasjoner og omgivelsestemperatur, kan tiden som går med til å lade høyspenningsbatteriet variere.
Ladebildet og lademetoden som kjøretøyet er utstyrt med, kan variere avhengig av laderprodusenten. OAEEQ016078L
OAEEQ016020L
OAEEQ016021L
OAEEQ016020L OAEEQ016022L
OAEEQ016023
OAEEQ016024 OLFP0Q5007K
OAEEQ016078L
