Hyundai Ioniq Electric 2017 Handleiding (in Dutch)
Manufacturer: HYUNDAI, Model Year: 2017, Model line: Ioniq Electric, Model: Hyundai Ioniq Electric 2017Pages: 566, PDF Size: 44.45 MB
Page 11 of 566
H4
BBEELLAA NN GGRRIIJJ KK SSTT EE OO NNDDEERR DD EELLEE NN EE LLEE KK TTRR IISS CC HH EE AA UU TTOO
On-Board Charger (OBC): Extern apparaat om de hoogspanningsbatterij
(langzaam) te laden.
Inverter: Zet gelijkstroom om in wisselstroom voor de voeding van de
elektromotor en zet wisselstroom om in gelijkstroom om de
hoogspanningsbatterij te laden.
LDC: Zet de voedingsspanning van de hoogspanningsbatterij om in
laagspanning (12 V) voor de voeding van onderdelen in de auto (DC-DC).
OAEEQ016001
On-Board Charger
(OBC) Hoogspanningsbatterij
EPCU
(inverter + LDC)
Elektro motor
Reductieov erbrenging

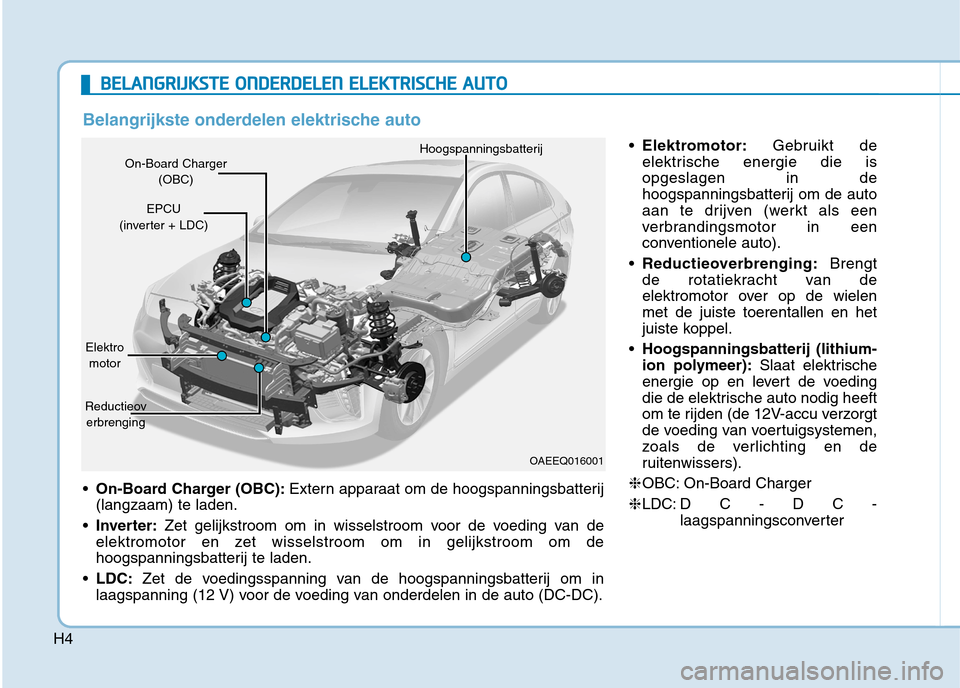

Belangrijkste onderdelen elektrische auto
Elektromotor: Gebruikt de
elektrische energie die is opgeslagen in de
hoogspanningsbatterij om de auto
aan te drijven (werkt als een
verbrandingsmotor in een
conventionele auto).
Reductieoverbrenging: Brengt
de rotatiekracht van de
elektromotor over op de wielenmet de juiste toerentallen en het
juiste koppel.
Hoogspanningsbatterij (lithium-
ion polymeer): Slaat elektrische
energie op en levert de voeding
die de elektrische auto nodig heeft
om te rijden (de 12V-accu verzorgt
de voeding van voertuigsystemen,
zoals de verlichting en de
ruitenwissers).
❈ OBC: On-Board Charger
❈ LDC: DC-DC-
laagspanningsconverter
Page 12 of 566
H5

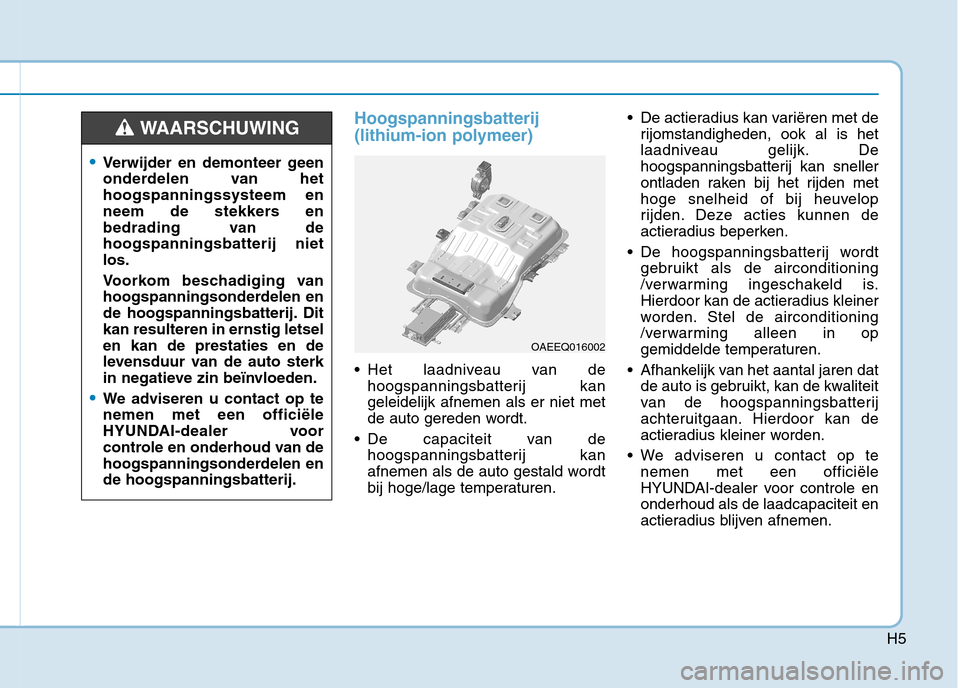

Hoogspanningsbatterij
(lithium-ion polymeer)
• Het laadniveau van dehoogspanningsbatterij kan geleidelijk afnemen als er niet met
de auto gereden wordt.
De capaciteit van de hoogspanningsbatterij kan
afnemen als de auto gestald wordt
bij hoge/lage temperaturen. De actieradius kan variëren met de
rijomstandigheden, ook al is het
laadniveau gelijk. De
hoogspanningsbatterij kan sneller
ontladen raken bij het rijden met
hoge snelheid of bij heuvelop
rijden. Deze acties kunnen de
actieradius beperken.
De hoogspanningsbatterij wordt gebruikt als de airconditioning
/verwarming ingeschakeld is.
Hierdoor kan de actieradius kleiner
worden. Stel de airconditioning
/verwarming alleen in op
gemiddelde temperaturen.
Afhankelijk van het aantal jaren dat de auto is gebruikt, kan de kwaliteit
van de hoogspanningsbatterij
achteruitgaan. Hierdoor kan de
actieradius kleiner worden.
We adviseren u contact op te nemen met een officiële
HYUNDAI-dealer voor controle enonderhoud als de laadcapaciteit en
actieradius blijven afnemen.
•Verwijder en demonteer geen
onderdelen van hethoogspanningssysteem en
neem de stekkers en
bedrading van dehoogspanningsbatterij nietlos.
Voorkom beschadiging van
hoogspanningsonderdelen en
de hoogspanningsbatterij. Ditkan resulteren in ernstig letselen kan de prestaties en de
levensduur van de auto sterk
in negatieve zin beïnvloeden.
We adviseren u contact op te nemen met een officiële
HYUNDAI-dealer voor
controle en onderhoud van de
hoogspanningsonderdelen ende hoogspanningsbatterij.
WAARSCHUWING
OAEEQ016002
Page 13 of 566
H6

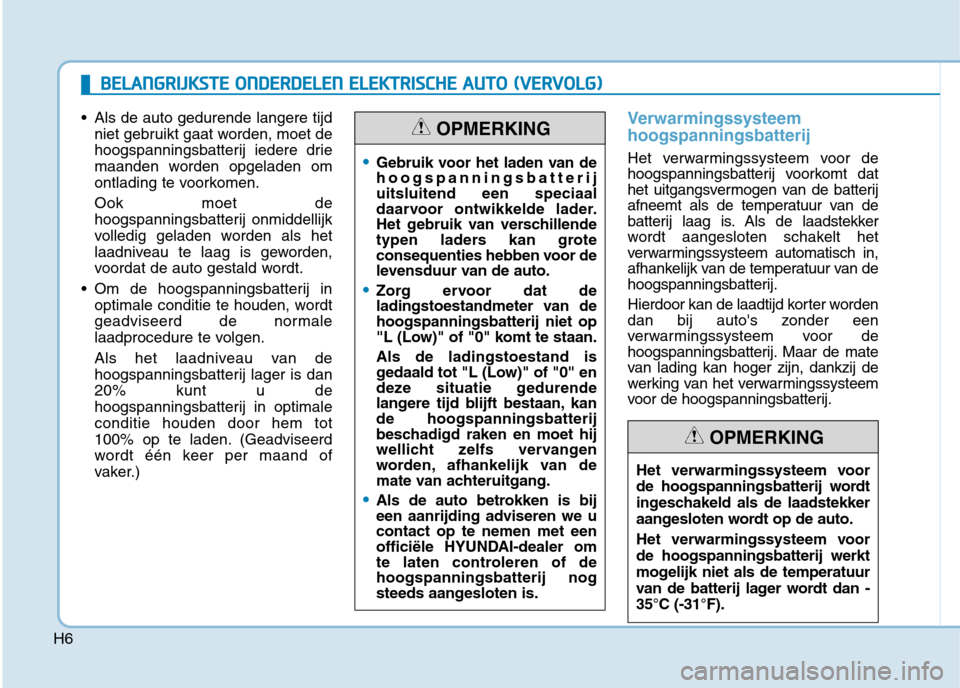

Als de auto gedurende langere tijdniet gebruikt gaat worden, moet de
hoogspanningsbatterij iedere drie
maanden worden opgeladen om
ontlading te voorkomen. Ook moet de
hoogspanningsbatterij onmiddellijk
volledig geladen worden als het
laadniveau te laag is geworden,
voordat de auto gestald wordt.
Om de hoogspanningsbatterij in optimale conditie te houden, wordt
geadviseerd de normale
laadprocedure te volgen.
Als het laadniveau van de
hoogspanningsbatterij lager is dan20% kunt u de
hoogspanningsbatterij in optimaleconditie houden door hem tot
100% op te laden. (Geadviseerd
wordt één keer per maand of
vaker.)Verwarmingssysteem hoogspanningsbatterij
Het verwarmingssysteem voor de
hoogspanningsbatterij voorkomt dat
het uitgangsvermogen van de batterij
afneemt als de temperatuur van de
batterij laag is. Als de laadstekker
wordt aangesloten schakelt het
verwarmingssysteem automatisch in,
afhankelijk van de temperatuur van de
hoogspanningsbatterij.
Hierdoor kan de laadtijd korter worden
dan bij auto's zonder een
verwarmingssysteem voor de
hoogspanningsbatterij. Maar de mate
van lading kan hoger zijn, dankzij de
werking van het verwarmingssysteem
voor de hoogspanningsbatterij.Gebruik voor het laden van de hoogspanningsbatterijuitsluitend een speciaal
daarvoor ontwikkelde lader.
Het gebruik van verschillende
typen laders kan grote
consequenties hebben voor de
levensduur van de auto.
Zorg ervoor dat de
ladingstoestandmeter van dehoogspanningsbatterij niet op
"L (Low)" of "0" komt te staan. Als de ladingstoestand is
gedaald tot "L (Low)" of "0" en
deze situatie gedurende
langere tijd blijft bestaan, kande hoogspanningsbatterij
beschadigd raken en moet hij
wellicht zelfs vervangen
worden, afhankelijk van de
mate van achteruitgang.
Als de auto betrokken is bij
een aanrijding adviseren we ucontact op te nemen met een
officiële HYUNDAI-dealer om
te laten controleren of dehoogspanningsbatterij nog
steeds aangesloten is.
OPMERKING
Het verwarmingssysteem voor
de hoogspanningsbatterij wordt
ingeschakeld als de laadstekker
aangesloten wordt op de auto.
Het verwarmingssysteem voor de hoogspanningsbatterij werkt
mogelijk niet als de temperatuur
van de batterij lager wordt dan -35°C (-31°F).
OPMERKING
BBEELLAA NN GGRRIIJJ KK SSTT EE OO NNDDEERR DD EELLEE NN EE LLEE KK TTRR IISS CC HH EE AA UU TTOO (( VV EERR VV OO LLGG ))
Page 14 of 566
H7

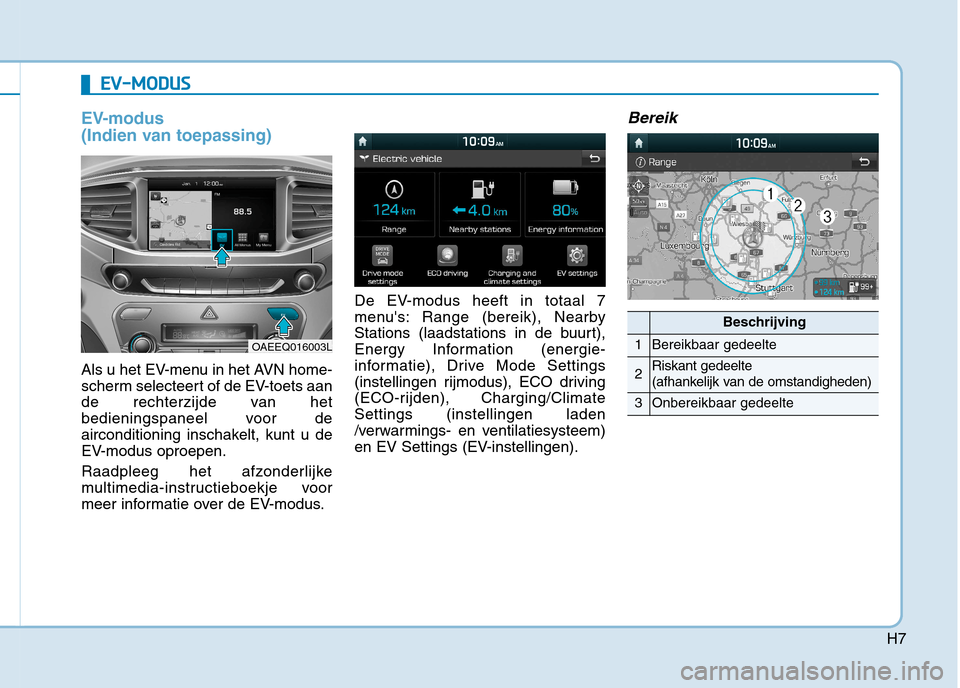

EV-modus
(Indien van toepassing)
Als u het EV-menu in het AVN home-
scherm selecteert of de EV-toets aan
de rechterzijde van het
bedieningspaneel voor de
airconditioning inschakelt, kunt u de
EV-modus oproepen.
Raadpleeg het afzonderlijke
multimedia-instructieboekje voor
meer informatie over de EV-modus.De EV-modus heeft in totaal 7
menu's: Range (bereik), Nearby
Stations (laadstations in de buurt),
Energy Information (energie-
informatie), Drive Mode Settings
(instellingen rijmodus), ECO driving
(ECO-rijden), Charging/ClimateSettings (instellingen laden
/verwarmings- en ventilatiesysteem)
en EV Settings (EV-instellingen).
Bereik
EE
VV --MM OODDUU SS
OAEEQ016003L
Beschrijving
1Bereikbaar gedeelte
2Riskant gedeelte
(afhankelijk van de omstandigheden)
3Onbereikbaar gedeelte
Page 15 of 566
H8
EEVV --MM OODDUU SS (( VV EERR VV OO LLGG ))

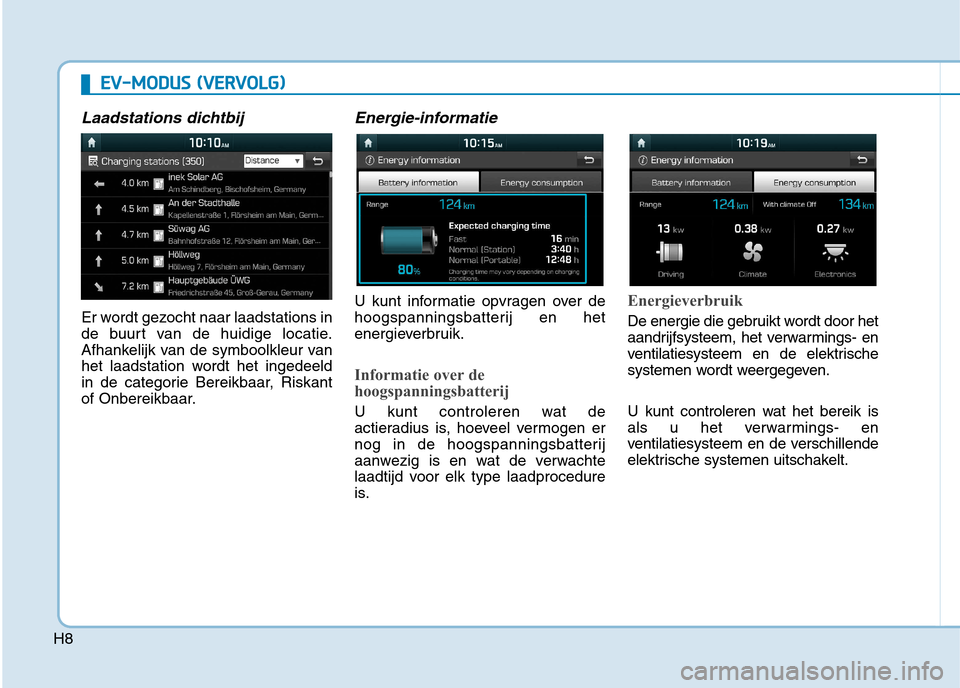

Laadstations dichtbij
Er wordt gezocht naar laadstations in
de buurt van de huidige locatie.
Afhankelijk van de symboolkleur van
het laadstation wordt het ingedeeld
in de categorie Bereikbaar, Riskant
of Onbereikbaar.
Energie-informatie
U kunt informatie opvragen over de
hoogspanningsbatterij en het
energieverbruik.
Informatie over de
hoogspanningsbatterij
U kunt controleren wat de
actieradius is, hoeveel vermogen er
nog in de hoogspanningsbatterij
aanwezig is en wat de verwachte
laadtijd voor elk type laadprocedure
is.
Energieverbruik
De energie die gebruikt wordt door het
aandrijfsysteem, het verwarmings- en
ventilatiesysteem en de elektrische
systemen wordt weergegeven.
U kunt controleren wat het bereik is
als u het verwarmings- en
ventilatiesysteem en de verschillende
elektrische systemen uitschakelt.
Page 16 of 566
H9

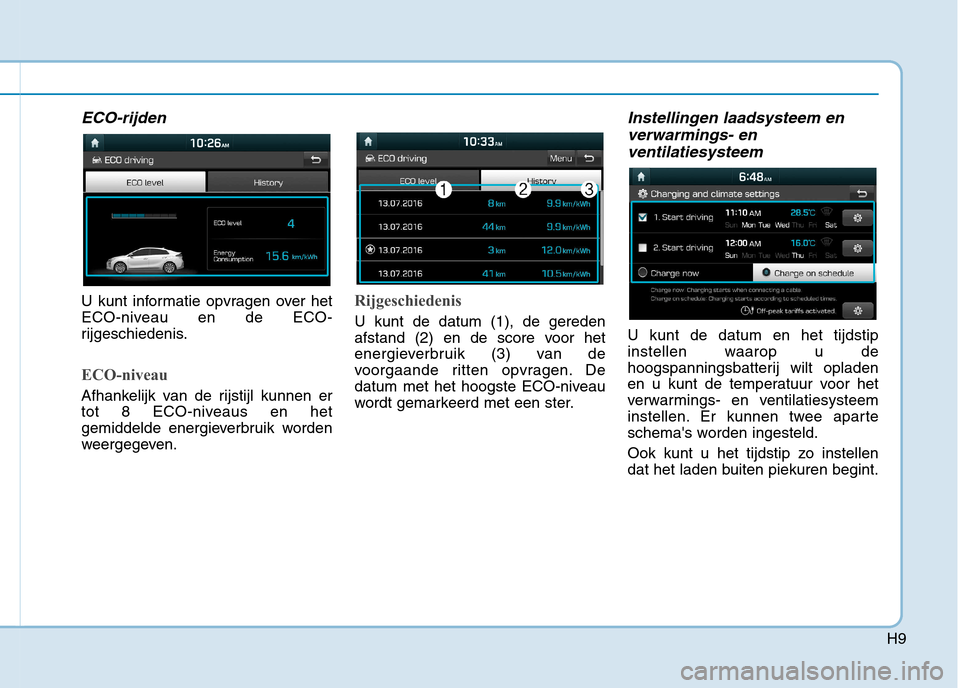

ECO-rijden
U kunt informatie opvragen over het
ECO-niveau en de ECO-
rijgeschiedenis.
ECO-niveau
Afhankelijk van de rijstijl kunnen er
tot 8 ECO-niveaus en het
gemiddelde energieverbruik worden
weergegeven.
Rijgeschiedenis
U kunt de datum (1), de gereden
afstand (2) en de score voor het
energieverbruik (3) van de
voorgaande ritten opvragen. De
datum met het hoogste ECO-niveau
wordt gemarkeerd met een ster.
Instellingen laadsysteem enverwarmings- en
ventilatiesysteem
U kunt de datum en het tijdstip
instellen waarop u de
hoogspanningsbatterij wilt opladen
en u kunt de temperatuur voor het
verwarmings- en ventilatiesysteem
instellen. Er kunnen twee aparte
schema's worden ingesteld.
Ook kunt u het tijdstip zo instellen
dat het laden buiten piekuren begint.
Page 17 of 566
H10
EEVV --MM OODDUU SS (( VV EERR VV OO LLGG ))

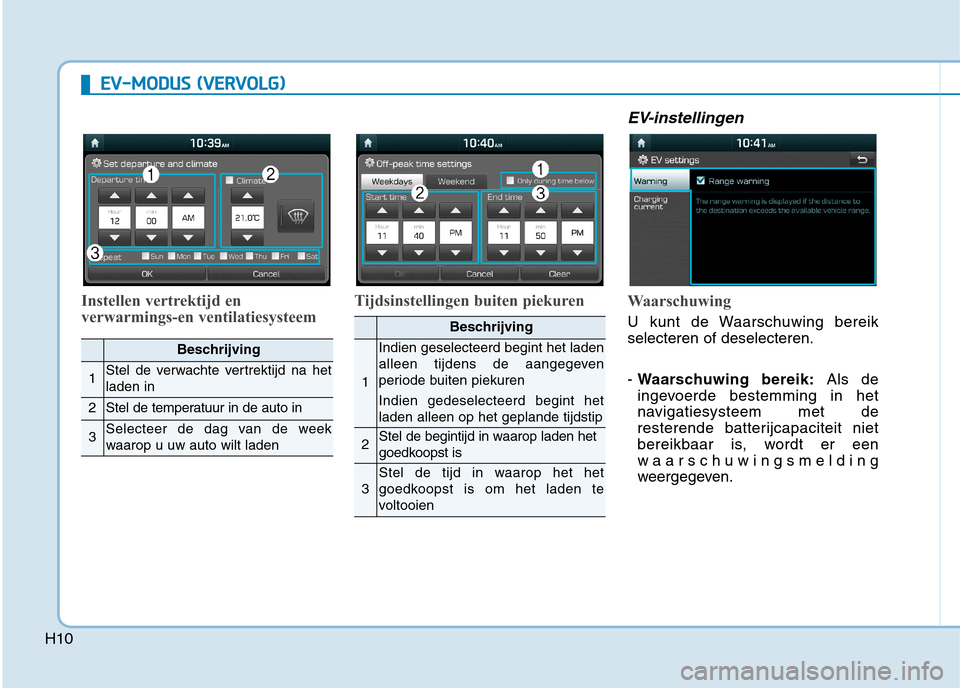

Instellen vertrektijd en
verwarmings-en ventilatiesysteem Tijdsinstellingen buiten piekuren
EV-instellingen
Waarschuwing
U kunt de Waarschuwing bereik selecteren of deselecteren. -
Waarschuwing bereik: Als de
ingevoerde bestemming in het
navigatiesysteem met de
resterende batterijcapaciteit niet
bereikbaar is, wordt er een
waarschuwingsmelding
weergegeven.
Beschrijving
1Stel de verwachte vertrektijd na het laden in
2Stel de temperatuur in de auto in
3Selecteer de dag van de week
waarop u uw auto wilt laden
Beschrijving
1
Indien geselecteerd begint het laden
alleen tijdens de aangegeven
periode buiten piekuren Indien gedeselecteerd begint het laden alleen op het geplande tijdstip
2Stel de begintijd in waarop laden het
goedkoopst is
3
Stel de tijd in waarop het het
goedkoopst is om het laden te
voltooien
Page 18 of 566
H11

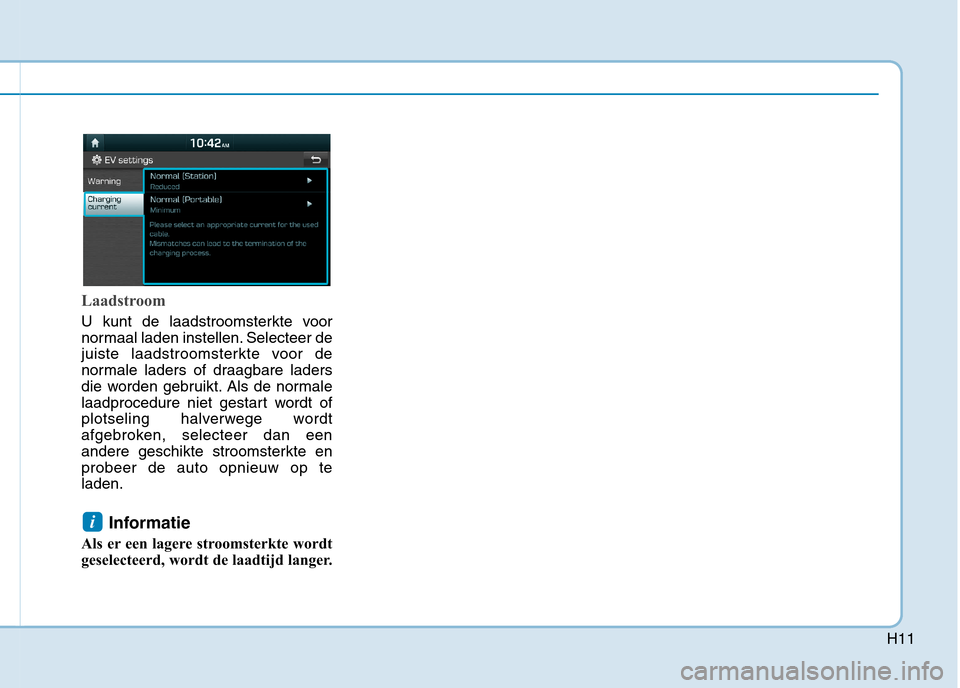

Laadstroom
U kunt de laadstroomsterkte voor
normaal laden instellen. Selecteer de
juiste laadstroomsterkte voor de
normale laders of draagbare laders
die worden gebruikt. Als de normale
laadprocedure niet gestart wordt of
plotseling halverwege wordt
afgebroken, selecteer dan een
andere geschikte stroomsterkte enprobeer de auto opnieuw op teladen.Informatie
Als er een lagere stroomsterkte wordt
geselecteerd, wordt de laadtijd langer.
i
Page 19 of 566
H12

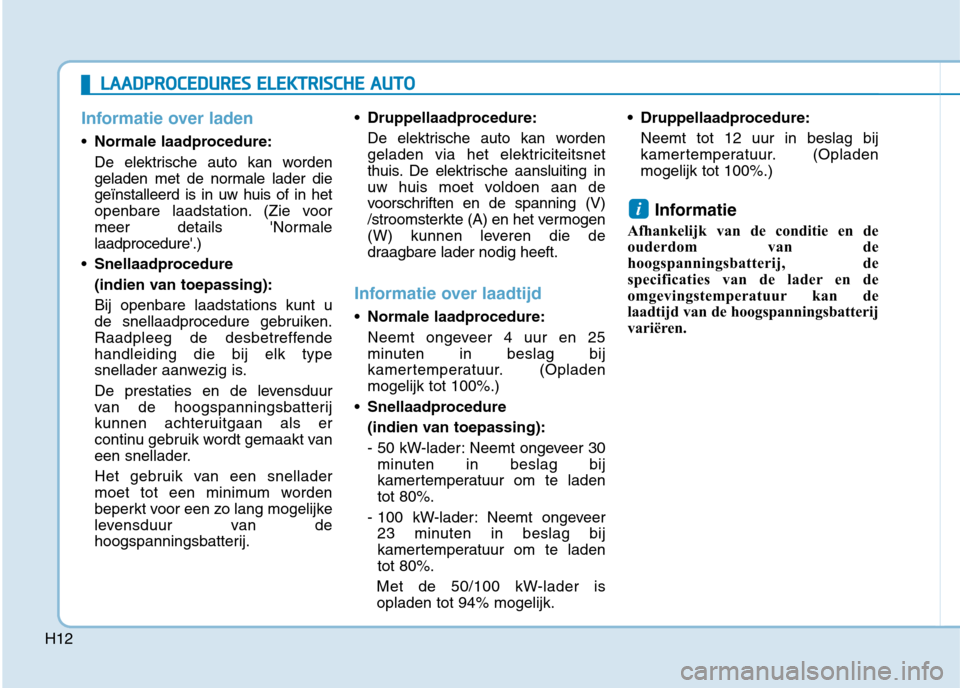

Informatie over laden
Normale laadprocedure:
De elektrische auto kan worden
geladen met de normale lader diegeïnstalleerd is in uw huis of in het
openbare laadstation. (Zie voor
meer details 'Normalelaadprocedure'.)
Snellaadprocedure
(indien van toepassing):Bij openbare laadstations kunt u
de snellaadprocedure gebruiken.
Raadpleeg de desbetreffendehandleiding die bij elk type
snellader aanwezig is.
De prestaties en de levensduur
van de hoogspanningsbatterij
kunnen achteruitgaan als er
continu gebruik wordt gemaakt van
een snellader.
Het gebruik van een snellader
moet tot een minimum worden
beperkt voor een zo lang mogelijke
levensduur van de
hoogspanningsbatterij.
Druppellaadprocedure:
De elektrische auto kan worden
geladen via het elektriciteitsnet
thuis. De elektrische aansluiting in
uw huis moet voldoen aan de
voorschriften en de spanning (V)
/stroomsterkte (A) en het vermogen
(W) kunnen leveren die de
draagbare lader nodig heeft.
Informatie over laadtijd
Normale laadprocedure:
Neemt ongeveer 4 uur en 25
minuten in beslag bij
kamertemperatuur. (Opladenmogelijk tot 100%.)
Snellaadprocedure
(indien van toepassing):
- 50 kW-lader: Neemt ongeveer 30
minuten in beslag bij
kamertemperatuur om te ladentot 80%.
- 100 kW-lader: Neemt ongeveer 23 minuten in beslag bij
kamertemperatuur om te ladentot 80%.
Met de 50/100 kW-lader isopladen tot 94% mogelijk. Druppellaadprocedure:
Neemt tot 12 uur in beslag bij
kamertemperatuur. (Opladenmogelijk tot 100%.)
Informatie
Afhankelijk van de conditie en de
ouderdom van de
hoogspanningsbatterij, de
specificaties van de lader en de
omgevingstemperatuur kan de
laadtijd van de hoogspanningsbatterij
variëren.
i
LL AA AADDPPRR OO CCEE DD UU RREESS EE LLEE KK TTRR IISS CC HH EE AA UU TTOO
Page 20 of 566
H13

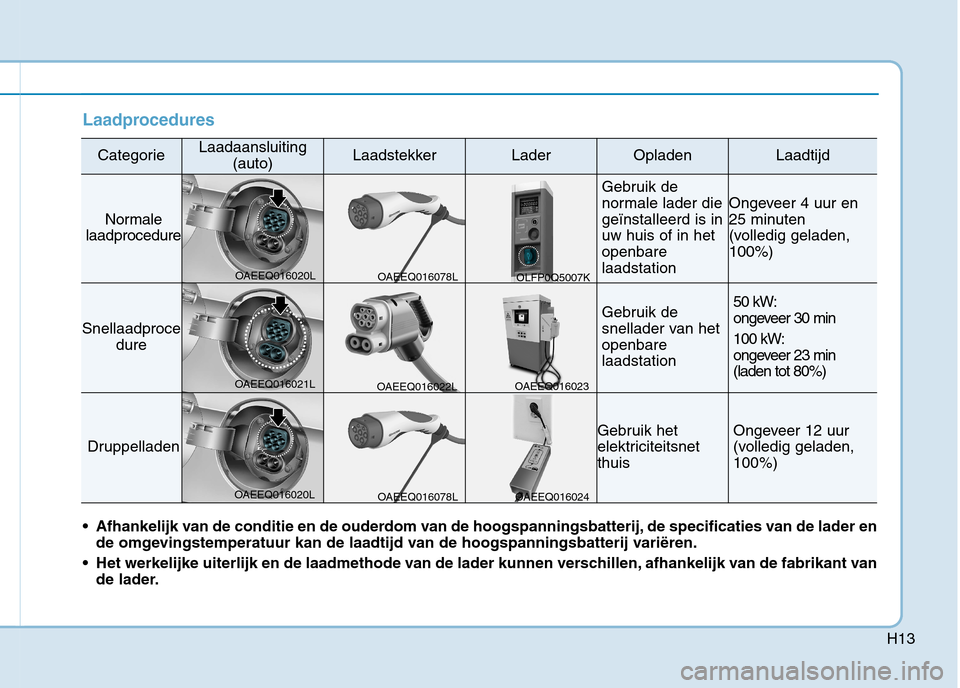

Laadprocedures
CategorieLaadaansluiting(auto)LaadstekkerLaderOpladenLaadtijd
Normale
laadprocedure
Gebruik de
normale lader diegeïnstalleerd is inuw huis of in hetopenbarelaadstation
Ongeveer 4 uur en
25 minuten
(volledig geladen,100%)
Snellaadproce dure
Gebruik de
snellader van hetopenbarelaadstation50 kW:
ongeveer 30 min 100 kW:
ongeveer 23 min(laden tot 80%)
Druppelladen
Gebruik het
elektriciteitsnetthuisOngeveer 12 uur
(volledig geladen,100%)
Afhankelijk van de conditie en de ouderdom van de hoogspanningsbatterij, de specificaties van de lader ende omgevingstemperatuur kan de laadtijd van de hoogspanningsbatterij variëren.
Het werkelijke uiterlijk en de laadmethode van de lader kunnen verschillen, afhankelijk van de fabrikant van de lader. OAEEQ016078L
OAEEQ016020L
OAEEQ016021L
OAEEQ016020L OAEEQ016022L
OAEEQ016023
OAEEQ016024 OLFP0Q5007K
OAEEQ016078L
