Page 21 of 549
H14

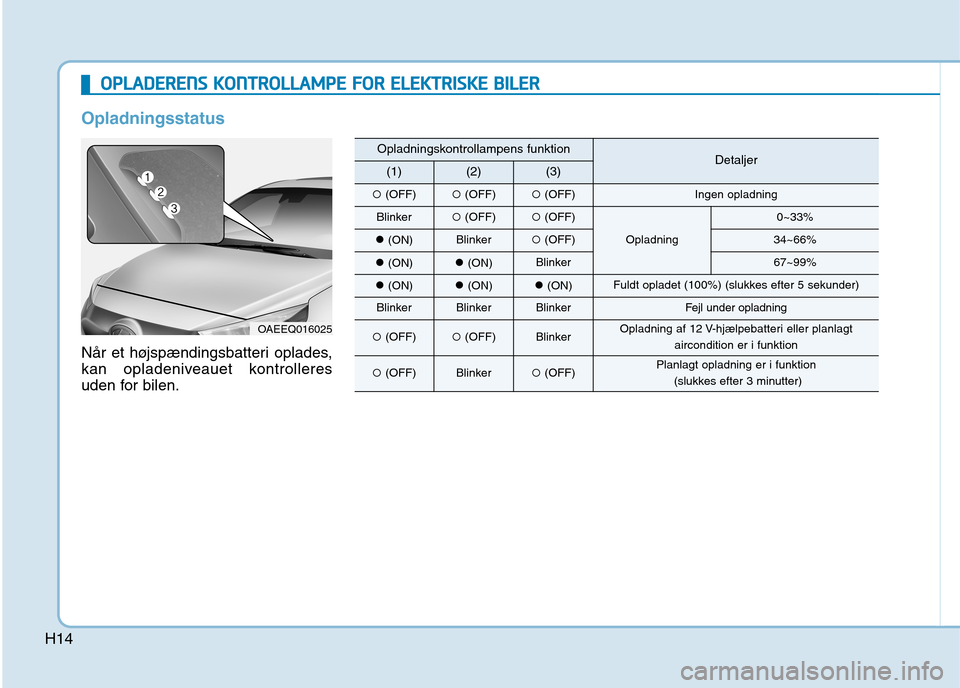

Opladningsstatus
Når et højspændingsbatteri oplades,
kan opladeniveauet kontrolleres
uden for bilen.
OOPPLLAA DDEERR EENN SS KK OO NNTTRR OO LLLLAA MM PPEE FF OO RR EE LLEE KK TTRR IISS KK EE BB IILL EE RR
OAEEQ016025
Opladningskontrollampens funktionDetaljer(1)(2)(3)
(OFF) (OFF) (OFF)Ingen opladning
Blinker (OFF) (OFF)
Opladning
0~33%
(ON)Blinker (OFF)34~66%
(ON) (ON)Blinker67~99%
(ON) (ON) (ON)Fuldt opladet (100%) (slukkes efter 5 sekunder)
BlinkerBlinkerBlinkerFejl under opladning
(OFF) (OFF)BlinkerOpladning af 12 V-hjælpebatteri eller planlagt
aircondition er i funktion
(OFF)Blinker (OFF)Planlagt opladning er i funktion
(slukkes efter 3 minutter)
Page 22 of 549
H15
LLÅÅ SS PP ÅÅ OO PPLLAA DDEERR EENN SS SS TT IIKK PPRR OO PP

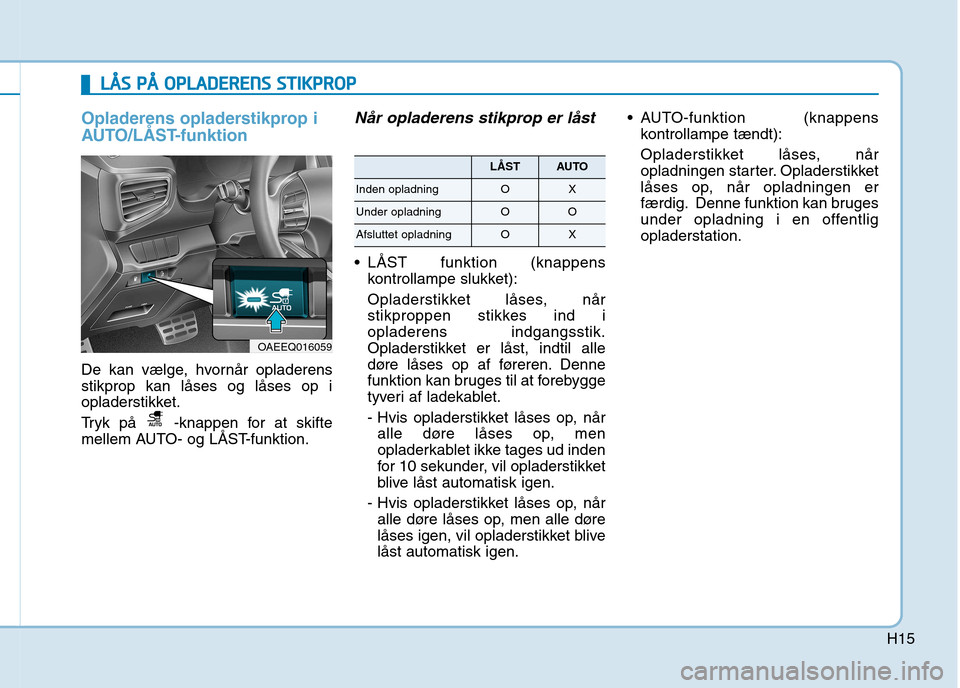

Opladerens opladerstikprop i
AUTO/LÅST-funktion
De kan vælge, hvornår opladerens stikprop kan låses og låses op i
opladerstikket.
Tryk på -knappen for at skifte
mellem AUTO- og LÅST-funktion.
Når opladerens stikprop er låst
LÅST funktion (knappens
kontrollampe slukket):
Opladerstikket låses, når
stikproppen stikkes ind iopladerens indgangsstik.
Opladerstikket er låst, indtil alle
døre låses op af føreren. Denne
funktion kan bruges til at forebygge
tyveri af ladekablet.
- Hvis opladerstikket låses op, nåralle døre låses op, men
opladerkablet ikke tages ud inden
for 10 sekunder, vil opladerstikket
blive låst automatisk igen.
- Hvis opladerstikket låses op, når alle døre låses op, men alle døre
låses igen, vil opladerstikket blivelåst automatisk igen. AUTO-funktion (knappens
kontrollampe tændt):
Opladerstikket låses, når
opladningen starter. Opladerstikket
låses op, når opladningen er
færdig. Denne funktion kan bruges
under opladning i en offentligopladerstation.
OAEEQ016059
LÅSTAUTO
Inden opladning OX
Under opladning OO
Afsluttet opladning OX

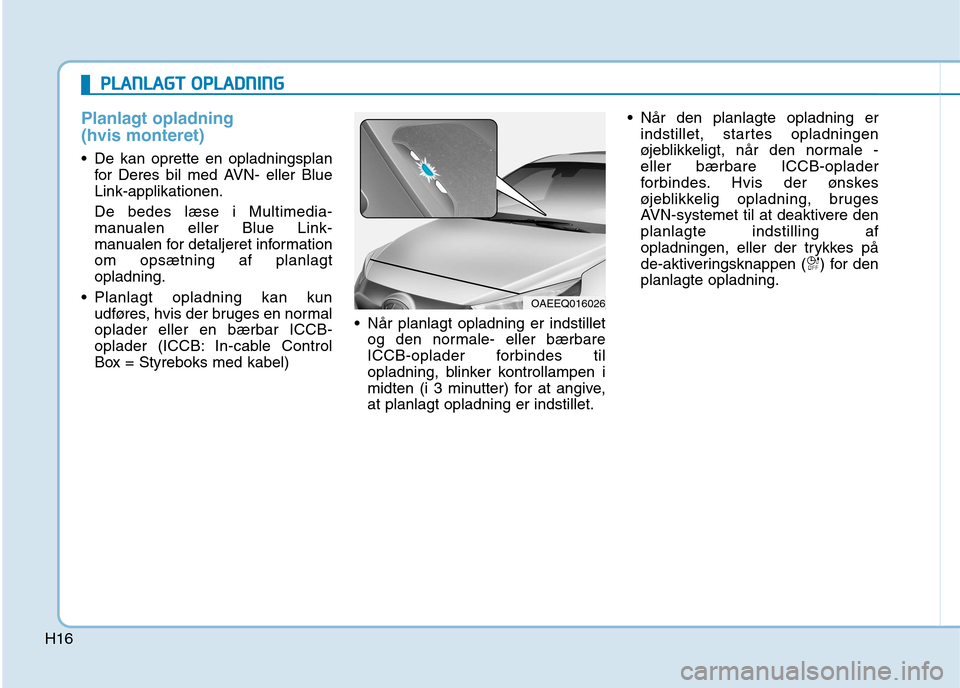

Page 23 of 549
H16
Planlagt opladning (hvis monteret)
De kan oprette en opladningsplanfor Deres bil med AVN- eller Blue Link-applikationen. De bedes læse i Multimedia-
manualen eller Blue Link-
manualen for detaljeret informationom opsætning af planlagtopladning.
Planlagt opladning kan kun udføres, hvis der bruges en normaloplader eller en bærbar ICCB-
oplader (ICCB: In-cable Control
Box = Styreboks med kabel) Når planlagt opladning er indstillet
og den normale- eller bærbare
ICCB-oplader forbindes til
opladning, blinker kontrollampen i
midten (i 3 minutter) for at angive,at planlagt opladning er indstillet. Når den planlagte opladning er
indstillet, startes opladningen
øjeblikkeligt, når den normale -eller bærbare ICCB-oplader
forbindes. Hvis der ønskes
øjeblikkelig opladning, bruges
AVN-systemet til at deaktivere denplanlagte indstilling af
opladningen, eller der trykkes på
de-aktiveringsknappen ( ) for denplanlagte opladning.
OAEEQ016026
PPLLAA NN LLAA GG TT OO PPLLAA DDNN IINN GG
Page 24 of 549
H17

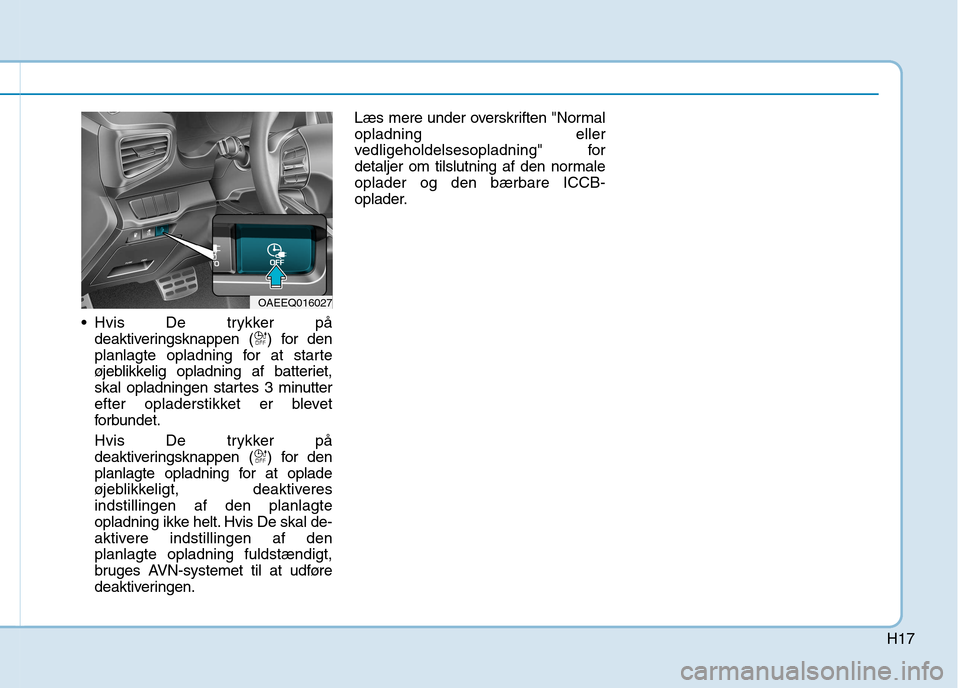

Hvis De trykker pådeaktiveringsknappen ( ) for den
planlagte opladning for at starte
øjeblikkelig opladning af batteriet,
skal opladningen startes 3 minutter
efter opladerstikket er blevet
forbundet.
Hvis De trykker på
deaktiveringsknappen ( ) for den
planlagte opladning for at oplade
øjeblikkeligt, deaktiveresindstillingen af den planlagte
opladning ikke helt. Hvis De skal de-
aktivere indstillingen af denplanlagte opladning fuldstændigt,
bruges AVN-systemet til at udføre
deaktiveringen. Læs mere under overskriften "Normalopladning eller
vedligeholdelsesopladning" for
detaljer om tilslutning af den normaleoplader og den bærbare ICCB-
oplader.
OAEEQ016027
Page 25 of 549
H18

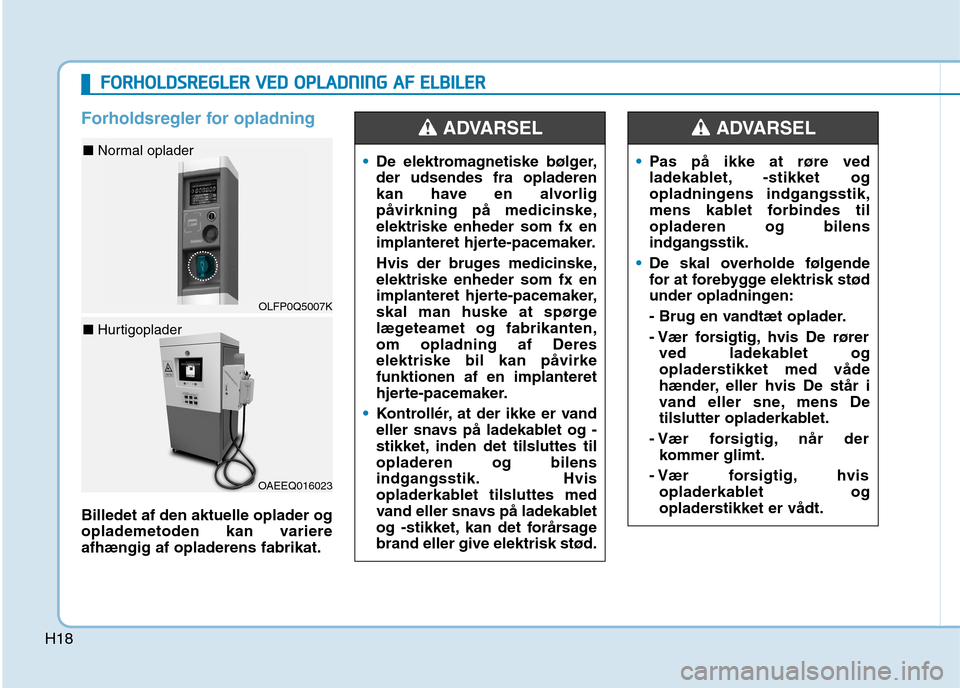

Forholdsregler for opladning
Billedet af den aktuelle oplader og
oplademetoden kan variereafhængig af opladerens fabrikat.
De elektromagnetiske bølger, der udsendes fra opladeren
kan have en alvorlig
påvirkning på medicinske,elektriske enheder som fx en
implanteret hjerte-pacemaker.
Hvis der bruges medicinske, elektriske enheder som fx en
implanteret hjerte-pacemaker,
skal man huske at spørge
lægeteamet og fabrikanten,om opladning af Dereselektriske bil kan påvirkefunktionen af en implanteret
hjerte-pacemaker.
Kontrollér, at der ikke er vand
eller snavs på ladekablet og -
stikket, inden det tilsluttes tilopladeren og bilens
indgangsstik. Hvis
opladerkablet tilsluttes med
vand eller snavs på ladekablet
og -stikket, kan det forårsagebrand eller give elektrisk stød.
ADVARSEL
Pas på ikke at røre ved
ladekablet, -stikket og
opladningens indgangsstik,
mens kablet forbindes tilopladeren og bilensindgangsstik.
De skal overholde følgende
for at forebygge elektrisk stød
under opladningen:
- Brug en vandtæt oplader.
- Vær forsigtig, hvis De rørerved ladekablet og
opladerstikket med våde
hænder, eller hvis De står i
vand eller sne, mens De
tilslutter opladerkablet.
- Vær forsigtig, når der kommer glimt.
- Vær forsigtig, hvis opladerkablet og
opladerstikket er vådt.
ADVARSEL
FF OO RRHH OO LLDD SSRR EEGG LLEE RR VV EEDD OO PPLLAA DDNN IINN GG AA FF EE LLBB IILL EE RR
OLFP0Q5007K
■
Normal oplader
OAEEQ016023
■
Hurtigoplader
Page 26 of 549
H19

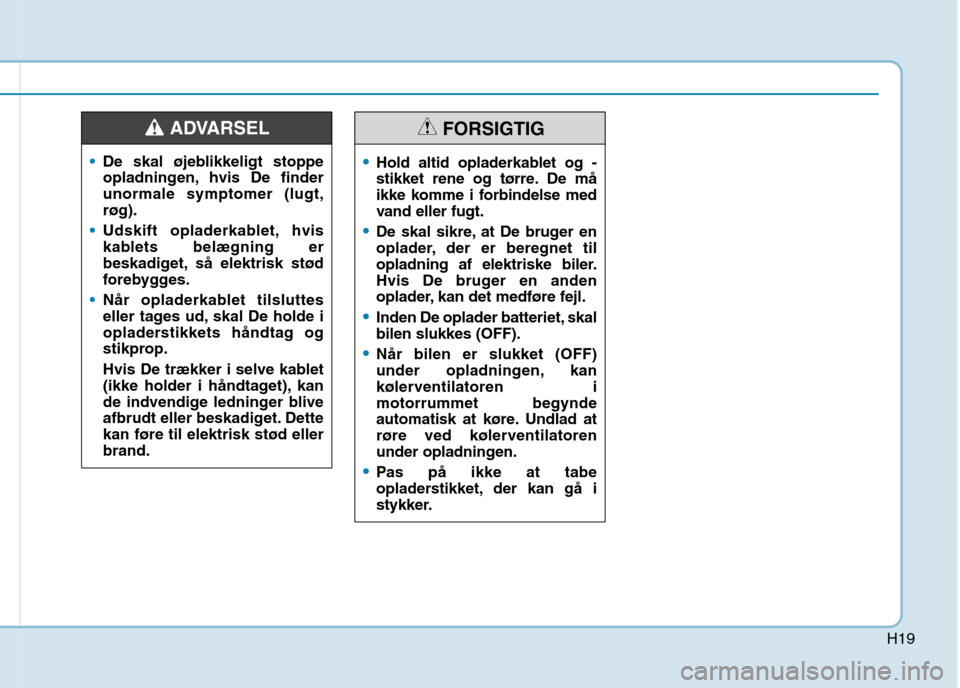

De skal øjeblikkeligt stoppe
opladningen, hvis De finderunormale symptomer (lugt,røg).
Udskift opladerkablet, hvis
kablets belægning er
beskadiget, så elektrisk stød
forebygges.
Når opladerkablet tilsluttes
eller tages ud, skal De holde i
opladerstikkets håndtag og
stikprop.
Hvis De trækker i selve kablet
(ikke holder i håndtaget), kan
de indvendige ledninger blive
afbrudt eller beskadiget. Dettekan føre til elektrisk stød ellerbrand.
ADVARSEL
Hold altid opladerkablet og -
stikket rene og tørre. De må
ikke komme i forbindelse med
vand eller fugt.
De skal sikre, at De bruger en
oplader, der er beregnet til
opladning af elektriske biler.
Hvis De bruger en anden
oplader, kan det medføre fejl.
Inden De oplader batteriet, skal bilen slukkes (OFF).
Når bilen er slukket (OFF)
under opladningen, kan
kølerventilatoren imotorrummet begynde
automatisk at køre. Undlad at
røre ved kølerventilatoren
under opladningen.
Pas på ikke at tabe
opladerstikket, der kan gå i
stykker.
FORSIGTIG
Page 27 of 549
H20

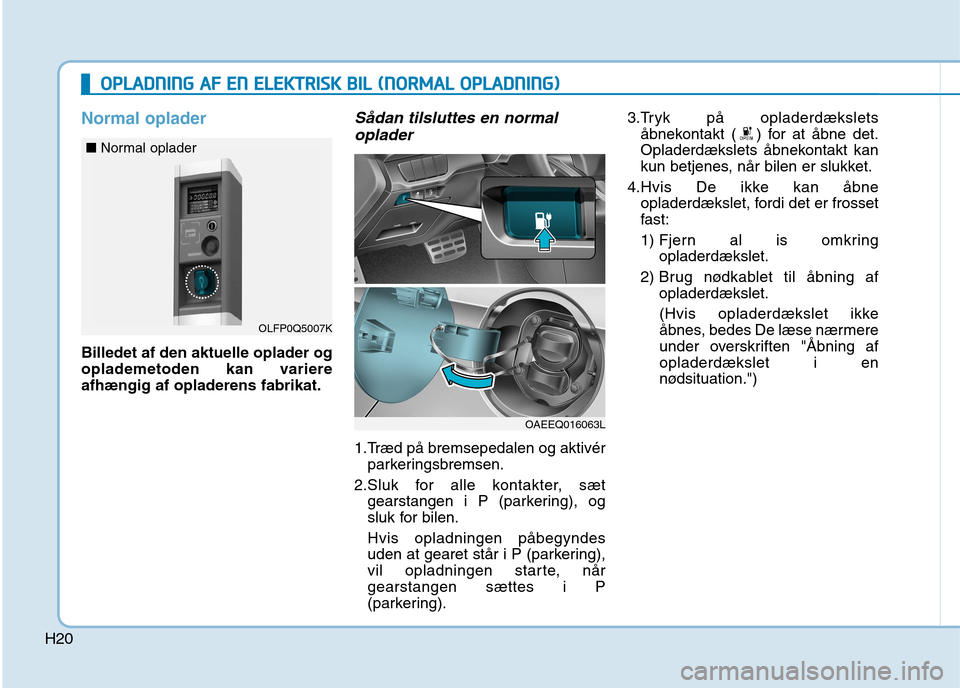

Normal oplader
Billedet af den aktuelle oplader og
oplademetoden kan variereafhængig af opladerens fabrikat.
Sådan tilsluttes en normaloplader
1.Træd på bremsepedalen og aktivér parkeringsbremsen.
2.Sluk for alle kontakter, sæt gearstangen i P (parkering), og
sluk for bilen. Hvis opladningen påbegyndes
uden at gearet står i P (parkering),
vil opladningen starte, nårgearstangen sættes i P
(parkering). 3.Tryk på opladerdækslets
åbnekontakt ( ) for at åbne det.
Opladerdækslets åbnekontakt kan
kun betjenes, når bilen er slukket.
4.Hvis De ikke kan åbne opladerdækslet, fordi det er frosset
fast:
1) Fjern al is omkring
opladerdækslet.
2) Brug nødkablet til åbning af opladerdækslet.
(Hvis opladerdækslet ikke
åbnes, bedes De læse nærmere
under overskriften "Åbning afopladerdækslet i en
nødsituation.")
OO PPLLAA DDNN IINN GG AA FF EE NN EE LLEE KK TTRR IISS KK BB IILL (( NN OO RRMM AALL OO PPLLAA DDNN IINN GG))
OLFP0Q5007K
■
Normal oplader
OAEEQ016063L

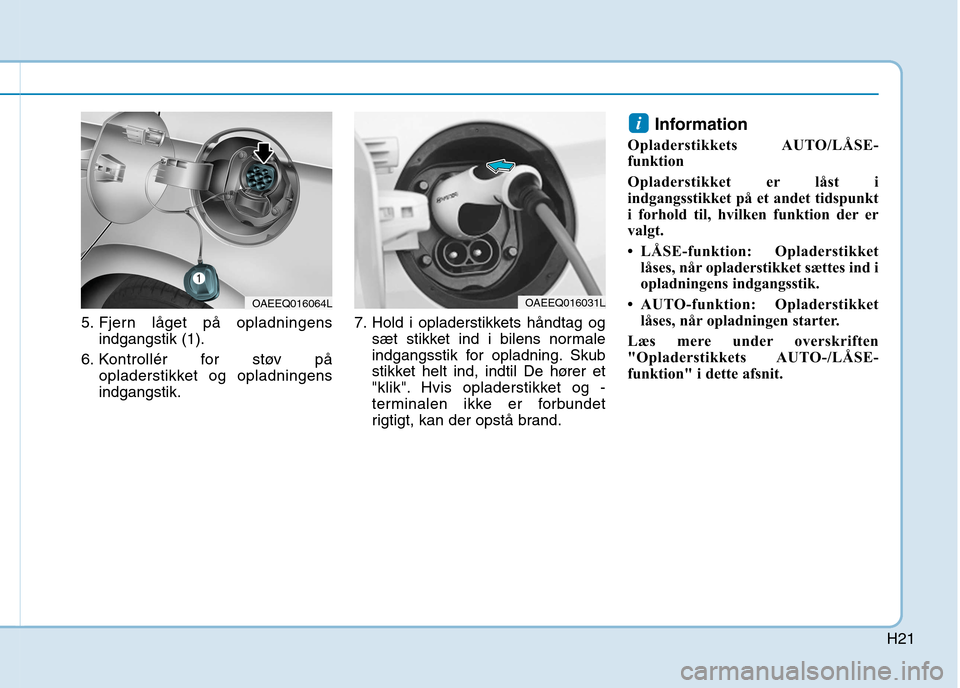

Page 28 of 549
H21
5. Fjern låget på opladningensindgangstik (1).
6. Kontrollér for støv på opladerstikket og opladningens indgangstik. 7. Hold i opladerstikkets håndtag og
sæt stikket ind i bilens normale
indgangsstik for opladning. Skub
stikket helt ind, indtil De hører et
"klik". Hvis opladerstikket og -
terminalen ikke er forbundet
rigtigt, kan der opstå brand. Information
Opladerstikkets AUTO/LÅSE-
funktion
Opladerstikket er låst i
indgangsstikket på et andet tidspunkt
i forhold til, hvilken funktion der er
valgt.
LÅSE-funktion: Opladerstikket låses, når opladerstikket sættes ind i
opladningens indgangsstik.
AUTO-funktion: Opladerstikket låses, når opladningen starter.
Læs mere under overskriften
"Opladerstikkets AUTO-/LÅSE-
funktion" i dette afsnit.
i
OAEEQ016064LOAEEQ016031L
Page 29 of 549
H22

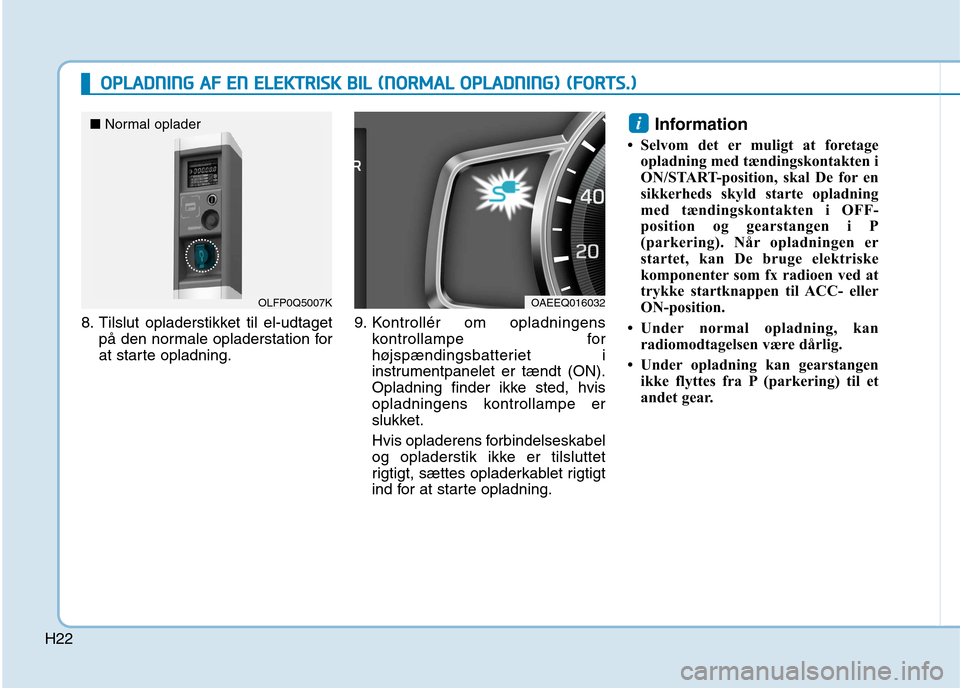

8. Tilslut opladerstikket til el-udtagetpå den normale opladerstation for
at starte opladning. 9. Kontrollér om opladningens
kontrollampe for
højspændingsbatteriet i
instrumentpanelet er tændt (ON).
Opladning finder ikke sted, hvis
opladningens kontrollampe er
slukket.
Hvis opladerens forbindelseskabel
og opladerstik ikke er tilsluttet
rigtigt, sættes opladerkablet rigtigt
ind for at starte opladning. Information
Selvom det er muligt at foretage opladning med tændingskontakten i
ON/START-position, skal De for en
sikkerheds skyld starte opladning
med tændingskontakten i OFF-
position og gearstangen i P
(parkering). Når opladningen er
startet, kan De bruge elektriske
komponenter som fx radioen ved at
trykke startknappen til ACC- eller
ON-position.
Under normal opladning, kan radiomodtagelsen være dårlig.
Under opladning kan gearstangen ikke flyttes fra P (parkering) til et
andet gear.
i
OOPPLLAA DDNN IINN GG AA FF EE NN EE LLEE KK TTRR IISS KK BB IILL (( NN OO RRMM AALL OO PPLLAA DDNN IINN GG)) (( FF OO RRTTSS..))
OLFP0Q5007K
■
Normal oplader OAEEQ016032
Page 30 of 549
H23

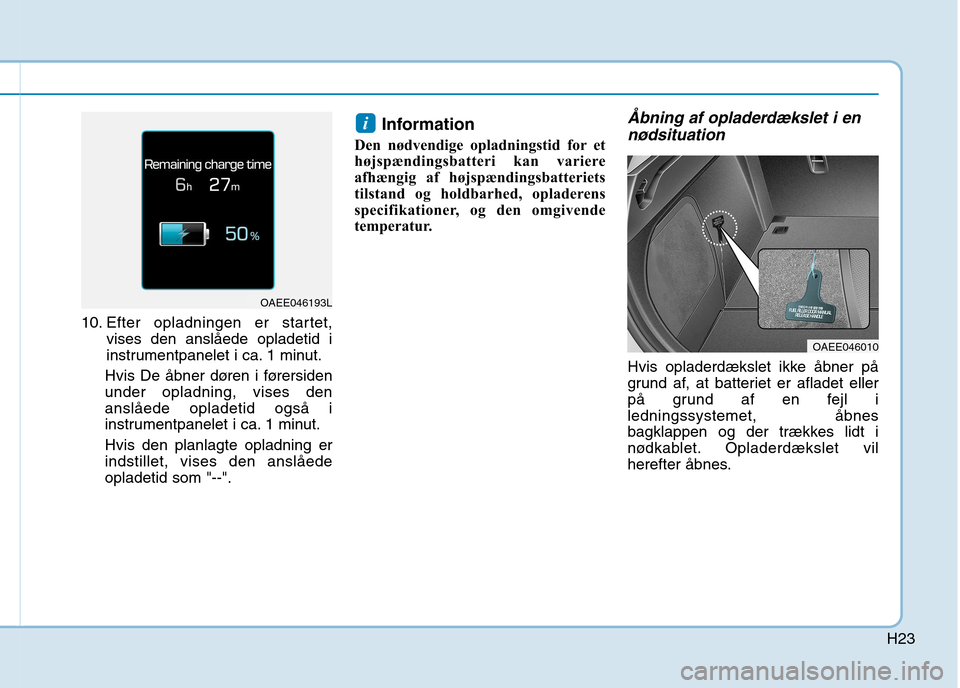

10. Efter opladningen er startet,vises den anslåede opladetid i
instrumentpanelet i ca. 1 minut.
Hvis De åbner døren i førersidenunder opladning, vises denanslåede opladetid også i
instrumentpanelet i ca. 1 minut. Hvis den planlagte opladning er indstillet, vises den anslåedeopladetid som "--". Information
Den nødvendige opladningstid for et
højspændingsbatteri kan variere
afhængig af højspændingsbatteriets
tilstand og holdbarhed, opladerens
specifikationer, og den omgivende
temperatur.
Åbning af opladerdækslet i en nødsituation
Hvis opladerdækslet ikke åbner på
grund af, at batteriet er afladet eller
på grund af en fejl iledningssystemet, åbnes
bagklappen og der trækkes lidt i
nødkablet. Opladerdækslet vil
herefter åbnes.
i
OAEE046010
OAEE046193L
