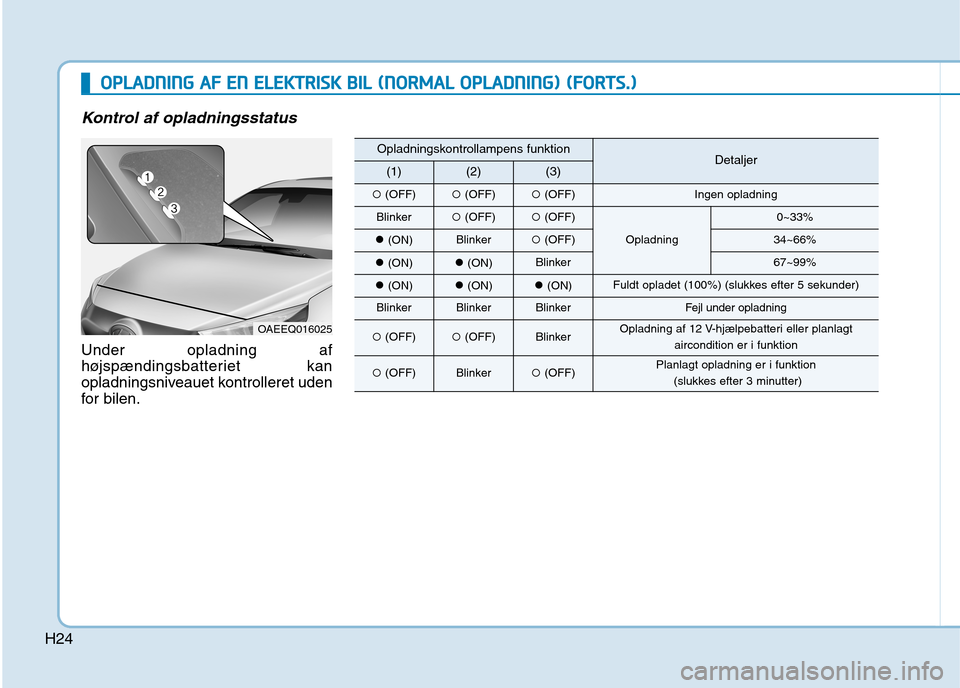

H24
Kontrol af opladningsstatus
Under opladning af
højspændingsbatteriet kan
opladningsniveauet kontrolleret uden
for bilen.
OAEEQ016025
OOPPLLAA DDNN IINN GG AA FF EE NN EE LLEE KK TTRR IISS KK BB IILL (( NN OO RRMM AALL OO PPLLAA DDNN IINN GG)) (( FF OO RRTTSS..))
Opladningskontrollampens funktionDetaljer(1)(2)(3)
(OFF) (OFF)(OFF)Ingen opladning
Blinker (OFF)(OFF)
Opladning
0~33%
(ON)Blinker (OFF)34~66%
(ON)(ON)Blinker67~99%
(ON)(ON)(ON)Fuldt opladet (100%) (slukkes efter 5 sekunder)
BlinkerBlinkerBlinkerFejl under opladning
(OFF) (OFF)BlinkerOpladning af 12 V-hjælpebatteri eller planlagt
aircondition er i funktion
(OFF)Blinker(OFF)Planlagt opladning er i funktion
(slukkes efter 3 minutter)

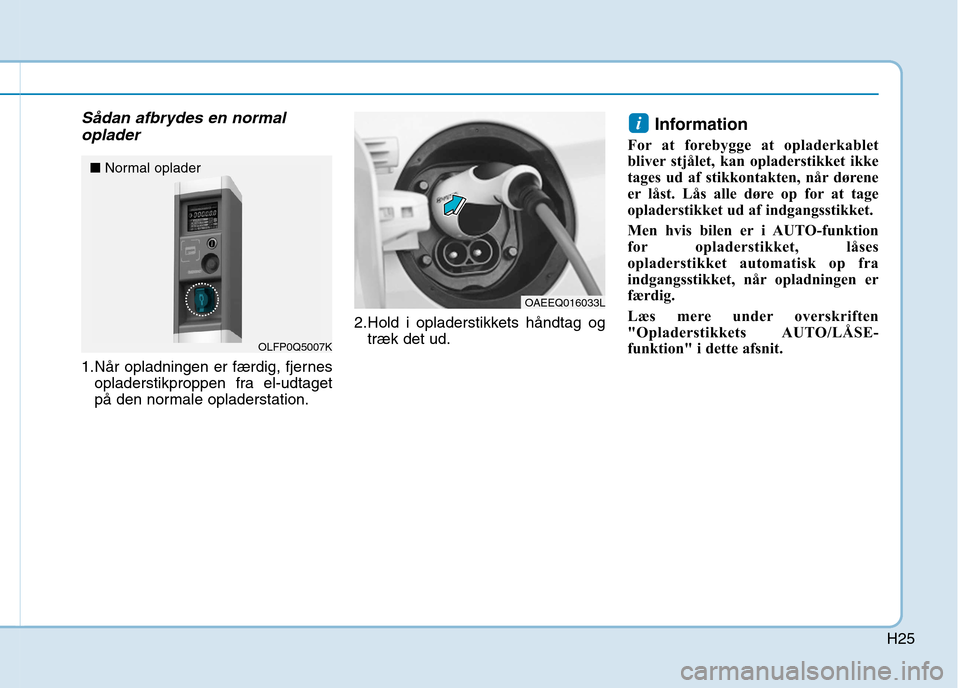

H25
Sådan afbrydes en normaloplader
1.Når opladningen er færdig, fjernes opladerstikproppen fra el-udtaget
på den normale opladerstation. 2.Hold i opladerstikkets håndtag og
træk det ud. Information
For at forebygge at opladerkablet
bliver stjålet, kan opladerstikket ikke
tages ud af stikkontakten, når dørene
er låst. Lås alle døre op for at tage
opladerstikket ud af indgangsstikket.
Men hvis bilen er i AUTO-funktion
for opladerstikket, låses
opladerstikket automatisk op fra
indgangsstikket, når opladningen er
færdig.
Læs mere under overskriften
"Opladerstikkets AUTO/LÅSE-
funktion" i dette afsnit.
i
OAEEQ016033L
OLFP0Q5007K
■
Normal oplader

H26
3. Husk at sætte låget påopladningens indgangsstik.
4. Husk at lukke opladerdækslet helt i.
Oplåsning af opladerstikket i en
nødsituation
Hvis opladerstikket ikke kan tages ud
på grund af, at batteriet er afladet
eller på grund af en fejl iledningsnettet, åbnes bagklappen og
der trækkes let i nødkablet som vist
ovenfor.
Opladerstikket vil herefter kunne tages ud.
OAEEQ016034L
OAEEQ016057L
OO PPLLAA DDNN IINN GG AA FF EE NN EE LLEE KK TTRR IISS KK BB IILL (( NN OO RRMM AALL OO PPLLAA DDNN IINN GG)) (( FF OO RRTTSS..))

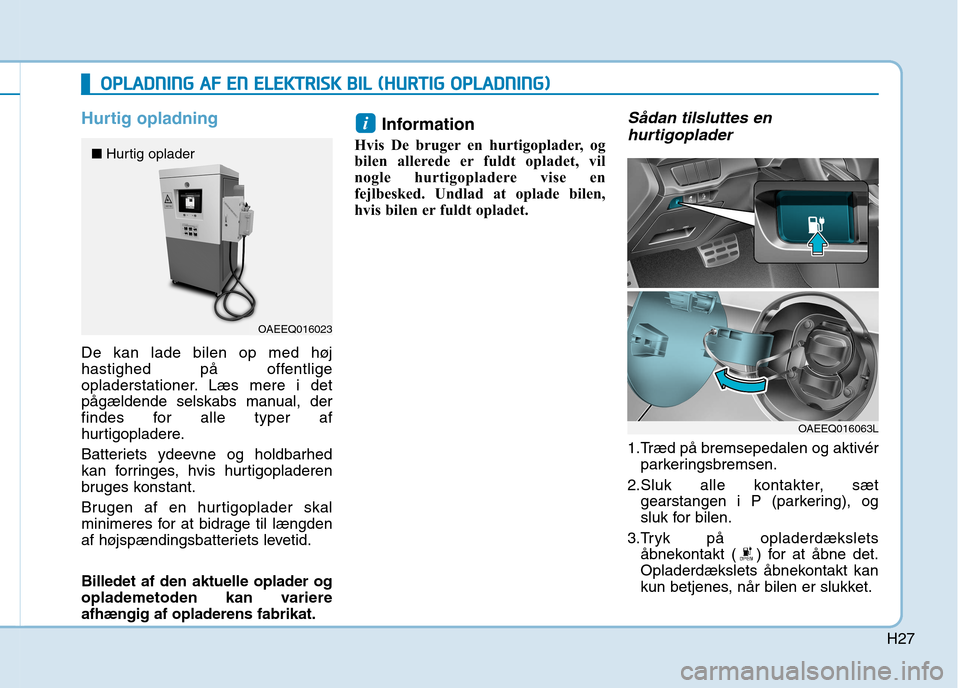

H27
Hurtig opladning
De kan lade bilen op med høj
hastighed på offentlige
opladerstationer. Læs mere i det
pågældende selskabs manual, der
findes for alle typer af
hurtigopladere.
Batteriets ydeevne og holdbarhed
kan forringes, hvis hurtigopladeren
bruges konstant.
Brugen af en hurtigoplader skal
minimeres for at bidrage til længden
af højspændingsbatteriets levetid. Billedet af den aktuelle oplader og
oplademetoden kan variereafhængig af opladerens fabrikat.Information
Hvis De bruger en hurtigoplader, og
bilen allerede er fuldt opladet, vil
nogle hurtigopladere vise en
fejlbesked. Undlad at oplade bilen,
hvis bilen er fuldt opladet.
Sådan tilsluttes en hurtigoplader
1.Træd på bremsepedalen og aktivér parkeringsbremsen.
2.Sluk alle kontakter, sæt gearstangen i P (parkering), og
sluk for bilen.
3.Tryk på opladerdækslets åbnekontakt ( ) for at åbne det.
Opladerdækslets åbnekontakt kan
kun betjenes, når bilen er slukket.
i
OOPPLLAA DDNN IINN GG AA FF EE NN EE LLEE KK TTRR IISS KK BB IILL (( HH UU RRTTIIGG OO PPLLAA DDNN IINN GG))
OAEEQ016023
■
Hurtig oplader
OAEEQ016063L

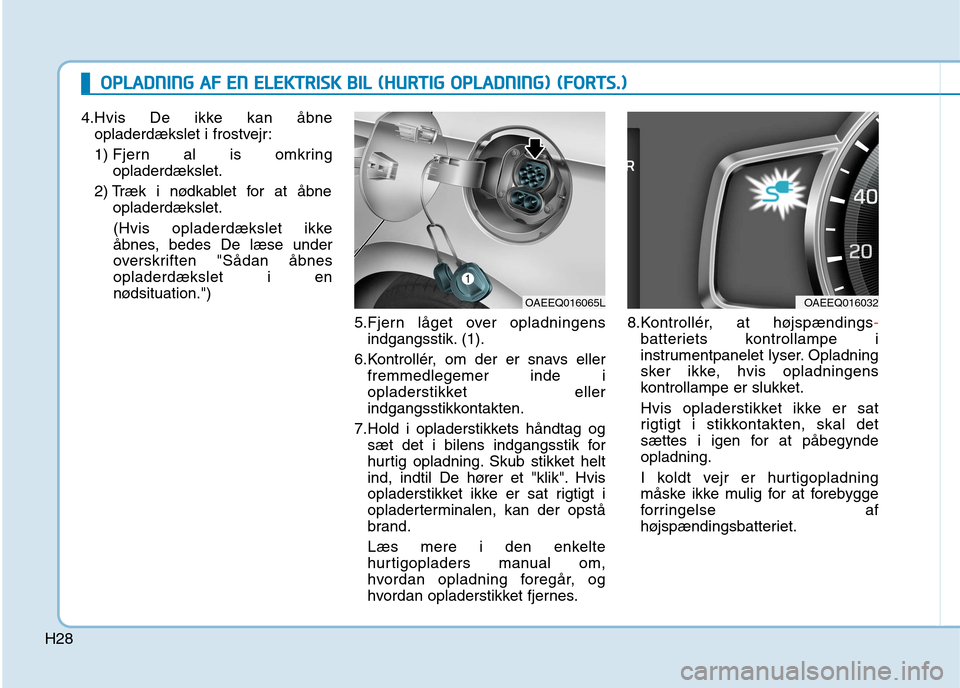

H28
4.Hvis De ikke kan åbneopladerdækslet i frostvejr:
1) Fjern al is omkring
opladerdækslet.
2) Træk i nødkablet for at åbne opladerdækslet.
(Hvis opladerdækslet ikke
åbnes, bedes De læse under
overskriften "Sådan åbnesopladerdækslet i en
nødsituation.")
5.Fjern låget over opladningensindgangsstik. (1).
6.Kontrollér, om der er snavs eller fremmedlegemer inde i
opladerstikket eller
indgangsstikkontakten.
7.Hold i opladerstikkets håndtag og sæt det i bilens indgangsstik for
hurtig opladning. Skub stikket helt
ind, indtil De hører et "klik". Hvis
opladerstikket ikke er sat rigtigt i
opladerterminalen, kan der opstå
brand.
Læs mere i den enkelte
hurtigopladers manual om,
hvordan opladning foregår, og
hvordan opladerstikket fjernes. 8.Kontrollér, at højspændings
-
batteriets kontrollampe i
instrumentpanelet lyser. Opladning
sker ikke, hvis opladningens
kontrollampe er slukket.
Hvis opladerstikket ikke er sat
rigtigt i stikkontakten, skal det
sættes i igen for at påbegyndeopladning.
I koldt vejr er hurtigopladning
måske ikke mulig for at forebygge
forringelse af
højspændingsbatteriet.
OAEEQ016065LOAEEQ016032
OO
PPLLAA DDNN IINN GG AA FF EE NN EE LLEE KK TTRR IISS KK BB IILL (( HH UU RRTTIIGG OO PPLLAA DDNN IINN GG)) (( FF OO RRTTSS..))

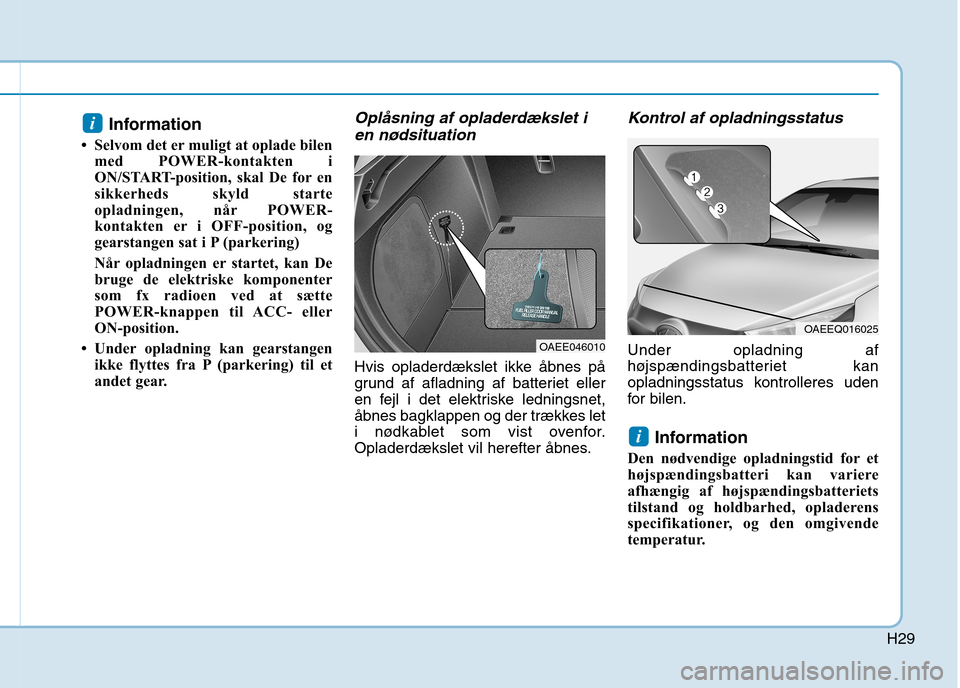

H29
Information
 Selvom det er muligt at oplade bilen med POWER-kontakten i
ON/START-position, skal De for en
sikkerheds skyld starte
opladningen, når POWER-
kontakten er i OFF-position, og
gearstangen sat i P (parkering)
Når opladningen er startet, kan De
bruge de elektriske komponenter
som fx radioen ved at sætte
POWER-knappen til ACC- eller
ON-position.
 Under opladning kan gearstangen ikke flyttes fra P (parkering) til et
andet gear.Oplåsning af opladerdækslet i
en nødsituation
Hvis opladerdækslet ikke åbnes på
grund af afladning af batteriet eller
en fejl i det elektriske ledningsnet,
åbnes bagklappen og der trækkes let
i nødkablet som vist ovenfor.
Opladerdækslet vil herefter åbnes.
Kontrol af opladningsstatus
Under opladning af
højspændingsbatteriet kan
opladningsstatus kontrolleres uden
for bilen.
Information
Den nødvendige opladningstid for et
højspændingsbatteri kan variere
afhængig af højspændingsbatteriets
tilstand og holdbarhed, opladerens
specifikationer, og den omgivende
temperatur.
i
i
OAEEQ016025
OAEE046010

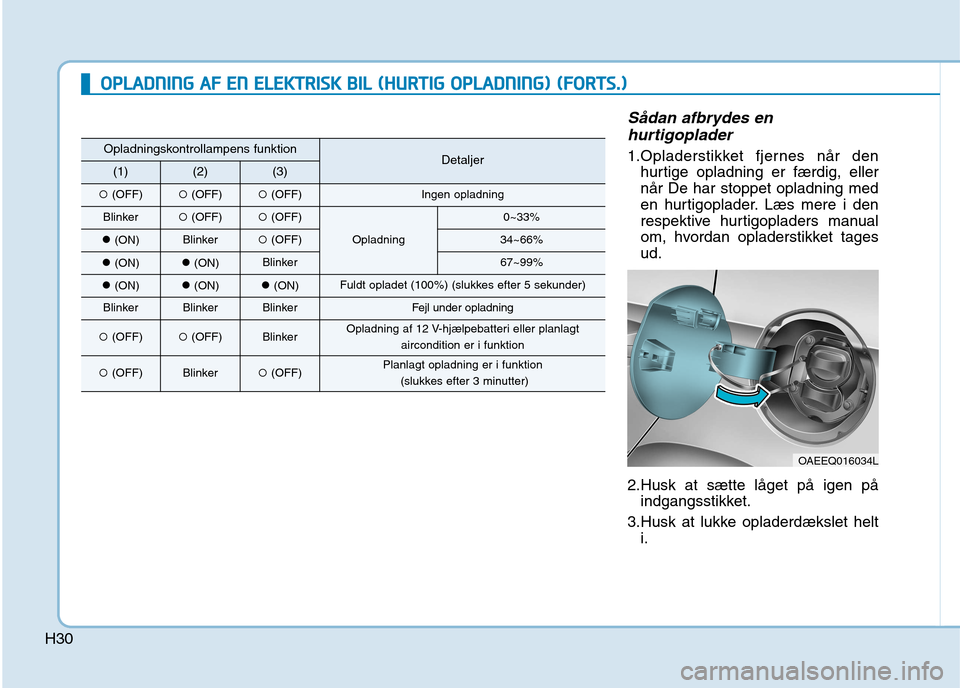

H30
Sådan afbrydes enhurtigoplader
1.Opladerstikket fjernes når den hurtige opladning er færdig, eller når De har stoppet opladning med
en hurtigoplader. Læs mere i den
respektive hurtigopladers manual
om, hvordan opladerstikket tagesud.
2.Husk at sætte låget på igen på indgangsstikket.
3.Husk at lukke opladerdækslet helt i.
OAEEQ016034L
Opladningskontrollampens funktionDetaljer(1)(2)(3)
(OFF)(OFF) (OFF)Ingen opladning
Blinker(OFF) (OFF)
Opladning
0~33%
(ON)Blinker (OFF)34~66%
(ON)(ON)Blinker67~99%
(ON)(ON)(ON)Fuldt opladet (100%) (slukkes efter 5 sekunder)
BlinkerBlinkerBlinkerFejl under opladning
(OFF)(OFF)BlinkerOpladning af 12 V-hjælpebatteri eller planlagt
aircondition er i funktion
(OFF)Blinker (OFF)Planlagt opladning er i funktion
(slukkes efter 3 minutter)
OOPPLLAA DDNN IINN GG AA FF EE NN EE LLEE KK TTRR IISS KK BB IILL (( HH UU RRTTIIGG OO PPLLAA DDNN IINN GG)) (( FF OO RRTTSS..))

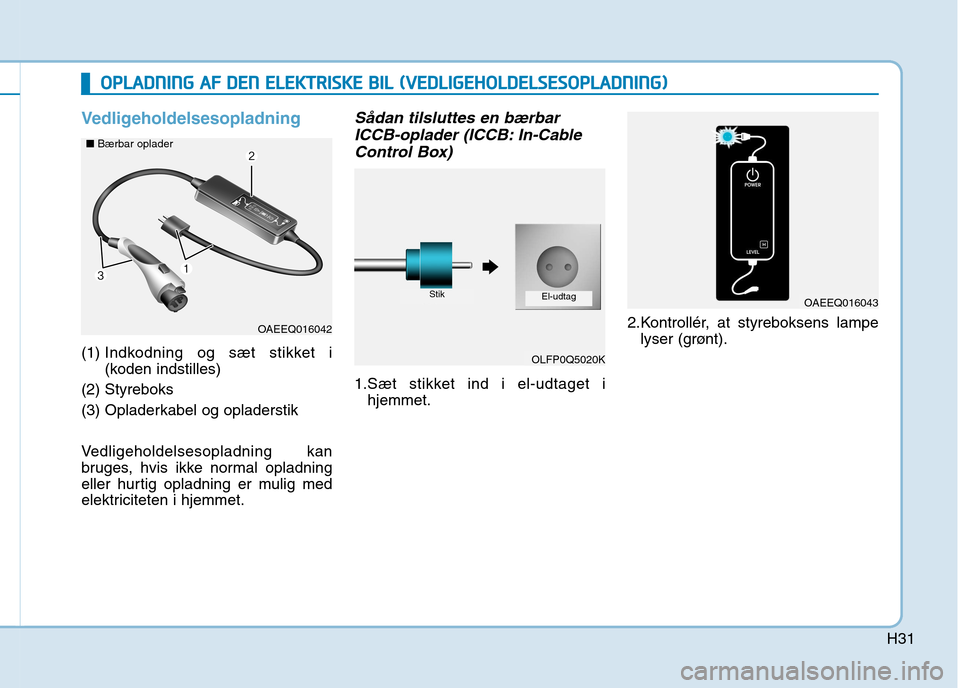

H31
Vedligeholdelsesopladning
(1) Indkodning og sæt stikket i
(koden indstilles)
(2) Styreboks
(3) Opladerkabel og opladerstik
Vedligeholdelsesopladning kan
bruges, hvis ikke normal opladning
eller hurtig opladning er mulig med
elektriciteten i hjemmet.
Sådan tilsluttes en bærbar ICCB-oplader (ICCB: In-Cable
Control Box)
1.Sæt stikket ind i el-udtaget i hjemmet. 2.Kontrollér, at styreboksens lampe
lyser (grønt).
OOPPLLAA DDNN IINN GG AA FF DD EENN EE LLEE KK TTRR IISS KK EE BB IILL (( VV EEDD LLIIGG EEHH OO LLDD EELLSS EE SSOO PPLLAA DDNN IINN GG))
OAEEQ016042
OLFP0Q5020K
StikEl-udtagOAEEQ016043
■
Bærbar oplader

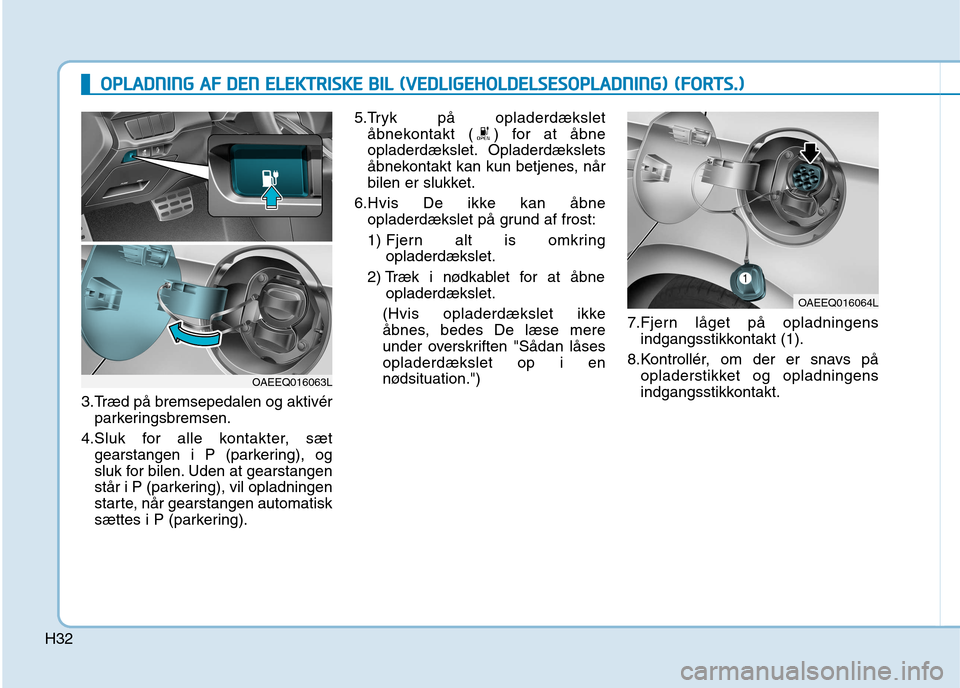

H32
3.Træd på bremsepedalen og aktivérparkeringsbremsen.
4.Sluk for alle kontakter, sæt gearstangen i P (parkering), og
sluk for bilen. Uden at gearstangen
står i P (parkering), vil opladningen
starte, når gearstangen automatisk
sættes i P (parkering). 5.Tryk på opladerdækslet
åbnekontakt ( ) for at åbne
opladerdækslet. Opladerdækslets
åbnekontakt kan kun betjenes, når
bilen er slukket.
6.Hvis De ikke kan åbne opladerdækslet på grund af frost:
1) Fjern alt is omkring opladerdækslet.
2) Træk i nødkablet for at åbne opladerdækslet.
(Hvis opladerdækslet ikke
åbnes, bedes De læse mere
under overskriften "Sådan låsesopladerdækslet op i en
nødsituation.") 7.Fjern låget på opladningens
indgangsstikkontakt (1).
8.Kontrollér, om der er snavs på opladerstikket og opladningens
indgangsstikkontakt.
OAEEQ016064L
OAEEQ016063L
OOPPLLAA DDNN IINN GG AA FF DD EENN EE LLEE KK TTRR IISS KK EE BB IILL (( VV EEDD LLIIGG EEHH OO LLDD EELLSS EE SSOO PPLLAA DDNN IINN GG)) (( FF OO RRTTSS..))

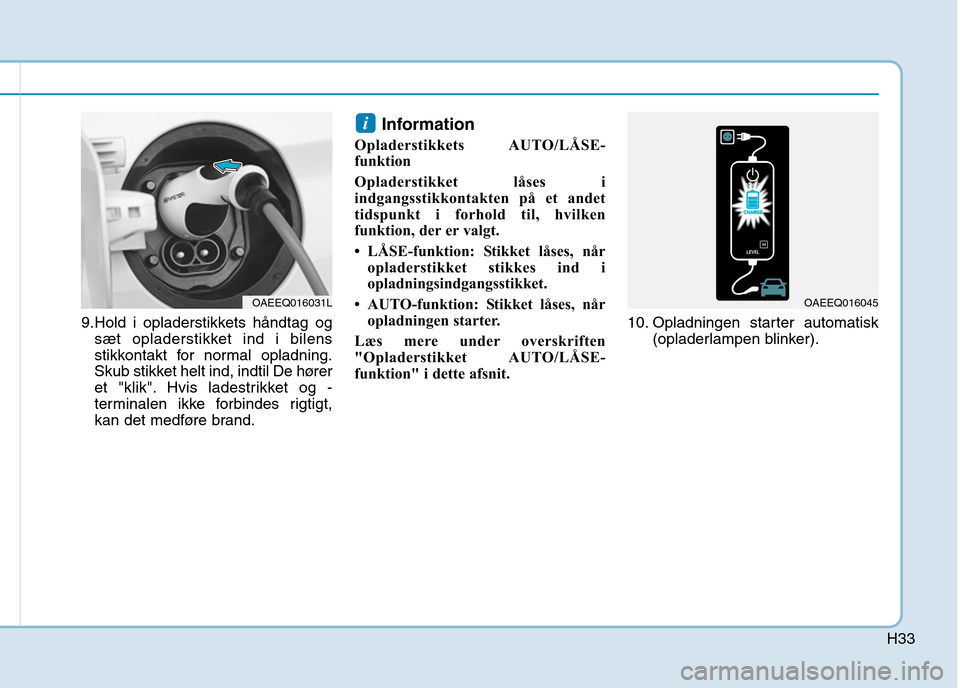

H33
9.Hold i opladerstikkets håndtag ogsæt opladerstikket ind i bilens
stikkontakt for normal opladning.
Skub stikket helt ind, indtil De hører
et "klik". Hvis ladestrikket og -
terminalen ikke forbindes rigtigt,
kan det medføre brand. Information
Opladerstikkets AUTO/LÅSE-
funktion
Opladerstikket låses i
indgangsstikkontakten på et andet
tidspunkt i forhold til, hvilken
funktion, der er valgt.
 LÅSE-funktion: Stikket låses, når opladerstikket stikkes ind i
opladningsindgangsstikket.
 AUTO-funktion: Stikket låses, når opladningen starter.
Læs mere under overskriften
"Opladerstikket AUTO/LÅSE-
funktion" i dette afsnit. 10. Opladningen starter automatisk
(opladerlampen blinker).
i
OAEEQ016045OAEEQ016031L
