Rengöring av säkerhetsbälten
Rengör bältena med en mild tvållösning eller samma medel som
kan användas för tygklädslar. Andra
rengöringsmedel kan försvaga
materialet.
Tänk på att bältena måste torka helt
utdragna ur rullarna och inte i solljus.
Rengöring av rutornas insidor
Använd ett vanligt fönsterputsmedel
och rena trasor. Följ anvisningarna
på förpackningen.
7-62
Service och underhåll
Vid rengöring av bakrutan, torka längs med värmetrådarna
så att de inte skadas. Sammasak gäller för bilar medantenntrådar i en sidoruta.
VIKTIGT

8

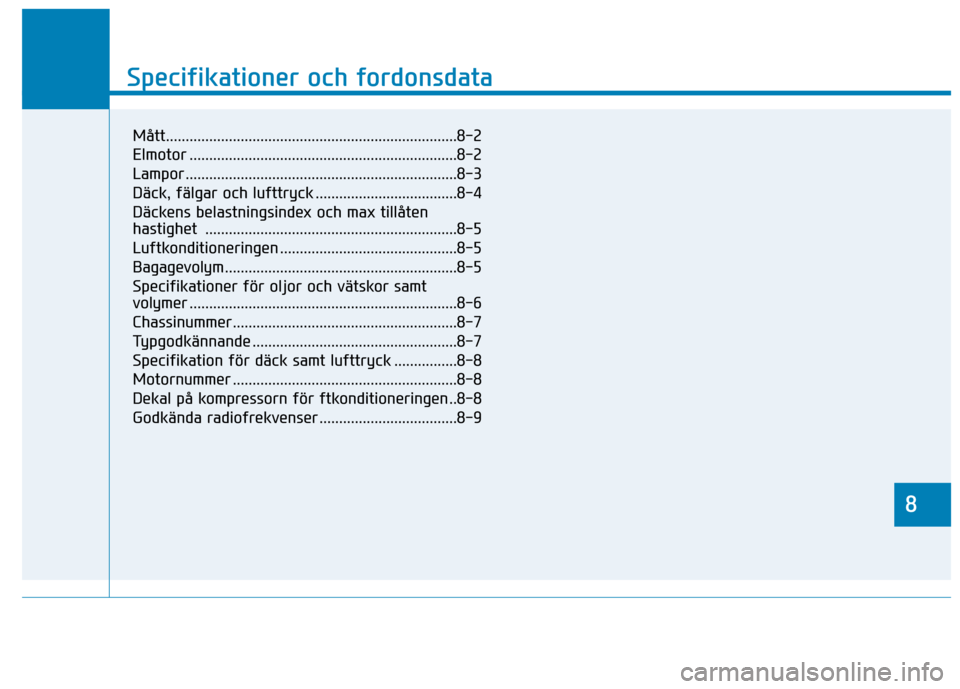

Specifikationer och fordonsdata
8
Specifikationer och fordonsdata
8
Mått..........................................................................8-2
Elmotor ....................................................................8-2
Lampor .....................................................................8-3
Däck, fälgar och lufttryck ....................................8-4
Däckens belastningsindex och max tillåten hastighet ................................................................8-5
Luftkonditioneringen .............................................8-5
Bagagevolym...........................................................8-5
Specifikationer för oljor och vätskor samt
volymer ....................................................................8-6
Chassinummer.........................................................8-7
Typgodkännande ....................................................8-7
Specifikation för däck samt lufttryck ................8-8
Motornummer .........................................................8-8
Dekal på kompressorn för ftkonditioneringen ..8-8
Godkända radiofrekvenser ...................................8-9

8-2
Specifikationer och fordonsdata M
M ÅÅTTTT
Längd4 470 mm
Bredd1 820 mm
Höjd1 450 mm
Spårvidd fram1 555 mm
Spårvidd bak1 564 mm
Axelavstånd2 700 mm
EE LLMM OOTTOO RR
Elmotor Batteri: Litium-jon polymerLaddare i bilen
(OBC)
Effekt
Max vridmoment Kapacitet Uteffekt SpänningMax uteffekt
88 kW (120 hk)
295 Nm 28 kWh 98 kW (ca 131 hk) 360 volt6,6 kW
OBC : On-Board Battery Chargers

LLAA MM PPOO RR
8-3
8
Specifikationer och fordonsdata
Typ Watt-tal
Fram Typ A
Strålkastare
Halvljus H7 55
Helljus HB3 60
Parkeringsljus W5W 5
Blinkers PY21W 21
Typ B Strålkastare
Halvljus LED LED
Helljus HB3 60
Parkeringsljus LED LED
Blinkers LED LED
Varselljus LED LED
Sidor Blinkers LED LED
Bak Broms-/bakljus
LED LED
Blinkers PY21W 21
Bakljus LED LED
Backlampa W16W 16
Dimljus LED LED
Högt monterat bromsljus LED LED
Nummerskyltbelysning W5W 5
Interiör Läslampor
Typ A W10W 10
Typ B LED LED
Innerbelysning Typ A FESTOON 8
Typ B LED LED
Lampa för make up-spegel FESTOON 5
Bagagerumslampa FESTOON 5

8-4
Specifikationer och fordonsdata D
D ÄÄ CCKK ,, FF ÄÄ LLGG AARR OO CCHH LL UU FFTT TTRR YY CCKK
Däckdimension Fälg Lufttryck
Åtdragnings-
moment för
hjulmuttrar
Normal last* Max last
Fram Bak Fram Bak
Standarddäck 205/55 R16 6,5J X 16 2,5 kg/cm 2
2,5 kg/cm 2
2,5 kg/cm 2
2,5 kg/cm 2
11-13 kgf.m
107-127 Nm
Vid däckbyte, välj samma dimension som bilen levererades med eller annan dimension enlig ovan.
Däck med annan dimension kan eventuellt medföra skador på bilen samt ge förändrade köregenskaper.
VIKTIGT
* 1
: Normal load : Up to 3 persons
Om temperaturen sjunker kan det vara lämpligt att öka trycket med 0,2 kg. Lufttrycket sjunker när det blir kallare. Räkna med 0,07 kg för varje 7° temperatursänkning. Om det blir stora temperaturvariationer, bör du
kontrollera trycket oftare.
Trycket i däcken sjunker på hög höjd över havet. Om du avser att åka på hög höjd, kontrollera/justera lufttrycket i förväg. Öka trycket med 0,1 kg för varje km över havsytan.
OBS

8-5
8
Specifikationer och fordonsdata
DDÄÄ CCKK EENN SS BB EELLAA SSTT NN IINN GGSSIINN DDEEXX OO CCHH MM AAXX TT IILL LLÅÅ TTEENN HH AASSTT IIGG HH EETT
LI = Belastningsindex. SS = Hastighetsmarkering Däckdimension Fälg
Belastning Hastighet
Märkning (LI) Maxvikt Märkning (SS) Max hastighet
Standarddäck 205/55 R16 6,5J X 16 91 615 kg H 210 km/tim
BB AA GG AAGG EEVV OO LLYY MM
BruttoviktBagageutrymme
MinMax
1 880 kg455 liter1 410 liter
LLUU FFTT KK OO NNDDIITT IIOO NNEERR IINN GGEENN
Mängd Typ / Klassning
KylmedelUtan värmepump550±25R-1234yf Med värmepump1 100±25
Smörjmedel för kompressorn180±10 POE

8-6
Specifikationer och fordonsdata S
S PP EECCIIFF IIKK AA TTIIOO NNEERR FF ÖÖ RR OO LLJJOO RR OO CCHH VV ÄÄ TTSSKK OO RR SS AA MM TT VV OO LLYY MM EERR
Oljor och vätskor av hög kvalitet gör att bilen bibehåller prestanda och tillförlitlighet samt medverkar till god
totalekonomi.
Följ nedanstående rekommendationer.
Oljor och vätskor Volym Klassning
Olja för reduktionsväxeln 1,0 - 1,1 liter 70W, API GL-4, TCGO-9(MS517-14)
Kylvätska Utan värmepump 4,1 ~ 4,2 liter
Etylenglykolbaserad - För kylare av aluminium
Med värmepump 4,6 ~ 4,7 liter
Bromsvätska 0,7 - 0,8 liter FMVSS116 DOT-3 eller DOT-4

8-7
8
Specifikationer och fordonsdata
Chassinumret är i Sverige alltid
kopplat till bilens svenska
registreringsnummer.
Det är stansat i golvet framför höger
framsäte och täcks av en kåpa.Chassinumret finns också på en plåt
innanför vindrutan.
En dekal med fordonsdata finns på dörrstolpen (höger eller vänster
framdörr).
CC
HH AASSSSIINN UU MM MM EERR TTYY PPGG OO DDKKÄÄ NN NNAANN DDEE
OAE086004L
■Innanför vindrutan
OAE086001
■Under passagerarsätet
OAE086002

8-8
Specifikationer och fordonsdata
På dekalen i förarens dörröppning
anges vilken typ av däck samt
dimension som bilen ska vara
utrustad med.
Den anger också lufttrycket för
däcken.Numret är stansat i elmotorn, som
bilden visar och kan ses underifrån.
På dekalen anges typ av vilken typ
av kompressor det är, leverantörens
beteckning, tillverkningsnummer, typ
av kylmedel (1) och smörjmedel (2).
SSPP EECCIIFF IIKK AA TTIIOO NN FF ÖÖ RR DD ÄÄ CCKK
S
S AA MM TT LL UU FFTT TT RR YY CCKK M
M
OOTTOO RRNN UU MM MMEERR
OHC081001
DD EEKK AA LL PP ÅÅ KK OO MM PPRR EESSSSOO RRNN
F
F ÖÖ RR FF TT KK OO NNDDIITT IIOO NNEERR IINN GGEENN
OAE086002L
OAEE086001

8-9
8
Specifikationer och fordonsdata
Radiofrekvenserna i bilens utrustning
uppfyller kraven enligt direktiv
1995/5/EC.
Mer information samt tillverkarens
deklaration finns på hemsidan:
http://service.hyundai-motor.com
CE0678
GGOO DDKKÄÄ NN DDAA
R
R AA DDIIOO FFRR EEKK VV EENN SSEE RR
■ Exempel
