Hyundai Ioniq Electric 2017 Ägarmanual (in Swedish)

7-42
Service och underhåll
Motorrummets säkringshållare
Typ SymbolAmpereSkyddade komponenter

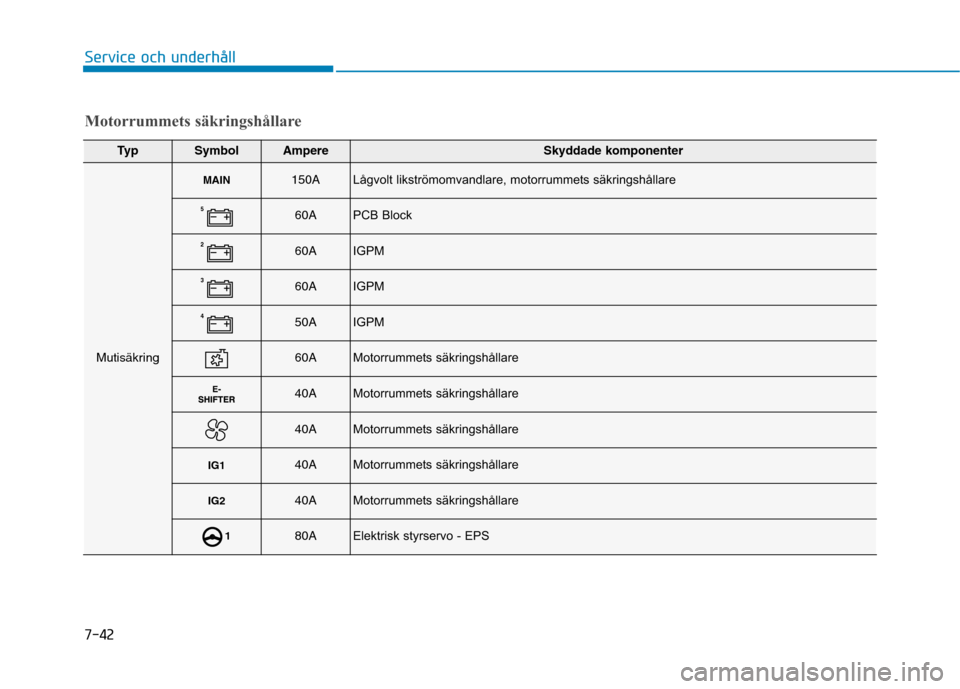

Mutisäkring
MAIN150ALågvolt likströmomvandlare, motorrummets säkringshållare
560APCB Block
260AIGPM
360AIGPM
450AIGPM
60AMotorrummets säkringshållare
40AMotorrummets säkringshållare
40AMotorrummets säkringshållare
IG140AMotorrummets säkringshållare
IG240AMotorrummets säkringshållare
180AElektrisk styrservo - EPS

7-43
7
Service och underhåll
Motorrummets säkringshållare

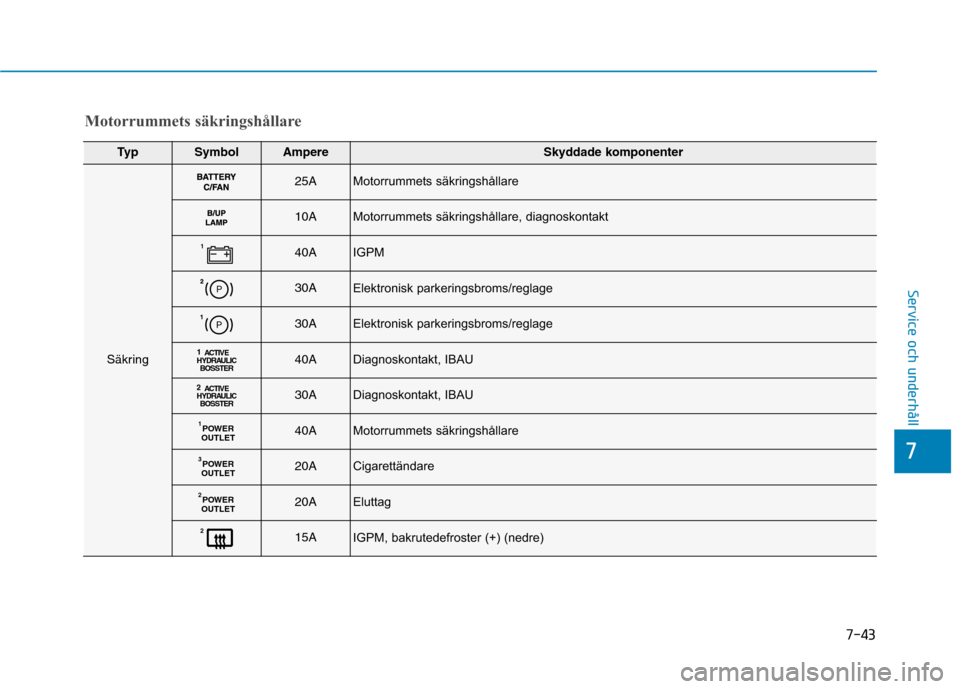

Typ SymbolAmpereSkyddade komponenter
Säkring
25AMotorrummets säkringshållare
10AMotorrummets säkringshållare, diagnoskontakt
140AIGPM
30AElektronisk parkeringsbroms/reglage
30AElektronisk parkeringsbroms/reglage
1ACTIVE
HYDRAULIC BO SSTER40ADiagnoskontakt, IBAU
2
ACTIVE
HYDRAULIC BO SSTER30ADiagnoskontakt, IBAU
POWER
OUTLET140AMotorrummets säkringshållare
POWER
OUTLET
320ACigarettändare
POWER
OUTLET
220AEluttag
215AIGPM, bakrutedefroster (+) (nedre)

7-44
Service och underhåll

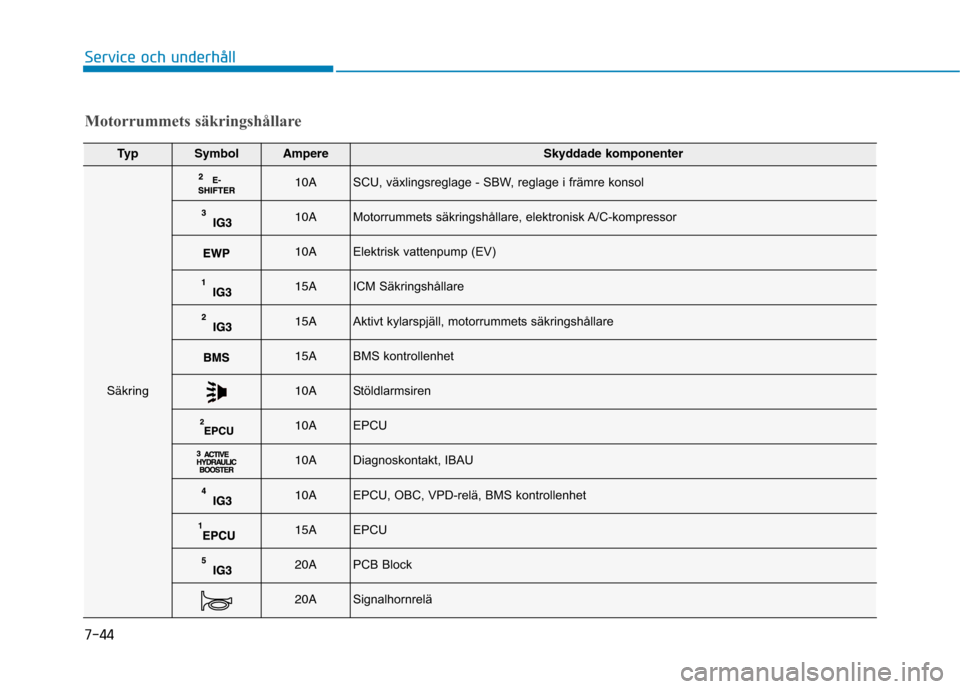

Motorrummets säkringshållare
Typ SymbolAmpereSkyddade komponenter
Säkring
10ASCU, växlingsreglage - SBW, reglage i främre konsol
10AMotorrummets säkringshållare, elektronisk A/C-kompressor
10AElektrisk vattenpump (EV)
15AICM Säkringshållare
15AAktivt kylarspjäll, motorrummets säkringshållare
15ABMS kontrollenhet
10AStöldlarmsiren
10AEPCU
10ADiagnoskontakt, IBAU
10AEPCU, OBC, VPD-relä, BMS kontrollenhet
15AEPCU
20APCB Block
20ASignalhornrelä

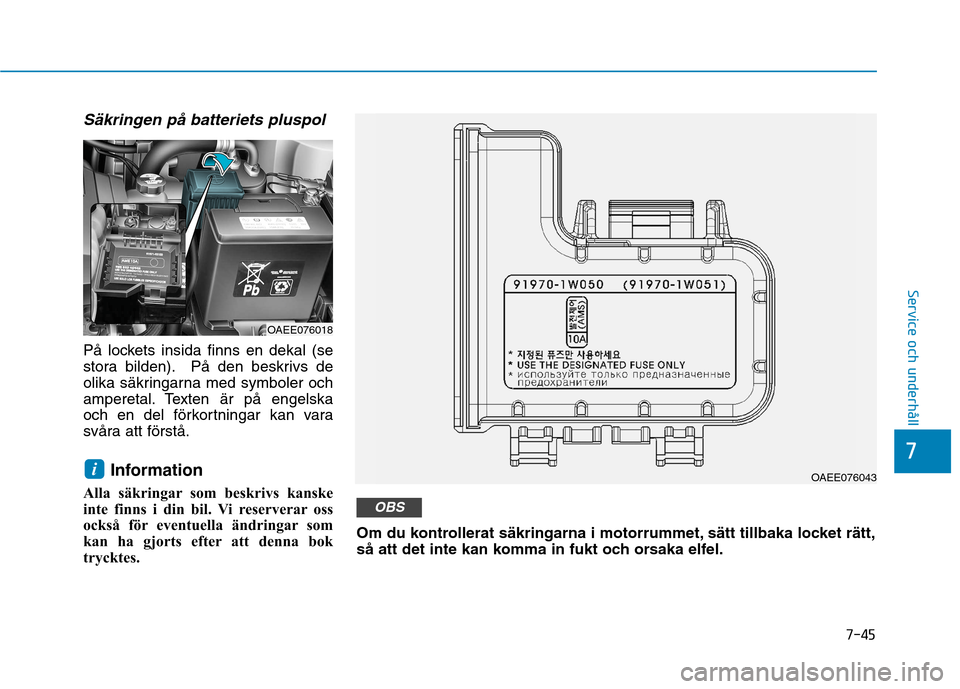

Säkringen på batteriets pluspol
På lockets insida finns en dekal (se
stora bilden). På den beskrivs de
olika säkringarna med symboler och
amperetal. Texten är på engelska
och en del förkortningar kan vara
svåra att förstå.Information
Alla säkringar som beskrivs kanske
inte finns i din bil. Vi reserverar oss
också för eventuella ändringar som
kan ha gjorts efter att denna bok
trycktes.
i
7-45
7
Service och underhåll
OAEE076018
OAEE076043
Om du kontrollerat säkringarna i motorrummet, sätt tillbaka locket rätt,
så att det inte kan komma in fukt och orsaka elfel.
OBS

7-46
Service och underhållB

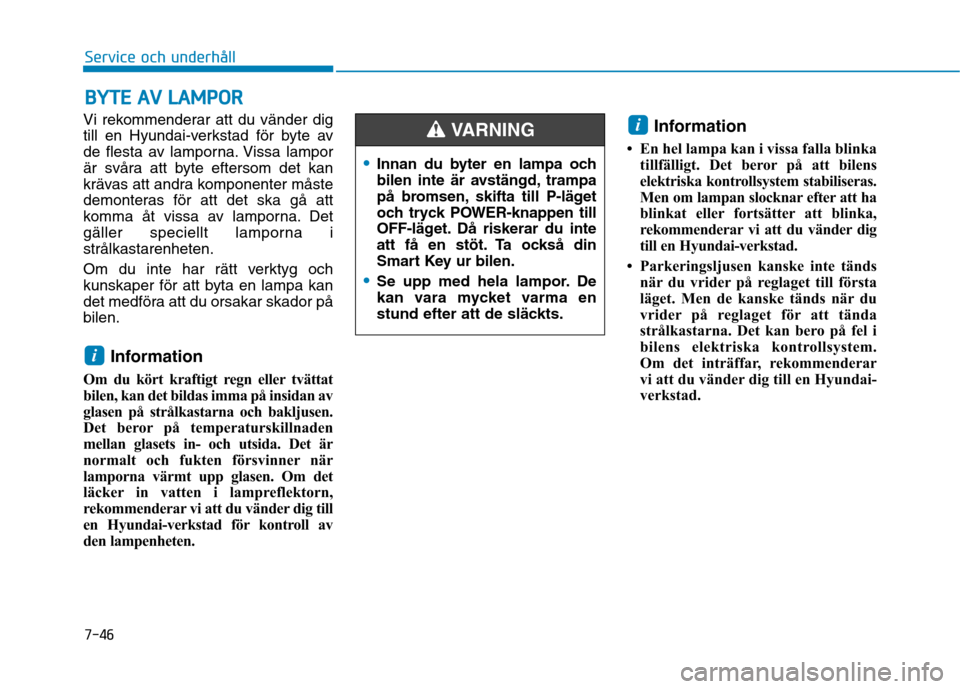

B YY TTEE AA VV LL AA MM PPOO RR
Vi rekommenderar att du vänder dig
till en Hyundai-verkstad för byte av
de flesta av lamporna. Vissa lampor
är svåra att byte eftersom det kan
krävas att andra komponenter måste
demonteras för att det ska gå att
komma åt vissa av lamporna. Det
gäller speciellt lamporna istrålkastarenheten.
Om du inte har rätt verktyg och
kunskaper för att byta en lampa kan
det medföra att du orsakar skador påbilen.
Information
Om du kört kraftigt regn eller tvättat
bilen, kan det bildas imma på insidan av
glasen på strålkastarna och bakljusen.
Det beror på temperaturskillnaden
mellan glasets in- och utsida. Det är
normalt och fukten försvinner när
lamporna värmt upp glasen. Om det
läcker in vatten i lampreflektorn,
rekommenderar vi att du vänder dig till
en Hyundai-verkstad för kontroll av
den lampenheten. Information
 En hel lampa kan i vissa falla blinka tillfälligt. Det beror på att bilens
elektriska kontrollsystem stabiliseras.
Men om lampan slocknar efter att ha
blinkat eller fortsätter att blinka,
rekommenderar vi att du vänder dig
till en Hyundai-verkstad.
 Parkeringsljusen kanske inte tänds när du vrider på reglaget till första
läget. Men de kanske tänds när du
vrider på reglaget för att tända
strålkastarna. Det kan bero på fel i
bilens elektriska kontrollsystem.
Om det inträffar, rekommenderar
vi att du vänder dig till en Hyundai-
verkstad.i
i
Innan du byter en lampa och
bilen inte är avstängd, trampa
på bromsen, skifta till P-läget
och tryck POWER-knappen till
OFF-läget. Då riskerar du inte
att få en stöt. Ta också din
Smart Key ur bilen.
Se upp med hela lampor. De
kan vara mycket varma en
stund efter att de släckts.
VARNING

7-47
7
Service och underhåll

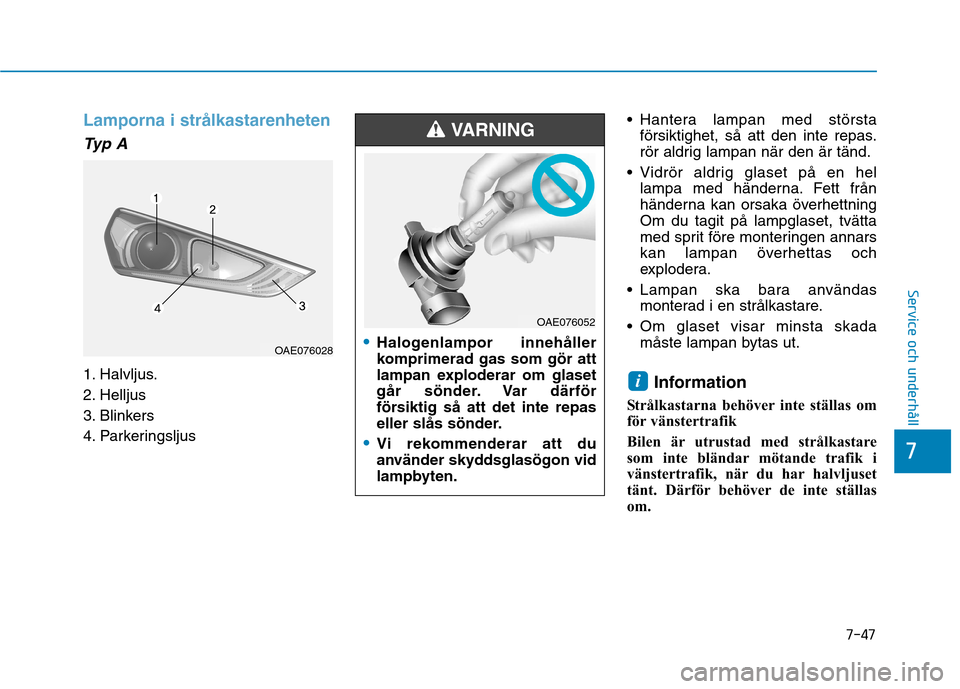

Lamporna i strålkastarenheten
Typ A
1. Halvljus.
2. Helljus
3. Blinkers
4. Parkeringsljus Hantera lampan med största
försiktighet, så att den inte repas.
rör aldrig lampan när den är tänd.
Vidrör aldrig glaset på en hel lampa med händerna. Fett från
händerna kan orsaka överhettningOm du tagit på lampglaset, tvätta
med sprit före monteringen annars
kan lampan överhettas och
explodera.
Lampan ska bara användas monterad i en strålkastare.
Om glaset visar minsta skada måste lampan bytas ut.
Information
Strålkastarna behöver inte ställas om
för vänstertrafik
Bilen är utrustad med strålkastare
som inte bländar mötande trafik i
vänstertrafik, när du har halvljuset
tänt. Därför behöver de inte ställasom.i
OAE076028Halogenlampor innehåller
komprimerad gas som gör att
lampan exploderar om glaset
går sönder. Var därför
försiktig så att det inte repas
eller slås sönder.
Vi rekommenderar att du
använder skyddsglasögon vid
lampbyten.
VARNING
OAE076052

7-48
Service och underhåll

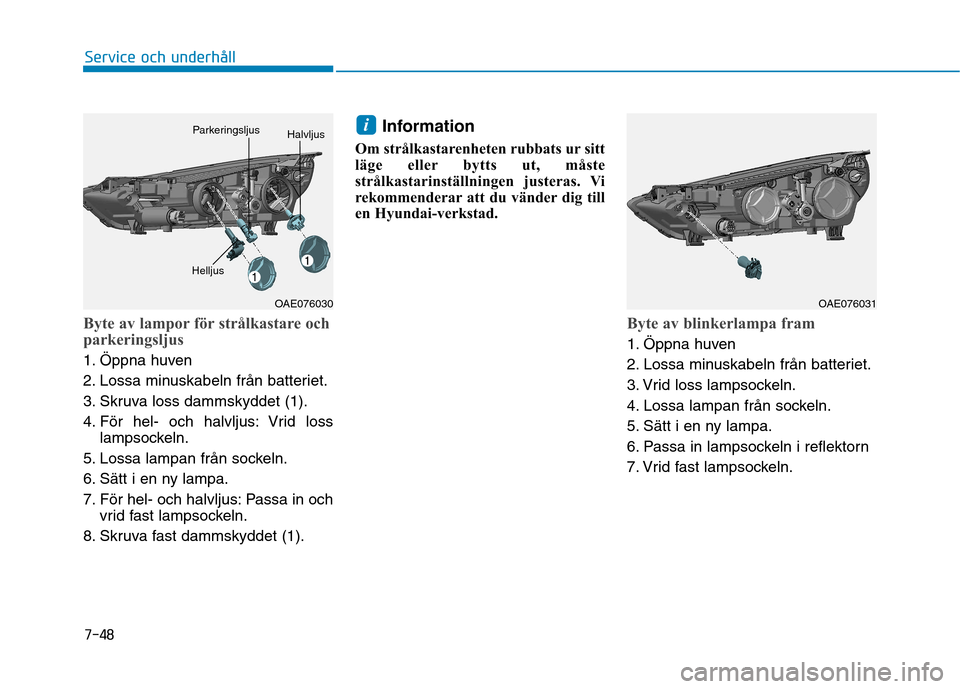

Byte av lampor för strålkastare och
parkeringsljus
1. Öppna huven
2. Lossa minuskabeln från batteriet.
3. Skruva loss dammskyddet (1).
4. För hel- och halvljus: Vrid losslampsockeln.
5. Lossa lampan från sockeln.
6. Sätt i en ny lampa.
7. För hel- och halvljus: Passa in och vrid fast lampsockeln.
8. Skruva fast dammskyddet (1). Information
Om strålkastarenheten rubbats ur sitt
läge eller bytts ut, måste
strålkastarinställningen justeras. Vi
rekommenderar att du vänder dig till
en Hyundai-verkstad.
Byte av blinkerlampa fram
1. Öppna huven
2. Lossa minuskabeln från batteriet.
3. Vrid loss lampsockeln.
4. Lossa lampan från sockeln.
5. Sätt i en ny lampa.
6. Passa in lampsockeln i reflektorn
7. Vrid fast lampsockeln.
i
OAE076030
Helljus
ParkeringsljusHalvljus
OAE076031

7-49
7
Service och underhåll

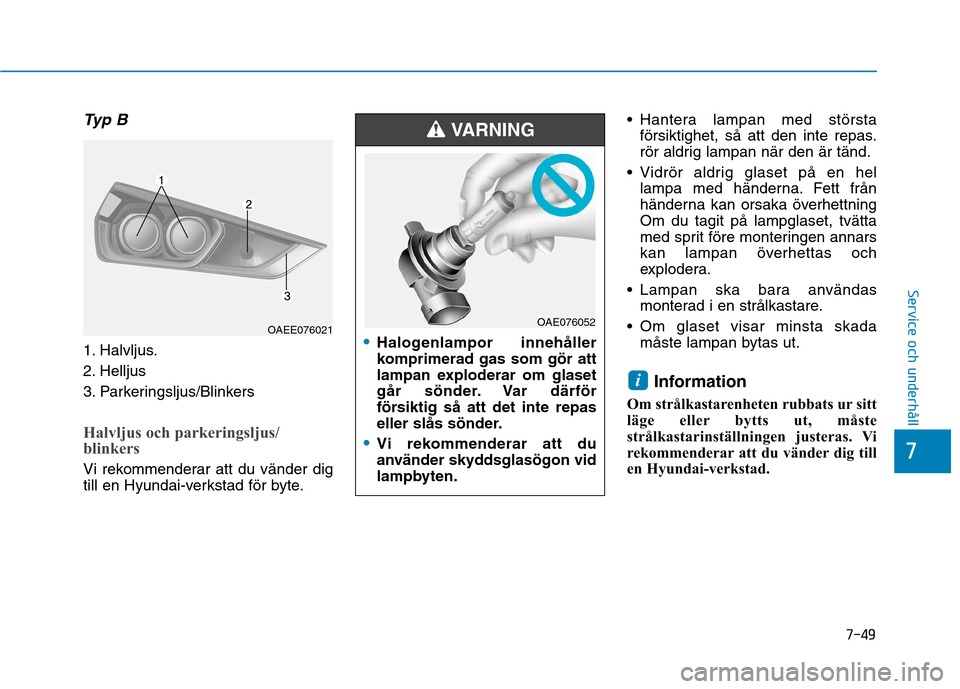

Typ B
1. Halvljus.
2. Helljus
3. Parkeringsljus/Blinkers
Halvljus och parkeringsljus/
blinkers
Vi rekommenderar att du vänder dig
till en Hyundai-verkstad för byte. Hantera lampan med största
försiktighet, så att den inte repas.
rör aldrig lampan när den är tänd.
Vidrör aldrig glaset på en hel lampa med händerna. Fett från
händerna kan orsaka överhettningOm du tagit på lampglaset, tvätta
med sprit före monteringen annars
kan lampan överhettas och
explodera.
Lampan ska bara användas monterad i en strålkastare.
Om glaset visar minsta skada måste lampan bytas ut.
Information
Om strålkastarenheten rubbats ur sitt
läge eller bytts ut, måste
strålkastarinställningen justeras. Vi
rekommenderar att du vänder dig till
en Hyundai-verkstad.
i
OAEE076021Halogenlampor innehåller
komprimerad gas som gör att
lampan exploderar om glaset
går sönder. Var därför
försiktig så att det inte repas
eller slås sönder.
Vi rekommenderar att du
använder skyddsglasögon vid
lampbyten.
VARNING
OAE076052

7-50
Service och underhåll
Information
Strålkastarna behöver inte ställas om
för vänstertrafik
Bilen är utrustad med strålkastare
som inte bländar mötande trafik i
vänstertrafik, när du har halvljuset
tänt. Därför behöver de inte ställasom.
Halvljus
1. Öppna huven
2. Lossa minuskabeln från batteriet.
3. Skruva loss dammskyddet (1).
4. För hel- och halvljus: Vrid loss lampsockeln.
5. Lossa lampan från sockeln.
6. Sätt i en ny lampa.
7. För hel- och halvljus: Passa in och vrid fast lampsockeln.
8. Skruva fast dammskyddet (1).

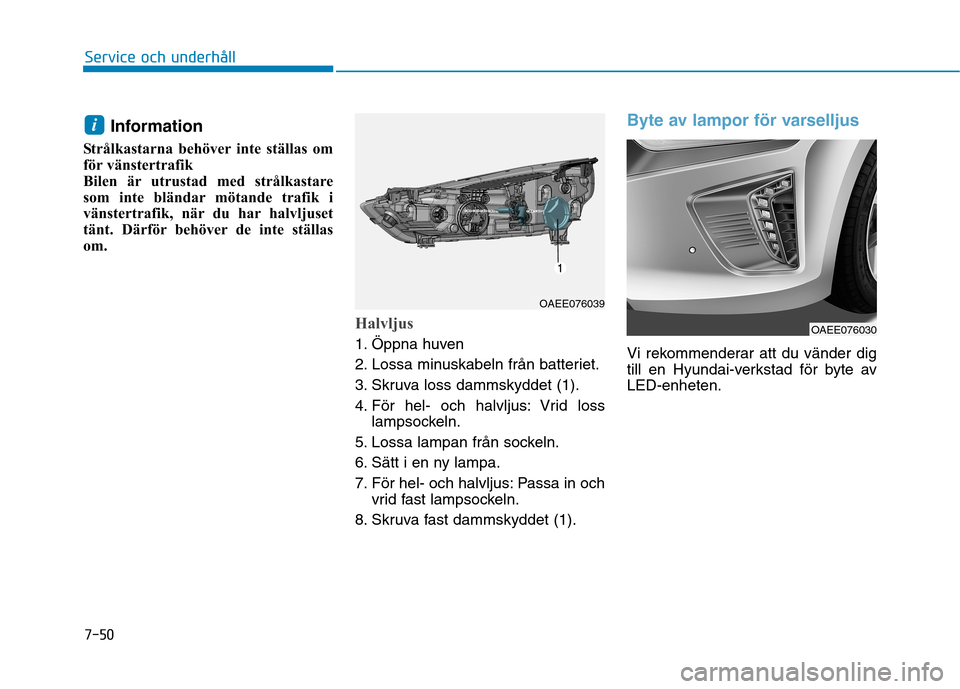

Byte av lampor för varselljus
Vi rekommenderar att du vänder dig
till en Hyundai-verkstad för byte avLED-enheten.
i
OAEE076030
OAEE076039

7-51
7
Service och underhåll

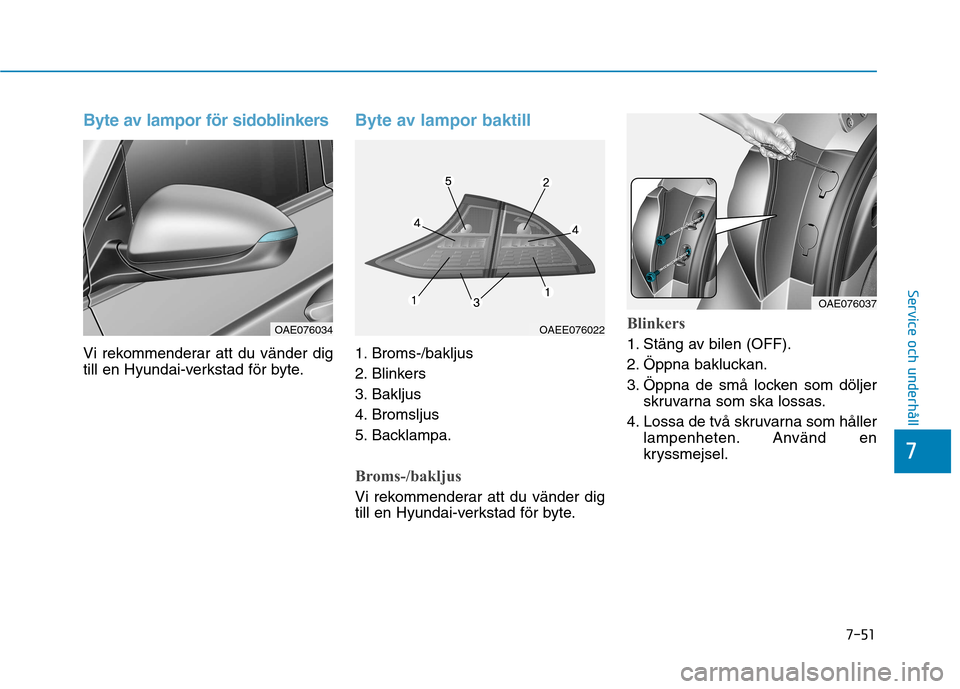

Byte av lampor för sidoblinkers
Vi rekommenderar att du vänder dig
till en Hyundai-verkstad för byte.
Byte av lampor baktill
1. Broms-/bakljus
2. Blinkers
3. Bakljus
4. Bromsljus
5. Backlampa.
Broms-/bakljus
Vi rekommenderar att du vänder dig
till en Hyundai-verkstad för byte.
Blinkers
1. Stäng av bilen (OFF).
2. Öppna bakluckan.
3. Öppna de små locken som döljerskruvarna som ska lossas.
4. Lossa de två skruvarna som håller lampenheten. Använd en
kryssmejsel.OAE076034OAEE076022
OAE076037
