Hyundai Ioniq Hybrid 2017 Betriebsanleitung (in German)

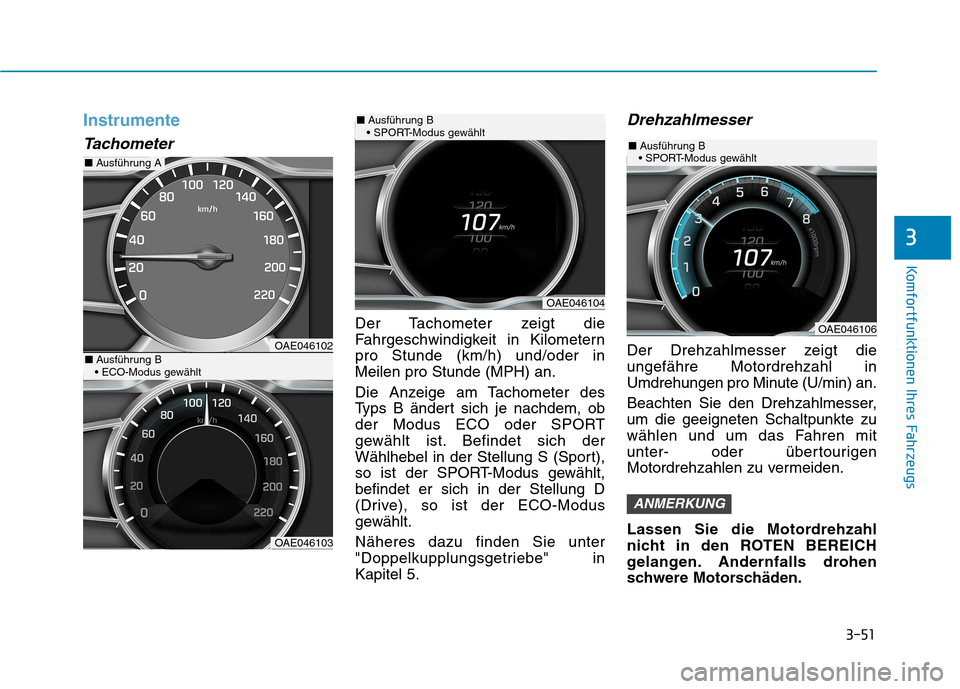

3-51
Komfortfunktionen Ihres Fahrzeugs
3
Instrumente
Tachometer
Der Tachometer zeigt die
Fahrgeschwindigkeit in Kilometernpro Stunde (km/h) und/oder inMeilen pro Stunde (MPH) an.
Die Anzeige am Tachometer des
Typs B ändert sich je nachdem, ob
der Modus ECO oder SPORT
gewählt ist. Befindet sich der
Wählhebel in der Stellung S (Sport),
so ist der SPORT-Modus gewählt,befindet er sich in der Stellung D
(Drive), so ist der ECO-Modus
gewählt. Näheres dazu finden Sie unter
"Doppelkupplungsgetriebe" inKapitel 5.
Drehzahlmesser
Der Drehzahlmesser zeigt dieungefähre Motordrehzahl in
Umdrehungen pro Minute (U/min) an.
Beachten Sie den Drehzahlmesser, um die geeigneten Schaltpunkte zu
wählen und um das Fahren mit
unter- oder übertourigen
Motordrehzahlen zu vermeiden.
Lassen Sie die Motordrehzahl
nicht in den ROTEN BEREICH
gelangen. Andernfalls drohen
schwere Motorschäden.
ANMERKUNG
OAE046102
OAE046103
■Ausführung A
■Ausführung B

OAE046104
■ Ausführung B

OAE046106
■ Ausführung B

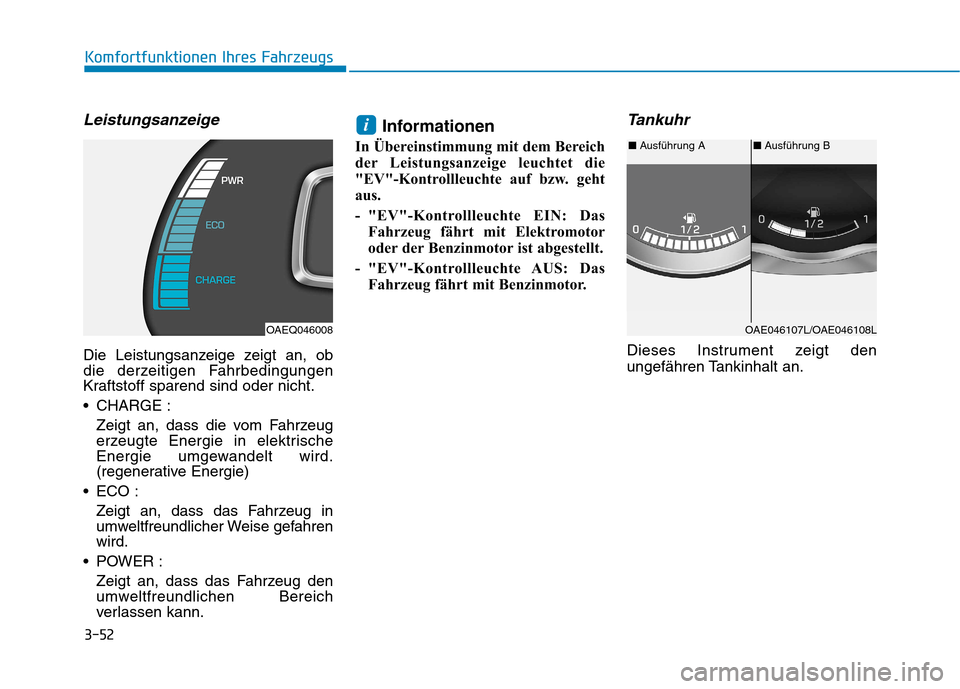

3-52
Komfortfunktionen Ihres Fahrzeugs
Leistungsanzeige
Die Leistungsanzeige zeigt an, ob
die derzeitigen Fahrbedingungen
Kraftstoff sparend sind oder nicht.
CHARGE :Zeigt an, dass die vom Fahrzeug
erzeugte Energie in elektrische
Energie umgewandelt wird.
(regenerative Energie)
ECO :
Zeigt an, dass das Fahrzeug in
umweltfreundlicher Weise gefahrenwird.
POWER : Zeigt an, dass das Fahrzeug den
umweltfreundlichen Bereich
verlassen kann. Informationen
In Übereinstimmung mit dem Bereich
der Leistungsanzeige leuchtet die
"EV"-Kontrollleuchte auf bzw. geht
aus.
- "EV"-Kontrollleuchte EIN: Das Fahrzeug fährt mit Elektromotor
oder der Benzinmotor ist abgestellt.
- "EV"-Kontrollleuchte AUS: Das Fahrzeug fährt mit Benzinmotor.
Tankuhr
Dieses Instrument zeigt den
ungefähren Tankinhalt an.
i
OAEQ046008
■Ausführung B■ Ausführung A
OAE046107L/OAE046108L

3-53
Komfortfunktionen Ihres Fahrzeugs
3

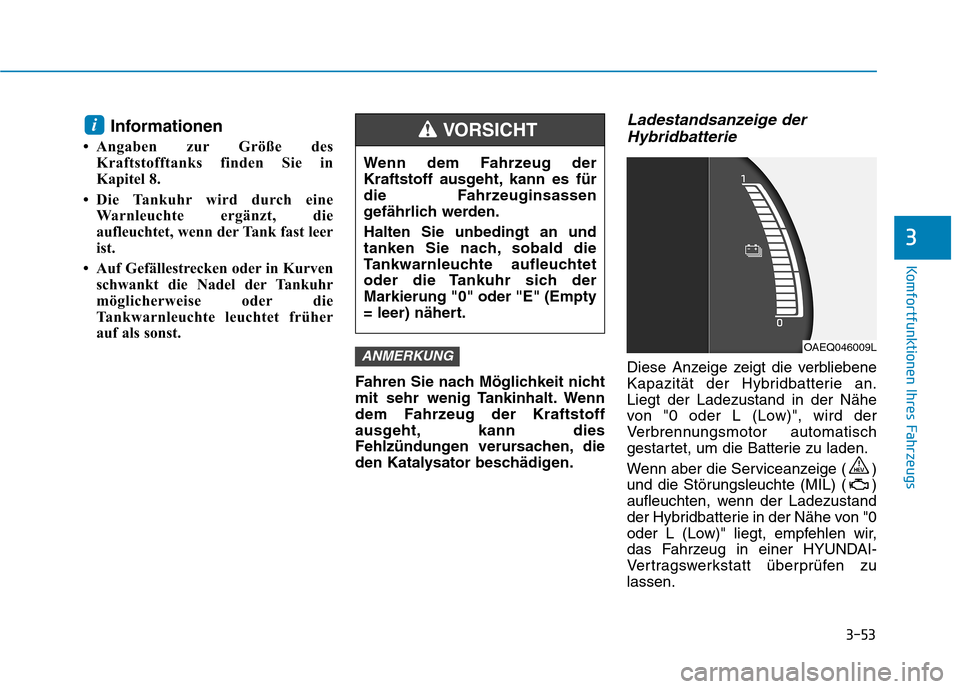

Informationen
 Angaben zur Größe des Kraftstofftanks finden Sie in
Kapitel 8.
 Die Tankuhr wird durch eine Warnleuchte ergänzt, die
aufleuchtet, wenn der Tank fast leer
ist.
 Auf Gefällestrecken oder in Kurven schwankt die Nadel der Tankuhr
möglicherweise oder die
Tankwarnleuchte leuchtet früher
auf als sonst.
Fahren Sie nach Möglichkeit nicht
mit sehr wenig Tankinhalt. Wenn
dem Fahrzeug der Kraftstoff
ausgeht, kann dies
Fehlzündungen verursachen, die
den Katalysator beschädigen.Ladestandsanzeige derHybridbatterie
Diese Anzeige zeigt die verbliebene
Kapazität der Hybridbatterie an.Liegt der Ladezustand in der Nähe
von "0 oder L (Low)", wird der
Verbrennungsmotor automatisch
gestartet, um die Batterie zu laden.
Wenn aber die Serviceanzeige ( )
und die Störungsleuchte (MIL) ( )
aufleuchten, wenn der Ladezustand
der Hybridbatterie in der Nähe von "0
oder L (Low)" liegt, empfehlen wir,
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zulassen.ANMERKUNG
i
Wenn dem Fahrzeug der
Kraftstoff ausgeht, kann es für
die Fahrzeuginsassen
gefährlich werden. Halten Sie unbedingt an und
tanken Sie nach, sobald die
Tankwarnleuchte aufleuchtet
oder die Tankuhr sich derMarkierung "0" oder "E" (Empty
= leer) nähert.
VORSICHT
OAEQ046009L

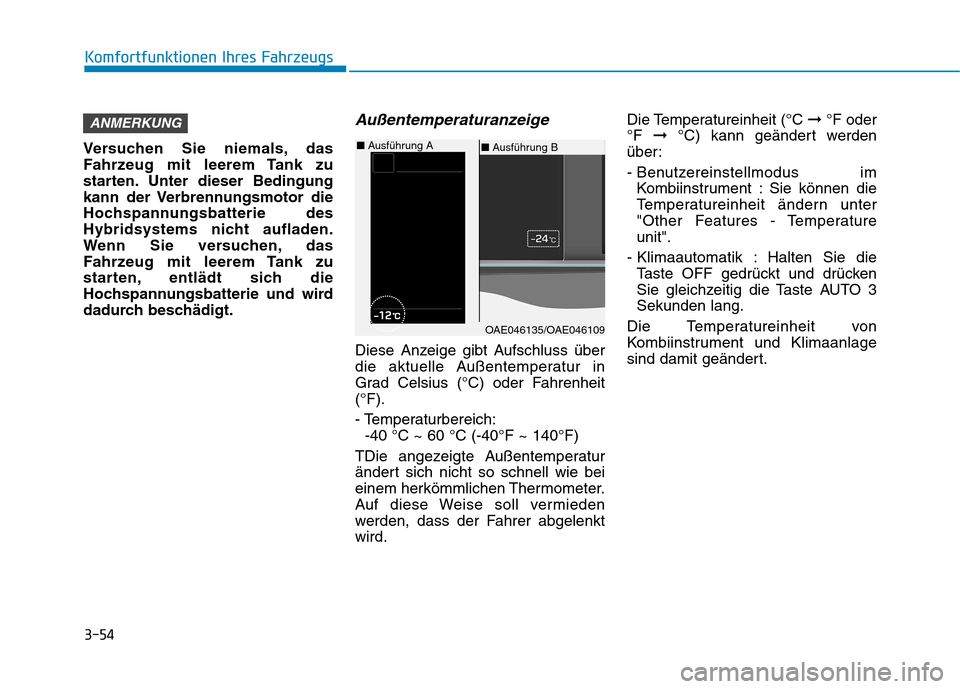

3-54
Komfortfunktionen Ihres Fahrzeugs
Versuchen Sie niemals, das
Fahrzeug mit leerem Tank zu
starten. Unter dieser Bedingung
kann der Verbrennungsmotor die
Hochspannungsbatterie des
Hybridsystems nicht aufladen.
Wenn Sie versuchen, das
Fahrzeug mit leerem Tank zu
starten, entlädt sich die
Hochspannungsbatterie und wird
dadurch beschädigt.
Außentemperaturanzeige
Diese Anzeige gibt Aufschluss über
die aktuelle Außentemperatur in
Grad Celsius (°C) oder Fahrenheit(°F).
- Temperaturbereich:-40 °C ~ 60 °C (-40°F ~ 140°F)
TDie angezeigte Außentemperatur
ändert sich nicht so schnell wie bei
einem herkömmlichen Thermometer.
Auf diese Weise soll vermieden
werden, dass der Fahrer abgelenktwird. Die Temperatureinheit (°C
➞°F oder
°F ➞°C) kann geändert werden
über:
- Benutzereinstellmodus im Kombiinstrument : Sie können die
Temperatureinheit ändern unter
"Other Features - Temperatureunit".
- Klimaautomatik : Halten Sie die Taste OFF gedrückt und drücken
Sie gleichzeitig die Taste AUTO 3Sekunden lang.
Die Temperatureinheit von
Kombiinstrument und Klimaanlage
sind damit geändert.
ANMERKUNG
OAE046135/OAE046109
■ Ausführung B
■
Ausführung A

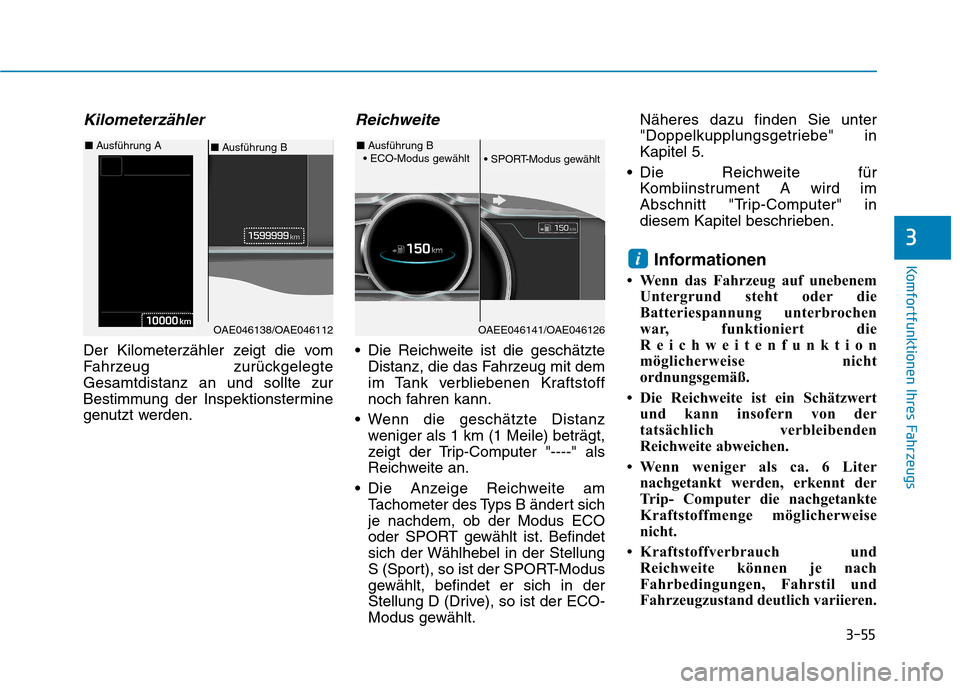

3-55
Komfortfunktionen Ihres Fahrzeugs
3
Kilometerzähler
Der Kilometerzähler zeigt die vom
Fahrzeug zurückgelegteGesamtdistanz an und sollte zur
Bestimmung der Inspektionstermine
genutzt werden.
Reichweite
Die Reichweite ist die geschätzteDistanz, die das Fahrzeug mit dem
im Tank verbliebenen Kraftstoff
noch fahren kann.
Wenn die geschätzte Distanz weniger als 1 km (1 Meile) beträgt,
zeigt der Trip-Computer "----" als
Reichweite an.
Die Anzeige Reichweite am Tachometer des Typs B ändert sichje nachdem, ob der Modus ECO
oder SPORT gewählt ist. Befindet
sich der Wählhebel in der Stellung
S (Sport), so ist der SPORT-Modus
gewählt, befindet er sich in der
Stellung D (Drive), so ist der ECO-
Modus gewählt. Näheres dazu finden Sie unter
"Doppelkupplungsgetriebe" inKapitel 5.
Die Reichweite für Kombiinstrument A wird im
Abschnitt "Trip-Computer" in
diesem Kapitel beschrieben.
Informationen
 Wenn das Fahrzeug auf unebenem Untergrund steht oder die
Batteriespannung unterbrochen
war, funktioniert die
Reichweitenfunktion
möglicherweise nicht
ordnungsgemäß.
 Die Reichweite ist ein Schätzwert und kann insofern von der
tatsächlich verbleibenden
Reichweite abweichen.
 Wenn weniger als ca. 6 Liter nachgetankt werden, erkennt der
Trip- Computer die nachgetankte
Kraftstoffmenge möglicherweise
nicht.
 Kraftstoffverbrauch und Reichweite können je nach
Fahrbedingungen, Fahrstil und
Fahrzeugzustand deutlich variieren.
i
OAE046138/OAE046112
■Ausführung B
■
Ausführung A
OAEE046141/OAE046126
■ Ausführung B

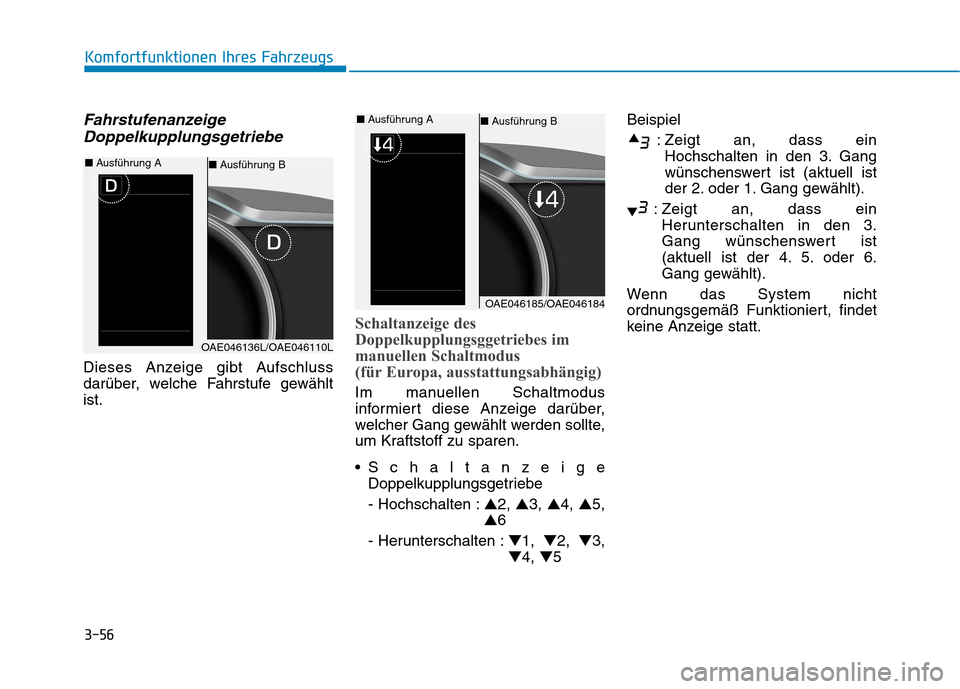

3-56
Komfortfunktionen Ihres Fahrzeugs
FahrstufenanzeigeDoppelkupplungsgetriebe
Dieses Anzeige gibt Aufschluss
darüber, welche Fahrstufe gewähltist.
Schaltanzeige des
Doppelkupplungsggetriebes im
manuellen Schaltmodus
(für Europa, ausstattungsabhängig)
Im manuellen Schaltmodus
informiert diese Anzeige darüber,
welcher Gang gewählt werden sollte,
um Kraftstoff zu sparen.
Doppelkupplungsgetriebe - Hochschalten : ▲2, ▲3, ▲4, ▲5,
▲ 6
- Herunterschalten : ▼1, ▼2, ▼3,
▼ 4, ▼5 Beispiel
: Zeigt an, dass einHochschalten in den 3. Gang
wünschenswert ist (aktuell ist
der 2. oder 1. Gang gewählt).
: Zeigt an, dass ein Herunterschalten in den 3.
Gang wünschenswert ist
(aktuell ist der 4. 5. oder 6.
Gang gewählt).
Wenn das System nicht
ordnungsgemäß Funktioniert, findet
keine Anzeige statt.
OAE046185/OAE046184
■ Ausführung B
■
Ausführung A
OAE046136L/OAE046110L
■Ausführung B
■
Ausführung A

3-57
Komfortfunktionen Ihres Fahrzeugs
3

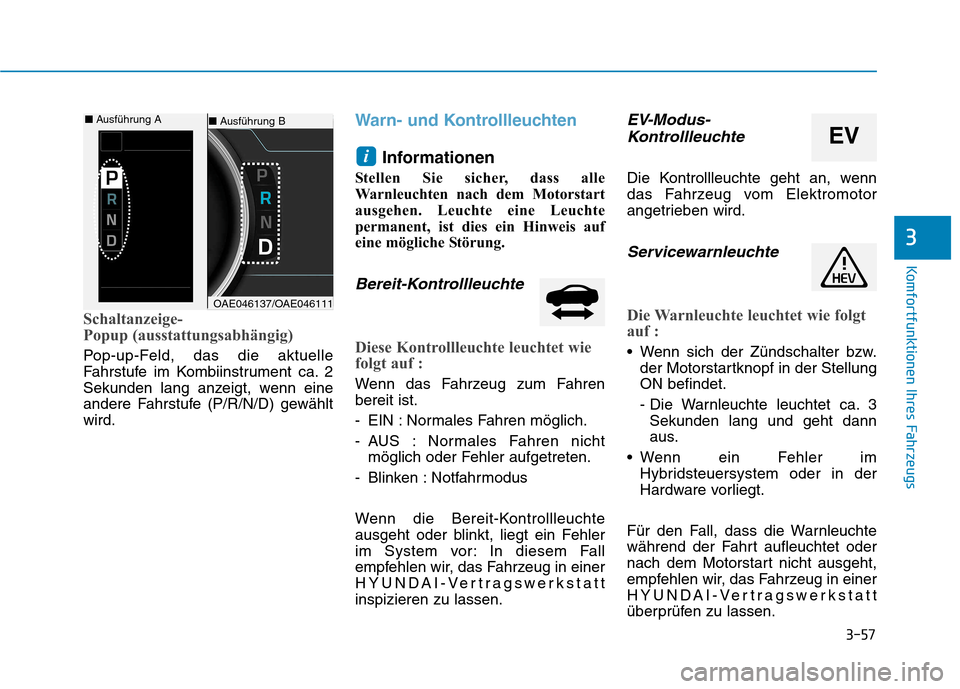

Schaltanzeige-
Popup (ausstattungsabhängig)
Pop-up-Feld, das die aktuelle
Fahrstufe im Kombiinstrument ca. 2
Sekunden lang anzeigt, wenn eine
andere Fahrstufe (P/R/N/D) gewähltwird.
Warn- und Kontrollleuchten
Informationen
Stellen Sie sicher, dass alle
Warnleuchten nach dem Motorstart
ausgehen. Leuchte eine Leuchte
permanent, ist dies ein Hinweis auf
eine mögliche Störung.
Bereit-Kontrollleuchte
Diese Kontrollleuchte leuchtet wie
folgt auf :
Wenn das Fahrzeug zum Fahren bereit ist.
- EIN : Normales Fahren möglich.
- AUS : Normales Fahren nicht möglich oder Fehler aufgetreten.
- Blinken : Notfahrmodus
Wenn die Bereit-Kontrollleuchte
ausgeht oder blinkt, liegt ein Fehler
im System vor: In diesem Fall
empfehlen wir, das Fahrzeug in einer
HYUNDAI-Vertragswerkstattinspizieren zu lassen.
EV-Modus- Kontrollleuchte
Die Kontrollleuchte geht an, wenn
das Fahrzeug vom Elektromotor
angetrieben wird.
Servicewarnleuchte
Die Warnleuchte leuchtet wie folgt
auf :
Wenn sich der Zündschalter bzw. der Motorstartknopf in der Stellung ON befindet.
- Die Warnleuchte leuchtet ca. 3Sekunden lang und geht dann
aus.
Wenn ein Fehler im Hybridsteuersystem oder in der
Hardware vorliegt.
Für den Fall, dass die Warnleuchte
während der Fahrt aufleuchtet oder
nach dem Motorstart nicht ausgeht,
empfehlen wir, das Fahrzeug in einer
HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
i
EV
OAE046137/OAE046111
■ Ausführung B
■
Ausführung A

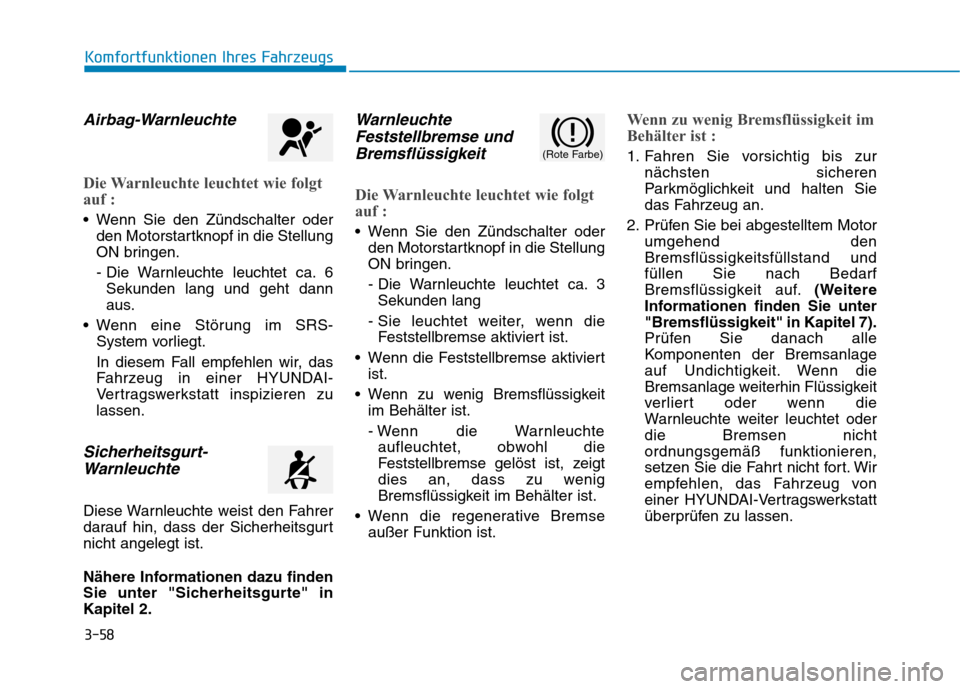

3-58
Komfortfunktionen Ihres Fahrzeugs
Airbag-Warnleuchte
Die Warnleuchte leuchtet wie folgt
auf :
Wenn Sie den Zündschalter oderden Motorstartknopf in die Stellung
ON bringen.
- Die Warnleuchte leuchtet ca. 6Sekunden lang und geht dann
aus.
Wenn eine Störung im SRS- System vorliegt.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zulassen.
Sicherheitsgurt-
Warnleuchte
Diese Warnleuchte weist den Fahrer
darauf hin, dass der Sicherheitsgurtnicht angelegt ist.
Nähere Informationen dazu finden
Sie unter "Sicherheitsgurte" inKapitel 2.
WarnleuchteFeststellbremse und
Bremsflüssigkeit
Die Warnleuchte leuchtet wie folgt
auf :
Wenn Sie den Zündschalter oder den Motorstartknopf in die Stellung
ON bringen.
- Die Warnleuchte leuchtet ca. 3Sekunden lang
- Sie leuchtet weiter, wenn die Feststellbremse aktiviert ist.
Wenn die Feststellbremse aktiviert ist.
Wenn zu wenig Bremsflüssigkeit im Behälter ist.
- Wenn die Warnleuchteaufleuchtet, obwohl die
Feststellbremse gelöst ist, zeigt
dies an, dass zu wenig
Bremsflüssigkeit im Behälter ist.
Wenn die regenerative Bremse außer Funktion ist.
Wenn zu wenig Bremsflüssigkeit im
Behälter ist :
1. Fahren Sie vorsichtig bis zur nächsten sicheren
Parkmöglichkeit und halten Sie
das Fahrzeug an.
2. Prüfen Sie bei abgestelltem Motor umgehend den
Bremsflüssigkeitsfüllstand undfüllen Sie nach Bedarf
Bremsflüssigkeit auf. (Weitere
Informationen finden Sie unter"Bremsflüssigkeit" in Kapitel 7).
Prüfen Sie danach alle
Komponenten der Bremsanlage
auf Undichtigkeit. Wenn die
Bremsanlage weiterhin Flüssigkeit
verliert oder wenn die
Warnleuchte weiter leuchtet oderdie Bremsen nicht
ordnungsgemäß funktionieren,
setzen Sie die Fahrt nicht fort. Wir
empfehlen, das Fahrzeug von
einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.(Rote Farbe)

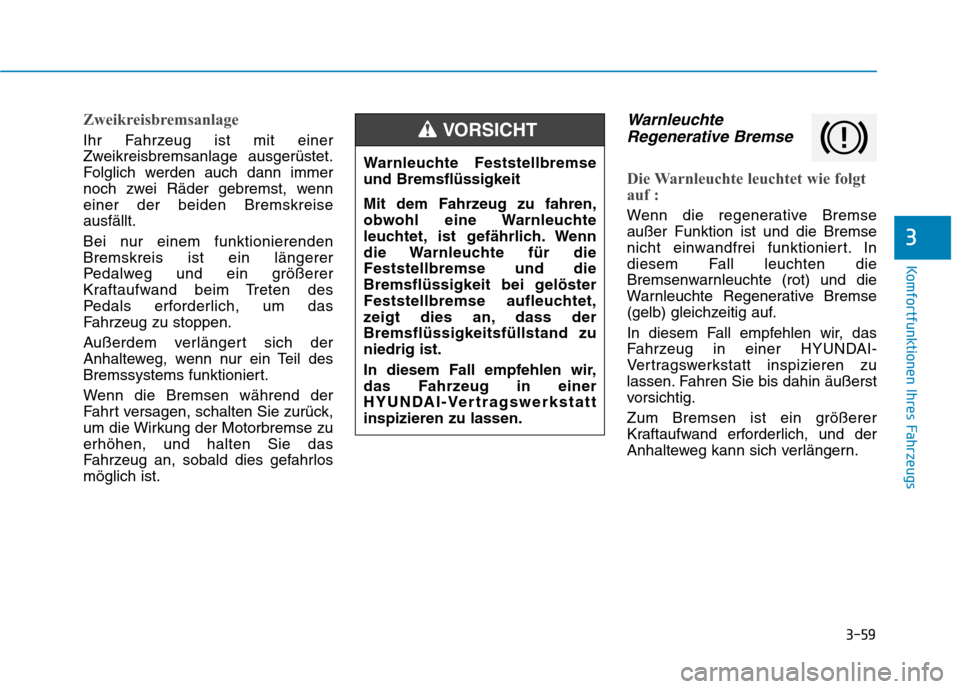

3-59
Komfortfunktionen Ihres Fahrzeugs
3
Zweikreisbremsanlage
Ihr Fahrzeug ist mit einer
Zweikreisbremsanlage ausgerüstet.
Folglich werden auch dann immer
noch zwei Räder gebremst, wenneiner der beiden Bremskreiseausfällt.
Bei nur einem funktionierenden Bremskreis ist ein längerer
Pedalweg und ein größerer
Kraftaufwand beim Treten des
Pedals erforderlich, um das
Fahrzeug zu stoppen.
Außerdem verlängert sich der
Anhalteweg, wenn nur ein Teil des
Bremssystems funktioniert.
Wenn die Bremsen während der
Fahrt versagen, schalten Sie zurück,
um die Wirkung der Motorbremse zuerhöhen, und halten Sie das
Fahrzeug an, sobald dies gefahrlosmöglich ist.
WarnleuchteRegenerative Bremse
Die Warnleuchte leuchtet wie folgt
auf :
Wenn die regenerative Bremse außer Funktion ist und die Bremse
nicht einwandfrei funktioniert. In
diesem Fall leuchten die
Bremsenwarnleuchte (rot) und die
Warnleuchte Regenerative Bremse
(gelb) gleichzeitig auf.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zu
lassen. Fahren Sie bis dahin äußerst
vorsichtig.
Zum Bremsen ist ein größerer
Kraftaufwand erforderlich, und der
Anhalteweg kann sich verlängern.
Warnleuchte Feststellbremseund Bremsflüssigkeit
Mit dem Fahrzeug zu fahren,
obwohl eine Warnleuchte
leuchtet, ist gefährlich. Wenn
die Warnleuchte für dieFeststellbremse und die
Bremsflüssigkeit bei gelöster
Feststellbremse aufleuchtet,
zeigt dies an, dass derBremsflüssigkeitsfüllstand zuniedrig ist.
In diesem Fall empfehlen wir,
das Fahrzeug in einer
HYUNDAI-Vertragswerkstattinspizieren zu lassen.
VORSICHT

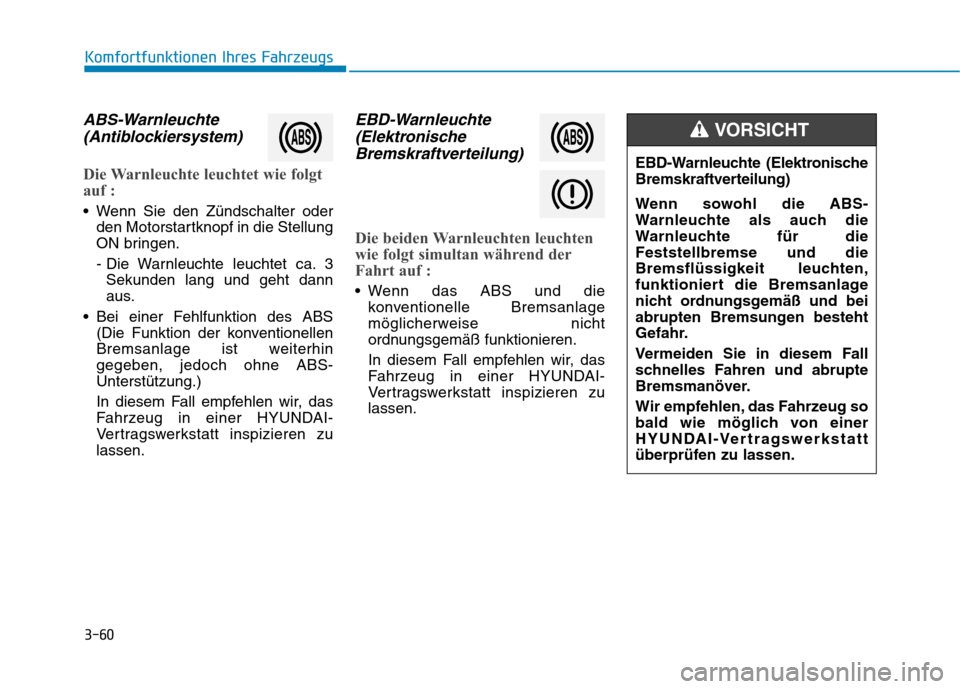

3-60
Komfortfunktionen Ihres Fahrzeugs
ABS-Warnleuchte(Antiblockiersystem)
Die Warnleuchte leuchtet wie folgt
auf :
Wenn Sie den Zündschalter oder den Motorstartknopf in die Stellung
ON bringen.
- Die Warnleuchte leuchtet ca. 3Sekunden lang und geht dann
aus.
Bei einer Fehlfunktion des ABS (Die Funktion der konventionellen
Bremsanlage ist weiterhingegeben, jedoch ohne ABS-Unterstützung.)
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zulassen.
EBD-Warnleuchte
(Elektronische
Bremskraftverteilung)
Die beiden Warnleuchten leuchten
wie folgt simultan während der
Fahrt auf :
Wenn das ABS und die konventionelle Bremsanlage
möglicherweise nicht
ordnungsgemäß funktionieren.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zulassen.
EBD-Warnleuchte (Elektronische
Bremskraftverteilung)
Wenn sowohl die ABS-
Warnleuchte als auch die
Warnleuchte für dieFeststellbremse und die
Bremsflüssigkeit leuchten,
funktioniert die Bremsanlage
nicht ordnungsgemäß und bei
abrupten Bremsungen besteht
Gefahr.
Vermeiden Sie in diesem Fall
schnelles Fahren und abrupte
Bremsmanöver.
Wir empfehlen, das Fahrzeug so
bald wie möglich von einer
HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
VORSICHT
