Hyundai Ioniq Hybrid 2017 Betriebsanleitung (in German)

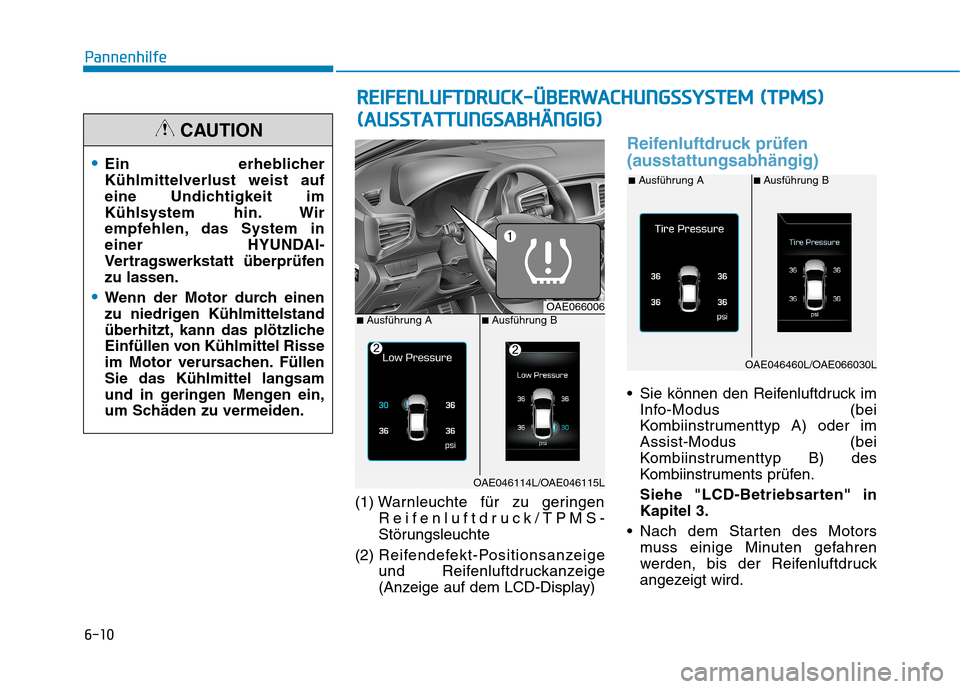

6-10(1) War
nleuchte für zu geringen
Reifenluftdruck/TPMS-
Störungsleuchte
(2) Reifendefekt-Positionsanzeige
und Reifenluftdruckanzeige
(Anzeige auf dem LCD-Display)
Reifenluftdruck prüfen (ausstattungsabhängig)
Sie können den Reifenluftdruck im
Info-Modus (bei
Kombiinstrumenttyp A) oder imAssist-Modus (bei
Kombiinstrumenttyp B) des
Kombiinstruments prüfen.
Siehe "LCD-Betriebsarten" in Kapitel 3.
Nach dem Starten des Motors muss einige Minuten gefahren
werden, bis der Reifenluftdruck
angezeigt wird.
Pannenhilfe

Ein erheblicher Kühlmittelverlust weist auf
eine Undichtigkeit im
Kühlsystem hin. Wir
empfehlen, das System in
einer HYUNDAI-
Vertragswerkstatt überprüfenzu lassen.
Wenn der Motor durch einen
zu niedrigen Kühlmittelstand
überhitzt, kann das plötzliche
Einfüllen von Kühlmittel Risse
im Motor verursachen. FüllenSie das Kühlmittel langsam
und in geringen Mengen ein,
um Schäden zu vermeiden.
CAUTION
RR EEIIFF EE NN LLUU FFTT DD RRUU CCKK --ÜÜ BBEERR WW AACCHH UU NNGGSSSS YY SSTT EEMM (( TT PP MM SS))
(
( AA UU SSSSTT AA TTTTUU NNGGSSAA BBHH ÄÄNN GGIIGG ))
OAE066006■Ausführung A■Ausführung B
OAE046114L/OAE046115L
■Ausführung A■Ausführung B
OAE046460L/OAE066030L

6-11
Pannenhilfe
6

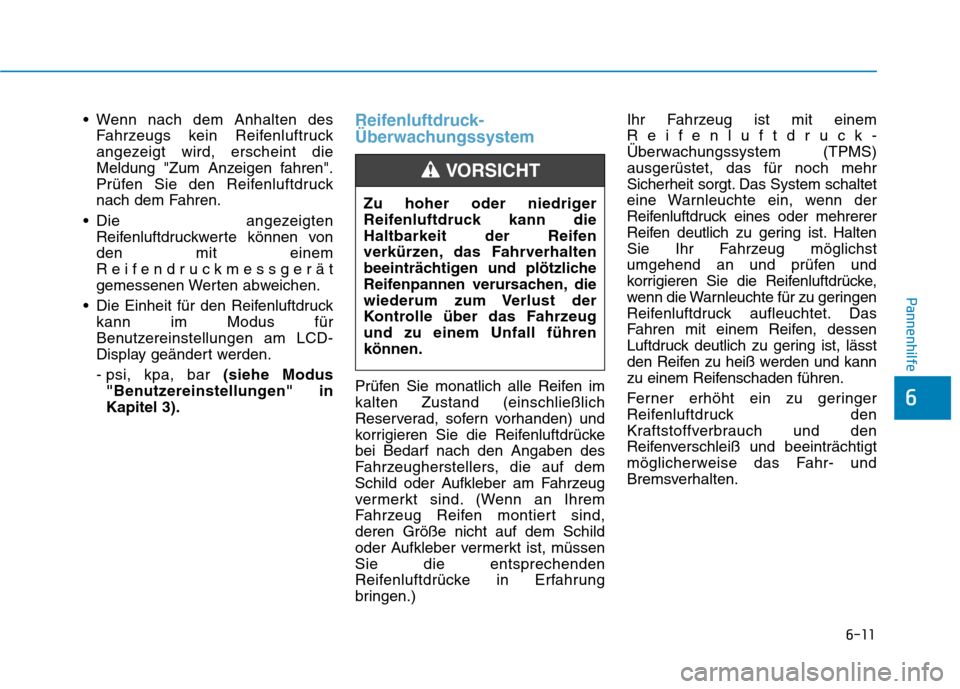

Wenn nach dem Anhalten desFahrzeugs kein Reifenluftruck
angezeigt wird, erscheint die
Meldung "Zum Anzeigen fahren".
Prüfen Sie den Reifenluftdruck
nach dem Fahren.
Die angezeigten Reifenluftdruckwerte können vonden mit einem
Reifendruckmessgerät
gemessenen Werten abweichen.
Die Einheit für den Reifenluftdruck kann im Modus für
Benutzereinstellungen am LCD-
Display geändert werden.
- psi, kpa, bar (siehe Modus
"Benutzereinstellungen" in Kapitel 3).Reifenluftdruck-
Überwachungssystem
Prüfen Sie monatlich alle Reifen im kalten Zustand (einschließlich
Reserverad, sofern vorhanden) und
korrigieren Sie die Reifenluftdrückebei Bedarf nach den Angaben des
Fahrzeugherstellers, die auf dem
Schild oder Aufkleber am Fahrzeug
vermerkt sind. (Wenn an Ihrem
Fahrzeug Reifen montiert sind,deren Größe nicht auf dem Schild
oder Aufkleber vermerkt ist, müssenSie die entsprechenden
Reifenluftdrücke in Erfahrung
bringen.) Ihr Fahrzeug ist mit einem
Reifenluftdruck-
Überwachungssystem (TPMS)ausgerüstet, das für noch mehr
Sicherheit sorgt. Das System schaltet
eine Warnleuchte ein, wenn der
Reifenluftdruck eines oder mehrerer
Reifen deutlich zu gering ist. Halten
Sie Ihr Fahrzeug möglichst
umgehend an und prüfen und
korrigieren Sie die Reifenluftdrücke,
wenn die Warnleuchte für zu geringen
Reifenluftdruck aufleuchtet. Das
Fahren mit einem Reifen, dessen
Luftdruck deutlich zu gering ist, lässt
den Reifen zu heiß werden und kann
zu einem Reifenschaden führen.
Ferner erhöht ein zu geringer
Reifenluftdruck den
Kraftstoffverbrauch und den
Reifenverschleiß und beeinträchtigt
möglicherweise das Fahr- und
Bremsverhalten.
Zu hoher oder niedriger
Reifenluftdruck kann die
Haltbarkeit der Reifen
verkürzen, das Fahrverhalten
beeinträchtigen und plötzliche
Reifenpannen verursachen, die
wiederum zum Verlust der
Kontrolle über das Fahrzeugund zu einem Unfall führenkönnen.
VORSICHT

6-12
Pannenhilfe

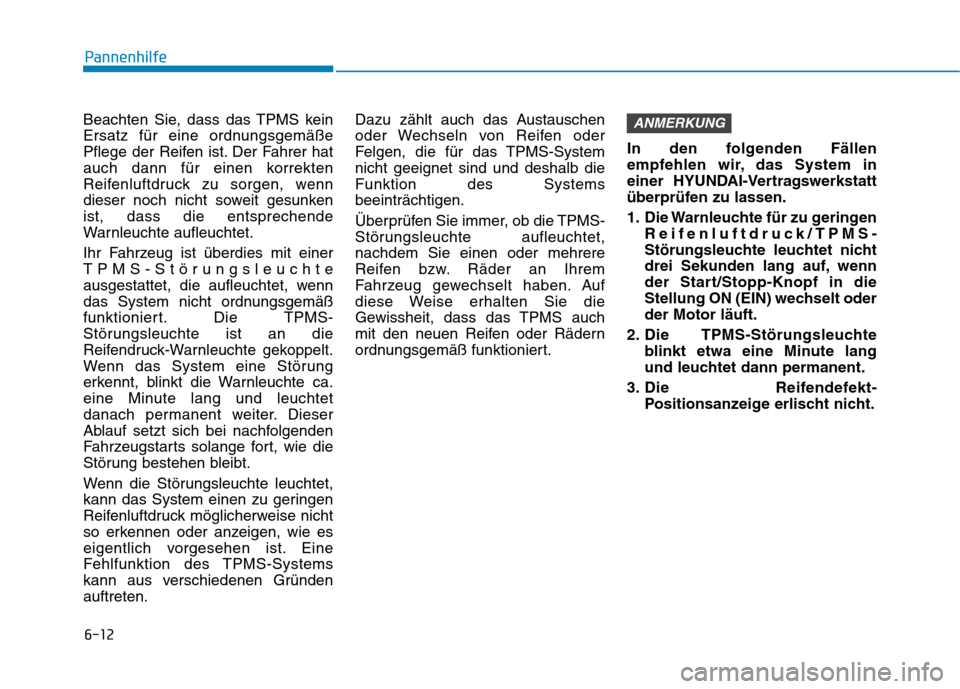

Beachten Sie, dass das TPMS kein
Ersatz für eine ordnungsgemäße
Pflege der Reifen ist. Der Fahrer hat
auch dann für einen korrekten
Reifenluftdruck zu sorgen, wenn
dieser noch nicht soweit gesunkenist, dass die entsprechende
Warnleuchte aufleuchtet.
Ihr Fahrzeug ist überdies mit einer
TPMS-Störungsleuchte
ausgestattet, die aufleuchtet, wenn
das System nicht ordnungsgemäß
funktioniert. Die TPMS-
Störungsleuchte ist an die
Reifendruck-Warnleuchte gekoppelt.
Wenn das System eine Störung
erkennt, blinkt die Warnleuchte ca.
eine Minute lang und leuchtet
danach permanent weiter. Dieser
Ablauf setzt sich bei nachfolgenden
Fahrzeugstarts solange fort, wie die
Störung bestehen bleibt.
Wenn die Störungsleuchte leuchtet,
kann das System einen zu geringen
Reifenluftdruck möglicherweise nicht
so erkennen oder anzeigen, wie es
eigentlich vorgesehen ist. Eine
Fehlfunktion des TPMS-Systems
kann aus verschiedenen Gründenauftreten.Dazu zählt auch das Austauschen
oder Wechseln von Reifen oder
Felgen, die für das TPMS-Systemnicht geeignet sind und deshalb dieFunktion des Systemsbeeinträchtigen.
Überprüfen Sie immer, ob die TPMS-
Störungsleuchte aufleuchtet,nachdem Sie einen oder mehrere
Reifen bzw. Räder an Ihrem
Fahrzeug gewechselt haben. Auf
diese Weise erhalten Sie die
Gewissheit, dass das TPMS auch
mit den neuen Reifen oder Rädern
ordnungsgemäß funktioniert.
In den folgenden Fällen
empfehlen wir, das System in
einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
1. Die Warnleuchte für zu geringen
Reifenluftdruck/TPMS-
Störungsleuchte leuchtet nicht
drei Sekunden lang auf, wenn
der Start/Stopp-Knopf in die
Stellung ON (EIN) wechselt oderder Motor läuft.
2. Die TPMS-Störungsleuchte blinkt etwa eine Minute lang
und leuchtet dann permanent.
3. Die Reifendefekt- Positionsanzeige erlischt nicht.ANMERKUNG

6-13
Pannenhilfe
6

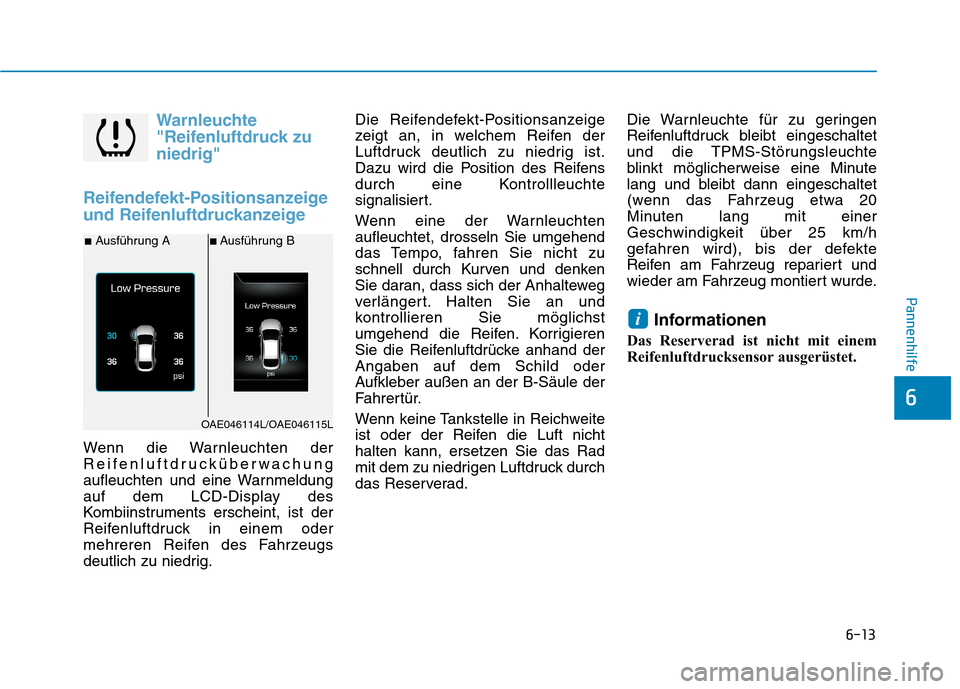

Warnleuchte
"Reifenluftdruck zuniedrig"
Reifendefekt-Positionsanzeige
und Reifenluftdruckanzeige
Wenn die Warnleuchten der
Reifenluftdrucküberwachung
aufleuchten und eine Warnmeldung
auf dem LCD-Display des
Kombiinstruments erscheint, ist der
Reifenluftdruck in einem oder
mehreren Reifen des Fahrzeugs
deutlich zu niedrig. Die Reifendefekt-Positionsanzeige
zeigt an, in welchem Reifen der
Luftdruck deutlich zu niedrig ist.
Dazu wird die Position des Reifens
durch eine Kontrollleuchte
signalisiert.
Wenn eine der Warnleuchten aufleuchtet, drosseln Sie umgehend
das Tempo, fahren Sie nicht zu
schnell durch Kurven und denken
Sie daran, dass sich der Anhalteweg
verlängert. Halten Sie an und
kontrollieren Sie möglichst
umgehend die Reifen. Korrigieren
Sie die Reifenluftdrücke anhand derAngaben auf dem Schild oder
Aufkleber außen an der B-Säule der
Fahrertür.
Wenn keine Tankstelle in Reichweite
ist oder der Reifen die Luft nicht
halten kann, ersetzen Sie das Rad
mit dem zu niedrigen Luftdruck durch
das Reserverad.
Die Warnleuchte für zu geringen
Reifenluftdruck bleibt eingeschaltet
und die TPMS-Störungsleuchte
blinkt möglicherweise eine Minute
lang und bleibt dann eingeschaltet
(wenn das Fahrzeug etwa 20
Minuten lang mit einer
Geschwindigkeit über 25 km/h
gefahren wird), bis der defekte
Reifen am Fahrzeug repariert und
wieder am Fahrzeug montiert wurde.
Informationen
Das Reserverad ist nicht mit einem
Reifenluftdrucksensor ausgerüstet.
i
■ Ausführung A■Ausführung B
OAE046114L/OAE046115L

6-14
Pannenhilfe

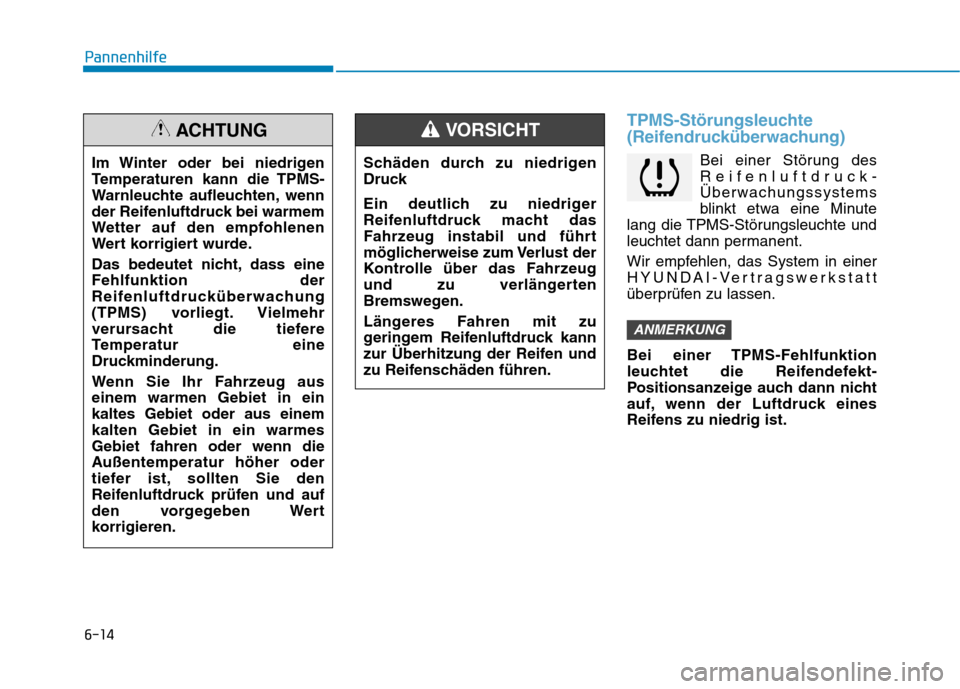

TPMS-Störungsleuchte
(Reifendrucküberwachung)
Bei einer Störung des
Reifenluftdruck-
Überwachungssystems
blinkt etwa eine Minute
lang die TPMS-Störungsleuchte und
leuchtet dann permanent.
Wir empfehlen, das System in einer
HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
Bei einer TPMS-Fehlfunktion
leuchtet die Reifendefekt-
Positionsanzeige auch dann nicht
auf, wenn der Luftdruck eines
Reifens zu niedrig ist.
ANMERKUNG
Schäden durch zu niedrigen
Druck
Ein deutlich zu niedriger
Reifenluftdruck macht das
Fahrzeug instabil und führt
möglicherweise zum Verlust der
Kontrolle über das Fahrzeug
und zu verlängerten
Bremswegen.
Längeres Fahren mit zu
geringem Reifenluftdruck kann
zur Überhitzung der Reifen und
zu Reifenschäden führen.
VORSICHT
Im Winter oder bei niedrigen
Temperaturen kann die TPMS-
Warnleuchte aufleuchten, wenn
der Reifenluftdruck bei warmem
Wetter auf den empfohlenen
Wert korrigiert wurde.
Das bedeutet nicht, dass eine Fehlfunktion der
Reifenluftdrucküberwachung
(TPMS) vorliegt. Vielmehr
verursacht die tiefere
Temperatur eine
Druckminderung.
Wenn Sie Ihr Fahrzeug aus einem warmen Gebiet in einkaltes Gebiet oder aus einemkalten Gebiet in ein warmesGebiet fahren oder wenn die
Außentemperatur höher oder
tiefer ist, sollten Sie den
Reifenluftdruck prüfen und auf
den vorgegeben Wert
korrigieren.
ACHTUNG

6-15
Pannenhilfe
6

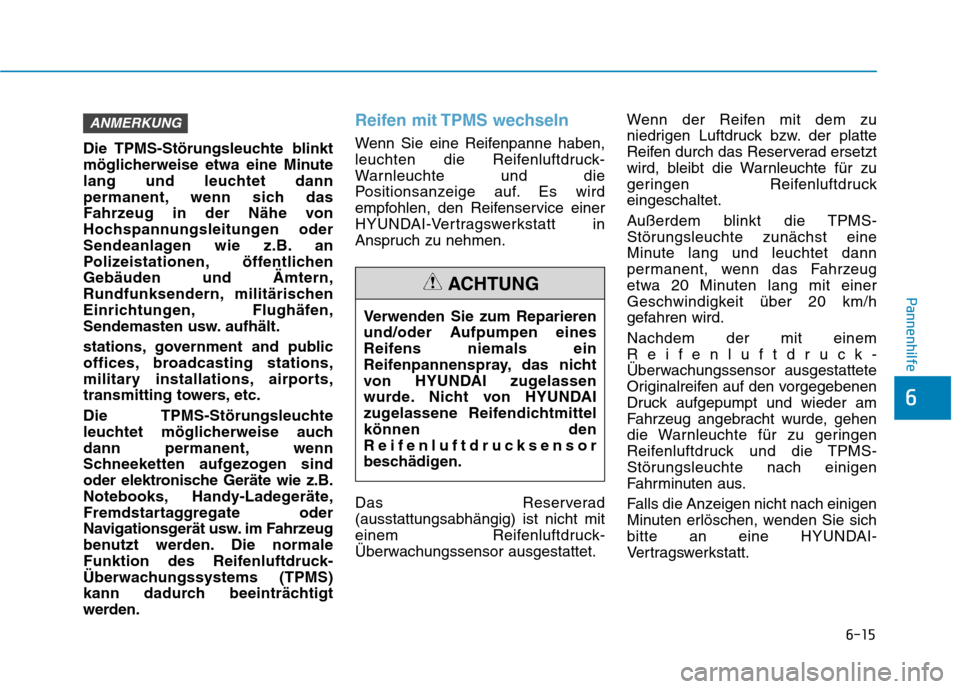

Die TPMS-Störungsleuchte blinkt
möglicherweise etwa eine Minute
lang und leuchtet dann
permanent, wenn sich das
Fahrzeug in der Nähe von
Hochspannungsleitungen oder
Sendeanlagen wie z.B. an
Polizeistationen, öffentlichenGebäuden und Ämtern,
Rundfunksendern, militärischen
Einrichtungen, Flughäfen,
Sendemasten usw. aufhält.
stations, government and public
offices, broadcasting stations,
military installations, airports,
transmitting towers, etc.
Die TPMS-Störungsleuchte
leuchtet möglicherweise auch
dann permanent, wenn
Schneeketten aufgezogen sind
oder elektronische Geräte wie z.B.
Notebooks, Handy-Ladegeräte,
Fremdstartaggregate oder
Navigationsgerät usw. im Fahrzeug
benutzt werden. Die normale
Funktion des Reifenluftdruck-
Überwachungssystems (TPMS)
kann dadurch beeinträchtigt
werden.
Reifen mit TPMS wechseln
Wenn Sie eine Reifenpanne haben,
leuchten die Reifenluftdruck-
Warnleuchte und die
Positionsanzeige auf. Es wird
empfohlen, den Reifenservice einer
HYUNDAI-Vertragswerkstatt in
Anspruch zu nehmen.
Das Reserverad (ausstattungsabhängig) ist nicht mit
einem Reifenluftdruck-
Überwachungssensor ausgestattet.Wenn der Reifen mit dem zu
niedrigen Luftdruck bzw. der platte
Reifen durch das Reserverad ersetzt
wird, bleibt die Warnleuchte für zu
geringen Reifenluftdruckeingeschaltet.
Außerdem blinkt die TPMS-
Störungsleuchte zunächst eine
Minute lang und leuchtet dann
permanent, wenn das Fahrzeug
etwa 20 Minuten lang mit einer
Geschwindigkeit über 20 km/h
gefahren wird. Nachdem der mit einem
Reifenluftdruck-
Überwachungssensor ausgestattete
Originalreifen auf den vorgegebenen
Druck aufgepumpt und wieder am
Fahrzeug angebracht wurde, gehen
die Warnleuchte für zu geringen
Reifenluftdruck und die TPMS-
Störungsleuchte nach einigen
Fahrminuten aus.
Falls die Anzeigen nicht nach einigen
Minuten erlöschen, wenden Sie sich
bitte an eine HYUNDAI-
Vertragswerkstatt.
ANMERKUNG
Verwenden Sie zum Reparieren
und/oder Aufpumpen eines
Reifens niemals ein
Reifenpannenspray, das nicht
von HYUNDAI zugelassen
wurde. Nicht von HYUNDAI
zugelassene Reifendichtmittelkönnen den
Reifenluftdrucksensor
beschädigen.
ACHTUNG

6-16

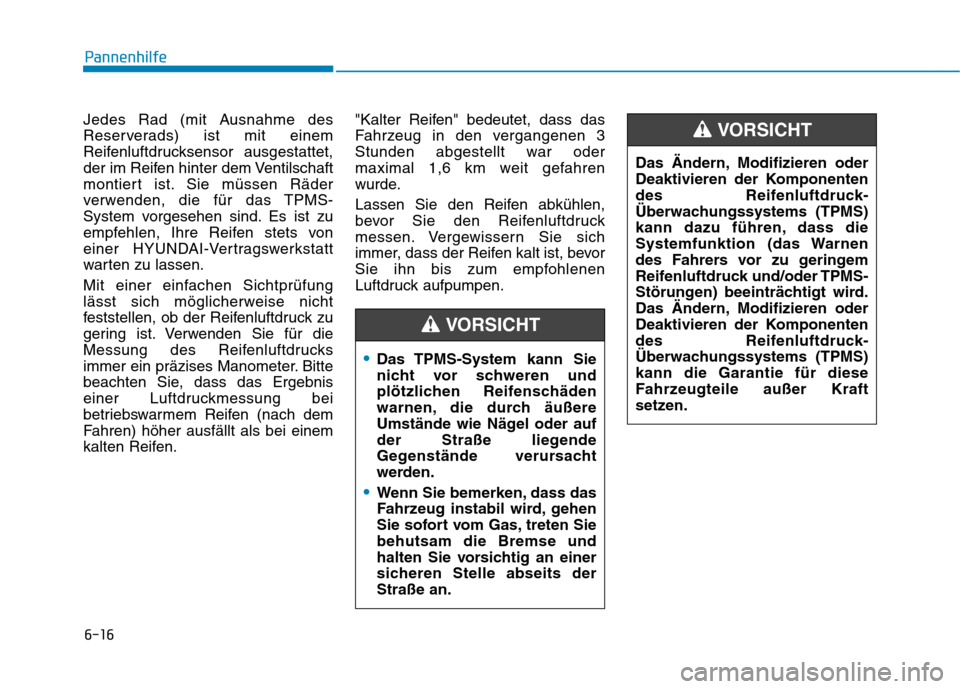

Jedes Rad (mit Ausnahme des
Reserverads) ist mit einem
Reifenluftdrucksensor ausgestattet,
der im Reifen hinter dem Ventilschaft
montiert ist. Sie müssen Räder
verwenden, die für das TPMS-
System vorgesehen sind. Es ist zu
empfehlen, Ihre Reifen stets von
einer HYUNDAI-Vertragswerkstatt
warten zu lassen.
Mit einer einfachen Sichtprüfung
lässt sich möglicherweise nicht
feststellen, ob der Reifenluftdruck zu
gering ist. Verwenden Sie für die
Messung des Reifenluftdrucks
immer ein präzises Manometer. Bitte
beachten Sie, dass das Ergebnis
einer Luftdruckmessung bei
betriebswarmem Reifen (nach dem
Fahren) höher ausfällt als bei einem
kalten Reifen.
"Kalter Reifen" bedeutet, dass das
Fahrzeug in den vergangenen 3
Stunden abgestellt war oder
maximal 1,6 km weit gefahren
wurde.
Lassen Sie den Reifen abkühlen,
bevor Sie den Reifenluftdruck
messen. Vergewissern Sie sich
immer, dass der Reifen kalt ist, bevor
Sie ihn bis zum empfohlenen
Luftdruck aufpumpen.
Pannenhilfe

Das TPMS-System kann Sie
nicht vor schweren und
plötzlichen Reifenschäden
warnen, die durch äußere
Umstände wie Nägel oder auf
der Straße liegende
Gegenstände verursacht
werden.
Wenn Sie bemerken, dass das
Fahrzeug instabil wird, gehen
Sie sofort vom Gas, treten Siebehutsam die Bremse und
halten Sie vorsichtig an einer
sicheren Stelle abseits derStraße an.
VORSICHT
Das Ändern, Modifizieren oder
Deaktivieren der Komponenten
des Reifenluftdruck-
Überwachungssystems (TPMS)
kann dazu führen, dass die
Systemfunktion (das Warnen
des Fahrers vor zu geringem
Reifenluftdruck und/oder TPMS-
Störungen) beeinträchtigt wird.
Das Ändern, Modifizieren oder
Deaktivieren der Komponenten
des Reifenluftdruck-
Überwachungssystems (TPMS)kann die Garantie für diese
Fahrzeugteile außer Kraft
setzen.
VORSICHT

6-17
Pannenhilfe
6

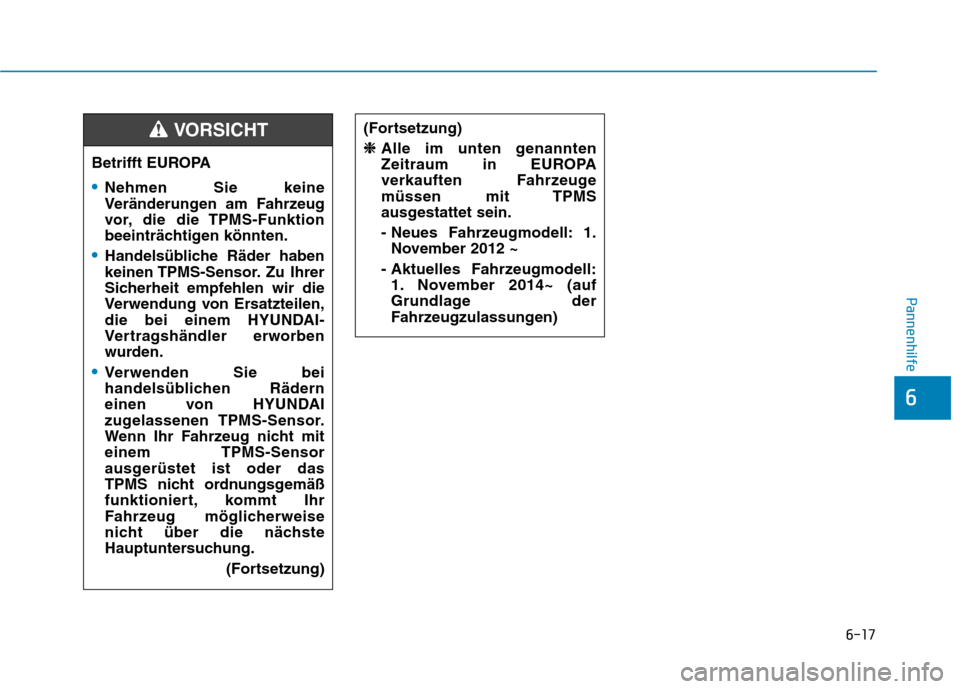

Betrifft EUROPA
Nehmen Sie keine
Veränderungen am Fahrzeug
vor, die die TPMS-Funktion
beeinträchtigen könnten.
Handelsübliche Räder haben
keinen TPMS-Sensor. Zu Ihrer
Sicherheit empfehlen wir die
Verwendung von Ersatzteilen,
die bei einem HYUNDAI-
Vertragshändler erworben
wurden.
Verwenden Sie bei
handelsüblichen Rädern
einen von HYUNDAI
zugelassenen TPMS-Sensor.
Wenn Ihr Fahrzeug nicht miteinem TPMS-Sensor
ausgerüstet ist oder das
TPMS nicht ordnungsgemäß
funktioniert, kommt Ihr
Fahrzeug möglicherweise
nicht über die nächste
Hauptuntersuchung.(Fortsetzung)
(Fortsetzung)❈
❈ Alle im unten genannten
Zeitraum in EUROPA
verkauften Fahrzeuge
müssen mit TPMS
ausgestattet sein.
- Neues Fahrzeugmodell: 1. November 2012 ~
- Aktuelles Fahrzeugmodell: 1. November 2014~ (auf
Grundlage der
Fahrzeugzulassungen)
VORSICHT

6-18
Pannenhilfe

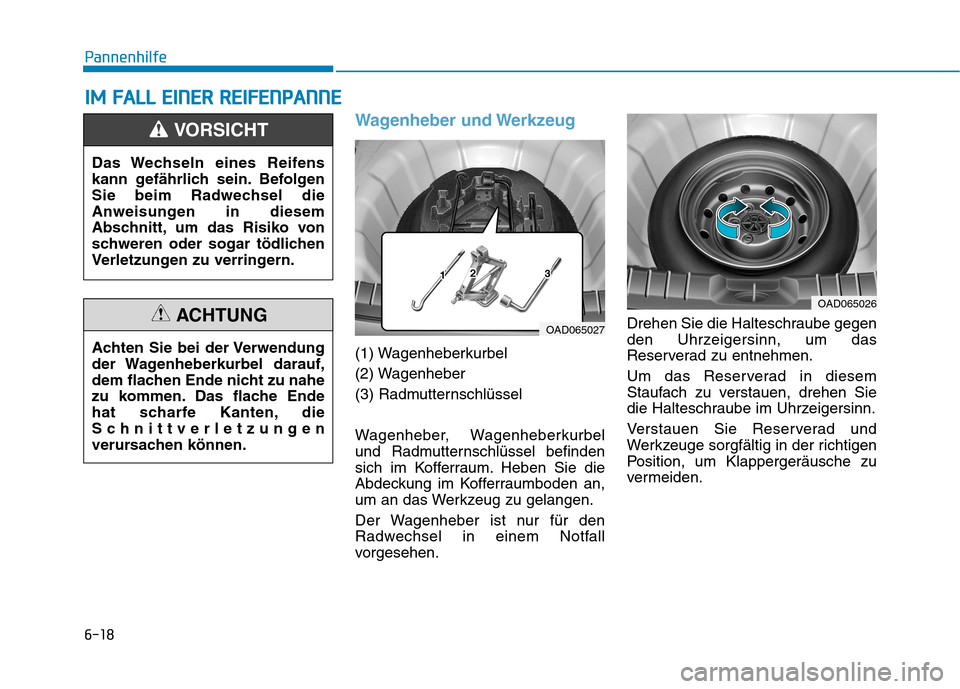

Wagenheber und Werkzeug
(1) Wagenheberkurbel
(2) Wagenheber
(3) Radmutternschlüssel
Wagenheber, Wagenheberkurbel
und Radmutternschlüssel befinden
sich im Kofferraum. Heben Sie die
Abdeckung im Kofferraumboden an,
um an das Werkzeug zu gelangen.
Der Wagenheber ist nur für den
Radwechsel in einem Notfall
vorgesehen.Drehen Sie die Halteschraube gegen
den Uhrzeigersinn, um das
Reserverad zu entnehmen.
Um das Reserverad in diesem
Staufach zu verstauen, drehen Sie
die Halteschraube im Uhrzeigersinn.
Verstauen Sie Reserverad und
Werkzeuge sorgfältig in der richtigen
Position, um Klappergeräusche zu
vermeiden.
II
MM FF AA LLLL EE IINN EERR RR EEIIFF EE NN PPAA NN NN EE
OAD065027
OAD065026
Das Wechseln eines Reifens
kann gefährlich sein. Befolgen
Sie beim Radwechsel die
Anweisungen in diesem
Abschnitt, um das Risiko von
schweren oder sogar tödlichen
Verletzungen zu verringern.
VORSICHT
Achten Sie bei der Verwendung
der Wagenheberkurbel darauf,
dem flachen Ende nicht zu nahe
zu kommen. Das flache Ende
hat scharfe Kanten, die
Schnittverletzungen
verursachen können.
ACHTUNG

6-19
Pannenhilfe
6

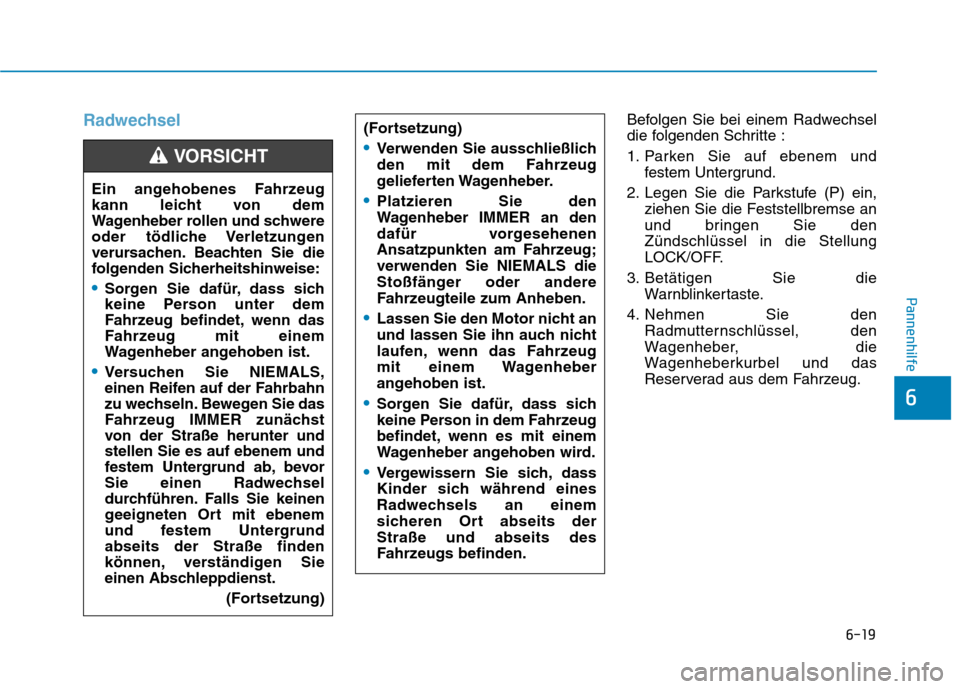

RadwechselBefolgen Sie bei einem Radwechsel
die folgenden Schritte :
1. Parken Sie auf ebenem undfestem Untergrund.
2. Legen Sie die Parkstufe (P) ein, ziehen Sie die Feststellbremse an
und bringen Sie denZündschlüssel in die Stellung
LOCK/OFF.
3. Betätigen Sie die Warnblinkertaste.
4. Nehmen Sie den Radmutternschlüssel, den
Wagenheber, die
Wagenheberkurbel und das
Reserverad aus dem Fahrzeug.
Ein angehobenes Fahrzeug
kann leicht von dem
Wagenheber rollen und schwere
oder tödliche Verletzungen
verursachen. Beachten Sie die
folgenden Sicherheitshinweise:
Sorgen Sie dafür, dass sich
keine Person unter dem
Fahrzeug befindet, wenn das
Fahrzeug mit einem
Wagenheber angehoben ist.
Versuchen Sie NIEMALS,
einen Reifen auf der Fahrbahn
zu wechseln. Bewegen Sie das
Fahrzeug IMMER zunächst
von der Straße herunter undstellen Sie es auf ebenem und
festem Untergrund ab, bevor
Sie einen Radwechsel
durchführen. Falls Sie keinen
geeigneten Ort mit ebenem
und festem Untergrundabseits der Straße finden
können, verständigen Sie
einen Abschleppdienst.
(Fortsetzung)
VORSICHT
(Fortsetzung)
Verwenden Sie ausschließlich
den mit dem Fahrzeug
gelieferten Wagenheber.
Platzieren Sie den
Wagenheber IMMER an den
dafür vorgesehenen
Ansatzpunkten am Fahrzeug;verwenden Sie NIEMALS die
Stoßfänger oder andere
Fahrzeugteile zum Anheben.
Lassen Sie den Motor nicht an
und lassen Sie ihn auch nicht
laufen, wenn das Fahrzeug
mit einem Wagenheber
angehoben ist.
Sorgen Sie dafür, dass sich
keine Person in dem Fahrzeug
befindet, wenn es mit einem
Wagenheber angehoben wird.
Vergewissern Sie sich, dass
Kinder sich während eines
Radwechsels an einem
sicheren Ort abseits derStraße und abseits des
Fahrzeugs befinden.
