Hyundai Ioniq Hybrid 2017 Betriebsanleitung (in German)

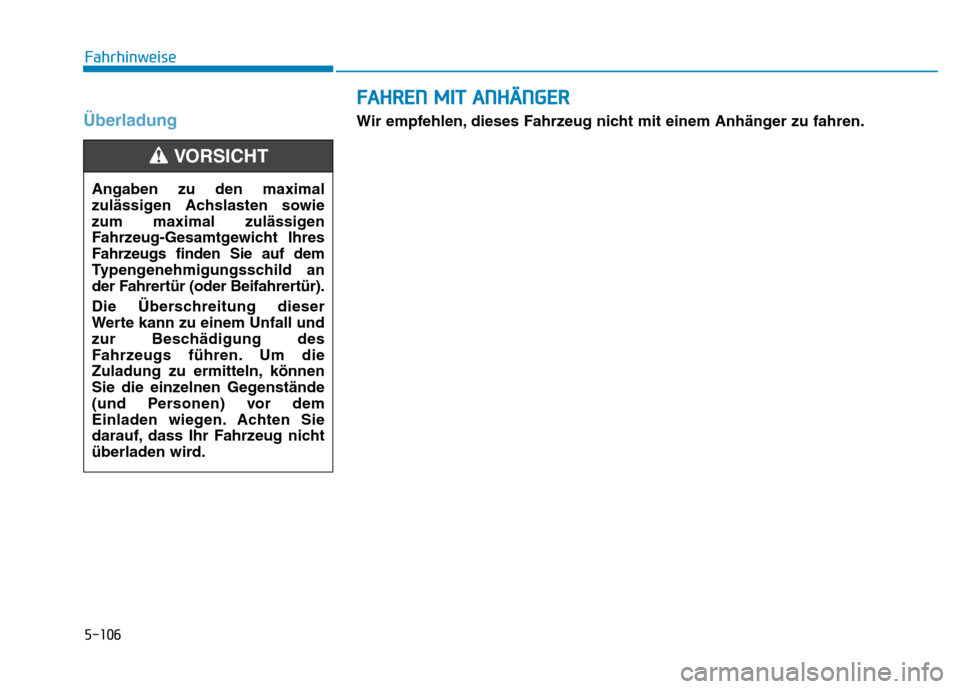

5-106
Fahrhinweise
ÜberladungWir empfehlen, dieses Fahrzeug nicht mit einem Anhänger zu fahren.
Angaben zu den maximal
zulässigen Achslasten sowie
zum maximal zulässigen
Fahrzeug-Gesamtgewicht Ihres
Fahrzeugs finden Sie auf dem
Typengenehmigungsschild an
der Fahrertür (oder Beifahrertür).
Die Überschreitung dieser
Werte kann zu einem Unfall und
zur Beschädigung des
Fahrzeugs führen. Um die
Zuladung zu ermitteln, können
Sie die einzelnen Gegenstände
(und Personen) vor dem
Einladen wiegen. Achten Sie
darauf, dass Ihr Fahrzeug nicht
überladen wird.
VORSICHT
FF AA HH RREENN MM IITT AA NN HH ÄÄNN GGEERR

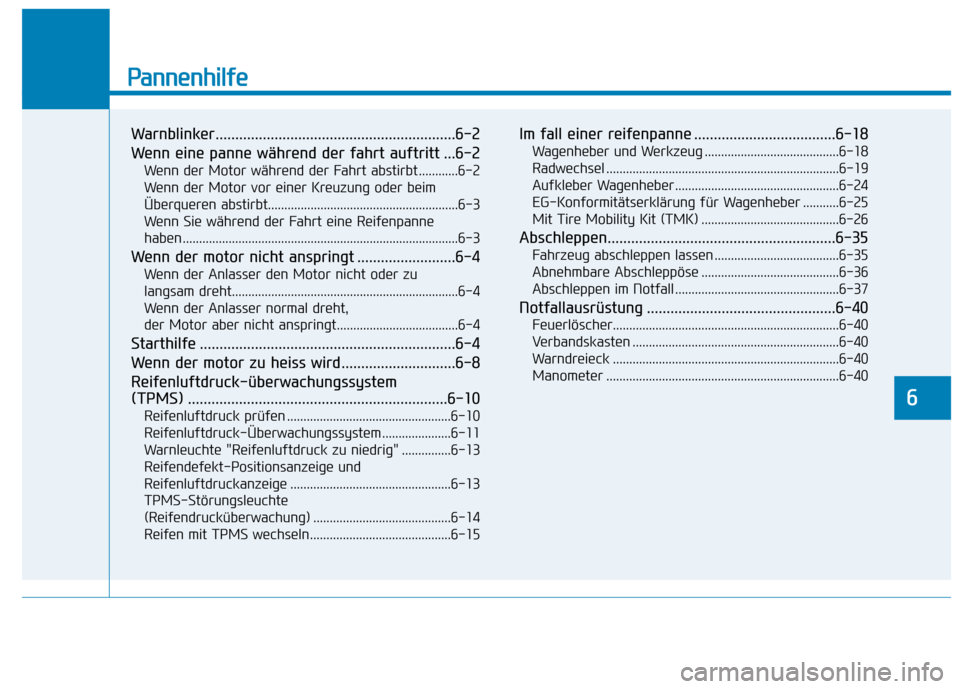

Pannenhilfe
Warnblinker.............................................................6-2
Wenn eine panne während der fahrt auftritt ...6-2Wenn der Motor während der Fahrt abstirbt ............6-2
Wenn der Motor vor einer Kreuzung oder beim
Überqueren abstirbt..........................................................6-3
Wenn Sie während der Fahrt eine Reifenpanne
haben ....................................................................................6-3
Wenn der motor nicht anspringt .........................6-4 Wenn der Anlasser den Motor nicht oder zu
langsam dreht.....................................................................6-4
Wenn der Anlasser normal dreht,
der Motor aber nicht anspringt.....................................6-4
Starthilfe .................................................................6-4
Wenn der motor zu heiss wird.............................6-8
Reifenluftdruck-überwachungssystem
(TPMS) ..................................................................6-10 Reifenluftdruck prüfen ..................................................6-10
Reifenluftdruck-Überwachungssystem .....................6-11
Warnleuchte "Reifenluftdruck zu niedrig" ...............6-13
Reifendefekt-Positionsanzeige und
Reifenluftdruckanzeige .................................................6-13TPMS-Störungsleuchte
(Reifendrucküberwachung) ..........................................6-14 Reifen mit TPMS wechseln...........................................6-15 Im fall einer reifenpanne ....................................6-18
Wagenheber und Werkzeug .........................................6-18
Radwechsel .......................................................................6-19
Aufkleber Wagenheber ..................................................6-24
EG-Konformitätserklärung für Wagenheber ...........6-25
Mit Tire Mobility Kit (TMK) ..........................................6-26
Abschleppen..........................................................6-35 Fahrzeug abschleppen lassen ......................................6-35
Abnehmbare Abschleppöse ..........................................6-36
Abschleppen im Notfall ..................................................6-37
Notfallausrüstung ................................................6-40 Feuerlöscher.....................................................................6-40
Verbandskasten ...............................................................6-40
Warndreieck .....................................................................6-40
Manometer .......................................................................6-40
6

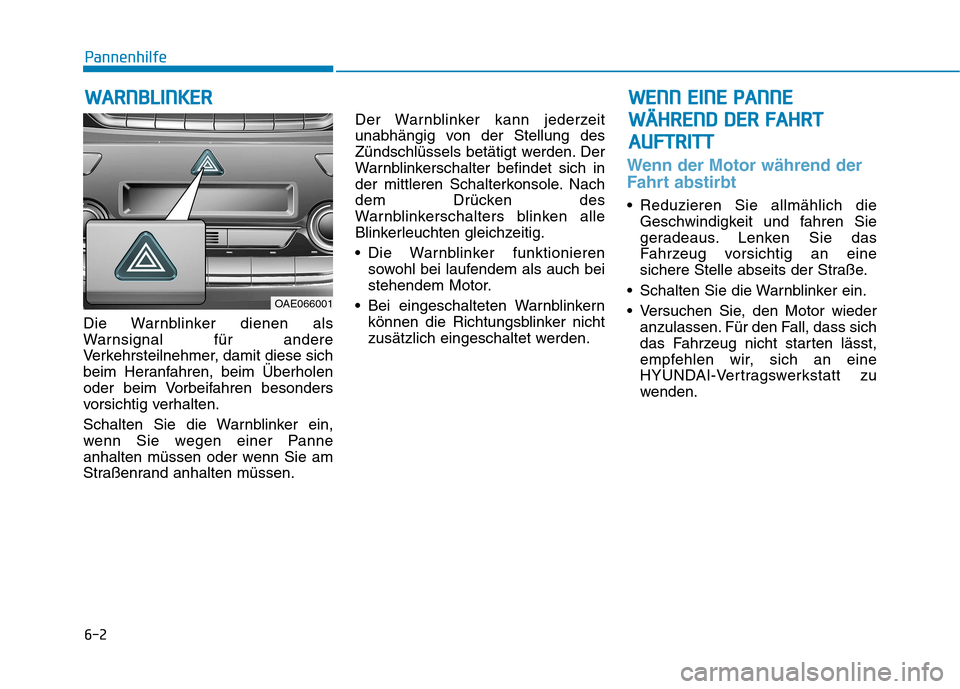

6-2
Die Warnblinker dienen als
Warnsignal für andere
Verkehrsteilnehmer, damit diese sich
beim Heranfahren, beim Überholen
oder beim Vorbeifahren besonders
vorsichtig verhalten.
Schalten Sie die Warnblinker ein,
wenn Sie wegen einer Panne
anhalten müssen oder wenn Sie am
Straßenrand anhalten müssen. Der Warnblinker kann jederzeit
unabhängig von der Stellung des
Zündschlüssels betätigt werden. Der
Warnblinkerschalter befindet sich in
der mittleren Schalterkonsole. Nach
dem Drücken des
Warnblinkerschalters blinken alle
Blinkerleuchten gleichzeitig.
Die Warnblinker funktionieren
sowohl bei laufendem als auch bei
stehendem Motor.
Bei eingeschalteten Warnblinkern können die Richtungsblinker nicht
zusätzlich eingeschaltet werden.
Wenn der Motor während der
Fahrt abstirbt
Reduzieren Sie allmählich dieGeschwindigkeit und fahren Sie
geradeaus. Lenken Sie das
Fahrzeug vorsichtig an eine
sichere Stelle abseits der Straße.
Schalten Sie die Warnblinker ein.
Versuchen Sie, den Motor wieder anzulassen. Für den Fall, dass sich
das Fahrzeug nicht starten lässt,
empfehlen wir, sich an eine
HYUNDAI-Vertragswerkstatt zu
wenden.
WW AARRNN BBLLIINN KKEERR
Pannenhilfe
WW EENN NN EE IINN EE PP AA NN NNEE
W
W ÄÄHH RREENN DD DD EERR FF AA HH RRTT
A
A UU FFTT RR IITT TT
OAE066001

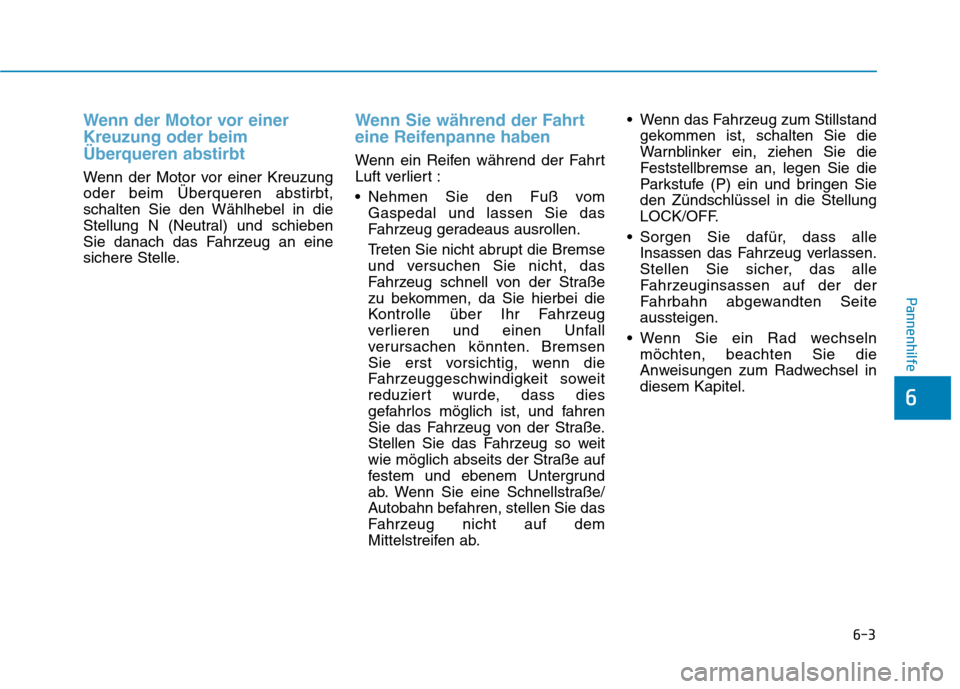

6-3
Pannenhilfe
Wenn der Motor vor einer Kreuzung oder beim
Überqueren abstirbt
Wenn der Motor vor einer Kreuzung oder beim Überqueren abstirbt,
schalten Sie den Wählhebel in die
Stellung N (Neutral) und schieben
Sie danach das Fahrzeug an eine
sichere Stelle.
Wenn Sie während der Fahrt
eine Reifenpanne haben
Wenn ein Reifen während der Fahrt
Luft verliert :
Nehmen Sie den Fuß vomGaspedal und lassen Sie das
Fahrzeug geradeaus ausrollen.
Treten Sie nicht abrupt die Bremse
und versuchen Sie nicht, das
Fahrzeug schnell von der Straße
zu bekommen, da Sie hierbei die
Kontrolle über Ihr Fahrzeug
verlieren und einen Unfall
verursachen könnten. Bremsen
Sie erst vorsichtig, wenn die
Fahrzeuggeschwindigkeit soweit
reduziert wurde, dass dies
gefahrlos möglich ist, und fahren
Sie das Fahrzeug von der Straße.
Stellen Sie das Fahrzeug so weit
wie möglich abseits der Straße auf
festem und ebenem Untergrund
ab. Wenn Sie eine Schnellstraße/
Autobahn befahren, stellen Sie das
Fahrzeug nicht auf dem
Mittelstreifen ab. Wenn das Fahrzeug zum Stillstand
gekommen ist, schalten Sie die
Warnblinker ein, ziehen Sie die
Feststellbremse an, legen Sie die
Parkstufe (P) ein und bringen Sieden Zündschlüssel in die Stellung
LOCK/OFF.
Sorgen Sie dafür, dass alle Insassen das Fahrzeug verlassen.
Stellen Sie sicher, das alle
Fahrzeuginsassen auf der der
Fahrbahn abgewandten Seiteaussteigen.
Wenn Sie ein Rad wechseln möchten, beachten Sie die
Anweisungen zum Radwechsel indiesem Kapitel.
6

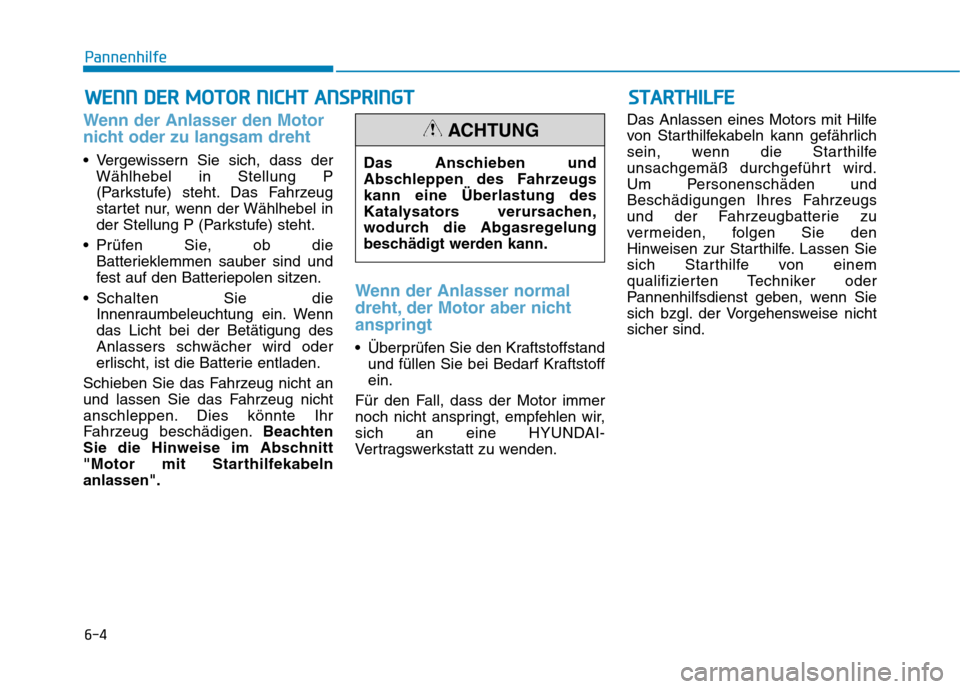

6-4
WWEENN NN DD EERR MM OOTTOO RR NN IICC HH TT AA NN SSPP RR IINN GGTT
Pannenhilfe
Wenn der Anlasser den Motor
nicht oder zu langsam dreht
Vergewissern Sie sich, dass der
Wählhebel in Stellung P
(Parkstufe) steht. Das Fahrzeug
startet nur, wenn der Wählhebel in
der Stellung P (Parkstufe) steht.
Prüfen Sie, ob die Batterieklemmen sauber sind und
fest auf den Batteriepolen sitzen.
Schalten Sie die Innenraumbeleuchtung ein. Wenndas Licht bei der Betätigung desAnlassers schwächer wird oder
erlischt, ist die Batterie entladen.
Schieben Sie das Fahrzeug nicht an
und lassen Sie das Fahrzeug nicht
anschleppen. Dies könnte Ihr
Fahrzeug beschädigen. Beachten
Sie die Hinweise im Abschnitt
"Motor mit Starthilfekabelnanlassen".
Wenn der Anlasser normal
dreht, der Motor aber nichtanspringt
Überprüfen Sie den Kraftstoffstand und füllen Sie bei Bedarf Kraftstoff ein.
Für den Fall, dass der Motor immer
noch nicht anspringt, empfehlen wir,
sich an eine HYUNDAI-
Vertragswerkstatt zu wenden. Das Anlassen eines Motors mit Hilfe
von Starthilfekabeln kann gefährlich
sein, wenn die Starthilfe
unsachgemäß durchgeführt wird.
Um Personenschäden und
Beschädigungen Ihres Fahrzeugs
und der Fahrzeugbatterie zu
vermeiden, folgen Sie den
Hinweisen zur Starthilfe. Lassen Sie
sich Starthilfe von einem
qualifizierten Techniker oder
Pannenhilfsdienst geben, wenn Sie
sich bzgl. der Vorgehensweise nichtsicher sind.
Das Anschieben und
Abschleppen des Fahrzeugskann eine Überlastung des
Katalysators verursachen,
wodurch die Abgasregelung
beschädigt werden kann.
ACHTUNG
SS
TT AA RRTTHH IILL FF EE

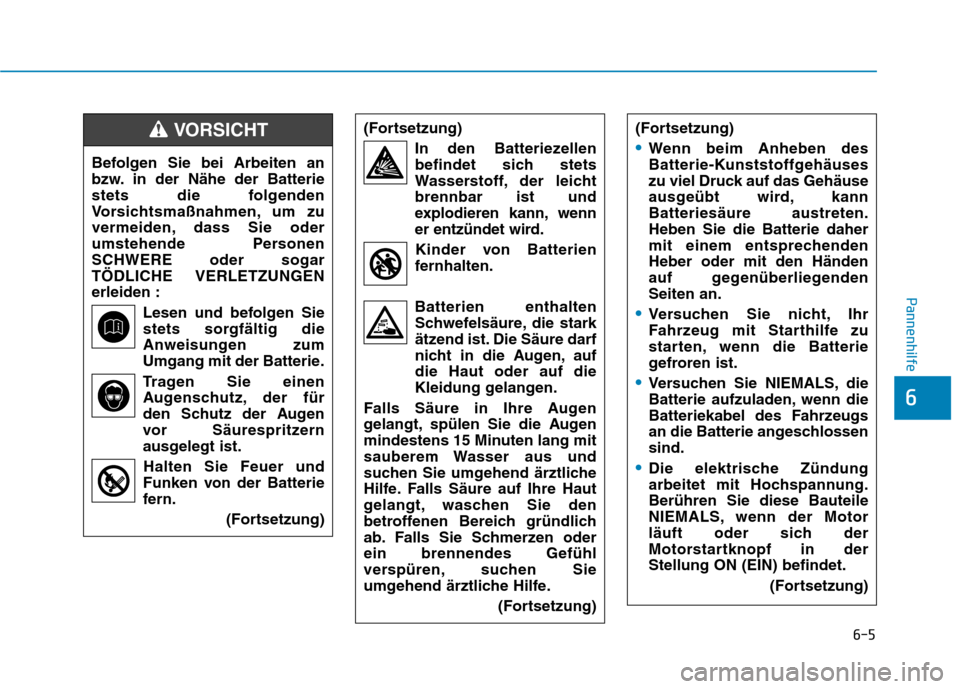

6-5
Pannenhilfe
6
Befolgen Sie bei Arbeiten an
bzw. in der Nähe der Batterie
stets die folgenden
Vorsichtsmaßnahmen, um zu
vermeiden, dass Sie oder
umstehende PersonenSCHWERE oder sogarTÖDLICHE VERLETZUNGENerleiden :Lesen und befolgen Siestets sorgfältig die
Anweisungen zum
Umgang mit der Batterie.
Tragen Sie einen Augenschutz, der für
den Schutz der Augen
vor Säurespritzern
ausgelegt ist.
Halten Sie Feuer und
Funken von der Batterie
fern.
(Fortsetzung)
(Fortsetzung)In den Batteriezellenbefindet sich stets
Wasserstoff, der leicht
brennbar ist und
explodieren kann, wenn
er entzündet wird.
Kinder von Batterien
fernhalten.
Batterien enthalten Schwefelsäure, die stark
ätzend ist. Die Säure darf
nicht in die Augen, aufdie Haut oder auf die
Kleidung gelangen.
Falls Säure in Ihre Augen
gelangt, spülen Sie die Augen
mindestens 15 Minuten lang mit
sauberem Wasser aus und
suchen Sie umgehend ärztliche
Hilfe. Falls Säure auf Ihre Haut
gelangt, waschen Sie den
betroffenen Bereich gründlich
ab. Falls Sie Schmerzen oderein brennendes Gefühl
verspüren, suchen Sie
umgehend ärztliche Hilfe. (Fortsetzung)VORSICHT(Fortsetzung)
Wenn beim Anheben des
Batterie-Kunststoffgehäuses
zu viel Druck auf das Gehäuse
ausgeübt wird, kannBatteriesäure austreten.Heben Sie die Batterie daher
mit einem entsprechendenHeber oder mit den Händen
auf gegenüberliegendenSeiten an.
Versuchen Sie nicht, Ihr
Fahrzeug mit Starthilfe zu
starten, wenn die Batterie
gefroren ist.
Versuchen Sie NIEMALS, die
Batterie aufzuladen, wenn die
Batteriekabel des Fahrzeugs
an die Batterie angeschlossensind.
Die elektrische Zündung
arbeitet mit Hochspannung.Berühren Sie diese Bauteile
NIEMALS, wenn der Motor
läuft oder sich der
Motorstartknopf in derStellung ON (EIN) befindet.
(Fortsetzung)

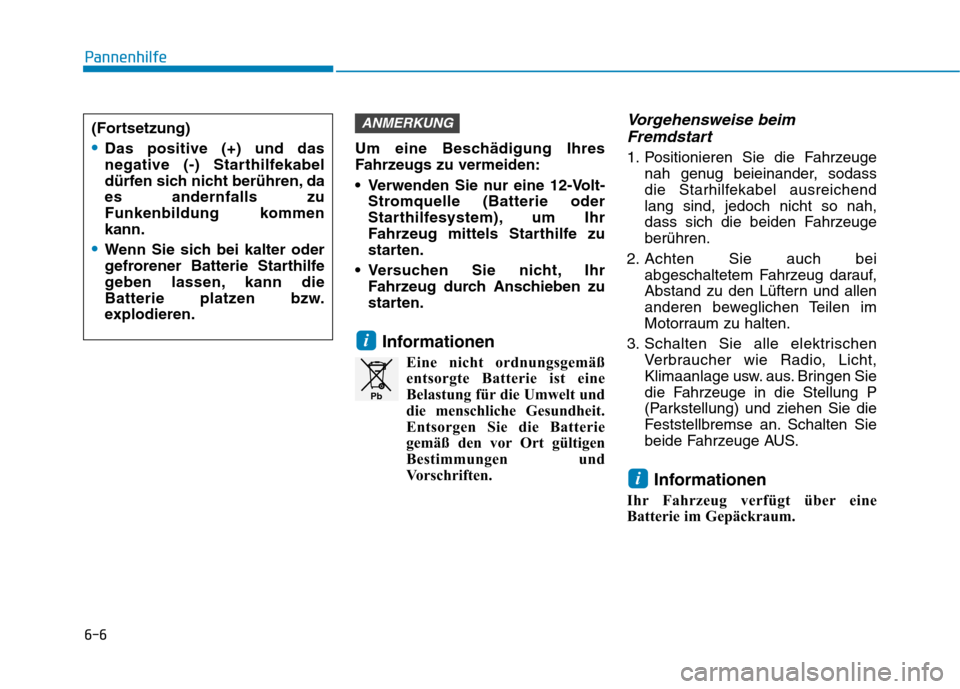

6-6
Pannenhilfe
Um eine Beschädigung Ihres
Fahrzeugs zu vermeiden:
Verwenden Sie nur eine 12-Volt-Stromquelle (Batterie oder
Starthilfesystem), um Ihr
Fahrzeug mittels Starthilfe zu
starten.
Versuchen Sie nicht, Ihr Fahrzeug durch Anschieben zu
starten.
Informationen Eine nicht ordnungsgemäßentsorgte Batterie ist eine
Belastung für die Umwelt und
die menschliche Gesundheit.
Entsorgen Sie die Batterie
gemäß den vor Ort gültigen
Bestimmungen und
Vorschriften.
Vorgehensweise beim
Fremdstart
1. Positionieren Sie die Fahrzeuge nah genug beieinander, sodass
die Starhilfekabel ausreichendlang sind, jedoch nicht so nah,
dass sich die beiden Fahrzeugeberühren.
2. Achten Sie auch bei abgeschaltetem Fahrzeug darauf,
Abstand zu den Lüftern und allen
anderen beweglichen Teilen im
Motorraum zu halten.
3. Schalten Sie alle elektrischen Verbraucher wie Radio, Licht,
Klimaanlage usw. aus. Bringen Sie
die Fahrzeuge in die Stellung P
(Parkstellung) und ziehen Sie die
Feststellbremse an. Schalten Sie
beide Fahrzeuge AUS.
Informationen
Ihr Fahrzeug verfügt über eine
Batterie im Gepäckraum.
i
i
ANMERKUNG
Pb
(Fortsetzung)
Das positive (+) und das
negative (-) Starthilfekabel
dürfen sich nicht berühren, daes andernfalls zu
Funkenbildung kommenkann.
Wenn Sie sich bei kalter oder
gefrorener Batterie Starthilfe
geben lassen, kann die
Batterie platzen bzw.
explodieren.

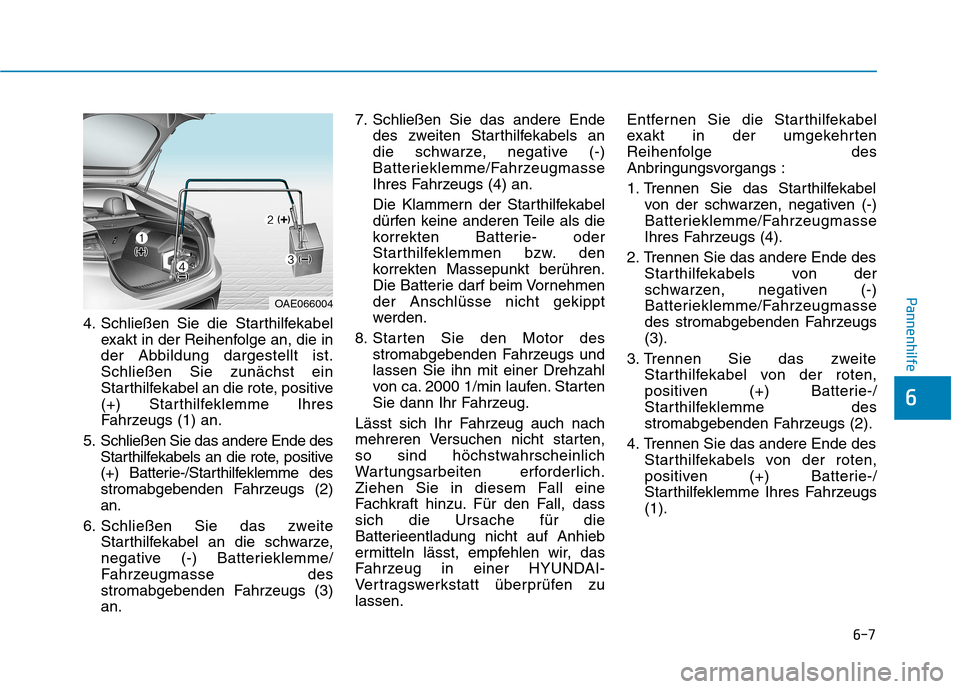

6-7
Pannenhilfe
4. Schließen Sie die Starthilfekabelexakt in der Reihenfolge an, die in
der Abbildung dargestellt ist.Schließen Sie zunächst ein
Starthilfekabel an die rote, positive
(+) Starthilfeklemme Ihres
Fahrzeugs (1) an.
5. Schließen Sie das andere Ende des Starthilfekabels an die rote, positive
(+) Batterie-/Starthilfeklemme des
stromabgebenden Fahrzeugs (2)an.
6. Schließen Sie das zweite Starthilfekabel an die schwarze,
negative (-) Batterieklemme/
Fahrzeugmasse des
stromabgebenden Fahrzeugs (3)an. 7. Schließen Sie das andere Ende
des zweiten Starthilfekabels an
die schwarze, negative (-)
Batterieklemme/Fahrzeugmasse
Ihres Fahrzeugs (4) an.
Die Klammern der Starthilfekabel
dürfen keine anderen Teile als die
korrekten Batterie- oder
Starthilfeklemmen bzw. den
korrekten Massepunkt berühren.
Die Batterie darf beim Vornehmender Anschlüsse nicht gekippt
werden.
8. Starten Sie den Motor des stromabgebenden Fahrzeugs undlassen Sie ihn mit einer Drehzahl
von ca. 2000 1/min laufen. Starten
Sie dann Ihr Fahrzeug.
Lässt sich Ihr Fahrzeug auch nach
mehreren Versuchen nicht starten,
so sind höchstwahrscheinlich
Wartungsarbeiten erforderlich.
Ziehen Sie in diesem Fall eine
Fachkraft hinzu. Für den Fall, dasssich die Ursache für die
Batterieentladung nicht auf Anhieb
ermitteln lässt, empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zulassen. Entfernen Sie die Starthilfekabel
exakt in der umgekehrten
Reihenfolge des
Anbringungsvorgangs :
1. Trennen Sie das Starthilfekabel
von der schwarzen, negativen (-)
Batterieklemme/Fahrzeugmasse
Ihres Fahrzeugs (4).
2. Trennen Sie das andere Ende des Starthilfekabels von der
schwarzen, negativen (-)
Batterieklemme/Fahrzeugmasse
des stromabgebenden Fahrzeugs(3).
3. Trennen Sie das zweite Starthilfekabel von der roten,
positiven (+) Batterie-/
Starthilfeklemme des
stromabgebenden Fahrzeugs (2).
4. Trennen Sie das andere Ende des Starthilfekabels von der roten,
positiven (+) Batterie-/
Starthilfeklemme Ihres Fahrzeugs(1).
6
OAE066004

6-8
Pannenhilfe
Wenn die
Kühlmitteltemperaturanzeige eine
Überhitzung anzeigt, wenn
Leistungsverlust feststellbar ist oder
wenn laute Klopf- oderKlingelgeräusche hörbar sind, ist der
Motor wahrscheinlich überhitzt.
Wenn dieser Fall auftritt, verhalten
Sie sich bitte wie folgt :
1. Halten Sie das Fahrzeug an dernächsten sicheren Stelle abseits
der Straße an.
2. Bringen Sie den Wählhebel in die Stellung P (Parkstellung) und
ziehen Sie die Feststellbremse an. 3. Stellen Sie sicher, dass aus dem
Motorraum kein heißer Dampf
austritt. Sofern keine Gefahrbesteht, öffnen Sie die
Motorhaube und überprüfen Sie
den Stecker der Kühlmittelpumpe.
Falls der Stecker der
Wasserpumpe nichtangeschlossen ist, stoppen Sie
den Motor, schließen Sie den
Stecker der Kühlmittelpumpe
wieder an und starten Sie dann
wieder den Motor.
4. Stellen Sie die Heizung auf die höchste Temperatur und das
Gebläse auf die höchste Stufe undschalten Sie dann dieKlimaanlage ein. 5. Wenn die Servicewarnleuchte
( ) am Kombiinstrument
aufleuchtet, stoppen Sie sofort den
Motor und verständigen Sie eine
HYUNDAI-Vertragswerkstatt.
Wenn die Motorwarnleuchte ( )
aufleuchtet oder wenn Kühlmitteloder heißer Dampf aus dem
Motorraum austreten, lassen Sieden Motor bei geöffneter
Motorhaube laufen. Auf diese
Weise kann der Motorraum belüftet
werden und der Motor abkühlen.
WWEENN NN DD EERR MM OOTTOO RR ZZ UU HH EEIISS SS WW IIRR DD
Halten Sie bei
laufendem Motor Ihre
Haare, Hände und
Ihre Kleidung fern
von sich bewegenden
Teilen wie Lüfter und
Antriebsriemen, um
Verletzungen zuvermeiden.
VORSICHT
OAE066005

6-9
Pannenhilfe
6

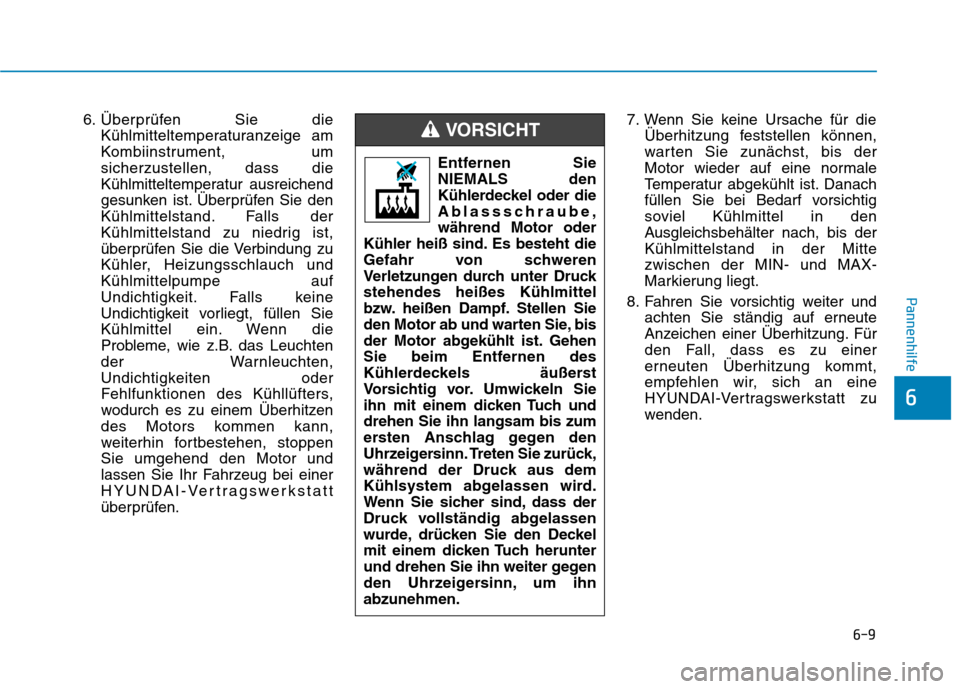

6. Überprüfen Sie dieKühlmitteltemperaturanzeige am
Kombiinstrument, umsicherzustellen, dass die
Kühlmitteltemperatur ausreichend
gesunken ist. Überprüfen Sie den
Kühlmittelstand. Falls der
Kühlmittelstand zu niedrig ist,
überprüfen Sie die Verbindung zu
Kühler, Heizungsschlauch undKühlmittelpumpe auf
Undichtigkeit. Falls keine
Undichtigkeit vorliegt, füllen Sie
Kühlmittel ein. Wenn die
Probleme, wie z.B. das Leuchten
der Warnleuchten,
Undichtigkeiten oder
Fehlfunktionen des Kühllüfters,
wodurch es zu einem Überhitzen
des Motors kommen kann,
weiterhin fortbestehen, stoppenSie umgehend den Motor und
lassen Sie Ihr Fahrzeug bei einer
HYUNDAI-Vertragswerkstatt
überprüfen. 7. Wenn Sie keine Ursache für die
Überhitzung feststellen können,
warten Sie zunächst, bis der
Motor wieder auf eine normale
Temperatur abgekühlt ist. Danach
füllen Sie bei Bedarf vorsichtig
soviel Kühlmittel in den
Ausgleichsbehälter nach, bis derKühlmittelstand in der Mittezwischen der MIN- und MAX-
Markierung liegt.
8. Fahren Sie vorsichtig weiter und achten Sie ständig auf erneute
Anzeichen einer Überhitzung. Für
den Fall, dass es zu einer
erneuten Überhitzung kommt,
empfehlen wir, sich an eine
HYUNDAI-Vertragswerkstatt zu
wenden.
Entfernen SieNIEMALS den
Kühlerdeckel oder die
Ablassschraube,während Motor oder
Kühler heiß sind. Es besteht die
Gefahr von schweren
Verletzungen durch unter Druckstehendes heißes Kühlmittel
bzw. heißen Dampf. Stellen Sie
den Motor ab und warten Sie, bis
der Motor abgekühlt ist. Gehen
Sie beim Entfernen des
Kühlerdeckels äußerst
Vorsichtig vor. Umwickeln Sie
ihn mit einem dicken Tuch unddrehen Sie ihn langsam bis zum
ersten Anschlag gegen den
Uhrzeigersinn. Treten Sie zurück,
während der Druck aus dem
Kühlsystem abgelassen wird.
Wenn Sie sicher sind, dass der
Druck vollständig abgelassen
wurde, drücken Sie den Deckel
mit einem dicken Tuch herunter
und drehen Sie ihn weiter gegen
den Uhrzeigersinn, um ihnabzunehmen.VORSICHT
