Page 451 of 572

6-30
Pannenhilfe

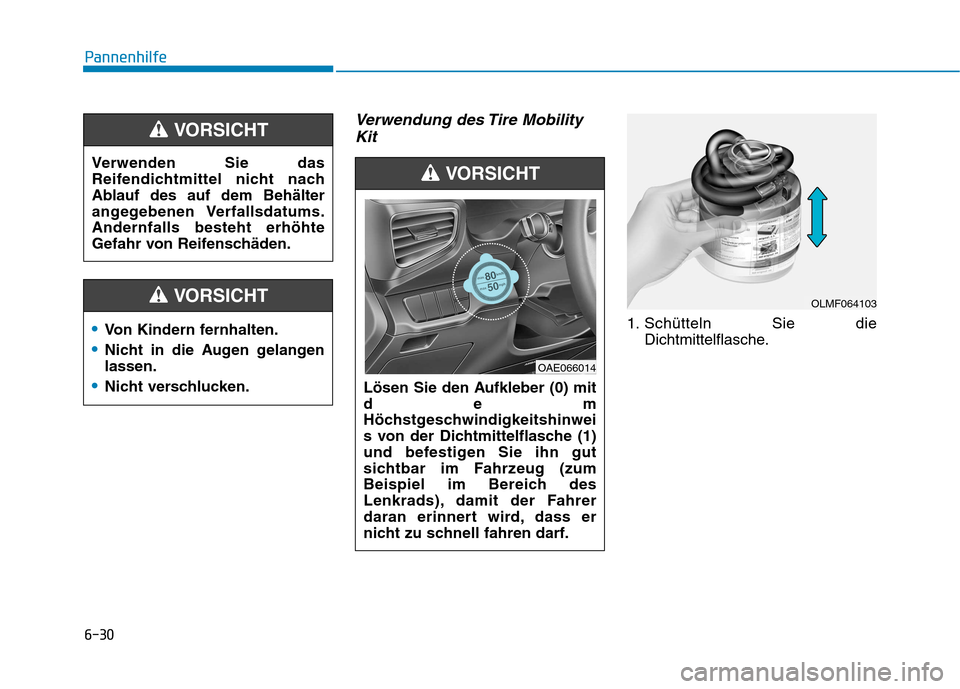

Verwendung des Tire MobilityKit
1. Schütteln Sie die Dichtmittelflasche.
Verwenden Sie das
Reifendichtmittel nicht nach
Ablauf des auf dem Behälter
angegebenen Verfallsdatums.Andernfalls besteht erhöhte
Gefahr von Reifenschäden.
VORSICHT
Von Kindern fernhalten.
Nicht in die Augen gelangen lassen.
Nicht verschlucken.
VORSICHT
Lösen Sie den Aufkleber (0) mit dem
Höchstgeschwindigkeitshinwei
s von der Dichtmittelflasche (1)
und befestigen Sie ihn gut
sichtbar im Fahrzeug (zum
Beispiel im Bereich des
Lenkrads), damit der Fahrer
daran erinnert wird, dass er
nicht zu schnell fahren darf.
VORSICHT
OLMF064103
OAE066014

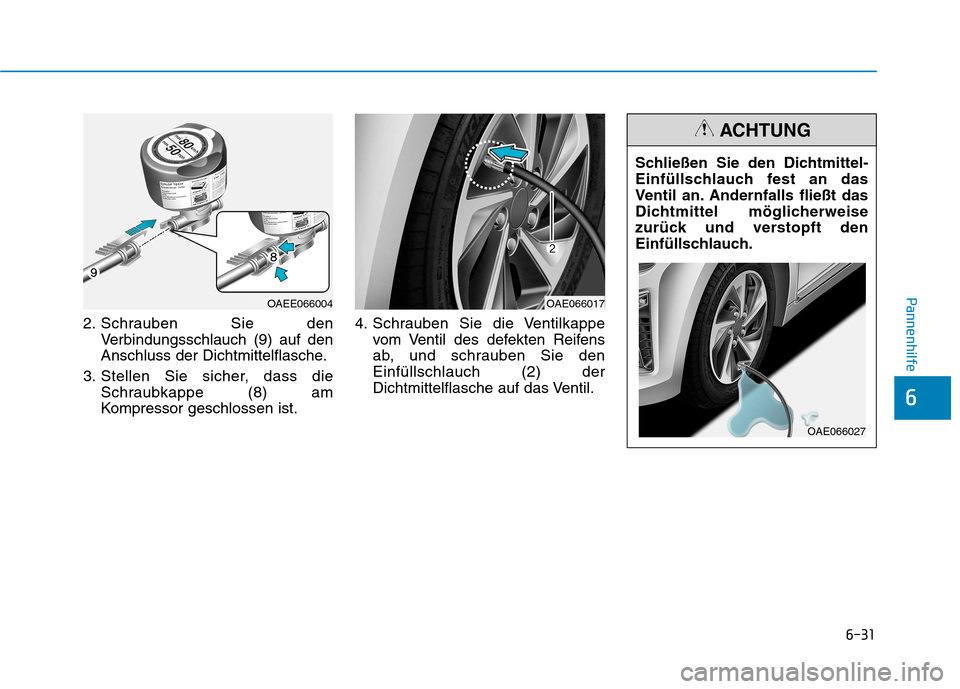

Page 452 of 572

6-31
Pannenhilfe
6
2. Schrauben Sie denVerbindungsschlauch (9) auf den
Anschluss der Dichtmittelflasche.
3. Stellen Sie sicher, dass die Schraubkappe (8) am
Kompressor geschlossen ist. 4. Schrauben Sie die Ventilkappe
vom Ventil des defekten Reifens
ab, und schrauben Sie denEinfüllschlauch (2) der
Dichtmittelflasche auf das Ventil. Schließen Sie den Dichtmittel-
Einfüllschlauch fest an das
Ventil an. Andernfalls fließt das
Dichtmittel möglicherweise
zurück und verstopft den
Einfüllschlauch.
ACHTUNG
OAE066027
OAE066017OAEE066004
Page 453 of 572

6-32
Pannenhilfe

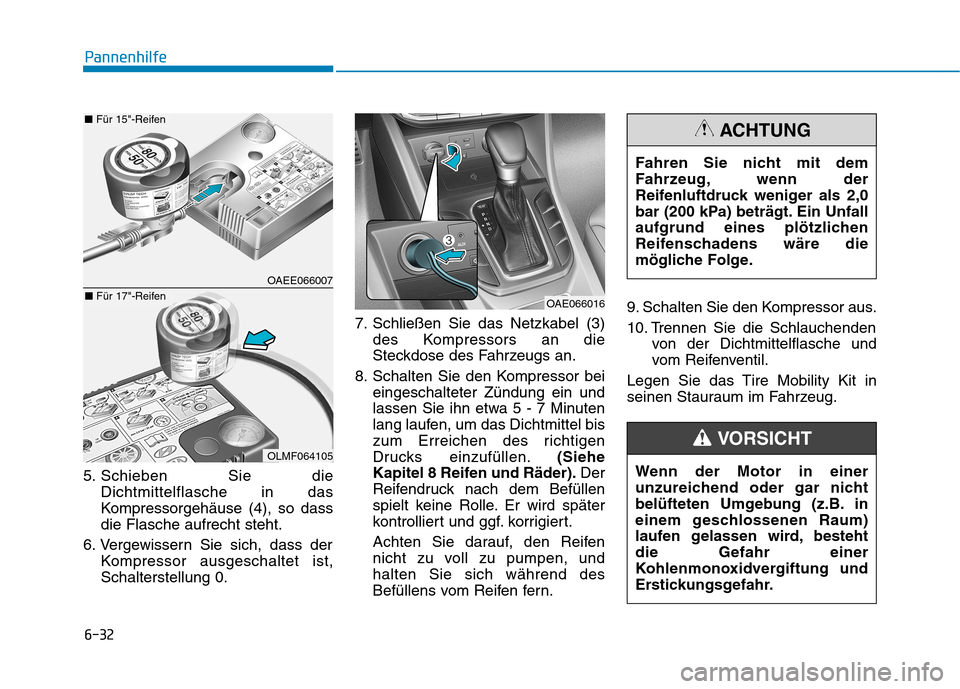

5. Schieben Sie dieDichtmittelflasche in das
Kompressorgehäuse (4), so dassdie Flasche aufrecht steht.
6. Vergewissern Sie sich, dass der Kompressor ausgeschaltet ist,Schalterstellung 0. 7. Schließen Sie das Netzkabel (3)
des Kompressors an die
Steckdose des Fahrzeugs an.
8. Schalten Sie den Kompressor bei eingeschalteter Zündung ein und
lassen Sie ihn etwa 5 - 7 Minuten
lang laufen, um das Dichtmittel bis
zum Erreichen des richtigen
Drucks einzufüllen. (Siehe
Kapitel 8 Reifen und Räder). Der
Reifendruck nach dem Befüllen
spielt keine Rolle. Er wird später
kontrolliert und ggf. korrigiert.
Achten Sie darauf, den Reifen
nicht zu voll zu pumpen, undhalten Sie sich während des
Befüllens vom Reifen fern. 9. Schalten Sie den Kompressor aus.
10. Trennen Sie die Schlauchenden
von der Dichtmittelflasche und
vom Reifenventil.
Legen Sie das Tire Mobility Kit in
seinen Stauraum im Fahrzeug. Fahren Sie nicht mit dem
Fahrzeug, wenn der
Reifenluftdruck weniger als 2,0
bar (200 kPa) beträgt. Ein Unfall
aufgrund eines plötzlichen
Reifenschadens wäre die
mögliche Folge.
ACHTUNG
Wenn der Motor in einer
unzureichend oder gar nicht
belüfteten Umgebung (z.B. in
einem geschlossenen Raum)
laufen gelassen wird, bestehtdie Gefahr einer
Kohlenmonoxidvergiftung und
Erstickungsgefahr.
VORSICHT
OAE066016
OAEE066007
OLMF064105
■
Für 15"-Reifen
■Für 17"-Reifen
Page 454 of 572

6-33
Pannenhilfe
6

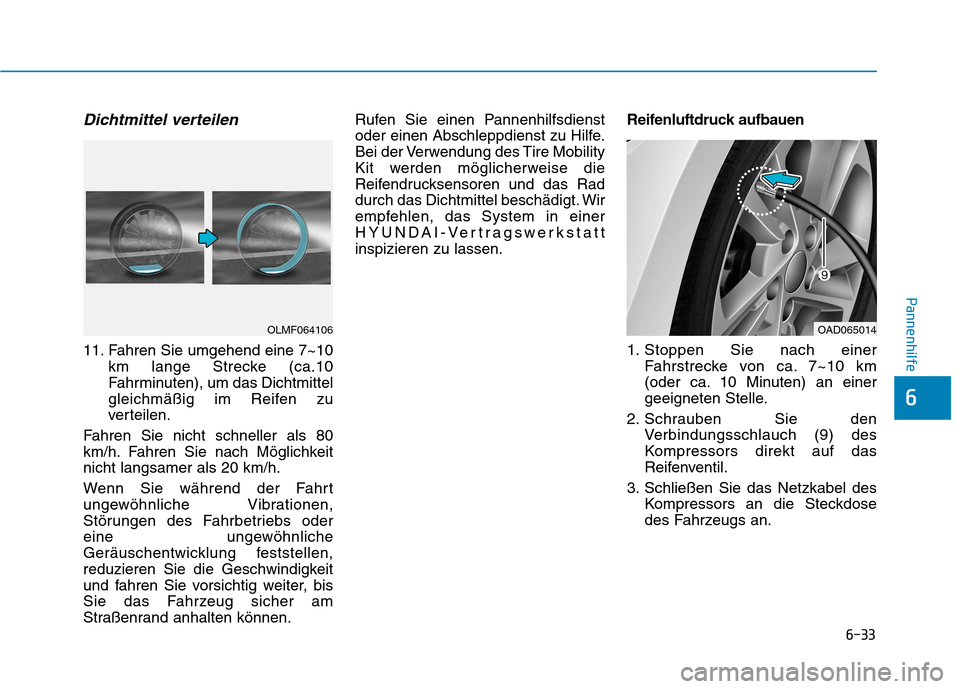

Dichtmittel verteilen
11. Fahren Sie umgehend eine 7~10km lange Strecke (ca.10
Fahrminuten), um das Dichtmittel
gleichmäßig im Reifen zu
verteilen.
Fahren Sie nicht schneller als 80
km/h. Fahren Sie nach Möglichkeitnicht langsamer als 20 km/h.
Wenn Sie während der Fahrt
ungewöhnliche Vibrationen,
Störungen des Fahrbetriebs oder
eine ungewöhnliche
Geräuschentwicklung feststellen,
reduzieren Sie die Geschwindigkeit
und fahren Sie vorsichtig weiter, bis
Sie das Fahrzeug sicher am
Straßenrand anhalten können. Rufen Sie einen Pannenhilfsdienst
oder einen Abschleppdienst zu Hilfe.
Bei der Verwendung des Tire Mobility
Kit werden möglicherweise die
Reifendrucksensoren und das Rad
durch das Dichtmittel beschädigt. Wir
empfehlen, das System in einer
HYUNDAI-Vertragswerkstattinspizieren zu lassen.
Reifenluftdruck aufbauen
1. Stoppen Sie nach einer
Fahrstrecke von ca. 7~10 km
(oder ca. 10 Minuten) an einer
geeigneten Stelle.
2. Schrauben Sie den Verbindungsschlauch (9) des
Kompressors direkt auf das
Reifenventil.
3. Schließen Sie das Netzkabel des Kompressors an die Steckdose
des Fahrzeugs an.
OAD065014OLMF064106
Page 455 of 572

6-34
Pannenhilfe

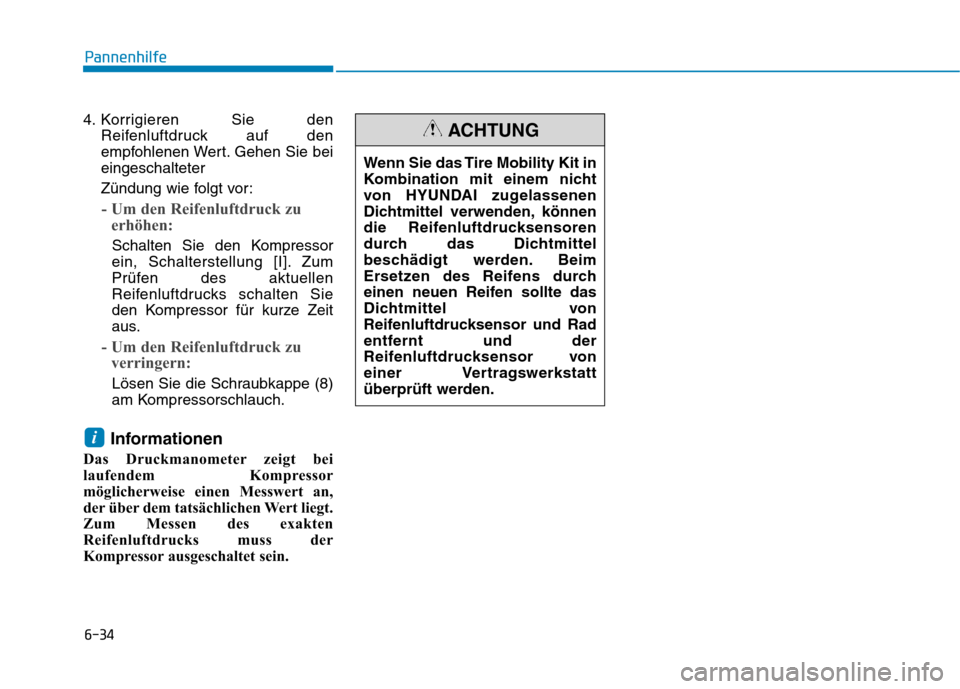

4. Korrigieren Sie denReifenluftdruck auf den
empfohlenen Wert. Gehen Sie beieingeschalteter
Zündung wie folgt vor:
- Um den Reifenluftdruck zuerhöhen:
Schalten Sie den Kompressor
ein, Schalterstellung [I]. Zum
Prüfen des aktuellen
Reifenluftdrucks schalten Sie
den Kompressor für kurze Zeit
aus.
- Um den Reifenluftdruck zu verringern:
Lösen Sie die Schraubkappe (8)
am Kompressorschlauch.
Informationen
Das Druckmanometer zeigt bei
laufendem Kompressor
möglicherweise einen Messwert an,
der über dem tatsächlichen Wert liegt.
Zum Messen des exakten
Reifenluftdrucks muss der
Kompressor ausgeschaltet sein.
i
Wenn Sie das Tire Mobility Kit in
Kombination mit einem nicht
von HYUNDAI zugelassenen
Dichtmittel verwenden, können
die Reifenluftdrucksensoren
durch das Dichtmittel
beschädigt werden. Beim
Ersetzen des Reifens durch
einen neuen Reifen sollte das
Dichtmittel von
Reifenluftdrucksensor und Rad
entfernt und der
Reifenluftdrucksensor von
einer Vertragswerkstatt
überprüft werden.
ACHTUNG

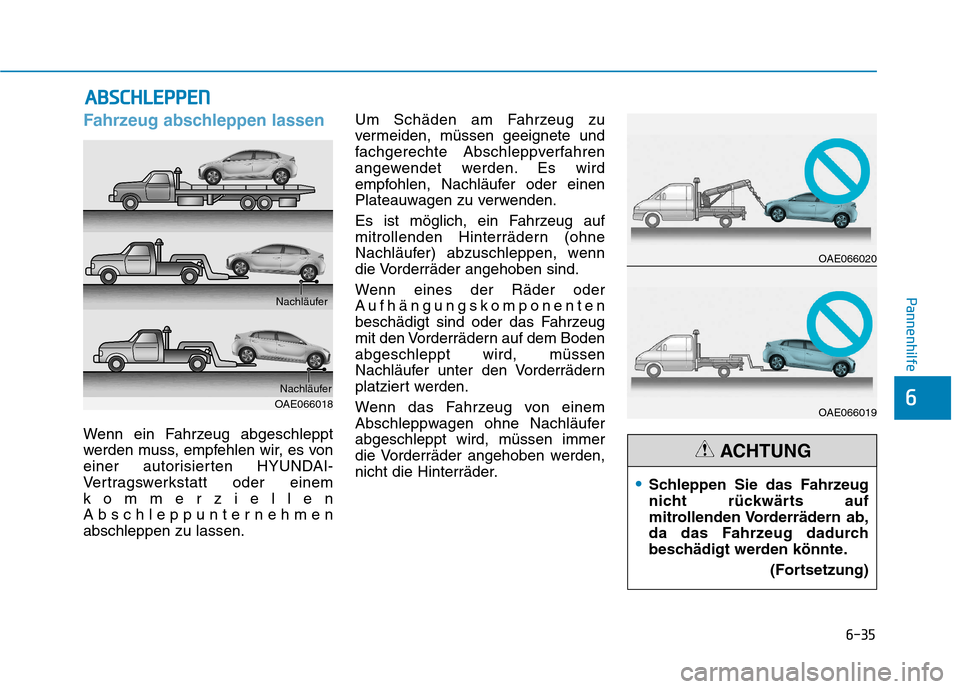

Page 456 of 572

6-35
Pannenhilfe
6
Fahrzeug abschleppen lassen
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einer autorisierten HYUNDAI-
Vertragswerkstatt oder einem
kommerziellen
Abschleppunternehmenabschleppen zu lassen.Um Schäden am Fahrzeug zu
vermeiden, müssen geeignete und
fachgerechte Abschleppverfahren
angewendet werden. Es wird
empfohlen, Nachläufer oder einen
Plateauwagen zu verwenden.
Es ist möglich, ein Fahrzeug auf
mitrollenden Hinterrädern (ohne
Nachläufer) abzuschleppen, wenn
die Vorderräder angehoben sind.
Wenn eines der Räder oder
Aufhängungskomponenten
beschädigt sind oder das Fahrzeug
mit den Vorderrädern auf dem Bodenabgeschleppt wird, müssen
Nachläufer unter den Vorderrädern
platziert werden.
Wenn das Fahrzeug von einem
Abschleppwagen ohne Nachläuferabgeschleppt wird, müssen immer
die Vorderräder angehoben werden,
nicht die Hinterräder.
AA
BBSSCC HH LLEE PP PPEENN
OAE066018Nachläufer
Nachläufer
Schleppen Sie das Fahrzeug
nicht rückwärts auf
mitrollenden Vorderrädern ab,
da das Fahrzeug dadurch
beschädigt werden könnte.
(Fortsetzung)
ACHTUNG
OAE066020
OAE066019
Page 457 of 572

6-36
Pannenhilfe

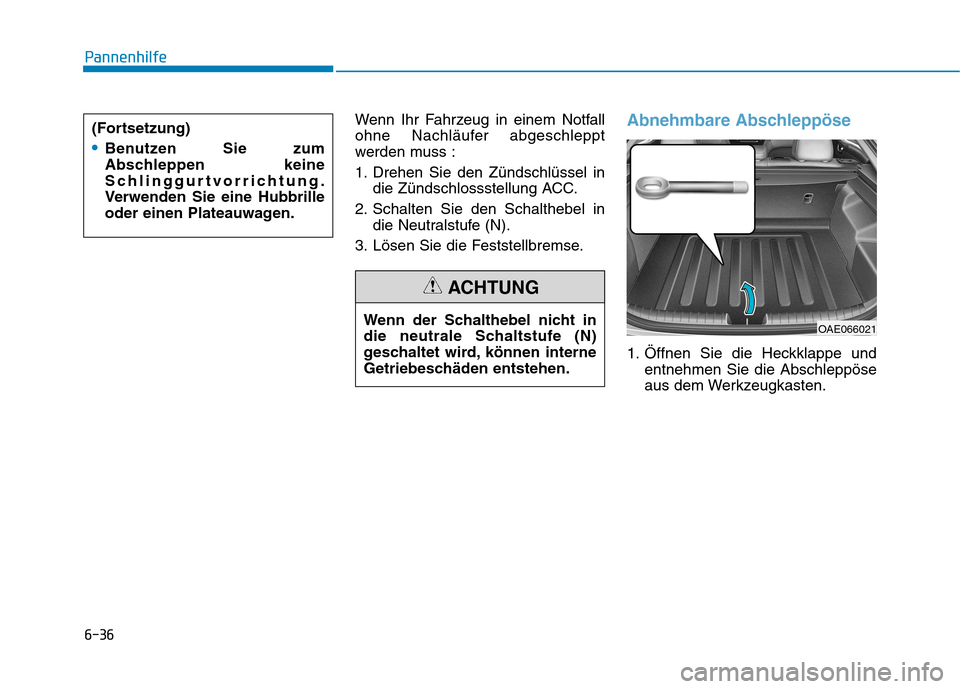

Wenn Ihr Fahrzeug in einem Notfall
ohne Nachläufer abgeschleppt
werden muss :
1. Drehen Sie den Zündschlüssel indie Zündschlossstellung ACC.
2. Schalten Sie den Schalthebel in die Neutralstufe (N).
3. Lösen Sie die Feststellbremse.Abnehmbare Abschleppöse
1. Öffnen Sie die Heckklappe und entnehmen Sie die Abschleppöse
aus dem Werkzeugkasten.
Wenn der Schalthebel nicht in
die neutrale Schaltstufe (N)
geschaltet wird, können interne
Getriebeschäden entstehen.
ACHTUNG
OAE066021
(Fortsetzung)
Benutzen Sie zum
Abschleppen keine
Schlinggurtvorrichtung.
Verwenden Sie eine Hubbrille
oder einen Plateauwagen.
Page 458 of 572

6-37
Pannenhilfe
6

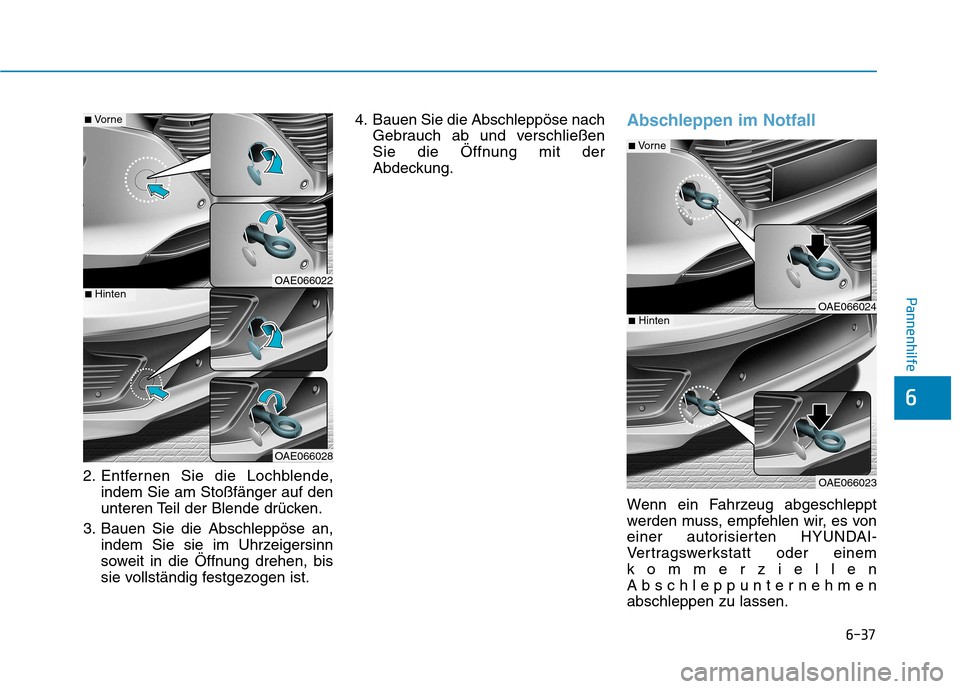

2. Entfernen Sie die Lochblende,indem Sie am Stoßfänger auf den
unteren Teil der Blende drücken.
3. Bauen Sie die Abschleppöse an, indem Sie sie im Uhrzeigersinn
soweit in die Öffnung drehen, bis
sie vollständig festgezogen ist. 4. Bauen Sie die Abschleppöse nach
Gebrauch ab und verschließen
Sie die Öffnung mit der
Abdeckung.
Abschleppen im Notfall
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einer autorisierten HYUNDAI-
Vertragswerkstatt oder einem
kommerziellen
Abschleppunternehmenabschleppen zu lassen.
OAE066024
OAE066023
■Vo r n e
■ Hinten
OAE066022
OAE066028
■Vo r n e
■ Hinten
Page 459 of 572

6-38

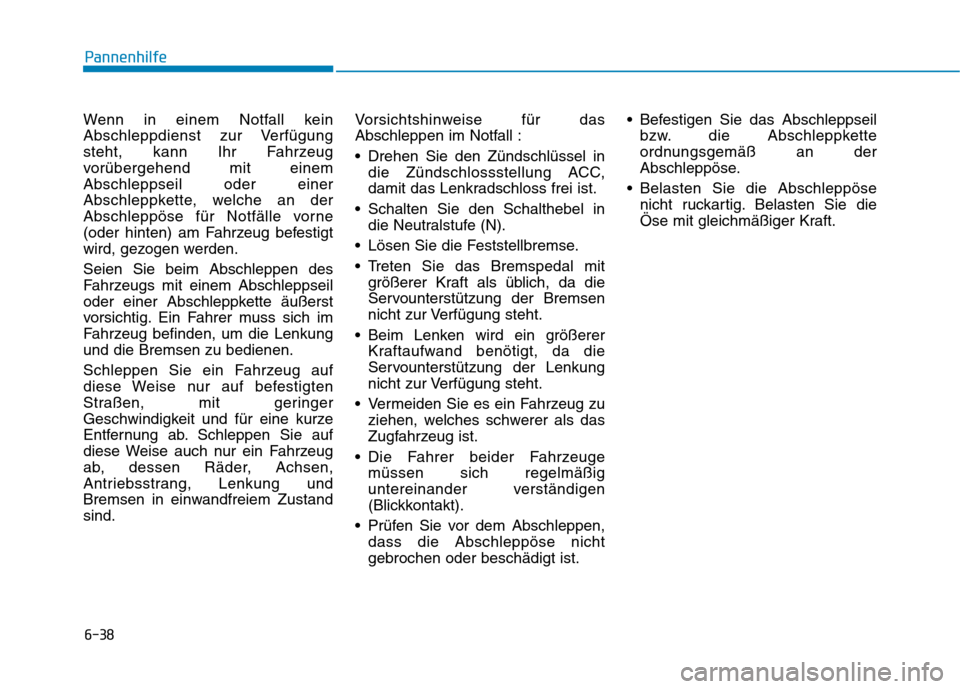

Wenn in einem Notfall kein
Abschleppdienst zur Verfügung
steht, kann Ihr Fahrzeug
vorübergehend mit einemAbschleppseil oder einer
Abschleppkette, welche an der
Abschleppöse für Notfälle vorne
(oder hinten) am Fahrzeug befestigt
wird, gezogen werden. Seien Sie beim Abschleppen des
Fahrzeugs mit einem Abschleppseil
oder einer Abschleppkette äußerst
vorsichtig. Ein Fahrer muss sich im
Fahrzeug befinden, um die Lenkungund die Bremsen zu bedienen.
Schleppen Sie ein Fahrzeug auf
diese Weise nur auf befestigten
Straßen, mit geringer
Geschwindigkeit und für eine kurze
Entfernung ab. Schleppen Sie auf
diese Weise auch nur ein Fahrzeug
ab, dessen Räder, Achsen,
Antriebsstrang, Lenkung und
Bremsen in einwandfreiem Zustandsind.
Vorsichtshinweise für das
Abschleppen im Notfall :
Drehen Sie den Zündschlüssel in
die Zündschlossstellung ACC,
damit das Lenkradschloss frei ist.
Schalten Sie den Schalthebel in die Neutralstufe (N).
Lösen Sie die Feststellbremse.
Treten Sie das Bremspedal mit größerer Kraft als üblich, da die
Servounterstützung der Bremsen
nicht zur Verfügung steht.
Beim Lenken wird ein größerer Kraftaufwand benötigt, da die
Servounterstützung der Lenkung
nicht zur Verfügung steht.
Vermeiden Sie es ein Fahrzeug zu ziehen, welches schwerer als das
Zugfahrzeug ist.
Die Fahrer beider Fahrzeuge müssen sich regelmäßig
untereinander verständigen
(Blickkontakt).
Prüfen Sie vor dem Abschleppen, dass die Abschleppöse nichtgebrochen oder beschädigt ist. Befestigen Sie das Abschleppseil
bzw. die Abschleppkette
ordnungsgemäß an der
Abschleppöse.
Belasten Sie die Abschleppöse nicht ruckartig. Belasten Sie die
Öse mit gleichmäßiger Kraft.
Pannenhilfe
Page 460 of 572

6-39
Pannenhilfe
6

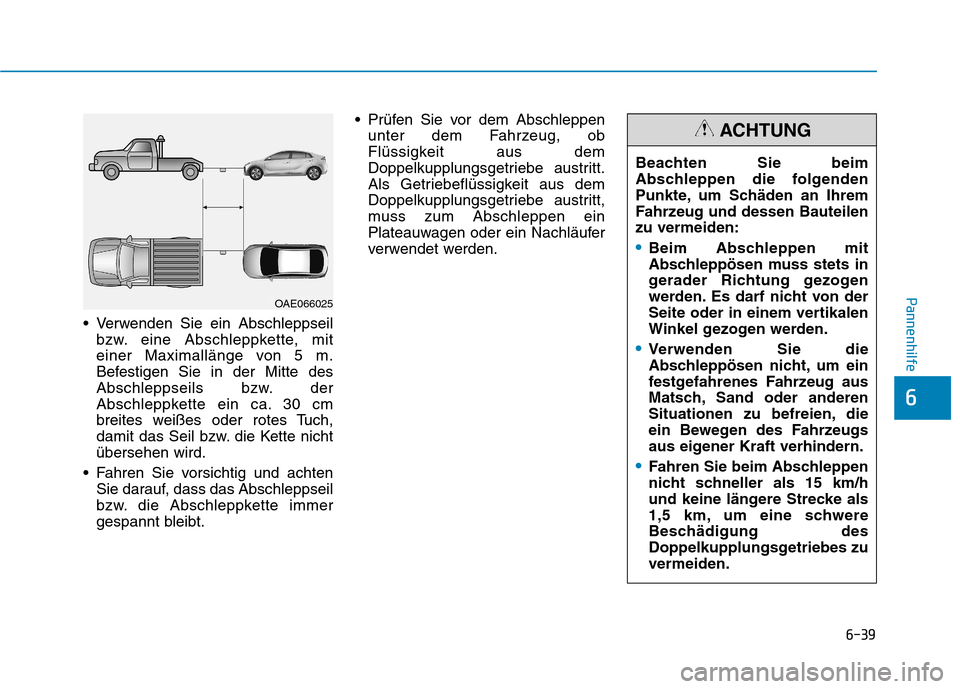

Verwenden Sie ein Abschleppseilbzw. eine Abschleppkette, mit
einer Maximallänge von 5 m.
Befestigen Sie in der Mitte des
Abschleppseils bzw. der
Abschleppkette ein ca. 30 cm
breites weißes oder rotes Tuch,
damit das Seil bzw. die Kette nichtübersehen wird.
Fahren Sie vorsichtig und achten Sie darauf, dass das Abschleppseil
bzw. die Abschleppkette immer
gespannt bleibt. Prüfen Sie vor dem Abschleppen
unter dem Fahrzeug, ob
Flüssigkeit aus dem
Doppelkupplungsgetriebe austritt.
Als Getriebeflüssigkeit aus dem
Doppelkupplungsgetriebe austritt,
muss zum Abschleppen ein
Plateauwagen oder ein Nachläufer
verwendet werden. Beachten Sie beim
Abschleppen die folgenden
Punkte, um Schäden an Ihrem
Fahrzeug und dessen Bauteilenzu vermeiden:
Beim Abschleppen mit
Abschleppösen muss stets in
gerader Richtung gezogen
werden. Es darf nicht von der
Seite oder in einem vertikalen
Winkel gezogen werden.
Verwenden Sie die
Abschleppösen nicht, um ein
festgefahrenes Fahrzeug aus
Matsch, Sand oder anderen
Situationen zu befreien, die
ein Bewegen des Fahrzeugs
aus eigener Kraft verhindern.
Fahren Sie beim Abschleppen
nicht schneller als 15 km/h
und keine längere Strecke als
1,5 km, um eine schwere
Beschädigung des
Doppelkupplungsgetriebes zuvermeiden.
ACHTUNG
