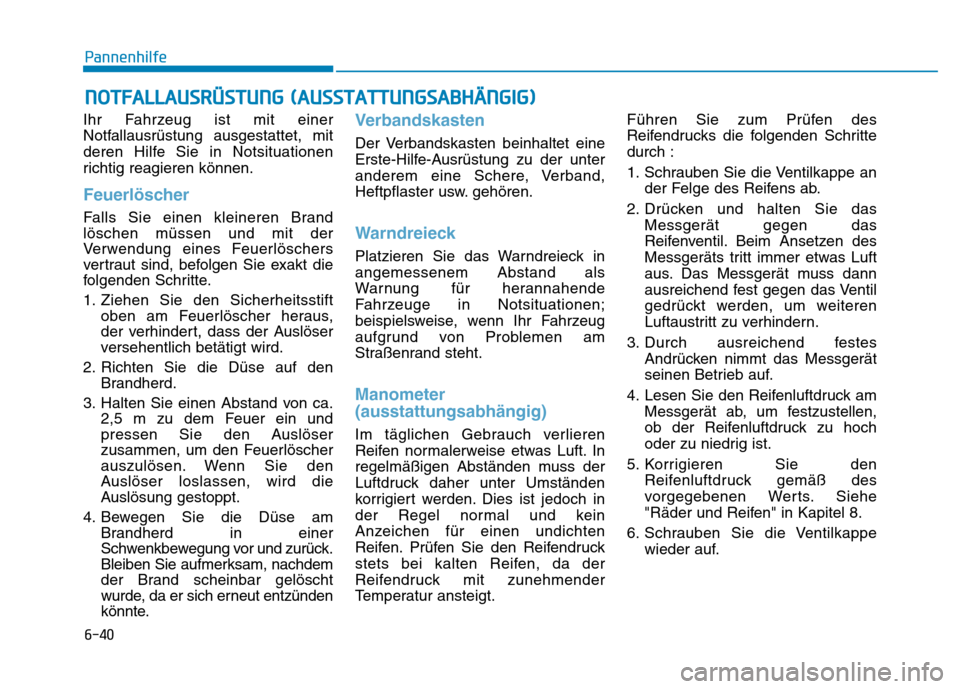

Ihr Fahrzeug ist mit einer
Notfallausrüstung ausgestattet, mit
deren Hilfe Sie in Notsituationen
richtig reagieren können.
Feuerlöscher
Falls Sie einen kleineren Brand löschen müssen und mit der
Verwendung eines Feuerlöschers
vertraut sind, befolgen Sie exakt die
folgenden Schritte.
1. Ziehen Sie den Sicherheitsstiftoben am Feuerlöscher heraus,
der verhindert, dass der Auslöser
versehentlich betätigt wird.
2. Richten Sie die Düse auf den Brandherd.
3. Halten Sie einen Abstand von ca. 2,5 m zu dem Feuer ein und
pressen Sie den Auslöser
zusammen, um den Feuerlöscher
auszulösen. Wenn Sie den
Auslöser loslassen, wird die
Auslösung gestoppt.
4. Bewegen Sie die Düse am Brandherd in einer
Schwenkbewegung vor und zurück.
Bleiben Sie aufmerksam, nachdem
der Brand scheinbar gelöscht
wurde, da er sich erneut entzünden
könnte.
Verbandskasten
Der Verbandskasten beinhaltet eine
Erste-Hilfe-Ausrüstung zu der unter
anderem eine Schere, Verband,
Heftpflaster usw. gehören.
Warndreieck
Platzieren Sie das Warndreieck in angemessenem Abstand als
Warnung für herannahende
Fahrzeuge in Notsituationen;
beispielsweise, wenn Ihr Fahrzeug
aufgrund von Problemen am
Straßenrand steht.
Manometer (ausstattungsabhängig)
Im täglichen Gebrauch verlieren
Reifen normalerweise etwas Luft. In
regelmäßigen Abständen muss der
Luftdruck daher unter Umständen
korrigiert werden. Dies ist jedoch in
der Regel normal und kein
Anzeichen für einen undichten
Reifen. Prüfen Sie den Reifendruck
stets bei kalten Reifen, da der
Reifendruck mit zunehmender
Temperatur ansteigt. Führen Sie zum Prüfen des
Reifendrucks die folgenden Schrittedurch :
1. Schrauben Sie die Ventilkappe an
der Felge des Reifens ab.
2. Drücken und halten Sie das Messgerät gegen das
Reifenventil. Beim Ansetzen des
Messgeräts tritt immer etwas Luft
aus. Das Messgerät muss dann
ausreichend fest gegen das Ventil
gedrückt werden, um weiteren
Luftaustritt zu verhindern.
3. Durch ausreichend festes Andrücken nimmt das Messgerät
seinen Betrieb auf.
4. Lesen Sie den Reifenluftdruck am Messgerät ab, um festzustellen,
ob der Reifenluftdruck zu hoch
oder zu niedrig ist.
5. Korrigieren Sie den Reifenluftdruck gemäß des
vorgegebenen Werts. Siehe
"Räder und Reifen" in Kapitel 8.
6. Schrauben Sie die Ventilkappe wieder auf.
NNOO TTFFAA LLLLAA UU SSRR ÜÜ SSTT UU NNGG (( AA UU SSSSTT AA TTTTUU NNGGSSAA BBHH ÄÄNN GGIIGG ))
Pannenhilfe
6-40

7
Wartung
7
Wartung
Motorraum ..............................................................7-3
Wartungsarbeiten ..................................................7-4Verantwortung des Besitzers .........................................7-4
Sicherheitshinweise für die Wartung durch den Halter............................................................................7-4
Wartung durch den fahrzeughalter ....................7-5 Wartungsplan für die Wartung durch den
Fahrzeughalter ...................................................................7-6
Planmässige wartungsarbeiten ............................7-8
Erläuterung der zu wartenden positionen .......7-15
Motoröl ..................................................................7-17 Motorölstand prüfen ......................................................7-17
Überprüfen von Motoröl und - filter ........................7-18
Motor-/wandlerkühlmittel ..................................7-19 Kühlmittelstand prüfen ..................................................7-19
Kühlmittel wechseln ........................................................7-23
Riemen für hybrid-starter und generator
(HSG) .....................................................................7-24 Überprüfen des Riemens für Hybrid-Starter und
Generator (HSG) ..............................................................7-24
Bremsflüssigkeit ...................................................7-24 Füllstand der Bremsflüssigkeit prüfen.......................7-24
Waschwasser ........................................................7-25 Füllstand des Waschwasserbehälters prüfen ..........7-25 Feststellbremse ....................................................7-26
Feststellbremse prüfen ..................................................7-26
Luftfilter ................................................................7-27 Filter ersetzen..................................................................7-27
Luftfilter der klimaanlage...................................7-28 Filter prüfen .....................................................................7-28
Wischerblätter ......................................................7-30 Wischerblätter prüfen ....................................................7-30
Wischerblätter ersetzen ................................................7-30
Batterie (12 volt)..................................................7-33 Optimale Batteriewartung .............................................7-34
Aufkleber Batteriekapazität .........................................7-34
Batterie laden...................................................................7-35
Komponenten, die ein Reset benötigen ....................7-36
Reifen und räder ..................................................7-37 Reifenpflege .....................................................................7-37
Empfohlener Reifenluftdruck für kalte Reifen .......7-38
Reifenluftdruck prüfen ..................................................7-39
Reifen tauschen...............................................................7-40
Räder einstellen und auswuchten...............................7-41
Reifen ersetzen ...............................................................7-41
Felgen ersetzen ...............................................................7-42
7

Reifentraktion ..................................................................7-42
Reifenwartung..................................................................7-43
Kennzeichnungen auf den Reifenflanken ................7-43
Niederquerschnittsreifen ...............................................7-47
Sicherungen ..........................................................7-48 Sicherungen ersetzen (Fahrzeuginnenraum) ...........7-49
Sicherungen ersetzen (Motorraum) ...........................7-51
Beschreibung der Sicherungs- und Relaiskästen...7-53
Glühlampen ...........................................................7-63 Glühlampen für Scheinwerfer, Positionsleuchte
und Blinker ersetzen ......................................................7-64Scheinwerferausrichtung (für Europa)......................7-69
Tagfahrlicht.......................................................................7-72
Seitliche Blinkleuchten ersetzen .................................7-72
Glühlampen der hinteren Kombileuchten
ersetzen .............................................................................7-73 Nebelschlusslicht .............................................................7-78
Dritte Bremsleuchte........................................................7-78
Glühlampe der Kennzeichenbeleuchtung
ersetzen .............................................................................7-78
Glühlampen der Innenraumbeleuchtung
ersetzen .............................................................................7-79 Fahrzeugpflege ....................................................7-81
Außenpflege .....................................................................7-81
Fahrzeugpflege innen ....................................................7-87
Abgasregelung ......................................................7-89 1. Regelung der Kurbelgehäuseentlüftung ...............7-89
2. Kraftstoffdampfrückführung ..................................7-89
3. System der Abgasreinigung .....................................7-90

7-3
7
Wartung
MMOOTTOO RRRRAA UU MM
1. Einfülldeckel - Motoröl
2. Messstab - Motoröl
3. Einfülldeckel - Motorkühlmittel
4. Behälter - Motorkühlmittel
5. Behälter - Wandlerkühlmittel
6. Bremsflüssigkeitsbehälter
7. Luftfilter
8. Behälter - Scheibenwaschanlage
9. Sicherungskasten
OAE076001
Die tatsächliche Ansicht des Motorraums im Fahrzeug kann von der Abbildung abweichen.

7-4
WartungW

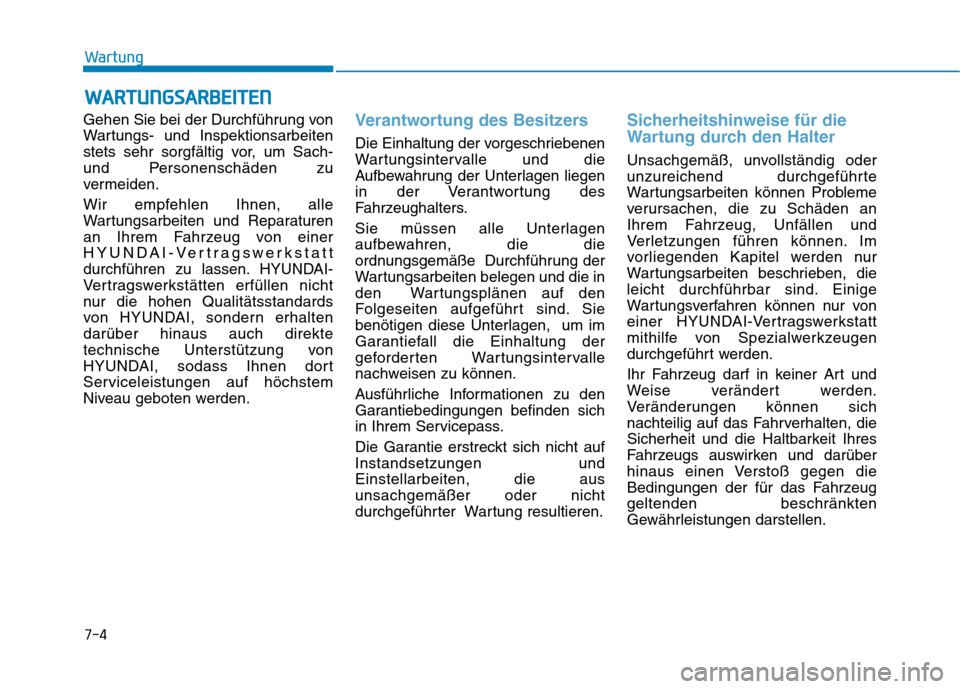

W AARRTTUU NNGGSSAA RRBB EEIITT EENN
Gehen Sie bei der Durchführung von
Wartungs- und Inspektionsarbeiten
stets sehr sorgfältig vor, um Sach-
und Personenschäden zu
vermeiden.
Wir empfehlen Ihnen, alle
Wartungsarbeiten und Reparaturen
an Ihrem Fahrzeug von einer
HYUNDAI-Vertragswerkstatt
durchführen zu lassen. HYUNDAI-
Vertragswerkstätten erfüllen nicht
nur die hohen Qualitätsstandards
von HYUNDAI, sondern erhaltendarüber hinaus auch direkte
technische Unterstützung von
HYUNDAI, sodass Ihnen dort
Serviceleistungen auf höchstem
Niveau geboten werden.Verantwortung des Besitzers
Die Einhaltung der vorgeschriebenen
Wartungsintervalle und die
Aufbewahrung der Unterlagen liegen
in der Verantwortung des
Fahrzeughalters.
Sie müssen alle Unterlagen
aufbewahren, die die
ordnungsgemäße Durchführung der
Wartungsarbeiten belegen und die in
den Wartungsplänen auf den
Folgeseiten aufgeführt sind. Sie
benötigen diese Unterlagen, um im
Garantiefall die Einhaltung der
geforderten Wartungsintervalle
nachweisen zu können.
Ausführliche Informationen zu den
Garantiebedingungen befinden sich
in Ihrem Servicepass.
Die Garantie erstreckt sich nicht auf Instandsetzungen undEinstellarbeiten, die ausunsachgemäßer oder nicht
durchgeführter Wartung resultieren.
Sicherheitshinweise für die
Wartung durch den Halter
Unsachgemäß, unvollständig oder
unzureichend durchgeführte
Wartungsarbeiten können Probleme
verursachen, die zu Schäden an
Ihrem Fahrzeug, Unfällen und
Verletzungen führen können. Im
vorliegenden Kapitel werden nur
Wartungsarbeiten beschrieben, die
leicht durchführbar sind. Einige
Wartungsverfahren können nur von
einer HYUNDAI-Vertragswerkstatt
mithilfe von Spezialwerkzeugen
durchgeführt werden.
Ihr Fahrzeug darf in keiner Art und
Weise verändert werden.
Veränderungen können sich
nachteilig auf das Fahrverhalten, die
Sicherheit und die Haltbarkeit Ihres
Fahrzeugs auswirken und darüber
hinaus einen Verstoß gegen die
Bedingungen der für das Fahrzeuggeltenden beschränkten
Gewährleistungen darstellen.

7-5
7
Wartung

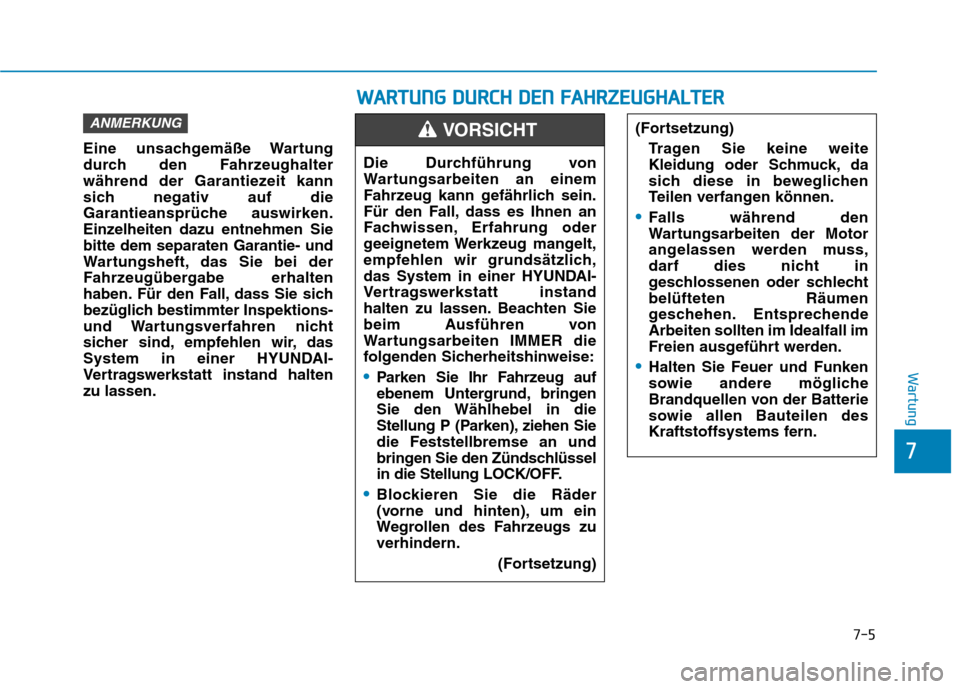

Eine unsachgemäße Wartung
durch den Fahrzeughalter
während der Garantiezeit kann
sich negativ auf die
Garantieansprüche auswirken.
Einzelheiten dazu entnehmen Siebitte dem separaten Garantie- und
Wartungsheft, das Sie bei der
Fahrzeugübergabe erhalten
haben. Für den Fall, dass Sie sich
bezüglich bestimmter Inspektions-
und Wartungsverfahren nicht
sicher sind, empfehlen wir, das
System in einer HYUNDAI-
Vertragswerkstatt instand haltenzu lassen.
ANMERKUNG
Die Durchführung von
Wartungsarbeiten an einem
Fahrzeug kann gefährlich sein.
Für den Fall, dass es Ihnen an
Fachwissen, Erfahrung oder
geeignetem Werkzeug mangelt,
empfehlen wir grundsätzlich,
das System in einer HYUNDAI-
Vertragswerkstatt instand
halten zu lassen. Beachten Sie
beim Ausführen von
Wartungsarbeiten IMMER die
folgenden Sicherheitshinweise:
Parken Sie Ihr Fahrzeug auf
ebenem Untergrund, bringen
Sie den Wählhebel in die
Stellung P (Parken), ziehen Siedie Feststellbremse an und
bringen Sie den Zündschlüssel
in die Stellung LOCK/OFF.
Blockieren Sie die Räder
(vorne und hinten), um ein
Wegrollen des Fahrzeugs zuverhindern.(Fortsetzung)
VORSICHT(Fortsetzung)
Tragen Sie keine weite
Kleidung oder Schmuck, da
sich diese in beweglichen
Teilen verfangen können.
Falls während den
Wartungsarbeiten der Motor
angelassen werden muss,
darf dies nicht in
geschlossenen oder schlechtbelüfteten Räumen
geschehen. EntsprechendeArbeiten sollten im Idealfall im
Freien ausgeführt werden.
Halten Sie Feuer und Funken
sowie andere mögliche
Brandquellen von der Batterie
sowie allen Bauteilen des
Kraftstoffsystems fern.
WW AARRTTUU NNGG DD UU RRCCHH DD EENN FF AA HH RRZZEEUU GGHH AALLTT EERR

7-6
Wartung
Nachfolgend sind
Überprüfungsvorgänge und
Inspektionen aufgeführt, die in den
angegebenen Intervallen entweder
vom Fahrzeughalter oder von einer
HYUNDAI-Vertragswerkstatt
durchgeführt werden sollten, um den
sicheren und zuverlässigen Betrieb
Ihres Fahrzeugs zu gewährleisten.
Probleme jeglicher Art sollten Sie sobald als möglich Ihrer
Vertragswerkstatt mitteilen. Entsprechende
Fahrzeuginspektionen im
Zusammenhang mit der Wartung
durch den Halter werden generell
nicht von der Garantie abgedeckt
und es können Ihnen Kosten für
Arbeitszeit, Ersatzteile und

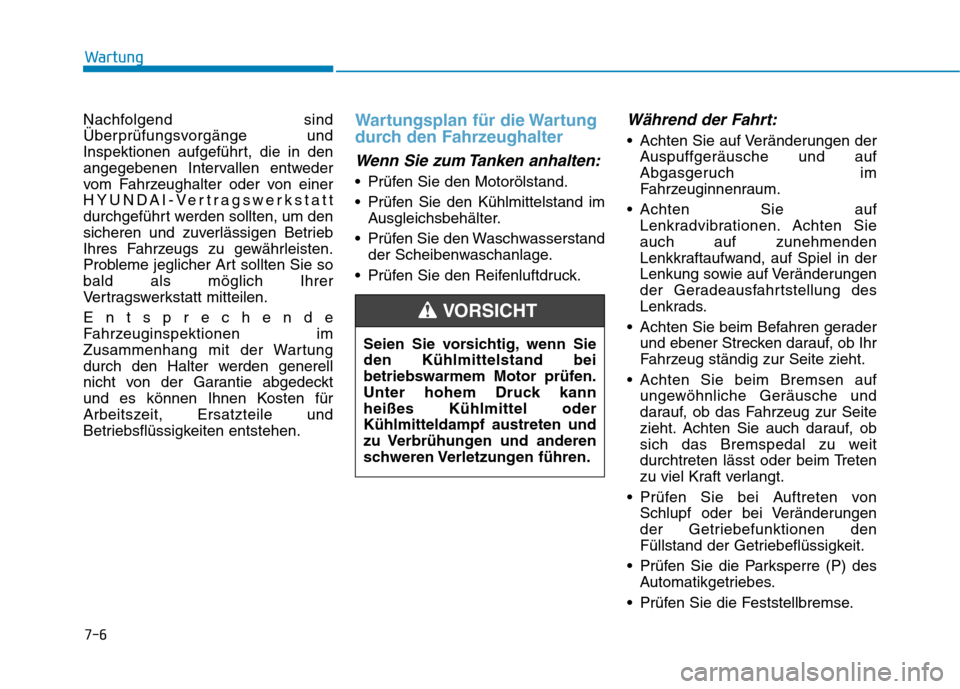

Betriebsflüssigkeiten entstehen.Wartungsplan für die Wartung
durch den Fahrzeughalter
Wenn Sie zum Tanken anhalten:
Prüfen Sie den Motorölstand.
Prüfen Sie den Kühlmittelstand imAusgleichsbehälter.
Prüfen Sie den Waschwasserstand der Scheibenwaschanlage.
Prüfen Sie den Reifenluftdruck.
Während der Fahrt:
Achten Sie auf Veränderungen der Auspuffgeräusche und auf
Abgasgeruch im
Fahrzeuginnenraum.
Achten Sie auf Lenkradvibrationen. Achten Sieauch auf zunehmenden
Lenkkraftaufwand, auf Spiel in der
Lenkung sowie auf Veränderungen
der Geradeausfahrtstellung des
Lenkrads.
Achten Sie beim Befahren gerader und ebener Strecken darauf, ob Ihr
Fahrzeug ständig zur Seite zieht.
Achten Sie beim Bremsen auf ungewöhnliche Geräusche und
darauf, ob das Fahrzeug zur Seite
zieht. Achten Sie auch darauf, ob
sich das Bremspedal zu weit
durchtreten lässt oder beim Treten
zu viel Kraft verlangt.
Prüfen Sie bei Auftreten von Schlupf oder bei Veränderungen
der Getriebefunktionen den
Füllstand der Getriebeflüssigkeit.
Prüfen Sie die Parksperre (P) des Automatikgetriebes.
Prüfen Sie die Feststellbremse.
Seien Sie vorsichtig, wenn Sieden Kühlmittelstand bei
betriebswarmem Motor prüfen.
Unter hohem Druck kannheißes Kühlmittel oderKühlmitteldampf austreten und
zu Verbrühungen und anderen
schweren Verletzungen führen.
VORSICHT

7-7
7
Wartung
Achten Sie auf ausgelaufeneFlüssigkeiten unter dem Fahrzeug
(das Austreten von
Kondenswasser während odernach Nutzung der Klimaanlage ist
normal).

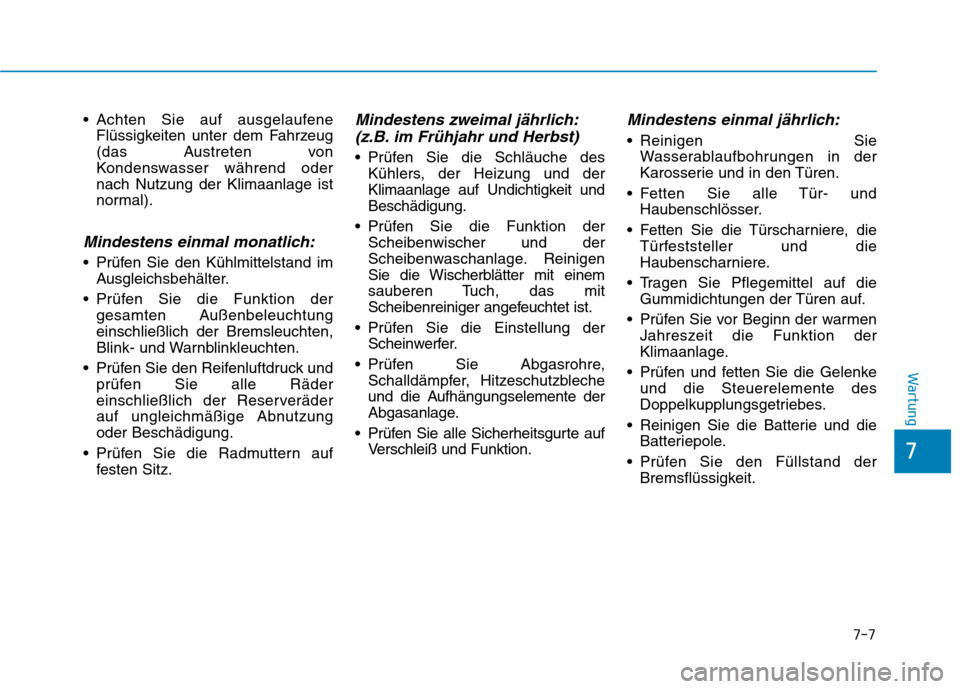

Mindestens einmal monatlich:
Prüfen Sie den Kühlmittelstand imAusgleichsbehälter.
Prüfen Sie die Funktion der gesamten Außenbeleuchtungeinschließlich der Bremsleuchten,
Blink- und Warnblinkleuchten.
Prüfen Sie den Reifenluftdruck und prüfen Sie alle Räder
einschließlich der Reserveräder
auf ungleichmäßige Abnutzungoder Beschädigung.
Prüfen Sie die Radmuttern auf festen Sitz.
Mindestens zweimal jährlich:
(z.B. im Frühjahr und Herbst)
Prüfen Sie die Schläuche des Kühlers, der Heizung und der
Klimaanlage auf Undichtigkeit undBeschädigung.
Prüfen Sie die Funktion der Scheibenwischer und der
Scheibenwaschanlage. Reinigen
Sie die Wischerblätter mit einem
sauberen Tuch, das mit
Scheibenreiniger angefeuchtet ist.
Prüfen Sie die Einstellung der Scheinwerfer.
Prüfen Sie Abgasrohre, Schalldämpfer, Hitzeschutzbleche
und die Aufhängungselemente der
Abgasanlage.
Prüfen Sie alle Sicherheitsgurte auf Verschleiß und Funktion.
Mindestens einmal jährlich:
Reinigen SieWasserablaufbohrungen in der
Karosserie und in den Türen.
Fetten Sie alle Tür- und Haubenschlösser.
Fetten Sie die Türscharniere, die Türfeststeller und die
Haubenscharniere.
Tragen Sie Pflegemittel auf die Gummidichtungen der Türen auf.
Prüfen Sie vor Beginn der warmen Jahreszeit die Funktion der
Klimaanlage.
Prüfen und fetten Sie die Gelenke und die Steuerelemente des
Doppelkupplungsgetriebes.
Reinigen Sie die Batterie und die Batteriepole.
Prüfen Sie den Füllstand der Bremsflüssigkeit.

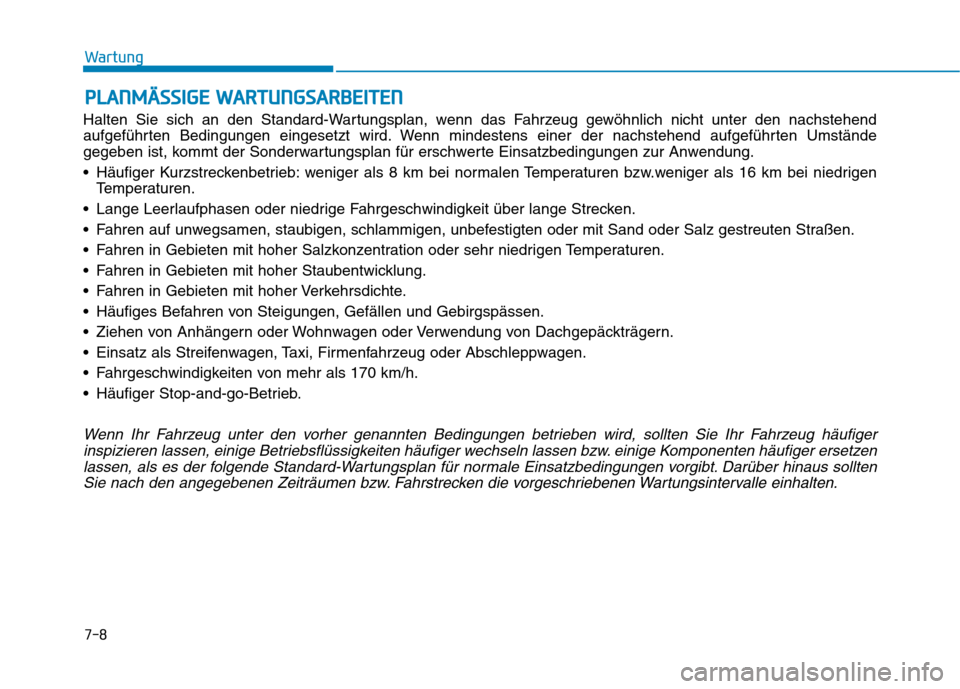

PPLLAA NN MM ÄÄSSSSIIGG EE WW AARRTTUU NNGGSSAA RRBB EEIITT EENN
Halten Sie sich an den Standard-Wartungsplan, wenn das Fahrzeug gewöhnlich nicht unter den nachstehend
aufgeführten Bedingungen eingesetzt wird. Wenn mindestens einer der nachstehend aufgeführten Umstände
gegeben ist, kommt der Sonderwartungsplan für erschwerte Einsatzbedingungen zur Anwendung.
Häufiger Kurzstreckenbetrieb: weniger als 8 km bei normalen Temperaturen bzw.weniger als 16 km bei niedrigen
Temperaturen.
Lange Leerlaufphasen oder niedrige Fahrgeschwindigkeit über lange Strecken.
Fahren auf unwegsamen, staubigen, schlammigen, unbefestigten oder mit Sand oder Salz gestreuten Straßen.
Fahren in Gebieten mit hoher Salzkonzentration oder sehr niedrigen Temperaturen.
Fahren in Gebieten mit hoher Staubentwicklung.
Fahren in Gebieten mit hoher Verkehrsdichte.
Häufiges Befahren von Steigungen, Gefällen und Gebirgspässen.
Ziehen von Anhängern oder Wohnwagen oder Verwendung von Dachgepäckträgern.
Einsatz als Streifenwagen, Taxi, Firmenfahrzeug oder Abschleppwagen.
Fahrgeschwindigkeiten von mehr als 170 km/h.
Häufiger Stop-and-go-Betrieb.
Wenn Ihr Fahrzeug unter den vorher genannten Bedingungen betrieben wird, sollten Sie Ihr Fahrzeug häufiger inspizieren lassen, einige Betriebsflüssigkeiten häufiger wechseln lassen bzw. einige Komponenten häufiger ersetzenlassen, als es der folgende Standard-Wartungsplan für normale Einsatzbedingungen vorgibt. Darüber hinaus sollten Sie nach den angegebenen Zeiträumen bzw. Fahrstrecken die vorgeschriebenen Wartungsintervalle einhalten.
7-8
Wartung

7-9
7
WartungI : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.*1
: Prüfen Sie alle 500 km oder vor langen Fahrten den Motorölstand und stellen Sie sicher, dass kein Motoröl austritt.
* 2
: Falls keine hochfertigen Benzinkraftstoffe gemäß der europäischen Kraftstoffnorm (EN228) bzw. kein gleichwertiges Produkt
mit Kraftstoffzusätzen verfügbar ist, wird eine Flasche mit Kraftstoffzusätzen empfohlen. Die Additive nebst Anleitung
erhalten Sie bei Ihrer HYUNDAI-Vertragswerkstatt. Vermischen Sie sie nicht mit anderen Kraftstoffzusätzen.

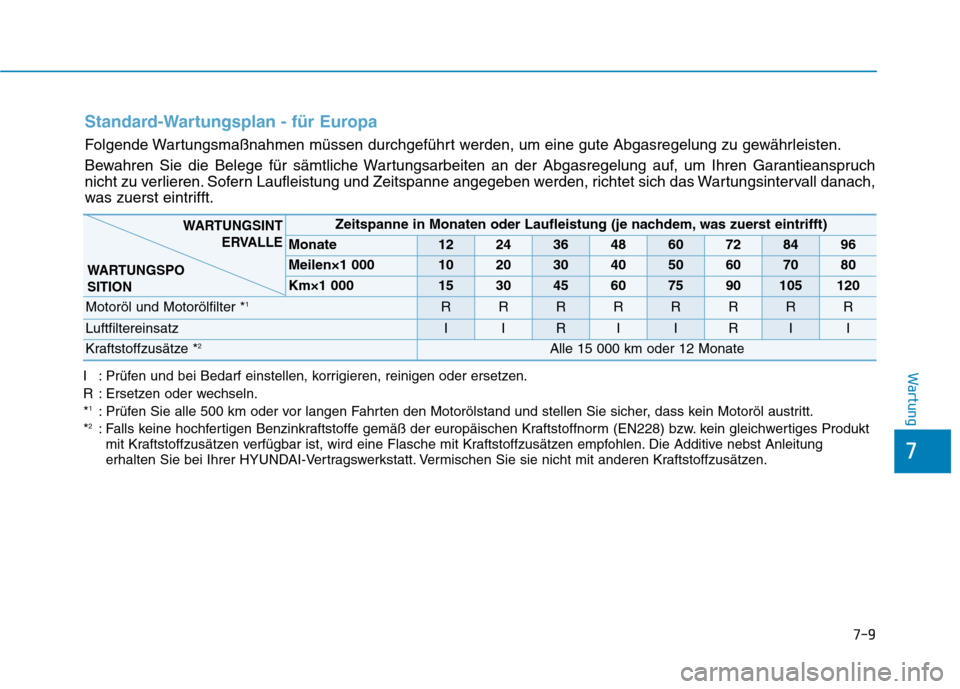

Standard-Wartungsplan - für Europa
Folgende Wartungsmaßnahmen müssen durchgeführt werden, um eine gute Abgasregelung zu gewährleisten.
Bewahren Sie die Belege für sämtliche Wartungsarbeiten an der Abgasregelung auf, um Ihren Garantieanspruch
nicht zu verlieren. Sofern Laufleistung und Zeitspanne angegeben werden, richtet sich das Wartungsintervall danach,
was zuerst eintrifft.
Zeitspanne in Monaten oder Laufleistung (je nachdem, was zuerst eintrifft)
Monate1224364860728496
Meilen×1 0001020304050607080
Km×1 000153045607590105120
Motoröl und Motorölfilter * 1RRRRRRRR
LuftfiltereinsatzIIRIIRII
Kraftstoffzusätze *2Alle 15 000 km oder 12 Monate
WARTUNGSINT
ERVALLE
WARTUNGSPO SITION
