3-46
Funzioni di utilità del vostro veicolo

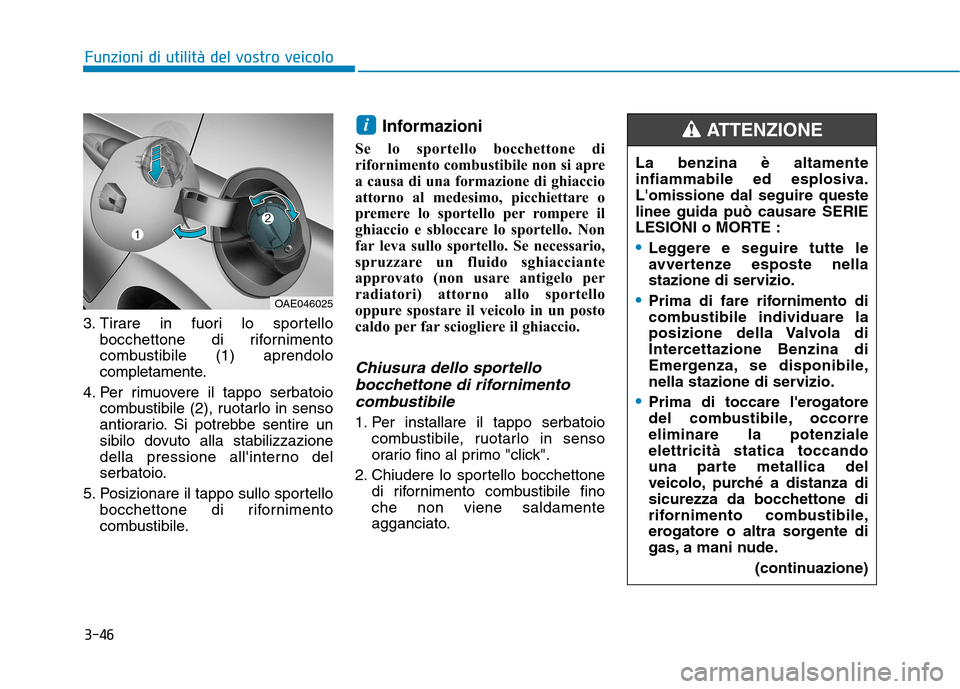

3. Tirare in fuori lo sportellobocchettone di rifornimento
combustibile (1) aprendolo
completamente.
4. Per rimuovere il tappo serbatoio combustibile (2), ruotarlo in senso
antiorario. Si potrebbe sentire un
sibilo dovuto alla stabilizzazione
della pressione all'interno del
serbatoio.
5. Posizionare il tappo sullo sportello bocchettone di rifornimento
combustibile. Informazioni
Se lo sportello bocchettone di
rifornimento combustibile non si apre
a causa di una formazione di ghiaccio
attorno al medesimo, picchiettare o
premere lo sportello per rompere il
ghiaccio e sbloccare lo sportello. Non
far leva sullo sportello. Se necessario,
spruzzare un fluido sghiacciante
approvato (non usare antigelo per
radiatori) attorno allo sportello
oppure spostare il veicolo in un posto
caldo per far sciogliere il ghiaccio.
Chiusura dello sportello bocchettone di rifornimentocombustibile
1. Per installare il tappo serbatoio combustibile, ruotarlo in senso
orario fino al primo "click".
2. Chiudere lo sportello bocchettone di rifornimento combustibile finoche non viene saldamente
agganciato.
i
OAE046025 La benzina è altamente
infiammabile ed esplosiva.L'omissione dal seguire questelinee guida può causare SERIE
LESIONI o MORTE :
Leggere e seguire tutte le
avvertenze esposte nella
stazione di servizio.
Prima di fare rifornimento di
combustibile individuare la
posizione della Valvola di
Intercettazione Benzina di
Emergenza, se disponibile,
nella stazione di servizio.
Prima di toccare l'erogatore
del combustibile, occorreeliminare la potenzialeelettricità statica toccando
una parte metallica del
veicolo, purché a distanza di
sicurezza da bocchettone di
rifornimento combustibile,
erogatore o altra sorgente di
gas, a mani nude.
(continuazione)
ATTENZIONE

3-47
Funzioni di utilità del vostro veicolo
3
(continuazione)
Non usare telefoni cellulari
mentre si fa rifornimento. Lacorrente elettrica e/o le
interferenze elettroniche
generate dai telefoni cellularipossono potenzialmente
infiammare i vapori di
combustibile e causare unincendio.
Non risalire a bordo del
veicolo una volta iniziato il
rifornimento di combustibile.
Potreste generare la
formazione di elettricità
statica toccando, sfregando o
strisciando contro materiali o
tessuti in grado di produrre
elettricità statica. Una scaricadi elettricità statica potrebbe
infiammare i vapori di
combustibile e causare unincendio.(continuazione)
(continuazione)
Se si deve risalire a bordo del
veicolo, occorre prima
eliminare nuovamente ogni
rischio di scarica di elettricità
statica toccando una parte
metallica del veicolo, purché
distante da bocchettone di
rifornimento combustibile,
erogatore o altra sorgente di
benzina, a mani nude.
Quando si fa rifornimento di
combustibile, spostare
sempre la leva cambio nella
posizione P (Parcheggio),inserire il freno distazionamento e smistare il
commutatore di accensione
nella posizione LOCK/OFF. Le
scintille prodotte daicomponenti elettrici correlati
al motore potrebbero
infiammare i vapori di
combustibile e causare unincendio. (continuazione)
(continuazione)
Quando si usa una tanica di
combustibile approvata, avere
cura di appoggiare la tanica a
terra prima di effettuare il
rifornimento di combustibile.Una scarica di elettricitàstatica dalla tanica potrebbe
infiammare i vapori di
combustibile e causare un
incendio. Una volta iniziato il
rifornimento di combustibile,occorre mantenere il contatto
tra la propria mano nuda e il
veicolo fino a rifornimentoultimato.
Usare solo taniche per
combustibile in plastica
approvate destinate al
trasporto e alla conservazionedi benzina.
Non usare fiammiferi o accendini e non fumare olasciare una sigaretta accesa
a bordo del veicolo quando ci
si trova in una stazione di
servizio, specie durante il
rifornimento di combustibile.
(continuazione)

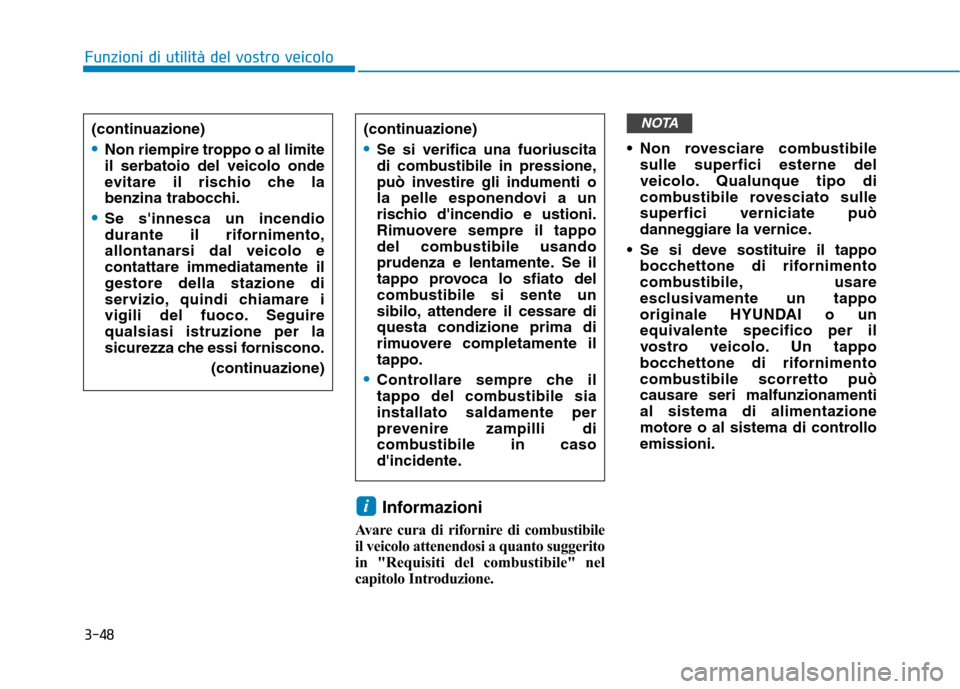

3-48Informazioni
Avare cura di rifornire di combustibile
il veicolo attenendosi a quanto suggerito
in "Requisiti del combustibile" nel
capitolo Introduzione. Non rovesciare combustibile
sulle superfici esterne del
veicolo. Qualunque tipo di
combustibile rovesciato sullesuperfici verniciate può
danneggiare la vernice.
Se si deve sostituire il tappo bocchettone di rifornimento
combustibile, usare
esclusivamente un tappo
originale HYUNDAI o un
equivalente specifico per il
vostro veicolo. Un tappo
bocchettone di rifornimento
combustibile scorretto puòcausare seri malfunzionamential sistema di alimentazione
motore o al sistema di controlloemissioni.
NOTA
i
Funzioni di utilità del vostro veicolo
(continuazione)
Se si verifica una fuoriuscita
di combustibile in pressione,
può investire gli indumenti o
la pelle esponendovi a un
rischio d'incendio e ustioni.
Rimuovere sempre il tappo
del combustibile usando
prudenza e lentamente. Se il
tappo provoca lo sfiato del
combustibile si sente un
sibilo, attendere il cessare diquesta condizione prima di
rimuovere completamente iltappo.
Controllare sempre che il
tappo del combustibile siainstallato saldamente per
prevenire zampilli di
combustibile in caso
d'incidente.
(continuazione)
Non riempire troppo o al limite il serbatoio del veicolo onde
evitare il rischio che la
benzina trabocchi.
Se s'innesca un incendio
durante il rifornimento,
allontanarsi dal veicolo econtattare immediatamente il
gestore della stazione di
servizio, quindi chiamare i
vigili del fuoco. Seguirequalsiasi istruzione per la
sicurezza che essi forniscono.
(continuazione)

3-49
Funzioni di utilità del vostro veicolo
3

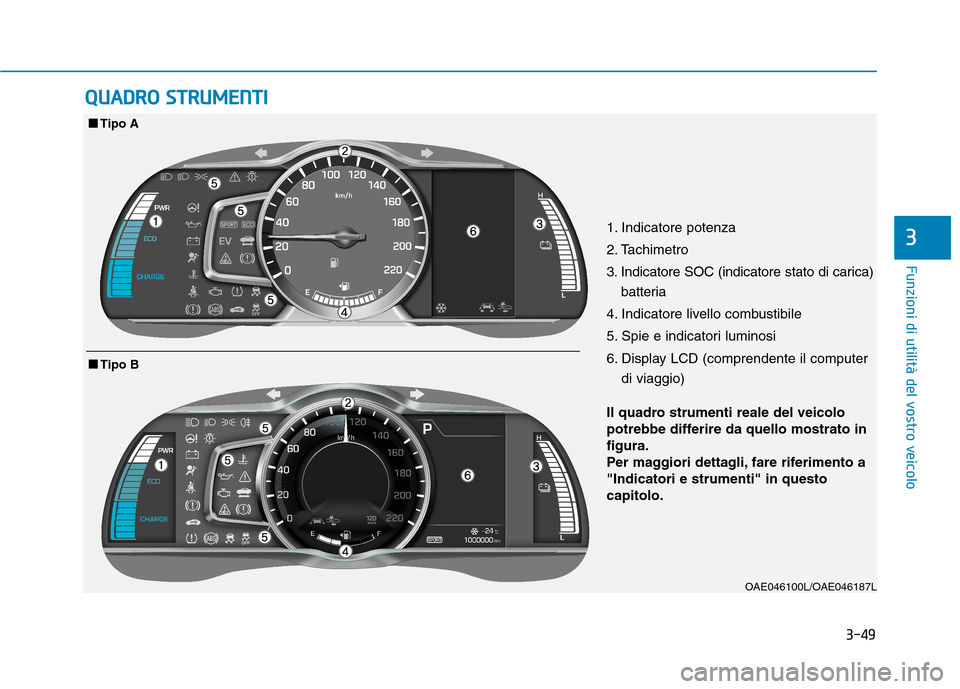

QQUUAADDRROO SS TT RR UU MM EENN TTII
1. Indicatore potenza
2. Tachimetro
3. Indicatore SOC (indicatore stato di carica)
batteria
4. Indicatore livello combustibile
5. Spie e indicatori luminosi
6. Display LCD (comprendente il computer di viaggio)
OAE046100L/OAE046187L
■■Tipo B
■■Tipo A
Il quadro strumenti reale del veicolo
potrebbe differire da quello mostrato infigura.
Per maggiori dettagli, fare riferimento a"Indicatori e strumenti" in questocapitolo.

3-50
Funzioni di utilità del vostro veicolo

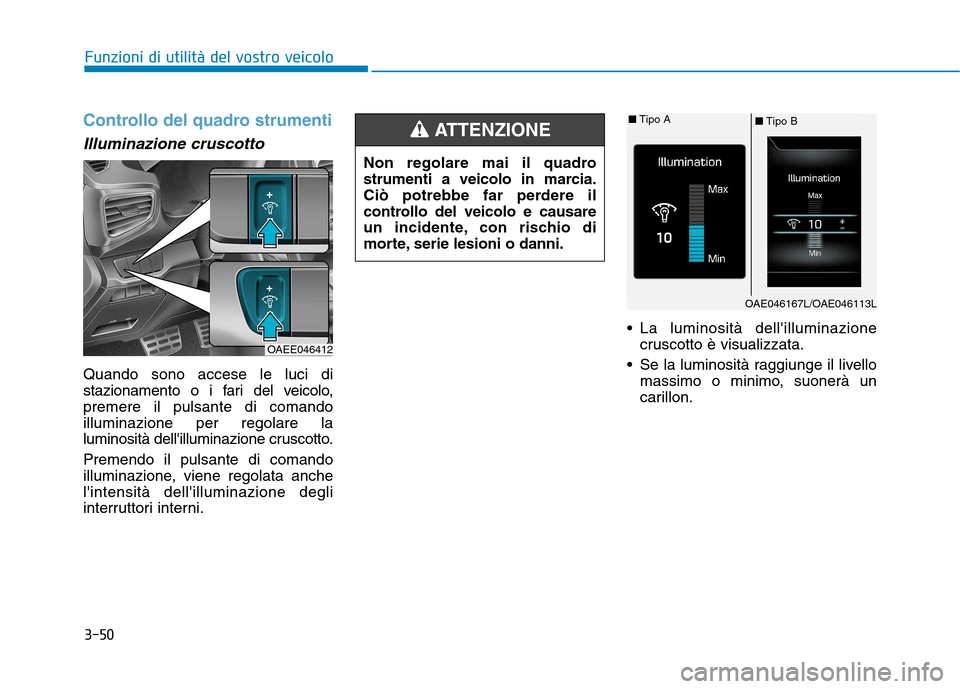

Controllo del quadro strumenti
Illuminazione cruscotto
Quando sono accese le luci di
stazionamento o i fari del veicolo,premere il pulsante di comandoilluminazione per regolare la
luminosità dell'illuminazione cruscotto. Premendo il pulsante di comando
illuminazione, viene regolata anchel'intensità dell'illuminazione degli
interruttori interni. La luminosità dell'illuminazione
cruscotto è visualizzata.
Se la luminosità raggiunge il livello massimo o minimo, suonerà un
carillon.
Non regolare mai il quadro
strumenti a veicolo in marcia.
Ciò potrebbe far perdere il
controllo del veicolo e causare
un incidente, con rischio di
morte, serie lesioni o danni.
ATTENZIONE
OAEE046412
OAE046167L/OAE046113L
■
Tipo B
■
Tipo A

3-51
Funzioni di utilità del vostro veicolo
3

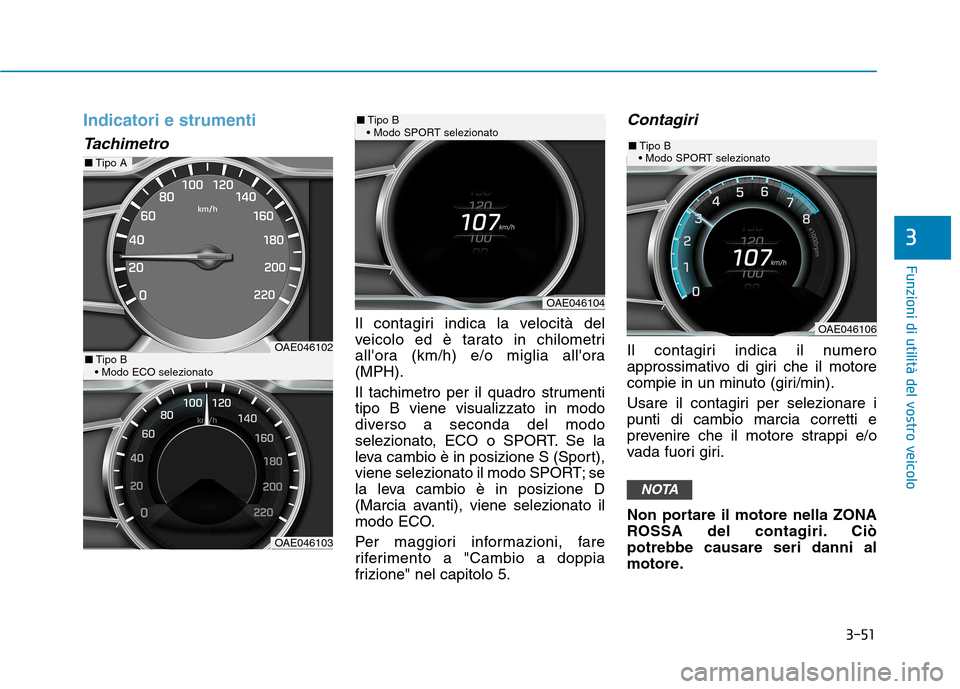

Indicatori e strumenti
Tachimetro
Il contagiri indica la velocità del
veicolo ed è tarato in chilometri
all'ora (km/h) e/o miglia all'ora(MPH).
Il tachimetro per il quadro strumenti tipo B viene visualizzato in modo
diverso a seconda del modo
selezionato, ECO o SPORT. Se la
leva cambio è in posizione S (Sport),
viene selezionato il modo SPORT; se
la leva cambio è in posizione D
(Marcia avanti), viene selezionato il
modo ECO.
Per maggiori informazioni, fare
riferimento a "Cambio a doppia
frizione" nel capitolo 5.
Contagiri
Il contagiri indica il numero
approssimativo di giri che il motore
compie in un minuto (giri/min).
Usare il contagiri per selezionare i punti di cambio marcia corretti e
prevenire che il motore strappi e/o
vada fuori giri.
Non portare il motore nella ZONA
ROSSA del contagiri. Ciòpotrebbe causare seri danni al
motore.
NOTA
OAE046103
OAE046102■Tipo B

OAE046104
■ Tipo B

OAE046106
■ Tipo B

■ Tipo A

3-52
Funzioni di utilità del vostro veicolo

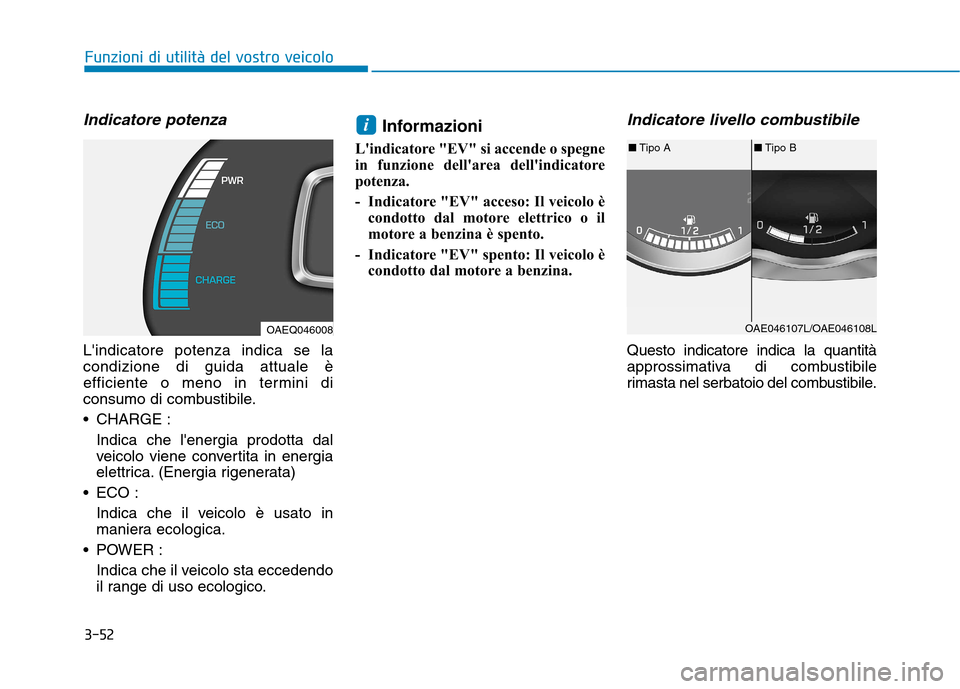

Indicatore potenza
L'indicatore potenza indica se la condizione di guida attuale è
efficiente o meno in termini di
consumo di combustibile.
CHARGE :Indica che l'energia prodotta dal
veicolo viene convertita in energia
elettrica. (Energia rigenerata)
ECO :
Indica che il veicolo è usato in
maniera ecologica.
POWER : Indica che il veicolo sta eccedendo
il range di uso ecologico. Informazioni
L'indicatore "EV" si accende o spegne
in funzione dell'area dell'indicatore
potenza.
- Indicatore "EV" acceso: Il veicolo è condotto dal motore elettrico o il
motore a benzina è spento.
- Indicatore "EV" spento: Il veicolo è condotto dal motore a benzina.
Indicatore livello combustibile
Questo indicatore indica la quantità
approssimativa di combustibile
rimasta nel serbatoio del combustibile.
i
OAEQ046008
■Tipo A
OAE046107L/OAE046108L■Tipo B

3-53
Funzioni di utilità del vostro veicolo
3

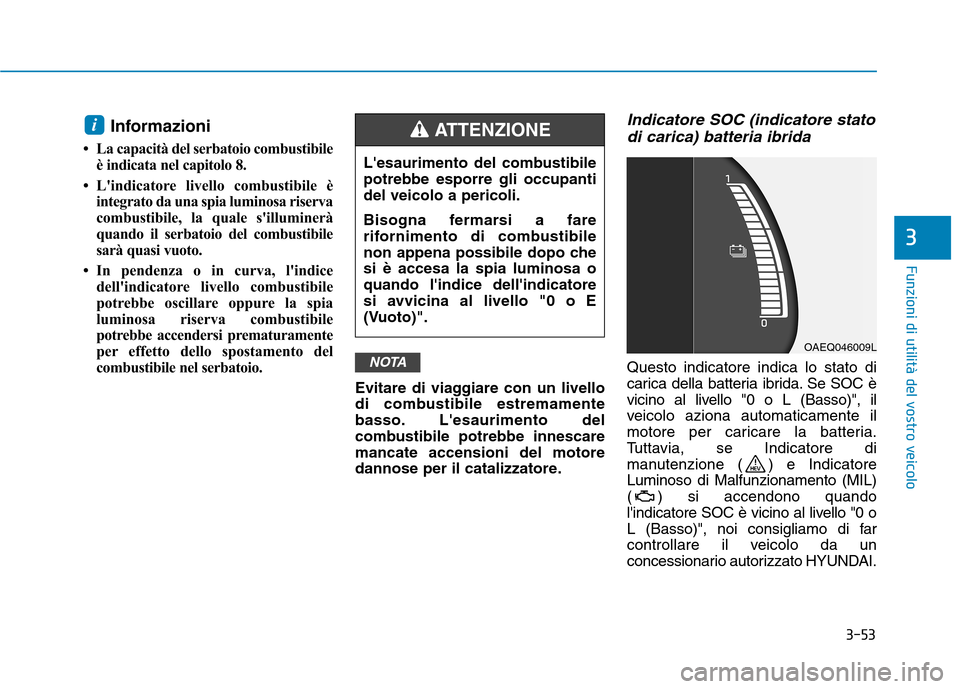

Informazioni
 La capacità del serbatoio combustibile è indicata nel capitolo 8.
 L'indicatore livello combustibile è integrato da una spia luminosa riserva
combustibile, la quale s'illuminerà
quando il serbatoio del combustibile
sarà quasi vuoto.
 In pendenza o in curva, l'indice dell'indicatore livello combustibile
potrebbe oscillare oppure la spia
luminosa riserva combustibile
potrebbe accendersi prematuramente
per effetto dello spostamento del
combustibile nel serbatoio.
Evitare di viaggiare con un livello
di combustibile estremamente
basso. L'esaurimento del
combustibile potrebbe innescaremancate accensioni del motore
dannose per il catalizzatore.Indicatore SOC (indicatore statodi carica) batteria ibrida
Questo indicatore indica lo stato di
carica della batteria ibrida. Se SOC è
vicino al livello "0 o L (Basso)", il
veicolo aziona automaticamente il
motore per caricare la batteria.
Tuttavia, se Indicatore di
manutenzione ( ) e IndicatoreLuminoso di Malfunzionamento (MIL)
( ) si accendono quando
l'indicatore SOC è vicino al livello "0 o
L (Basso)", noi consigliamo di far
controllare il veicolo da un
concessionario autorizzato HYUNDAI.NOTA
i
L'esaurimento del combustibile potrebbe esporre gli occupantidel veicolo a pericoli.
Bisogna fermarsi a fare
rifornimento di combustibile
non appena possibile dopo chesi è accesa la spia luminosa oquando l'indice dell'indicatore
si avvicina al livello "0 o E
(Vuoto)".
ATTENZIONE
OAEQ046009L

3-54
Funzioni di utilità del vostro veicolo

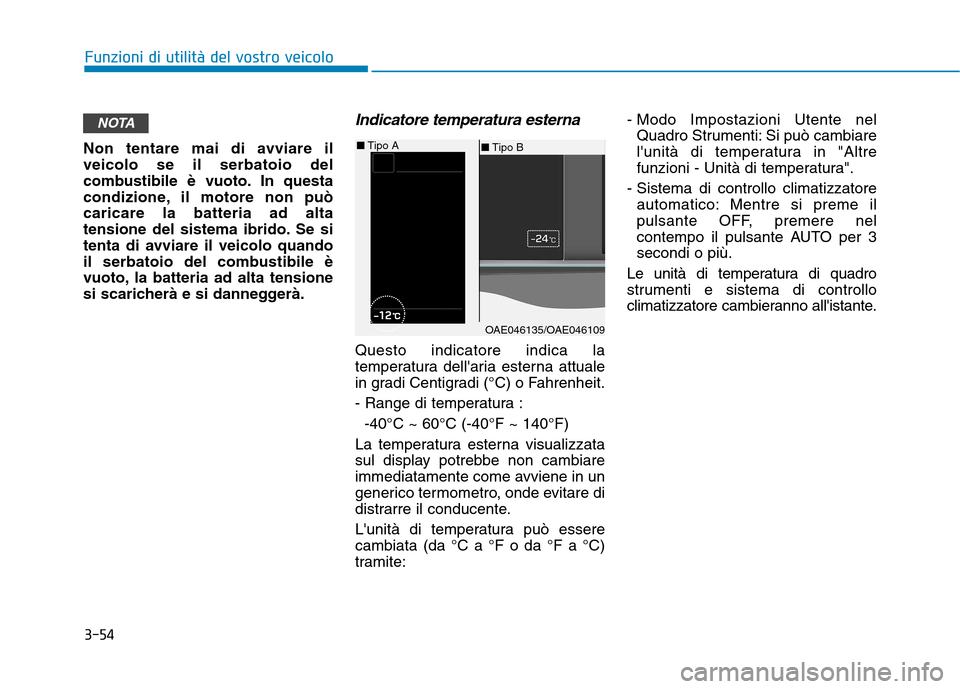

Non tentare mai di avviare il veicolo se il serbatoio del
combustibile è vuoto. In questa
condizione, il motore non puòcaricare la batteria ad alta
tensione del sistema ibrido. Se si
tenta di avviare il veicolo quando
il serbatoio del combustibile è
vuoto, la batteria ad alta tensione
si scaricherà e si danneggerà.
Indicatore temperatura esterna
Questo indicatore indica la
temperatura dell'aria esterna attuale
in gradi Centigradi (°C) o Fahrenheit.
- Range di temperatura :-40°C ~ 60°C (-40°F ~ 140°F)
La temperatura esterna visualizzata
sul display potrebbe non cambiare
immediatamente come avviene in un
generico termometro, onde evitare di
distrarre il conducente.
L'unità di temperatura può essere cambiata (da °C a °F o da °F a °C)
tramite: - Modo Impostazioni Utente nel
Quadro Strumenti: Si può cambiare
l'unità di temperatura in "Altre
funzioni - Unità di temperatura".
- Sistema di controllo climatizzatore automatico: Mentre si preme il
pulsante OFF, premere nel
contempo il pulsante AUTO per 3secondi o più.
Le unità di temperatura di quadro
strumenti e sistema di controllo
climatizzatore cambieranno all'istante.
NOTA
OAE046135/OAE046109
■ Tipo B
■
Tipo A

3-55
Funzioni di utilità del vostro veicolo
3

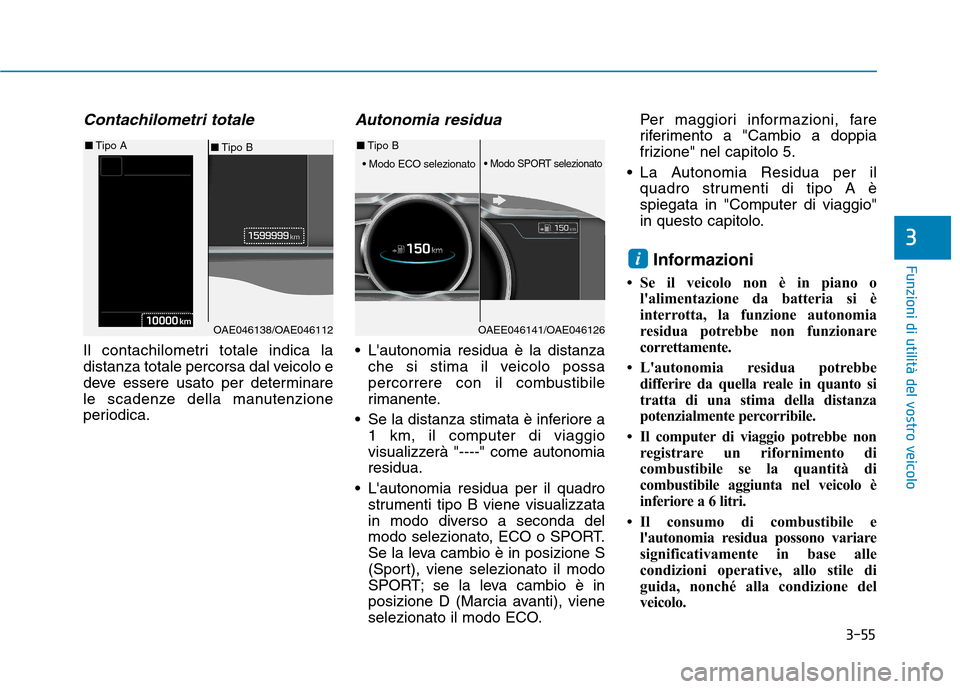

Contachilometri totale
Il contachilometri totale indica la
distanza totale percorsa dal veicolo e
deve essere usato per determinare
le scadenze della manutenzione
periodica.
Autonomia residua
L'autonomia residua è la distanzache si stima il veicolo possa
percorrere con il combustibile
rimanente.
Se la distanza stimata è inferiore a 1 km, il computer di viaggio
visualizzerà "----" come autonomiaresidua.
L'autonomia residua per il quadro strumenti tipo B viene visualizzata
in modo diverso a seconda del
modo selezionato, ECO o SPORT.
Se la leva cambio è in posizione S
(Sport), viene selezionato il modo
SPORT; se la leva cambio è in
posizione D (Marcia avanti), viene
selezionato il modo ECO. Per maggiori informazioni, fare
riferimento a "Cambio a doppia
frizione" nel capitolo 5.
La Autonomia Residua per il quadro strumenti di tipo A èspiegata in "Computer di viaggio"
in questo capitolo.
Informazioni
 Se il veicolo non è in piano o l'alimentazione da batteria si è
interrotta, la funzione autonomia
residua potrebbe non funzionare
correttamente.
 L'autonomia residua potrebbe differire da quella reale in quanto si
tratta di una stima della distanza
potenzialmente percorribile.
 Il computer di viaggio potrebbe non registrare un rifornimento di
combustibile se la quantità di
combustibile aggiunta nel veicolo è
inferiore a 6 litri.
 Il consumo di combustibile e l'autonomia residua possono variare
significativamente in base alle
condizioni operative, allo stile di
guida, nonché alla condizione del
veicolo.
i
OAE046138/OAE046112
■Tipo B
■
Tipo A
OAEE046141/OAE046126
■Tipo B
