Hyundai Kona EV 2019 Betriebsanleitung (in German)

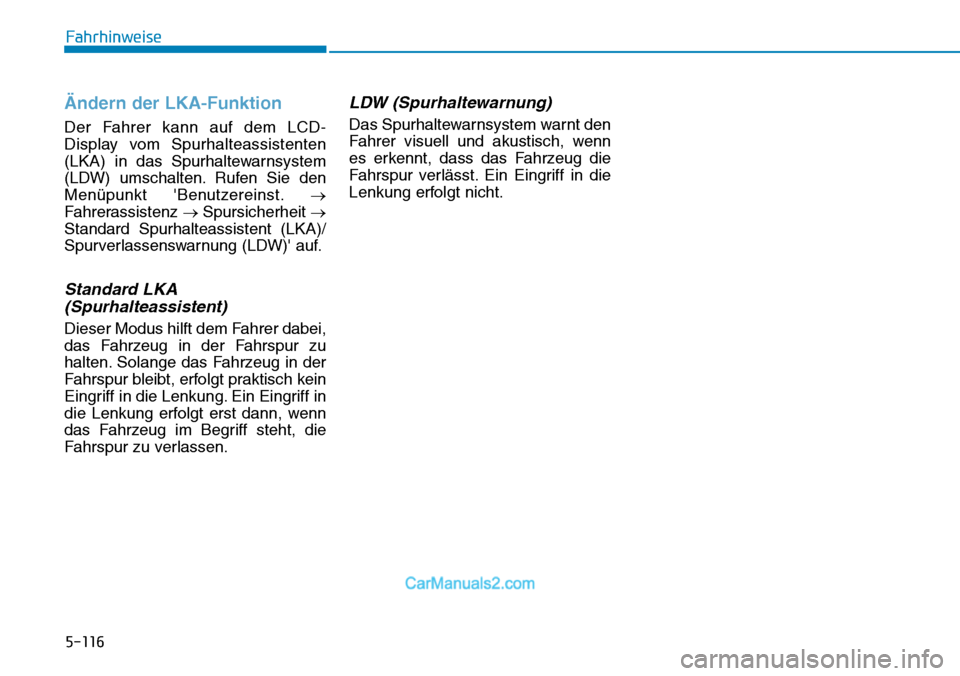

5-116
Ändern der LKA-Funktion
Der Fahrer kann auf dem LCD-
Display vom Spurhalteassistenten
(LKA) in das Spurhaltewarnsystem
(LDW) umschalten. Rufen Sie den
Menüpunkt 'Benutzereinst.→
Fahrerassistenz →Spursicherheit →
Standard Spurhalteassistent (LKA)/
Spurverlassenswarnung (LDW)' auf.
Standard LKA
(Spurhalteassistent)
Dieser Modus hilft dem Fahrer dabei,
das Fahrzeug in der Fahrspur zu
halten. Solange das Fahrzeug in der
Fahrspur bleibt, erfolgt praktisch kein
Eingriff in die Lenkung. Ein Eingriff in
die Lenkung erfolgt erst dann, wenn
das Fahrzeug im Begriff steht, die
Fahrspur zu verlassen.
LDW (Spurhaltewarnung)
Das Spurhaltewarnsystem warnt den
Fahrer visuell und akustisch, wenn
es erkennt, dass das Fahrzeug die
Fahrspur verlässt. Ein Eingriff in die
Lenkung erfolgt nicht.
Fahrhinweise

5-117
Fahrhinweise

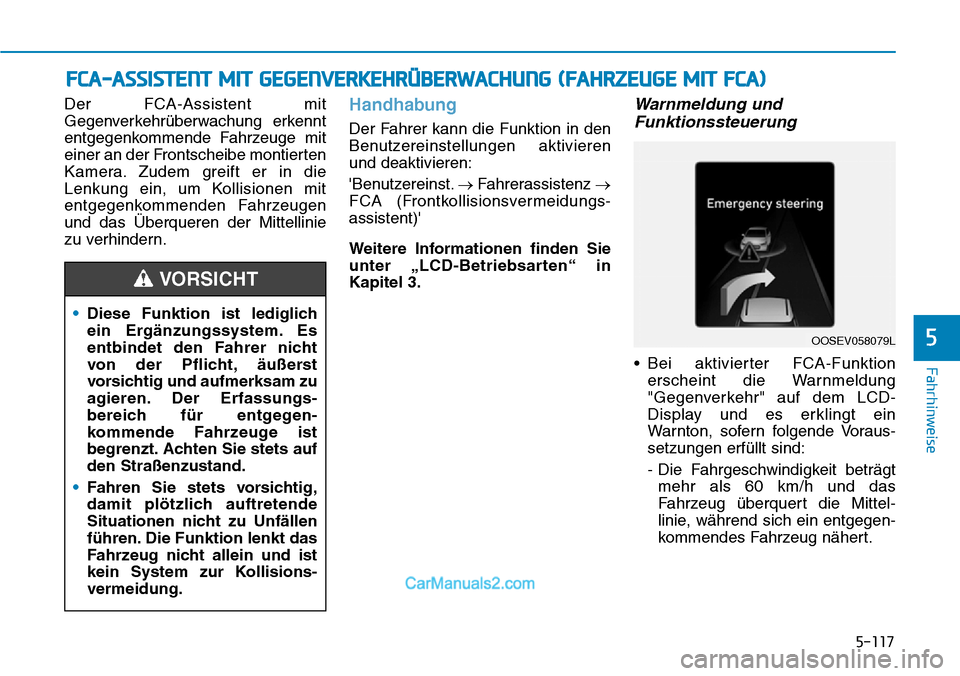

Der FCA-Assistent mit
Gegenverkehrüberwachung erkennt
entgegenkommende Fahrzeuge mit
einer an der Frontscheibe montierten
Kamera. Zudem greift er in die
Lenkung ein, um Kollisionen mit
entgegenkommenden Fahrzeugen
und das Überqueren der Mittellinie
zu verhindern.Handhabung
Der Fahrer kann die Funktion in den
Benutzereinstellungen aktivieren
und deaktivieren:
'Benutzereinst.→Fahrerassistenz →
FCA (Frontkollisionsvermeidungs-
assistent)'
Weitere Informationen finden Sie
unter „LCD-Betriebsarten“ in
Kapitel 3.
Warnmeldung und
Funktionssteuerung
• Bei aktivierter FCA-Funktion
erscheint die Warnmeldung
"Gegenverkehr" auf dem LCD-
Display und es erklingt ein
Warnton, sofern folgende Voraus-
setzungen erfüllt sind:
- Die Fahrgeschwindigkeit beträgt
mehr als 60 km/h und das
Fahrzeug überquert die Mittel-
linie, während sich ein entgegen-
kommendes Fahrzeug nähert.
5
FCA-ASSISTENT MIT GEGENVERKEHRÜBERWACHUNG (FAHRZEUGE MIT FCA)
•Diese Funktion ist lediglich
ein Ergänzungssystem. Es
entbindet den Fahrer nicht
von der Pflicht, äußerst
vorsichtig und aufmerksam zu
agieren. Der Erfassungs-
bereich für entgegen-
kommende Fahrzeuge ist
begrenzt. Achten Sie stets auf
den Straßenzustand.
•Fahren Sie stets vorsichtig,
damit plötzlich auftretende
Situationen nicht zu Unfällen
führen. Die Funktion lenkt das
Fahrzeug nicht allein und ist
kein System zur Kollisions-
vermeidung.
VORSICHT
OOSEV058079L

5-118

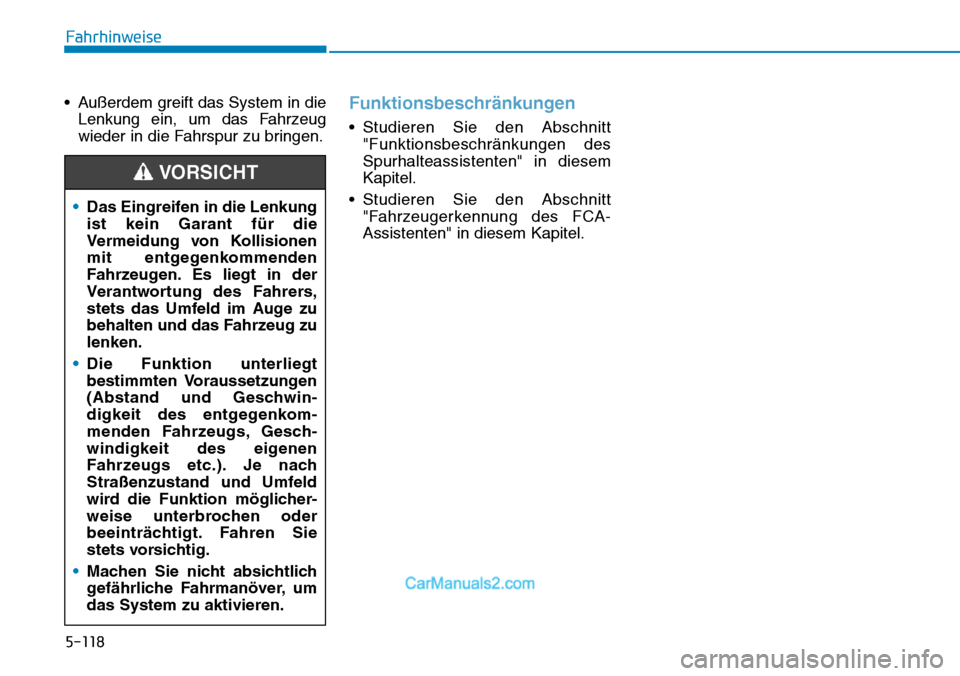

• Außerdem greift das System in die
Lenkung ein, um das Fahrzeug
wieder in die Fahrspur zu bringen.Funktionsbeschränkungen
• Studieren Sie den Abschnitt
"Funktionsbeschränkungen des
Spurhalteassistenten" in diesem
Kapitel.
• Studieren Sie den Abschnitt
"Fahrzeugerkennung des FCA-
Assistenten" in diesem Kapitel.
Fahrhinweise
•Das Eingreifen in die Lenkung
ist kein Garant für die
Vermeidung von Kollisionen
mit entgegenkommenden
Fahrzeugen. Es liegt in der
Verantwortung des Fahrers,
stets das Umfeld im Auge zu
behalten und das Fahrzeug zu
lenken.
•Die Funktion unterliegt
bestimmten Voraussetzungen
(Abstand und Geschwin-
digkeit des entgegenkom-
menden Fahrzeugs, Gesch-
windigkeit des eigenen
Fahrzeugs etc.). Je nach
Straßenzustand und Umfeld
wird die Funktion möglicher-
weise unterbrochen oder
beeinträchtigt. Fahren Sie
stets vorsichtig.
•Machen Sie nicht absichtlich
gefährliche Fahrmanöver, um
das System zu aktivieren.
VORSICHT

5-119
Fahrhinweise

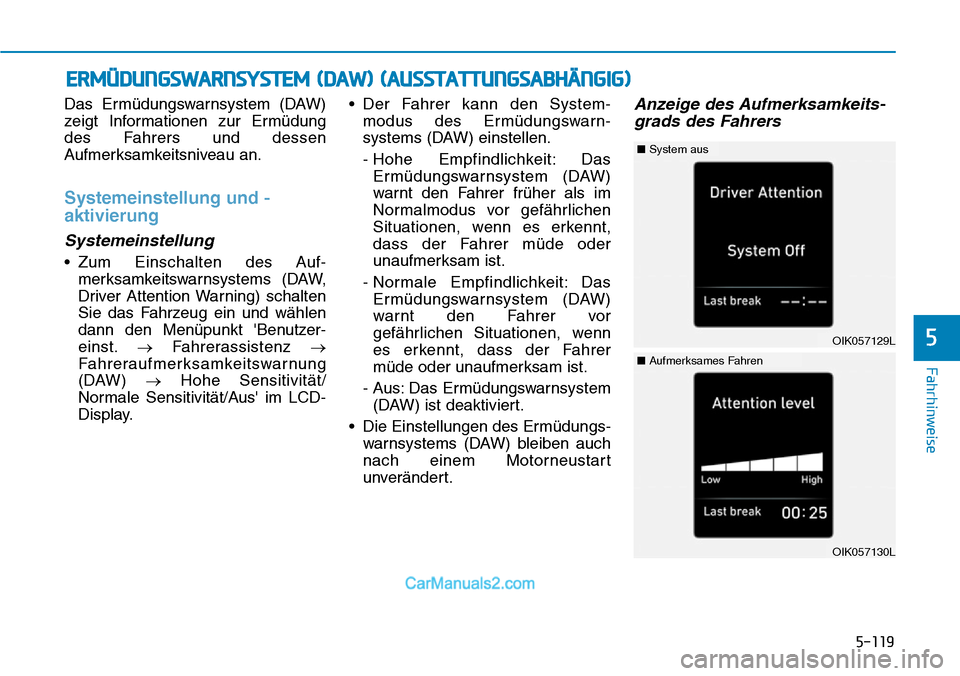

Das Ermüdungswarnsystem (DAW)
zeigt Informationen zur Ermüdung
des Fahrers und dessen
Aufmerksamkeitsniveau an.
Systemeinstellung und -
aktivierung
Systemeinstellung
• Zum Einschalten des Auf-
merksamkeitswarnsystems (DAW,
Driver Attention Warning) schalten
Sie das Fahrzeug ein und wählen
dann den Menüpunkt 'Benutzer-
einst.→Fahrerassistenz →
Fahreraufmerksamkeitswarnung
(DAW) →Hohe Sensitivität/
Normale Sensitivität/Aus' im LCD-
Display.• Der Fahrer kann den System-
modus des Ermüdungswarn-
systems (DAW) einstellen.
- Hohe Empfindlichkeit: Das
Ermüdungswarnsystem (DAW)
warnt den Fahrer früher als im
Normalmodus vor gefährlichen
Situationen, wenn es erkennt,
dass der Fahrer müde oder
unaufmerksam ist.
- Normale Empfindlichkeit: Das
Ermüdungswarnsystem (DAW)
warnt den Fahrer vor
gefährlichen Situationen, wenn
es erkennt, dass der Fahrer
müde oder unaufmerksam ist.
- Aus: Das Ermüdungswarnsystem
(DAW) ist deaktiviert.
• Die Einstellungen des Ermüdungs-
warnsystems (DAW) bleiben auch
nach einem Motorneustart
unverändert.
Anzeige des Aufmerksamkeits-
grads des Fahrers
5
ERMÜDUNGSWARNSYSTEM (DAW) (AUSSTATTUNGSABHÄNGIG)
OIK057129L
■System aus
OIK057130L
■Aufmerksames Fahren

5-120

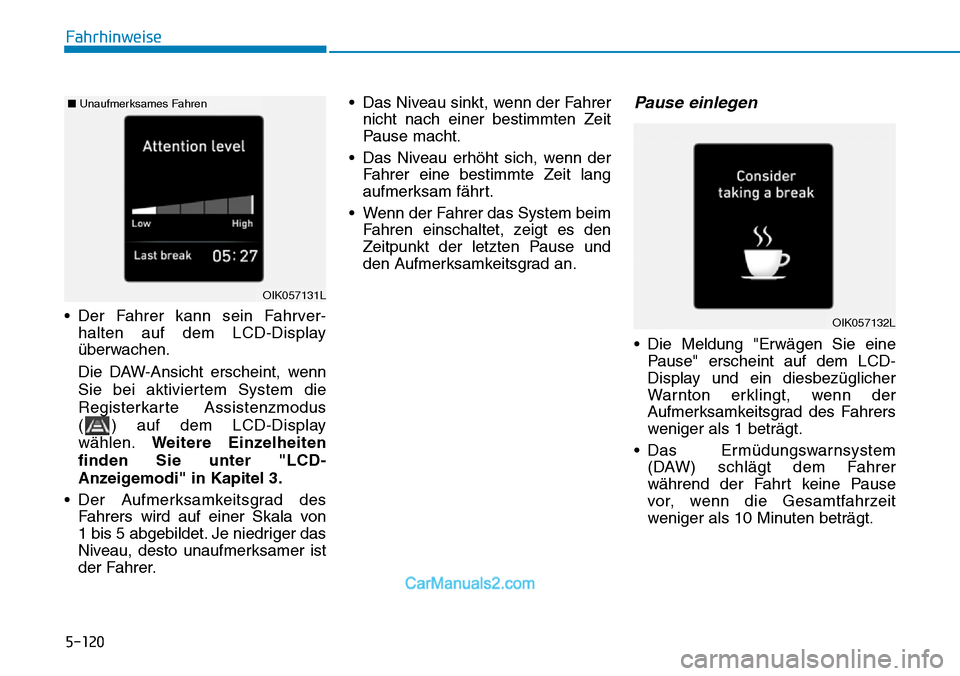

• Der Fahrer kann sein Fahrver-
halten auf dem LCD-Display
überwachen.
Die DAW-Ansicht erscheint, wenn
Sie bei aktiviertem System die
Registerkarte Assistenzmodus
( ) auf dem LCD-Display
wählen.Weitere Einzelheiten
finden Sie unter "LCD-
Anzeigemodi" in Kapitel 3.
• Der Aufmerksamkeitsgrad des
Fahrers wird auf einer Skala von
1 bis 5 abgebildet. Je niedriger das
Niveau, desto unaufmerksamer ist
der Fahrer.• Das Niveau sinkt, wenn der Fahrer
nicht nach einer bestimmten Zeit
Pause macht.
• Das Niveau erhöht sich, wenn der
Fahrer eine bestimmte Zeit lang
aufmerksam fährt.
• Wenn der Fahrer das System beim
Fahren einschaltet, zeigt es den
Zeitpunkt der letzten Pause und
den Aufmerksamkeitsgrad an.
Pause einlegen
• Die Meldung "Erwägen Sie eine
Pause" erscheint auf dem LCD-
Display und ein diesbezüglicher
Warnton erklingt, wenn der
Aufmerksamkeitsgrad des Fahrers
weniger als 1 beträgt.
• Das Ermüdungswarnsystem
(DAW) schlägt dem Fahrer
während der Fahrt keine Pause
vor, wenn die Gesamtfahrzeit
weniger als 10 Minuten beträgt.
Fahrhinweise
OIK057131L
■Unaufmerksames Fahren
OIK057132L

5-121
Fahrhinweise

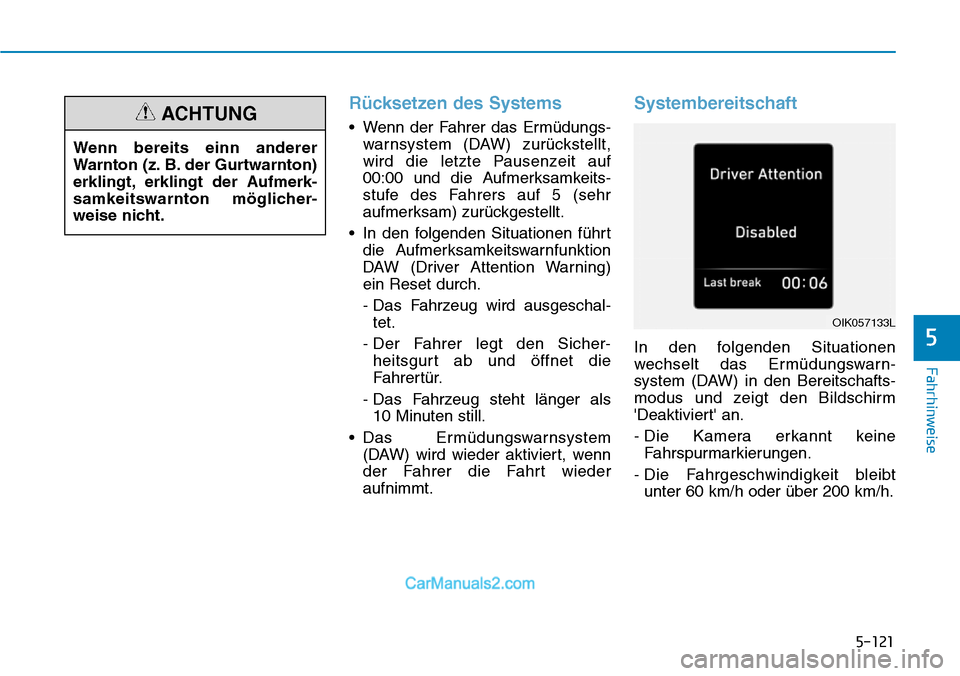

Rücksetzen des Systems
• Wenn der Fahrer das Ermüdungs-
warnsystem (DAW) zurückstellt,
wird die letzte Pausenzeit auf
00:00 und die Aufmerksamkeits-
stufe des Fahrers auf 5 (sehr
aufmerksam) zurückgestellt.
• In den folgenden Situationen führt
die Aufmerksamkeitswarnfunktion
DAW (Driver Attention Warning)
ein Reset durch.
- Das Fahrzeug wird ausgeschal-
tet.
- Der Fahrer legt den Sicher-
heitsgurt ab und öffnet die
Fahrertür.
- Das Fahrzeug steht länger als
10 Minuten still.
• Das Ermüdungswarnsystem
(DAW) wird wieder aktiviert, wenn
der Fahrer die Fahrt wieder
aufnimmt.
Systembereitschaft
In den folgenden Situationen
wechselt das Ermüdungswarn-
system (DAW) in den Bereitschafts-
modus und zeigt den Bildschirm
'Deaktiviert' an.
- Die Kamera erkannt keine
Fahrspurmarkierungen.
- Die Fahrgeschwindigkeit bleibt
unter 60 km/h oder über 200 km/h.5
Wenn bereits einn anderer
Warnton (z. B. der Gurtwarnton)
erklingt, erklingt der Aufmerk-
samkeitswarnton möglicher-
weise nicht.
ACHTUNG
OIK057133L

5-122

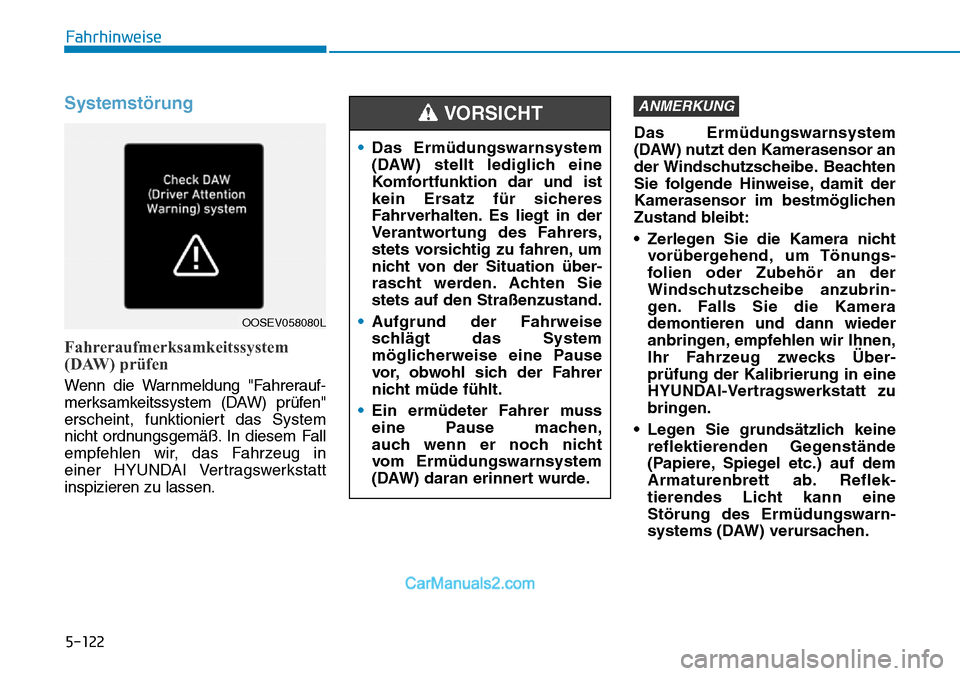

Systemstörung
Fahreraufmerksamkeitssystem
(DAW) prüfen
Wenn die Warnmeldung "Fahrerauf-
merksamkeitssystem (DAW) prüfen"
erscheint, funktioniert das System
nicht ordnungsgemäß. In diesem Fall
empfehlen wir, das Fahrzeug in
einer HYUNDAI Vertragswerkstatt
inspizieren zu lassen.Das Ermüdungswarnsystem
(DAW) nutzt den Kamerasensor an
der Windschutzscheibe. Beachten
Sie folgende Hinweise, damit der
Kamerasensor im bestmöglichen
Zustand bleibt:
• Zerlegen Sie die Kamera nicht
vorübergehend, um Tönungs-
folien oder Zubehör an der
Windschutzscheibe anzubrin-
gen. Falls Sie die Kamera
demontieren und dann wieder
anbringen, empfehlen wir Ihnen,
Ihr Fahrzeug zwecks Über-
prüfung der Kalibrierung in eine
HYUNDAI-Vertragswerkstatt zu
bringen.
• Legen Sie grundsätzlich keine
reflektierenden Gegenstände
(Papiere, Spiegel etc.) auf dem
Armaturenbrett ab. Reflek-
tierendes Licht kann eine
Störung des Ermüdungswarn-
systems (DAW) verursachen.
ANMERKUNG
Fahrhinweise
OOSEV058080L
•Das Ermüdungswarnsystem
(DAW) stellt lediglich eine
Komfortfunktion dar und ist
kein Ersatz für sicheres
Fahrverhalten. Es liegt in der
Verantwortung des Fahrers,
stets vorsichtig zu fahren, um
nicht von der Situation über-
rascht werden. Achten Sie
stets auf den Straßenzustand.
•Aufgrund der Fahrweise
schlägt das System
möglicherweise eine Pause
vor, obwohl sich der Fahrer
nicht müde fühlt.
•Ein ermüdeter Fahrer muss
eine Pause machen,
auch wenn er noch nicht
vom Ermüdungswarnsystem
(DAW) daran erinnert wurde.
VORSICHT

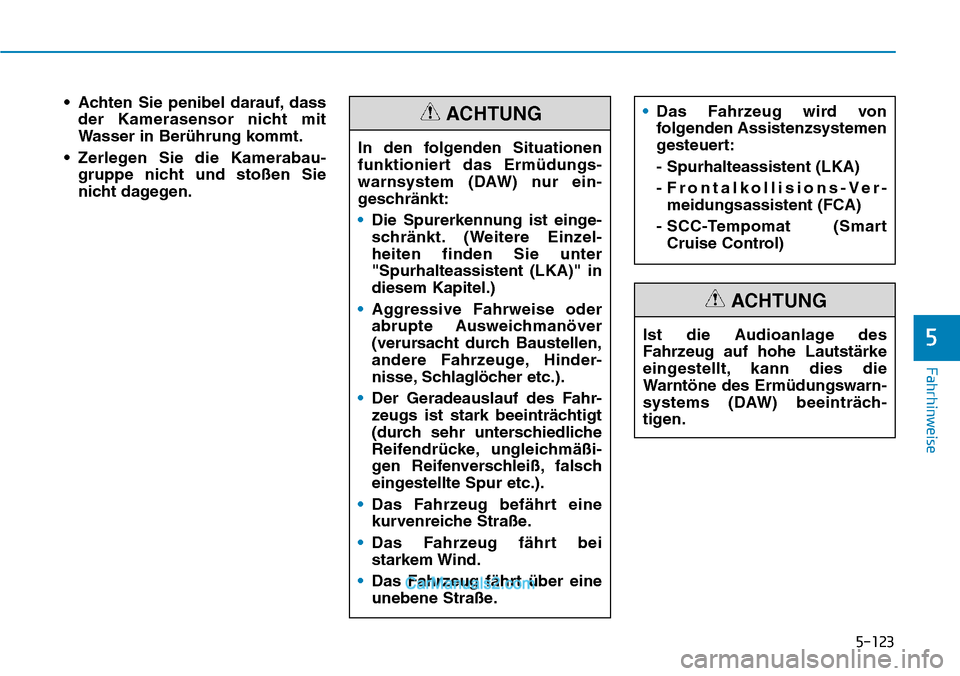

5-123
Fahrhinweise
• Achten Sie penibel darauf, dass
der Kamerasensor nicht mit
Wasser in Berührung kommt.
• Zerlegen Sie die Kamerabau-
gruppe nicht und stoßen Sie
nicht dagegen.
5
In den folgenden Situationen
funktioniert das Ermüdungs-
warnsystem (DAW) nur ein-
geschränkt:
•Die Spurerkennung ist einge-
schränkt. (Weitere Einzel-
heiten finden Sie unter
"Spurhalteassistent (LKA)" in
diesem Kapitel.)
•Aggressive Fahrweise oder
abrupte Ausweichmanöver
(verursacht durch Baustellen,
andere Fahrzeuge, Hinder-
nisse, Schlaglöcher etc.).
•Der Geradeauslauf des Fahr-
zeugs ist stark beeinträchtigt
(durch sehr unterschiedliche
Reifendrücke, ungleichmäßi-
gen Reifenverschleiß, falsch
eingestellte Spur etc.).
•Das Fahrzeug befährt eine
kurvenreiche Straße.
•Das Fahrzeug fährt bei
starkem Wind.
•Das Fahrzeug fährt über eine
unebene Straße.
ACHTUNG•Das Fahrzeug wird von
folgenden Assistenzsystemen
gesteuert:
- Spurhalteassistent (LKA)
- Frontalkollisions-Ver-
meidungsassistent (FCA)
- SCC-Tempomat (Smart
Cruise Control)
Ist die Audioanlage des
Fahrzeug auf hohe Lautstärke
eingestellt, kann dies die
Warntöne des Ermüdungswarn-
systems (DAW) beeinträch-
tigen.
ACHTUNG

5-124

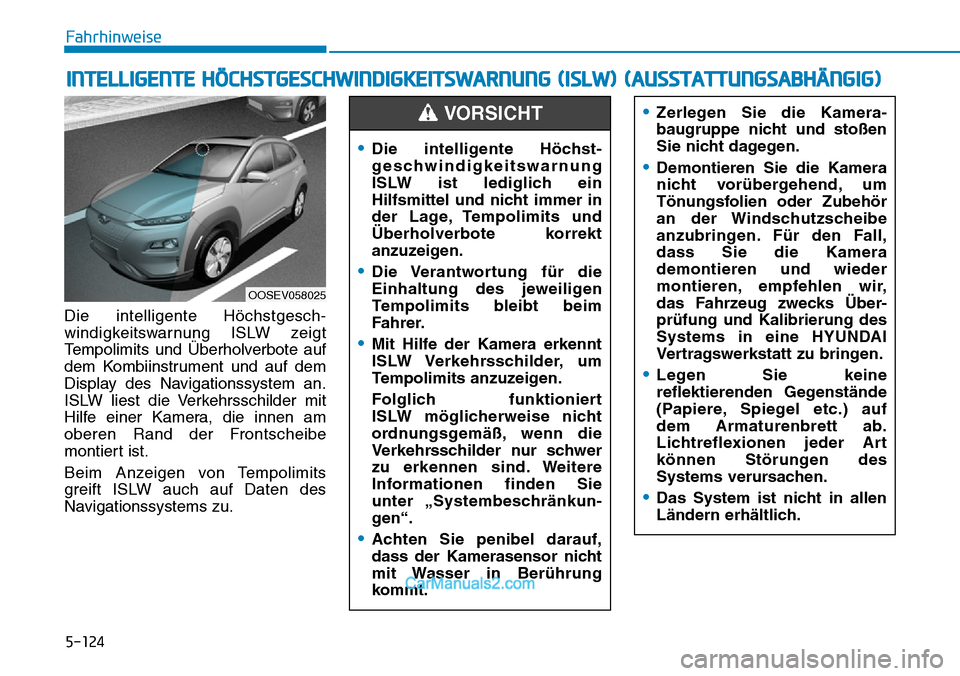

Die intelligente Höchstgesch-
windigkeitswarnung ISLW zeigt
Tempolimits und Überholverbote auf
dem Kombiinstrument und auf dem
Display des Navigationssystem an.
ISLW liest die Verkehrsschilder mit
Hilfe einer Kamera, die innen am
oberen Rand der Frontscheibe
montiert ist.
Beim Anzeigen von Tempolimits
greift ISLW auch auf Daten des
Navigationssystems zu.
Fahrhinweise
INTELLIGENTE HÖCHSTGESCHWINDIGKEITSWARNUNG (ISLW) (AUSSTATTUNGSABHÄNGIG)
•Zerlegen Sie die Kamera-
baugruppe nicht und stoßen
Sie nicht dagegen.
•Demontieren Sie die Kamera
nicht vorübergehend, um
Tönungsfolien oder Zubehör
an der Windschutzscheibe
anzubringen. Für den Fall,
dass Sie die Kamera
demontieren und wieder
montieren, empfehlen wir,
das Fahrzeug zwecks Über-
prüfung und Kalibrierung des
Systems in eine HYUNDAI
Vertragswerkstatt zu bringen.
•Legen Sie keine
reflektierenden Gegenstände
(Papiere, Spiegel etc.) auf
dem Armaturenbrett ab.
Lichtreflexionen jeder Art
können Störungen des
Systems verursachen.
•Das System ist nicht in allen
Ländern erhältlich.
OOSEV058025
•Die intelligente Höchst-
geschwindigkeitswarnung
ISLW ist lediglich ein
Hilfsmittel und nicht immer in
der Lage, Tempolimits und
Überholverbote korrekt
anzuzeigen.
•Die Verantwortung für die
Einhaltung des jeweiligen
Tempolimits bleibt beim
Fahrer.
•Mit Hilfe der Kamera erkennt
ISLW Verkehrsschilder, um
Tempolimits anzuzeigen.
Folglich funktioniert
ISLW möglicherweise nicht
ordnungsgemäß, wenn die
Verkehrsschilder nur schwer
zu erkennen sind. Weitere
Informationen finden Sie
unter „Systembeschränkun-
gen“.
•Achten Sie penibel darauf,
dass der Kamerasensor nicht
mit Wasser in Berührung
kommt.
VORSICHT

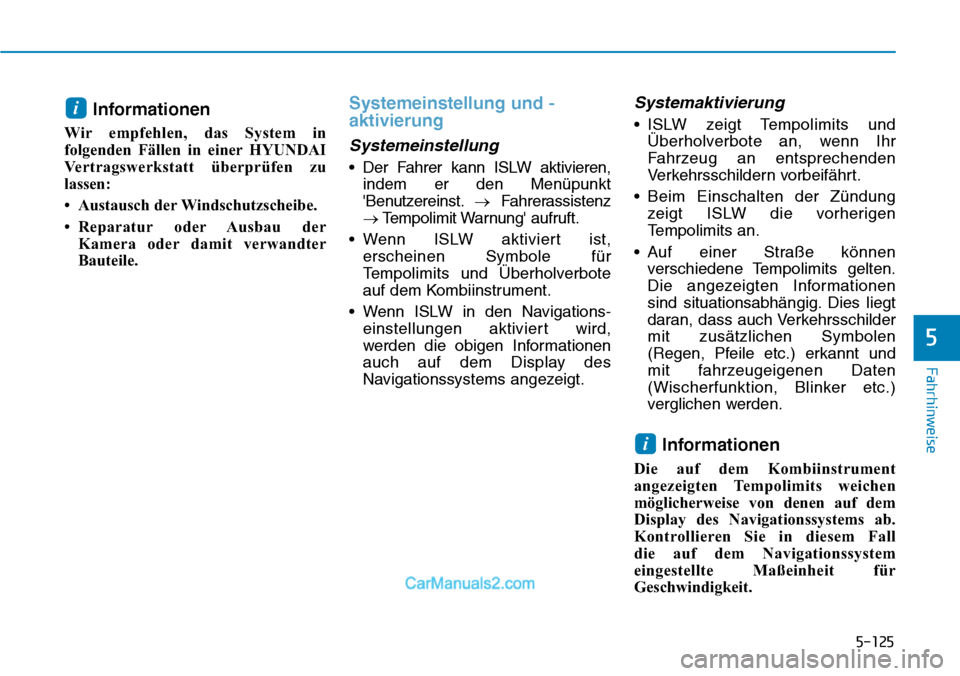

5-125
Fahrhinweise
Informationen
Wir empfehlen, das System in
folgenden Fällen in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen:
• Austausch der Windschutzscheibe.
• Reparatur oder Ausbau der
Kamera oder damit verwandter
Bauteile.
Systemeinstellung und -
aktivierung
Systemeinstellung
• Der Fahrer kann ISLW aktivieren,
indem er den Menüpunkt
'Benutzereinst.→Fahrerassistenz
→Tempolimit Warnung' aufruft.
• Wenn ISLW aktiviert ist,
erscheinen Symbole für
Tempolimits und Überholverbote
auf dem Kombiinstrument.
• Wenn ISLW in den Navigations-
einstellungen aktiviert wird,
werden die obigen Informationen
auch auf dem Display des
Navigationssystems angezeigt.
Systemaktivierung
• ISLW zeigt Tempolimits und
Überholverbote an, wenn Ihr
Fahrzeug an entsprechenden
Verkehrsschildern vorbeifährt.
• Beim Einschalten der Zündung
zeigt ISLW die vorherigen
Tempolimits an.
• Auf einer Straße können
verschiedene Tempolimits gelten.
Die angezeigten Informationen
sind situationsabhängig. Dies liegt
daran, dass auch Verkehrsschilder
mit zusätzlichen Symbolen
(Regen, Pfeile etc.) erkannt und
mit fahrzeugeigenen Daten
(Wischerfunktion, Blinker etc.)
verglichen werden.
Informationen
Die auf dem Kombiinstrument
angezeigten Tempolimits weichen
möglicherweise von denen auf dem
Display des Navigationssystems ab.
Kontrollieren Sie in diesem Fall
die auf dem Navigationssystem
eingestellte Maßeinheit für
Geschwindigkeit.
i
i
5
