Hyundai Kona EV 2019 Betriebsanleitung (in German)

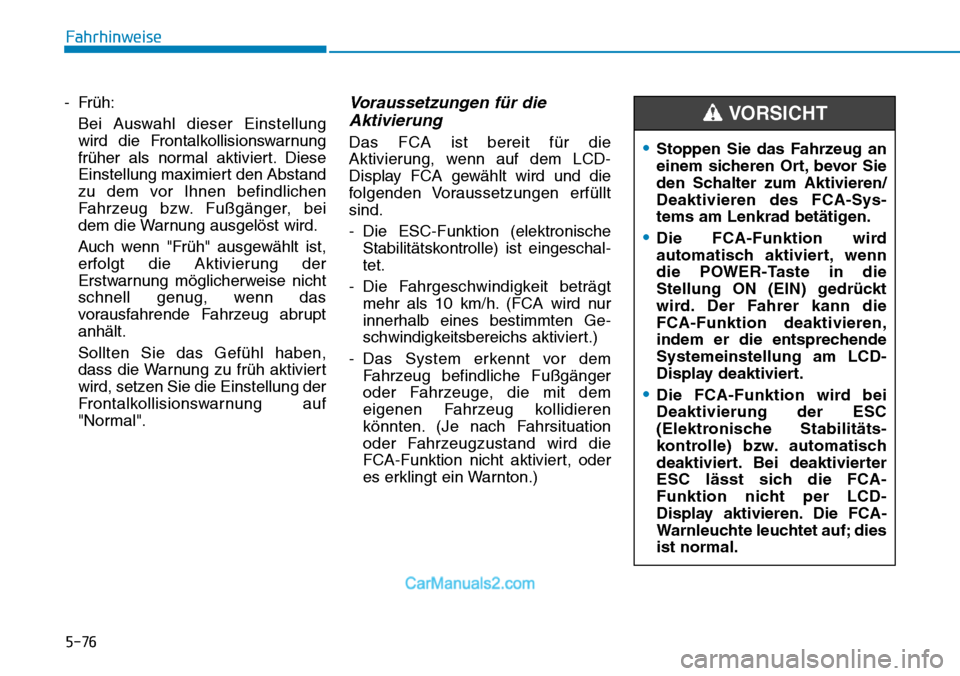

5-76
Fahrhinweise
- Früh:
Bei Auswahl dieser Einstellung
wird die Frontalkollisionswarnung
früher als normal aktiviert. Diese
Einstellung maximiert den Abstand
zu dem vor Ihnen befindlichen
Fahrzeug bzw. Fußgänger, bei
dem die Warnung ausgelöst wird.
Auch wenn "Früh" ausgewählt ist,
erfolgt die Aktivierung der
Erstwarnung möglicherweise nicht
schnell genug, wenn das
vorausfahrende Fahrzeug abrupt
anhält.
Sollten Sie das Gefühl haben,
dass die Warnung zu früh aktiviert
wird, setzen Sie die Einstellung der
Frontalkollisionswarnung auf
"Normal".
Voraussetzungen für die
Aktivierung
Das FCA ist bereit für die
Aktivierung, wenn auf dem LCD-
Display FCA gewählt wird und die
folgenden Voraussetzungen erfüllt
sind.
- Die ESC-Funktion (elektronische
Stabilitätskontrolle) ist eingeschal-
tet.
- Die Fahrgeschwindigkeit beträgt
mehr als 10 km/h. (FCA wird nur
innerhalb eines bestimmten Ge-
schwindigkeitsbereichs aktiviert.)
- Das System erkennt vor dem
Fahrzeug befindliche Fußgänger
oder Fahrzeuge, die mit dem
eigenen Fahrzeug kollidieren
könnten. (Je nach Fahrsituation
oder Fahrzeugzustand wird die
FCA-Funktion nicht aktiviert, oder
es erklingt ein Warnton.)•Stoppen Sie das Fahrzeug an
einem sicheren Ort, bevor Sie
den Schalter zum Aktivieren/
Deaktivieren des FCA-Sys-
tems am Lenkrad betätigen.
•Die FCA-Funktion wird
automatisch aktiviert, wenn
die POWER-Taste in die
Stellung ON (EIN) gedrückt
wird. Der Fahrer kann die
FCA-Funktion deaktivieren,
indem er die entsprechende
Systemeinstellung am LCD-
Display deaktiviert.
•Die FCA-Funktion wird bei
Deaktivierung der ESC
(Elektronische Stabilitäts-
kontrolle) bzw. automatisch
deaktiviert. Bei deaktivierter
ESC lässt sich die FCA-
Funktion nicht per LCD-
Display aktivieren. Die FCA-
Warnleuchte leuchtet auf; dies
ist normal.
VORSICHT

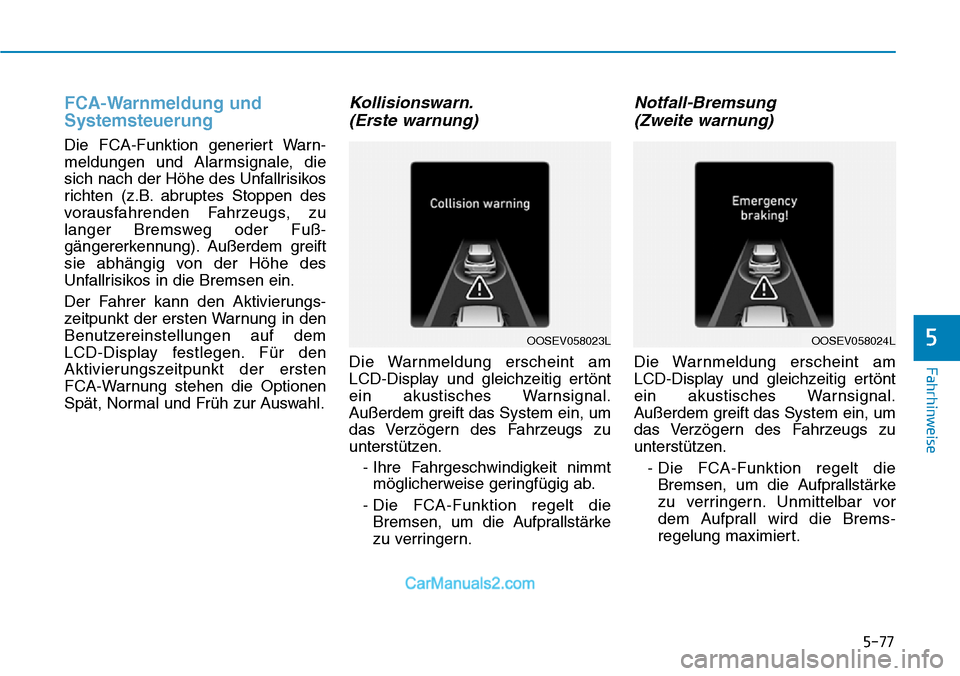

5-77
Fahrhinweise
5
FCA-Warnmeldung und
Systemsteuerung
Die FCA-Funktion generiert Warn-
meldungen und Alarmsignale, die
sich nach der Höhe des Unfallrisikos
richten (z.B. abruptes Stoppen des
vorausfahrenden Fahrzeugs, zu
langer Bremsweg oder Fuß-
gängererkennung). Außerdem greift
sie abhängig von der Höhe des
Unfallrisikos in die Bremsen ein.
Der Fahrer kann den Aktivierungs-
zeitpunkt der ersten Warnung in den
Benutzereinstellungen auf dem
LCD-Display festlegen. Für den
Aktivierungszeitpunkt der ersten
FCA-Warnung stehen die Optionen
Spät, Normal und Früh zur Auswahl.
Kollisionswarn.
(Erste warnung)
Die Warnmeldung erscheint am
LCD-Display und gleichzeitig ertönt
ein akustisches Warnsignal.
Außerdem greift das System ein, um
das Verzögern des Fahrzeugs zu
unterstützen.
- Ihre Fahrgeschwindigkeit nimmt
möglicherweise geringfügig ab.
- Die FCA-Funktion regelt die
Bremsen, um die Aufprallstärke
zu verringern.
Notfall-Bremsung
(Zweite warnung)
Die Warnmeldung erscheint am
LCD-Display und gleichzeitig ertönt
ein akustisches Warnsignal.
Außerdem greift das System ein, um
das Verzögern des Fahrzeugs zu
unterstützen.
- Die FCA-Funktion regelt die
Bremsen, um die Aufprallstärke
zu verringern. Unmittelbar vor
dem Aufprall wird die Brems-
regelung maximiert.
OOSEV058023LOOSEV058024L

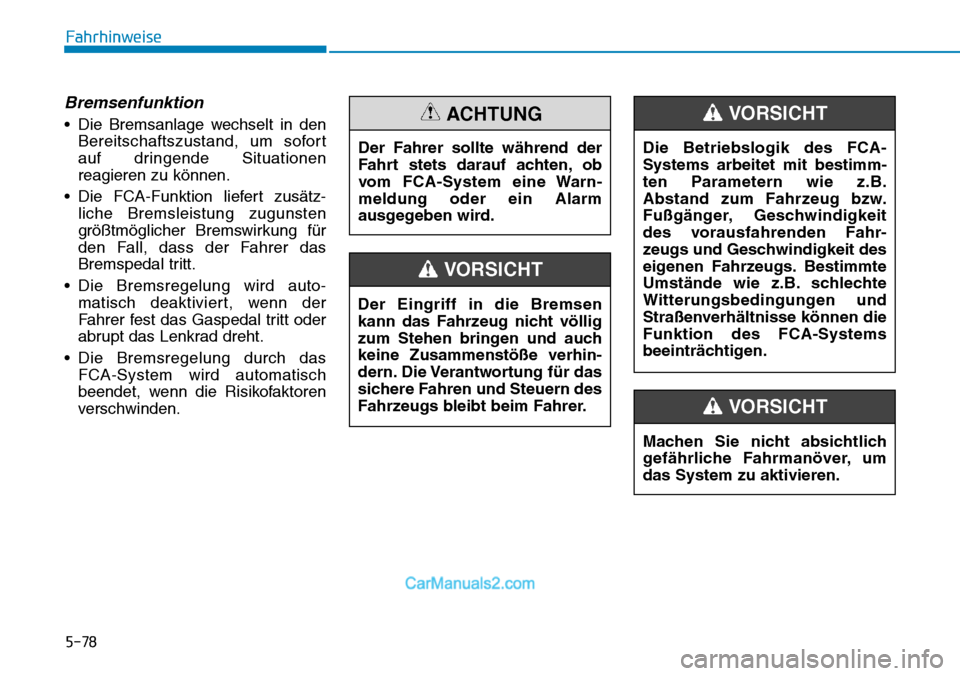

5-78
Fahrhinweise
Bremsenfunktion
• Die Bremsanlage wechselt in den
Bereitschaftszustand, um sofort
auf dringende Situationen
reagieren zu können.
• Die FCA-Funktion liefert zusätz-
liche Bremsleistung zugunsten
größtmöglicher Bremswirkung für
den Fall, dass der Fahrer das
Bremspedal tritt.
• Die Bremsregelung wird auto-
matisch deaktiviert, wenn der
Fahrer fest das Gaspedal tritt oder
abrupt das Lenkrad dreht.
• Die Bremsregelung durch das
FCA-System wird automatisch
beendet, wenn die Risikofaktoren
verschwinden.Der Fahrer sollte während der
Fahrt stets darauf achten, ob
vom FCA-System eine Warn-
meldung oder ein Alarm
ausgegeben wird.ACHTUNG
Der Eingriff in die Bremsen
kann das Fahrzeug nicht völlig
zum Stehen bringen und auch
keine Zusammenstöße verhin-
dern. Die Verantwortung für das
sichere Fahren und Steuern des
Fahrzeugs bleibt beim Fahrer.
VORSICHT
Die Betriebslogik des FCA-
Systems arbeitet mit bestimm-
ten Parametern wie z.B.
Abstand zum Fahrzeug bzw.
Fußgänger, Geschwindigkeit
des vorausfahrenden Fahr-
zeugs und Geschwindigkeit des
eigenen Fahrzeugs. Bestimmte
Umstände wie z.B. schlechte
Witterungsbedingungen und
Straßenverhältnisse können die
Funktion des FCA-Systems
beeinträchtigen.
VORSICHT
Machen Sie nicht absichtlich
gefährliche Fahrmanöver, um
das System zu aktivieren.
VORSICHT

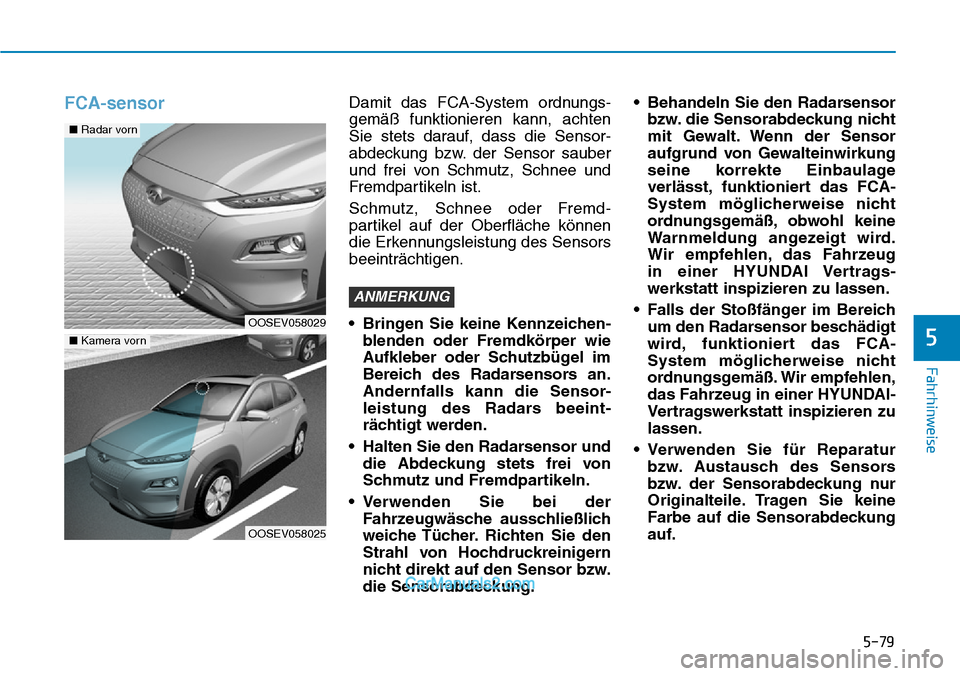

5-79
Fahrhinweise
5
FCA-sensorDamit das FCA-System ordnungs-
gemäß funktionieren kann, achten
Sie stets darauf, dass die Sensor-
abdeckung bzw. der Sensor sauber
und frei von Schmutz, Schnee und
Fremdpartikeln ist.
Schmutz, Schnee oder Fremd-
partikel auf der Oberfläche können
die Erkennungsleistung des Sensors
beeinträchtigen.
• Bringen Sie keine Kennzeichen-
blenden oder Fremdkörper wie
Aufkleber oder Schutzbügel im
Bereich des Radarsensors an.
Andernfalls kann die Sensor-
leistung des Radars beeint-
rächtigt werden.
• Halten Sie den Radarsensor und
die Abdeckung stets frei von
Schmutz und Fremdpartikeln.
• Verwenden Sie bei der
Fahrzeugwäsche ausschließlich
weiche Tücher. Richten Sie den
Strahl von Hochdruckreinigern
nicht direkt auf den Sensor bzw.
die Sensorabdeckung.• Behandeln Sie den Radarsensor
bzw. die Sensorabdeckung nicht
mit Gewalt. Wenn der Sensor
aufgrund von Gewalteinwirkung
seine korrekte Einbaulage
verlässt, funktioniert das FCA-
System möglicherweise nicht
ordnungsgemäß, obwohl keine
Warnmeldung angezeigt wird.
Wir empfehlen, das Fahrzeug
in einer HYUNDAI Vertrags-
werkstatt inspizieren zu lassen.
• Falls der Stoßfänger im Bereich
um den Radarsensor beschädigt
wird, funktioniert das FCA-
System möglicherweise nicht
ordnungsgemäß. Wir empfehlen,
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zu
lassen.
• Verwenden Sie für Reparatur
bzw. Austausch des Sensors
bzw. der Sensorabdeckung nur
Originalteile. Tragen Sie keine
Farbe auf die Sensorabdeckung
auf.
ANMERKUNG
OOSEV058029
OOSEV058025
■ Radar vorn
■ Kamera vorn

5-80
Fahrhinweise
• Bringen Sie grundsätzlich keine
Zubehörteile, Aufkleber oder
Tönungsfolien an der Wind-
schutzscheibe an.
• Legen Sie grundsätzlich keine
reflektierenden Gegenstände
(Papiere, Spiegel etc.) auf
dem Armaturenbrett ab. Licht-
reflexionen jeder Art können
Störungen des Systems
verursachen.
• Achten Sie penibel darauf, dass
die Kamera nicht mit Wasser in
Berührung kommt.
• Zerlegen Sie die Kamerabau-
gruppe nicht und stoßen Sie
nicht dagegen.
• Mit hoher Lautstärke über das
Audiosystem des Fahrzeugs
abgespielte Musik kann die
akustischen Warnsignale des
Systems übertönen.
Informationen
Wir empfehlen, das System in
folgenden Fällen in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen:
• Austausch der Windschutzscheibe.
• Der Radarsensor oder die Abdec-
kung wird beschädigt oder ersetzt.
Warnmeldung und Warnleuchte
Frontkollisions- vermeidungs-
assistent (FCA) deaktiviert.
Radar blockiert.
Wenn die Sensorabdeckung durch
Schmutz, Schnee oder Fremd-
partikel verschmutzt ist, wird der
Betrieb des FCA-Systems mögli-
cherweise vorübergehend ein-
gestellt. Entfernen Sie Schmutz,
Schnee und Fremdpartikel und
reinigen Sie die Sensorlinsen-
abdeckung vor der Verwendung des
FCA-Systems. In diesem Fall
erscheint am LCD-Display eine
Warnmeldung.
iANMERKUNG
OOSEV058030L

5-81
Fahrhinweise
5
Entfernen Sie Schmutz, Schnee und
Fremdpartikel und reinigen Sie die
Sensorlinsenabdeckung vor der
Verwendung des FCA-Systems.
Nachdem der Schmutz bzw. Schnee
oder die Fremdpartikel entfernt
wurden, arbeitet das System wieder
völlig normal.
Der FCA-Assistent funktioniert
möglicherweise nicht ordnungs-
gemäß in Gegenden (zum Beispiel
auf freier Fläche), wo nach dem
Einschalten des Fahrzeugs nicht
alles erkannt wird.Systemstörung
Frontkollisions-warnsystem (FCW)
prüfen
• Wenn das FCA nicht ordnungs-
gemäß funktioniert, leuchtet die
FCA-Warnleuchte ( ) auf und es
erscheint einige Sekunden lang eine
Warnmeldung.Nach dem Er-
löschen der Warnmeldung leuchtet
die Hauptwarnleuchte ( ) auf. In
diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.• Die FCA-Warnmeldung leuchtet
möglicherweise gemeinsam mit
der ESC-Warnleuchte (elektro-
nische Stabilitätskontrolle) auf, und
der FCA-Assistent wird auto-
matisch deaktiviert.
OOSEV058027L
Je nach Straßenzustand,
Witterung, Fahrumständen und
Verkehrsverhältnissen wird das
FCA-System möglicherweise
nicht aktiviert.
VORSICHT
•Das FCA ist lediglich eine
Ergänzungsfunktion für den
Komfort des Fahrers. Die
Verantwortung für das
Steuern des Fahrzeugs bleibt
beim Fahrer. Verlassen Sie
sich nicht allein auf die
FCA-Funktion. Wahren Sie
stattdessen einen ausreichen-
den Sicherheitsabstand und
treten Sie ggf. das Brems-
pedal, um die Fahrgesch-
windigkeit zu drosseln.
•In bestimmten Fällen und
unter bestimmten Fahrbe-
dingungen kann es vor-
kommen, dass das FCA-
System versehentlich akti-
viert wird.
VORSICHT

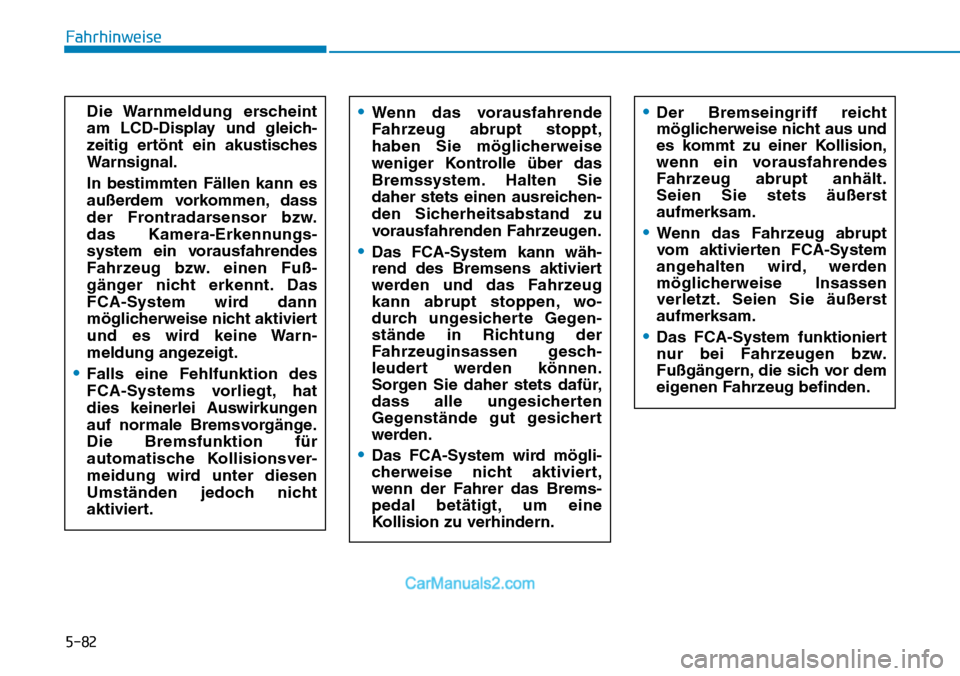

5-82
Fahrhinweise
Die Warnmeldung erscheint
am LCD-Display und gleich-
zeitig ertönt ein akustisches
Warnsignal.
In bestimmten Fällen kann es
außerdem vorkommen, dass
der Frontradarsensor bzw.
das Kamera-Erkennungs-
system ein vorausfahrendes
Fahrzeug bzw. einen Fuß-
gänger nicht erkennt. Das
FCA-System wird dann
möglicherweise nicht aktiviert
und es wird keine Warn-
meldung angezeigt.
•Falls eine Fehlfunktion des
FCA-Systems vorliegt, hat
dies keinerlei Auswirkungen
auf normale Bremsvorgänge.
Die Bremsfunktion für
automatische Kollisionsver-
meidung wird unter diesen
Umständen jedoch nicht
aktiviert.
•Wenn das vorausfahrende
Fahrzeug abrupt stoppt,
haben Sie möglicherweise
weniger Kontrolle über das
Bremssystem. Halten Sie
daher stets einen ausreichen-
den Sicherheitsabstand zu
vorausfahrenden Fahrzeugen.
•Das FCA-System kann wäh-
rend des Bremsens aktiviert
werden und das Fahrzeug
kann abrupt stoppen, wo-
durch ungesicherte Gegen-
stände in Richtung der
Fahrzeuginsassen gesch-
leudert werden können.
Sorgen Sie daher stets dafür,
dass alle ungesicherten
Gegenstände gut gesichert
werden.
•Das FCA-System wird mögli-
cherweise nicht aktiviert,
wenn der Fahrer das Brems-
pedal betätigt, um eine
Kollision zu verhindern.
•Der Bremseingriff reicht
möglicherweise nicht aus und
es kommt zu einer Kollision,
wenn ein vorausfahrendes
Fahrzeug abrupt anhält.
Seien Sie stets äußerst
aufmerksam.
•Wenn das Fahrzeug abrupt
vom aktivierten FCA-System
angehalten wird, werden
möglicherweise Insassen
verletzt. Seien Sie äußerst
aufmerksam.
•Das FCA-System funktioniert
nur bei Fahrzeugen bzw.
Fußgängern, die sich vor dem
eigenen Fahrzeug befinden.

5-83
Fahrhinweise
5

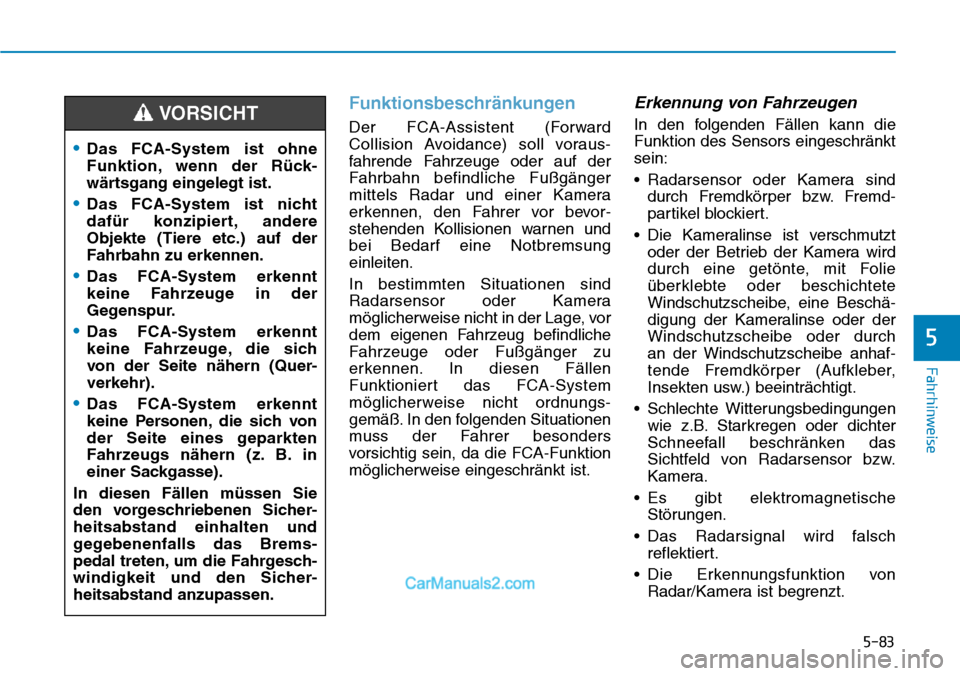

Funktionsbeschränkungen
Der FCA-Assistent (Forward
Collision Avoidance) soll voraus-
fahrende Fahrzeuge oder auf der
Fahrbahn befindliche Fußgänger
mittels Radar und einer Kamera
erkennen, den Fahrer vor bevor-
stehenden Kollisionen warnen und
bei Bedarf eine Notbremsung
einleiten.
In bestimmten Situationen sind
Radarsensor oder Kamera
möglicherweise nicht in der Lage, vor
dem eigenen Fahrzeug befindliche
Fahrzeuge oder Fußgänger zu
erkennen. In diesen Fällen
Funktioniert das FCA-System
möglicherweise nicht ordnungs-
gemäß. In den folgenden Situationen
muss der Fahrer besonders
vorsichtig sein, da die FCA-Funktion
möglicherweise eingeschränkt ist.
Erkennung von Fahrzeugen
In den folgenden Fällen kann die
Funktion des Sensors eingeschränkt
sein:
• Radarsensor oder Kamera sind
durch Fremdkörper bzw. Fremd-
partikel blockiert.
• Die Kameralinse ist verschmutzt
oder der Betrieb der Kamera wird
durch eine getönte, mit Folie
überklebte oder beschichtete
Windschutzscheibe, eine Beschä-
digung der Kameralinse oder der
Windschutzscheibe oder durch
an der Windschutzscheibe anhaf-
tende Fremdkörper (Aufkleber,
Insekten usw.) beeinträchtigt.
• Schlechte Witterungsbedingungen
wie z.B. Starkregen oder dichter
Schneefall beschränken das
Sichtfeld von Radarsensor bzw.
Kamera.
• Es gibt elektromagnetische
Störungen.
• Das Radarsignal wird falsch
reflektiert.
• Die Erkennungsfunktion von
Radar/Kamera ist begrenzt.
•Das FCA-System ist ohne
Funktion, wenn der Rück-
wärtsgang eingelegt ist.
•Das FCA-System ist nicht
dafür konzipiert, andere
Objekte (Tiere etc.) auf der
Fahrbahn zu erkennen.
•Das FCA-System erkennt
keine Fahrzeuge in der
Gegenspur.
•Das FCA-System erkennt
keine Fahrzeuge, die sich
von der Seite nähern (Quer-
verkehr).
•Das FCA-System erkennt
keine Personen, die sich von
der Seite eines geparkten
Fahrzeugs nähern (z. B. in
einer Sackgasse).
In diesen Fällen müssen Sie
den vorgeschriebenen Sicher-
heitsabstand einhalten und
gegebenenfalls das Brems-
pedal treten, um die Fahrgesch-
windigkeit und den Sicher-
heitsabstand anzupassen.
VORSICHT

5-84
Fahrhinweise

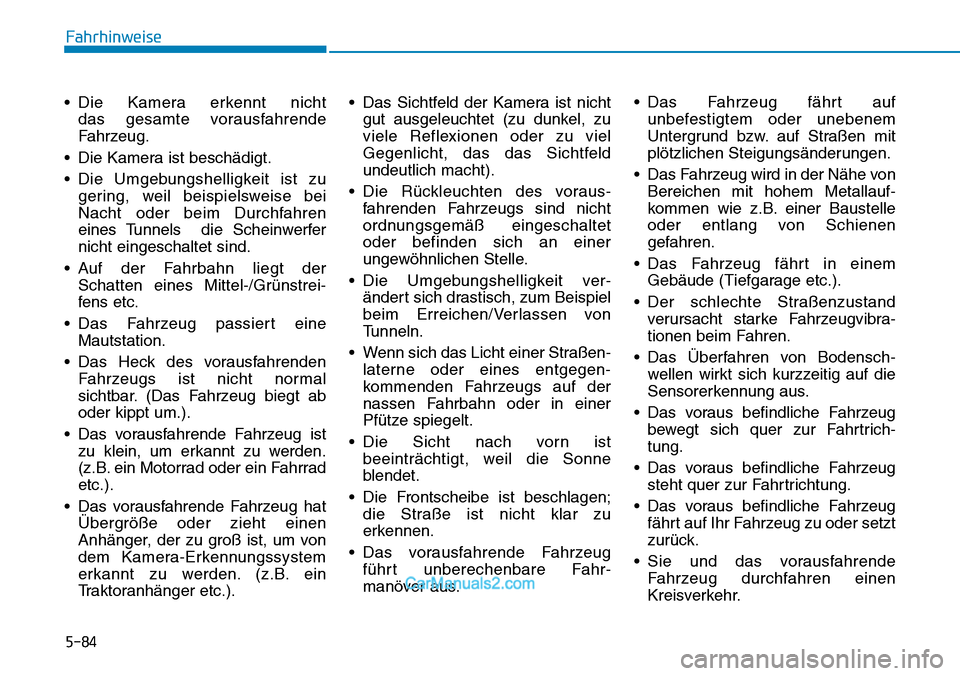

• Die Kamera erkennt nicht
das gesamte vorausfahrende
Fahrzeug.
• Die Kamera ist beschädigt.
• Die Umgebungshelligkeit ist zu
gering, weil beispielsweise bei
Nacht oder beim Durchfahren
eines Tunnels die Scheinwerfer
nicht eingeschaltet sind.
• Auf der Fahrbahn liegt der
Schatten eines Mittel-/Grünstrei-
fens etc.
• Das Fahrzeug passiert eine
Mautstation.
• Das Heck des vorausfahrenden
Fahrzeugs ist nicht normal
sichtbar. (Das Fahrzeug biegt ab
oder kippt um.).
• Das vorausfahrende Fahrzeug ist
zu klein, um erkannt zu werden.
(z.B. ein Motorrad oder ein Fahrrad
etc.).
• Das vorausfahrende Fahrzeug hat
Übergröße oder zieht einen
Anhänger, der zu groß ist, um von
dem Kamera-Erkennungssystem
erkannt zu werden. (z.B. ein
Traktoranhänger etc.).• Das Sichtfeld der Kamera ist nicht
gut ausgeleuchtet (zu dunkel, zu
viele Reflexionen oder zu viel
Gegenlicht, das das Sichtfeld
undeutlich macht).
• Die Rückleuchten des voraus-
fahrenden Fahrzeugs sind nicht
ordnungsgemäß eingeschaltet
oder befinden sich an einer
ungewöhnlichen Stelle.
• Die Umgebungshelligkeit ver-
ändert sich drastisch, zum Beispiel
beim Erreichen/Verlassen von
Tunneln.
• Wenn sich das Licht einer Straßen-
laterne oder eines entgegen-
kommenden Fahrzeugs auf der
nassen Fahrbahn oder in einer
Pfütze spiegelt.
• Die Sicht nach vorn ist
beeinträchtigt, weil die Sonne
blendet.
• Die Frontscheibe ist beschlagen;
die Straße ist nicht klar zu
erkennen.
• Das vorausfahrende Fahrzeug
führt unberechenbare Fahr-
manöver aus.• Das Fahrzeug fährt auf
unbefestigtem oder unebenem
Untergrund bzw. auf Straßen mit
plötzlichen Steigungsänderungen.
• Das Fahrzeug wird in der Nähe von
Bereichen mit hohem Metallauf-
kommen wie z.B. einer Baustelle
oder entlang von Schienen
gefahren.
• Das Fahrzeug fährt in einem
Gebäude (Tiefgarage etc.).
• Der schlechte Straßenzustand
verursacht starke Fahrzeugvibra-
tionen beim Fahren.
• Das Überfahren von Bodensch-
wellen wirkt sich kurzzeitig auf die
Sensorerkennung aus.
• Das voraus befindliche Fahrzeug
bewegt sich quer zur Fahrtrich-
tung.
• Das voraus befindliche Fahrzeug
steht quer zur Fahrtrichtung.
• Das voraus befindliche Fahrzeug
fährt auf Ihr Fahrzeug zu oder setzt
zurück.
• Sie und das vorausfahrende
Fahrzeug durchfahren einen
Kreisverkehr.

5-85
Fahrhinweise
5

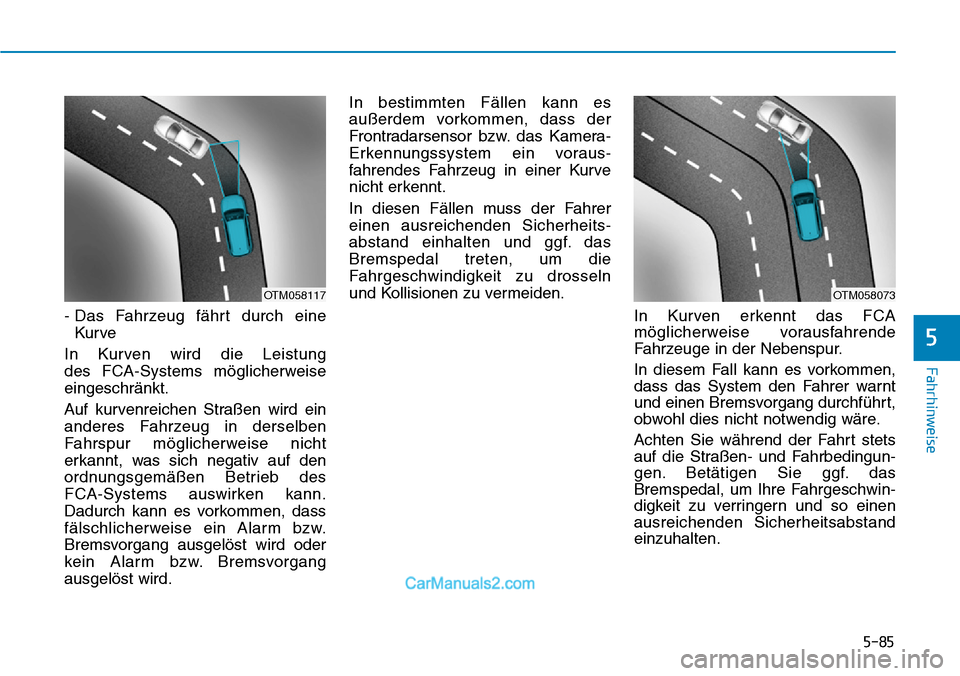

- Das Fahrzeug fährt durch eine
Kur ve
In Kurven wird die Leistung
des FCA-Systems möglicherweise
eingeschränkt.
Auf kurvenreichen Straßen wird ein
anderes Fahrzeug in derselben
Fahrspur möglicherweise nicht
erkannt, was sich negativ auf den
ordnungsgemäßen Betrieb des
FCA-Systems auswirken kann.
Dadurch kann es vorkommen, dass
fälschlicherweise ein Alarm bzw.
Bremsvorgang ausgelöst wird oder
kein Alarm bzw. Bremsvorgang
ausgelöst wird.In bestimmten Fällen kann es
außerdem vorkommen, dass der
Frontradarsensor bzw. das Kamera-
Erkennungssystem ein voraus-
fahrendes Fahrzeug in einer Kurve
nicht erkennt.
In diesen Fällen muss der Fahrer
einen ausreichenden Sicherheits-
abstand einhalten und ggf. das
Bremspedal treten, um die
Fahrgeschwindigkeit zu drosseln
und Kollisionen zu vermeiden.
In Kurven erkennt das FCA
möglicherweise vorausfahrende
Fahrzeuge in der Nebenspur.
In diesem Fall kann es vorkommen,
dass das System den Fahrer warnt
und einen Bremsvorgang durchführt,
obwohl dies nicht notwendig wäre.
Achten Sie während der Fahrt stets
auf die Straßen- und Fahrbedingun-
gen. Betätigen Sie ggf. das
Bremspedal, um Ihre Fahrgeschwin-
digkeit zu verringern und so einen
ausreichenden Sicherheitsabstand
einzuhalten.
OTM058117OTM058073
