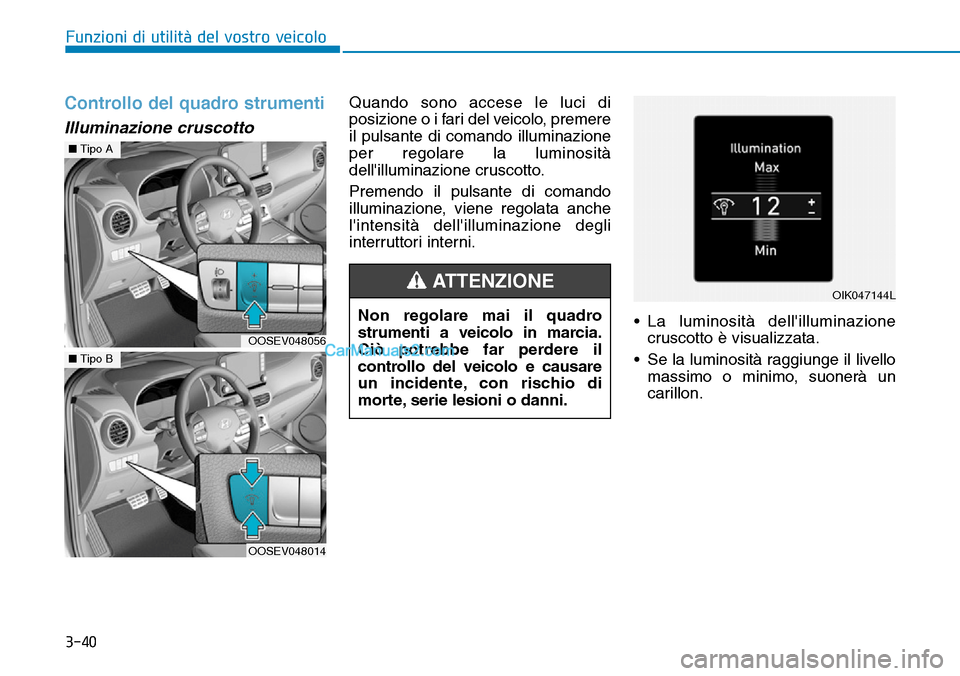

3-40
Funzioni di utilità del vostro veicolo
Controllo del quadro strumenti
Illuminazione cruscotto
Quando sono accese le luci di
posizione o i fari del veicolo, premere
il pulsante di comando illuminazione
per regolare la luminosità
dell'illuminazione cruscotto.
Premendo il pulsante di comando
illuminazione, viene regolata anche
l'intensità dell'illuminazione degli
interruttori interni.
• La luminosità dell'illuminazione
cruscotto è visualizzata.
• Se la luminosità raggiunge il livello
massimo o minimo, suonerà un
carillon.
OIK047144L
OOSEV048056
■Tipo A
OOSEV048014
■Tipo B
Non regolare mai il quadro
strumenti a veicolo in marcia.
Ciò potrebbe far perdere il
controllo del veicolo e causare
un incidente, con rischio di
morte, serie lesioni o danni.
ATTENZIONE

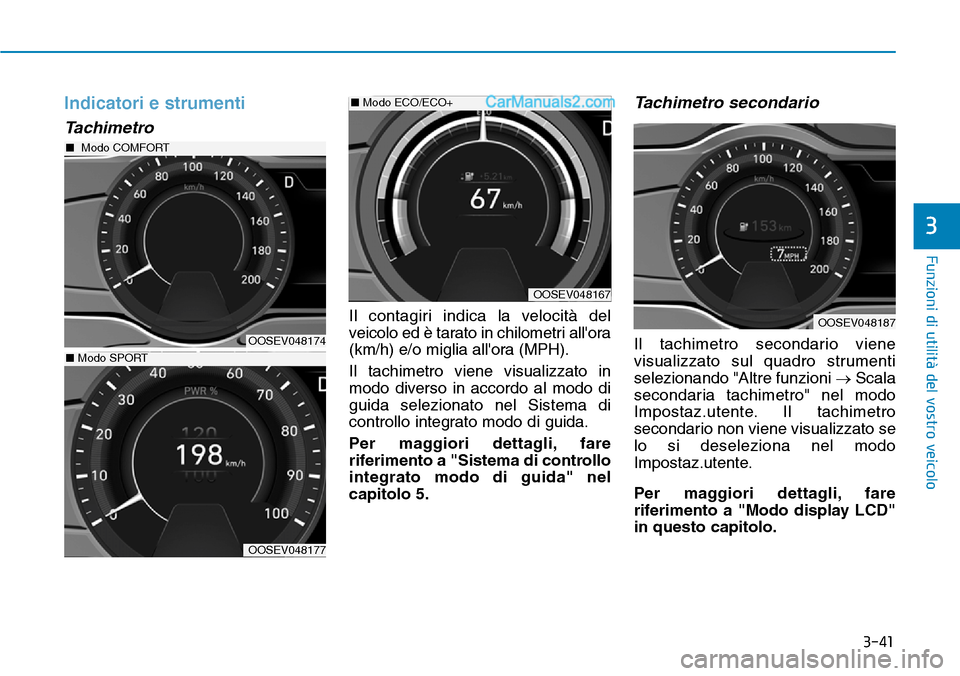

3-41
Funzioni di utilità del vostro veicolo
3
Indicatori e strumenti
Tachimetro
Il contagiri indica la velocità del
veicolo ed è tarato in chilometri all'ora
(km/h) e/o miglia all'ora (MPH).
Il tachimetro viene visualizzato in
modo diverso in accordo al modo di
guida selezionato nel Sistema di
controllo integrato modo di guida.
Per maggiori dettagli, fare
riferimento a "Sistema di controllo
integrato modo di guida" nel
capitolo 5.
Tachimetro secondario
Il tachimetro secondario viene
visualizzato sul quadro strumenti
selezionando "Altre funzioni →Scala
secondaria tachimetro" nel modo
Impostaz.utente. Il tachimetro
secondario non viene visualizzato se
lo si deseleziona nel modo
Impostaz.utente.
Per maggiori dettagli, fare
riferimento a "Modo display LCD"
in questo capitolo.OOSEV048174
■Modo COMFORT
OOSEV048177
■Modo SPORT
OOSEV048167
■Modo ECO/ECO+
OOSEV048187

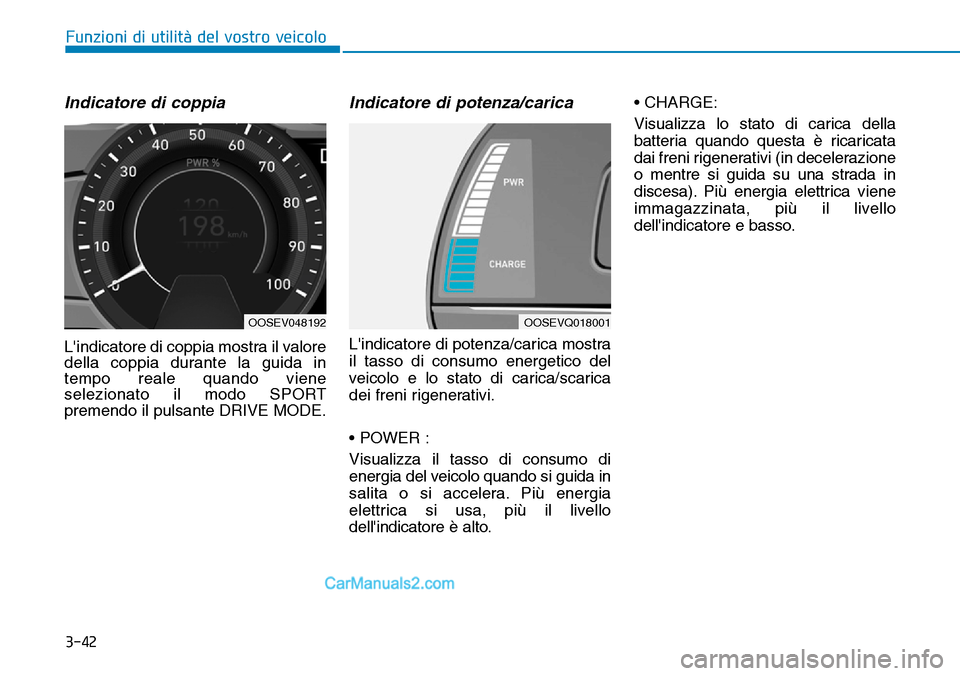

3-42
Indicatore di coppia
L'indicatore di coppia mostra il valore
della coppia durante la guida in
tempo reale quando viene
selezionato il modo SPORT
premendo il pulsante DRIVE MODE.
Indicatore di potenza/carica
L'indicatore di potenza/carica mostra
il tasso di consumo energetico del
veicolo e lo stato di carica/scarica
dei freni rigenerativi.
• POWER :
Visualizza il tasso di consumo di
energia del veicolo quando si guida in
salita o si accelera. Più energia
elettrica si usa, più il livello
dell'indicatore è alto.• CHARGE:
Visualizza lo stato di carica della
batteria quando questa è ricaricata
dai freni rigenerativi (in decelerazione
o mentre si guida su una strada in
discesa). Più energia elettrica viene
immagazzinata, più il livello
dell'indicatore e basso.
Funzioni di utilità del vostro veicolo
OOSEVQ018001OOSEV048192

3-43
Funzioni di utilità del vostro veicolo

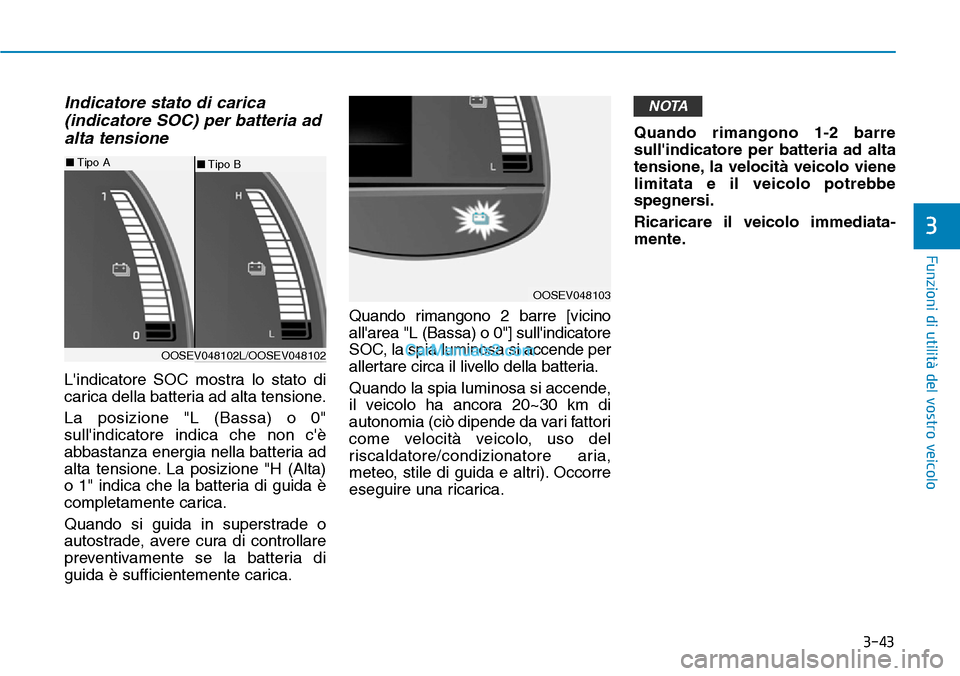

Indicatore stato di carica
(indicatore SOC) per batteria ad
alta tensione
L'indicatore SOC mostra lo stato di
carica della batteria ad alta tensione.
La posizione "L (Bassa) o 0"
sull'indicatore indica che non c'è
abbastanza energia nella batteria ad
alta tensione. La posizione "H (Alta)
o 1" indica che la batteria di guida è
completamente carica.
Quando si guida in superstrade o
autostrade, avere cura di controllare
preventivamente se la batteria di
guida è sufficientemente carica.Quando rimangono 2 barre [vicino
all'area "L (Bassa) o 0"] sull'indicatore
SOC, la spia luminosa si accende per
allertare circa il livello della batteria.
Quando la spia luminosa si accende,
il veicolo ha ancora 20~30 km di
autonomia (ciò dipende da vari fattori
come velocità veicolo, uso del
riscaldatore/condizionatore aria,
meteo, stile di guida e altri). Occorre
eseguire una ricarica.Quando rimangono 1-2 barre
sull'indicatore per batteria ad alta
tensione, la velocità veicolo viene
limitata e il veicolo potrebbe
spegnersi.
Ricaricare il veicolo immediata-
mente.
NOTA
3
■Tipo B■Tipo A
OOSEV048102L/OOSEV048102
OOSEV048103

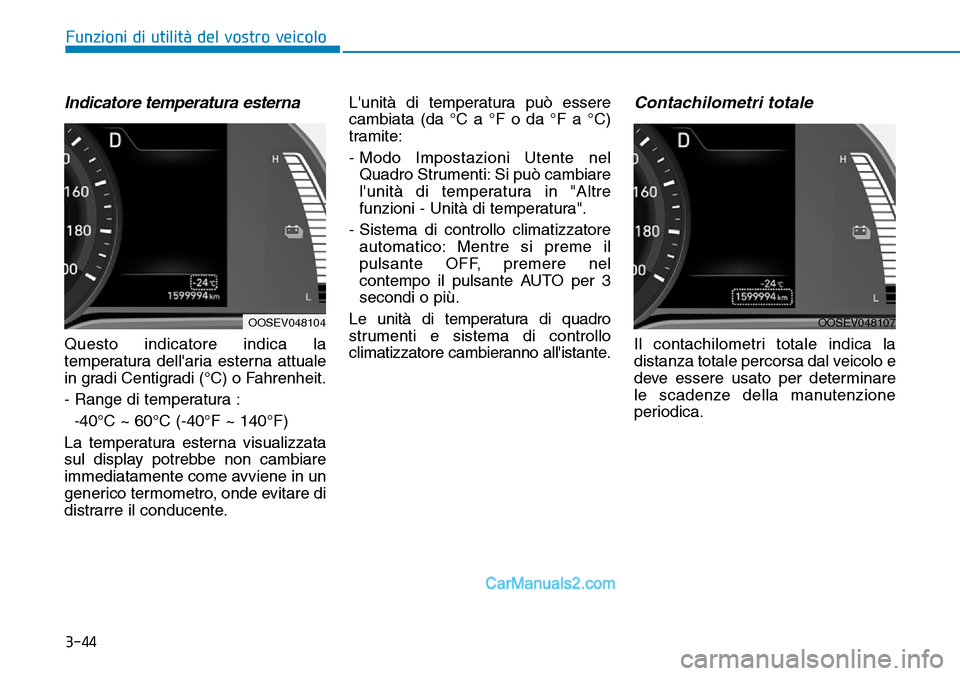

3-44
Funzioni di utilità del vostro veicolo
Indicatore temperatura esterna
Questo indicatore indica la
temperatura dell'aria esterna attuale
in gradi Centigradi (°C) o Fahrenheit.
- Range di temperatura :
-40°C ~ 60°C (-40°F ~ 140°F)
La temperatura esterna visualizzata
sul display potrebbe non cambiare
immediatamente come avviene in un
generico termometro, onde evitare di
distrarre il conducente.L'unità di temperatura può essere
cambiata (da °C a °F o da °F a °C)
tramite:
- Modo Impostazioni Utente nel
Quadro Strumenti: Si può cambiare
l'unità di temperatura in "Altre
funzioni - Unità di temperatura".
- Sistema di controllo climatizzatore
automatico: Mentre si preme il
pulsante OFF, premere nel
contempo il pulsante AUTO per 3
secondi o più.
Le unità di temperatura di quadro
strumenti e sistema di controllo
climatizzatore cambieranno all'istante.
Contachilometri totale
Il contachilometri totale indica la
distanza totale percorsa dal veicolo e
deve essere usato per determinare
le scadenze della manutenzione
periodica.
OOSEV048107OOSEV048104

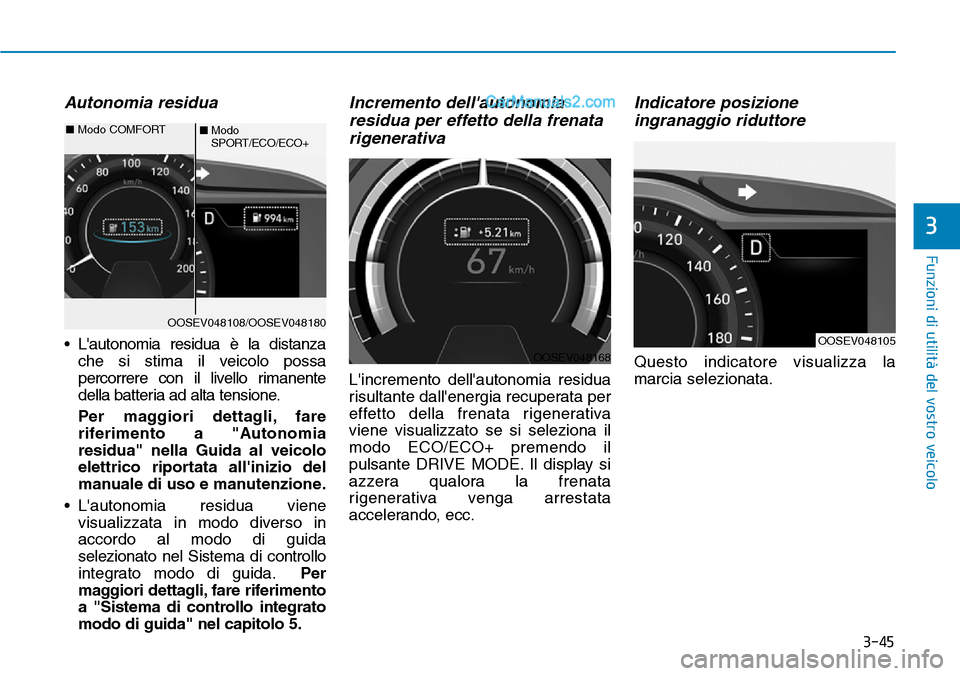

3-45
Funzioni di utilità del vostro veicolo
3
Autonomia residua
• L'autonomia residua è la distanza
che si stima il veicolo possa
percorrere con il livello rimanente
della batteria ad alta tensione.
Per maggiori dettagli, fare
riferimento a "Autonomia
residua" nella Guida al veicolo
elettrico riportata all'inizio del
manuale di uso e manutenzione.
• L'autonomia residua viene
visualizzata in modo diverso in
accordo al modo di guida
selezionato nel Sistema di controllo
integrato modo di guida.Per
maggiori dettagli, fare riferimento
a "Sistema di controllo integrato
modo di guida" nel capitolo 5.
Incremento dell'autonomia
residua per effetto della frenata
rigenerativa
L'incremento dell'autonomia residua
risultante dall'energia recuperata per
effetto della frenata rigenerativa
viene visualizzato se si seleziona il
modo ECO/ECO+ premendo il
pulsante DRIVE MODE. Il display si
azzera qualora la frenata
rigenerativa venga arrestata
accelerando, ecc.
Indicatore posizione
ingranaggio riduttore
Questo indicatore visualizza la
marcia selezionata.
OOSEV048105
OOSEV048108/OOSEV048180
■Modo COMFORT
■Modo
SPORT/ECO/ECO+
OOSEV048168

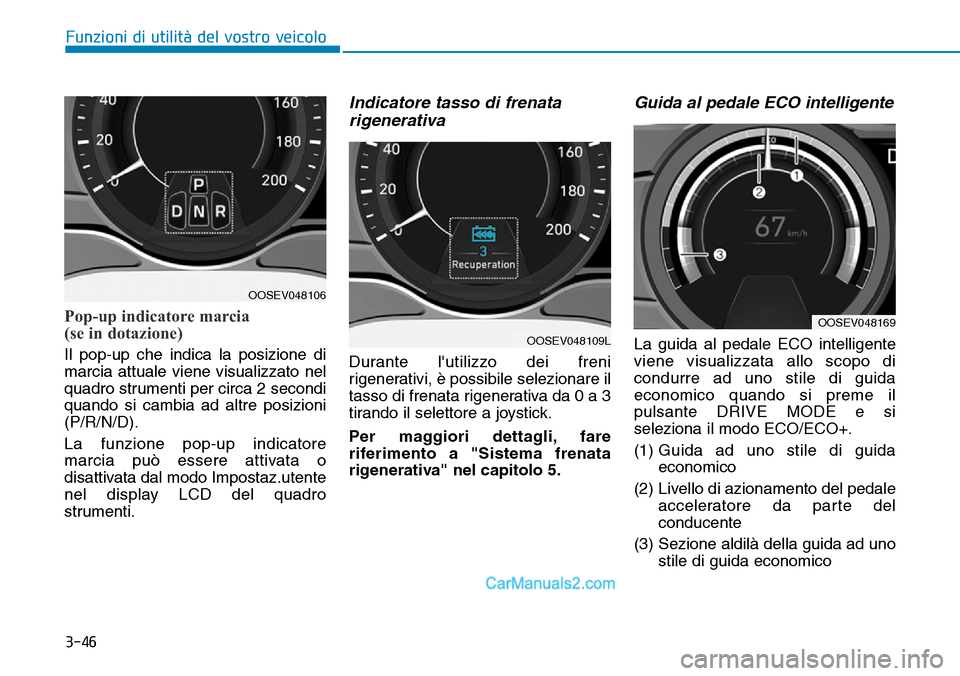

3-46
Funzioni di utilità del vostro veicolo
Pop-up indicatore marcia
(se in dotazione)
Il pop-up che indica la posizione di
marcia attuale viene visualizzato nel
quadro strumenti per circa 2 secondi
quando si cambia ad altre posizioni
(P/R/N/D).
La funzione pop-up indicatore
marcia può essere attivata o
disattivata dal modo Impostaz.utente
nel display LCD del quadro
strumenti.
Indicatore tasso di frenata
rigenerativa
Durante l'utilizzo dei freni
rigenerativi, è possibile selezionare il
tasso di frenata rigenerativa da 0 a 3
tirando il selettore a joystick.
Per maggiori dettagli, fare
riferimento a "Sistema frenata
rigenerativa" nel capitolo 5.
Guida al pedale ECO intelligente
La guida al pedale ECO intelligente
viene visualizzata allo scopo di
condurre ad uno stile di guida
economico quando si preme il
pulsante DRIVE MODE e si
seleziona il modo ECO/ECO+.
(1) Guida ad uno stile di guida
economico
(2) Livello di azionamento del pedale
acceleratore da parte del
conducente
(3) Sezione aldilà della guida ad uno
stile di guida economico
OOSEV048169
OOSEV048109L
OOSEV048106

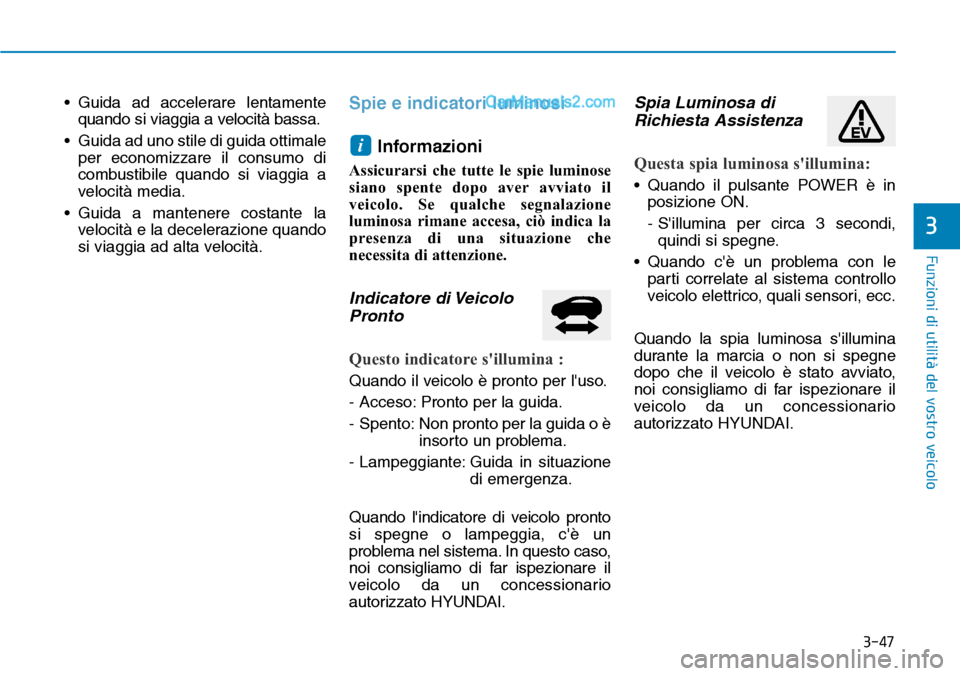

3-47
Funzioni di utilità del vostro veicolo
3
• Guida ad accelerare lentamente
quando si viaggia a velocità bassa.
• Guida ad uno stile di guida ottimale
per economizzare il consumo di
combustibile quando si viaggia a
velocità media.
• Guida a mantenere costante la
velocità e la decelerazione quando
si viaggia ad alta velocità.Spie e indicatori luminosi
Informazioni
Assicurarsi che tutte le spie luminose
siano spente dopo aver avviato il
veicolo. Se qualche segnalazione
luminosa rimane accesa, ciò indica la
presenza di una situazione che
necessita di attenzione.
Indicatore di Veicolo
Pronto
Questo indicatore s'illumina :
Quando il veicolo è pronto per l'uso.
- Acceso: Pronto per la guida.
- Spento: Non pronto per la guida o è
insorto un problema.
- Lampeggiante: Guida in situazione
di emergenza.
Quando l'indicatore di veicolo pronto
si spegne o lampeggia, c'è un
problema nel sistema. In questo caso,
noi consigliamo di far ispezionare il
veicolo da un concessionario
autorizzato HYUNDAI.
Spia Luminosa di
Richiesta Assistenza
Questa spia luminosa s'illumina:
• Quando il pulsante POWER è in
posizione ON.
- S'illumina per circa 3 secondi,
quindi si spegne.
• Quando c'è un problema con le
parti correlate al sistema controllo
veicolo elettrico, quali sensori, ecc.
Quando la spia luminosa s'illumina
durante la marcia o non si spegne
dopo che il veicolo è stato avviato,
noi consigliamo di far ispezionare il
veicolo da un concessionario
autorizzato HYUNDAI.
i

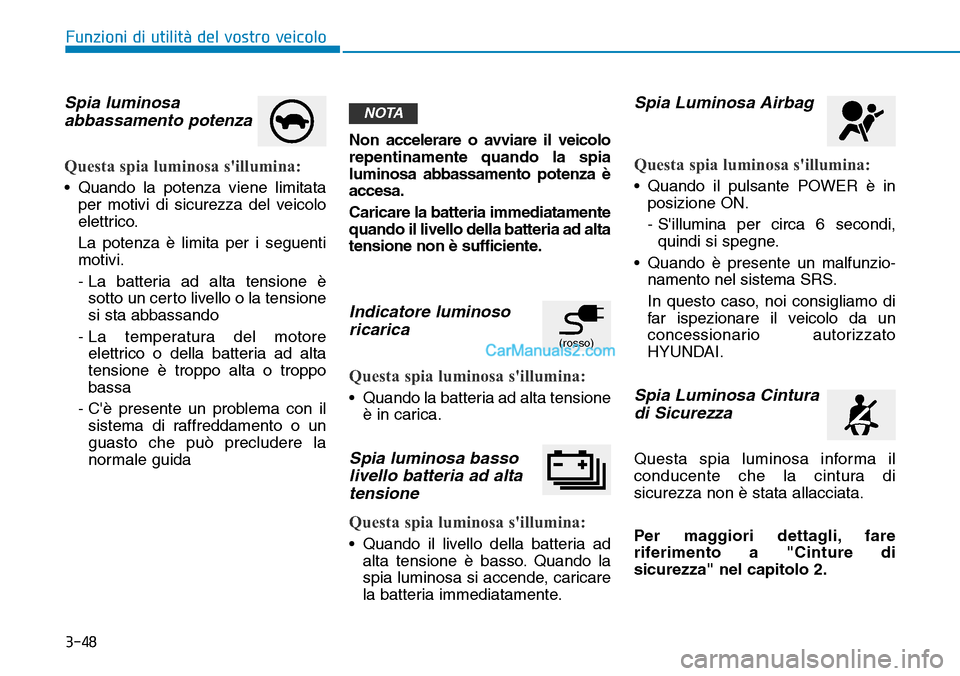

3-48
Funzioni di utilità del vostro veicolo
Spia luminosa
abbassamento potenza
Questa spia luminosa s'illumina:
• Quando la potenza viene limitata
per motivi di sicurezza del veicolo
elettrico.
La potenza è limita per i seguenti
motivi.
- La batteria ad alta tensione è
sotto un certo livello o la tensione
si sta abbassando
- La temperatura del motore
elettrico o della batteria ad alta
tensione è troppo alta o troppo
bassa
- C'è presente un problema con il
sistema di raffreddamento o un
guasto che può precludere la
normale guida Non accelerare o avviare il veicolo
repentinamente quando la spia
luminosa abbassamento potenza è
accesa.
Caricare la batteria immediatamente
quando il livello della batteria ad alta
tensione non è sufficiente.
Indicatore luminoso
ricarica
Questa spia luminosa s'illumina:
• Quando la batteria ad alta tensione
è in carica.
Spia luminosa basso
livello batteria ad alta
tensione
Questa spia luminosa s'illumina:
• Quando il livello della batteria ad
alta tensione è basso. Quando la
spia luminosa si accende, caricare
la batteria immediatamente.
Spia Luminosa Airbag
Questa spia luminosa s'illumina:
• Quando il pulsante POWER è in
posizione ON.
- S'illumina per circa 6 secondi,
quindi si spegne.
• Quando è presente un malfunzio-
namento nel sistema SRS.
In questo caso, noi consigliamo di
far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
Spia Luminosa Cintura
di Sicurezza
Questa spia luminosa informa il
conducente che la cintura di
sicurezza non è stata allacciata.
Per maggiori dettagli, fare
riferimento a "Cinture di
sicurezza" nel capitolo 2.
NOTA
(rosso)

3-49
Funzioni di utilità del vostro veicolo

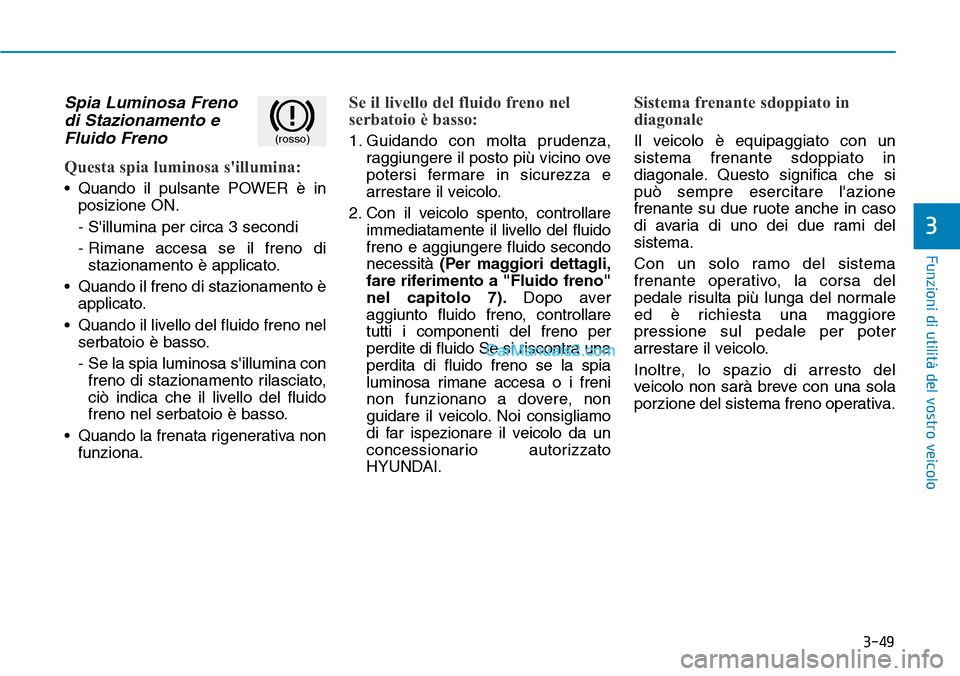

Spia Luminosa Freno
di Stazionamento e
Fluido Freno
Questa spia luminosa s'illumina:
• Quando il pulsante POWER è in
posizione ON.
- S'illumina per circa 3 secondi
- Rimane accesa se il freno di
stazionamento è applicato.
• Quando il freno di stazionamento è
applicato.
• Quando il livello del fluido freno nel
serbatoio è basso.
- Se la spia luminosa s'illumina con
freno di stazionamento rilasciato,
ciò indica che il livello del fluido
freno nel serbatoio è basso.
• Quando la frenata rigenerativa non
funziona.
Se il livello del fluido freno nel
serbatoio è basso:
1. Guidando con molta prudenza,
raggiungere il posto più vicino ove
potersi fermare in sicurezza e
arrestare il veicolo.
2. Con il veicolo spento, controllare
immediatamente il livello del fluido
freno e aggiungere fluido secondo
necessità (Per maggiori dettagli,
fare riferimento a "Fluido freno"
nel capitolo 7).Dopo aver
aggiunto fluido freno, controllare
tutti i componenti del freno per
perdite di fluido Se si riscontra una
perdita di fluido freno se la spia
luminosa rimane accesa o i freni
non funzionano a dovere, non
guidare il veicolo. Noi consigliamo
di far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
Sistema frenante sdoppiato in
diagonale
Il veicolo è equipaggiato con un
sistema frenante sdoppiato in
diagonale. Questo significa che si
può sempre esercitare l'azione
frenante su due ruote anche in caso
di avaria di uno dei due rami del
sistema.
Con un solo ramo del sistema
frenante operativo, la corsa del
pedale risulta più lunga del normale
ed è richiesta una maggiore
pressione sul pedale per poter
arrestare il veicolo.
Inoltre, lo spazio di arresto del
veicolo non sarà breve con una sola
porzione del sistema freno operativa.
3
(rosso)
