1-63
EIGENSCHAFTEN DES HYUNDAI

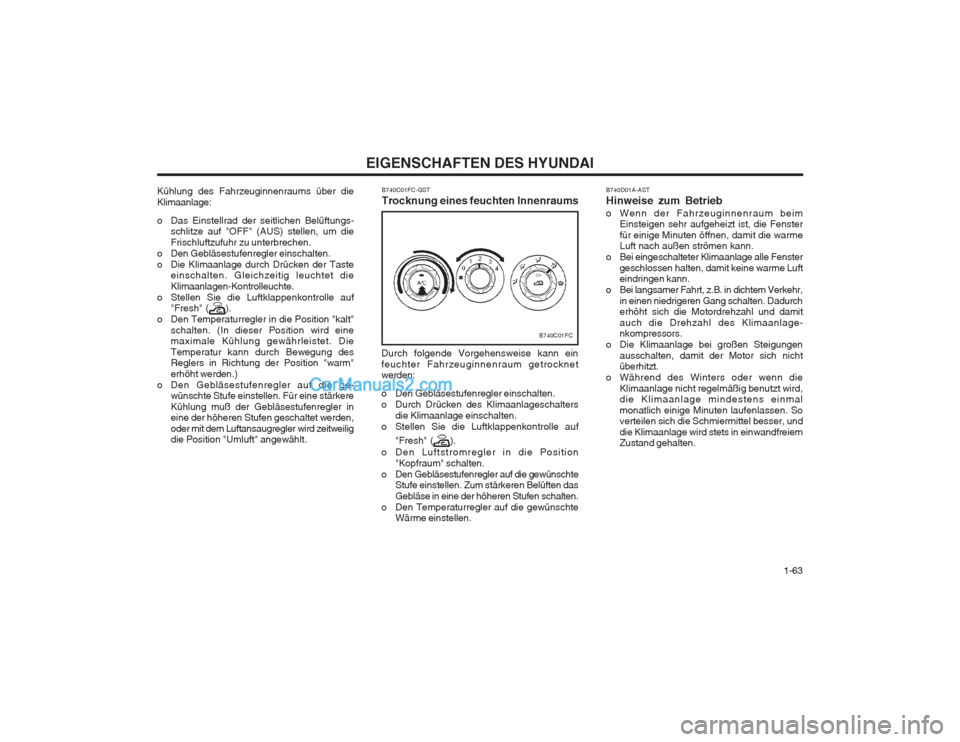

B740D01A-AST Hinweise zum Betrieb
o Wenn der Fahrzeuginnenraum beimEinsteigen sehr aufgeheizt ist, die Fenster für einige Minuten öffnen, damit die warme Luft nach außen strömen kann.
o Bei eingeschalteter Klimaanlage alle Fenster geschlossen halten, damit keine warme Lufteindringen kann.
o Bei langsamer Fahrt, z.B. in dichtem Verkehr, in einen niedrigeren Gang schalten. Dadurcherhöht sich die Motordrehzahl und damit
auch die Drehzahl des Klimaanlage- nkompressors.
o Die Klimaanlage bei großen Steigungen ausschalten, damit der Motor sich nichtüberhitzt.
o Während des Winters oder wenn die Klimaanlage nicht regelmäßig benutzt wird,die Klimaanlage mindestens einmal
monatlich einige Minuten laufenlassen. So verteilen sich die Schmiermittel besser, und
die Klimaanlage wird stets in einwandfreiem Zustand gehalten.
B740C01FC-GST Trocknung eines feuchten Innenraums
Durch folgende Vorgehensweise kann ein feuchter Fahrzeuginnenraum getrocknet werden:
o Den Gebläsestufenregler einschalten.
o Durch Drücken des Klimaanlageschalters die Klimaanlage einschalten.
o Stellen Sie die Luftklappenkontrolle auf
"Fresh" (
).
o Den Luftstromregler in die Position "Kopfraum" schalten.
o Den Gebläsestufenregler auf die gewünschte Stufe einstellen. Zum stärkeren Belüften das Gebläse in eine der höheren Stufen schalten.
o Den Temperaturregler auf die gewünschte Wärme einstellen.
B740C01FC
Kühlung des Fahrzeuginnenraums über die Klimaanlage:
o Das Einstellrad der seitlichen Belüftungs-schlitze auf "OFF" (AUS) stellen, um die Frischluftzufuhr zu unterbrechen.
o Den Gebläsestufenregler einschalten.
o Die Klimaanlage durch Drücken der Taste einschalten. Gleichzeitig leuchtet dieKlimaanlagen-Kontrolleuchte.
o Stellen Sie die Luftklappenkontrolle auf "Fresh" (
).
o Den Temperaturregler in die Position "kalt" schalten. (In dieser Position wird eine maximale Kühlung gewährleistet. Die Temperatur kann durch Bewegung des Reglers in Richtung der Position "warm" erhöht werden.)
o Den Gebläsestufenregler auf die ge- wünschte Stufe einstellen. Für eine stärkereKühlung muß der Gebläsestufenregler in eine der höheren Stufen geschaltet werden, oder mit dem Luftansaugregler wird zeitweilig die Position "Umluft" angewählt.

EIGENSCHAFTEN DES HYUNDAI
1-64

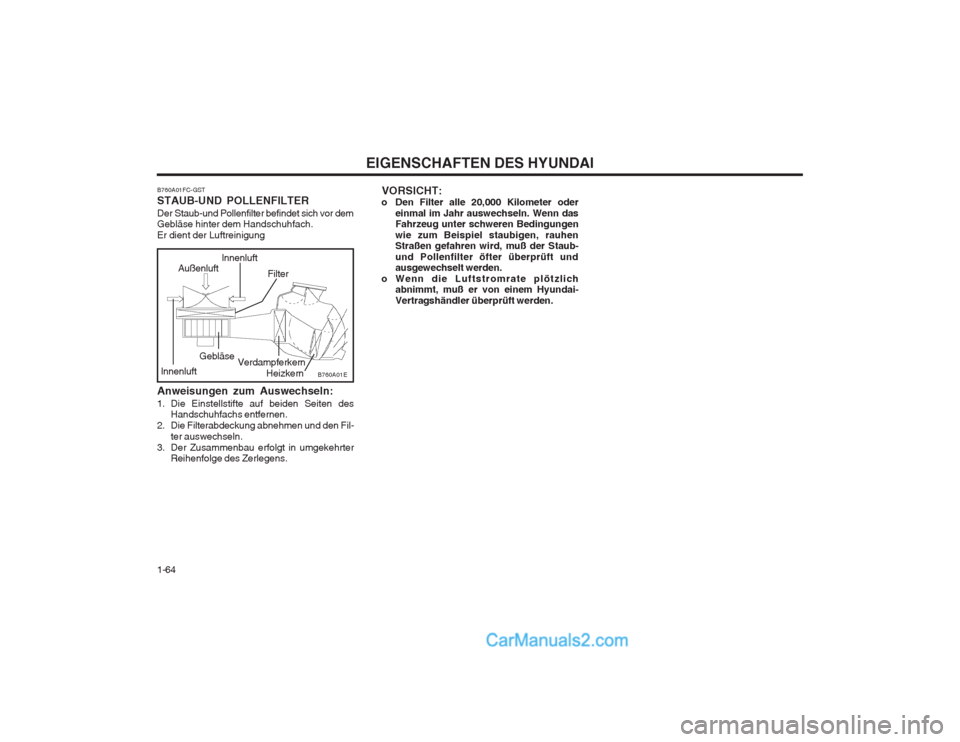

B760A01FC-GST STAUB-UND POLLENFILTER
Der Staub-und Pollenfilter befindet sich vor dem Gebläse hinter dem Handschuhfach. Er dient der Luftreinigung Anweisungen zum Auswechseln:
1. Die Einstellstifte auf beiden Seiten des
Handschuhfachs entfernen.
2. Die Filterabdeckung abnehmen und den Fil- ter auswechseln.
3. Der Zusammenbau erfolgt in umgekehrter Reihenfolge des Zerlegens.
B760A01EVerdampferkern Filter
Gebläse
Außenluft
lnnenluftHeizkern
lnnenluft VORSICHT:
o Den Filter alle 20,000 Kilometer oder
einmal im Jahr auswechseln. Wenn das Fahrzeug unter schweren Bedingungen wie zum Beispiel staubigen, rauhen Straßen gefahren wird, muß der Staub-
und Pollenfilter öfter überprüft und ausgewechselt werden.
o Wenn die Luftstromrate plötzlich abnimmt, muß er von einem Hyundai- Vertragshändler überprüft werden.

1-65
EIGENSCHAFTEN DES HYUNDAI

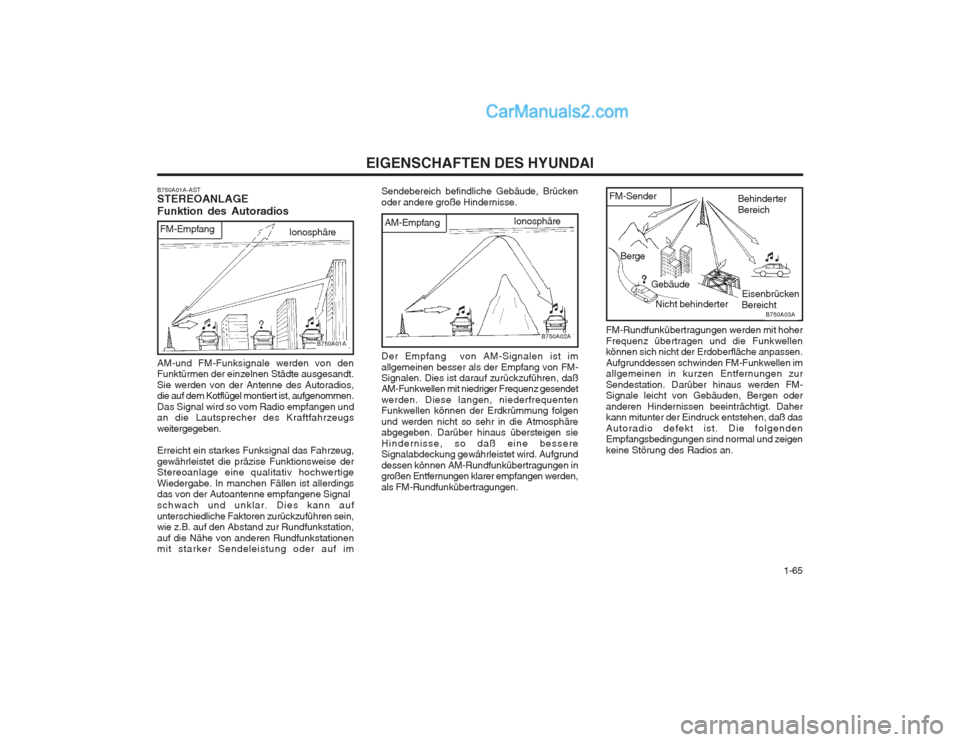

FM-Sender
B750A03A
Berge
Gebäude Behinderter Bereich
Eisenbrücken
Nicht behinderter Bereicht
B750A02A
AM-Empfang
Ionosphäre
AM-und FM-Funksignale werden von den Funktürmen der einzelnen Städte ausgesandt. Sie werden von der Antenne des Autoradios, die auf dem Kotflügel montiert ist, aufgenommen. Das Signal wird so vom Radio empfangen und an die Lautsprecher des Kraftfahrzeugs weitergegeben. Erreicht ein starkes Funksignal das Fahrzeug, gewährleistet die präzise Funktionsweise der Stereoanlage eine qualitativ hochwertige Wiedergabe. In manchen Fällen ist allerdings das von der Autoantenne empfangene Signal schwach und unklar. Dies kann aufunterschiedliche Faktoren zurückzuführen sein, wie z.B. auf den Abstand zur Rundfunkstation, auf die Nähe von anderen Rundfunkstationen mit starker Sendeleistung oder auf im Der Empfang von AM-Signalen ist im allgemeinen besser als der Empfang von FM- Signalen. Dies ist darauf zurückzuführen, daßAM-Funkwellen mit niedriger Frequenz gesendet werden. Diese langen, niederfrequenten Funkwellen können der Erdkrümmung folgen und werden nicht so sehr in die Atmosphäre abgegeben. Darüber hinaus übersteigen sie Hindernisse, so daß eine bessere Signalabdeckung gewährleistet wird. Aufgrund dessen können AM-Rundfunkübertragungen in großen Entfernungen klarer empfangen werden, als FM-Rundfunkübertragungen.
FM-Rundfunkübertragungen werden mit hoherFrequenz übertragen und die Funkwellen können sich nicht der Erdoberfläche anpassen. Aufgrunddessen schwinden FM-Funkwellen im allgemeinen in kurzen Entfernungen zur Sendestation. Darüber hinaus werden FM- Signale leicht von Gebäuden, Bergen oder anderen Hindernissen beeinträchtigt. Daher kann mitunter der Eindruck entstehen, daß das Autoradio defekt ist. Die folgenden Empfangsbedingungen sind normal und zeigen keine Störung des Radios an.
B750A01A-AST STEREOANLAGE Funktion des Autoradios
B750A01A
Ionosphäre
FM-Empfang
Sendebereich befindliche Gebäude, Brücken oder andere große Hindernisse.

EIGENSCHAFTEN DES HYUNDAI

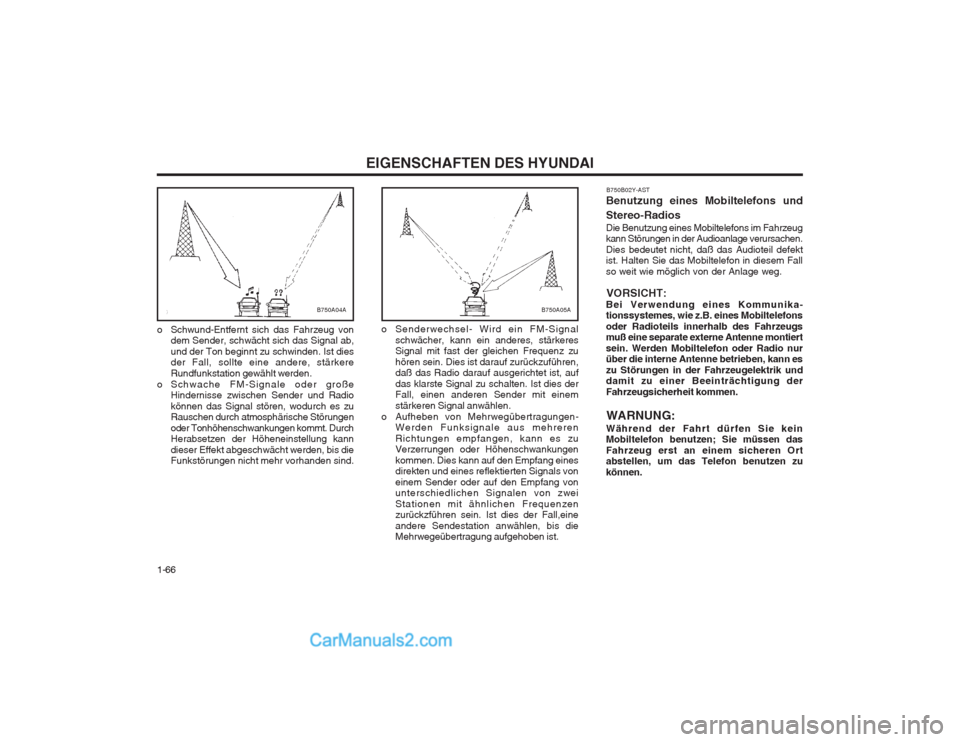

1-66 o Senderwechsel- Wird ein FM-Signal
schwächer, kann ein anderes, stärkeres Signal mit fast der gleichen Frequenz zu hören sein. Dies ist darauf zurückzuführen, daß das Radio darauf ausgerichtet ist, auf das klarste Signal zu schalten. Ist dies der Fall, einen anderen Sender mit einem stärkeren Signal anwählen.
o Aufheben von Mehrwegübertragungen- Werden Funksignale aus mehrerenRichtungen empfangen, kann es zu Verzerrungen oder Höhenschwankungen kommen. Dies kann auf den Empfang eines direkten und eines reflektierten Signals von einem Sender oder auf den Empfang von unterschiedlichen Signalen von zwei Stationen mit ähnlichen Frequenzen zurückzführen sein. Ist dies der Fall,eine andere Sendestation anwählen, bis die Mehrwegeübertragung aufgehoben ist.
B750A05A
B750B02Y-AST
Benutzung eines Mobiltelefons und Stereo-Radios Die Benutzung eines Mobiltelefons im Fahrzeug kann Störungen in der Audioanlage verursachen. Dies bedeutet nicht, daß das Audioteil defekt ist. Halten Sie das Mobiltelefon in diesem Fall so weit wie möglich von der Anlage weg.
VORSICHT:
Bei Verwendung eines Kommunika- tionssystemes, wie z.B. eines Mobiltelefons oder Radioteils innerhalb des Fahrzeugs muß eine separate externe Antenne montiert sein. Werden Mobiltelefon oder Radio nur über die interne Antenne betrieben, kann es zu Störungen in der Fahrzeugelektrik und damit zu einer Beeinträchtigung der Fahrzeugsicherheit kommen.
WARNUNG:
Während der Fahrt dürfen Sie kein Mobiltelefon benutzen; Sie müssen das Fahrzeug erst an einem sicheren Ort abstellen, um das Telefon benutzen zu können.
B750A04A
o Schwund-Entfernt sich das Fahrzeug von dem Sender, schwächt sich das Signal ab, und der Ton beginnt zu schwinden. Ist dies der Fall, sollte eine andere, stärkere Rundfunkstation gewählt werden.
o Schwache FM-Signale oder große Hindernisse zwischen Sender und Radiokönnen das Signal stören, wodurch es zu Rauschen durch atmosphärische Störungen oder Tonhöhenschwankungen kommt. Durch Herabsetzen der Höheneinstellung kann dieser Effekt abgeschwächt werden, bis die Funkstörungen nicht mehr vorhanden sind.

1-67
EIGENSCHAFTEN DES HYUNDAI

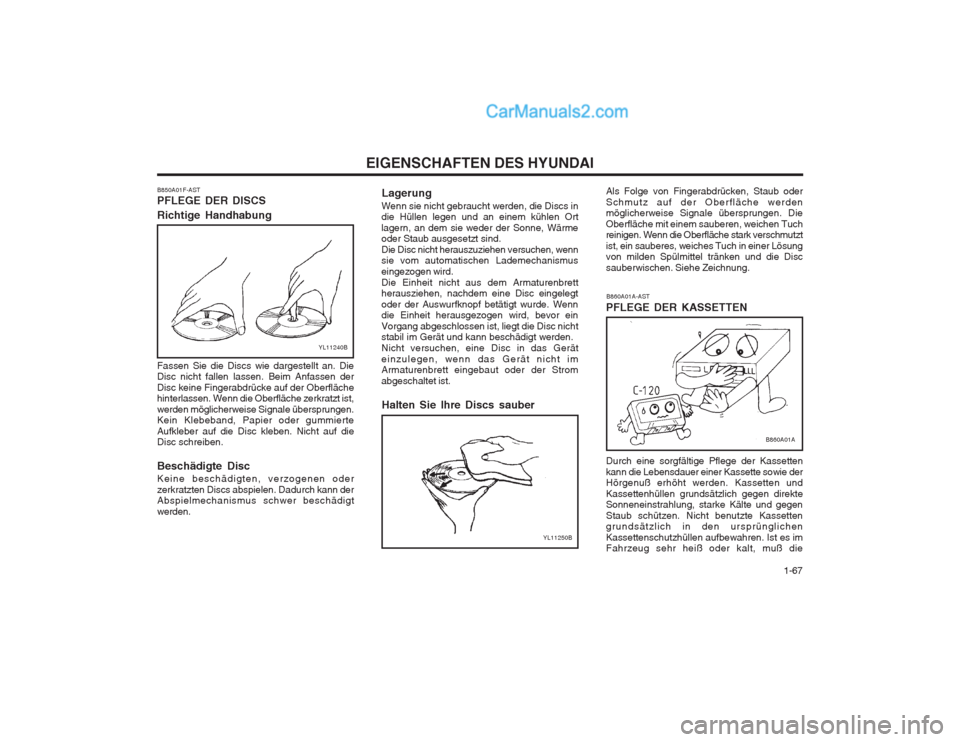

Durch eine sorgfältige Pflege der Kassetten kann die Lebensdauer einer Kassette sowie der Hörgenuß erhöht werden. Kassetten und Kassettenhüllen grundsätzlich gegen direkte Sonneneinstrahlung, starke Kälte und gegen Staub schützen. Nicht benutzte Kassetten grundsätzlich in den ursprünglichen Kassettenschutzhüllen aufbewahren. Ist es im Fahrzeug sehr heiß oder kalt, muß dieB860A01A-AST
PFLEGE DER KASSETTEN
B860A01A
YL11240B
YL11250B
B850A01F-AST PFLEGE DER DISCS Richtige Handhabung Fassen Sie die Discs wie dargestellt an. Die Disc nicht fallen lassen. Beim Anfassen der Disc keine Fingerabdrücke auf der Oberfläche hinterlassen. Wenn die Oberfläche zerkratzt ist, werden möglicherweise Signale übersprungen. Kein Klebeband, Papier oder gummierte Aufkleber auf die Disc kleben. Nicht auf die Disc schreiben. Beschädigte Disc Keine beschädigten, verzogenen oder zerkratzten Discs abspielen. Dadurch kann der Abspielmechanismus schwer beschädigt werden. Lagerung
Wenn sie nicht gebraucht werden, die Discs in die Hüllen legen und an einem kühlen Ort lagern, an dem sie weder der Sonne, Wärme oder Staub ausgesetzt sind. Die Disc nicht herauszuziehen versuchen, wenn sie vom automatischen Lademechanismus eingezogen wird.Die Einheit nicht aus dem Armaturenbrett herausziehen, nachdem eine Disc eingelegt oder der Auswurfknopf betätigt wurde. Wenn die Einheit herausgezogen wird, bevor ein Vorgang abgeschlossen ist, liegt die Disc nicht stabil im Gerät und kann beschädigt werden. Nicht versuchen, eine Disc in das Geräteinzulegen, wenn das Gerät nicht im Armaturenbrett eingebaut oder der Strom abgeschaltet ist.
Halten Sie Ihre Discs sauber Als Folge von Fingerabdrücken, Staub oderSchmutz auf der Oberfläche werden möglicherweise Signale übersprungen. Die Oberfläche mit einem sauberen, weichen Tuch reinigen. Wenn die Oberfläche stark verschmutzt ist, ein sauberes, weiches Tuch in einer Lösung von milden Spülmittel tränken und die Disc sauberwischen. Siehe Zeichnung.

EIGENSCHAFTEN DES HYUNDAI

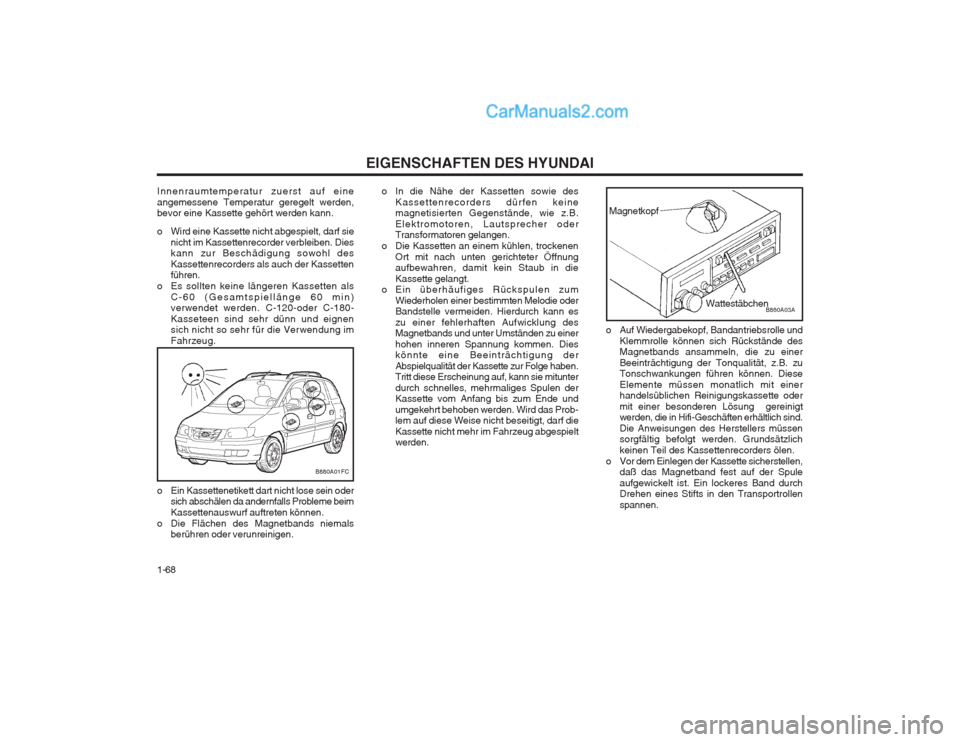

1-68 o Auf Wiedergabekopf, Bandantriebsrolle und
Klemmrolle können sich Rückstände des Magnetbands ansammeln, die zu einer Beeinträchtigung der Tonqualität, z.B. zu Tonschwankungen führen können. Diese Elemente müssen monatlich mit einer handelsüblichen Reinigungskassette oder mit einer besonderen Lösung gereinigt werden, die in Hifi-Geschäften erhältlich sind. Die Anweisungen des Herstellers müssen sorgfältig befolgt werden. Grundsätzlich keinen Teil des Kassettenrecorders ölen.
o Vor dem Einlegen der Kassette sicherstellen, daß das Magnetband fest auf der Spuleaufgewickelt ist. Ein lockeres Band durch Drehen eines Stifts in den Transportrollen spannen.
Innenraumtemperatur zuerst auf eineangemessene Temperatur geregelt werden, bevor eine Kassette gehört werden kann.
o Wird eine Kassette nicht abgespielt, darf sie
nicht im Kassettenrecorder verbleiben. Dies kann zur Beschädigung sowohl des Kassettenrecorders als auch der Kassetten führen.
o Es sollten keine längeren Kassetten als
C-60 (Gesamtspiellänge 60 min)verwendet werden. C-120-oder C-180- Kasseteen sind sehr dünn und eignen sich nicht so sehr für die Verwendung im Fahrzeug.
o Ein Kassettenetikett dart nicht lose sein oder sich abschälen da andernfalls Probleme beimKassettenauswurf auftreten können.
o Die Flächen des Magnetbands niemals berühren oder verunreinigen. o In die Nähe der Kassetten sowie des
Kassettenrecorders dürfen keine magnetisierten Gegenstände, wie z.B. Elektromotoren, Lautsprecher oder Transformatoren gelangen.
o Die Kassetten an einem kühlen, trockenen Ort mit nach unten gerichteter Öffnungaufbewahren, damit kein Staub in die Kassette gelangt.
o Ein überhäufiges Rückspulen zum
Wiederholen einer bestimmten Melodie oder Bandstelle vermeiden. Hierdurch kann es zu einer fehlerhaften Aufwicklung des Magnetbands und unter Umständen zu einer hohen inneren Spannung kommen. Dies könnte eine Beeinträchtigung der Abspielqualität der Kassette zur Folge haben. Tritt diese Erscheinung auf, kann sie mitunter durch schnelles, mehrmaliges Spulen der Kassette vom Anfang bis zum Ende und
umgekehrt behoben werden. Wird das Prob- lem auf diese Weise nicht beseitigt, darf die Kassette nicht mehr im Fahrzeug abgespielt werden.
B860A03A
Magnetkopf
Wattestäbchen
B880A01FC

1-69
EIGENSCHAFTEN DES HYUNDAI

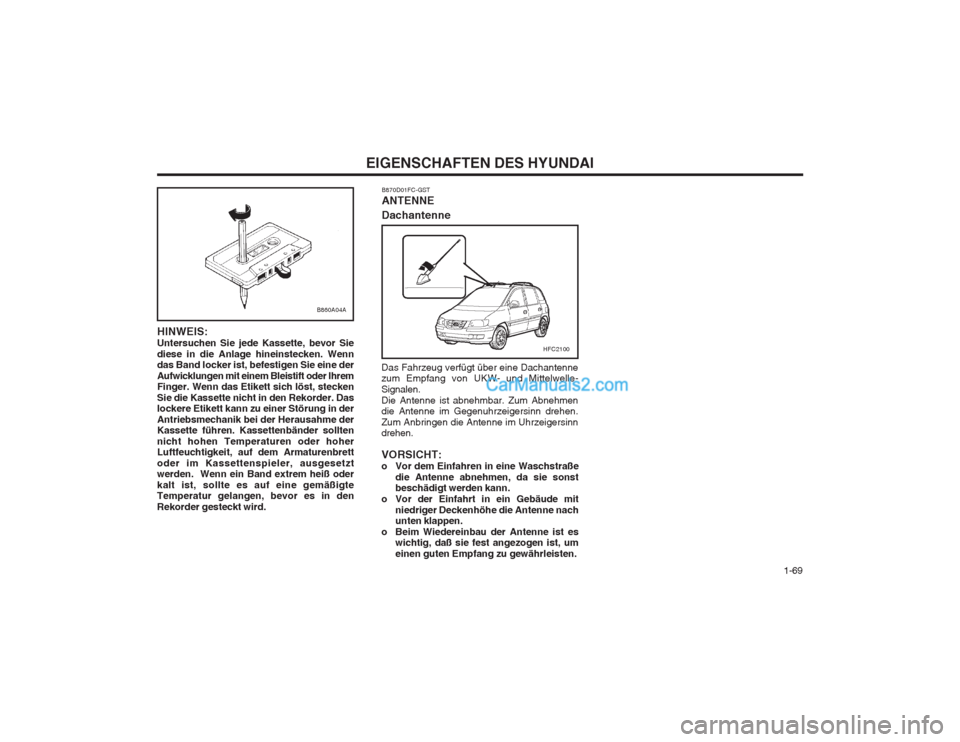

HINWEIS: Untersuchen Sie jede Kassette, bevor Siediese in die Anlage hineinstecken. Wenn das Band locker ist, befestigen Sie eine der Aufwicklungen mit einem Bleistift oder Ihrem Finger. Wenn das Etikett sich löst, stecken Sie die Kassette nicht in den Rekorder. Das lockere Etikett kann zu einer Störung in der Antriebsmechanik bei der Herausahme der Kassette führen. Kassettenbänder sollten nicht hohen Temperaturen oder hoher Luftfeuchtigkeit, auf dem Armaturenbrett oder im Kassettenspieler, ausgesetzt werden. Wenn ein Band extrem heiß oder kalt ist, sollte es auf eine gemäßigte Temperatur gelangen, bevor es in den Rekorder gesteckt wird.
HFC2100
B870D01FC-GST ANTENNE Dachantenne
Das Fahrzeug verfügt über eine Dachantenne zum Empfang von UKW- und Mittelwelle- Signalen.Die Antenne ist abnehmbar. Zum Abnehmen die Antenne im Gegenuhrzeigersinn drehen. Zum Anbringen die Antenne im Uhrzeigersinn drehen. VORSICHT:
o Vor dem Einfahren in eine Waschstraße die Antenne abnehmen, da sie sonst beschädigt werden kann.
o Vor der Einfahrt in ein Gebäude mit
niedriger Deckenhöhe die Antenne nachunten klappen.
o Beim Wiedereinbau der Antenne ist es wichtig, daß sie fest angezogen ist, um einen guten Empfang zu gewährleisten.
B860A04A

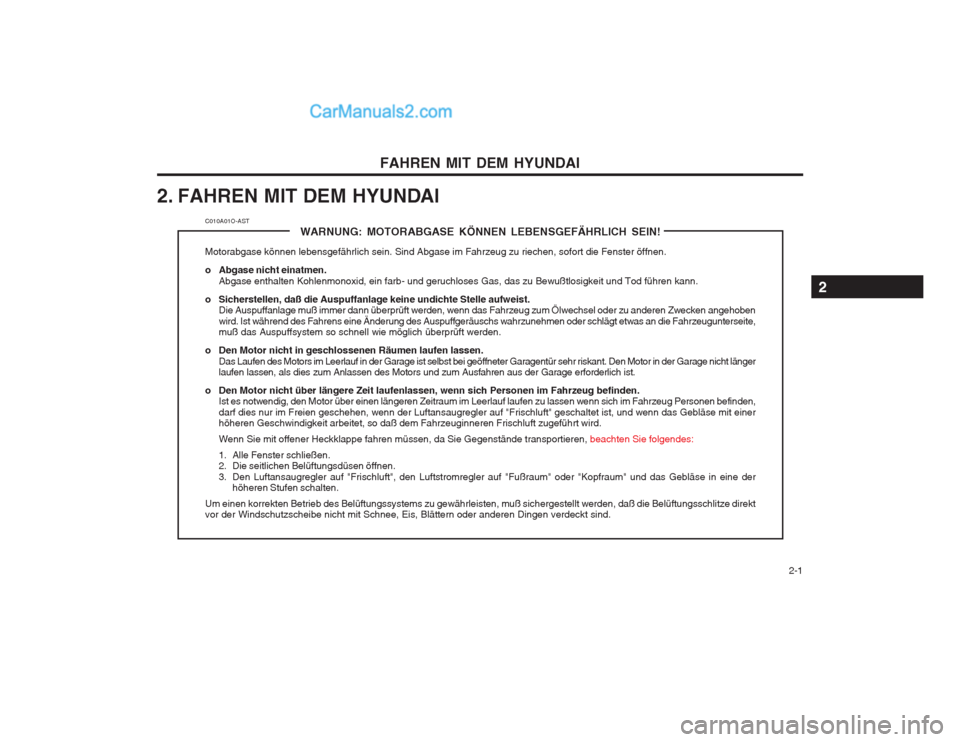

2-1
FAHREN MIT DEM HYUNDAI
2. FAHREN MIT DEM HYUNDAI
C010A01O-AST WARNUNG: MOTORABGASE KÖNNEN LEBENSGEFÄHRLICH SEIN!
Motorabgase können lebensgefährlich sein. Sind Abgase im Fahrzeug zu riechen, sofort die Fenster öffnen.
o Abgase nicht einatmen. Abgase enthalten Kohlenmonoxid, ein farb- und geruchloses Gas, das zu Bewußtlosigkeit und Tod führen kann.
o Sicherstellen, daß die Auspuffanlage keine undichte Stelle aufweist. Die Auspuffanlage muß immer dann überprüft werden, wenn das Fahrzeug zum Ölwechsel oder zu anderen Zwecken angehoben wird. Ist während des Fahrens eine Änderung des Auspuffgeräuschs wahrzunehmen oder schlägt etwas an die Fahrzeugunterseite, muß das Auspuffsystem so schnell wie möglich überprüft werden.
o Den Motor nicht in geschlossenen Räumen laufen lassen. Das Laufen des Motors im Leerlauf in der Garage ist selbst bei geöffneter Garagentür sehr riskant. Den Motor in der Garage nicht länger
laufen lassen, als dies zum Anlassen des Motors und zum Ausfahren aus der Garage erforderlich ist.
o Den Motor nicht über längere Zeit laufenlassen, wenn sich Personen im Fahrzeug befinden. Ist es notwendig, den Motor über einen längeren Zeitraum im Leerlauf laufen zu lassen wenn sich im Fahrzeug Personen befinden, darf dies nur im Freien geschehen, wenn der Luftansaugregler auf "Frischluft" geschaltet ist, und wenn das Gebläse mit einer höheren Geschwindigkeit arbeitet, so daß dem Fahrzeuginneren Frischluft zugeführt wird. Wenn Sie mit offener Heckklappe fahren müssen, da Sie Gegenstände transportieren,
beachten Sie folgendes:
1. Alle Fenster schließen.
2. Die seitlichen Belüftungsdüsen öffnen.
3. Den Luftansaugregler auf "Frischluft", den Luftstromregler auf "Fußraum" oder "Kopfraum" und das Gebläse in eine derhöheren Stufen schalten.
Um einen korrekten Betrieb des Belüftungssystems zu gewährleisten, muß sichergestellt werden, daß die Belüftungsschlitze direkt vor der Windschutzscheibe nicht mit Schnee, Eis, Blättern oder anderen Dingen verdeckt sind.
2

FAHREN MIT DEM HYUNDAI
2-2

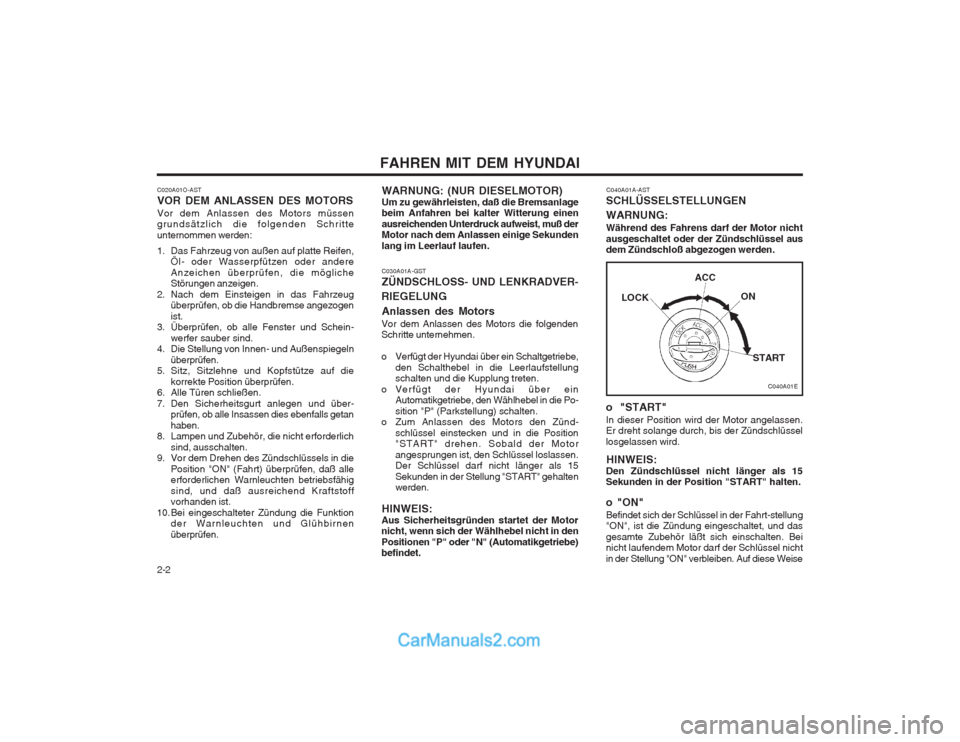

C020A01O-AST VOR DEM ANLASSEN DES MOTORSVor dem Anlassen des Motors müssen grundsätzlich die folgenden Schritte unternommen werden:
1. Das Fahrzeug von außen auf platte Reifen,
Öl- oder Wasserpfützen oder andere Anzeichen überprüfen, die mögliche Störungen anzeigen.
2. Nach dem Einsteigen in das Fahrzeug überprüfen, ob die Handbremse angezogen ist.
3. Überprüfen, ob alle Fenster und Schein-
werfer sauber sind.
4. Die Stellung von Innen- und Außenspiegeln
überprüfen.
5. Sitz, Sitzlehne und Kopfstütze auf die
korrekte Position überprüfen.
6. Alle Türen schließen.
7. Den Sicherheitsgurt anlegen und über- prüfen, ob alle Insassen dies ebenfalls getanhaben.
8. Lampen und Zubehör, die nicht erforderlich
sind, ausschalten.
9. Vor dem Drehen des Zündschlüssels in die
Position "ON" (Fahrt) überprüfen, daß alle erforderlichen Warnleuchten betriebsfähig sind, und daß ausreichend Kraftstoff vorhanden ist.
10.Bei eingeschalteter Zündung die Funktionder Warnleuchten und Glühbirnen überprüfen. C030A01A-GST ZÜNDSCHLOSS- UND LENKRADVER-
RIEGELUNG
Anlassen des Motors
Vor dem Anlassen des Motors die folgenden Schritte unternehmen.
o Verfügt der Hyundai über ein Schaltgetriebe, den Schalthebel in die Leerlaufstellung schalten und die Kupplung treten.
o Verfügt der Hyundai über ein Automatikgetriebe, den Wählhebel in die Po- sition "P" (Parkstellung) schalten.
o Zum Anlassen des Motors den Zünd-
schlüssel einstecken und in die Position "START" drehen. Sobald der Motor angesprungen ist, den Schlüssel loslassen. Der Schlüssel darf nicht länger als 15
Sekunden in der Stellung "START" gehalten werden.
HINWEIS:
Aus Sicherheitsgründen startet der Motor
nicht, wenn sich der Wählhebel nicht in den Positionen "P" oder "N" (Automatikgetriebe) befindet. C040A01A-AST
SCHLÜSSELSTELLUNGEN WARNUNG: Während des Fahrens darf der Motor nicht
ausgeschaltet oder der Zündschlüssel aus dem Zündschloß abgezogen werden.
C040A01E
LOCK
ACC
ON
START
WARNUNG: (NUR DIESELMOTOR) Um zu gewährleisten, daß die Bremsanlage beim Anfahren bei kalter Witterung einen ausreichenden Unterdruck aufweist, muß der Motor nach dem Anlassen einige Sekunden lang im Leerlauf laufen.
o "START" In dieser Position wird der Motor angelassen. Er dreht solange durch, bis der Zündschlüssel losgelassen wird.HINWEIS:
Den Zündschlüssel nicht länger als 15 Sekunden in der Position "START" halten. o "ON" Befindet sich der Schlüssel in der Fahrt-stellung "ON", ist die Zündung eingeschaltet, und das gesamte Zubehör läßt sich einschalten. Bei nicht laufendem Motor darf der Schlüssel nicht
in der Stellung "ON" verbleiben. Auf diese Weise

2-3
FAHREN MIT DEM HYUNDAI
wird die Batterie entladen, und es kann zu
Beschädigungen des Zündsystems kommen.
o "ACC" Befindet sich der Schlüssel in der Stellung
"ACC", läßt sich das Radio und anderes Zubehör betätigen.
o "LOCK" In dieser Stellung kann der Schlüssel abgezogen oder eingesteckt werden. Das Lenkrad kann verriegelt werden. HINWEIS: Zum Entriegeln des Lenkrads den Schlüssel
einstecken und dann Lenkrad und Schlüssel gleichzeitig drehen. C070C01A-AST Abziehen des Zündschlüssels (Schaltgetriebe) 1. Den Zündschlüssel in die Position "ACC"
schalten.
2. Den Zündschlüssel drücken und gleichzeitig
in Gegenuhrzeigerrichtung aus der Position "ACC" in die Position "LOCK" drehen.
3. Der Schlüssel läßt sich in der Position "LOCK" abziehen.
C070C01E
LOCK
ACC
ON
START C051A01O-GST ANLASSEN (Bei Dieselmotor)KALTER MOTOR
o Die Zündung einschalten und solange
warten, bis die Vorglüh-Anzeigeleuchteausgegangen ist.
o Den Anlasser betätigen, bis der Motor anspringt.
WARMER MOTOR Den Anlasser betätigen. Wenn der Motor nicht beim ersten Versuch anspringt, einige Sekunden warten und nach dem Vorglühen erneut versuchen. C050B01O-GST Normale Bedingungen Anlassen:
1. Den Schlüssel einstecken und den Sicherheitsgurt anlegen.
2. Den Schalthebel beim Schaltgetriebe in die Leerlaufstellung oder den Wählhebel(Automatikgetriebe) in die Position "P" (Parken) stellen.
3. Nach Drehen des Zündschlüssels in die Position "ON" (Fahren) sicherstellen, daß alle Warnleuchten und Instrumente korrekt funktionieren; erst dann den Motor anlassen.
4. Bei Fahrzeugen mit Vorglühkontrolleuchte den Zündschlüssel auf "ON" drehen. Die Vorglühkontrolleuchte leuchtet zuerst rot auf und wechselt kurz darauf zu grün; dies zeigt an, daß das Vorglühen beendet ist.
C050A01A-AST ANLASSEN
C050A01E
WARNUNG:
Den Motor in einem abgeschlossenen oder schlecht durchlüfteten Raum niemals länger laufen lassen, als dies zum Herein- oder Herausfahren erforderlich ist. Das ausströmende Kohlenmonoxid ist geruchlos und kann tödliche Folgen haben.
