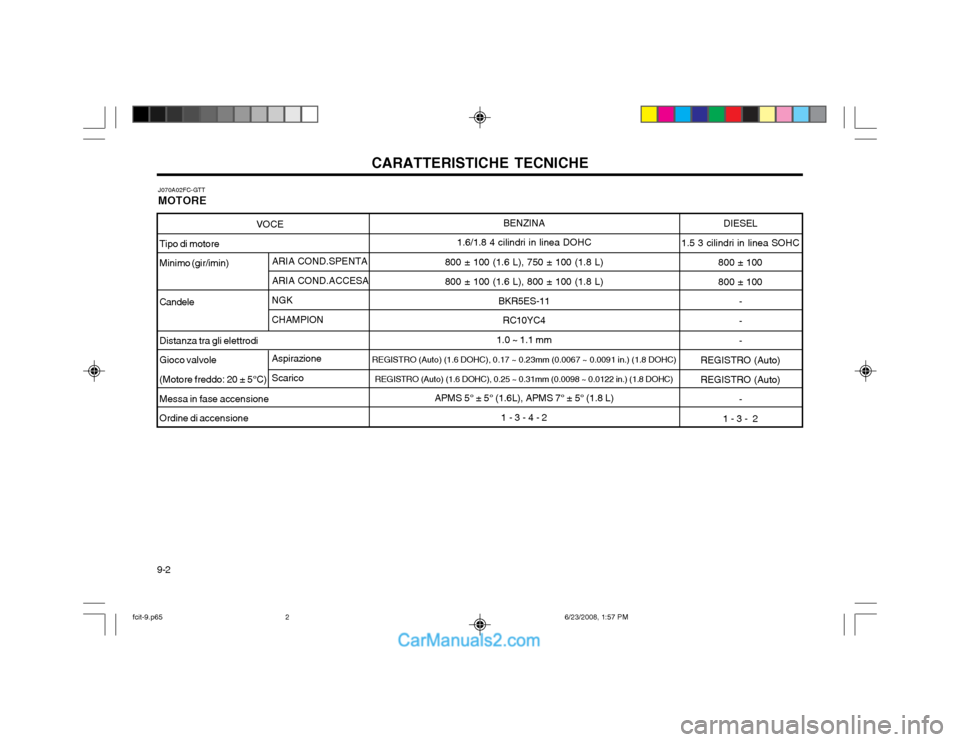

CARATTERISTICHE TECNICHE
9-2 ARIA COND.SPENTA ARIA COND.ACCESA
NGKCHAMPION Aspirazione Scarico
VOCE
Tipo di motore Minimo (gir/imin) CandeleDistanza tra gli elettrodi Gioco valvole(Motore freddo: 20 ± 5°C) Messa in fase accensione Ordine di accensione DIESEL
1.5 3 cilindri in linea SOHC 800 ± 100 800 ± 100-- -
REGISTRO (Auto) REGISTRO (Auto) -
1 - 3 - 2
BENZINA
1.6/1.8 4 cilindri in linea DOHC
800 ± 100 (1.6 L), 750 ± 100 (1.8 L) 800 ± 100 (1.6 L), 800 ± 100 (1.8 L) BKR5ES-11
RC10YC4
1.0 ~ 1.1 mm
REGISTRO (Auto) (1.6 DOHC), 0.17 ~ 0.23mm (0.0067 ~ 0.0091 in.) (1.8 DOHC)
REGISTRO (Auto) (1.6 DOHC), 0.25 ~ 0.31mm (0.0098 ~ 0.0122 in.) (1.8 DOHC) APMS 5° ± 5° (1.6L), APMS 7° ± 5° (1.8 L) 1 - 3 - 4 - 2
J070A02FC-GTT
MOTORE
fcit-9.p65 6/23/2008, 1:57 PM
2

9-3
CARATTERISTICHE TECNICHE
J080A02FC-GTT

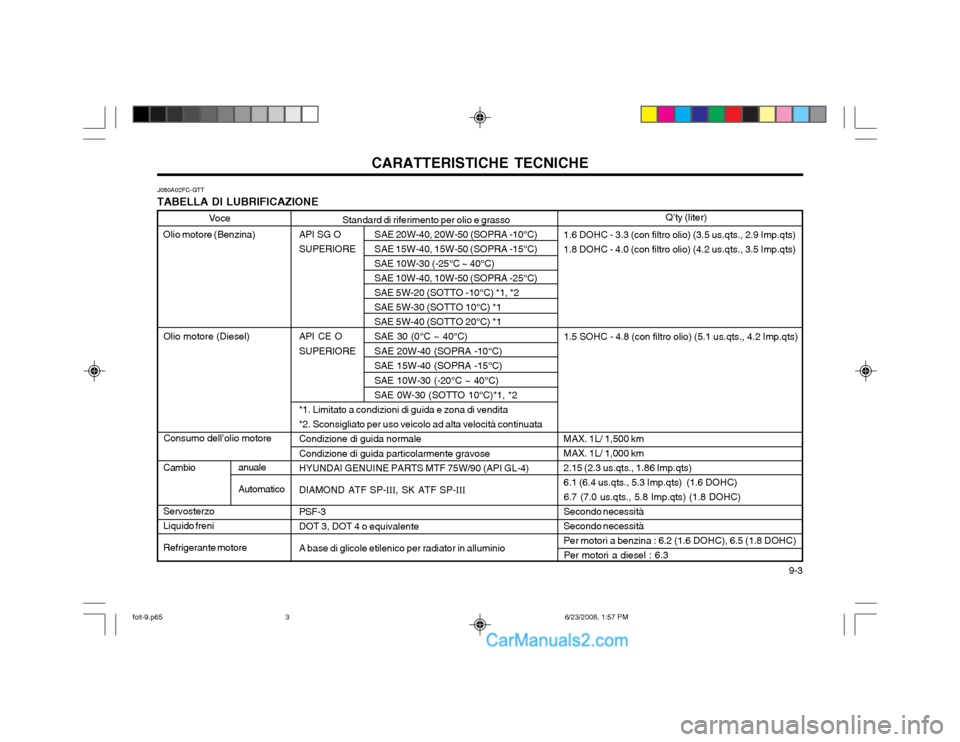

TABELLA DI LUBRIFICAZIONE
Olio motore (Benzina)
Olio motore (Diesel) Consumo dell’olio motore
Cambio Servosterzo Liquido freni Refrigerante motore Standard di riferimento per olio e grasso
API SG O SAE 20W-40, 20W-50 (SOPRA -10°C)
SUPERIORE SAE 15W-40, 15W-50 (SOPRA -15°C)
SAE 10W-30 (-25°C ~ 40°C)SAE 10W-40, 10W-50 (SOPRA -25°C)SAE 5W-20 (SOTTO -10°C) *1, *2SAE 5W-30 (SOTTO 10°C) *1SAE 5W-40 (SOTTO 20°C) *1
API CE O SAE 30 (0°C ~ 40°C)
SUPERIORE SAE 20W-40 (SOPRA -10°C)
SAE 15W-40 (SOPRA -15°C)SAE 10W-30 (-20°C ~ 40°C) SAE 0W-30 (SOTTO 10°C)*1, *2
*1. Limitato a condizioni di guida e zona di vendita*2. Sconsigliato per uso veicolo ad alta velocità continuata Condizione di guida normale Condizione di guida particolarmente gravose
HYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4)
DIAMOND ATF SP- III, SK ATF SP- III
PSF-3 DOT 3, DOT 4 o equivalente A base di glicole etilenico per radiator in alluminio
1.6 DOHC - 3.3 (con filtro olio) (3.5 us.qts., 2.9 Imp.qts) 1.8 DOHC - 4.0 (con filtro olio) (4.2 us.qts., 3.5 Imp.qts)
1.5 SOHC - 4.8 (con filtro olio) (5.1 us.qts., 4.2 Imp.qts)
MAX. 1L/ 1,500 kmMAX. 1L/ 1,000 km2.15 (2.3 us.qts., 1.86 Imp.qts)6.1 (6.4 us.qts., 5.3 Imp.qts) (1.6 DOHC) 6.7 (7.0 us.qts., 5.8 Imp.qts) (1.8 DOHC)
Secondo necessitàSecondo necessitàPer motori a benzina : 6.2 (1.6 DOHC), 6.5 (1.8 DOHC) Per motori a diesel : 6.3
anuale Automatico
Voce
Q’ty (liter)
fcit-9.p65
6/23/2008, 1:57 PM
3

10-1
