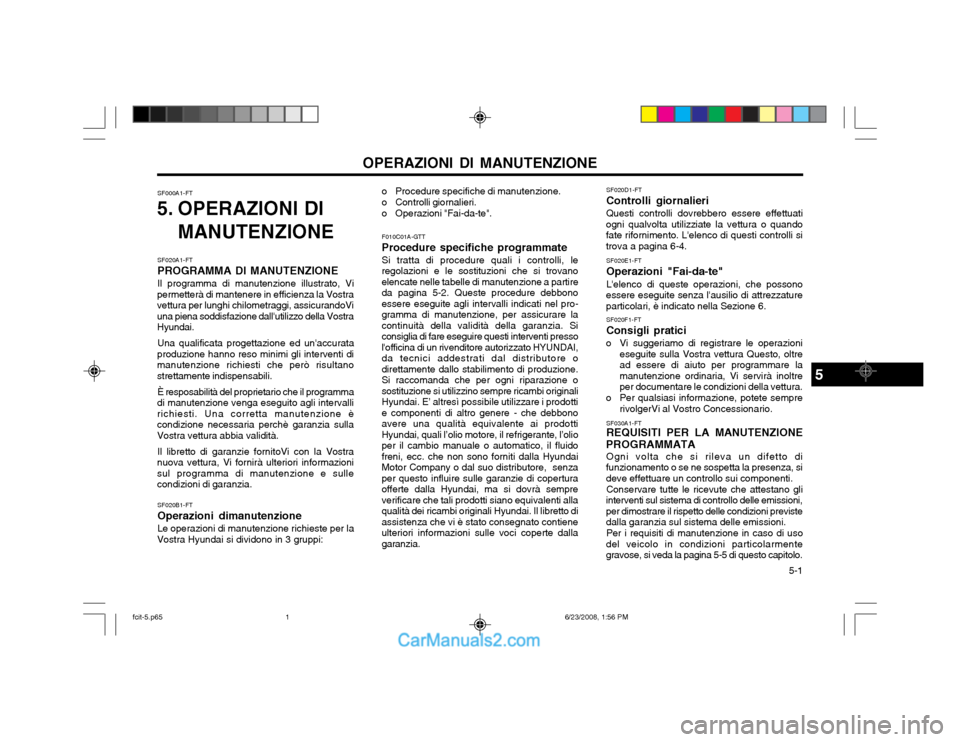

5-1
OPERAZIONI DI MANUTENZIONESF020D1-FT Controlli giornalieriQuesti controlli dovrebbero essere effettuati
ogni qualvolta utilizziate la vettura o quando fate rifornimento. L'elenco di questi controlli sitrova a pagina 6-4.
SF020E1-FT Operazioni "Fai-da-te" L'elenco di queste operazioni, che possono
essere eseguite senza l'ausilio di attrezzature particolari, è indicato nella Sezione 6.
SF000A1-FT
5. OPERAZIONI DI
MANUTENZIONE
SF020A1-FT PROGRAMMA DI MANUTENZIONEIl programma di manutenzione illustrato, Vi
permetterà di mantenere in efficienza la Vostra vettura per lunghi chilometraggi, assicurandoViuna piena soddisfazione dall'utilizzo della VostraHyundai.
Una qualificata progettazione ed un'accurata
produzione hanno reso minimi gli interventi dimanutenzione richiesti che però risultanostrettamente indispensabili.
È resposabilità del proprietario che il programma
di manutenzione venga eseguito agli intervallirichiesti. Una corretta manutenzione ècondizione necessaria perchè garanzia sullaVostra vettura abbia validità.
Il libretto di garanzie fornitoVi con la Vostra
nuova vettura, Vi fornirà ulteriori informazionisul programma di manutenzione e sullecondizioni di garanzia.
SF020B1-FT Operazioni dimanutenzione Le operazioni di manutenzione richieste per la
Vostra Hyundai si dividono in 3 gruppi: o Procedure specifiche di manutenzione.
o Controlli giornalieri.
o Operazioni "Fai-da-te". F010C01A-GTT Procedure specifiche programmateSi tratta di procedure quali i controlli, le
regolazioni e le sostituzioni che si trovano elencate nelle tabelle di manutenzione a partireda pagina 5-2. Queste procedure debbonoessere eseguite agli intervalli indicati nel pro-gramma di manutenzione, per assicurare lacontinuità della validità della garanzia. Siconsiglia di fare eseguire questi interventi pressol'officina di un rivenditore autorizzato HYUNDAI,da tecnici addestrati dal distributore odirettamente dallo stabilimento di produzione.Si raccomanda che per ogni riparazione osostituzione si utilizzino sempre ricambi originaliHyundai. E’ altresì possibile utilizzare i prodottie componenti di altro genere - che debbonoavere una qualità equivalente ai prodottiHyundai, quali l’olio motore, il refrigerante, l’olioper il cambio manuale o automatico, il fluidofreni, ecc. che non sono forniti dalla HyundaiMotor Company o dal suo distributore, senzaper questo influire sulle garanzie di coperturaofferte dalla Hyundai, ma si dovrà sempreverificare che tali prodotti siano equivalenti allaqualità dei ricambi originali Hyundai. Il libretto diassistenza che vi è stato consegnato contieneulteriori informazioni sulle voci coperte dallagaranzia. SF020F1-FT Consigli pratici
o Vi suggeriamo di registrare le operazioni eseguite sulla Vostra vettura Questo, oltre ad essere di aiuto per programmare lamanutenzione ordinaria, Vi servirà inoltreper documentare le condizioni della vettura.
o Per qualsiasi informazione, potete sempre rivolgerVi al Vostro Concessionario.
SF030A1-FT REQUISITI PER LA MANUTENZIONE
PROGRAMMATA Ogni volta che si rileva un difetto di
funzionamento o se ne sospetta la presenza, si deve effettuare un controllo sui componenti.
Conservare tutte le ricevute che attestano gli
interventi sul sistema di controllo delle emissioni,per dimostrare il rispetto delle condizioni previstedalla garanzia sul sistema delle emissioni.
Per i requisiti di manutenzione in caso di uso
del veicolo in condizioni particolarmentegravose, si veda la pagina 5-5 di questo capitolo.
5
fcit-5.p65 6/23/2008, 1:56 PM
1

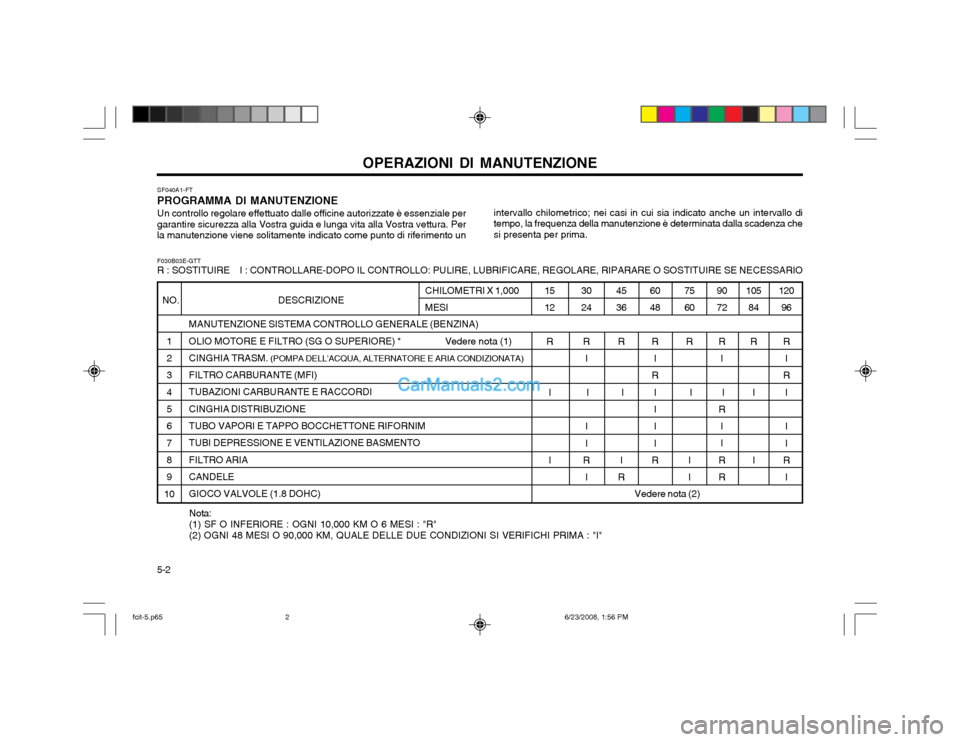

5-2OPERAZIONI DI MANUTENZIONE
SF040A1-FT PROGRAMMA DI MANUTENZIONEUn controllo regolare effettuato dalle officine autorizzate è essenziale per
garantire sicurezza alla Vostra guida e lunga vita alla Vostra vettura. Per la manutenzione viene solitamente indicato come punto di riferimento un intervallo chilometrico; nei casi in cui sia indicato anche un intervallo ditempo, la frequenza della manutenzione è determinata dalla scadenza chesi presenta per prima.
F030B03E-GTT R : SOSTITUIRE I : CONTROLLARE-DOPO IL CONTROLLO: PULIRE, LUBRIFICARE, REGOLARE, RIPARARE O SOSTITUIRE SE NECESSARIO
NO. DESCRIZIONE 120
96
R I
R
I I I
R I105
84
R
I I90 72R I
I
R II
R R75 60
R
I
I I60 48 R I
R
II I I
R45 36
R
I
I
R30 24
R I
I II
R I15 12
R
I ICHILOMETRI X 1,000 MESI
1 2 3 45 6 78 9
10
MANUTENZIONE SISTEMA CONTROLLO GENERALE (BENZINA)
OLIO MOTORE E FILTRO (SG O SUPERIORE) * Vedere nota (1)CINGHIA TRASM. (POMPA DELL'ACQUA, ALTERNATORE E ARIA CONDIZIONATA)
FILTRO CARBURANTE (MFI)TUBAZIONI CARBURANTE E RACCORDICINGHIA DISTRIBUZIONE TUBO VAPORI E TAPPO BOCCHETTONE RIFORNIM TUBI DEPRESSIONE E VENTILAZIONE BASMENTOFILTRO ARIA CANDELE GIOCO VALVOLE (1.8 DOHC)
Nota: (1) SF O INFERIORE : OGNI 10,000 KM O 6 MESI : "R" (2) OGNI 48 MESI O 90,000 KM, QUALE DELLE DUE CONDIZIONI SI VERIFICHI PRIMA : "I"
Vedere nota (2)
fcit-5.p65 6/23/2008, 1:56 PM
2

5-3
OPERAZIONI DI MANUTENZIONE

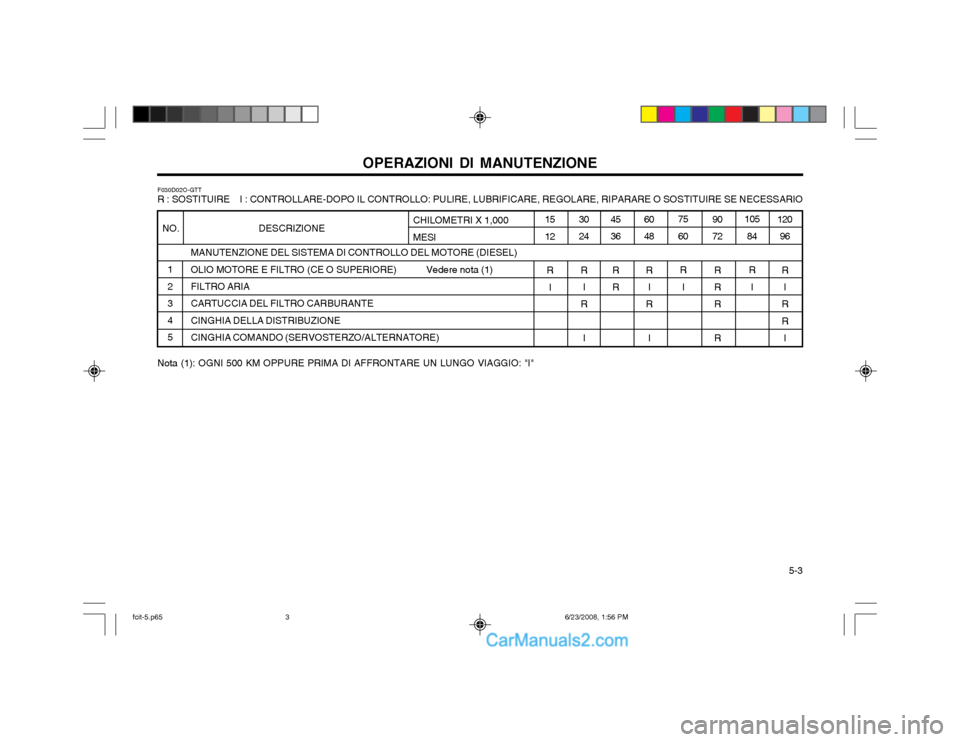

MANUTENZIONE DEL SISTEMA DI CONTROLLO DEL MOTORE (DIESEL) OLIO MOTORE E FILTRO (CE O SUPERIORE) Vedere nota (1) FILTRO ARIA CARTUCCIA DEL FILTRO CARBURANTECINGHIA DELLA DISTRIBUZIONE CINGHIA COMANDO (SERVOSTERZO/ALTERNATORE) 120
96
R I
R R I
NO. DESCRIZIONE
1 23 4 510584
R I90 72
RR R R75 60R I60 48
R I
R
I45 36
RR30 24R I
R
I
15 12
R I
F030D02O-GTT R : SOSTITUIRE I : CONTROLLARE-DOPO IL CONTROLLO: PULIRE, LUBRIFICARE, REGOLARE, RIPARARE O SOSTITUIRE SE NECESSARIO
CHILOMETRI X 1,000 MESI
Nota (1): OGNI 500 KM OPPURE PRIMA DI AFFRONTARE UN LUNGO VIAGGIO: "I"
fcit-5.p65 6/23/2008, 1:56 PM
3

5-4OPERAZIONI DI MANUTENZIONE
F030C02E-GTT R : SOSTITUIRE I : CONTROLLARE-DOPO IL CONTROLLO: PULIRE, LUBRIFICARE, REGOLARE, RIPARARE O SOSTITUIRE SE NECESSARIO

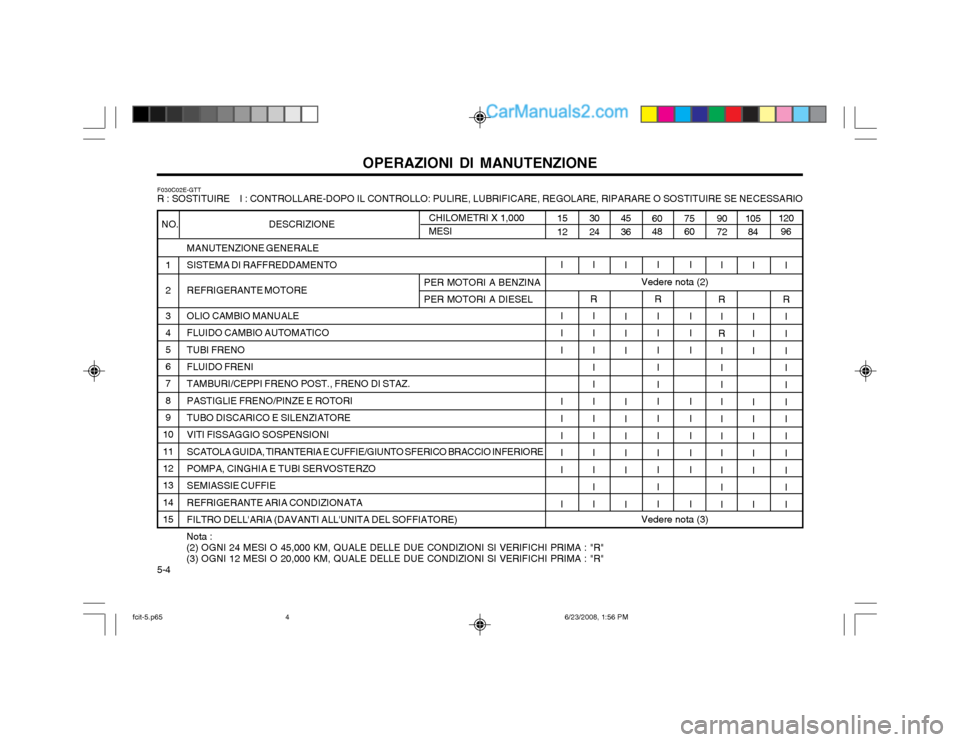

MANUTENZIONE GENERALE SISTEMA DI RAFFREDDAMENTO REFRIGERANTE MOTOREOLIO CAMBIO MANUALE FLUIDO CAMBIO AUTOMATICOTUBI FRENO FLUIDO FRENI TAMBURI/CEPPI FRENO POST., FRENO DI STAZ.PASTIGLIE FRENO/PINZE E ROTORI TUBO DISCARICO E SILENZIATORE VITI FISSAGGIO SOSPENSIONISCATOLA GUIDA, TIRANTERIA E CUFFIE/GIUNTO SFERICO BRACCIO INFERIORE POMPA, CINGHIA E TUBI SERVOSTERZO SEMIASSIE CUFFIEREFRIGERANTE ARIA CONDIZIONATA FILTRO DELL'ARIA (DAVANTI ALL'UNITA DEL SOFFIATORE)
120 96
I
R I I I II I I I I I I I
105
84
I I I I I I I I I I
90 72
75 60
6048
I
R I
R
I II I I I I I I I
I I I I I I I I I I
I
R I I I I I I I I I I I I
45 36
3024
I I I I I I I I I I
I
R I I I I I I I I I I I I
15 12
I I I I I I I I I I
CHILOMETRI X 1,000 MESI
NO. DESCRIZIONE
1 23 4 56 7 8 9
10 11 12 1314 15
Nota : (2) OGNI 24 MESI O 45,000 KM, QUALE DELLE DUE CONDIZIONI SI VERIFICHI PRIMA : "R"(3) OGNI 12 MESI O 20,000 KM, QUALE DELLE DUE CONDIZIONI SI VERIFICHI PRIMA : "R"
Vedere nota (2)
Vedere nota (3)
PER MOTORI A BENZINA PER MOTORI A DIESEL
fcit-5.p65
6/23/2008, 1:56 PM
4

5-5
OPERAZIONI DI MANUTENZIONE
OLIO MOTORE FILTRO FILTRO ARIA CANDELECINGHIA DISTRIBUZIONE PASTIGLIE FRENO, PINZE E ROTORI TAMBURI/CEPPIFRENO POST.,FRENO DI STAZIONAMENTOSCATOLA GUIDA, TIRANTERIA E CUFFIE/ GIUNTO SFERICO BRACCIO INFERIORE SEMIASSI E CUFFIEOLIO CAMBIO MANUALE FLUIDO CAMBIO AUTOMATICO FILTRO DELL'ARIA (DAVANTI ALL'UNITA DEL SOFFIATORE)
F040A03E-GTT

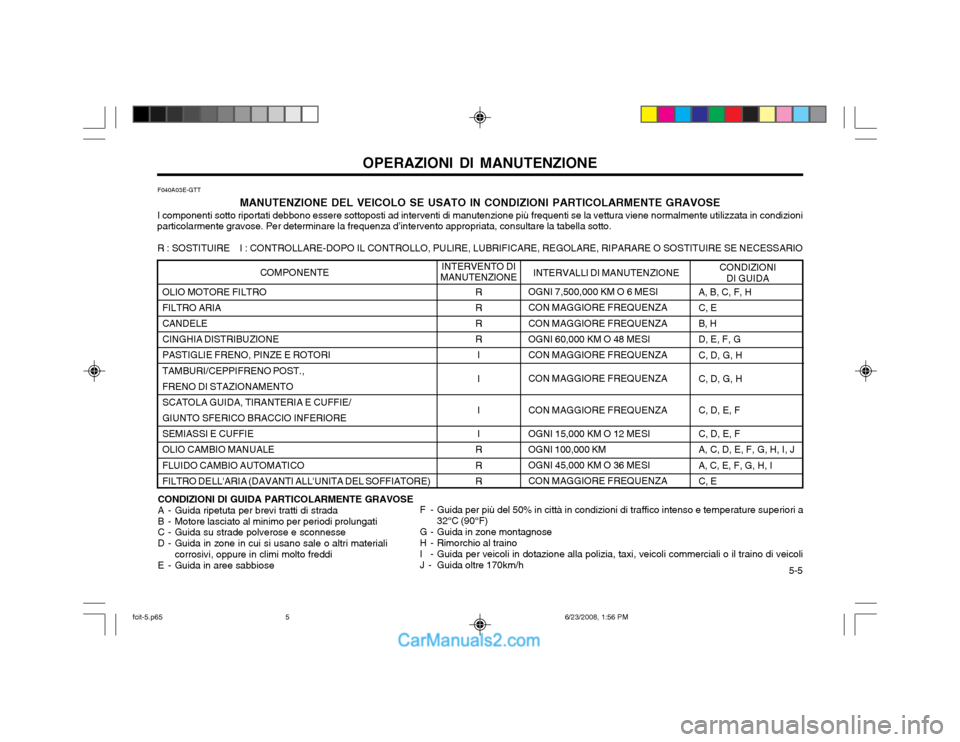

MANUTENZIONE DEL VEICOLO SE USATO IN CONDIZIONI PARTICOLARMENTE GRAVOSE
I componenti sotto riportati debbono essere sottoposti ad interventi di manutenzione più frequenti se la vettura viene normalmente utilizzata in condizioni
particolarmente gravose. Per determinare la frequenza d’intervento appropriata, consultare la tabella sotto.
R : SOSTITUIRE I : CONTROLLARE-DOPO IL CONTROLLO, PULIRE, LUBRIFICARE, REGOLARE, RIPARARE O SOSTITUIRE SE NECESSARIO
COMPONENTE CONDIZIONI
DI GUIDA
INTERVENTO DI
MANUTENZIONE INTERVALLI DI MANUTENZIONE
CONDIZIONI DI GUIDA PARTICOLARMENTE GRAVOSE
A - Guida ripetuta per brevi tratti di strada
B - Motore lasciato al minimo per periodi prolungati
C - Guida su strade polverose e sconnesse
D - Guida in zone in cui si usano sale o altri materiali corrosivi, oppure in climi molto freddi
E - Guida in aree sabbiose F - Guida per più del 50% in città in condizioni di traffico intenso e temperature superiori a
32°C (90°F)
G - Guida in zone montagnose
H - Rimorchio al traino
I - Guida per veicoli in dotazione alla polizia, taxi, veicoli commerciali o il traino di veicoli
J - Guida oltre 170km/h
R R RR
I I I I
R R R OGNI 7,500,000 KM O 6 MESI CON MAGGIORE FREQUENZA CON MAGGIORE FREQUENZAOGNI 60,000 KM O 48 MESI CON MAGGIORE FREQUENZA CON MAGGIORE FREQUENZA CON MAGGIORE FREQUENZA OGNI 15,000 KM O 12 MESI OGNI 100,000 KM OGNI 45,000 KM O 36 MESICON MAGGIORE FREQUENZA
A, B, C, F, H C, E B, HD, E, F, G C, D, G, H C, D, G, H C, D, E, F C, D, E, F A, C, D, E, F, G, H, I, J A, C, E, F, G, H, I C, E
fcit-5.p65
6/23/2008, 1:56 PM
5

5-6OPERAZIONI DI MANUTENZIONE

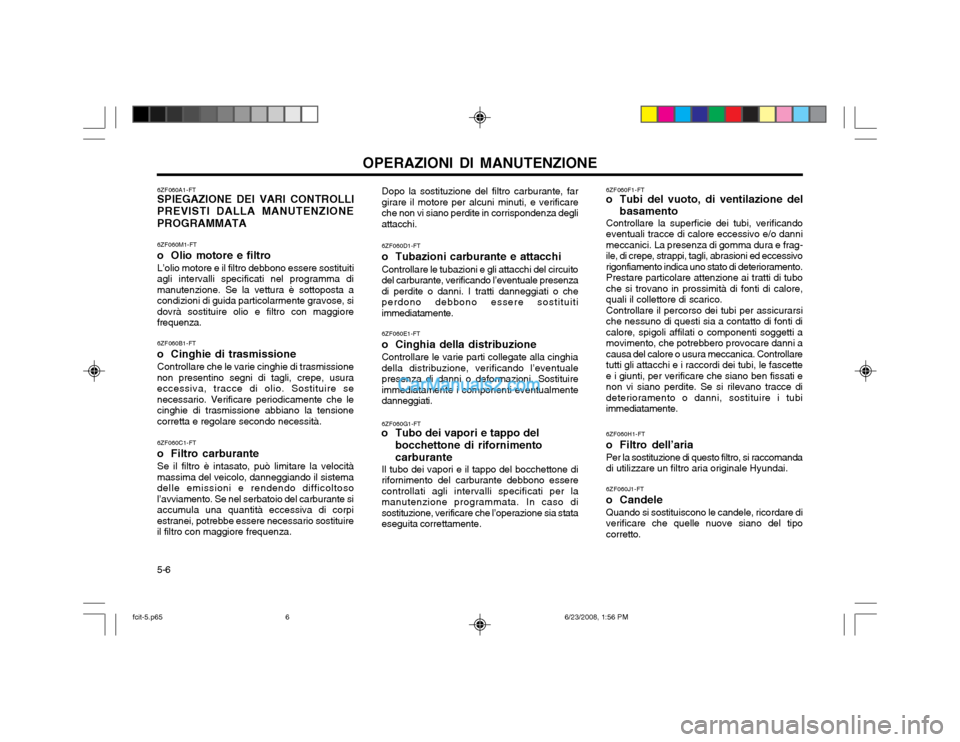

6ZF060A1-FT SPIEGAZIONE DEI VARI CONTROLLI
PREVISTI DALLA MANUTENZIONE PROGRAMMATA
6ZF060M1-FT
o Olio motore e filtroL’olio motore e il filtro debbono essere sostituiti
agli intervalli specificati nel programma di manutenzione. Se la vettura è sottoposta acondizioni di guida particolarmente gravose, sidovrà sostituire olio e filtro con maggiorefrequenza.
6ZF060B1-FT
o Cinghie di trasmissione Controllare che le varie cinghie di trasmissione
non presentino segni di tagli, crepe, usura eccessiva, tracce di olio. Sostituire senecessario. Verificare periodicamente che lecinghie di trasmissione abbiano la tensionecorretta e regolare secondo necessità. 6ZF060F1-FT
o Tubi del vuoto, di ventilazione del
basamento
Controllare la superficie dei tubi, verificandoeventuali tracce di calore eccessivo e/o dannimeccanici. La presenza di gomma dura e frag-ile, di crepe, strappi, tagli, abrasioni ed eccessivorigonfiamento indica uno stato di deterioramento.Prestare particolare attenzione ai tratti di tuboche si trovano in prossimità di fonti di calore,quali il collettore di scarico.Controllare il percorso dei tubi per assicurarsiche nessuno di questi sia a contatto di fonti dicalore, spigoli affilati o componenti soggetti amovimento, che potrebbero provocare danni acausa del calore o usura meccanica. Controllaretutti gli attacchi e i raccordi dei tubi, le fascettee i giunti, per verificare che siano ben fissati enon vi siano perdite. Se si rilevano tracce dideterioramento o danni, sostituire i tubiimmediatamente.
6ZF060D1-FT
o Tubazioni carburante e attacchi Controllare le tubazioni e gli attacchi del circuito del carburante, verificando l’eventuale presenzadi perdite o danni. I tratti danneggiati o cheperdono debbono essere sostituitiimmediatamente. 6ZF060E1-FT
o Cinghia della distribuzioneControllare le varie parti collegate alla cinghia della distribuzione, verificando l’eventualepresenza di danni o deformazioni. Sostituireimmediatamente i componenti eventualmentedanneggiati.
6ZF060H1-FT
o Filtro dell’ariaPer la sostituzione di questo filtro, si raccomanda di utilizzare un filtro aria originale Hyundai. 6ZF060J1-FT
o CandeleQuando si sostituiscono le candele, ricordare di verificare che quelle nuove siano del tipocorretto.
6ZF060G1-FT
o Tubo dei vapori e tappo del
bocchettone di rifornimento carburante
Il tubo dei vapori e il tappo del bocchettone di rifornimento del carburante debbono esserecontrollati agli intervalli specificati per lamanutenzione programmata. In caso disostituzione, verificare che l’operazione sia stataeseguita correttamente.
Dopo la sostituzione del filtro carburante, fargirare il motore per alcuni minuti, e verificareche non vi siano perdite in corrispondenza degliattacchi.
6ZF060C1-FT
o Filtro carburante Se il filtro è intasato, può limitare la velocità
massima del veicolo, danneggiando il sistema delle emissioni e rendendo difficoltosol’avviamento. Se nel serbatoio del carburante siaccumula una quantità eccessiva di corpiestranei, potrebbe essere necessario sostituireil filtro con maggiore frequenza.
fcit-5.p65 6/23/2008, 1:56 PM
6

5-7
OPERAZIONI DI MANUTENZIONE6ZF070J1-FT

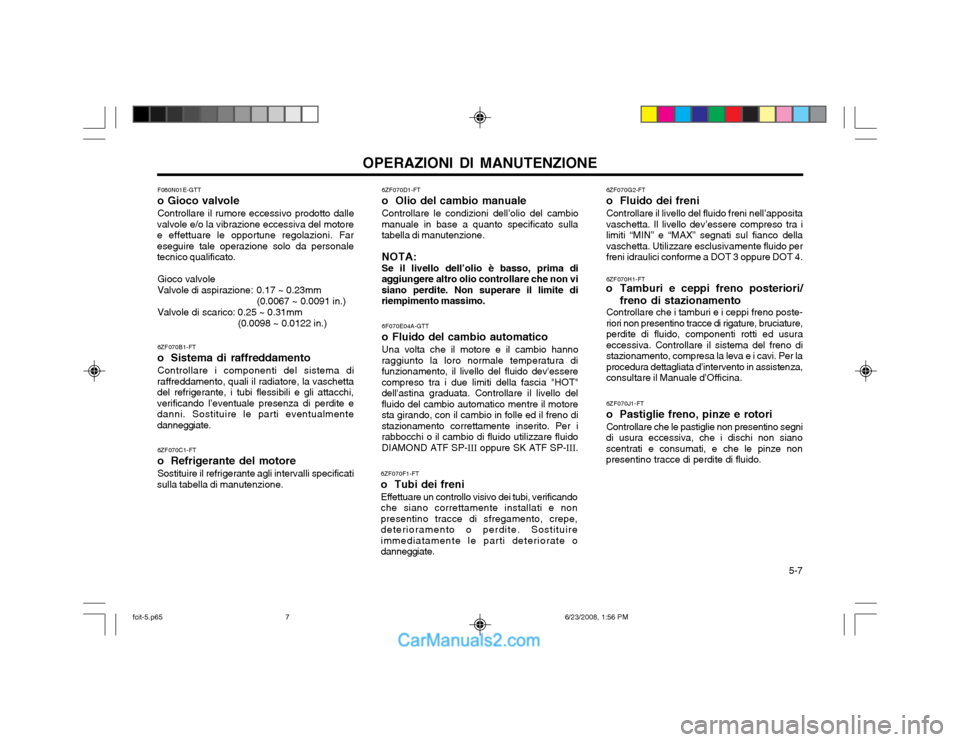

o Pastiglie freno, pinze e rotoriControllare che le pastiglie non presentino segni
di usura eccessiva, che i dischi non siano scentrati e consumati, e che le pinze nonpresentino tracce di perdite di fluido.
6ZF070B1-FT
o Sistema di raffreddamentoControllare i componenti del sistema di
raffreddamento, quali il radiatore, la vaschetta del refrigerante, i tubi flessibili e gli attacchi,verificando l’eventuale presenza di perdite edanni. Sostituire le parti eventualmentedanneggiate. 6F070E04A-GTT o Fluido del cambio automaticoUna volta che il motore e il cambio hanno
raggiunto la loro normale temperatura di funzionamento, il livello del fluido dev'esserecompreso tra i due limiti della fascia "HOT"dell'astina graduata. Controllare il livello delfluido del cambio automatico mentre il motoresta girando, con il cambio in folle ed il freno distazionamento correttamente inserito. Per irabbocchi o il cambio di fluido utilizzare fluidoDIAMOND ATF SP- III oppure SK ATF SP- III.
6ZF070F1-FT
o Tubi dei freniEffettuare un controllo visivo dei tubi, verificando che siano correttamente installati e nonpresentino tracce di sfregamento, crepe,deterioramento o perdite. Sostituireimmediatamente le parti deteriorate odanneggiate. 6ZF070G2-FT
o Fluido dei freniControllare il livello del fluido freni nell’apposita vaschetta. Il livello dev’essere compreso tra ilimiti “MIN” e “MAX” segnati sul fianco dellavaschetta. Utilizzare esclusivamente fluido perfreni idraulici conforme a DOT 3 oppure DOT 4. 6ZF070H1-FT
o Tamburi e ceppi freno posteriori/
freno di stazionamento
Controllare che i tamburi e i ceppi freno poste- riori non presentino tracce di rigature, bruciature,perdite di fluido, componenti rotti ed usuraeccessiva. Controllare il sistema del freno distazionamento, compresa la leva e i cavi. Per laprocedura dettagliata d’intervento in assistenza,consultare il Manuale d’Officina.
6ZF070D1-FT
o Olio del cambio manualeControllare le condizioni dell’olio del cambio
manuale in base a quanto specificato sulla tabella di manutenzione.
NOTA:Se il livello dell’olio è basso, prima di
aggiungere altro olio controllare che non visiano perdite. Non superare il limite diriempimento massimo.
6ZF070C1-FT
o Refrigerante del motore Sostituire il refrigerante agli intervalli specificati
sulla tabella di manutenzione. F060N01E-GTTo Gioco valvoleControllare il rumore eccessivo prodotto dalle
valvole e/o la vibrazione eccessiva del motore e effettuare le opportune regolazioni. Fareseguire tale operazione solo da personaletecnico qualificato.
Gioco valvole
Valvole di aspirazione: 0.17 ~ 0.23mm (0.0067 ~ 0.0091 in.)
Valvole di scarico: 0.25 ~ 0.31mm (0.0098 ~ 0.0122 in.)
fcit-5.p65 6/23/2008, 1:56 PM
7

5-8OPERAZIONI DI MANUTENZIONE
6ZF070N1-FT

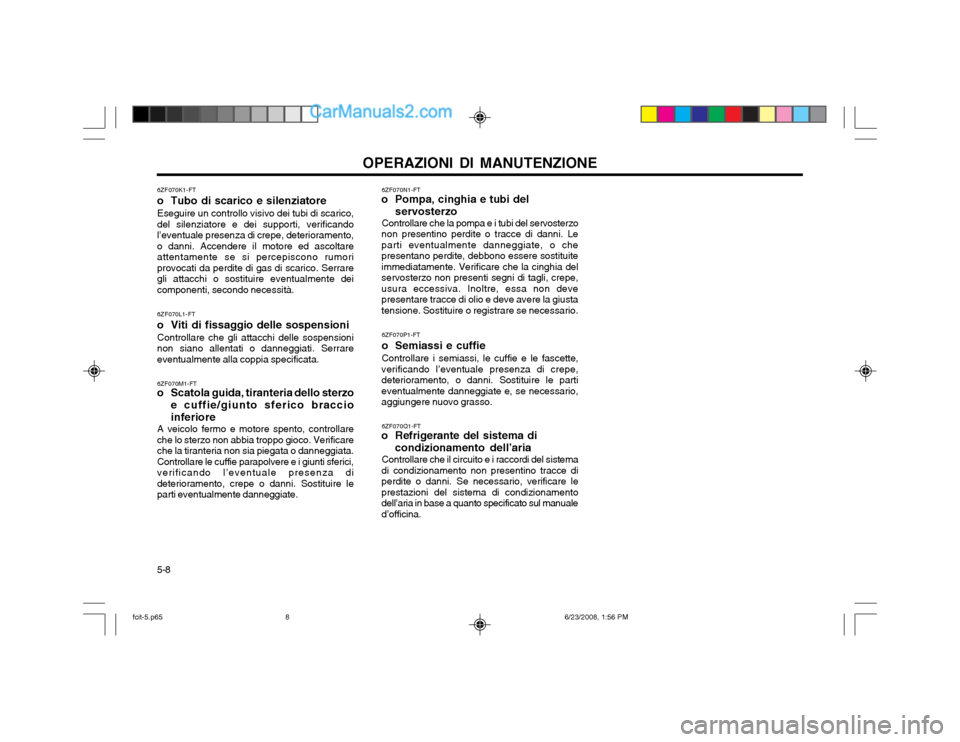

o Pompa, cinghia e tubi del
servosterzo
Controllare che la pompa e i tubi del servosterzo
non presentino perdite o tracce di danni. Le parti eventualmente danneggiate, o chepresentano perdite, debbono essere sostituiteimmediatamente. Verificare che la cinghia delservosterzo non presenti segni di tagli, crepe,usura eccessiva. Inoltre, essa non devepresentare tracce di olio e deve avere la giustatensione. Sostituire o registrare se necessario.
6ZF070P1-FT
o Semiassi e cuffie Controllare i semiassi, le cuffie e le fascette,
verificando l’eventuale presenza di crepe, deterioramento, o danni. Sostituire le partieventualmente danneggiate e, se necessario,aggiungere nuovo grasso.
6ZF070Q1-FT
o Refrigerante del sistema di
condizionamento dell’aria
Controllare che il circuito e i raccordi del sistema
di condizionamento non presentino tracce diperdite o danni. Se necessario, verificare leprestazioni del sistema di condizionamentodell’aria in base a quanto specificato sul manualed’officina.
6ZF070K1-FT
o Tubo di scarico e silenziatoreEseguire un controllo visivo dei tubi di scarico,
del silenziatore e dei supporti, verificando l’eventuale presenza di crepe, deterioramento,o danni. Accendere il motore ed ascoltareattentamente se si percepiscono rumoriprovocati da perdite di gas di scarico. Serraregli attacchi o sostituire eventualmente deicomponenti, secondo necessità.
6ZF070L1-FT
o Viti di fissaggio delle sospensioniControllare che gli attacchi delle sospensioni
non siano allentati o danneggiati. Serrare eventualmente alla coppia specificata.
6ZF070M1-FT
o Scatola guida, tiranteria dello sterzo
e cuffie/giunto sferico braccio inferiore
A veicolo fermo e motore spento, controllare
che lo sterzo non abbia troppo gioco. Verificare che la tiranteria non sia piegata o danneggiata.Controllare le cuffie parapolvere e i giunti sferici,verificando l’eventuale presenza dideterioramento, crepe o danni. Sostituire leparti eventualmente danneggiate.
fcit-5.p65 6/23/2008, 1:56 PM
8

6-1
MANUTENZIONE "FAI-DA-TE"
SG000A1-FT

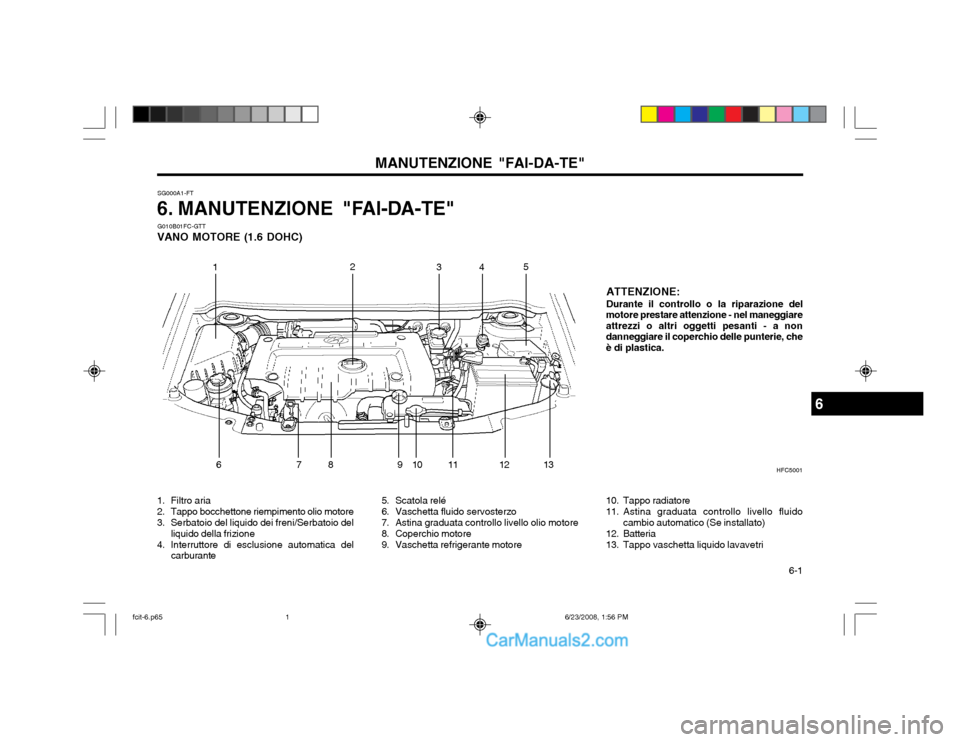

6. MANUTENZIONE "FAI-DA-TE" G010B01FC-GTT
VANO MOTORE (1.6 DOHC)
6
HFC5001
12 3
4 5
6 7 8 9 10 11 12 13
ATTENZIONE: Durante il controllo o la riparazione del
motore prestare attenzione - nel maneggiare attrezzi o altri oggetti pesanti - a nondanneggiare il coperchio delle punterie, cheè di plastica.
5. Scatola relé
6. Vaschetta fluido servosterzo
7. Astina graduata controllo livello olio motore
8. Coperchio motore
9. Vaschetta refrigerante motore
1. Filtro aria
2. Tappo bocchettone riempimento olio motore
3. Serbatoio del liquido dei freni/Serbatoio del
liquido della frizione
4. Interruttore di esclusione automatica del carburante 10. Tappo radiatore
11. Astina graduata controllo livello fluido
cambio automatico (Se installato)
12. Batteria
13. Tappo vaschetta liquido lavavetri
fcit-6.p65 6/23/2008, 1:56 PM
1

MANUTENZIONE "FAI-DA-TE"
6-2 G010C01FC-GTT

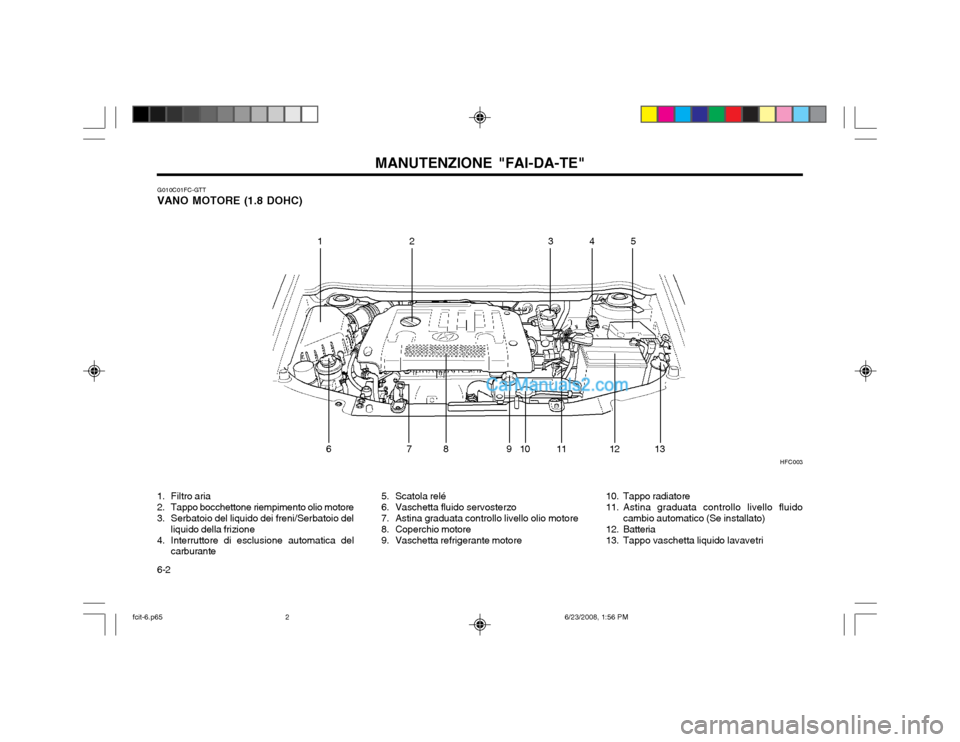

VANO MOTORE (1.8 DOHC)
HFC003
12 345
6 7 8 9 10 11 12 13 5. Scatola relé
6. Vaschetta fluido servosterzo
7. Astina graduata controllo livello olio motore
8. Coperchio motore
9. Vaschetta refrigerante motore
1. Filtro aria
2. Tappo bocchettone riempimento olio motore
3. Serbatoio del liquido dei freni/Serbatoio del
liquido della frizione
4. Interruttore di esclusione automatica del carburante 10. Tappo radiatore
11. Astina graduata controllo livello fluido
cambio automatico (Se installato)
12. Batteria
13. Tappo vaschetta liquido lavavetri
fcit-6.p65 6/23/2008, 1:56 PM
2
