Hyundai Santa Fe 2004 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2004, Model line: Santa Fe, Model: Hyundai Santa Fe 2004Pages: 248, PDF Size: 7.01 MB
Page 21 of 248
1- 10 ELGENSCHAFTEN DES HYUNDAI
!

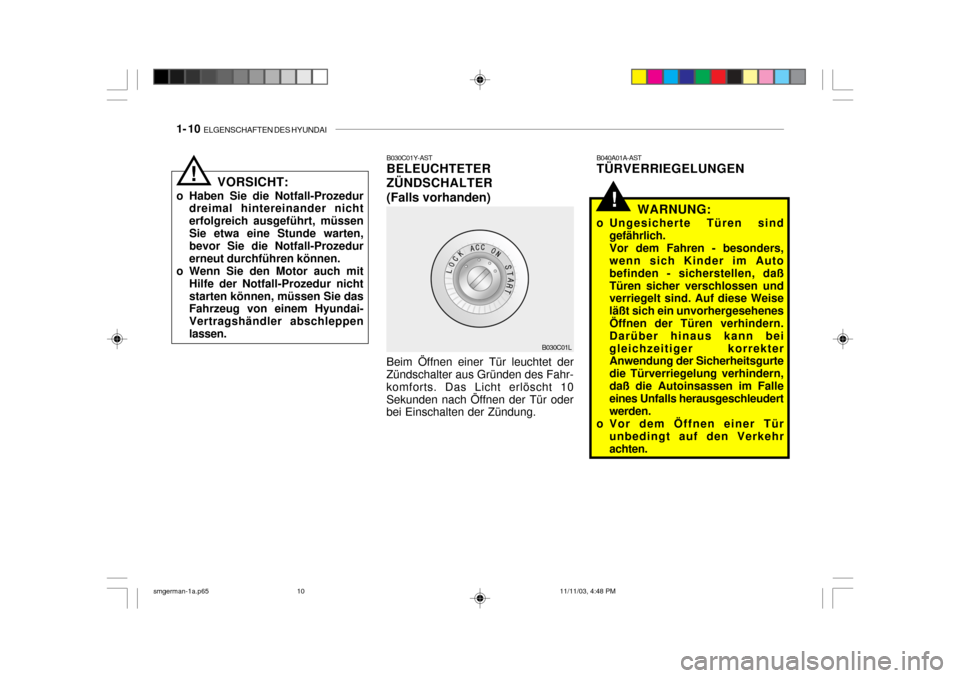

B030C01Y-AST BELEUCHTETER ZÜNDSCHALTER(Falls vorhanden) Beim Öffnen einer Tür leuchtet der
Zündschalter aus Gründen des Fahr- komforts. Das Licht erlöscht 10Sekunden nach Öffnen der Tür oder bei Einschalten der Zündung. B040A01A-ASTTÜRVERRIEGELUNGEN
WARNUNG:
o Ungesicherte Türen sind gefährlich. Vor dem Fahren - besonders, wenn sich Kinder im Auto befinden - sicherstellen, daßTüren sicher verschlossen und verriegelt sind. Auf diese Weise läßt sich ein unvorhergesehenesÖffnen der Türen verhindern. Darüber hinaus kann bei gleichzeitiger korrekter Anwendung der Sicherheitsgurte die Türverriegelung verhindern,daß die Autoinsassen im Falle eines Unfalls herausgeschleudert werden.
o Vor dem Öffnen einer Tür unbedingt auf den Verkehrachten.
B030C01L
! VORSICHT:
o Haben Sie die Notfall-Prozedur dreimal hintereinander nicht erfolgreich ausgeführt, müssenSie etwa eine Stunde warten, bevor Sie die Notfall-Prozedur erneut durchführen können.
o Wenn Sie den Motor auch mit
Hilfe der Notfall-Prozedur nichtstarten können, müssen Sie das Fahrzeug von einem Hyundai- Vertragshändler abschleppenlassen.
smgerman-1a.p65 11/11/03, 4:48 PM
10
Page 22 of 248
ELGENSCHAFTEN DES HYUNDAI 1- 11

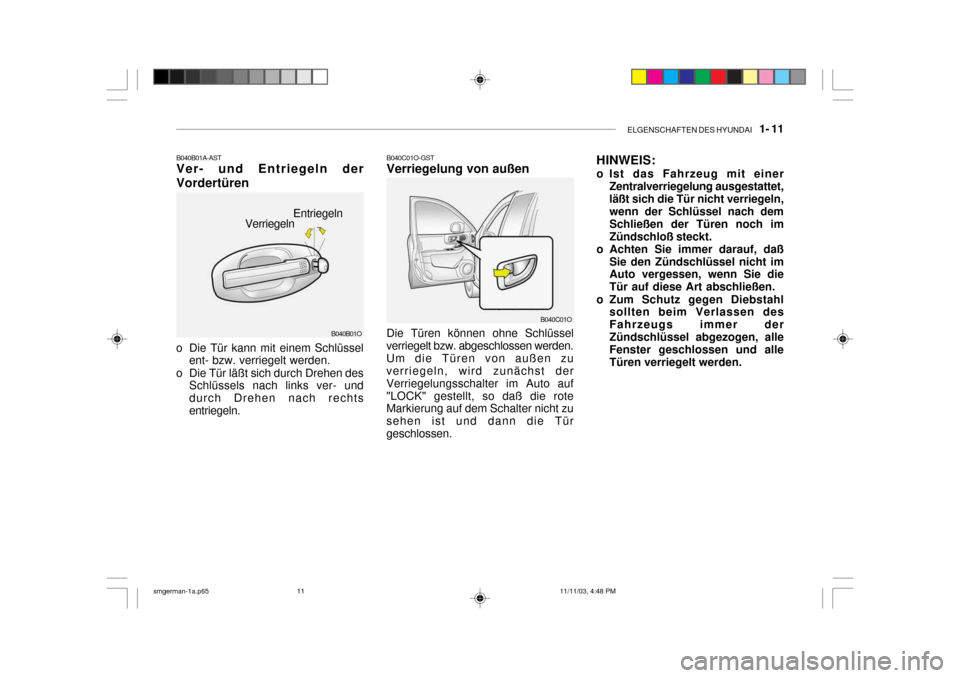

B040C01O-GST Verriegelung von außen Die Türen können ohne Schlüssel
verriegelt bzw. abgeschlossen werden. Um die Türen von außen zu verriegeln, wird zunächst der Verriegelungsschalter im Auto auf"LOCK" gestellt, so daß die rote Markierung auf dem Schalter nicht zu sehen ist und dann die Türgeschlossen. HINWEIS:
o Ist das Fahrzeug mit einer
Zentralverriegelung ausgestattet, läßt sich die Tür nicht verriegeln, wenn der Schlüssel nach dem Schließen der Türen noch imZündschloß steckt.
o Achten Sie immer darauf, daß
Sie den Zündschlüssel nicht im Auto vergessen, wenn Sie die Tür auf diese Art abschließen.
o Zum Schutz gegen Diebstahl sollten beim Verlassen desFahrzeugs immer der Zündschlüssel abgezogen, alle Fenster geschlossen und alleTüren verriegelt werden.
B040C01O
B040B01O
Verriegeln
Entriegeln
B040B01A-AST Ver- und Entriegeln der Vordertüren
o Die Tür kann mit einem Schlüssel ent- bzw. verriegelt werden.
o Die Tür läßt sich durch Drehen des Schlüssels nach links ver- und durch Drehen nach rechtsentriegeln.
smgerman-1a.p65 11/11/03, 4:48 PM
11
Page 23 of 248
1- 12 ELGENSCHAFTEN DES HYUNDAI

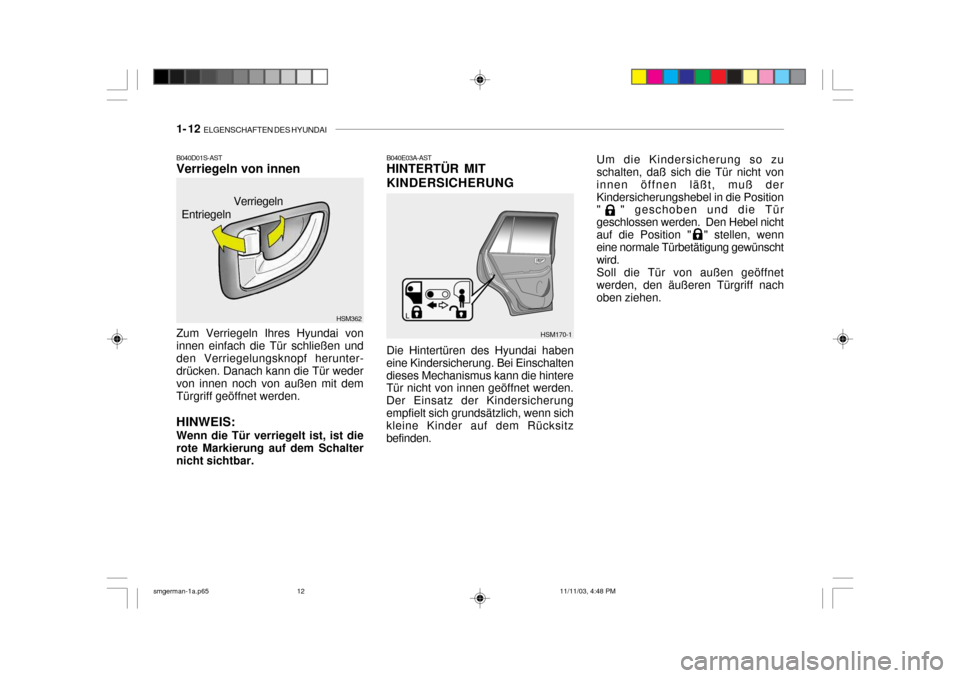

B040E03A-AST HINTERTÜR MIT KINDERSICHERUNG Die Hintertüren des Hyundai haben
eine Kindersicherung. Bei Einschalten dieses Mechanismus kann die hintere Tür nicht von innen geöffnet werden. Der Einsatz der Kindersicherungempfielt sich grundsätzlich, wenn sich kleine Kinder auf dem Rücksitz befinden.
HSM170-1
Um die Kindersicherung so zu schalten, daß sich die Tür nicht von innen öffnen läßt, muß derKindersicherungshebel in die Position " " geschoben und die Tür geschlossen werden. Den Hebel nichtauf die Position " " stellen, wenn eine normale Türbetätigung gewünscht wird.Soll die Tür von außen geöffnetwerden, den äußeren Türgriff nachoben ziehen.B040D01S-AST Verriegeln von innen Zum Verriegeln Ihres Hyundai von innen einfach die Tür schließen undden Verriegelungsknopf herunter- drücken. Danach kann die Tür weder von innen noch von außen mit demTürgriff geöffnet werden. HINWEIS: Wenn die Tür verriegelt ist, ist die rote Markierung auf dem Schalter nicht sichtbar. Entriegeln
HSM362
Verriegeln
smgerman-1a.p65
11/11/03, 4:48 PM
12
Page 24 of 248
ELGENSCHAFTEN DES HYUNDAI 1- 13

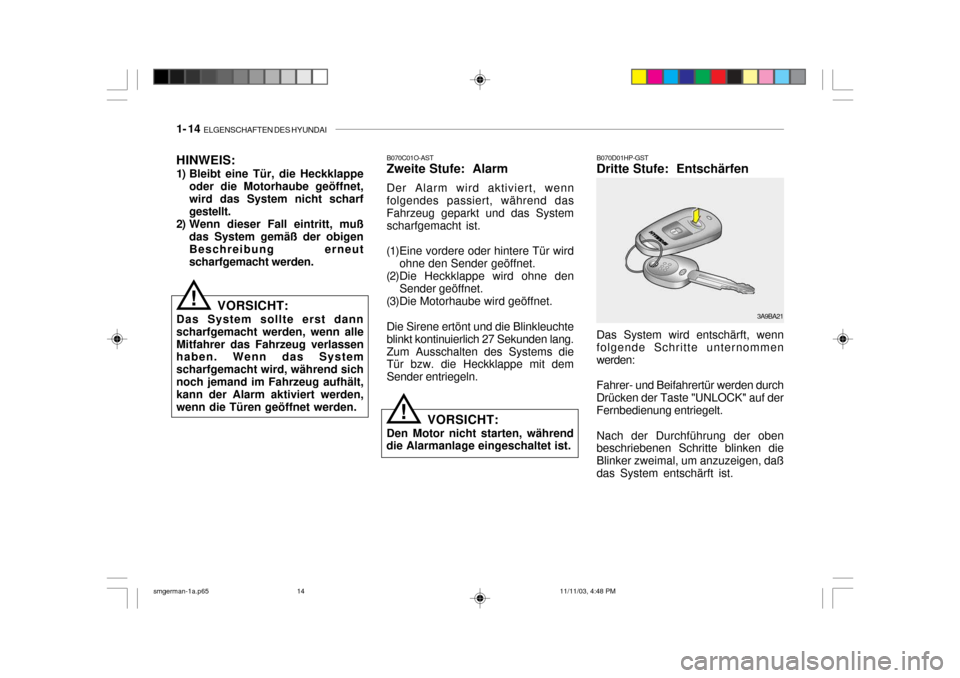

B070B01O-AST Erste Stufe: Scharfmachen
Entriegeln
Das Fahrzeug parken und den Motor abstellen. Das System wird gemäß der folgenden Beschreibung scharfgemacht:
1) Den Zündschlüssel aus dem Zündschloß ziehen.
2) Sicherstellen, daß Motorhaube und
Heckklappe verriegelt sind.
3) Unter Verwendung des Senders die Türen verschließen.
Nach der Durchführung der oben beschriebenen Schritte blinken die Blinker einmal auf, um anzuzeigen, daß das System scharfgemacht ist. B070B01O
Verriegeln

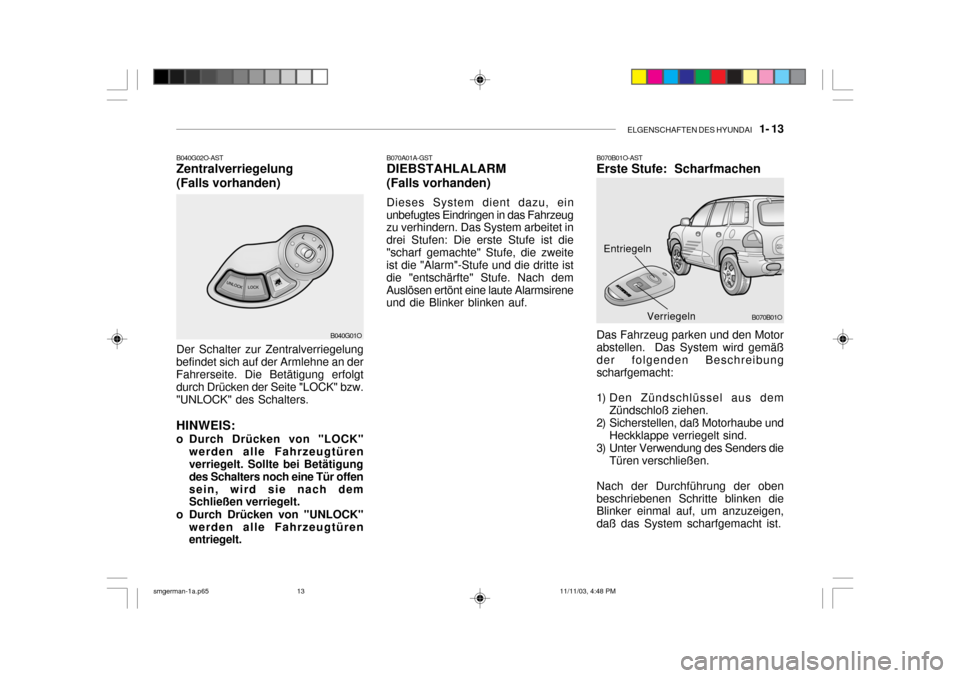

B040G02O-AST Zentralverriegelung (Falls vorhanden) Der Schalter zur Zentralverriegelung
befindet sich auf der Armlehne an der Fahrerseite. Die Betätigung erfolgt durch Drücken der Seite "LOCK" bzw. "UNLOCK" des Schalters. HINWEIS:
o Durch Drücken von "LOCK" werden alle Fahrzeugtüren verriegelt. Sollte bei Betätigung des Schalters noch eine Tür offensein, wird sie nach dem Schließen verriegelt.
o Durch Drücken von "UNLOCK" werden alle Fahrzeugtürenentriegelt. B070A01A-GSTDIEBSTAHLALARM (Falls vorhanden) Dieses System dient dazu, ein
unbefugtes Eindringen in das Fahrzeug zu verhindern. Das System arbeitet in drei Stufen: Die erste Stufe ist die"scharf gemachte" Stufe, die zweite ist die "Alarm"-Stufe und die dritte ist die "entschärfte" Stufe. Nach demAuslösen ertönt eine laute Alarmsirene und die Blinker blinken auf.
B040G01O
smgerman-1a.p65 11/11/03, 4:48 PM
13
Page 25 of 248
1- 14 ELGENSCHAFTEN DES HYUNDAI
B070D01HP-GST Dritte Stufe: Entschärfen Das System wird entschärft, wenn folgende Schritte unternommen werden: Fahrer- und Beifahrertür werden durch Drücken der Taste "UNLOCK" auf derFernbedienung entriegelt. Nach der Durchführung der oben beschriebenen Schritte blinken die Blinker zweimal, um anzuzeigen, daßdas System entschärft ist. 3A9BA21
B070C01O-AST Zweite Stufe: Alarm Der Alarm wird aktiviert, wenn folgendes passiert, während das Fahrzeug geparkt und das System scharfgemacht ist.
(1)Eine vordere oder hintere Tür wird ohne den Sender geöffnet.
(2)Die Heckklappe wird ohne den Sender geöffnet.
(3)Die Motorhaube wird geöffnet.
Die Sirene ertönt und die Blinkleuchteblinkt kontinuierlich 27 Sekunden lang.Zum Ausschalten des Systems die Tür bzw. die Heckklappe mit dem Sender entriegeln.
! VORSICHT:
Den Motor nicht starten, während
die Alarmanlage eingeschaltet ist.
HINWEIS:
1) Bleibt eine Tür, die Heckklappe
oder die Motorhaube geöffnet, wird das System nicht scharf gestellt.
2) Wenn dieser Fall eintritt, muß das System gemäß der obigen Beschreibung erneutscharfgemacht werden.
! VORSICHT:
Das System sollte erst dann scharfgemacht werden, wenn alle Mitfahrer das Fahrzeug verlassen haben. Wenn das System scharfgemacht wird, während sichnoch jemand im Fahrzeug aufhält, kann der Alarm aktiviert werden, wenn die Türen geöffnet werden.
smgerman-1a.p65 11/11/03, 4:48 PM
14
Page 26 of 248
ELGENSCHAFTEN DES HYUNDAI 1- 15
!
VORSICHT:
Nur mit der Fernbedienung kann die Anlage entschärft werden. Wenn die Anlage mit der Fernbedienung nicht entschärft werden kann,müssen die folgenden Schritte durchgeführt werden:
1. Entriegeln Sie die Tür mit dem Schlüssel, wodurch der Alarm aktiviert wird.
2. Stecken Sie den Zündschlüssel in das Zündschloß und drehen Sie ihn in die Stellung "ON".
3. Warten Sie 30 Sekunden.
Danach ist die Anlage entschärft. B070F01A-GSTSCHLÜSSELLOSES TÜRÖFFNUNGSSYSTEM(Falls vorhanden) Verriegeln der Türen
1. Alle Türen schließen.
2. Die "LOCK"-Taste auf der Fernbedienung drücken.
3. Alle Türen werden gleichzeitig
verriegelt, die Blinker blinken einmal auf, um anzuzeigen, daß das Sys- tem scharfgemacht ist.
Entriegeln der Türen
1. Die "UNLOCK"-Taste auf der Fernbedienung drücken.
2. Alle Türen werden gleichzeitig entriegelt, die Blinker blinkenzweimal auf, um anzuzeigen, daßdas System entschärft ist.
MSO-0048-1
B070E02HP-GST Auswechslung der Batterie Wenn die Batterie des Senders nur noch eine schwache Ladung aufweist, muß zum Verriegeln oder Entriegeln der Türen die Taste möglicherweisemehrmals betätigt werden, und die LED leuchtet nicht. Die Batterie muß dann so schnell wie möglichausgewechselt werden. Batterietyp : CR2032Anweisungen für die Auswechslung:
1. Trennen Sie das Gehäuse, wie in der Abbildung gezeigt, mit einem flachen Schraubendreher ab.
Schraubendreher
Wenn die Türen, die Heckklappe oder die Motorhaube innerhalb eines Zeitraums von 30 Sekunden nichtgeöffnet werden, wird das System wieder scharfgemacht.
smgerman-1a.p65
11/11/03, 4:48 PM
15
Page 27 of 248

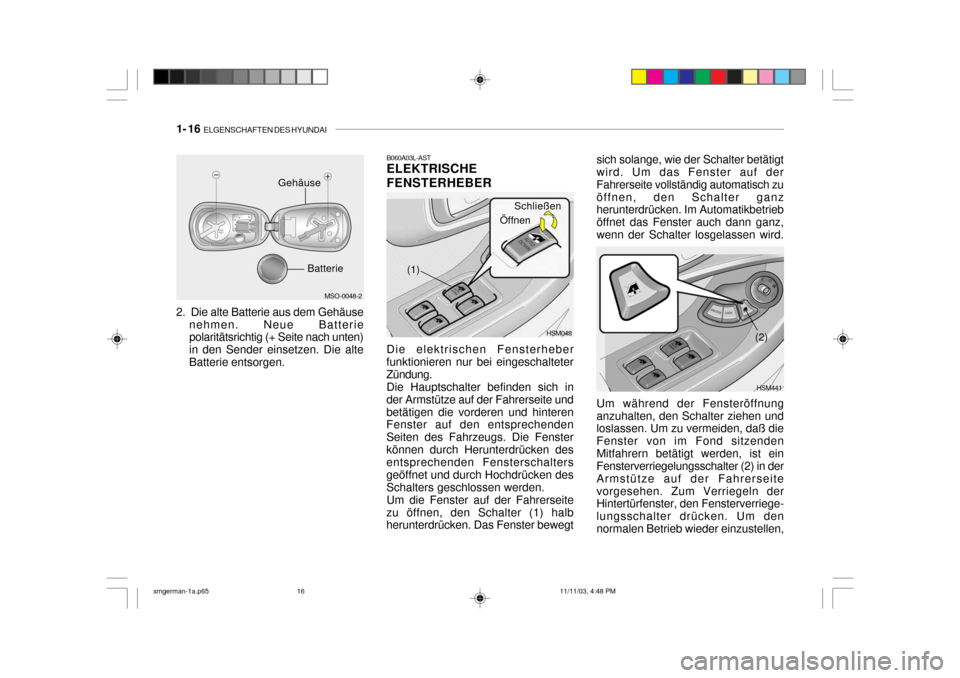

1- 16 ELGENSCHAFTEN DES HYUNDAI
sich solange, wie der Schalter betätigt wird. Um das Fenster auf der Fahrerseite vollständig automatisch zuöffnen, den Schalter ganz herunterdrücken. Im Automatikbetrieb öffnet das Fenster auch dann ganz,wenn der Schalter losgelassen wird.
B060A03L-AST ELEKTRISCHE FENSTERHEBER Die elektrischen Fensterheber
funktionieren nur bei eingeschalteter Zündung. Die Hauptschalter befinden sich in
der Armstütze auf der Fahrerseite undbetätigen die vorderen und hinteren Fenster auf den entsprechenden Seiten des Fahrzeugs. Die Fensterkönnen durch Herunterdrücken des entsprechenden Fensterschalters geöffnet und durch Hochdrücken desSchalters geschlossen werden.
Um die Fenster auf der Fahrerseite
zu öffnen, den Schalter (1) halb herunterdrücken. Das Fenster bewegt
HSM048
(1)
Um während der Fensteröffnung anzuhalten, den Schalter ziehen und loslassen. Um zu vermeiden, daß die Fenster von im Fond sitzendenMitfahrern betätigt werden, ist ein Fensterverriegelungsschalter (2) in der Armstütze auf der Fahrerseitevorgesehen. Zum Verriegeln der Hintertürfenster, den Fensterverriege- lungsschalter drücken. Um dennormalen Betrieb wieder einzustellen,
HSM441
Schließen
Öffnen
(2)
2. Die alte Batterie aus dem Gehäuse nehmen. Neue Batterie polaritätsrichtig (+ Seite nach unten) in den Sender einsetzen. Die alteBatterie entsorgen. MSO-0048-2
Gehäuse
Batterie
smgerman-1a.p65 11/11/03, 4:48 PM
16
Page 28 of 248
ELGENSCHAFTEN DES HYUNDAI 1- 17

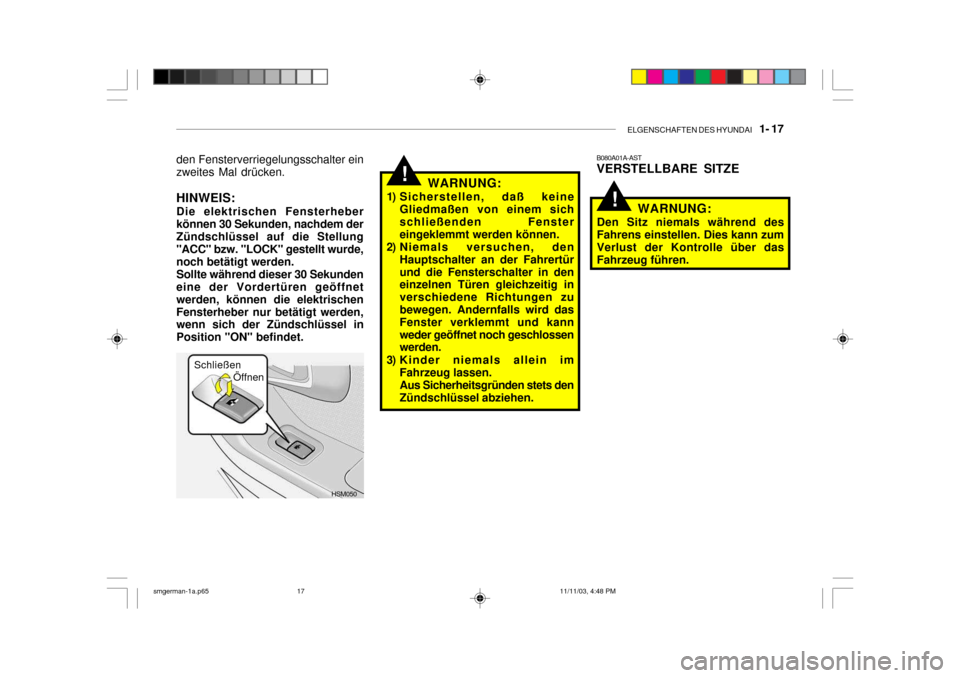

!WARNUNG:
1) Sicherstellen, daß keine Gliedmaßen von einem sich schließenden Fenstereingeklemmt werden können.
2) Niemals versuchen, den Hauptschalter an der Fahrertürund die Fensterschalter in den einzelnen Türen gleichzeitig in verschiedene Richtungen zubewegen. Andernfalls wird das Fenster verklemmt und kann weder geöffnet noch geschlossen werden.
3) Kinder niemals allein im Fahrzeug lassen. Aus Sicherheitsgründen stets denZündschlüssel abziehen. B080A01A-AST VERSTELLBARE SITZE
!WARNUNG:
Den Sitz niemals während des Fahrens einstellen. Dies kann zum Verlust der Kontrolle über dasFahrzeug führen.
den Fensterverriegelungsschalter ein zweites Mal drücken.
HINWEIS: Die elektrischen Fensterheber können 30 Sekunden, nachdem derZündschlüssel auf die Stellung "ACC" bzw. "LOCK" gestellt wurde, noch betätigt werden. Sollte während dieser 30 Sekunden eine der Vordertüren geöffnet werden, können die elektrischenFensterheber nur betätigt werden, wenn sich der Zündschlüssel in Position "ON" befindet.
HSM050
Schließen
Öffnen
smgerman-1a.p65 11/11/03, 4:48 PM
17
Page 29 of 248
1- 18 ELGENSCHAFTEN DES HYUNDAI

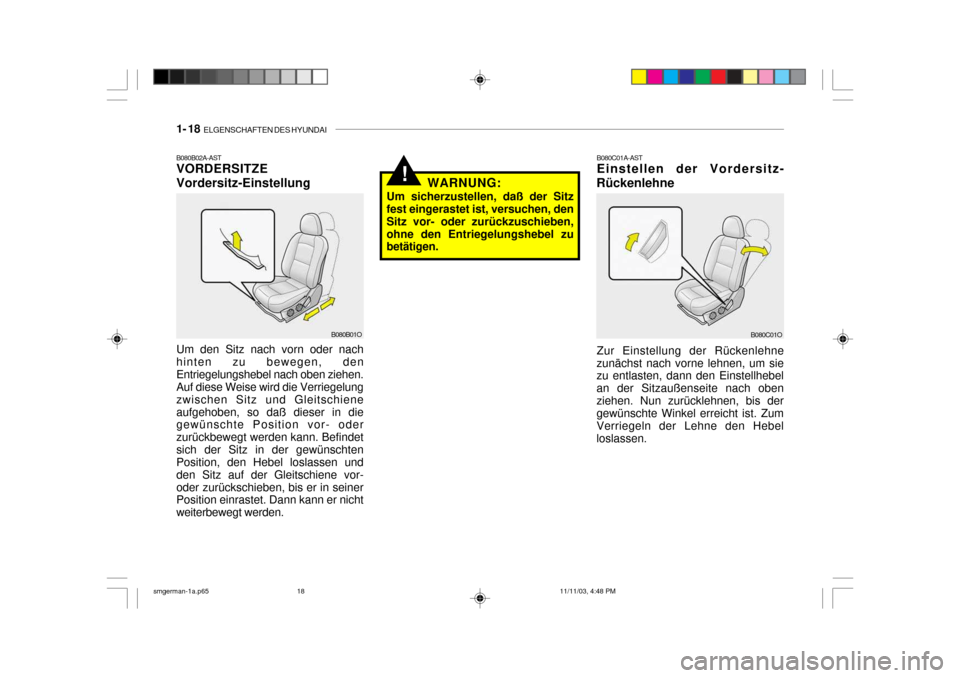

B080C01A-AST Einstellen der Vordersitz-
Rückenlehne
Zur Einstellung der Rückenlehne
zunächst nach vorne lehnen, um siezu entlasten, dann den Einstellhebel an der Sitzaußenseite nach obenziehen. Nun zurücklehnen, bis der gewünschte Winkel erreicht ist. Zum Verriegeln der Lehne den Hebelloslassen.
B080C01O
B080B02A-AST VORDERSITZE Vordersitz-Einstellung Um den Sitz nach vorn oder nach hinten zu bewegen, denEntriegelungshebel nach oben ziehen. Auf diese Weise wird die Verriegelung zwischen Sitz und Gleitschieneaufgehoben, so daß dieser in die gewünschte Position vor- oder zurückbewegt werden kann. Befindetsich der Sitz in der gewünschten Position, den Hebel loslassen und den Sitz auf der Gleitschiene vor-oder zurückschieben, bis er in seiner Position einrastet. Dann kann er nicht weiterbewegt werden.B080B01O
!WARNUNG:
Um sicherzustellen, daß der Sitz fest eingerastet ist, versuchen, den Sitz vor- oder zurückzuschieben,ohne den Entriegelungshebel zu betätigen.
smgerman-1a.p65 11/11/03, 4:48 PM
18
Page 30 of 248
ELGENSCHAFTEN DES HYUNDAI 1- 19

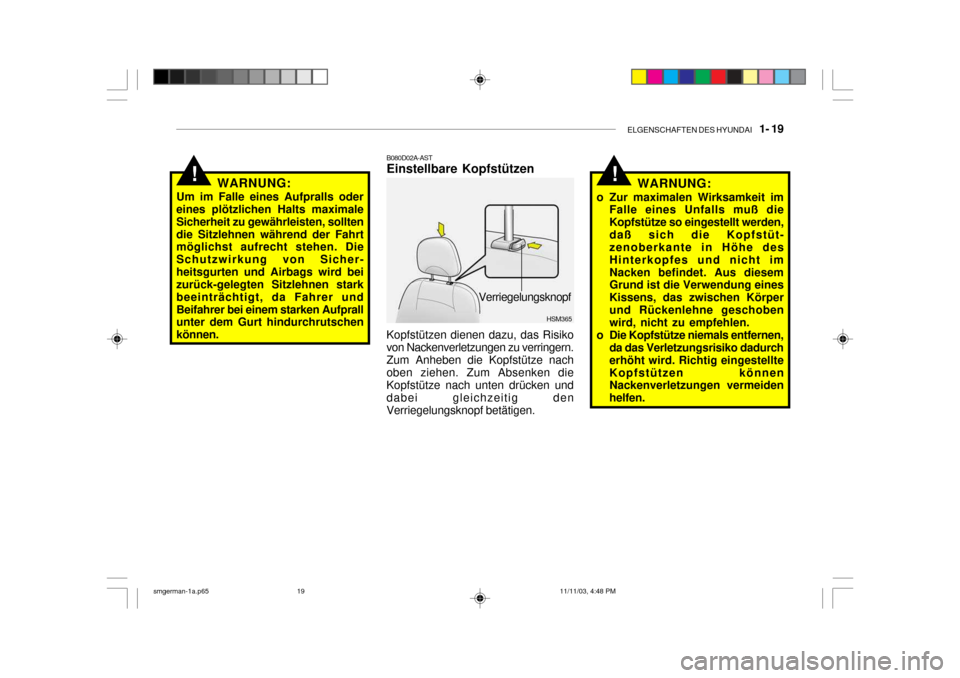

HSM365
!WARNUNG:
Um im Falle eines Aufpralls oder eines plötzlichen Halts maximale Sicherheit zu gewährleisten, solltendie Sitzlehnen während der Fahrt möglichst aufrecht stehen. Die Schutzwirkung von Sicher-heitsgurten und Airbags wird bei zurück-gelegten Sitzlehnen stark beeinträchtigt, da Fahrer undBeifahrer bei einem starken Aufprall unter dem Gurt hindurchrutschen können. B080D02A-AST Einstellbare Kopfstützen Kopfstützen dienen dazu, das Risiko von Nackenverletzungen zu verringern.Zum Anheben die Kopfstütze nachoben ziehen. Zum Absenken dieKopfstütze nach unten drücken und dabei gleichzeitig den Verriegelungsknopf betätigen.
Verriegelungsknopf!WARNUNG:
o Zur maximalen Wirksamkeit im Falle eines Unfalls muß die Kopfstütze so eingestellt werden,daß sich die Kopfstüt- zenoberkante in Höhe des Hinterkopfes und nicht imNacken befindet. Aus diesem Grund ist die Verwendung eines Kissens, das zwischen Körperund Rückenlehne geschoben wird, nicht zu empfehlen.
o Die Kopfstütze niemals entfernen, da das Verletzungsrisiko dadurch erhöht wird. Richtig eingestellteKopfstützen können Nackenverletzungen vermeiden helfen.
smgerman-1a.p65 11/11/03, 4:48 PM
19
