1COMPONENTES DE SU HYUNDAI
90
!
INTERRUPTOR DE PARADA AUTOMÁTICA DEL COMBUS-TIBLE
B560B01O-AYT (Si está instalado) El interruptor de parada automática del combustible está situado en el compartimento del motor, en el ladodel conductor. En caso de colisión o impacto brusco, este dispositivo detiene el suministrode combustible. En caso de activarse este dispositivo, debe reajustarse empujando la parte superior delinterruptor del mismo para poder arrancar de nuevo el motor. ADVERTENCIA:
Antes de reajustar el interruptor deparada automática de combustible, compruebe que los conductos delcombustible no presenten fugas.
B560B01O
MONTAJE ALTO DE LUZ DE FRENO
B550A01A-AYT (Si está instalado) En complemento con ambas luces de frenos standard del auto, la luz de frenos montada al centro de al lunetetrasera o del spoiler posterior se enciende cuando los frenos son aplicados. B550A01O

1
COMPONENTES DE SU HYUNDAI
91
!ADVERTENCIA:
Los vapores del combustible son peligrosos. Antes de llenar el depósito, siempre pare el motor y nunca encienda o acerque una llamacerca de la tapa de llenado. Es recomendable utilizar una original HYUNDAI.Al abrir la tapa del depósito en un ambiente caluroso es normal oir un "golpe de presión" esto no causaningún daño. B560A02O-1
APERTURA DEL CAPÓ
B570A01HP-AYT
1. Tire el botón que libera el cierre. B570A01O
B570A02O
B560A02A-AYT La tapa de bencina se puede abrir con el tirador que existe al costado izquierdodel asiento. NOTA: Si la tapa del depósito no se puede abrir a consecuencia del hielo quese ha formado alrededor del ella, no tire de la tapa. Si es necesario apliqué algún spray antihielo (noutilice anticongelante de radiador) o coloque el vehículo en un lugar templado, para derretir el hielo. B560A01O
CONTROL REMOTO DE LA TAPA DEL DEPÓSITO DECOMBUSTIBLE

1COMPONENTES DE SU HYUNDAI
92
!
B580A01L-AYTPARASOL
ADVERTENCIA:
o Compruebe siempre dos veces que el capó esté debidamente cerrado y bloqueado antes de poner en marcha el vehículo. Delo contrario, el capó podría abrirse por sí solo mientras con- duce y bloquearlecompletamente la visibilidad, lo que podría producir un accidente.
o No mueva el vehículo con el capot levantado, ya que obstruye lavisibilidad y el capot podría caerse o dañarse. Su vehículo Hyundai está equipadocon parasoles para proporcionarprotección delantera y lateral contra la luz directa del sol al conductor y al pasajero del asiento delantero. Parabloquear el resplandor de la luz, baje el parasol. En la parte posterior del mismo se ha instalado un espejo de cortesía,tanto en el lado del conductor como en el del acompañante.B580A01O
Espejo de cortesía
Clip para tarjeta
2. Empuje la palanca de enganche
secundaria a un lado y levante el capó.
3. Levante el capó manualmente. Al cerrar el capó, hágalo descender lentamente y compruebe que quede debidamente bloqueado. B570A03O

1
COMPONENTES DE SU HYUNDAI
93
!
B580B01O-GAT Espejo de cortesía con luz (Si está instalado) Al abrir la tapa del espejo de cortesía se enciende automáticamente la luz del mismo si el interruptor multifunciónse encuentra en la primera o segunda posición.
NOTA: En la parte frontal de los parasoles encontrará información importante referente al sistema suplementariode restricción (SRS).
ADVERTENCIA:
No poner el parasol donde obscurece la visibilidad del camino, trafico e otros objetos.
CLAXON
B610A01L-AYT Presionando el centro del volante de dirección accionará la bocina. B610A01O
PILOTO EN EL BORDE DE LA PUERTA DELANTERA
B620A01S-AYT (Si está instalado) Una luz roja se enciende al abrirse la puerta delantera. El propósito de la luz es ayudar a subir o a bajar y también para advertir a los vehículos que pasan. B620A01O

1COMPONENTES DE SU HYUNDAI
94
!
SISTEMA DE NIVELACIÓN DE LAS LUCESPRINCIPALES
B340G01O-GYT
HSM080
Para ajustar el nivel del haz de luz de los faros delanteros, de acuerdo alnúmero de pasajeros y del peso llevado en el compartimento de equipaje, gire el interruptor de nivelación de losmismos. Cuanto más alto sea el número seleccionado en el interruptor, más bajo será el nivel del haz de luz.Siempre mantenga el haz de luz en el nivel correcto, o los faros delanteros pueden deslumbrar a otrosconductores de la carretera. En el cuadro adjunto hay ejemplos de la posición correcta del interruptor. Para
PALANCA DE AJUSTE DE INCLINACIÓN DEL VOLANTE
B600A02Y-AYT Para ajustar la inclinación del volante:
1. Tirar de la palanca hacia arriba y mantenerla así para soltarlo.
2. Subir o bajar el volante a la posición
deseada.
3. Después de ajustarlo, soltar la palanca. B600A01O
ADVERTENCIA:
No trate de regular el volante mientras está conduciendo, ya que podría resultar en la pérdida de control del vehículo y en unaccidente.
APOYABRAZOS TRASERO CENTRAL
B611A01Y-AYT Está localizado en el centro del asiento trasero. HSM2049

1
COMPONENTES DE SU HYUNDAI
95
Posición del interruptor 0 0 1 1 2 3
CONDICIONES DE CARGA
Conductor sóloConductor + pasajero de delante Conductor, pasajerode delante + última fila de asientos ocupadaLleno de pasajeros Lleno de pasajeros + carga máxima permisibleConductor + carga máxima permisible
condiciones de carga distintas a las mencionadas abajo, ajuste la posicióndel interruptor de manera que el nivel del haz de luz sea el más cercano a las condiciones obtenidas de acuerdo alcuadro.
PILOTO AUTOMÁTICO
B660A01S-GYT (Si está instalado) Este dispositivo controla de la velocidad del vehículo para su comodidad,cuando conduzca en autopistas. Este sistema está diseñado para funcionar a velocidades por encima de 15 millaso 40 kilómetros por hora.
B660B03O-GYT Para fijar la velocidad de crucero
1. Pulse el botón ON/OFF de la velocidad de crucero. El testigo indicador de "CRUCERO" en el panel de instrumentos se enciende. El sistema se activa. B660A01O B660B01O
2. Acelere a la velocidad de crucero
deseada, superior a 40 km/h.
3. Pulse el botón "SET" (COAST) al alcanzar la velocidad deseada delvehículo.
4. Retire el pie del acelerador y la velocidad ajustada se mantieneautomáticamente.
5. Para aumentar la velocidad temporalmente, pise brevemente elacelerador hasta exceder lavelocidad predeterminada. Al retirar el pie del acelerador, la velocidad regresará a su régimen establecido.

1COMPONENTES DE SU HYUNDAI
96
B660C02O-GYT Para cancelar la velocidad de crucero
B660D01L-GYT Para recuperar la velocidad prefijada
Para desactivar el sistema de crucero, pulse el botón "CANCEL". Las acciones siguientes también desactivan dichosistema:
o Pise el pedal del freno.
o Pise el pedal del embrague (transmisión manual).
o Coloque la palanca en la posición "N" (transmisión automática)
o Disminuya la velocidad del vehículo
en 20 km/h (12 mph) menos, que lavelocidad en memoria. El vehículo recuperará automáticamente la velocidad fijada antes de la cancelación, cuando pulseel botón "RESUME (ACCEL)" (recuperar acel.) (por encima de 40 km/h).
B660C01O
B660D01O
o Disminuya la velocidad del vehículo
aproximadamente a menos de 40km/h (25 mph).
o Libere el interruptor principal.
NOTA: Si la velocidad del vehículo se re- duce más de 20 km/h por debajo de la velocidad ajustada o si se reducepor debajo de 40 km/h, el sistema de crucero anula automáticamente la velocidad fijada.

1
COMPONENTES DE SU HYUNDAI
97
!
B660E01Y-AYT Para reajustar una velocidad más rápida
1. Pulse el botón "RESUME (ACCEL)"
y manténgalo pulsado.
2. Acelere a la velocidad deseada y suelte el botón "RESUME (ACCEL)". Mientras el botón semantenga pulsado, el vehículo ganará velocidad gradualmente. ADVERTENCIA:
o Mantenga el interruptor de con- trol en posición "OFF" cuandono se use el piloto automático.
o Utilice el sistema de crucero sólo al conducir por autopistas libresen buenas condiciones ambientales.
o No use el control del piloto automático cuando no estéseguro de manejar el auto a unavelocidad constante, por ejemplo: tráfico fuerte, o carretera resbalosa debido a la lluvia,nieve, hielo, o viento fuerte o también subiendo colinas hasta el 6%.
o Si usted no ha usado antes este sistema, ie recomendamosaprender completamente elmanejo del piloto automático antes de usarlo.
o Ponga particular atención al manejo del vehículo con el con-trol del piloto automático.
1. Pulse el botón "SET (COAST)" ymanténgalo pulsado. Mientras se mantenga pulsado este botón, el vehículo perderá velocidadgradualmente.
2. Al alcanzar la velocidad deseada,
suelte el botón.
B660F02O-GYT Para cambiar a una velocidad más lenta
B660B01O

1COMPONENTES DE SU HYUNDAI
98

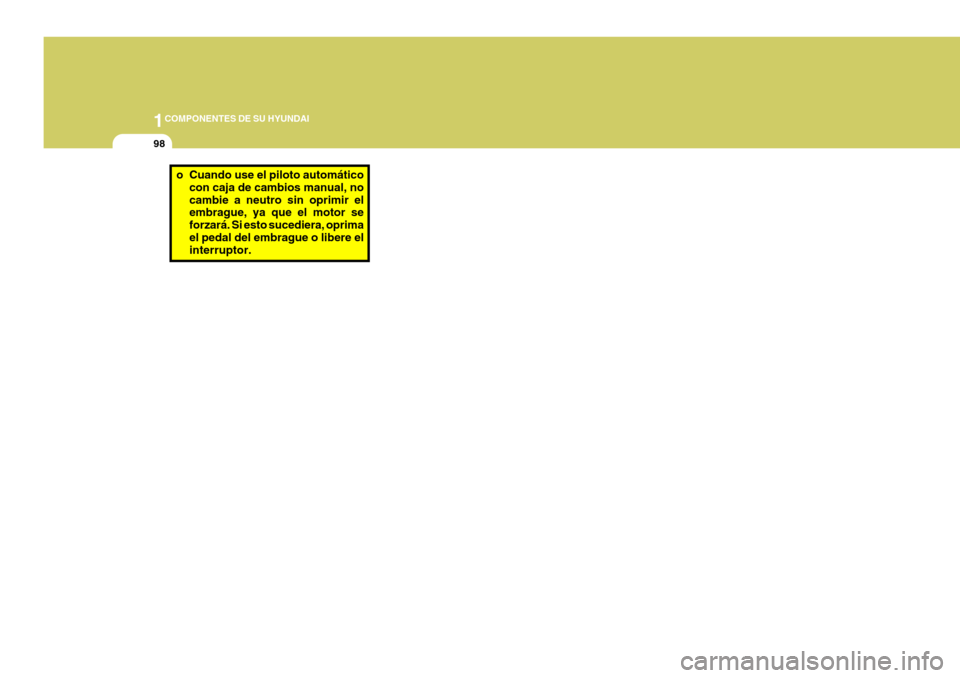

o Cuando use el piloto automático
con caja de cambios manual, no cambie a neutro sin oprimir el embrague, ya que el motor se forzará. Si esto sucediera, oprimael pedal del embrague o libere el interruptor.

1
COMPONENTES DE SU HYUNDAI

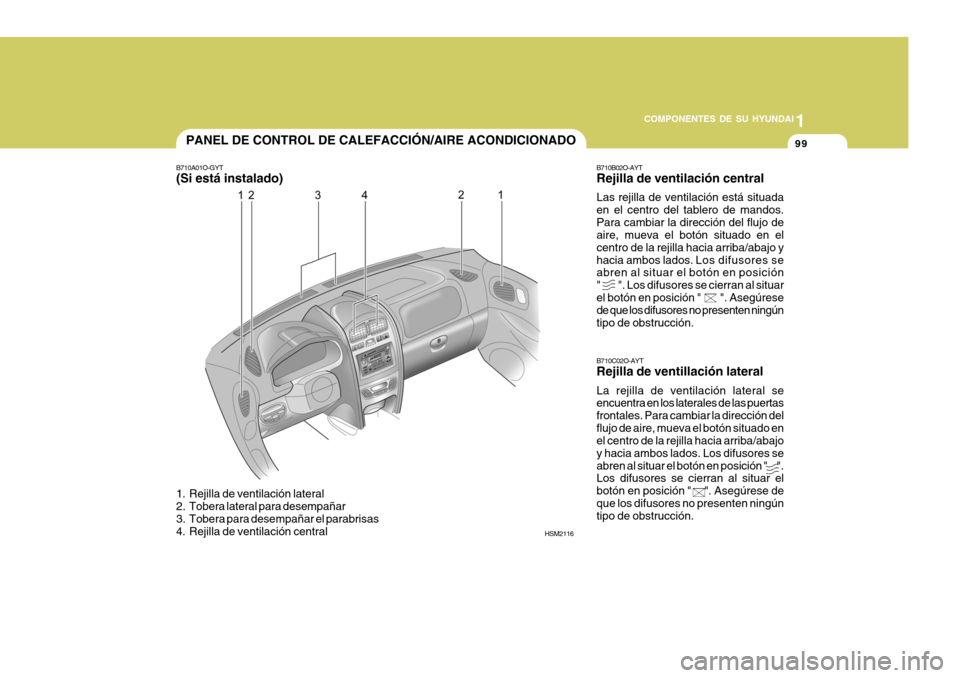

99PANEL DE CONTROL DE CALEFACCIÓN/AIRE ACONDICIONADO
B710A01O-GYT (Si está instalado)
HSM2116
B710B02O-AYT Rejilla de ventilación central Las rejilla de ventilación está situada en el centro del tablero de mandos.Para cambiar la dirección del flujo de aire, mueva el botón situado en el centro de la rejilla hacia arriba/abajo yhacia ambos lados. Los difusores se
abren al situar el botón en posición" ". Los difusores se cierran al situarel botón en posición " ". Asegúrese de que los difusores no presenten ningún tipo de obstrucción.
B710C02O-AYT Rejilla de ventillación lateral La rejilla de ventilación lateral se encuentra en los laterales de las puertas frontales. Para cambiar la dirección delflujo de aire, mueva el botón situado en el centro de la rejilla hacia arriba/abajo y hacia ambos lados. Los difusores seabren al situar el botón en posición " ". Los difusores se cierran al situar el botón en posición " ". Asegúrese deque los difusores no presenten ningún tipo de obstrucción.
1. Rejilla de ventilación lateral
2. Tobera lateral para desempañar
3. Tobera para desempañar el parabrisas
4. Rejilla de ventilación central
