Hyundai Santa Fe 2005 Manuale del proprietario (in Italian)
Manufacturer: HYUNDAI, Model Year: 2005, Model line: Santa Fe, Model: Hyundai Santa Fe 2005Pages: 260, PDF Dimensioni: 10.28 MB

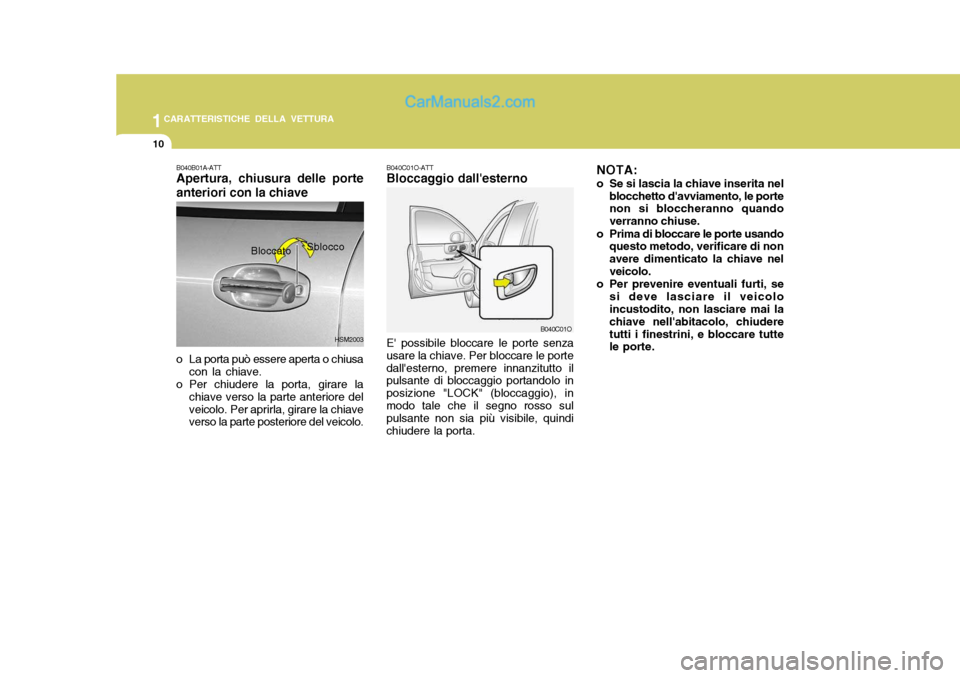

Page 21 of 260
1CARATTERISTICHE DELLA VETTURA
10
B040C01O-ATT Bloccaggio dall'esterno E' possibile bloccare le porte senza
usare la chiave. Per bloccare le porte dall'esterno, premere innanzitutto il pulsante di bloccaggio portandolo in posizione "LOCK" (bloccaggio), inmodo tale che il segno rosso sul pulsante non sia più visibile, quindi chiudere la porta. NOTA:
o Se si lascia la chiave inserita nel
blocchetto d'avviamento, le porte non si bloccheranno quando verranno chiuse.
o Prima di bloccare le porte usando questo metodo, verificare di nonavere dimenticato la chiave nelveicolo.
o Per prevenire eventuali furti, se
si deve lasciare il veicolo incustodito, non lasciare mai la chiave nell'abitacolo, chiuderetutti i finestrini, e bloccare tutte le porte.
B040C01O
B040B01A-ATT Apertura, chiusura delle porte anteriori con la chiave
o La porta può essere aperta o chiusa
con la chiave.
o Per chiudere la porta, girare la chiave verso la parte anteriore del veicolo. Per aprirla, girare la chiave verso la parte posteriore del veicolo. HSM2003
Bloccato
Sblocco

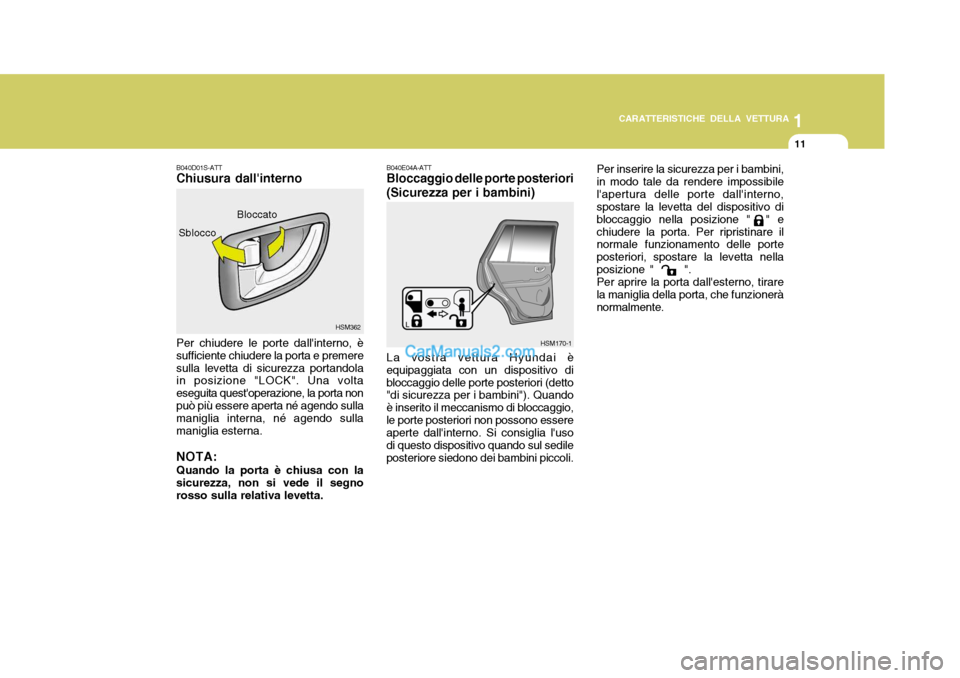

Page 22 of 260
1
CARATTERISTICHE DELLA VETTURA
11
HSM362
Sblocco
B040D01S-ATT Chiusura dall'interno Per chiudere le porte dall'interno, è sufficiente chiudere la porta e premeresulla levetta di sicurezza portandola in posizione "LOCK". Una volta eseguita quest'operazione, la porta nonpuò più essere aperta né agendo sulla maniglia interna, né agendo sulla maniglia esterna.
NOTA: Quando la porta è chiusa con lasicurezza, non si vede il segno rosso sulla relativa levetta. Bloccato
B040E04A-ATTBloccaggio delle porte posteriori
(Sicurezza per i bambini)
La vostra vettura Hyundai è
equipaggiata con un dispositivo di bloccaggio delle porte posteriori (detto "di sicurezza per i bambini"). Quando è inserito il meccanismo di bloccaggio,le porte posteriori non possono essere aperte dall'interno. Si consiglia l'uso di questo dispositivo quando sul sedileposteriore siedono dei bambini piccoli.
HSM170-1
Per inserire la sicurezza per i bambini, in modo tale da rendere impossibilel'apertura delle porte dall'interno, spostare la levetta del dispositivo di bloccaggio nella posizione " " echiudere la porta. Per ripristinare il normale funzionamento delle porte posteriori, spostare la levetta nellaposizione " ".Per aprire la porta dall'esterno, tirarela maniglia della porta, che funzionerànormalmente.

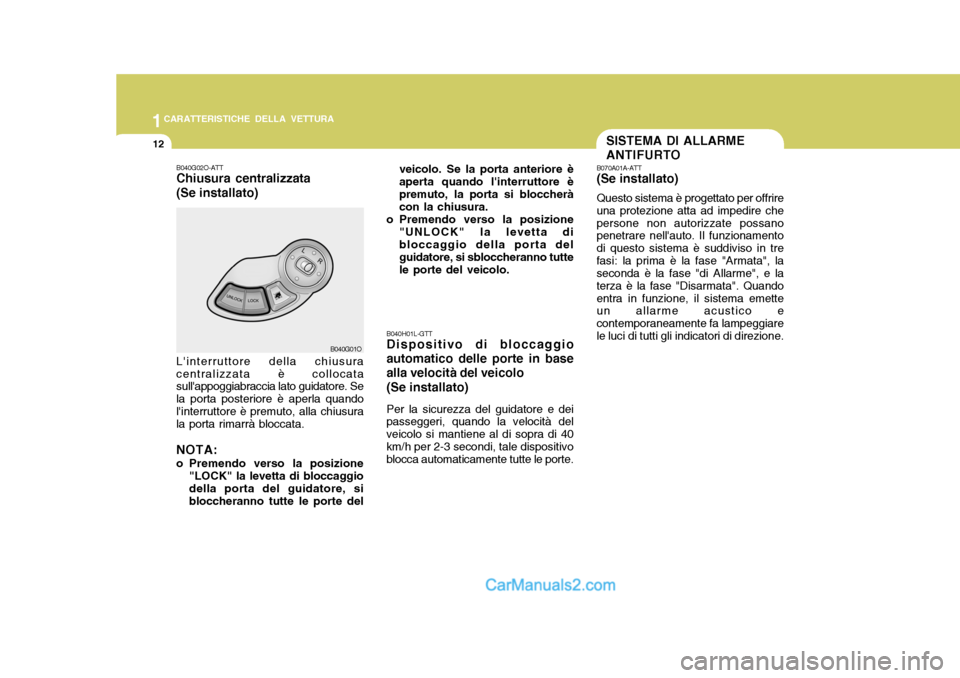

Page 23 of 260
1CARATTERISTICHE DELLA VETTURA
12
B040H01L-GTT Dispositivo di bloccaggio
automatico delle porte in base alla velocità del veicolo
(Se installato) Per la sicurezza del guidatore e dei
passeggeri, quando la velocità del veicolo si mantiene al di sopra di 40km/h per 2-3 secondi, tale dispositivo blocca automaticamente tutte le porte.SISTEMA DI ALLARME ANTIFURTO
B070A01A-ATT (Se installato) Questo sistema è progettato per offrire una protezione atta ad impedire chepersone non autorizzate possano penetrare nell'auto. Il funzionamento di questo sistema è suddiviso in trefasi: la prima è la fase "Armata", la seconda è la fase "di Allarme", e la terza è la fase "Disarmata". Quandoentra in funzione, il sistema emette un allarme acustico e contemporaneamente fa lampeggiarele luci di tutti gli indicatori di direzione.
B040G02O-ATT Chiusura centralizzata (Se installato)
B040G01O
L'interruttore della chiusura centralizzata è collocata sull'appoggiabraccia lato guidatore. Se la porta posteriore è aperla quandol'interruttore è premuto, alla chiusura la porta rimarrà bloccata. NOTA:
o Premendo verso la posizione "LOCK" la levetta di bloccaggio della porta del guidatore, si bloccheranno tutte le porte del veicolo. Se la porta anteriore è aperta quando l'interruttore èpremuto, la porta si bloccherà con la chiusura.
o Premendo verso la posizione "UNLOCK" la levetta dibloccaggio della porta del guidatore, si sbloccheranno tuttele porte del veicolo.

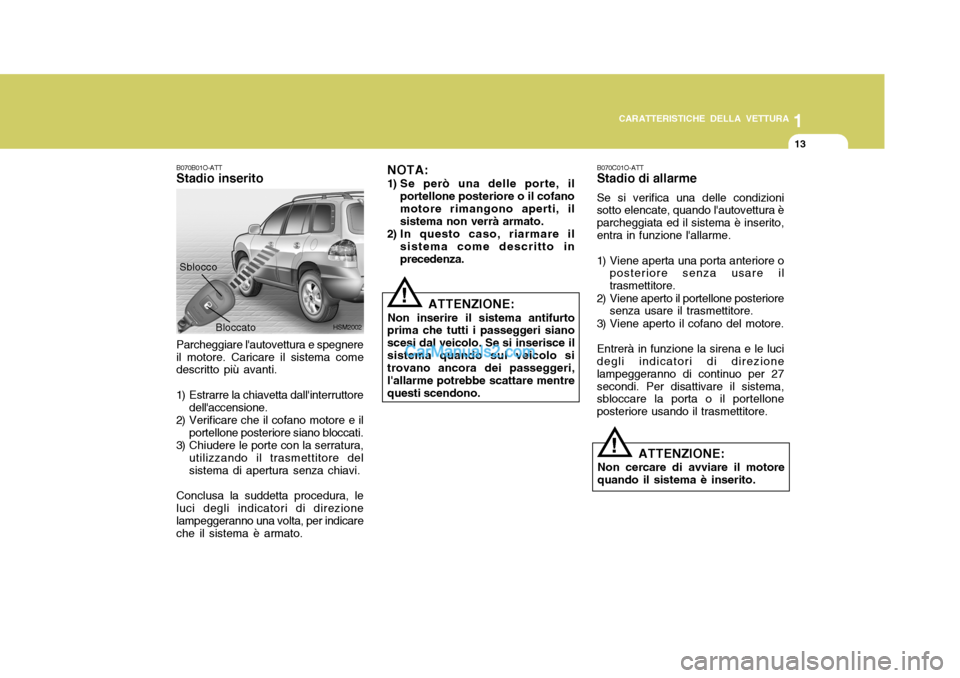

Page 24 of 260
1
CARATTERISTICHE DELLA VETTURA
13
B070B01O-ATT Stadio inserito
Sblocco
Parcheggiare l'autovettura e spegnere il motore. Caricare il sistema come descritto più avanti.
1) Estrarre la chiavetta dall'interruttore dell'accensione.
2) Verificare che il cofano motore e il portellone posteriore siano bloccati.
3) Chiudere le porte con la serratura, utilizzando il trasmettitore del sistema di apertura senza chiavi.
Conclusa la suddetta procedura, leluci degli indicatori di direzione lampeggeranno una volta, per indicare che il sistema è armato. HSM2002
Bloccato
NOTA:
1) Se però una delle porte, il
portellone posteriore o il cofano motore rimangono aperti, il sistema non verrà armato.
2) In questo caso, riarmare il sistema come descritto inprecedenza. B070C01O-ATT Stadio di allarme Se si verifica una delle condizioni sotto elencate, quando l'autovettura è parcheggiata ed il sistema è inserito,entra in funzione l'allarme.
1) Viene aperta una porta anteriore o
posteriore senza usare il trasmettitore.
2) Viene aperto il portellone posteriore senza usare il trasmettitore.
3) Viene aperto il cofano del motore. Entrerà in funzione la sirena e le luci degli indicatori di direzione lampeggeranno di continuo per 27secondi. Per disattivare il sistema, sbloccare la porta o il portellone posteriore usando il trasmettitore.
! ATTENZIONE:
Non inserire il sistema antifurto
prima che tutti i passeggeri siano scesi dal veicolo. Se si inserisce ilsistema quando sul veicolo si trovano ancora dei passeggeri, l'allarme potrebbe scattare mentrequesti scendono.
! ATTENZIONE:
Non cercare di avviare il motore quando il sistema è inserito.

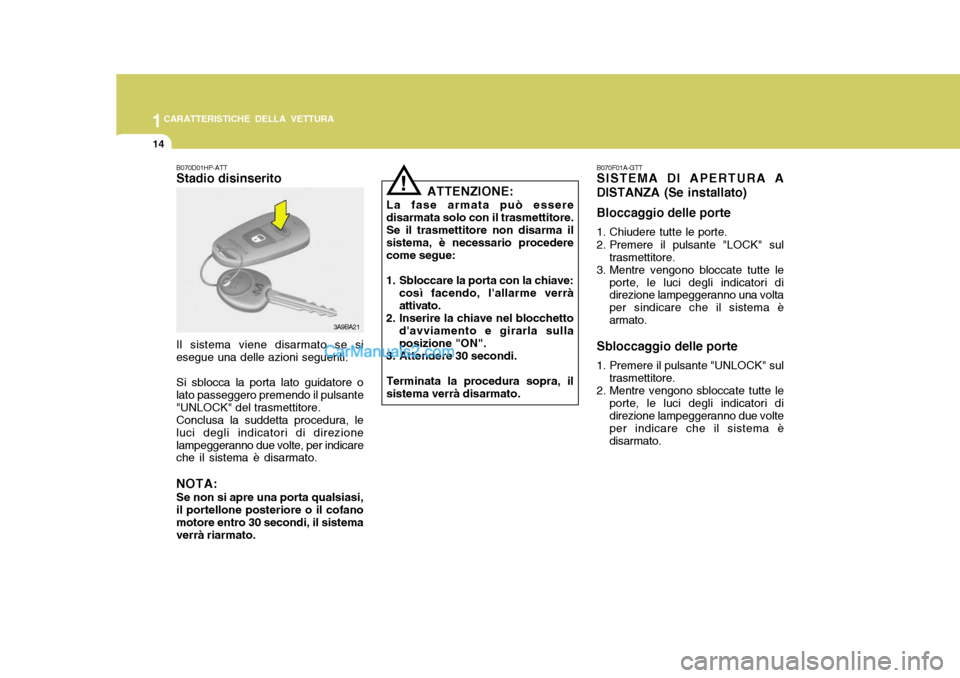

Page 25 of 260
1CARATTERISTICHE DELLA VETTURA
14
!
ATTENZIONE:
La fase armata può essere disarmata solo con il trasmettitore. Se il trasmettitore non disarma il sistema, è necessario procederecome segue:
1. Sbloccare la porta con la chiave: così facendo, l'allarme verràattivato.
2. Inserire la chiave nel blocchetto d'avviamento e girarla sullaposizione "ON".
3. Attendere 30 secondi.
Terminata la procedura sopra, ilsistema verrà disarmato. B070F01A-GTT SISTEMA DI APERTURA A
DISTANZA (Se installato)
Bloccaggio delle porte
1. Chiudere tutte le porte.
2. Premere il pulsante "LOCK" sul trasmettitore.
3. Mentre vengono bloccate tutte le
porte, le luci degli indicatori di direzione lampeggeranno una volta per sindicare che il sistema èarmato.
Sbloccaggio delle porte
1. Premere il pulsante "UNLOCK" sul trasmettitore.
2. Mentre vengono sbloccate tutte le porte, le luci degli indicatori didirezione lampeggeranno due volte per indicare che il sistema è disarmato.
B070D01HP-ATT Stadio disinserito Il sistema viene disarmato se si esegue una delle azioni seguenti: Si sblocca la porta lato guidatore o lato passeggero premendo il pulsante "UNLOCK" del trasmettitore.Conclusa la suddetta procedura, leluci degli indicatori di direzionelampeggeranno due volte, per indicare che il sistema è disarmato. NOTA: Se non si apre una porta qualsiasi, il portellone posteriore o il cofano motore entro 30 secondi, il sistemaverrà riarmato. 3A9BA21

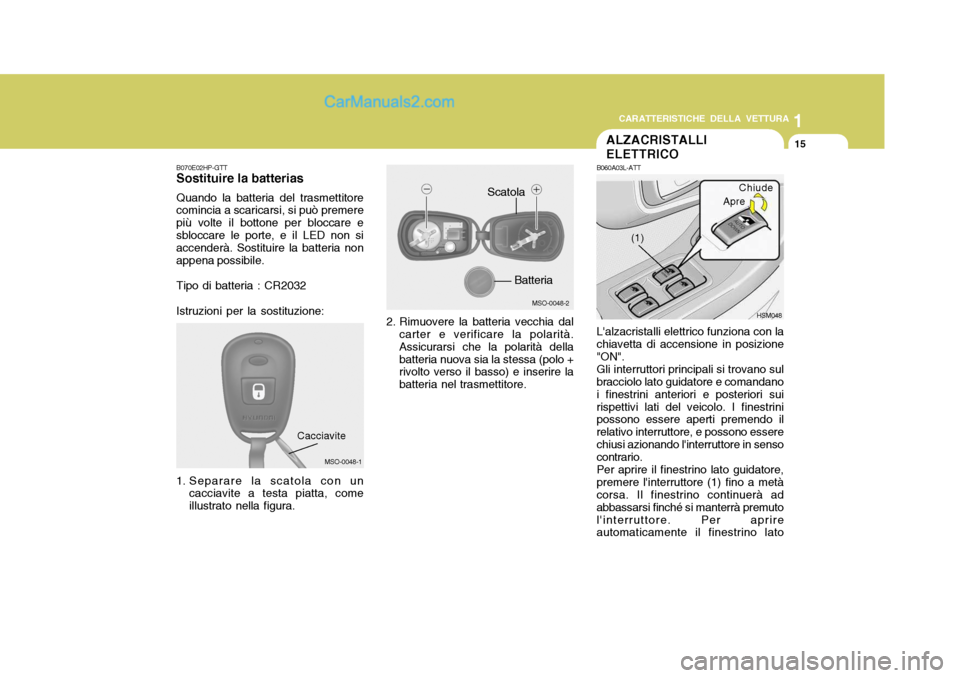

Page 26 of 260
1
CARATTERISTICHE DELLA VETTURA
15ALZACRISTALLI ELETTRICO
MSO-0048-1
B070E02HP-GTT Sostituire la batterias Quando la batteria del trasmettitore comincia a scaricarsi, si può premere più volte il bottone per bloccare esbloccare le porte, e il LED non si accenderà. Sostituire la batteria non appena possibile. Tipo di batteria : CR2032Istruzioni per la sostituzione:
1. Separare la scatola con un cacciavite a testa piatta, come illustrato nella figura. Cacciavite
MSO-0048-2
Scatola
2. Rimuovere la batteria vecchia dal carter e verificare la polarità. Assicurarsi che la polarità della batteria nuova sia la stessa (polo + rivolto verso il basso) e inserire la batteria nel trasmettitore. BatteriaB060A03L-ATT L'alzacristalli elettrico funziona con la chiavetta di accensione in posizione "ON". Gli interruttori principali si trovano sul bracciolo lato guidatore e comandano i finestrini anteriori e posteriori suirispettivi lati del veicolo. I finestrini possono essere aperti premendo il relativo interruttore, e possono esserechiusi azionando l'interruttore in senso contrario. Per aprire il finestrino lato guidatore, premere l'interruttore (1) fino a metà corsa. Il finestrino continuerà ad abbassarsi finché si manterrà premutol'interruttore. Per aprire automaticamente il finestrino lato HSM048
(1)
Chiude
Apre
Page 27 of 260
1CARATTERISTICHE DELLA VETTURA
16
!AVVERTENZA:
1) Badare a che nessuno rimanga intrappolato per le mani o il capo da un finestrino chiuso elettricamente.
2) Non cercare mai di azionare l'interruttore principale e l'interruttore secondariocontemporaneamente in direzioni opposte. Così facendo, il finestrino si blocca e non puòpiù essere aperto o chiuso.
3) Non lasciare bambini da soli sull'autovettura. Per la lorosicurezza, togliere sempre la chiave dell'accensione. HSM050
guidatore fino in fondo, premere fino a fondo corsa l'interruttore. Con ilfunzionamento in automatico, il finestrino si aprirà completamente anche se si lascia andare l'interruttore.Per arrestare il finestrino all'altezza desiderata, premere e rilasciare immediatamente l'interruttore.
HSM441
Per impedire l'azionamento dei finestrini da parte degli occupanti sui sedili posteriori, è previsto uninterruttore di bloccaggio (2) dei finestrini sul bracciolo della porta lato guidatore. Per disabilitare l'alzacristallielettrico dei finestrini posteriori, premere l'interruttore di bloccaggio dei finestrini. Per ripristinare il normale funzionamento, premere una secondavolta sull'interruttore di bloccaggio deifinestrini. NOTA:
Gli alzacristalli elettrici possono
essere azionati per 30 secondi dopo che la chiave di accensione è stata girata sulla posizione "ACC" oppure"LOCK", o estratta dal blocchetto di avviamento.
Se le porte anteriori vengono aperte
durante questo tempo di 30 secondi, gli alzacristalli elettrici nonpossono essere più azionati senza la chiave di avviamento girata sulla posizione "ON". Chiude
Apre
(2)

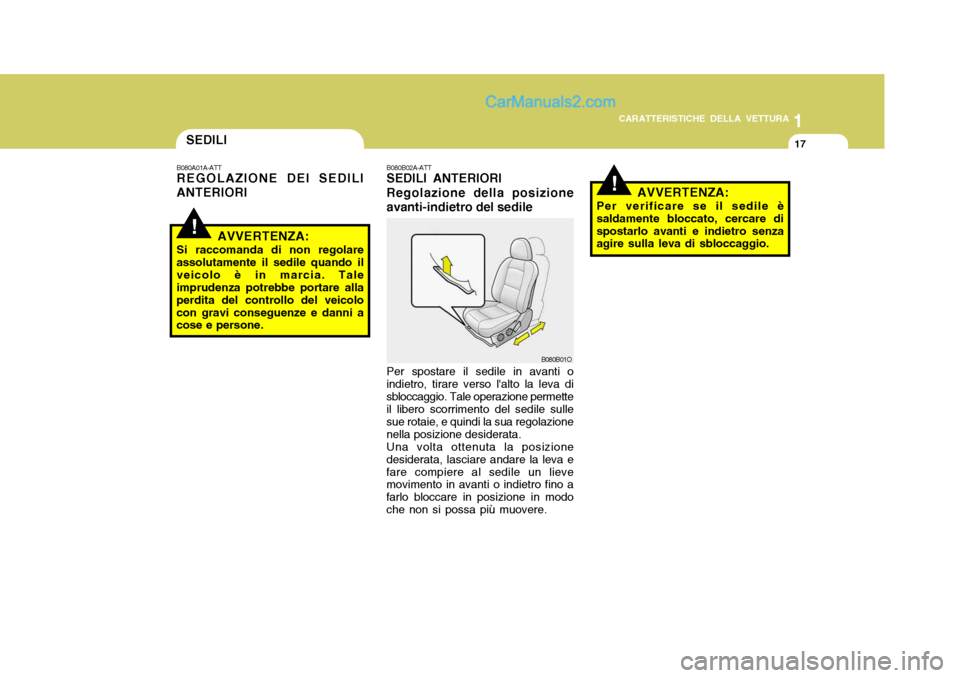

Page 28 of 260
1
CARATTERISTICHE DELLA VETTURA
17SEDILI
!
!
B080B02A-ATT SEDILI ANTERIORI Regolazione della posizione avanti-indietro del sedile Per spostare il sedile in avanti o
indietro, tirare verso l'alto la leva di sbloccaggio. Tale operazione permette il libero scorrimento del sedile sulle sue rotaie, e quindi la sua regolazionenella posizione desiderata. Una volta ottenuta la posizione
desiderata, lasciare andare la leva efare compiere al sedile un lieve movimento in avanti o indietro fino a farlo bloccare in posizione in modoche non si possa più muovere.
B080B01O
B080A01A-ATT REGOLAZIONE DEI SEDILI
ANTERIORI
AVVERTENZA:
Si raccomanda di non regolare
assolutamente il sedile quando il veicolo è in marcia. Tale imprudenza potrebbe portare alla perdita del controllo del veicolocon gravi conseguenze e danni a cose e persone. AVVERTENZA:
Per verificare se il sedile è saldamente bloccato, cercare dispostarlo avanti e indietro senza agire sulla leva di sbloccaggio.

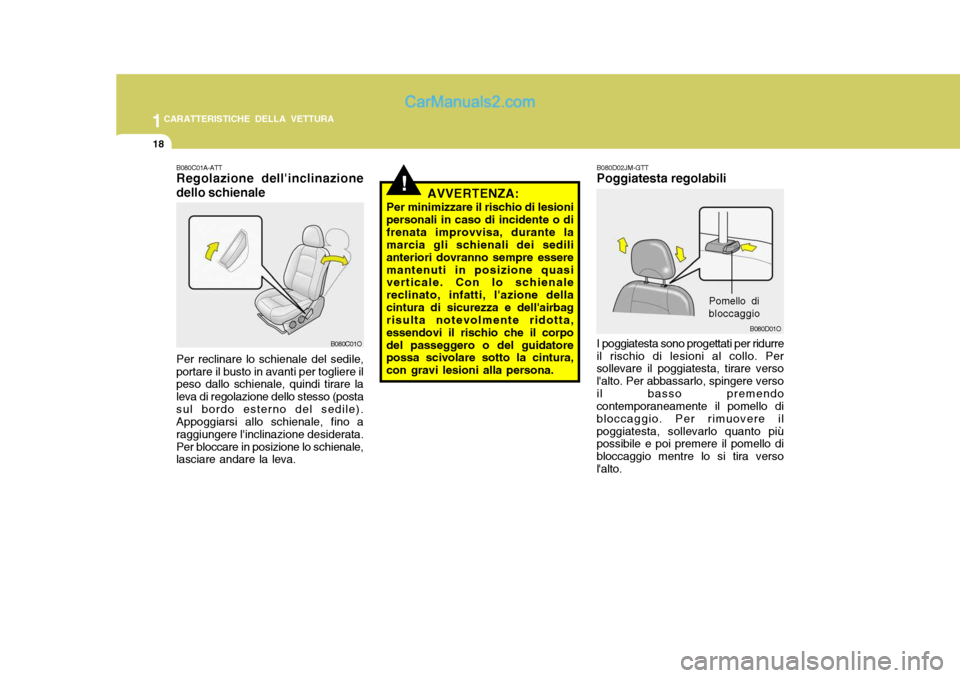

Page 29 of 260
1CARATTERISTICHE DELLA VETTURA
18
!
B080D01O
B080C01A-ATT Regolazione dell'inclinazione dello schienale Per reclinare lo schienale del sedile, portare il busto in avanti per togliere il peso dallo schienale, quindi tirare la leva di regolazione dello stesso (postasul bordo esterno del sedile). Appoggiarsi allo schienale, fino a raggiungere l'inclinazione desiderata.Per bloccare in posizione lo schienale, lasciare andare la leva. AVVERTENZA:
Per minimizzare il rischio di lesioni
personali in caso di incidente o di frenata improvvisa, durante la marcia gli schienali dei sedili anteriori dovranno sempre esseremantenuti in posizione quasi verticale. Con lo schienale reclinato, infatti, l'azione dellacintura di sicurezza e dell'airbag risulta notevolmente ridotta, essendovi il rischio che il corpodel passeggero o del guidatore possa scivolare sotto la cintura, con gravi lesioni alla persona. B080D02JM-GTT Poggiatesta regolabili I poggiatesta sono progettati per ridurre
il rischio di lesioni al collo. Per sollevare il poggiatesta, tirare verso l'alto. Per abbassarlo, spingere versoil basso premendo contemporaneamente il pomello di bloccaggio. Per rimuovere ilpoggiatesta, sollevarlo quanto più possibile e poi premere il pomello di bloccaggio mentre lo si tira versol'alto. Pomello dibloccaggio
B080C01O

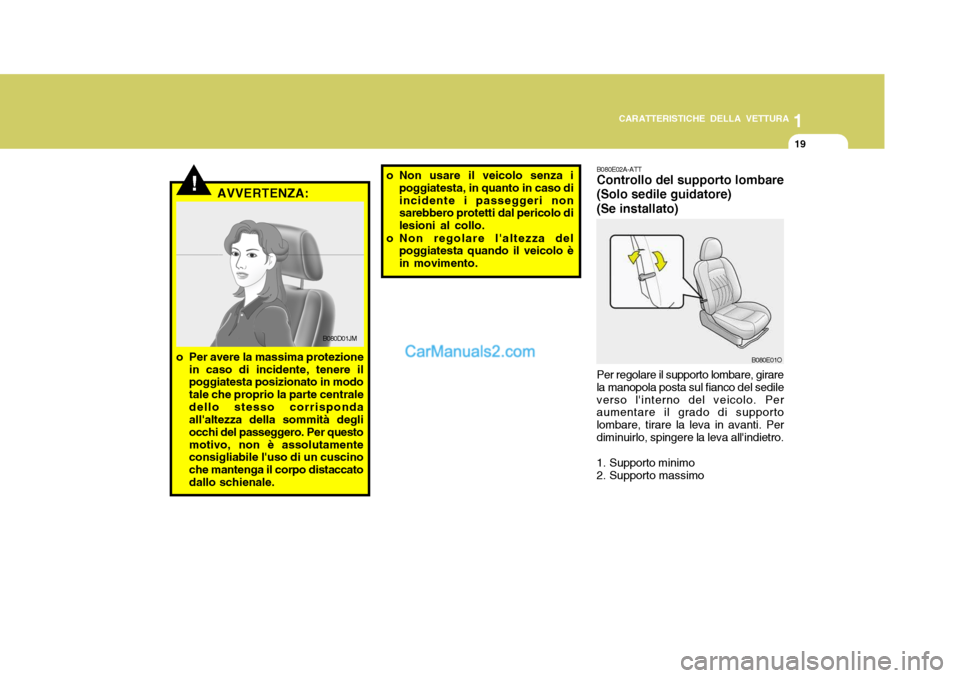

Page 30 of 260
1
CARATTERISTICHE DELLA VETTURA
19
B080E02A-ATT Controllo del supporto lombare (Solo sedile guidatore) (Se installato) Per regolare il supporto lombare, girare la manopola posta sul fianco del sedileverso l'interno del veicolo. Per aumentare il grado di supporto lombare, tirare la leva in avanti. Perdiminuirlo, spingere la leva all'indietro.
1. Supporto minimo
2. Supporto massimo
B080E01O
!AVVERTENZA:
B080D01JM
o Per avere la massima protezione in caso di incidente, tenere il poggiatesta posizionato in modo tale che proprio la parte centraledello stesso corrisponda all'altezza della sommità degli occhi del passeggero. Per questomotivo, non è assolutamente consigliabile l'uso di un cuscino che mantenga il corpo distaccatodallo schienale. o Non usare il veicolo senza i
poggiatesta, in quanto in caso diincidente i passeggeri non sarebbero protetti dal pericolo di lesioni al collo.
o Non regolare l'altezza del poggiatesta quando il veicolo èin movimento.
