Hyundai Santa Fe 2005 Manuale del proprietario (in Italian)
Manufacturer: HYUNDAI, Model Year: 2005, Model line: Santa Fe, Model: Hyundai Santa Fe 2005Pages: 260, PDF Dimensioni: 10.28 MB
Page 11 of 260
PANORAMICA DELLE FUNZIONI E DELL'EQUIPAGGIAMENTO DEL VOSTRO VEICOLO
B225A02O-GTT SIMBOLI DELLE SPIE SUL PANNELLO STRUMENTI* Per avere una spiegazione dettagliata di queste voci, andare a pagina 1-50.
Spia di allarme del sistema 4WD (Se installato)
Spia del sistema di controllo della velocità (Se installato)
Spia controllo motore
Segnalatore di conferma funzione (SRI) del sistema aggiuntivo di sicurezza a trattenuta (SRS)
Spia di allarme portellone posteriore aperto
Spia porte aperte
Spia di controllo della trazione (Se installato)
Spia di segnalazione del sistema ABS
Spie indicatori di direzione
Spia di segnalazione anabbaglianti Spia pressione olio Spia del freno di stazionamento e di avaria dell'impianto freni Spia di segnalazione ricarica
Spia delle candelette di preriscaldamento (Per motori a diesel) Spia di segnalazione filtro carburante (Per motori a diesel)
Spia di riserva del carburante
Spia di allarme livello olio motore (Per motori a diesel)
Spia 4WD (Trazione integrale inserita) (Se installato) Spia di segnalazione immobilizzatore (Per motori a diesel)

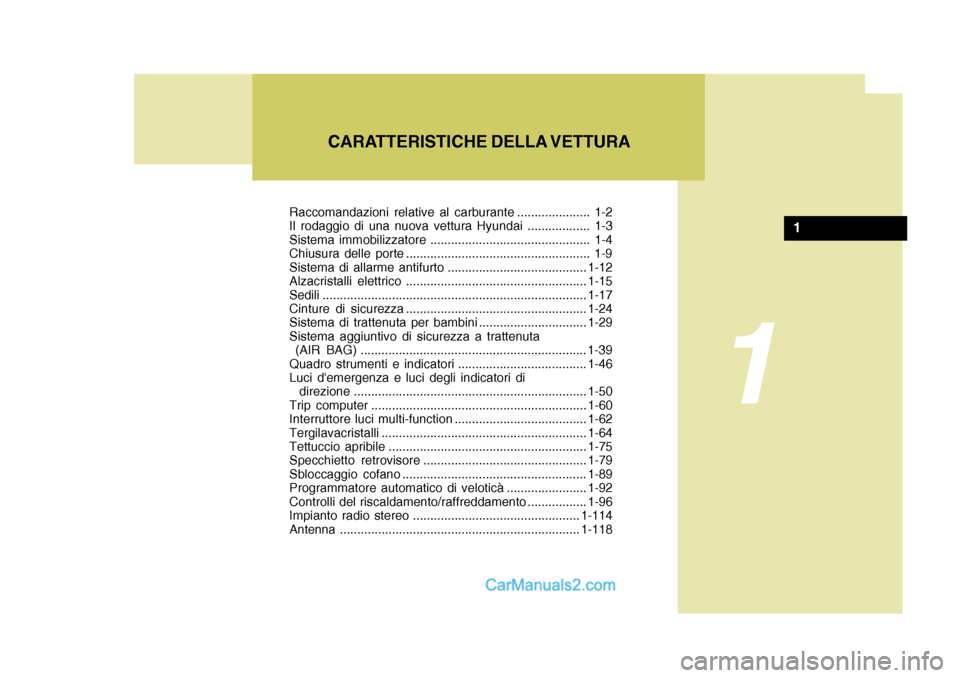

Page 12 of 260
Raccomandazioni relative al carburante ..................... 1-2
Il rodaggio di una nuova vettura Hyundai .................. 1-3
Sistema immobilizzatore .............................................. 1-4
Chiusura delle porte ..................................................... 1-9
Sistema di allarme antifurto ........................................1-12
Alzacristalli el ettrico.................................................... 1-15
Sedili ............................................................................ 1-17
Cinture di sicurezza .................................................... 1-24
Sistema di trattenuta per bambi ni ...............................1-29
Sistema aggiuntivo di sicurezza a trattenuta
(AIR BAG) ................................ ................................. 1-39
Quadro strumenti e indicatori..................................... 1-46
Luci d'emergenza e luci degli indicatori di
direzione ................................................................... 1-50
Trip computer .............................................................. 1-60
Interruttore luci multi-function ...................................... 1-62
Tergilavacristalli ........................................................... 1-64
Tettuccio apribile ......................................................... 1-75
Specchietto retrovisore ............................................... 1-79
Sbloccaggio cofano ..................................................... 1-89
Programmatore automatico di veloticà .......................1-92
Controlli del riscaldam ento/raffreddamento.................1-96
Impianto radio stereo ................................................ 1-114
Antenna ..................................................................... 1-118
CARATTERISTICHE DELLA VETTURA
1
1

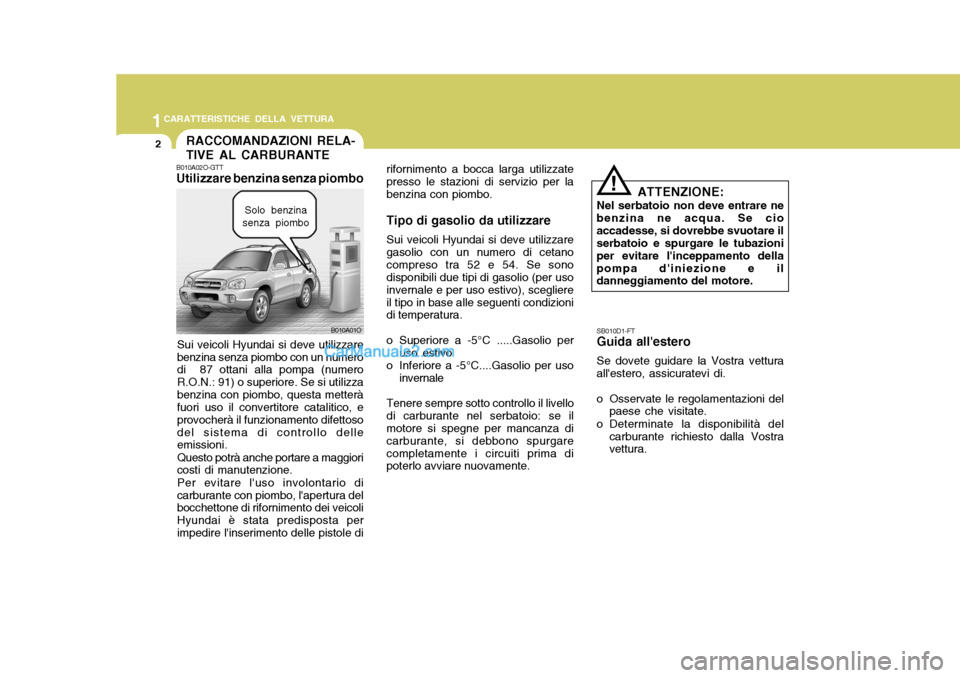

Page 13 of 260
1CARATTERISTICHE DELLA VETTURA
2RACCOMANDAZIONI RELA- TIVE AL CARBURANTE
B010A01O
B010A02O-GTT Utilizzare benzina senza piombo
Sui veicoli Hyundai si deve utilizzare benzina senza piombo con un numero di 87 ottani alla pompa (numero R.O.N.: 91) o superiore. Se si utilizzabenzina con piombo, questa metterà fuori uso il convertitore catalitico, e provocherà il funzionamento difettosodel sistema di controllo delle emissioni. Questo potrà anche portare a maggiori costi di manutenzione. Per evitare l'uso involontario di carburante con piombo, l'apertura del bocchettone di rifornimento dei veicoli Hyundai è stata predisposta perimpedire l'inserimento delle pistole di Solo benzina
senza piombo rifornimento a bocca larga utilizzatepresso le stazioni di servizio per labenzina con piombo. Tipo di gasolio da utilizzare Sui veicoli Hyundai si deve utilizzare gasolio con un numero di cetanocompreso tra 52 e 54. Se sono disponibili due tipi di gasolio (per uso invernale e per uso estivo), scegliereil tipo in base alle seguenti condizioni di temperatura.
o Superiore a -5°C .....Gasolio per uso estivo
o Inferiore a -5°C....Gasolio per uso
invernale
Tenere sempre sotto controllo il livello di carburante nel serbatoio: se il motore si spegne per mancanza di carburante, si debbono spurgarecompletamente i circuiti prima di poterlo avviare nuovamente. ATTENZIONE:
Nel serbatoio non deve entrare ne
benzina ne acqua. Se cio accadesse, si dovrebbe svuotare il serbatoio e spurgare le tubazioni per evitare l'inceppamento dellapompa d'iniezione e il danneggiamento del motore.
SB010D1-FT Guida all'estero Se dovete guidare la Vostra vettura
all'estero, assicuratevi di.
o Osservate le regolamentazioni del paese che visitate.
o Determinate la disponibilità del carburante richiesto dalla Vostra vettura.
!

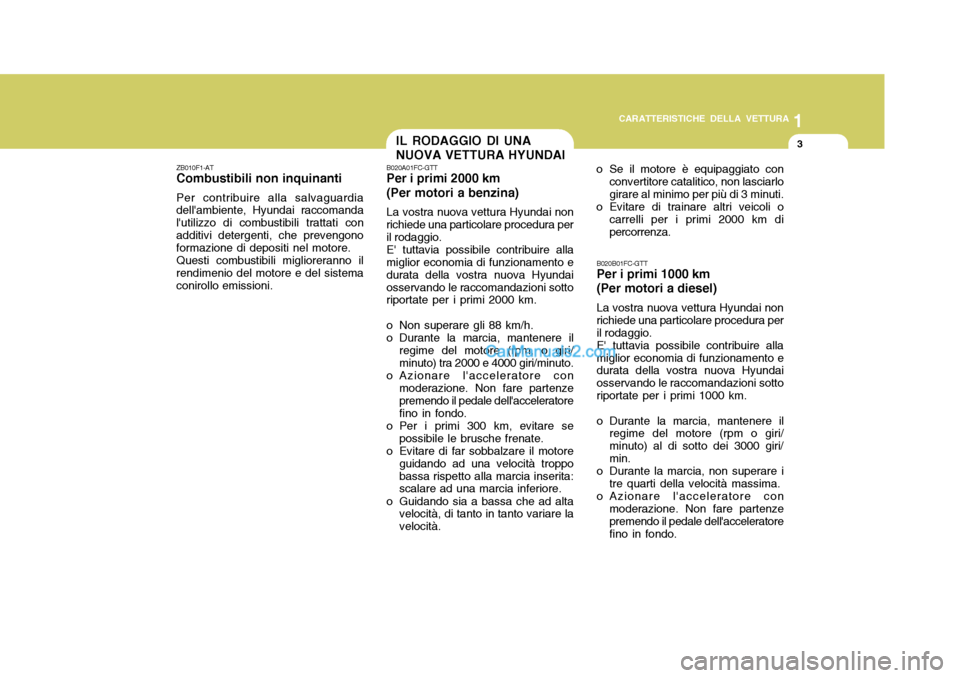

Page 14 of 260
1
CARATTERISTICHE DELLA VETTURA
3IL RODAGGIO DI UNA NUOVA VETTURA HYUNDAI
ZB010F1-AT Combustibili non inquinanti Per contribuire alla salvaguardia dell'ambiente, Hyundai raccomanda l'utilizzo di combustibili trattati conadditivi detergenti, che prevengono formazione di depositi nel motore. Questi combustibili miglioreranno il rendimenio del motore e del sistema conirollo emissioni. B020A01FC-GTTPer i primi 2000 km (Per motori a benzina) La vostra nuova vettura Hyundai non
richiede una particolare procedura per il rodaggio.
E' tuttavia possibile contribuire alla
miglior economia di funzionamento edurata della vostra nuova Hyundaiosservando le raccomandazioni sotto riportate per i primi 2000 km.
o Non superare gli 88 km/h.
o Durante la marcia, mantenere il regime del motore (rpm, o giri/ minuto) tra 2000 e 4000 giri/minuto.
o Azionare l'acceleratore con moderazione. Non fare partenzepremendo il pedale dell'acceleratorefino in fondo.
o Per i primi 300 km, evitare se possibile le brusche frenate.
o Evitare di far sobbalzare il motore
guidando ad una velocità troppobassa rispetto alla marcia inserita: scalare ad una marcia inferiore.
o Guidando sia a bassa che ad alta velocità, di tanto in tanto variare la velocità. o Se il motore è equipaggiato con
convertitore catalitico, non lasciarlogirare al minimo per più di 3 minuti.
o Evitare di trainare altri veicoli o
carrelli per i primi 2000 km dipercorrenza.
B020B01FC-GTT Per i primi 1000 km (Per motori a diesel) La vostra nuova vettura Hyundai non richiede una particolare procedura peril rodaggio.E' tuttavia possibile contribuire allamiglior economia di funzionamento e durata della vostra nuova Hyundai osservando le raccomandazioni sottoriportate per i primi 1000 km.
o Durante la marcia, mantenere il regime del motore (rpm o giri/ minuto) al di sotto dei 3000 giri/min.
o Durante la marcia, non superare i tre quarti della velocità massima.
o Azionare l'acceleratore con
moderazione. Non fare partenzepremendo il pedale dell'acceleratore fino in fondo.

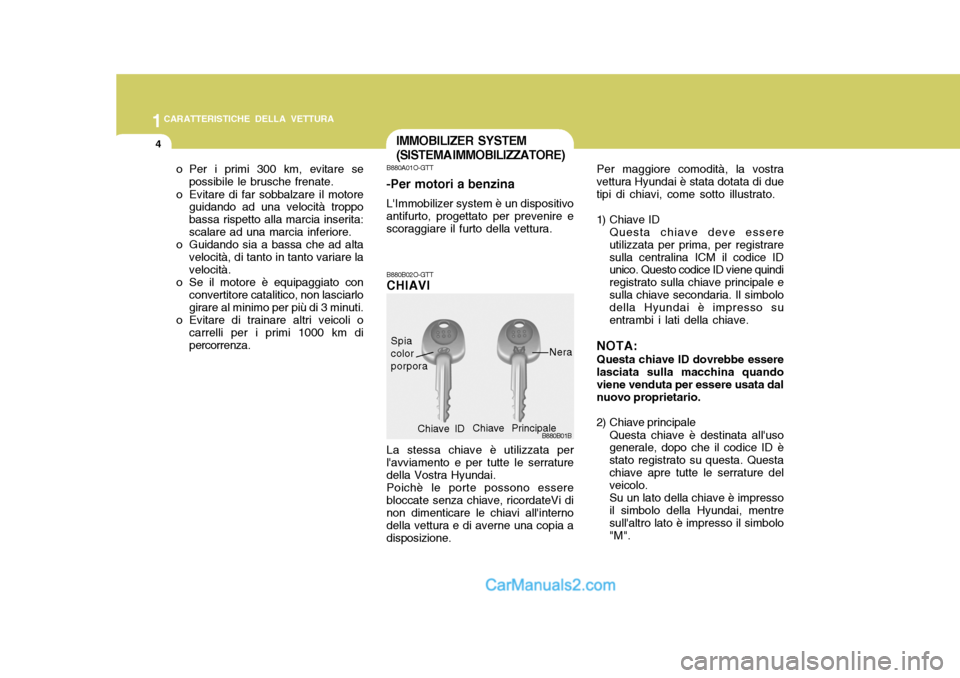

Page 15 of 260
1CARATTERISTICHE DELLA VETTURA
4IMMOBILIZER SYSTEM (SISTEMA IMMOBILIZZATORE)
B880B02O-GTT CHIAVI La stessa chiave è utilizzata per l'avviamento e per tutte le serrature della Vostra Hyundai. Poichè le porte possono essere bloccate senza chiave, ricordateVi di non dimenticare le chiavi all'interno della vettura e di averne una copia adisposizione. Per maggiore comodità, la vostra
vettura Hyundai è stata dotata di duetipi di chiavi, come sotto illustrato.
1) Chiave ID Questa chiave deve essere utilizzata per prima, per registraresulla centralina ICM il codice ID unico. Questo codice ID viene quindi registrato sulla chiave principale esulla chiave secondaria. Il simbolo della Hyundai è impresso su entrambi i lati della chiave.
NOTA: Questa chiave ID dovrebbe essere
lasciata sulla macchina quando viene venduta per essere usata dal nuovo proprietario.
2) Chiave principale Questa chiave è destinata all'uso generale, dopo che il codice ID è stato registrato su questa. Questachiave apre tutte le serrature del veicolo. Su un lato della chiave è impresso il simbolo della Hyundai, mentre sull'altro lato è impresso il simbolo"M".
B880B01B
Spia color porpora
o Per i primi 300 km, evitare se
possibile le brusche frenate.
o Evitare di far sobbalzare il motore guidando ad una velocità troppo bassa rispetto alla marcia inserita:scalare ad una marcia inferiore.
o Guidando sia a bassa che ad alta velocità, di tanto in tanto variare la velocità.
o Se il motore è equipaggiato con convertitore catalitico, non lasciarlogirare al minimo per più di 3 minuti.
o Evitare di trainare altri veicoli o carrelli per i primi 1000 km di percorrenza. B880A01O-GTT -Per motori a benzina L'Immobilizer system è un dispositivo antifurto, progettato per prevenire escoraggiare il furto della vettura.
Nera
Chiave ID Chiave Principale

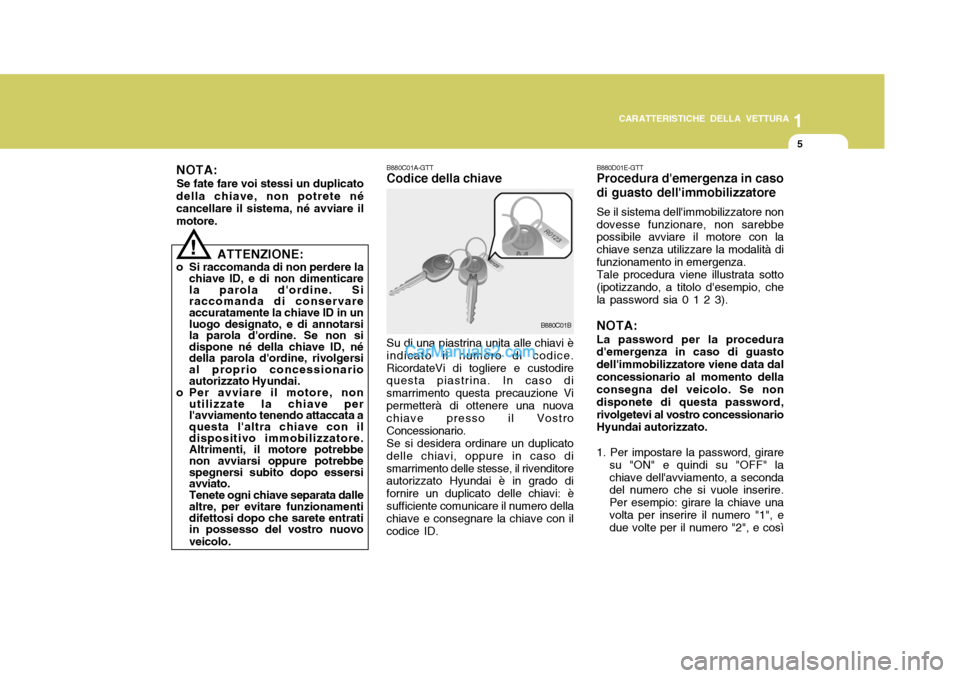

Page 16 of 260
1
CARATTERISTICHE DELLA VETTURA
5
NOTA:
Se fate fare voi stessi un duplicato
della chiave, non potrete né cancellare il sistema, né avviare il motore. B880C01A-GTT Codice della chiave Su di una piastrina unita alle chiavi è indicato il numero di codice.RicordateVi di togliere e custodire questa piastrina. In caso di smarrimento questa precauzione Vipermetterà di ottenere una nuova chiave presso il Vostro Concessionario.Se si desidera ordinare un duplicatodelle chiavi, oppure in caso dismarrimento delle stesse, il rivenditore autorizzato Hyundai è in grado di fornire un duplicato delle chiavi: èsufficiente comunicare il numero della chiave e consegnare la chiave con il codice ID.B880C01B
ATTENZIONE:
o Si raccomanda di non perdere la chiave ID, e di non dimenticare la parola d'ordine. Si raccomanda di conservareaccuratamente la chiave ID in un luogo designato, e di annotarsi la parola d'ordine. Se non sidispone né della chiave ID, nédella parola d'ordine, rivolgersi al proprio concessionario autorizzato Hyundai.
o Per avviare il motore, non utilizzate la chiave perl'avviamento tenendo attaccata aquesta l'altra chiave con il dispositivo immobilizzatore. Altrimenti, il motore potrebbenon avviarsi oppure potrebbe spegnersi subito dopo essersi avviato. Tenete ogni chiave separata dalle altre, per evitare funzionamenti difettosi dopo che sarete entrati in possesso del vostro nuovo veicolo.
! B880D01E-GTT Procedura d'emergenza in caso di guasto dell'immobilizzatore Se il sistema dell'immobilizzatore non dovesse funzionare, non sarebbe possibile avviare il motore con la chiave senza utilizzare la modalità difunzionamento in emergenza.Tale procedura viene illustrata sotto(ipotizzando, a titolo d'esempio, che la password sia 0 1 2 3). NOTA: La password per la procedura d'emergenza in caso di guasto dell'immobilizzatore viene data dalconcessionario al momento della consegna del veicolo. Se non disponete di questa password,rivolgetevi al vostro concessionario Hyundai autorizzato. 1. Per impostare la password, girare
su "ON" e quindi su "OFF" la chiave dell'avviamento, a seconda del numero che si vuole inserire. Per esempio: girare la chiave unavolta per inserire il numero "1", e due volte per il numero "2", e così

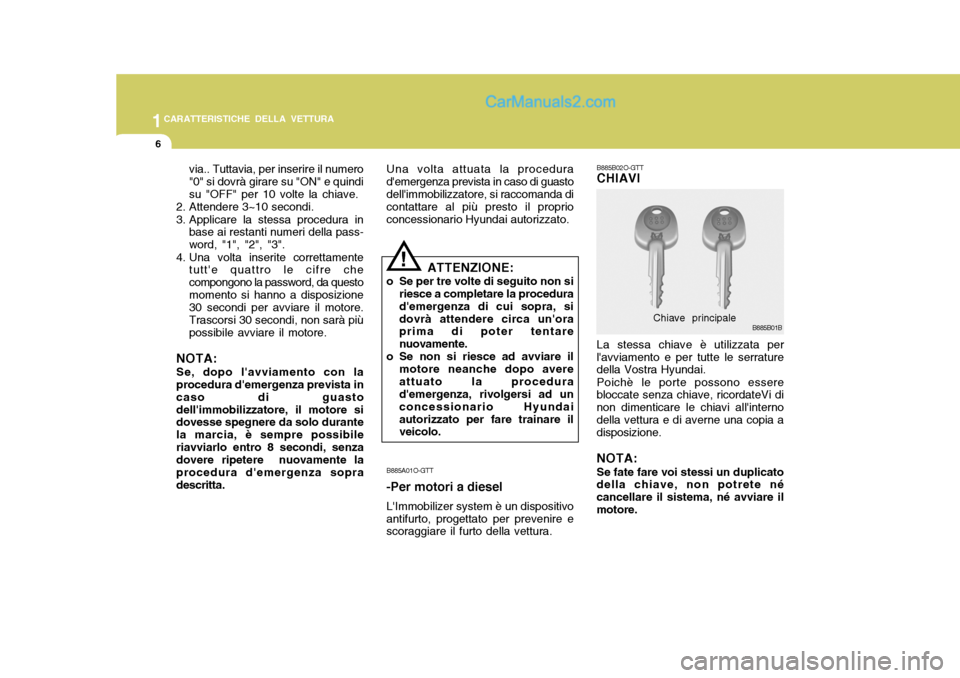

Page 17 of 260
1CARATTERISTICHE DELLA VETTURA
6
via.. Tuttavia, per inserire il numero "0" si dovrà girare su "ON" e quindisu "OFF" per 10 volte la chiave.
2. Attendere 3~10 secondi.
3. Applicare la stessa procedura in base ai restanti numeri della pass- word, "1", "2", "3".
4. Una volta inserite correttamente tutt'e quattro le cifre checompongono la password, da questomomento si hanno a disposizione 30 secondi per avviare il motore. Trascorsi 30 secondi, non sarà piùpossibile avviare il motore.
NOTA: Se, dopo l'avviamento con la procedura d'emergenza prevista in caso di guastodell'immobilizzatore, il motore si dovesse spegnere da solo durante la marcia, è sempre possibileriavviarlo entro 8 secondi, senza dovere ripetere nuovamente la procedura d'emergenza sopradescritta. Una volta attuata la procedurad'emergenza prevista in caso di guastodell'immobilizzatore, si raccomanda di contattare al più presto il proprio concessionario Hyundai autorizzato.
!
B885A01O-GTT -Per motori a diesel L'Immobilizer system è un dispositivo antifurto, progettato per prevenire e scoraggiare il furto della vettura. B885B02O-GTTCHIAVI La stessa chiave è utilizzata per
l'avviamento e per tutte le serrature della Vostra Hyundai.
Poichè le porte possono essere
bloccate senza chiave, ricordateVi di non dimenticare le chiavi all'internodella vettura e di averne una copia a disposizione. NOTA:
Se fate fare voi stessi un duplicato
della chiave, non potrete né cancellare il sistema, né avviare ilmotore. Chiave principale
B885B01B
ATTENZIONE:
o Se per tre volte di seguito non si riesce a completare la procedurad'emergenza di cui sopra, sidovrà attendere circa un'ora prima di poter tentare nuovamente.
o Se non si riesce ad avviare il
motore neanche dopo avereattuato la procedura d'emergenza, rivolgersi ad un concessionario Hyundaiautorizzato per fare trainare il veicolo.

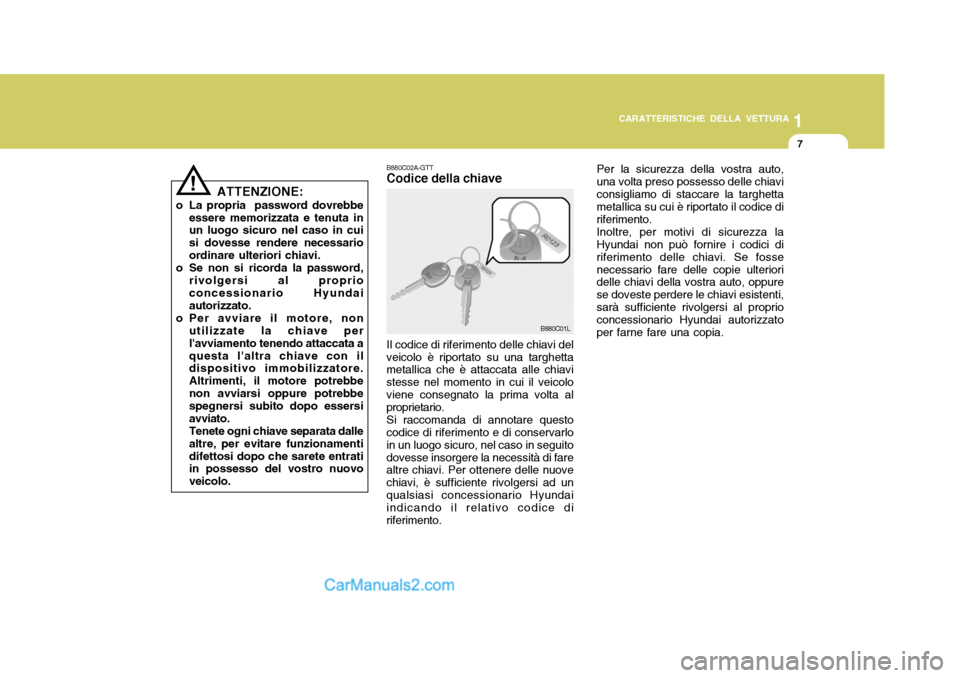

Page 18 of 260
1
CARATTERISTICHE DELLA VETTURA
7
! B880C02A-GTT Codice della chiave
Per la sicurezza della vostra auto, una volta preso possesso delle chiaviconsigliamo di staccare la targhetta metallica su cui è riportato il codice di riferimento. Inoltre, per motivi di sicurezza la Hyundai non può fornire i codici di riferimento delle chiavi. Se fossenecessario fare delle copie ulteriori delle chiavi della vostra auto, oppure se doveste perdere le chiavi esistenti,sarà sufficiente rivolgersi al proprio concessionario Hyundai autorizzato per farne fare una copia.
B880C01L
ATTENZIONE:
o La propria password dovrebbe essere memorizzata e tenuta in un luogo sicuro nel caso in cui si dovesse rendere necessarioordinare ulteriori chiavi.
o Se non si ricorda la password,
rivolgersi al proprio concessionario Hyundai autorizzato.
o Per avviare il motore, non utilizzate la chiave perl'avviamento tenendo attaccata aquesta l'altra chiave con il dispositivo immobilizzatore. Altrimenti, il motore potrebbenon avviarsi oppure potrebbe spegnersi subito dopo essersi avviato.Tenete ogni chiave separata dallealtre, per evitare funzionamentidifettosi dopo che sarete entrati in possesso del vostro nuovo veicolo. Il codice di riferimento delle chiavi del
veicolo è riportato su una targhetta metallica che è attaccata alle chiavi stesse nel momento in cui il veicoloviene consegnato la prima volta al proprietario.
Si raccomanda di annotare questo
codice di riferimento e di conservarlo in un luogo sicuro, nel caso in seguitodovesse insorgere la necessità di fare altre chiavi. Per ottenere delle nuove chiavi, è sufficiente rivolgersi ad unqualsiasi concessionario Hyundai indicando il relativo codice di riferimento.

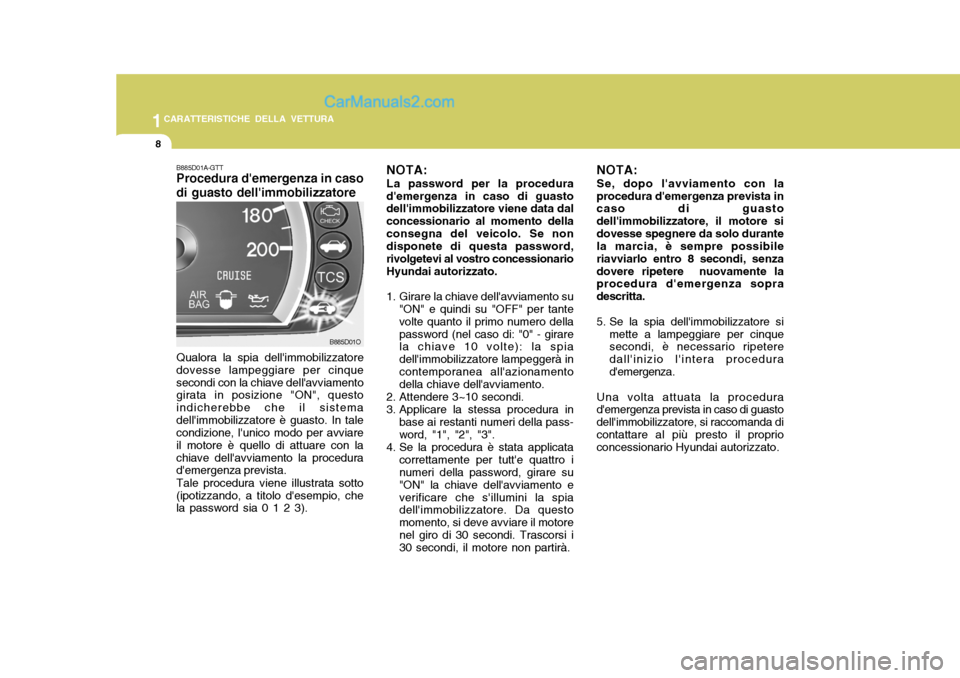

Page 19 of 260
1CARATTERISTICHE DELLA VETTURA
8
B885D01A-GTT Procedura d'emergenza in caso di guasto dell'immobilizzatore Qualora la spia dell'immobilizzatore dovesse lampeggiare per cinquesecondi con la chiave dell'avviamento girata in posizione "ON", questo indicherebbe che il sistemadell'immobilizzatore è guasto. In tale condizione, l'unico modo per avviare il motore è quello di attuare con lachiave dell'avviamento la procedura d'emergenza prevista. Tale procedura viene illustrata sotto (ipotizzando, a titolo d'esempio, che la password sia 0 1 2 3). NOTA:
La password per la procedura
d'emergenza in caso di guastodell'immobilizzatore viene data dal concessionario al momento dellaconsegna del veicolo. Se non disponete di questa password, rivolgetevi al vostro concessionarioHyundai autorizzato.
1. Girare la chiave dell'avviamento su "ON" e quindi su "OFF" per tante volte quanto il primo numero dellapassword (nel caso di: "0" - girare la chiave 10 volte): la spia dell'immobilizzatore lampeggerà incontemporanea all'azionamento della chiave dell'avviamento.
2. Attendere 3~10 secondi.
3. Applicare la stessa procedura in base ai restanti numeri della pass-word, "1", "2", "3".
4. Se la procedura è stata applicata correttamente per tutt'e quattro i numeri della password, girare su "ON" la chiave dell'avviamento everificare che s'illumini la spia dell'immobilizzatore. Da questo momento, si deve avviare il motorenel giro di 30 secondi. Trascorsi i 30 secondi, il motore non partirà. NOTA:
Se, dopo l'avviamento con la
procedura d'emergenza prevista incaso di guasto dell'immobilizzatore, il motore sidovesse spegnere da solo durante la marcia, è sempre possibile riavviarlo entro 8 secondi, senzadovere ripetere nuovamente la procedura d'emergenza sopra descritta.
5. Se la spia dell'immobilizzatore si
mette a lampeggiare per cinque secondi, è necessario ripetere dall'inizio l'intera procedurad'emergenza.
Una volta attuata la procedura
d'emergenza prevista in caso di guastodell'immobilizzatore, si raccomanda dicontattare al più presto il proprio concessionario Hyundai autorizzato.
B885D01O

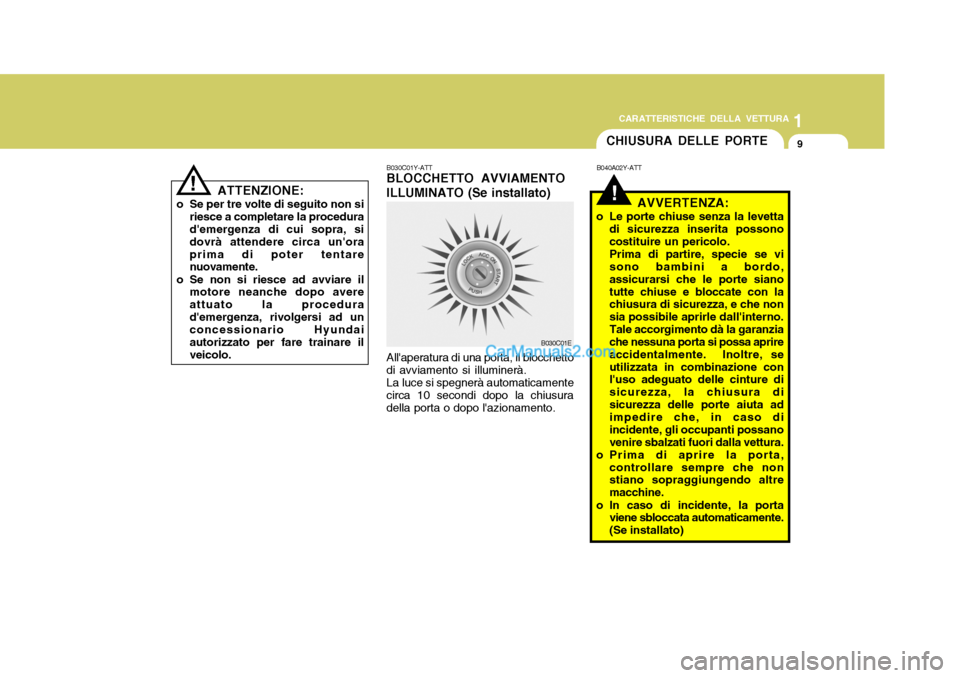

Page 20 of 260
1
CARATTERISTICHE DELLA VETTURA
9CHIUSURA DELLE PORTE
!ATTENZIONE:
o Se per tre volte di seguito non si riesce a completare la procedura d'emergenza di cui sopra, si dovrà attendere circa un'oraprima di poter tentare nuovamente.
o Se non si riesce ad avviare il motore neanche dopo avere attuato la procedurad'emergenza, rivolgersi ad un concessionario Hyundai autorizzato per fare trainare ilveicolo.! B030C01Y-ATT BLOCCHETTO AVVIAMENTO ILLUMINATO (Se installato) B040A02Y-ATT
AVVERTENZA:
o Le porte chiuse senza la levetta di sicurezza inserita possono costituire un pericolo. Prima di partire, specie se vi sono bambini a bordo, assicurarsi che le porte sianotutte chiuse e bloccate con la chiusura di sicurezza, e che non sia possibile aprirle dall'interno.Tale accorgimento dà la garanzia che nessuna porta si possa aprire accidentalmente. Inoltre, seutilizzata in combinazione con l'uso adeguato delle cinture di sicurezza, la chiusura disicurezza delle porte aiuta ad impedire che, in caso di incidente, gli occupanti possanovenire sbalzati fuori dalla vettura.
o Prima di aprire la porta, controllare sempre che non stiano sopraggiungendo altre macchine.
o In caso di incidente, la porta viene sbloccata automaticamente.(Se installato)
B030C01E
All'aperatura di una porta, il blocchetto
di avviamento si illuminerà.
La luce si spegnerà automaticamente
circa 10 secondi dopo la chiusuradella porta o dopo l'azionamento.
