Hyundai Santa Fe 2007 Betriebsanleitung (in German)

1
EIGENSCHAFTEN DES HYUNDAI
91
OCM051025L

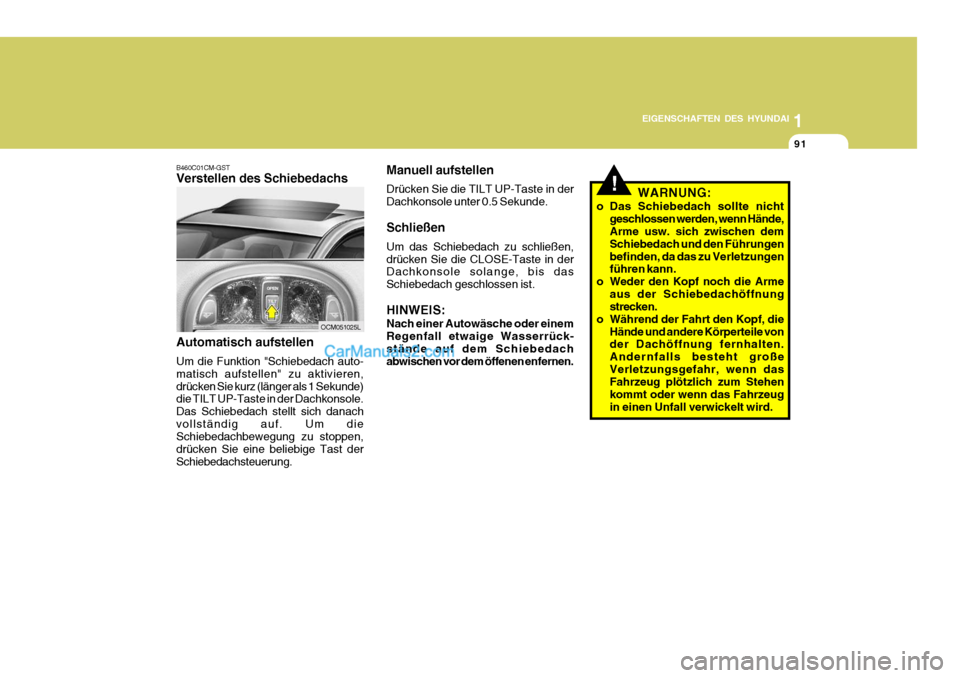

B460C01CM-GST Verstellen des Schiebedachs Automatisch aufstellen Um die Funktion "Schiebedach auto- matisch aufstellen" zu aktivieren,drücken Sie kurz (länger als 1 Sekunde) die TILT UP-Taste in der Dachkonsole. Das Schiebedach stellt sich danachvollständig auf. Um die Schiebedachbewegung zu stoppen, drücken Sie eine beliebige Tast derSchiebedachsteuerung. Manuell aufstellen Drücken Sie die TILT UP-Taste in der Dachkonsole unter 0.5 Sekunde. Schließen Um das Schiebedach zu schließen, drücken Sie die CLOSE-Taste in der Dachkonsole solange, bis das Schiebedach geschlossen ist. HINWEIS: Nach einer Autowäsche oder einem Regenfall etwaige Wasserrück- stände auf dem Schiebedachabwischen vor dem öffenen enfernen.
!WARNUNG:
o Das Schiebedach sollte nicht geschlossen werden, wenn Hände, Arme usw. sich zwischen dem Schiebedach und den Führungenbefinden, da das zu Verletzungen führen kann.
o Weder den Kopf noch die Arme
aus der Schiebedachöffnungstrecken.
o Während der Fahrt den Kopf, die Hände und andere Körperteile vonder Dachöffnung fernhalten. Andernfalls besteht großeVerletzungsgefahr, wenn das Fahrzeug plötzlich zum Stehen kommt oder wenn das Fahrzeugin einen Unfall verwickelt wird.

1EIGENSCHAFTEN DES HYUNDAI
92

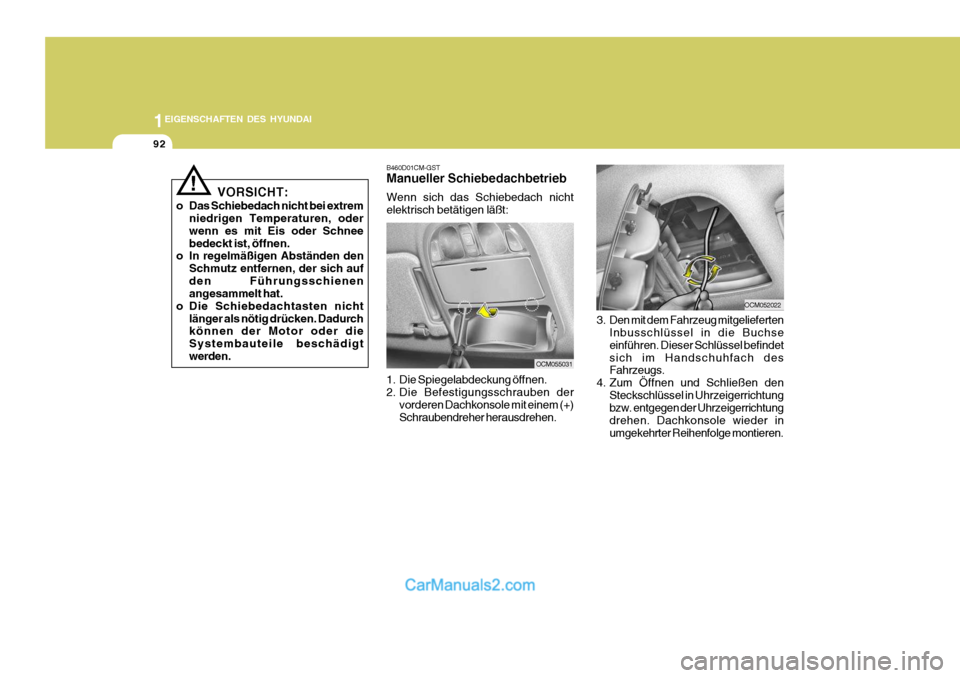

! B460D01CM-GST Manueller Schiebedachbetrieb Wenn sich das Schiebedach nicht elektrisch betätigen läßt:
1. Die Spiegelabdeckung öffnen.
2. Die Befestigungsschrauben der
vorderen Dachkonsole mit einem (+)Schraubendreher herausdrehen.
OCM055031
OCM052022
3. Den mit dem Fahrzeug mitgelieferten Inbusschlüssel in die Buchse einführen. Dieser Schlüssel befindetsich im Handschuhfach des Fahrzeugs.
4. Zum Öffnen und Schließen den
Steckschlüssel in Uhrzeigerrichtungbzw. entgegen der Uhrzeigerrichtung drehen. Dachkonsole wieder inumgekehrter Reihenfolge montieren.
VORSICHT:
o Das Schiebedach nicht bei extrem niedrigen Temperaturen, oderwenn es mit Eis oder Schneebedeckt ist, öffnen.
o In regelmäßigen Abständen den
Schmutz entfernen, der sich aufden Führungsschienen angesammelt hat.
o Die Schiebedachtasten nicht
länger als nötig drücken. Dadurchkönnen der Motor oder die Systembauteile beschädigt werden.

1
EIGENSCHAFTEN DES HYUNDAI
93
!
4. Die Taste TILT UP innerhalb von 5
Sekunden gedrückt halten, bis das Schiebedach wie folgt betätigt wird: HERUNTERKLAPPEN ÖFFNEN
SCHLIESSEN
Dann die Taste loslassen.

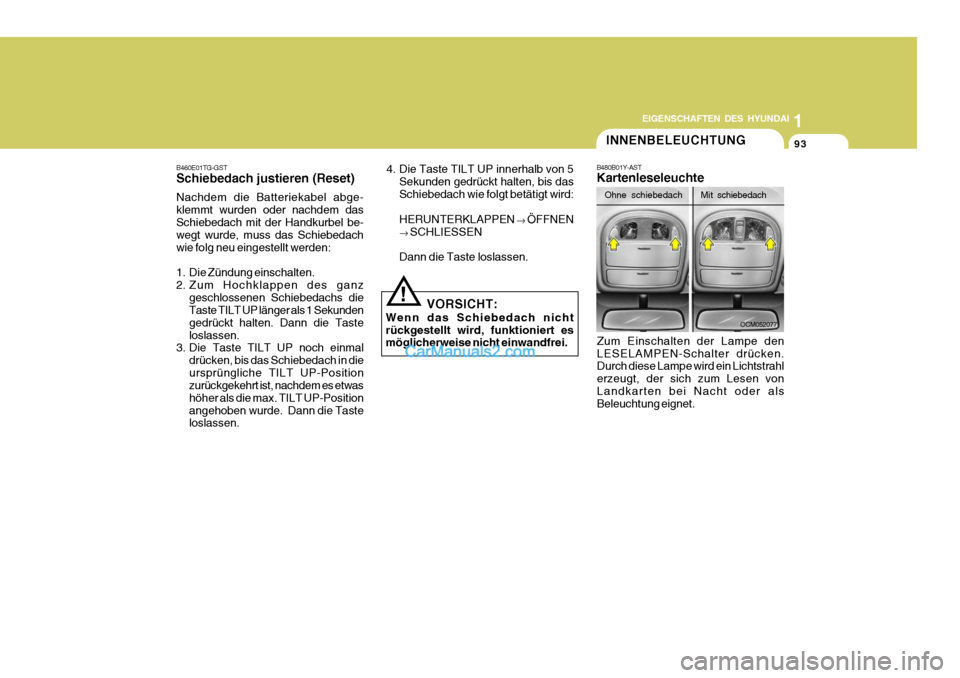

B460E01TG-GST Schiebedach justieren (Reset) Nachdem die Batteriekabel abge- klemmt wurden oder nachdem dasSchiebedach mit der Handkurbel be- wegt wurde, muss das Schiebedach wie folg neu eingestellt werden:
1. Die Zündung einschalten.
2. Zum Hochklappen des ganz
geschlossenen Schiebedachs die Taste TILT UP länger als 1 Sekunden gedrückt halten. Dann die Tasteloslassen.
3. Die Taste TILT UP noch einmal
drücken, bis das Schiebedach in dieursprüngliche TILT UP-Position zurückgekehrt ist, nachdem es etwas höher als die max. TILT UP-Positionangehoben wurde. Dann die Taste loslassen. VORSICHT:
Wenn das Schiebedach nicht rückgestellt wird, funktioniert es möglicherweise nicht einwandfrei.
INNENBELEUCHTUNG
B480B01Y-AST Kartenleseleuchte
Zum Einschalten der Lampe den LESELAMPEN-Schalter drücken. Durch diese Lampe wird ein Lichtstrahl erzeugt, der sich zum Lesen vonLandkarten bei Nacht oder als Beleuchtung eignet.
OCM052077
Ohne schiebedach Mit schiebedach

1EIGENSCHAFTEN DES HYUNDAI
94
OCM052081

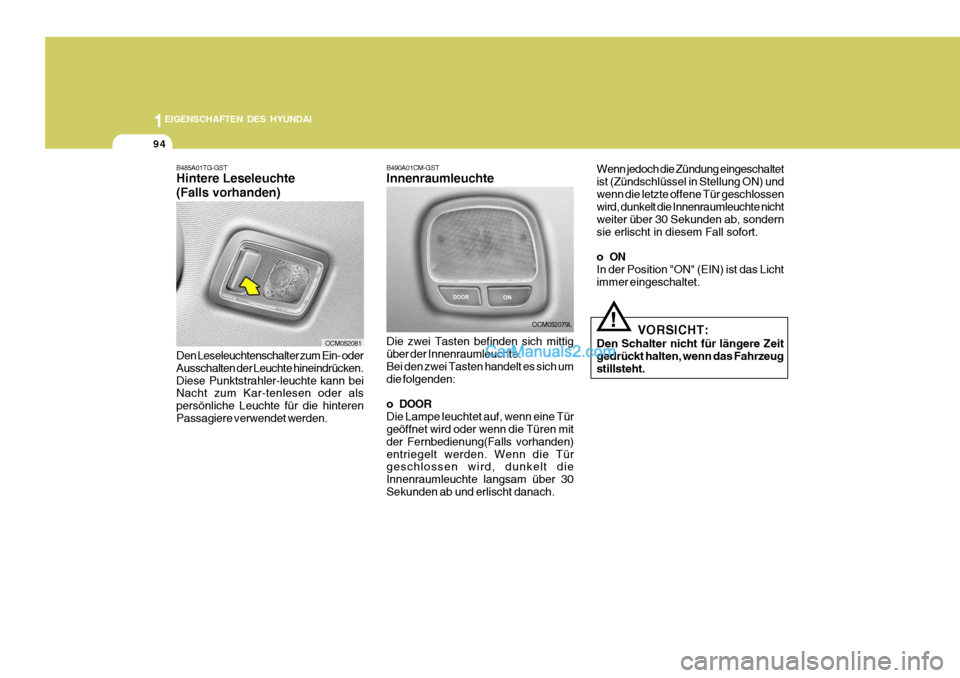

B485A01TG-GST Hintere Leseleuchte (Falls vorhanden) Den Leseleuchtenschalter zum Ein- oder Ausschalten der Leuchte hineindrücken.Diese Punktstrahler-leuchte kann bei Nacht zum Kar-tenlesen oder als persönliche Leuchte für die hinterenPassagiere verwendet werden.
B490A01CM-GST
Innenraumleuchte Die zwei Tasten befinden sich mittig über der Innenraumleuchte. Bei den zwei Tasten handelt es sich umdie folgenden:
o DOOR Die Lampe leuchtet auf, wenn eine Tür geöffnet wird oder wenn die Türen mit der Fernbedienung(Falls vorhanden)entriegelt werden. Wenn die Tür geschlossen wird, dunkelt die Innenraumleuchte langsam über 30Sekunden ab und erlischt danach. Wenn jedoch die Zündung eingeschaltetist (Zündschlüssel in Stellung ON) undwenn die letzte offene Tür geschlossen wird, dunkelt die Innenraumleuchte nicht weiter über 30 Sekunden ab, sondernsie erlischt in diesem Fall sofort.
oON In der Position "ON" (EIN) ist das Licht immer eingeschaltet.
VORSICHT:
Den Schalter nicht für längere Zeit gedrückt halten, wenn das Fahrzeugstillsteht.
!OCM052079L

1
EIGENSCHAFTEN DES HYUNDAI
95

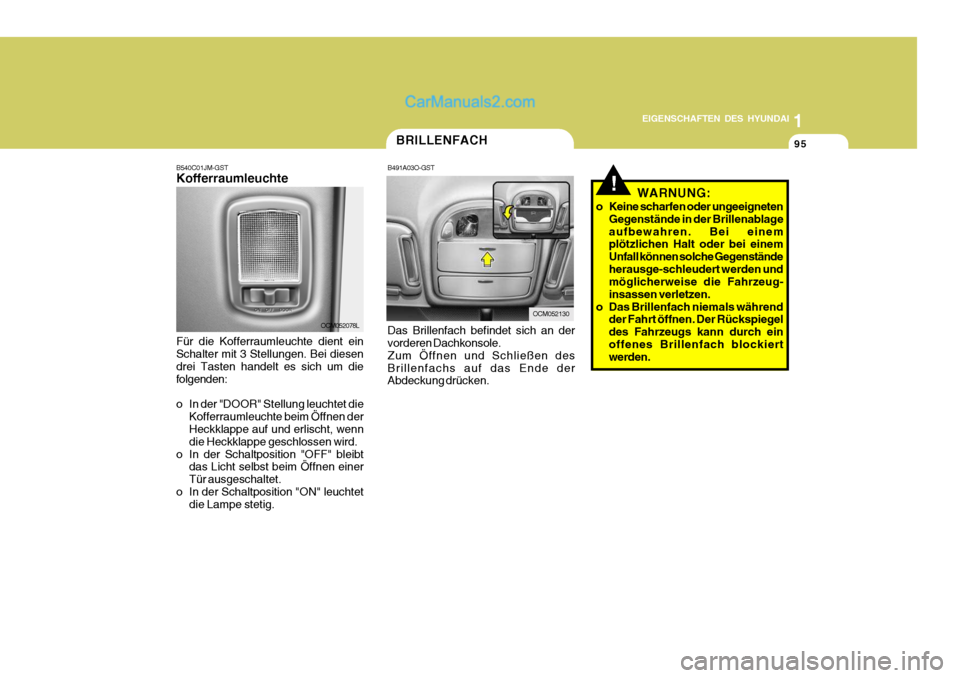

B540C01JM-GST Kofferraumleuchte Für die Kofferraumleuchte dient ein Schalter mit 3 Stellungen. Bei diesen drei Tasten handelt es sich um diefolgenden:
o In der "DOOR" Stellung leuchtet die
Kofferraumleuchte beim Öffnen der Heckklappe auf und erlischt, wenn die Heckklappe geschlossen wird.
o In der Schaltposition "OFF" bleibt das Licht selbst beim Öffnen einerTür ausgeschaltet.
o In der Schaltposition "ON" leuchtet die Lampe stetig. OCM052078L
BRILLENFACH
B491A03O-GST Das Brillenfach befindet sich an der vorderen Dachkonsole. Zum Öffnen und Schließen desBrillenfachs auf das Ende der Abdeckung drücken.
OCM052130
!WARNUNG:
o Keine scharfen oder ungeeigneten Gegenstände in der Brillenablage aufbewahren. Bei einem plötzlichen Halt oder bei einem Unfall können solche Gegenständeherausge-schleudert werden und möglicherweise die Fahrzeug- insassen verletzen.
o Das Brillenfach niemals während der Fahrt öffnen. Der Rückspiegeldes Fahrzeugs kann durch einoffenes Brillenfach blockiert werden.

1EIGENSCHAFTEN DES HYUNDAI
96

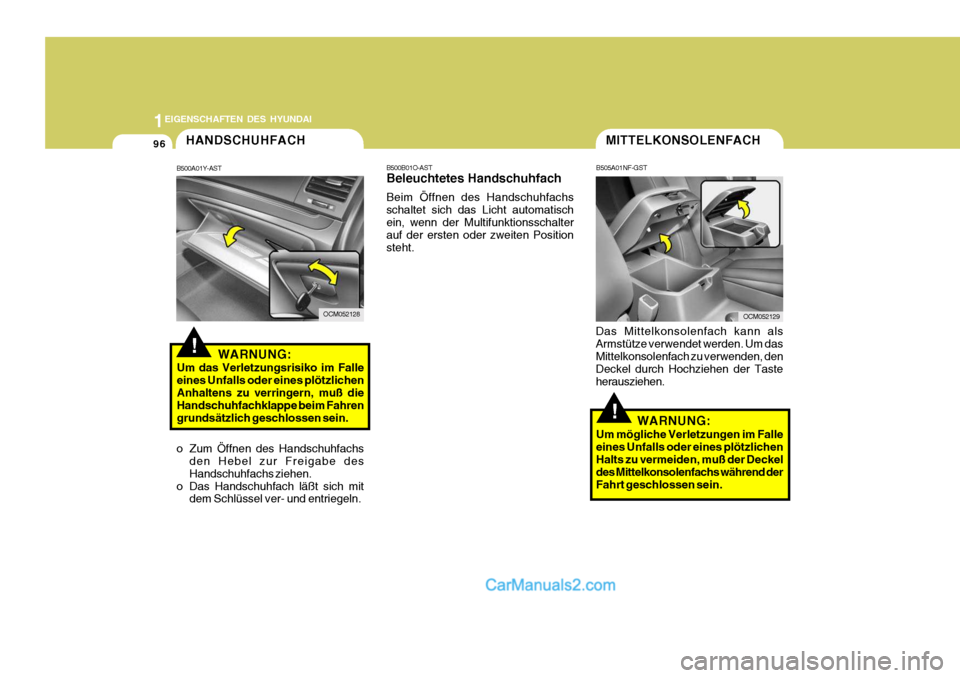

B500B01O-AST Beleuchtetes Handschuhfach Beim Öffnen des Handschuhfachs schaltet sich das Licht automatischein, wenn der Multifunktionsschalter auf der ersten oder zweiten Position steht.
HANDSCHUHFACH
B500A01Y-AST
!WARNUNG:
Um das Verletzungsrisiko im Falle eines Unfalls oder eines plötzlichenAnhaltens zu verringern, muß die Handschuhfachklappe beim Fahren grundsätzlich geschlossen sein.
o Zum Öffnen des Handschuhfachs den Hebel zur Freigabe desHandschuhfachs ziehen.
o Das Handschuhfach läßt sich mit dem Schlüssel ver- und entriegeln.
OCM052128
MITTELKONSOLENFACH
B505A01NF-GST
Das Mittelkonsolenfach kann als Armstütze verwendet werden. Um dasMittelkonsolenfach zu verwenden, den Deckel durch Hochziehen der Taste herausziehen.
OCM052129
!WARNUNG:
Um mögliche Verletzungen im Falle eines Unfalls oder eines plötzlichen Halts zu vermeiden, muß der Deckel des Mittelkonsolenfachs während derFahrt geschlossen sein.

1

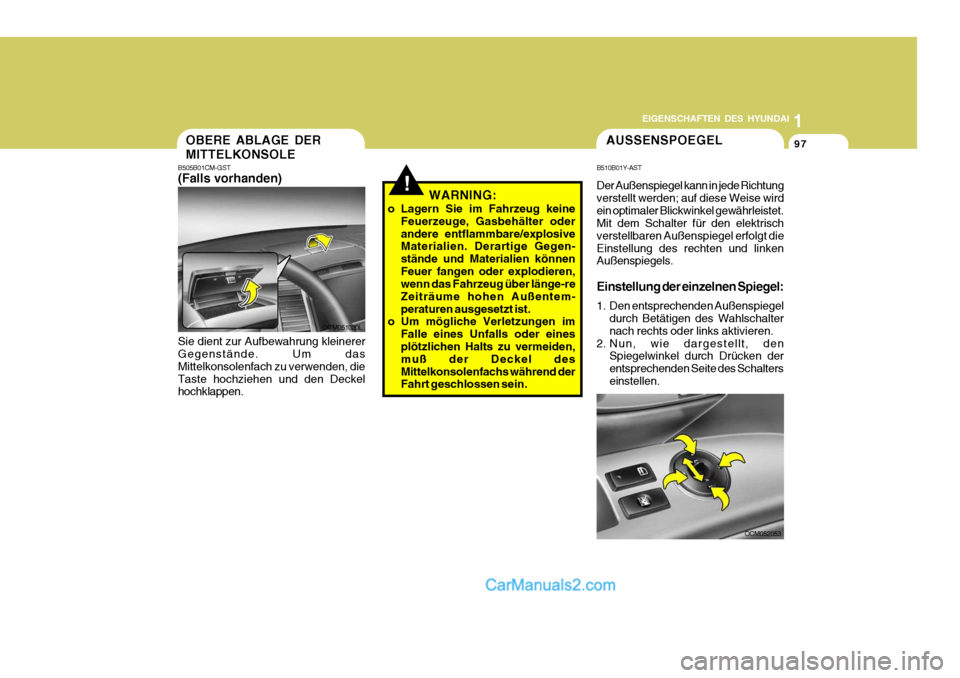

EIGENSCHAFTEN DES HYUNDAI
97
!WARNING:
o Lagern Sie im Fahrzeug keine Feuerzeuge, Gasbehälter oder andere entflammbare/explosive Materialien. Derartige Gegen- stände und Materialien könnenFeuer fangen oder explodieren, wenn das Fahrzeug über länge-re Zeiträume hohen Außentem-peraturen ausgesetzt ist.
o Um mögliche Verletzungen im
Falle eines Unfalls oder eines plötzlichen Halts zu vermeiden, muß der Deckel desMittelkonsolenfachs während der Fahrt geschlossen sein.
OBERE ABLAGE DER MITTELKONSOLE
B505B01CM-GST (Falls vorhanden) Sie dient zur Aufbewahrung kleinerer Gegenstände. Um das Mittelkonsolenfach zu verwenden, dieTaste hochziehen und den Deckel hochklappen. OCM051020L
OCM052053
AUSSENSPOEGEL
B510B01Y-AST Der Außenspiegel kann in jede Richtung verstellt werden; auf diese Weise wirdein optimaler Blickwinkel gewährleistet. Mit dem Schalter für den elektrisch verstellbaren Außenspiegel erfolgt dieEinstellung des rechten und linken Außenspiegels. Einstellung der einzelnen Spiegel:
1. Den entsprechenden Außenspiegel durch Betätigen des Wahlschalter nach rechts oder links aktivieren.
2. Nun, wie dargestellt, den Spiegelwinkel durch Drücken derentsprechenden Seite des Schalterseinstellen.

1EIGENSCHAFTEN DES HYUNDAI
98
B510C01CM

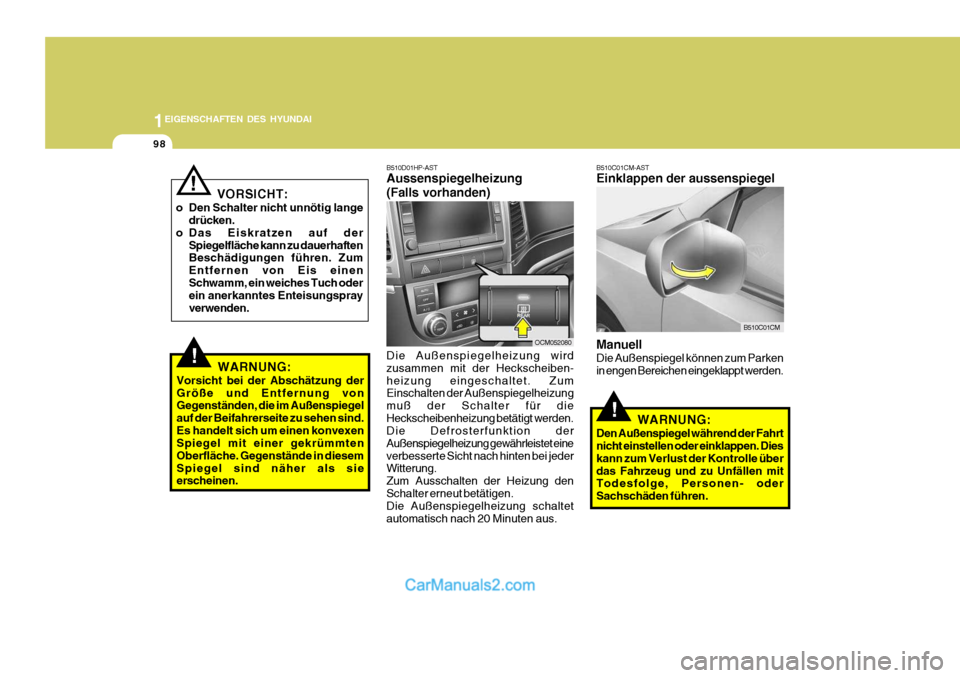

B510C01CM-AST Einklappen der aussenspiegel Manuell Die Außenspiegel können zum Parken in engen Bereichen eingeklappt werden.
!WARNUNG:
Den Außenspiegel während der Fahrt nicht einstellen oder einklappen. Dies kann zum Verlust der Kontrolle überdas Fahrzeug und zu Unfällen mit Todesfolge, Personen- oder Sachschäden führen.
VORSICHT:
o Den Schalter nicht unnötig lange drücken.
o Das Eiskratzen auf der Spiegelfläche kann zu dauerhaften Beschädigungen führen. Zum Entfernen von Eis einenSchwamm, ein weiches Tuch oder ein anerkanntes Enteisungspray verwenden.
!
!WARNUNG:
Vorsicht bei der Abschätzung der Größe und Entfernung von Gegenständen, die im Außenspiegel auf der Beifahrerseite zu sehen sind.Es handelt sich um einen konvexen Spiegel mit einer gekrümmten Oberfläche. Gegenstände in diesemSpiegel sind näher als sie erscheinen. B510D01HP-AST Aussenspiegelheizung (Falls vorhanden) Die Außenspiegelheizung wird zusammen mit der Heckscheiben-heizung eingeschaltet. Zum Einschalten der Außenspiegelheizung muß der Schalter für dieHeckscheibenheizung betätigt werden. Die Defrosterfunktion der Außenspiegelheizung gewährleistet eineverbesserte Sicht nach hinten bei jeder Witterung. Zum Ausschalten der Heizung denSchalter erneut betätigen. Die Außenspiegelheizung schaltet automatisch nach 20 Minuten aus.
OCM052080

1
EIGENSCHAFTEN DES HYUNDAI
99ABBLEND-RÜCKSPIEGEL

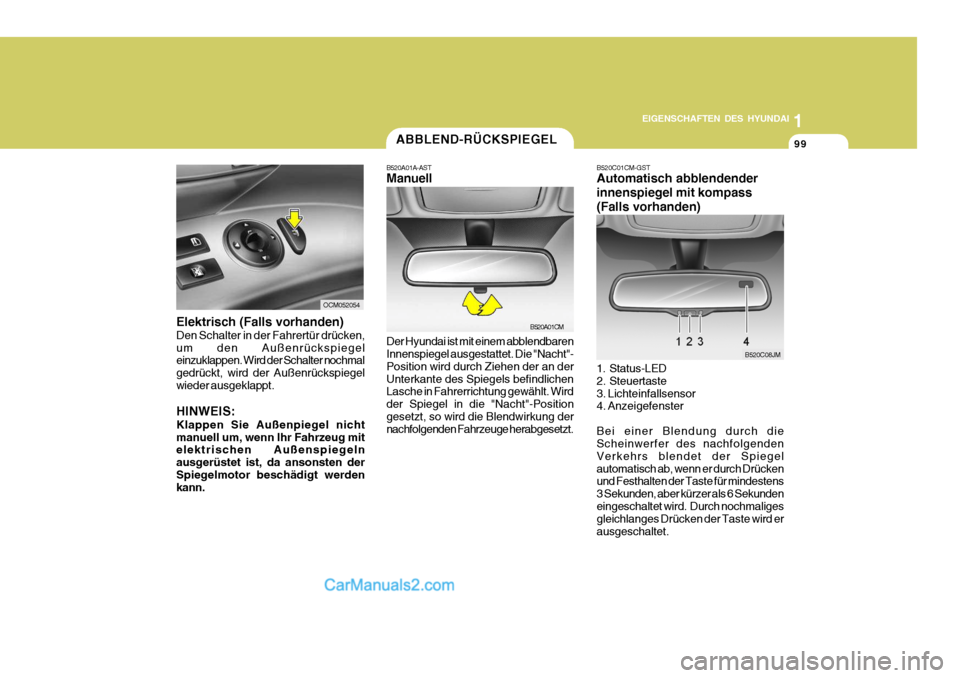

B520A01A-AST Manuell Der Hyundai ist mit einem abblendbaren Innenspiegel ausgestattet. Die "Nacht"- Position wird durch Ziehen der an derUnterkante des Spiegels befindlichen Lasche in Fahrerrichtung gewählt. Wird der Spiegel in die "Nacht"-Positiongesetzt, so wird die Blendwirkung der nachfolgenden Fahrzeuge herabgesetzt. B520A01CMB520C01CM-GST Automatisch abblendender innenspiegel mit kompass(Falls vorhanden)
B520C08JM
1. Status-LED
2. Steuertaste3. Lichteinfallsensor 4. Anzeigefenster Bei einer Blendung durch die Scheinwerfer des nachfolgenden Verkehrs blendet der Spiegelautomatisch ab, wenn er durch Drücken und Festhalten der Taste für mindestens 3 Sekunden, aber kürzer als 6 Sekundeneingeschaltet wird. Durch nochmaliges gleichlanges Drücken der Taste wird er ausgeschaltet.
Elektrisch (Falls vorhanden) Den Schalter in der Fahrertür drücken, um den Außenrückspiegel einzuklappen. Wird der Schalter nochmal gedrückt, wird der Außenrückspiegelwieder ausgeklappt. HINWEIS: Klappen Sie Außenpiegel nicht manuell um, wenn Ihr Fahrzeug mit elektrischen Außenspiegeln ausgerüstet ist, da ansonsten derSpiegelmotor beschädigt werden kann.
OCM052054

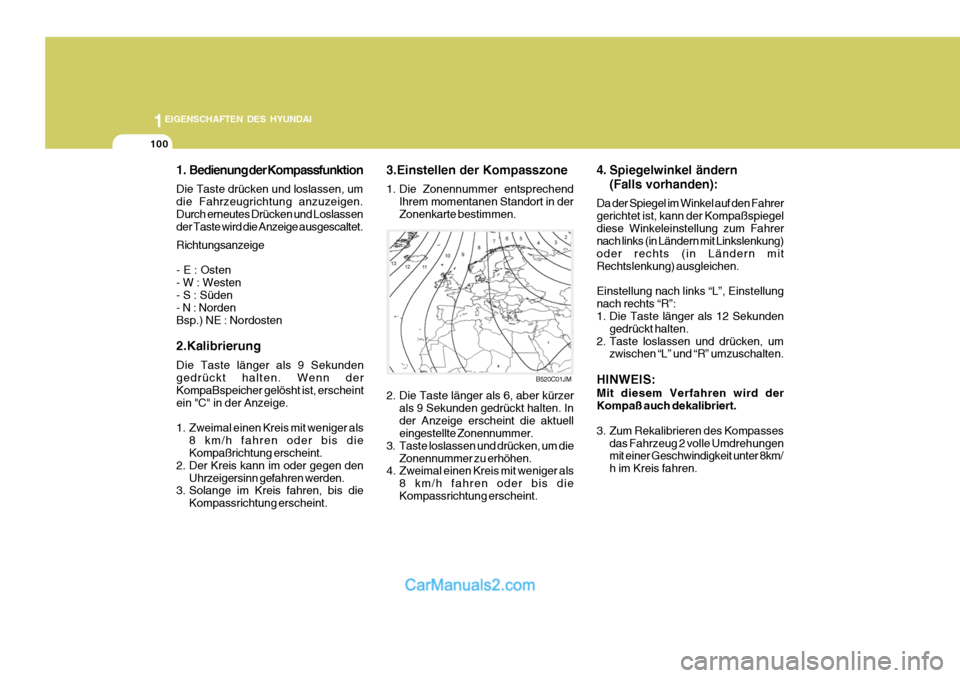

1EIGENSCHAFTEN DES HYUNDAI
100
2. Die Taste länger als 6, aber kürzerals 9 Sekunden gedrückt halten. In der Anzeige erscheint die aktuell eingestellte Zonennummer.
3. Taste loslassen und drücken, um die Zonennummer zu erhöhen.
4. Zweimal einen Kreis mit weniger als
8 km/h fahren oder bis die Kompassrichtung erscheint.
1. Bedienung der Kompassfunktion Die Taste drücken und loslassen, um die Fahrzeugrichtung anzuzeigen.Durch erneutes Drücken und Loslassen der Taste wird die Anzeige ausgescaltet. Richtungsanzeige - E : Osten - W : Westen - S : Süden - N : NordenBsp.) NE : Nordosten 2.Kalibrierung Die Taste länger als 9 Sekunden gedrückt halten. Wenn der KompaBspeicher gelösht ist, erscheintein "C" in der Anzeige.
1. Zweimal einen Kreis mit weniger als
8 km/h fahren oder bis die Kompaßrichtung erscheint.
2. Der Kreis kann im oder gegen den
Uhrzeigersinn gefahren werden.
3. Solange im Kreis fahren, bis die
Kompassrichtung erscheint.
B520C01JM
3.Einstellen der Kompasszone
1. Die Zonennummer entsprechend
Ihrem momentanen Standort in der Zonenkarte bestimmen. 4. Spiegelwinkel ändern
(Falls vorhanden):
Da der Spiegel im Winkel auf den Fahrergerichtet ist, kann der Kompaßspiegeldiese Winkeleinstellung zum Fahrer nach links (in Ländern mit Linkslenkung) oder rechts (in Ländern mitRechtslenkung) ausgleichen. Einstellung nach links “L”, Einstellung nach rechts “R”:
1. Die Taste länger als 12 Sekunden gedrückt halten.
2. Taste loslassen und drücken, um zwischen “L” und “R” umzuschalten.
HINWEIS: Mit diesem Verfahren wird der Kompaß auch dekalibriert.
3. Zum Rekalibrieren des Kompasses das Fahrzeug 2 volle Umdrehungen mit einer Geschwindigkeit unter 8km/ h im Kreis fahren.
