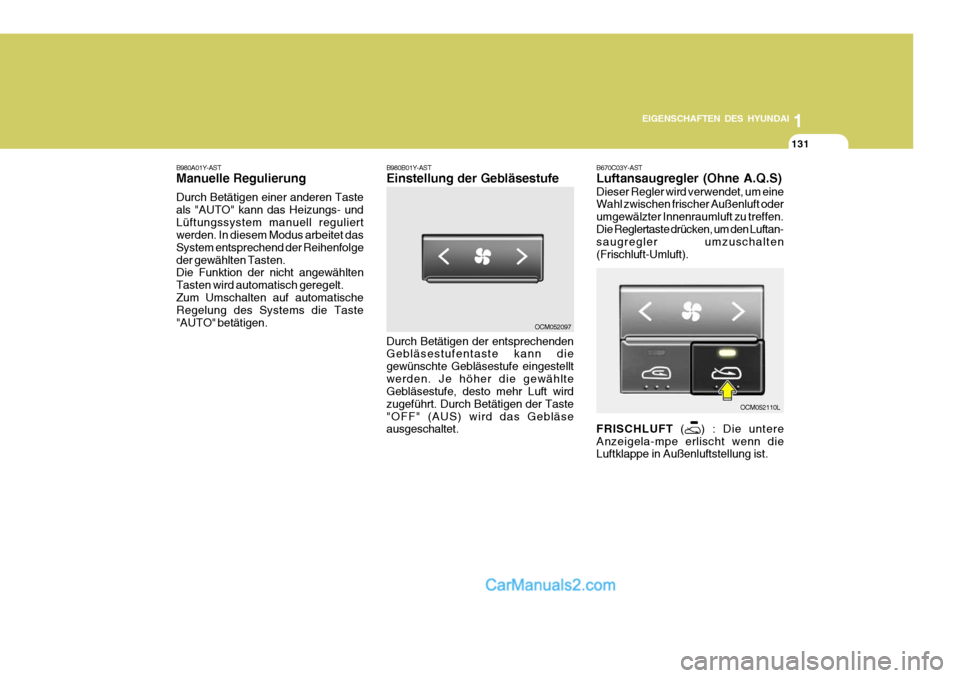

B980A01Y-AST Manuelle Regulierung Durch Betätigen einer anderen Taste als "AUTO" kann das Heizungs- undLüftungssystem manuell reguliert werden. In diesem Modus arbeitet das System entsprechend der Reihenfolgeder gewählten Tasten. Die Funktion der nicht angewählten Tasten wird automatisch geregelt.Zum Umschalten auf automatische Regelung des Systems die Taste "AUTO" betätigen.
B980B01Y-AST Einstellung der Gebläsestufe Durch Betätigen der entsprechenden Gebläsestufentaste kann die gewünschte Gebläsestufe eingestelltwerden. Je höher die gewählte Gebläsestufe, desto mehr Luft wird zugeführt. Durch Betätigen der Taste"OFF" (AUS) wird das Gebläse ausgeschaltet.B670C03Y-AST Luftansaugregler (Ohne A.Q.S) Dieser Regler wird verwendet, um eine Wahl zwischen frischer Außenluft oder umgewälzter Innenraumluft zu treffen.Die Reglertaste drücken, um den Luftan- saugregler umzuschalten (Frischluft-Umluft). FRISCHLUFT
(
) : Die untere
Anzeigela-mpe erlischt wenn die Luftklappe in Außenluftstellung ist.

1EIGENSCHAFTEN DES HYUNDAI
132
OCM052109
OCM052109L

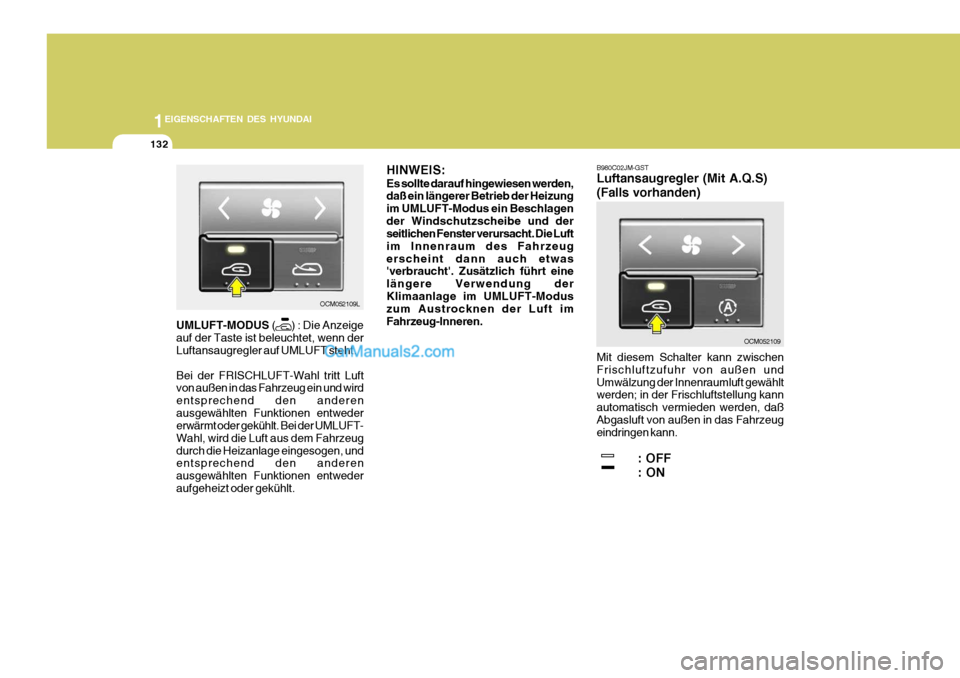

UMLUFT-MODUS (
) : Die Anzeige
auf der Taste ist beleuchtet, wenn der Luftansaugregler auf UMLUFT steht. Bei der FRISCHLUFT-Wahl tritt Luft von außen in das Fahrzeug ein und wird entsprechend den anderenausgewählten Funktionen entweder erwärmt oder gekühlt. Bei der UMLUFT- Wahl, wird die Luft aus dem Fahrzeugdurch die Heizanlage eingesogen, und entsprechend den anderen ausgewählten Funktionen entwederaufgeheizt oder gekühlt. HINWEIS: Es sollte darauf hingewiesen werden, daß ein längerer Betrieb der Heizung im UMLUFT-Modus ein Beschlagender Windschutzscheibe und der seitlichen Fenster verursacht. Die Luft im Innenraum des Fahrzeugerscheint dann auch etwas 'verbraucht'. Zusätzlich führt eine längere Verwendung derKlimaanlage im UMLUFT-Modus zum Austrocknen der Luft im Fahrzeug-Inneren.
B980C02JM-GST Luftansaugregler (Mit A.Q.S) (Falls vorhanden) Mit diesem Schalter kann zwischen Frischluftzufuhr von außen undUmwälzung der Innenraumluft gewählt werden; in der Frischluftstellung kann automatisch vermieden werden, daßAbgasluft von außen in das Fahrzeug eindringen kann.
: OFF : ON

1111
1
EIGENSCHAFTEN DES HYUNDAI
133
1111
1
EIGENSCHAFTEN DES HYUNDAI
133
1
EIGENSCHAFTEN DES HYUNDAI
133
OCM052103
OCM052110

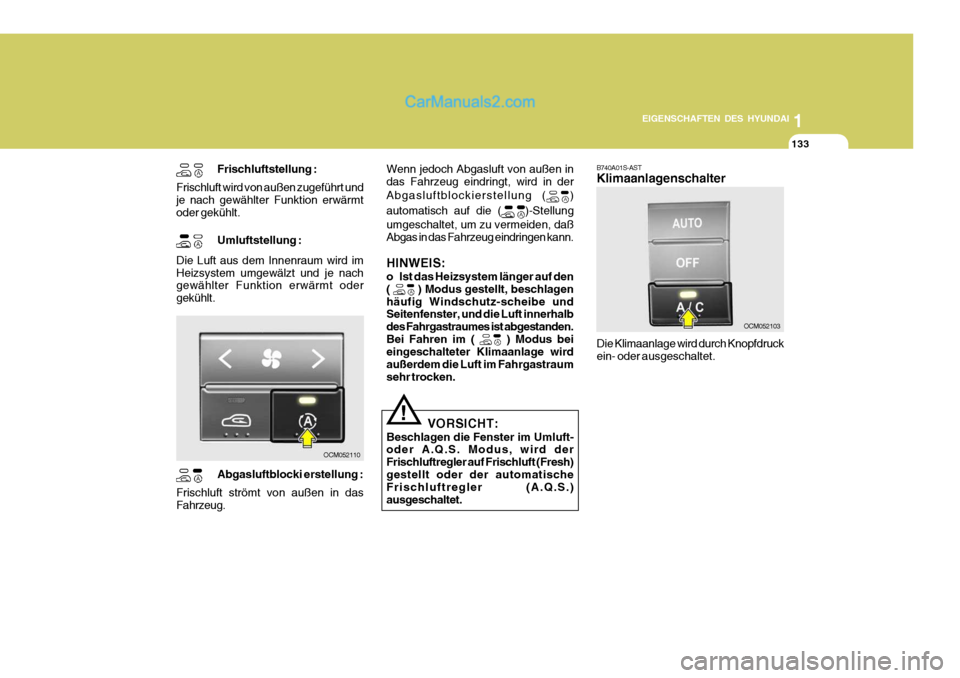

Frischluftstellung :
Frischluft wird von außen zugeführt und je nach gewählter Funktion erwärmt oder gekühlt.
Umluftstellung :
Die Luft aus dem Innenraum wird im Heizsystem umgewälzt und je nach gewählter Funktion erwärmt oder gekühlt. Wenn jedoch Abgasluft von außen indas Fahrzeug eindringt, wird in der Abgasluftblockierstellung (
)
automatisch auf die (
)-Stellung
umgeschaltet, um zu vermeiden, daß Abgas in das Fahrzeug eindringen kann. HINWEIS:
o Ist das Heizsystem länger auf den (
) Modus gestellt, beschlagen
häufig Windschutz-scheibe und Seitenfenster, und die Luft innerhalb des Fahrgastraumes ist abgestanden.Bei Fahren im (
) Modus bei
eingeschalteter Klimaanlage wird außerdem die Luft im Fahrgastraumsehr trocken.
Abgasluftblocki erstellung :
Frischluft strömt von außen in das Fahrzeug.
! VORSICHT:
Beschlagen die Fenster im Umluft- oder A.Q.S. Modus, wird der Frischluftregler auf Frischluft (Fresh)gestellt oder der automatische Frischluftregler (A.Q.S.) ausgeschaltet. B740A01S-AST Klimaanlagenschalter Die Klimaanlage wird durch Knopfdruck ein- oder ausgeschaltet.

1EIGENSCHAFTEN DES HYUNDAI
134
OCM052104
OCM052099OCM052148

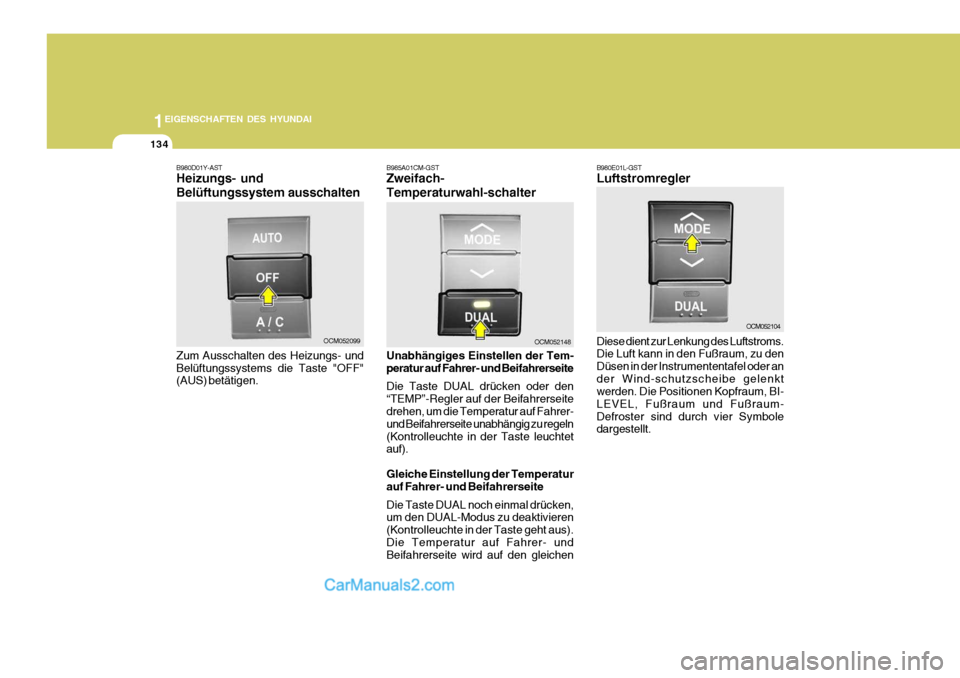

B980D01Y-AST Heizungs- und Belüftungssystem ausschalten Zum Ausschalten des Heizungs- und Belüftungssystems die Taste "OFF" (AUS) betätigen. B985A01CM-GST Zweifach- Temperaturwahl-schalter Unabhängiges Einstellen der Tem- peratur auf Fahrer- und Beifahrerseite Die Taste DUAL drücken oder den “TEMP”-Regler auf der Beifahrerseite
drehen, um die Temperatur auf Fahrer- und Beifahrerseite unabhängig zu regeln(Kontrolleuchte in der Taste leuchtet auf). Gleiche Einstellung der Temperatur auf Fahrer- und Beifahrerseite Die Taste DUAL noch einmal drücken, um den DUAL-Modus zu deaktivieren (Kontrolleuchte in der Taste geht aus).Die Temperatur auf Fahrer- und Beifahrerseite wird auf den gleichen B980E01L-GST Luftstromregler Diese dient zur Lenkung des Luftstroms. Die Luft kann in den Fußraum, zu den Düsen in der Instrumententafel oder ander Wind-schutzscheibe gelenkt werden. Die Positionen Kopfraum, BI- LEVEL, Fußraum und Fußraum-Defroster sind durch vier Symbole dargestellt.

1111
1
EIGENSCHAFTEN DES HYUNDAI
135
1111
1
EIGENSCHAFTEN DES HYUNDAI
135
1
EIGENSCHAFTEN DES HYUNDAI
135
OCM052107
OCM052106OCM052105
OCM052113OCM052113 Fußraum

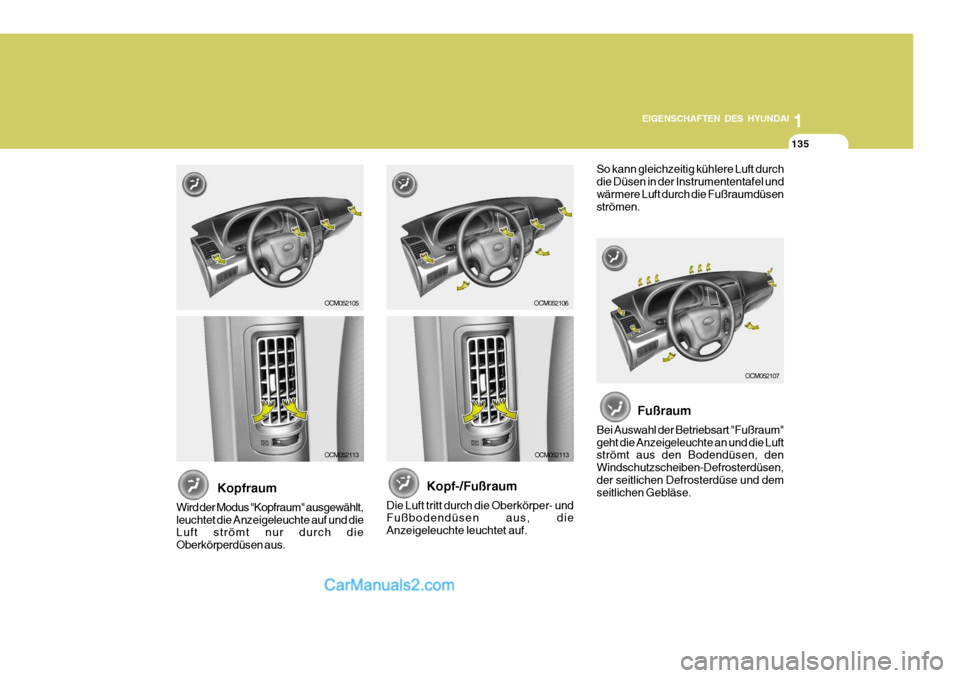

Bei Auswahl der Betriebsart "Fußraum" geht die Anzeigeleuchte an und die Luft strömt aus den Bodendüsen, den Windschutzscheiben-Defrosterdüsen,der seitlichen Defrosterdüse und dem seitlichen Gebläse.
Kopfraum
Wird der Modus "Kopfraum" ausgewählt, leuchtet die Anzeigeleuchte auf und die Luft strömt nur durch die Oberkörperdüsen aus.Kopf-/Fußraum
Die Luft tritt durch die Oberkörper- und Fußbodendüsen aus, die Anzeigeleuchte leuchtet auf. So kann gleichzeitig kühlere Luft durchdie Düsen in der Instrumententafel undwärmere Luft durch die Fußraumdüsen strömen.

1EIGENSCHAFTEN DES HYUNDAI
136
OCM052076
OCM052108
Fußraum-Defroster
Bei Auswahl der Betriebsart "Fußraum- Defrost" geht die Anzeigeleuchte an und die Luft strömt aus denWindschutzscheiben-Defrosterdüsen, den Bodendüsen, der seitlichen Defrosterdüse und dem seitlichenGebläse.

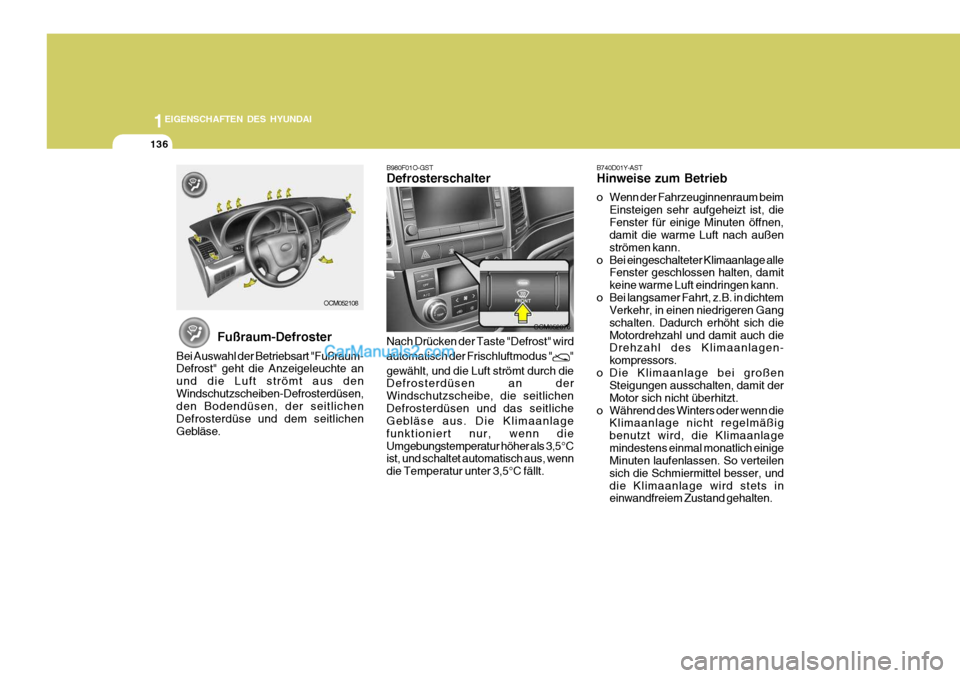

B980F01O-GST Defrosterschalter Nach Drücken der Taste "Defrost" wird automatisch der Frischluftmodus "
"
gewählt, und die Luft strömt durch die Defrosterdüsen an der Windschutzscheibe, die seitlichenDefrosterdüsen und das seitliche Gebläse aus. Die Klimaanlage funktioniert nur, wenn dieUmgebungstemperatur höher als 3,5°C ist, und schaltet automatisch aus, wenn die Temperatur unter 3,5°C fällt. B740D01Y-AST Hinweise zum Betrieb
o Wenn der Fahrzeuginnenraum beim
Einsteigen sehr aufgeheizt ist, die Fenster für einige Minuten öffnen, damit die warme Luft nach außen strömen kann.
o Bei eingeschalteter Klimaanlage alle Fenster geschlossen halten, damitkeine warme Luft eindringen kann.
o Bei langsamer Fahrt, z.B. in dichtem Verkehr, in einen niedrigeren Gangschalten. Dadurch erhöht sich dieMotordrehzahl und damit auch die Drehzahl des Klimaanlagen- kompressors.
o Die Klimaanlage bei großen Steigungen ausschalten, damit derMotor sich nicht überhitzt.
o Während des Winters oder wenn die Klimaanlage nicht regelmäßigbenutzt wird, die Klimaanlagemindestens einmal monatlich einige Minuten laufenlassen. So verteilen sich die Schmiermittel besser, unddie Klimaanlage wird stets in einwandfreiem Zustand gehalten.

1111
1
EIGENSCHAFTEN DES HYUNDAI
137
1111
1
EIGENSCHAFTEN DES HYUNDAI
137
1
EIGENSCHAFTEN DES HYUNDAI
137
3. Stellen Sie den Stellhebel (offen/ geschlossen) der Belüftungsdüse in der Mittelkonsolenbox in die Stellung "offen".
c ON
d OFF
4. Den Temperaturregler auf Warm oder
Kalt. Bringen Sie den Stellhebel indie Stellung "geschlossen", wenn die Kühlbox nicht benutzt wird. Drehen Sie das Temperatur-Stellradnach oben (rote Markierung), um warme Luft zu wählen und drehen Sie das Stellrad nach unten (blaueMarkierung), um kalte Luft zu wählen.
OCM052112
OCM052149

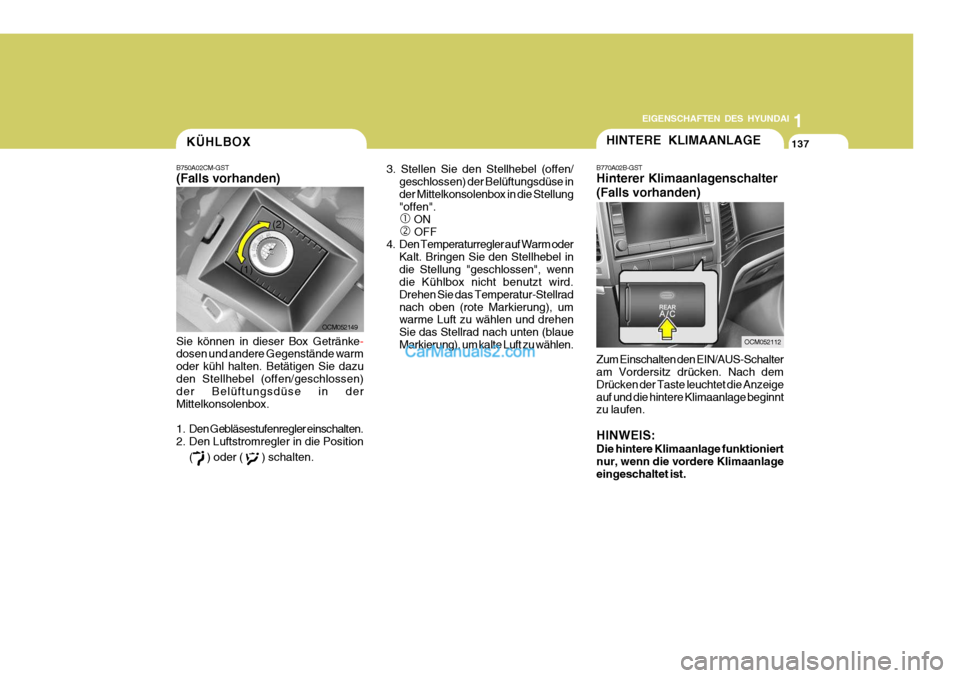

B750A02CM-GST (Falls vorhanden) Sie können in dieser Box Getränke
-
dosen und andere Gegenstände warm oder kühl halten. Betätigen Sie dazuden Stellhebel (offen/geschlossen) der Belüftungsdüse in der Mittelkonsolenbox.
1. Den Gebläsestufenregler einschalten.
2. Den Luftstromregler in die Position
(
) oder ( ) schalten.
KÜHLBOX
(1)(2)
HINTERE KLIMAANLAGE
B770A02B-GST Hinterer Klimaanlagenschalter (Falls vorhanden) Zum Einschalten den EIN/AUS-Schalter am Vordersitz drücken. Nach dem Drücken der Taste leuchtet die Anzeigeauf und die hintere Klimaanlage beginnt zu laufen. HINWEIS: Die hintere Klimaanlage funktioniert nur, wenn die vordere Klimaanlage eingeschaltet ist.

1EIGENSCHAFTEN DES HYUNDAI
138
B770B01CM-GST Hintere Belüftungsdüsen (Falls vorhanden) Die hinteren Belüftungsdüsen befinden sich an der Dreiecksfenster- verkleidung. Um die Richtung des Luftstroms zu ändern, den Regler in derMitte der Düse verstellen. Die Gebläsestufe wird eingestellt, indem der Hebel auf Position gewünschtegestellt wird.
OCM052114
OMG075033
KLIMAANLAGENFILTER
B760A07A-GST (Falls vorhanden)

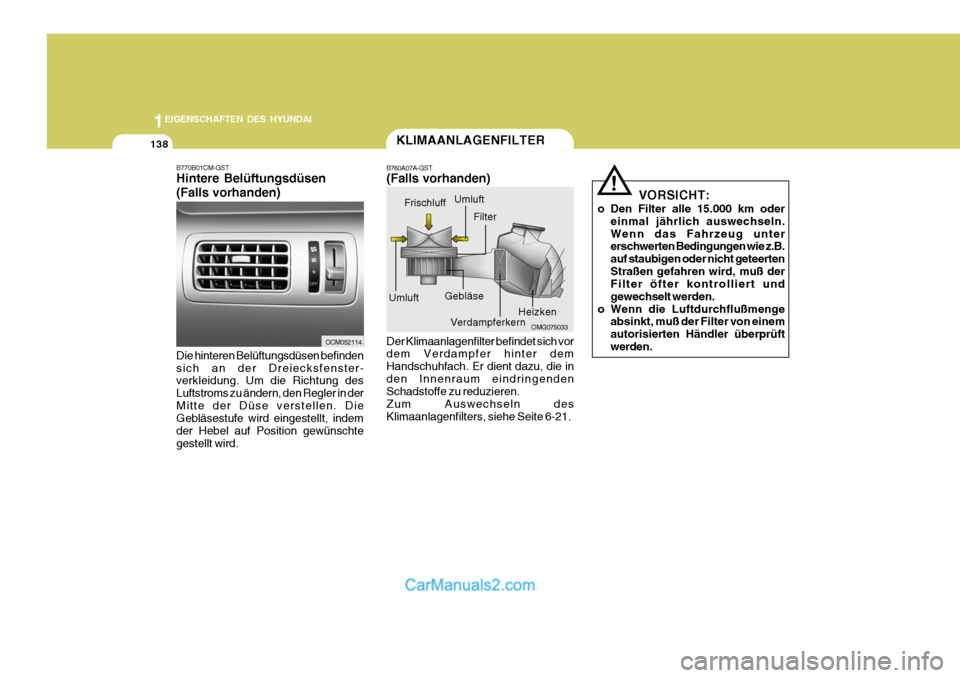

Der Klimaanlagenfilter befindet sich vor dem Verdampfer hinter dem Handschuhfach. Er dient dazu, die inden Innenraum eindringenden Schadstoffe zu reduzieren. Zum Auswechseln desKlimaanlagenfilters, siehe Seite 6-21. Frischluff
Umluft
Filter
Umluft Gebläse
Heizken
Verdampferkern
! VORSICHT:
o Den Filter alle 15.000 km oder einmal jährlich auswechseln. Wenn das Fahrzeug unter erschwerten Bedingungen wie z.B. auf staubigen oder nicht geteertenStraßen gefahren wird, muß der Filter öfter kontrolliert und gewechselt werden.
o Wenn die Luftdurchflußmenge absinkt, muß der Filter von einemautorisierten Händler überprüft werden.

1111
1
EIGENSCHAFTEN DES HYUNDAI
139
1111
1
EIGENSCHAFTEN DES HYUNDAI
139
1
EIGENSCHAFTEN DES HYUNDAI
139STEREOANLAGE
B750A02L

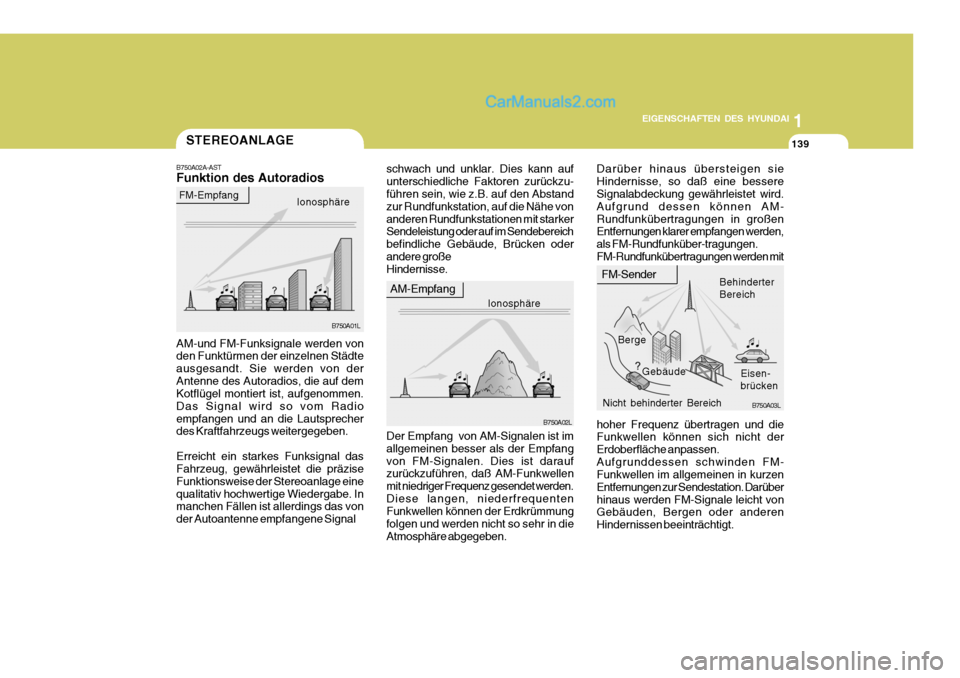

AM-Empfang
Ionosphäre
FM-Sender
Berge Gebäude Behinderter Bereich
Eisen-brücken
Nicht behinderter Bereich
AM-und FM-Funksignale werden von den Funktürmen der einzelnen Städte ausgesandt. Sie werden von derAntenne des Autoradios, die auf dem Kotflügel montiert ist, aufgenommen. Das Signal wird so vom Radioempfangen und an die Lautsprecher des Kraftfahrzeugs weitergegeben. Erreicht ein starkes Funksignal das Fahrzeug, gewährleistet die präzise Funktionsweise der Stereoanlage einequalitativ hochwertige Wiedergabe. In manchen Fällen ist allerdings das von der Autoantenne empfangene Signal Der Empfang von AM-Signalen ist imallgemeinen besser als der Empfangvon FM-Signalen. Dies ist darauf zurückzuführen, daß AM-Funkwellen
mit niedri
ger Frequenz gesendet werden.
Diese langen, niederfrequenten Funkwellen können der Erdkrümmung folgen und werden nicht so sehr in dieAtmosphäre abgegeben. hoher Frequenz übertragen und die Funkwellen können sich nicht der Erdoberfläche anpassen.Aufgrunddessen schwinden FM- Funkwellen im allgemeinen in kurzen Entfernungen zur Sendestation. Darüberhinaus werden FM-Signale leicht von Gebäuden, Bergen oder anderen Hindernissen beeinträchtigt.
B750A02A-AST Funktion des Autoradios
Ionosphäre
FM-Empfang
schwach und unklar. Dies kann auf unterschiedliche Faktoren zurückzu- führen sein, wie z.B. auf den Abstand zur Rundfunkstation, auf die Nähe vonanderen Rundfunkstationen mit starker Sendeleistung oder auf im Sendebereich befindliche Gebäude, Brücken oderandere große Hindernisse.
B750A01L
B750A03L
Darüber hinaus übersteigen sie Hindernisse, so daß eine bessere Signalabdeckung gewährleistet wird. Aufgrund dessen können AM-Rundfunkübertragungen in großen Entfernungen klarer empfangen werden, als FM-Rundfunküber-tragungen.FM-Rundfunkübertragungen werden mit

1EIGENSCHAFTEN DES HYUNDAI
140
B750A04L
B750A05Lo Senderwechsel- Wird ein FM-Signal
schwächer, kann ein anderes, stärkeres Signal mit fast der gleichen Frequenz zu hören sein. Dies ist darauf zurückzuführen, daß dasRadio darauf ausgerichtet ist, auf das klarste Signal zu schalten. Ist dies der Fall, einen anderen Sendermit einem stärkeren Signal anwählen.
o Aufheben von Mehrwegüber-
tragungen-Werden Funksignale ausmehreren Richtungen empfangen, kann es zu Verzerrungen oder Höhen-schwankungen kommen. Dies kann auf den Empfang eines direkten und eines reflektierten Signals von einemSender oder auf den Empfang von unterschiedlichen Signalen von zwei
Stationen mit ähnlichen Frequenzen
zurückzführen sein. Ist dies der
Fall,eine andere Sendestationanwählen, bis dieMehrwegeübertragung aufgehoben ist.

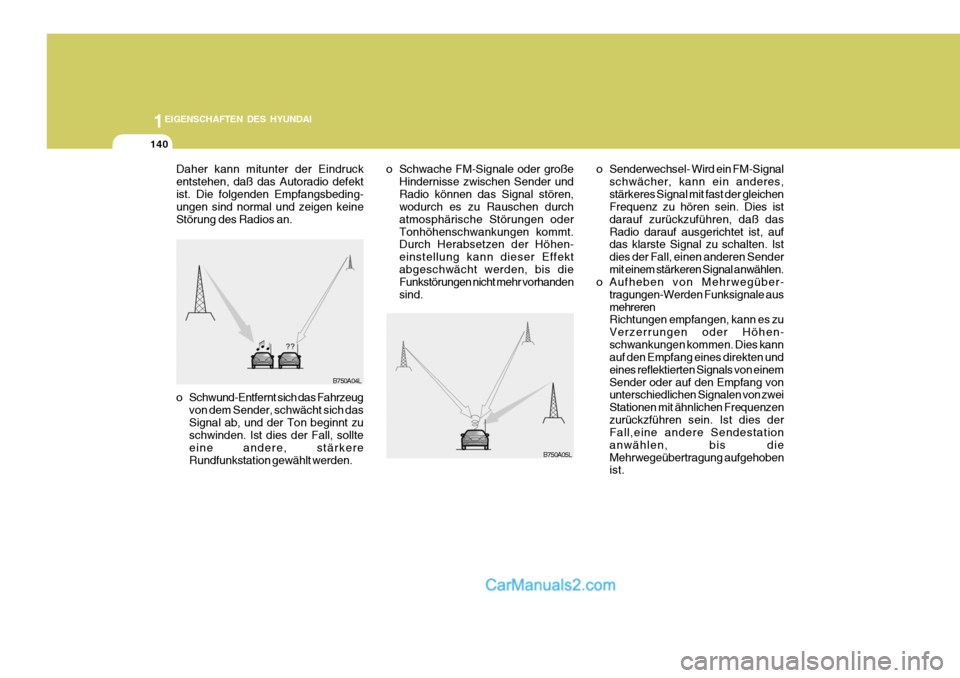

Daher kann mitunter der Eindruck entstehen, daß das Autoradio defektist. Die folgenden Empfangsbeding- ungen sind normal und zeigen keine Störung des Radios an.
o Schwund-Entfernt sich das Fahrzeug
von dem Sender, schwächt sich das Signal ab, und der Ton beginnt zu schwinden. Ist dies der Fall, sollte eine andere, stärkereRundfunkstation gewählt werden. o Schwache FM-Signale oder große
Hindernisse zwischen Sender undRadio können das Signal stören, wodurch es zu Rauschen durch atmosphärische Störungen oderTonhöhenschwankungen kommt. Durch Herabsetzen der Höhen- einstellung kann dieser Effektabgeschwächt werden, bis die Funkstörungen nicht mehr vorhanden sind.
