1CARATTERISTICHE DELLA VETTURA

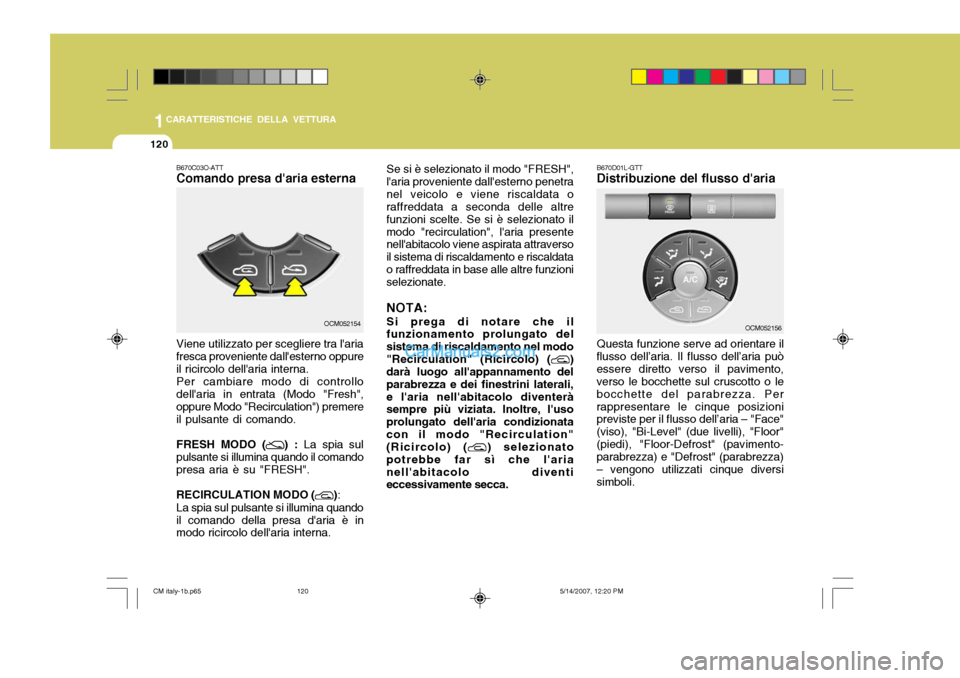

120
Se si è selezionato il modo "FRESH",
l'aria proveniente dall'esterno penetra nel veicolo e viene riscaldata o raffreddata a seconda delle altre funzioni scelte. Se si è selezionato ilmodo "recirculation", l'aria presente nell'abitacolo viene aspirata attraverso il sistema di riscaldamento e riscaldatao raffreddata in base alle altre funzioni selezionate. NOTA:
Si prega di notare che il
funzionamento prolungato del sistema di riscaldamento nel modo"Recirculation" (Ricircolo) (
)
darà luogo all'appannamento del parabrezza e dei finestrini laterali,e l'aria nell'abitacolo diventerà sempre più viziata. Inoltre, l'uso prolungato dell'aria condizionatacon il modo "Recirculation" (Ricircolo) (
) selezionato
potrebbe far sì che l'aria nell'abitacolo diventi eccessivamente secca.
B670C03O-ATT Comando presa d'aria esterna Viene utilizzato per scegliere tra l'aria fresca proveniente dall'esterno oppureil ricircolo dell'aria interna.Per cambiare modo di controllodell'aria in entrata (Modo "Fresh", oppure Modo "Recirculation") premere il pulsante di comando. FRESH MODO (
) : La spia sul
pulsante si illumina quando il comando presa aria è su "FRESH". RECIRCULATION MODO (
) :
La spia sul pulsante si illumina quando il comando della presa d'aria è in modo ricircolo dell'aria interna. OCM052154
B670D01L-GTTDistribuzione del flusso d'aria
OCM052156
Questa funzione serve ad orientare il
flusso dell’aria. Il flusso dell’aria può essere diretto verso il pavimento, verso le bocchette sul cruscotto o le bocchette del parabrezza. Perrappresentare le cinque posizioni previste per il flusso dell’aria – "Face" (viso), "Bi-Level" (due livelli), "Floor"(piedi), "Floor-Defrost" (pavimento- parabrezza) e "Defrost" (parabrezza) – vengono utilizzati cinque diversisimboli.
CM italy-1b.p65 5/14/2007, 12:20 PM
120

1
CARATTERISTICHE DELLA VETTURA

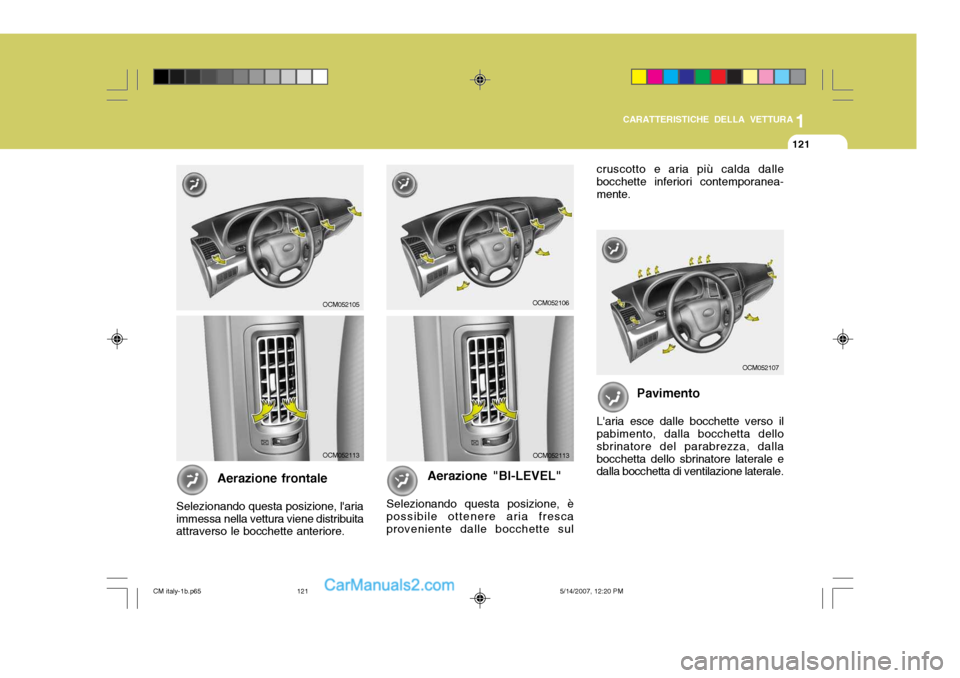

121
Aerazione frontale
Selezionando questa posizione, l'aria immessa nella vettura viene distribuita attraverso le bocchette anteriore.
OCM052105
OCM052113
OCM052106
OCM052107
OCM052113
Aerazione "BI-LEVEL"
Selezionando questa posizione, è possibile ottenere aria fresca proveniente dalle bocchette sul
cruscotto e aria più calda dalle bocchette inferiori contemporanea-mente.
Pavimento
L'aria esce dalle bocchette verso il pabimento, dalla bocchetta dello sbrinatore del parabrezza, dallabocchetta dello sbrinatore laterale e dalla bocchetta di ventilazione laterale.
CM italy-1b.p65 5/14/2007, 12:20 PM
121

1CARATTERISTICHE DELLA VETTURA

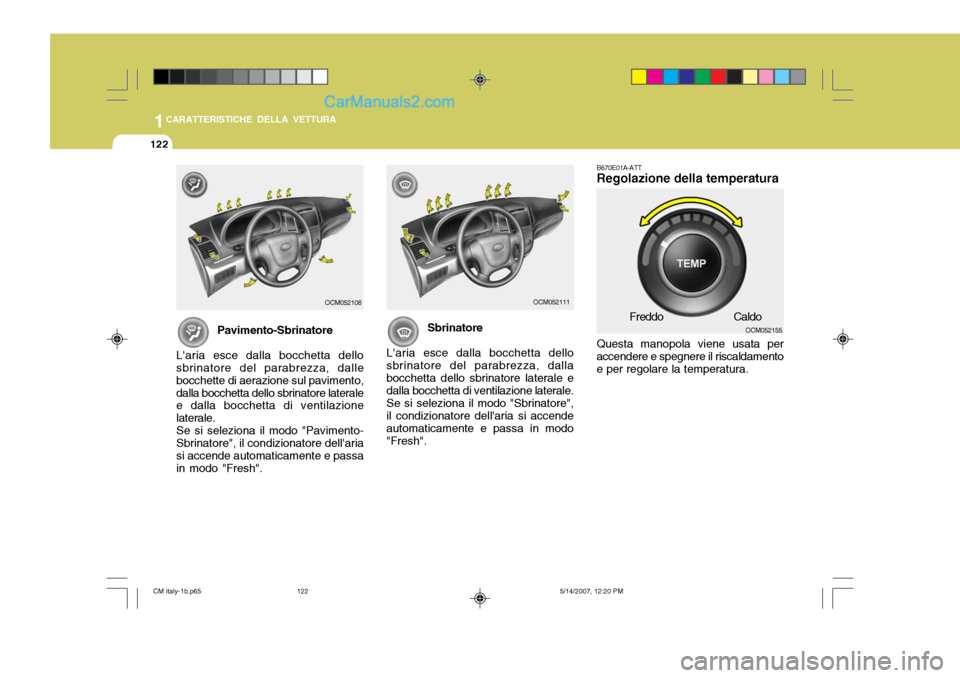

122
B670E01A-ATT Regolazione della temperatura
Questa manopola viene usata per accendere e spegnere il riscaldamentoe per regolare la temperatura.
OCM052111OCM052108
Pavimento-Sbrinatore
L'aria esce dalla bocchetta dello sbrinatore del parabrezza, dalle bocchette di aerazione sul pavimento,dalla bocchetta dello sbrinatore laterale e dalla bocchetta di ventilazione laterale.Se si seleziona il modo "Pavimento-Sbrinatore", il condizionatore dell'ariasi accende automaticamente e passa in modo "Fresh".
Sbrinatore
L'aria esce dalla bocchetta dello sbrinatore del parabrezza, dalla bocchetta dello sbrinatore laterale e dalla bocchetta di ventilazione laterale. Se si seleziona il modo "Sbrinatore", il condizionatore dell'aria si accende automaticamente e passa in modo"Fresh".OCM052155
Freddo Caldo
CM italy-1b.p65
5/14/2007, 12:20 PM
122

1
CARATTERISTICHE DELLA VETTURA

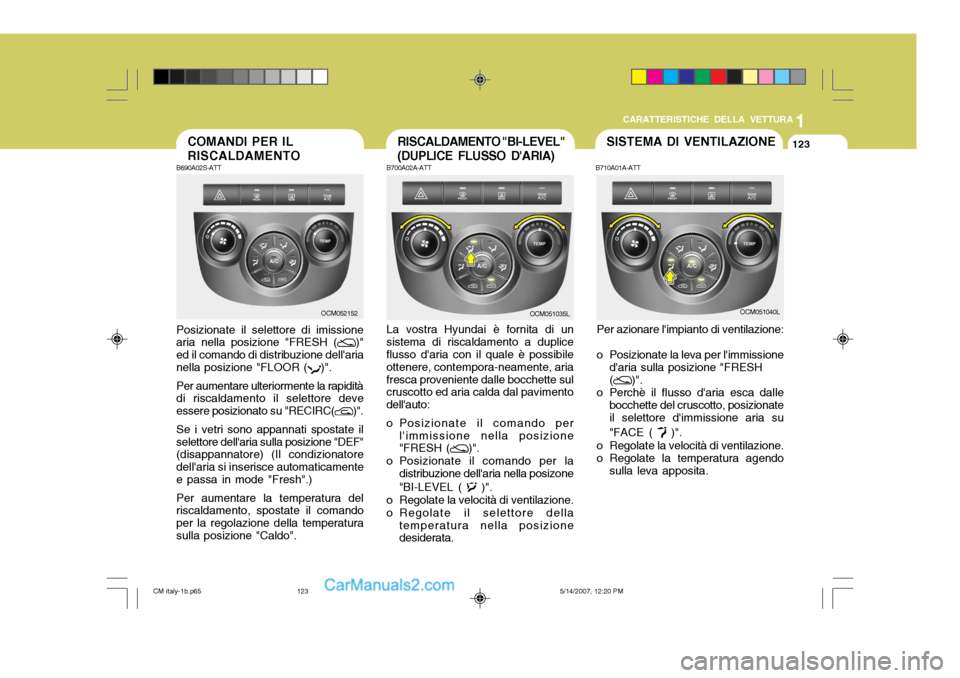

123COMANDI PER IL RISCALDAMENTO
B690A02S-ATT Posizionate il selettore di imissione aria nella posizione "FRESH (
)"
ed il comando di distribuzione dell'aria nella posizione "FLOOR (
)".
Per aumentare ulteriormente la rapidità di riscaldamento il selettore deve essere posizionato su "RECIRC(
)".
Se i vetri sono appannati spostate il selettore dell'aria sulla posizione "DEF" (disappannatore) (Il condizionatore dell'aria si inserisce automaticamentee passa in mode "Fresh".) Per aumentare la temperatura del riscaldamento, spostate il comando per la regolazione della temperaturasulla posizione "Caldo".
OCM052152OCM051035LOCM051040L
RISCALDAMENTO "BI-LEVEL" (DUPLICE FLUSSO D'ARIA)
B700A02A-ATT La vostra Hyundai è fornita di un
sistema di riscaldamento a duplice flusso d'aria con il quale è possibile ottenere, contempora-neamente, ariafresca proveniente dalle bocchette sul cruscotto ed aria calda dal pavimento dell'auto:
o Posizionate il comando per l'immissione nella posizione "FRESH (
)".
o Posizionate il comando per la distribuzione dell'aria nella posizone "BI-LEVEL (
)".
o Regolate la velocità di ventilazione.
o Regolate il selettore della temperatura nella posizione desiderata.
SISTEMA DI VENTILAZIONE
B710A01A-ATT
Per azionare l'impianto di ventilazione:
o Posizionate la leva per l'immissione d'aria sulla posizione "FRESH (
)".
o Perchè il flusso d'aria esca dalle bocchette del cruscotto, posizionate il selettore d'immissione aria su "FACE (
)".
o Regolate la velocità di ventilazione.
o Regolate la temperatura agendo sulla leva apposita.
CM italy-1b.p65 5/14/2007, 12:20 PM
123

1CARATTERISTICHE DELLA VETTURA

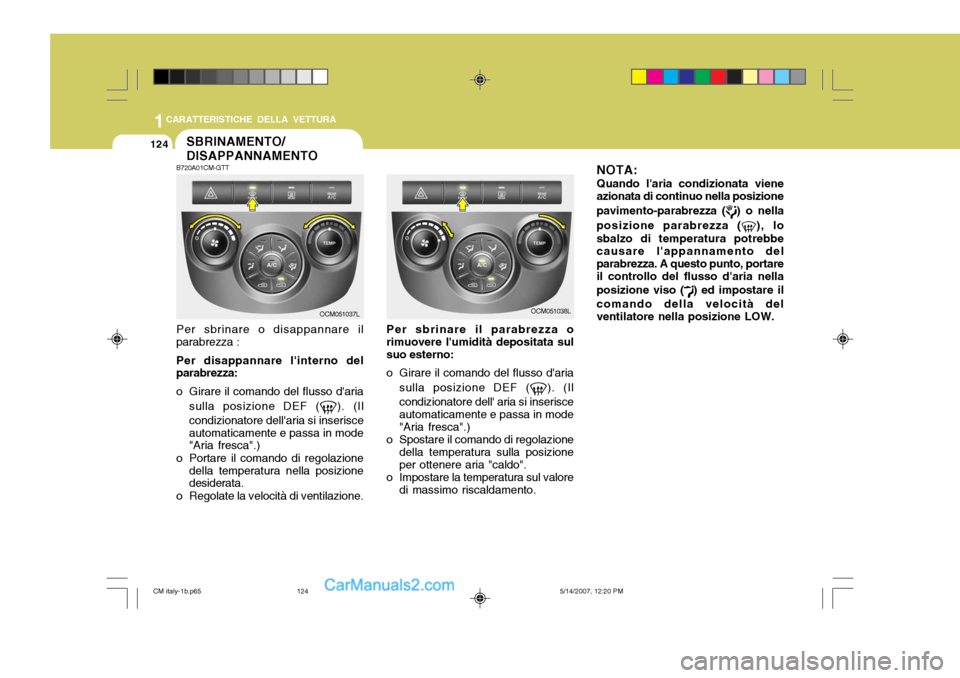

124
NOTA:Quando l'aria condizionata viene
azionata di continuo nella posizione pavimento-parabrezza (
) o nella
posizione parabrezza (
), lo
sbalzo di temperatura potrebbe causare l'appannamento delparabrezza. A questo punto, portare il controllo del flusso d'aria nella posizione viso (
) ed impostare il
comando della velocità del ventilatore nella posizione LOW.
SBRINAMENTO/ DISAPPANNAMENTO
B720A01CM-GTT Per sbrinare o disappannare il parabrezza : Per disappannare l'interno del parabrezza:
o Girare il comando del flusso d'aria sulla posizione DEF (
). (Il
condizionatore dell'aria si inserisce automaticamente e passa in mode "Aria fresca".)
o Portare il comando di regolazione della temperatura nella posizionedesiderata.
o Regolate la velocità di ventilazione. Per sbrinare il parabrezza o rimuovere l'umidità depositata sul suo esterno:
o Girare il comando del flusso d'aria sulla posizione DEF (
). (Il
condizionatore dell' aria si inserisce automaticamente e passa in mode "Aria fresca".)
o Spostare il comando di regolazione della temperatura sulla posizioneper ottenere aria "caldo".
o Impostare la temperatura sul valore di massimo riscaldamento.
OCM051038LOCM051037L
CM italy-1b.p65 5/14/2007, 12:20 PM
124

1
CARATTERISTICHE DELLA VETTURA

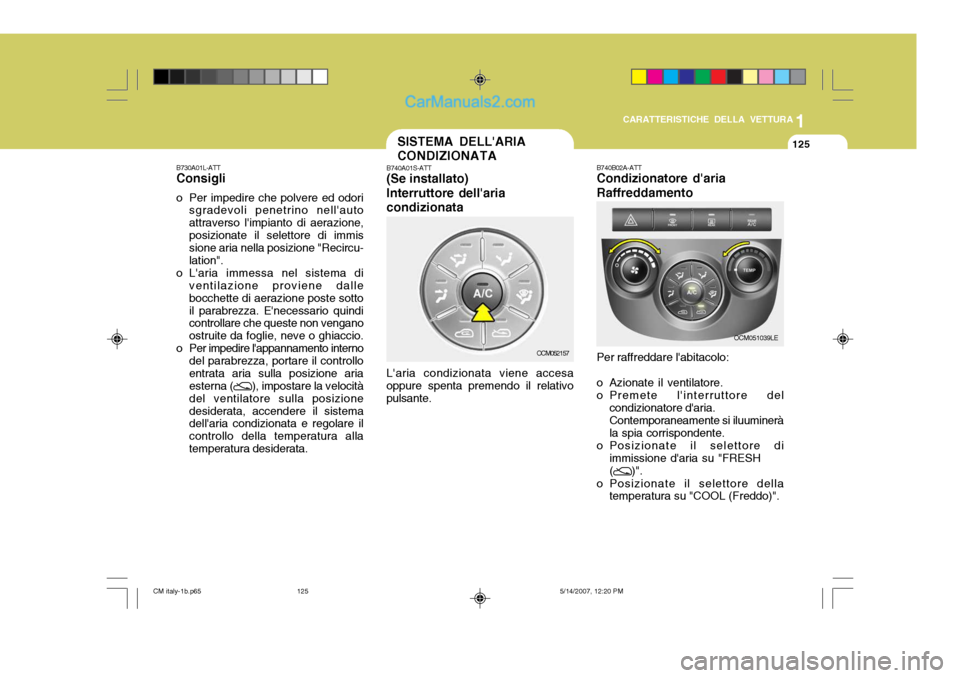

125SISTEMA DELL'ARIA CONDIZIONATA
B740A01S-ATT (Se installato) Interruttore dell'ariacondizionata L'aria condizionata viene accesa
oppure spenta premendo il relativo pulsante.
OCM052157
B730A01L-ATT Consigli
o Per impedire che polvere ed odori sgradevoli penetrino nell'auto attraverso l'impianto di aerazione,posizionate il selettore di immis sione aria nella posizione "Recircu- lation".
o L'aria immessa nel sistema di ventilazione proviene dallebocchette di aerazione poste sottoil parabrezza. E'necessario quindi controllare che queste non vengano ostruite da foglie, neve o ghiaccio.
o Per impedire l'appannamento interno
del parabrezza, portare il controlloentrata aria sulla posizione aria esterna (
), impostare la velocità
del ventilatore sulla posizione desiderata, accendere il sistema dell'aria condizionata e regolare il controllo della temperatura allatemperatura desiderata. B740B02A-ATT Condizionatore d'aria Raffreddamento Per raffreddare l'abitacolo:
o Azionate il ventilatore.
o Premete l'interruttore del
condizionatore d'aria.Contemporaneamente si iluuminerà la spia corrispondente.
o Posizionate il selettore di
immissione d'aria su "FRESH(
)".
o Posizionate il selettore della temperatura su "COOL (Freddo)".
OCM051039LE
CM italy-1b.p65 5/14/2007, 12:20 PM
125

1CARATTERISTICHE DELLA VETTURA

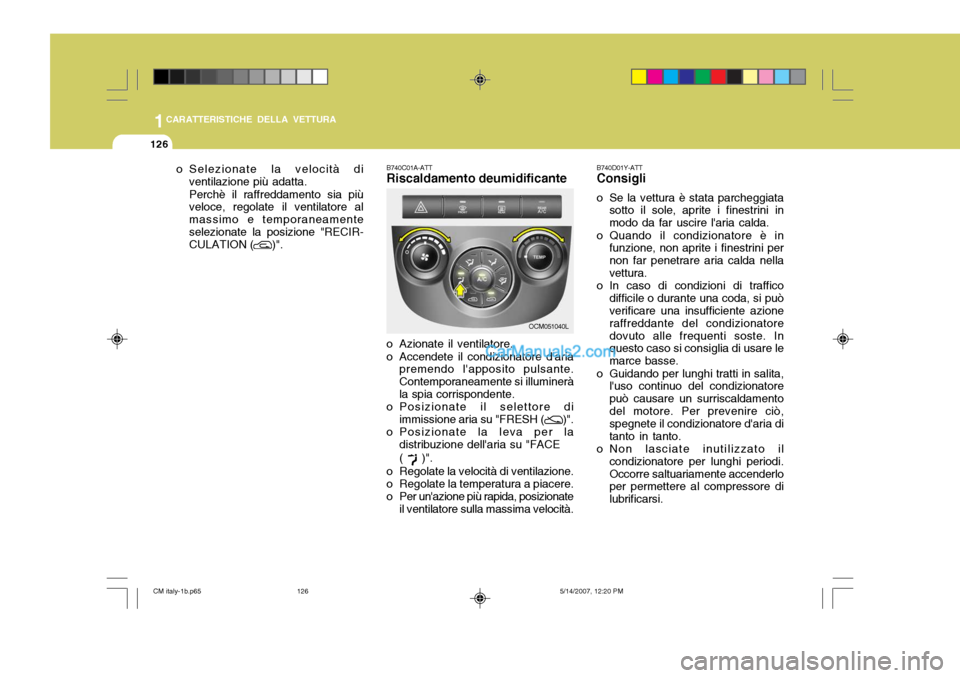

126
B740D01Y-ATT Consigli
o Se la vettura è stata parcheggiata sotto il sole, aprite i finestrini in modo da far uscire l'aria calda.
o Quando il condizionatore è in funzione, non aprite i finestrini pernon far penetrare aria calda nellavettura.
o In caso di condizioni di traffico difficile o durante una coda, si può verificare una insufficiente azione raffreddante del condizionatoredovuto alle frequenti soste. In questo caso si consiglia di usare le marce basse.
o Guidando per lunghi tratti in salita, l'uso continuo del condizionatorepuò causare un surriscaldamentodel motore. Per prevenire ciò, spegnete il condizionatore d'aria di tanto in tanto.
o Non lasciate inutilizzato il
condizionatore per lunghi periodi.Occorre saltuariamente accenderlo per permettere al compressore di lubrificarsi.
B740C01A-ATT Riscaldamento deumidificante
o Azionate il ventilatore.
o Accendete il condizionatore d'aria premendo l'apposito pulsante. Contemporaneamente si illumineràla spia corrispondente.
o Posizionate il selettore di immissione aria su "FRESH (
)".
o Posizionate la leva per la
distribuzione dell'aria su "FACE (
)".
o Regolate la velocità di ventilazione.
o Regolate la temperatura a piacere.
o Per un'azione più rapida, posizionate il ventilatore sulla massima velocità.
o Selezionate la velocità di
ventilazione più adatta. Perchè il raffreddamento sia più veloce, regolate il ventilatore al massimo e temporaneamenteselezionate la posizione "RECIR- CULATION (
)".
OCM051040L
CM italy-1b.p65 5/14/2007, 12:20 PM
126

1
CARATTERISTICHE DELLA VETTURA

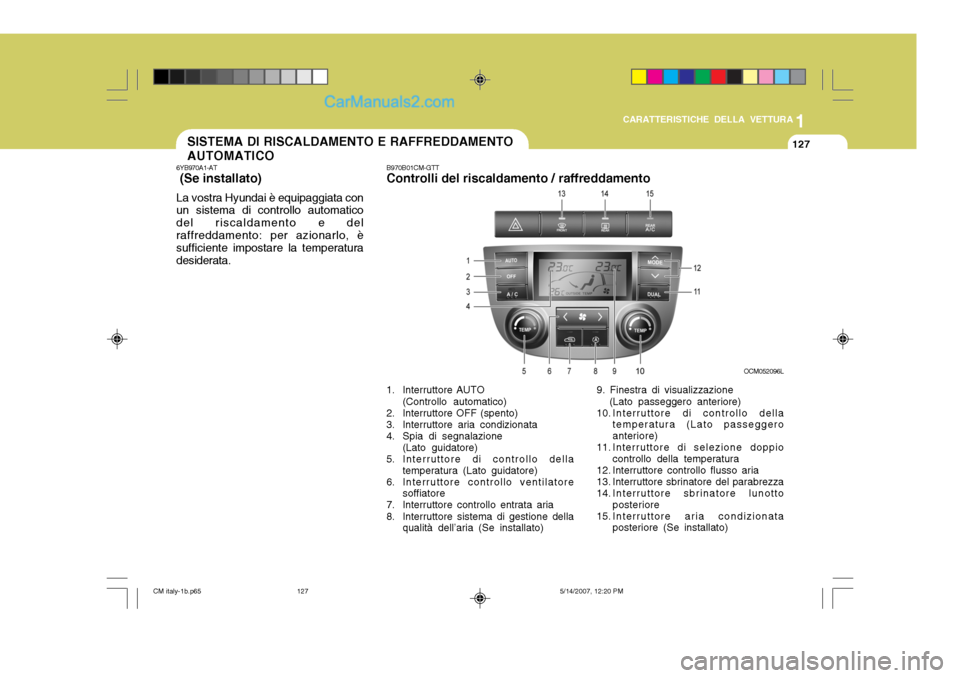

127SISTEMA DI RISCALDAMENTO E RAFFREDDAMENTO AUTOMATICO
6YB970A1-AT (Se installato) La vostra Hyundai è equipaggiata con un sistema di controllo automatico del riscaldamento e delraffreddamento: per azionarlo, è sufficiente impostare la temperatura desiderata. B970B01CM-GTT Controlli del riscaldamento / raffreddamento
1. Interruttore AUTO (Controllo automatico)
2. Interruttore OFF (spento)
3. Interruttore aria condizionata
4. Spia di segnalazione
(Lato guidatore)
5. Interruttore di controllo della temperatura (Lato guidatore)
6. Interruttore controllo ventilatore soffiatore
7. Interruttore controllo entrata aria
8. Interruttore sistema di gestione della qualità dell’aria (Se installato) OCM052096L
9. Finestra di visualizzazione
(Lato passeggero anteriore)
10. Interruttore di controllo della temperatura (Lato passeggero anteriore)
11. Interruttore di selezione doppio controllo della temperatura
12. Interruttore controllo flusso aria
13. Interruttore sbrinatore del parabrezza
14. Interruttore sbrinatore lunotto
posteriore
15. Interruttore aria condizionata posteriore (Se installato)
CM italy-1b.p65 5/14/2007, 12:20 PM
127

1CARATTERISTICHE DELLA VETTURA
128
OCM052098

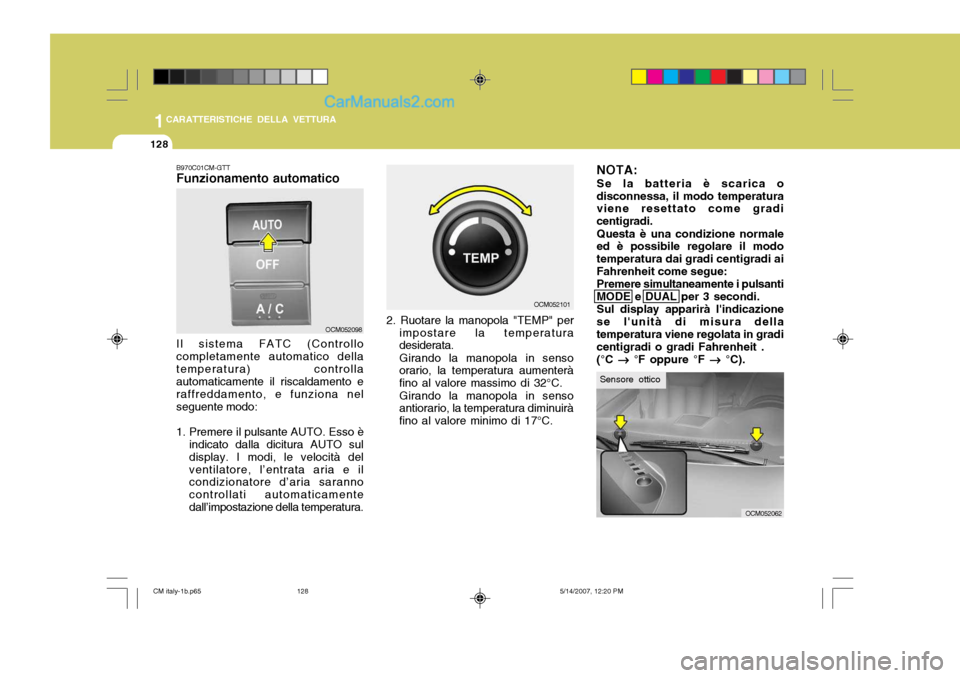

B970C01CM-GTT Funzionamento automatico Il sistema FATC (Controllo completamente automatico dellatemperatura) controlla automaticamente il riscaldamento e raffreddamento, e funziona nelseguente modo: 1. Premere il pulsante AUTO. Esso è
indicato dalla dicitura AUTO sul display. I modi, le velocità delventilatore, l’entrata aria e il condizionatore d’aria saranno controllati automaticamentedall’impostazione della temperatura. 2. Ruotare la manopola "TEMP" per
impostare la temperatura desiderata. Girando la manopola in senso orario, la temperatura aumenterà fino al valore massimo di 32°C. Girando la manopola in senso antiorario, la temperatura diminuirà fino al valore minimo di 17°C.
OCM052101
OCM052062
NOTA:
Se la batteria è scarica o
disconnessa, il modo temperatura viene resettato come gradi centigradi.
Questa è una condizione normale
ed è possibile regolare il modotemperatura dai gradi centigradi aiFahrenheit come segue:
Premere simultaneamente i pulsanti
MODE e DUAL per 3 secondi. Sul display apparirà l'indicazione
se l'unità di misura dellatemperatura viene regolata in gradi centigradi o gradi Fahrenheit .
(°C

°F oppure °F


°C).
Sensore ottico
CM italy-1b.p65 5/14/2007, 12:20 PM
128

1
CARATTERISTICHE DELLA VETTURA

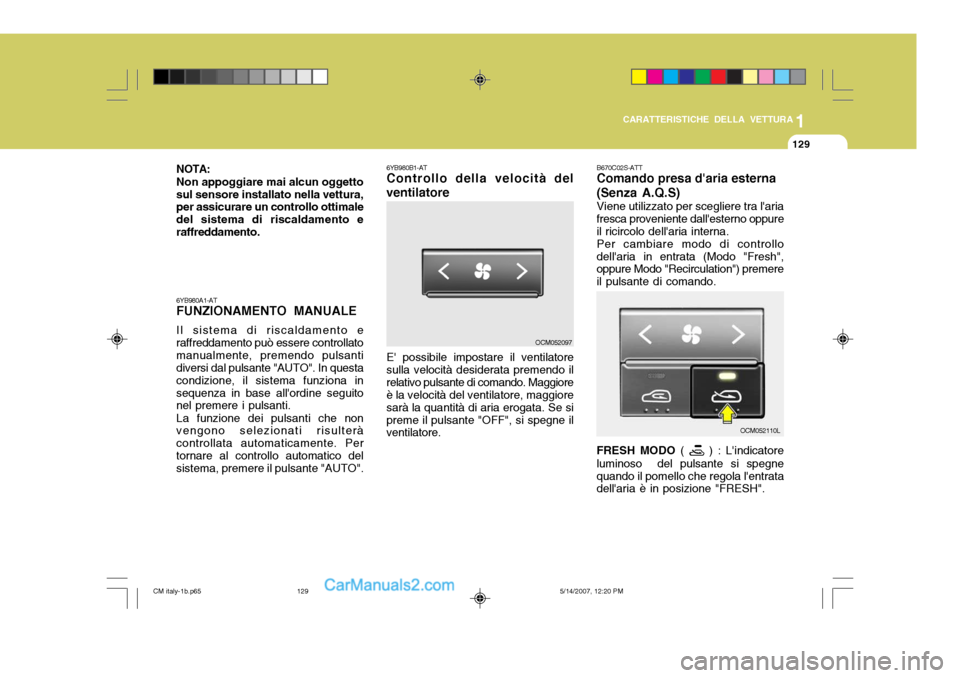

129
NOTA: Non appoggiare mai alcun oggetto sul sensore installato nella vettura, per assicurare un controllo ottimale del sistema di riscaldamento eraffreddamento. 6YB980A1-AT FUNZIONAMENTO MANUALE Il sistema di riscaldamento e raffreddamento può essere controllatomanualmente, premendo pulsanti diversi dal pulsante "AUTO". In questa condizione, il sistema funziona insequenza in base all'ordine seguito nel premere i pulsanti. La funzione dei pulsanti che non vengono selezionati risulterà controllata automaticamente. Pertornare al controllo automatico del sistema, premere il pulsante "AUTO". 6YB980B1-ATControllo della velocità del
ventilatore
OCM052097
E' possibile impostare il ventilatore
sulla velocità desiderata premendo il relativo pulsante di comando. Maggiore è la velocità del ventilatore, maggiore sarà la quantità di aria erogata. Se sipreme il pulsante "OFF", si spegne il ventilatore.
OCM052110L
B670C02S-ATT Comando presa d'aria esterna (Senza A.Q.S) Viene utilizzato per scegliere tra l'aria fresca proveniente dall'esterno oppureil ricircolo dell'aria interna.Per cambiare modo di controllodell'aria in entrata (Modo "Fresh", oppure Modo "Recirculation") premere il pulsante di comando. FRESH MODO
(
) : L'indicatore
luminoso del pulsante si spegne quando il pomello che regola l'entrata dell'aria è in posizione "FRESH".
CM italy-1b.p65 5/14/2007, 12:20 PM
