44BILVÅRD OCH ROSTSKYDD
4
E030D01A-ADT Bättra på vaxningen När det inte längre bildas vattendroppar på den rena lacken är det dags att bättra på vaxningen.
E030C01A-ADT Vaxning och polering Bilen ska vara helt ren när den vaxas. Använd en välkänd produkt av godkvalitet och följ tillverkarens anvisningar. Vaxa både lack och blanka delar.
På aluminiumfälgar får du inte användanågra starka rengöringsmedel. Tvättamed ett milt rengöringsmedel vaxa och polera. Kör du på saltade vägar vintertid, ska du vara noga med atthålla fälgarna rena så att de inte rostangrips. Efter tvätt ska bilen sköljas noga. Om du lämnar rengöringsmedel kvar på lacken blir den flammig. Om det är varmt och torrt i luften kan det vara nödvändigt att tvätta en del avbilen i taget för att undvika att lacken blir flammig. Efter att du sköljt av bilen, torka torrt med ett sämskskinn eller motsvarande. Men gnugga inte så att lacken skadas. Använd bättringsfärg på alla lackskador för att motverka rost. Om du tvättarbilen minst en gång i månaden hjälper du till att motverka rostbildning. Var extra noga med att spola bort salt ochsmuts från underredet. Kontrollera att dräneringshålen i dörrarnas underkanten inte är igensatta. För att undvikalackskador ska du omgående tvätta bort t ex tjära, asfalt, industrinedfall, trädsav och fågelspillning. E030B01A-ADT Ta bort fläckar Använd inte bensin eller starka lösningsmedel. Lacken kan ta skada.Asfalt och tjära tar du bort med terpentin på en ren mjuk trasa eller med ett specialrengöringsmedel. Insekter ochträdsav tar du bort med ljummet vatten och t ex vanligt diskmedel. Blöt fläckarna ordentligt och gnuggaförsiktigt. För att förbättra lackens lyster kan du använda en bilpolish.
!
VIKTIGT:
OJB037800
Om det inte räcker med rent vatten använd lite milt rengöringsmedel ochskölj noga. Låt aldrig ett rengöringsmedel torka på lacken.
o Se upp vid motortvätt - risk för
kortslutning i strömkretsar om det kommer vatten på dem.
o Var noggrann med att endast använda vatten när du tvättar avmotorrummet.

4
CORROSION PREVENTION AND APPEARANCE CARE
5
4
BILVÅRD OCH ROSTSKYDD
5INVÄNDIG RENGÖRING
E030E01A-ADT Speciellt för stötfångarna
o Spill inte batterivätska eller bromsvätska på stötfångarna. Om det sker, tvätta omgående med rent vatten.
o Var försiktigt när du rengör stötfångarna. De är av mjuk plastoch ytan kan skadas eller missfärgas. Använd endast ljummetvatten och ett bilschampo.
o Utsätt inte stötfångarna för hög
temperatur. Om bilen t ex ska lackasfår de inte var monterade på bilen om den körs in i en lackbox. E040A01A-ADT Rengöring av vinyl Dammsug först och tvätta sedan med en mjuk svamp eller trasa som ärfuktad i en mild tvållösning. Låt tvållösningen lösa upp smutsen innan du tvättar av med rent vatten. Upprepaproceduren om det inte blir rent första gången. Använd inte bensin, lösningsmedel, thinner eller liknande. E040B01A-ADT Rengöring av läderklädsel (om så utrustad) Om du inte håller klädseln ren kommer smutsen på sikt att tränga in i lädret och orsaka skador. Du bevarar den fina läderytan i många år genom att håll lädret rent. Tvätta bort smuts med en ljummen mildtvållösning. Torka av med en svamp och torka torrt med ett ren, mjuk trasa. E040C01A-ADT Rengöring av mattorna Dammsug först och använd sedan ett rengöringsskum i sprejflaska och följ instruktionerna på förpackningen.
I garvningsprocessen tillförs en anpassad mängd olja till lädret. Attdärför olja in lädret kan vara till mer skada än nytta. Någon form av lack eller möbelpolish får inte användas påskinnklädseln. E040D01A-ADT Rengöring av säkerhetsbälten Använd en ren svamp eller trasa doppad i en ljummen, mild tvållösning.Håll bältena utdragna tills de är helt torra. Kontrollera samtidigt att de inte är fransiga, slitna eller skadade påannat sätt. I så fall ska de bytas. Använd inte några starka rengörings- eller blekmedel på bältena de kanförsvaga materialet.

44BILVÅRD OCH ROSTSKYDD
6HAR DU NÅGRA FRÅGOR?
E040E01A-ADT Rengöring av glasytorna Använd ett vanligt fönsterputsmedel. Var försiktig så att du inte skadarvärmetrådarna på bakrutans insida. Torka utmed trådarna inte tvärs över. E050A01A-ADT Vänd dig i så fall till en Hyundaiåterförsäljare.

5
UNDERHÅLL - GÖR-DET-SJÄLV
5
MOTORRUM.......................................................................... 5-2
ALLMÄNNA KONTROLLER .................................................... 5-4
KONTROLL AV MOTOROLJAN ............................................. 5-5
KONTROLL OCH BYTE AV KYLVÄTSKA ............................. 5-8
BYTE AV MOTORLUFTFILTER ............................................. 5-9
VINDRUTETORKARBLAD ................................................... 5-10
PÅFYLLNING AV SPOLARVÄTSKA ....................................5-11
KONTROLL AV OLJENIVÅN I AUTOMATVÄXELLÅDA ....... 5-12
KONTROLL AV B ROMSARNA ............................................. 5-14
SKÖTSEL AV LUFTKONDITIONERINGEN ..........................5-15
BYTE AV KUPÉLUFTFILTER ..............................................5-16
KONTROLL OCH BYTE AV SÄKRINGAR ............................ 5-17
KONTROLL AV BATTERIET ................................................ 5-19
KONTROLL AV DE ELEKTRISKA KYLFLÄKTARNA ...........5-21
KONTROLL AV STYRSERVOVÄTSKANS N IVÅ .................5-21
TÖMNING AV VATTEN UR BRÄNSLEFILTRET ..................5-22
BYTE AV GLÖDLAMPOR .................................................... 5-23
LAMPANS WATTAL ............................................................. 5-30
SÄKRINGAR ........................................................................ 5-31

5 UNDERHÅLL - GÖR-DET-SJÄLV
2
1. Kylvätskebehållare
.................. 5-9
2. Behållare för
styrservovätska .................... 5-21
3. Påfyllning av motorolja ............ 5-7
4. Behållare för bromsvätska .... 5-14
G010A01CM-GDT Bensinmotor (2,7 V6)
MOTORRUM
VIKTIGT:
Var försiktig så att du inte skadar motorkåpan av plast när du utför arbeten under huven.
!
OCM055100L
5. Luftfilter................................ 5-15
6. Säkrings- och reläbox ........... 5-17
7. Behållare för spolarvätska ..... 5-11
8. Kylarlock ................................. 5-9
9. Mätsticka för motoroljenivå ..... 5-6 10. Mätsticka för oljenivå i
automatväxellåda
(om så utrustad) .................... 5-13
11. Batteri ................................... 5-19

5
UNDERHÅLL - GÖR-DET-SJÄLV
3
G010C01CM-GDT Dieselmotor (2,2 CRDi)
1. Kylvätskebehållare .................. 5-9
2. Säkrings- oc h reläbox ........... 5-17
3. Bränslefilter ........................... 5-22
4. Påfyllning av motorolja ............ 5-7
5. Behållare för bromsvätska .... 5-14 VIKTIGT:
Var försiktig så att du inte skadar motorkåpan av plast när du utför arbeten under huven.
!
OCM055001L
6. Luftfilter................................ 5-15
7. Behållare för spolarvätska ..... 5-11
8. Behållare för styrservovätska .................... 5-21
9. Kylarlock ................................. 5-9 10. Mätsticka för motoroljenivå ..... 5-6
11. Mätsticka för oljenivå i
automatväxellåda ..................5-13
12. Batteri ................................... 5-19

5 UNDERHÅLL - GÖR-DET-SJÄLV
4ALLMÄNNA KONTROLLER
G020A01A-ADT Kontrollera regelbundet följande i motorrummet:
o Motoroljenivå och oljekvalitet
o Växellådsoljenivå och kvalitet
o Broms-/kopplingsvätskenivå
o Kylvätskenivå
o Spolarvätskenivå
o Drivremmar
o Klammor och slangar för kylsystemet
o Kylsystemet - läckage
o Styrservonivå
o Batteriet
o Motorluftfiltret G020C01A-ADT Inne i bilen Kontrollera varje gång du ska köra:
o Att alla kontroll- och varningslampor
fungerar
o Vindrutetorkarnas funktion
o Signalhornet
o Värme- och ventilationssystemet (inkl luftkonditioneringen)
o Styrningen
o Backspeglarna
o Blinkers
o Gaspedalen
o Fot- och parkeringsbroms
o Växellåda och koppling
o Automatlådans funktion inklusive mekanismen för P-läget
G020B01A-ADT Utanför bilen Kontrollera varje månad:
o Bilens skick rent generellt
o Hjulen och att hjulmuttrarna är
åtdragna
o Lufttrycket och däckens skick, bl a mönsterdjupet (även reservhjulet)
o Avgassystemets kondition G020D01TG-GDT Att tänka på med avseende på underhållsservice Bristfällig eller utebliven underhållsservice kan ställa till prob-lem. Denna sektion ger instruktioner för enkla underhållsåtgärder. Många serviceåtgärder ska utföras av enauktoriserad Hyundai-verkstad. OBS: Bristfälligt underhåll kan påverka garantin.
o All yttre belysning
o Vindrutans skick
o Torkarbladens skick
o Lackens skick och eventuella
rostangrepp
o Vätskeläckage
o Lås och gångjärn i dörrar, huv och baklucka o Reglage för justering av sätet
o Säkerhetsbältena
o Solskydden Om något inte fungerar som det ska vänd dig till en Hyundaiverkstad om du behöver service.

5
UNDERHÅLL - GÖR-DET-SJÄLV
5
!VARNING:
o Vissa arbeten i samband med underhållsservice kan vara farliga. Om du saknar tillräcklig kunskapoch erfarenhet eller rätt verktyg och utrustning, ska du överlåta arbetet till en auktoriseradHyundai-verkstad.
o Att utföra arbeten i motorrummet
med motorn igång är farligt. Det ärännu farligare om du bär smycken eller löst hängande kläder. Om du måste arbeta i motorrummet medmotorn igång ska du ta av dig dina smycken, speciellt ringar, armband, klocka och halsbandsamt slips, halsduk och andra löst hängande kläder.
G030B01JM
KONTROLL AV MOTOROLJAN
G030A02O-GDT Rekommenderad olja Bensinmotor
Rätt nivå och rätt kvalitet är viktig för att motorn inte ska ta skada. Under normalaförhållande bör du kontrollera nivån minst en gång i veckan och oftare om du är på långfärd och/eller använder bilen undersvåra körförhållanden. Motoroljan skall vara av följande kvalitetsklass: API SJ eller högre, ILSAC GF-3 eller högre OBS: Om batteriet laddats eller varit frånkopplat måste funktionen för snabböppning återställas på följandesätt:

5 UNDERHÅLL - GÖR-DET-SJÄLV
6

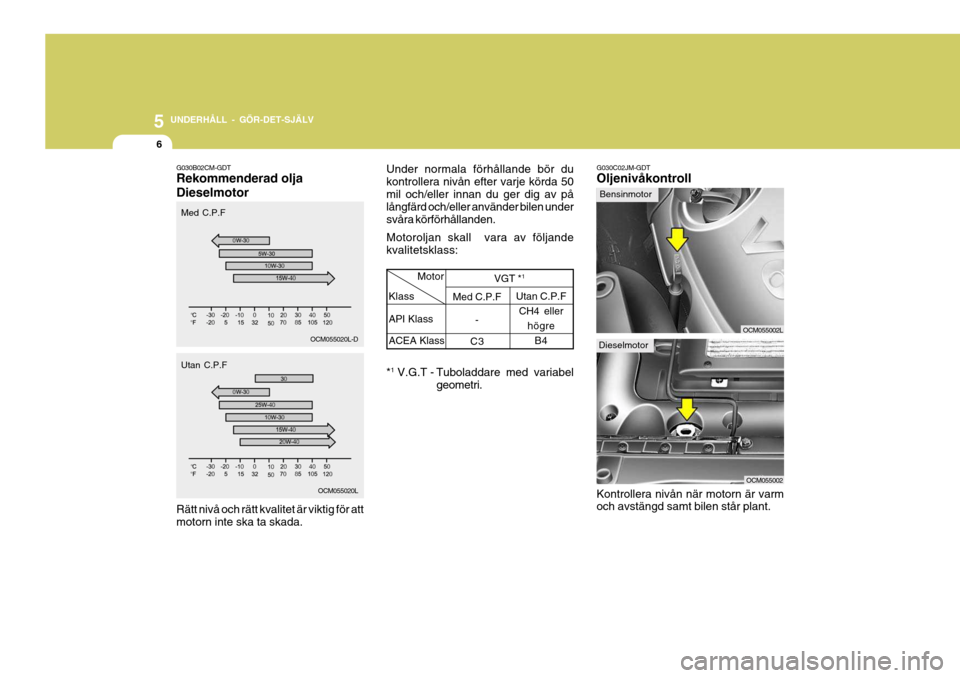

G030C02JM-GDT Oljenivåkontroll Kontrollera nivån när motorn är varm och avstängd samt bilen står plant. OCM055002L
Bensinmotor
Dieselmotor
OCM055002
G030B02CM-GDT Rekommenderad olja Dieselmotor
Rätt nivå och rätt kvalitet är viktig för att motorn inte ska ta skada.
OCM055020L-D
OCM055020L
Med C.P.F Utan C.P.F
Under normala förhållande bör du kontrollera nivån efter varje körda 50mil och/eller innan du ger dig av på långfärd och/eller använder bilen under svåra körförhållanden. Motoroljan skall vara av följande kvalitetsklass:
Motor
VGT *1
Klass API Klass ACEA Klass
Med C.P.F
-
C3 Utan C.P.F
CH4 eller
högre
B4
* 1
V.G.T - Tuboladdare med variabel
geometri.

5
UNDERHÅLL - GÖR-DET-SJÄLV
7
Om nivån ligger nära eller under L, fyll på upp till F. Gör så här:
1. Lossa locket för oljepåfyllningen.
2. Fyll på och kontrollera nivån.
3. Sätt tillbaka locket. Det går åt ca 1 liter för att fylla på från L till F (bensinmotor) alternativt ca 1,6 liter (dieselmotor).
OCM055003
Dieselmotor
!
Vänta ca 5 minuter så att oljan hinner sjunka ner i tråget. Dra upp mätstickanoch torka av den. Sätt tillbaka stickan och tryck ner den i botten. Dra upp den igen och läs av nivån. Den ska liggamellan markeringarna F (full) och L (låg).
G030D01CM-GDT Påfyllning av motorolja VARNING:
Se upp så att du inte bränner dig på kylarslangen när du kontrollerar oljenivån i motorn.
OCM055003L
Bensimotor
!VARNING:
Se upp så att du inte bränner dig på kylarslangen när du kontrollerar oljenivån i motorn.
VARNING:
Olja kan orsaka hudirritation och tilloch med hudcancer vid långvarig kontakt. Tvätta händerna noga med tvål och vatten snarast efter kontaktmed olja.
!
! OBS: Motorolja och oljefilter bör bytas av en auktoriserad Hyundai-verkstad.
VIKTIGT:
Använd en tratt och fyll långsamt på olja enligt rekommendation. Överfyll inte; det kan skada motorn.
