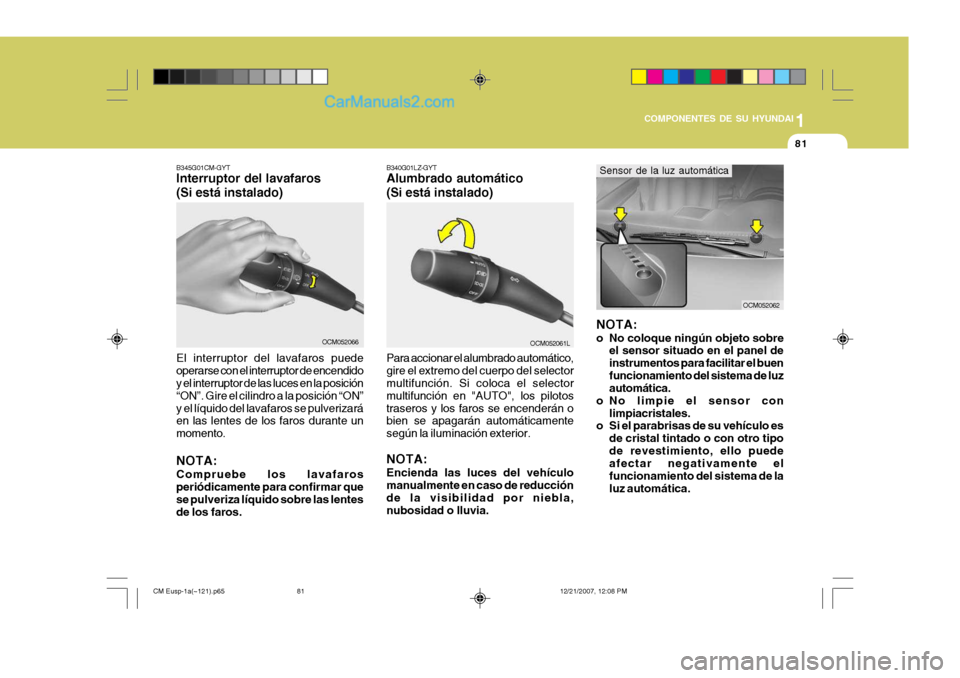

Page 91 of 327
1
COMPONENTES DE SU HYUNDAI
81
B345G01CM-GYT Interruptor del lavafaros (Si está instalado)
OCM052066
El interruptor del lavafaros puede operarse con el interruptor de encendido y el interruptor de las luces en la posición “ON”. Gire el cilindro a la posición “ON”y el líquido del lavafaros se pulverizará en las lentes de los faros durante un momento. NOTA: Compruebe los lavafaros periódicamente para confirmar que se pulveriza líquido sobre las lentes de los faros.
OCM052062
NOTA:
o No coloque ningún objeto sobre el sensor situado en el panel de instrumentos para facilitar el buenfuncionamiento del sistema de luz automática.
o No limpie el sensor con limpiacristales.
o Si el parabrisas de su vehículo es
de cristal tintado o con otro tipo de revestimiento, ello puede afectar negativamente el funcionamiento del sistema de laluz automática.
Sensor de la luz automática
B340G01LZ-GYT Alumbrado automático (Si está instalado) Para accionar el alumbrado automático, gire el extremo del cuerpo del selector multifunción. Si coloca el selector multifunción en "AUTO", los pilotostraseros y los faros se encenderán o bien se apagarán automáticamente según la iluminación exterior. NOTA: Encienda las luces del vehículo manualmente en caso de reducción de la visibilidad por niebla,nubosidad o lluvia.
OCM052061L
CM Eusp-1a(~121).p65
12/21/2007, 12:08 PM
81
Page 92 of 327
1COMPONENTES DE SU HYUNDAI
82MANDO LIMPIA Y LAVAPARABRISAS
OCM0280904/OCM0280900/OCM028091/OCM0280901
Limpia y lavaparabrisas trasero (Si está instalado) A :Control de velocidad del
limpiaparabrisas
·
() - Una sola pasada
· OFF (0) - Off
· INT (---)/AUTO -
Pasadas intermitentes o controlautomático de las pasadas (Si estáinstalado)
· LO (1) - Pasadas a baja velocidad
· HI (2) - Pasadas a alta velocidad
B : Ajuste del tiempo de las pasadas intermitentes o por controlautomático
C : Lavar con pasadas cortas
D :Control del limpia y lavaparabrisas traser
·
- Pulverización del líquido del lavaparabrisas
· ON (
) - Pasadas continuas
· OFF (0) - Uit ·
- Lavar con pasadas cortas
Limpia y lavaparabrisas
Tipo A
/ AUTO
/ AUTO
Tipo B Tipo A Tipo B
CM Eusp-1a(~121).p65
12/21/2007, 12:08 PM
82

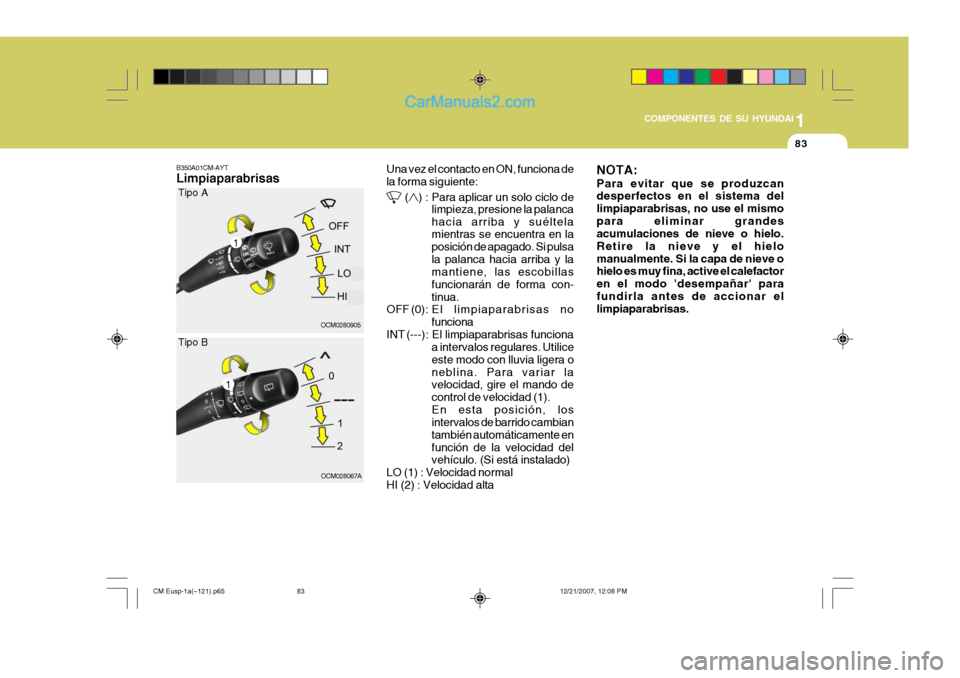

Page 93 of 327
1
COMPONENTES DE SU HYUNDAI
83
B350A01CM-AYT Limpiaparabrisas Una vez el contacto en ON, funciona de la forma siguiente:
() : Para aplicar un solo ciclo de
limpieza, presione la palanca hacia arriba y suéltela mientras se encuentra en la posición de apagado. Si pulsala palanca hacia arriba y la mantiene, las escobillas funcionarán de forma con-tinua.
OFF (0): E l limpiaparabrisas no
funciona
INT (---): El limpiaparabrisas funciona a intervalos regulares. Utiliceeste modo con lluvia ligera oneblina. Para variar la velocidad, gire el mando de control de velocidad (1).En esta posición, los intervalos de barrido cambian también automáticamente enfunción de la velocidad del vehículo. (Si está instalado)
LO (1) : Velocidad normal HI (2) : Velocidad alta NOTA: Para evitar que se produzcan desperfectos en el sistema del limpiaparabrisas, no use el mismopara eliminar grandes acumulaciones de nieve o hielo. Retire la nieve y el hielomanualmente. Si la capa de nieve o hielo es muy fina, active el calefactor en el modo 'desempañar' parafundirla antes de accionar el limpiaparabrisas.Tipo A
OCM0280905
OCM028067A
Tipo B
1
1
CM Eusp-1a(~121).p65
12/21/2007, 12:08 PM
83
Page 94 of 327
1COMPONENTES DE SU HYUNDAI
84
!ADVERTENCIA:
Cuando la llave de contacto se encuentra en la posición "ON" (de encendido) y el interruptor del limpiaparabrisas en la posición"AUTO", para no cortarse las manos, extreme las precauciones en los siguientes casos.
o Cuando toque el extremo superior del cristal del parabrisas orientado al sensor de lluvia.
o Cuando limpie con un trapo el
extremo superior del cristal delparabrisas.
o Cuando el cristal del parabrisas
vibre.
Cuando el interruptor dellimpiaparabrisas se fija en la posición"AUTO", el sensor de lluvia localizado en el extremo superior del cristal del parabrisas evalúa la intensidad con laque llueve para poder ajustar el intervalo operativo de las escobillas. Si el interriuptor de encendido estáactivado cuando el interruptor del limpiaparabrisas está en el modo AUTO o el limpiaparabrisas está en el modoAUTO cuando el se enciende el interruptor, o el mando mando de con- trol de vellocidad está hacia arribacuando el interruptor del limpiaparabrisas está en AUTO El limpiaparabrisas funcionará una vezpara realizar el autocomprobación del sistema. Lleve el mando del limpiaparabrisas a la posición OFF (0)cuando no lo utilice. NOTA: Si en el cristal del parabrisas se ha acumulado una gran cantidad denieve o hielo, las escobillas no podrán operar en condiciones normales hasta pasados 10 minutos.
OCM052300
Sensor de lluvia
OCM027071
B350B02CM-GYT Funcionamiento automático del limpiaparabrisas(Si está instalado)
Tipo A
OCM028071A
Tipo B
CM Eusp-1a(~121).p65
12/21/2007, 12:08 PM
84

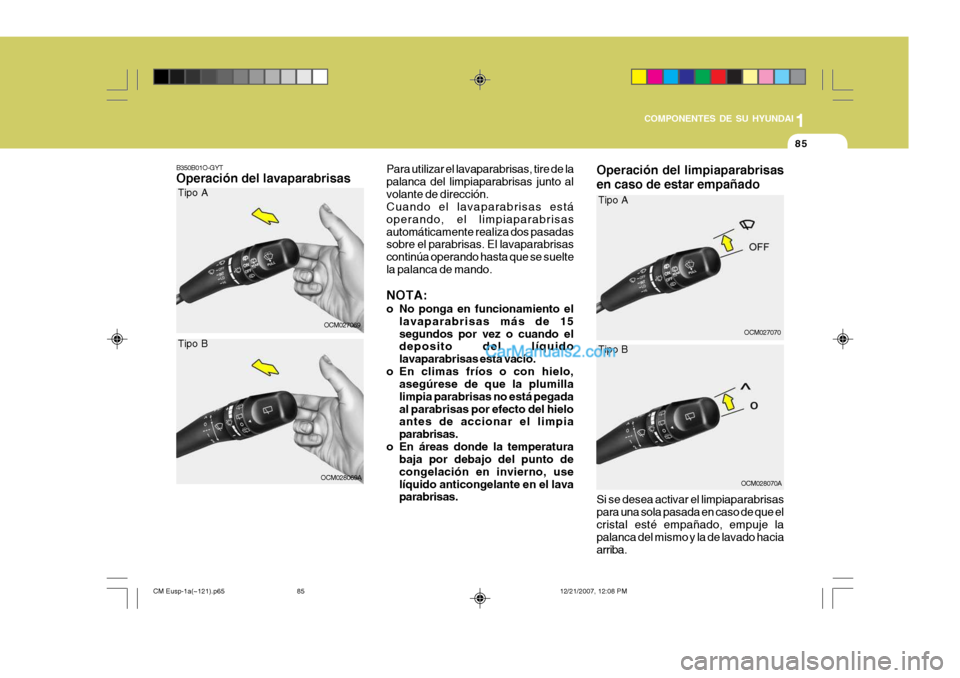

Page 95 of 327
1
COMPONENTES DE SU HYUNDAI
85
Operación del limpiaparabrisas en caso de estar empañado
B350B01O-GYT Operación del lavaparabrisas
Para utilizar el lavaparabrisas, tire de la palanca del limpiaparabrisas junto alvolante de dirección. Cuando el lavaparabrisas está operando, el limpiaparabrisasautomáticamente realiza dos pasadas sobre el parabrisas. El lavaparabrisas continúa operando hasta que se sueltela palanca de mando. NOTA:
o No ponga en funcionamiento el
lavaparabrisas más de 15 segundos por vez o cuando el deposito del líquido lavaparabrisas esta vacío.
o En climas fríos o con hielo, asegúrese de que la plumillalimpia parabrisas no está pegadaal parabrisas por efecto del hielo antes de accionar el limpia parabrisas.
o En áreas donde la temperatura baja por debajo del punto decongelación en invierno, uselíquido anticongelante en el lava parabrisas.
OCM027070
Tipo A
OCM028070A
Tipo B
Si se desea activar el limpiaparabrisas para una sola pasada en caso de que elcristal esté empañado, empuje la palanca del mismo y la de lavado hacia arriba.
OCM027069
Tipo A
OCM028069A
Tipo B
CM Eusp-1a(~121).p65
12/21/2007, 12:08 PM
85

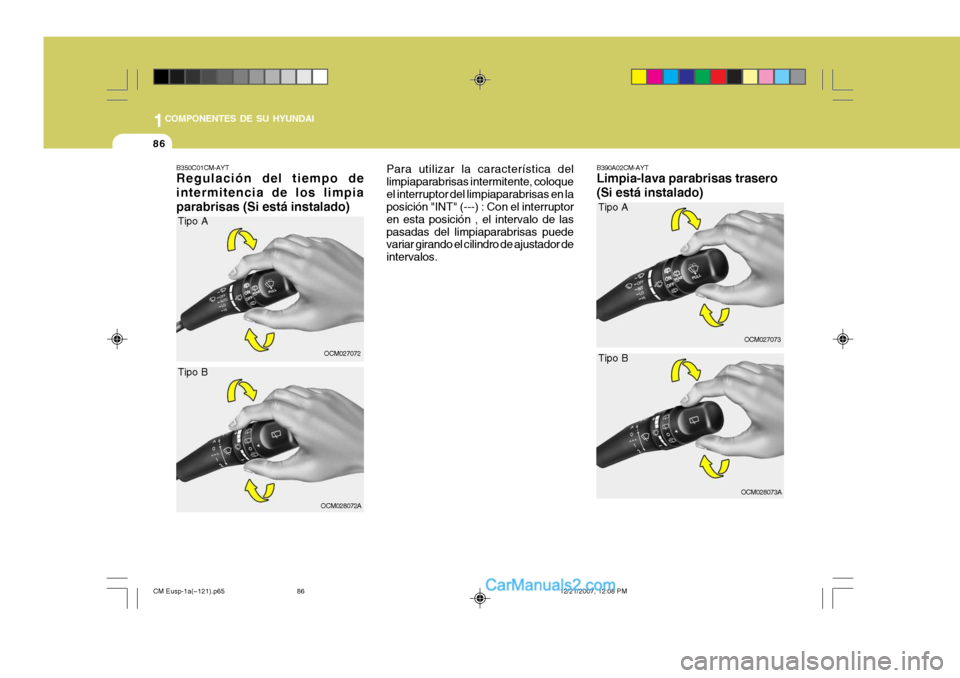

Page 96 of 327
1COMPONENTES DE SU HYUNDAI
86
B350C01CM-AYT Regulación del tiempo de intermitencia de los limpiaparabrisas (Si está instalado) Para utilizar la característica del limpiaparabrisas intermitente, coloqueel interruptor del limpiaparabrisas en la posición "INT" (---) : Con el interruptor en esta posición , el intervalo de laspasadas del limpiaparabrisas puede variar girando el cilindro de ajustador de intervalos.
OCM027072
Tipo A
OCM028072A
Tipo B B390A02CM-AYT Limpia-lava parabrisas trasero (Si está instalado)
OCM027073
Tipo A
OCM028073A
Tipo B
CM Eusp-1a(~121).p65
12/21/2007, 12:08 PM
86

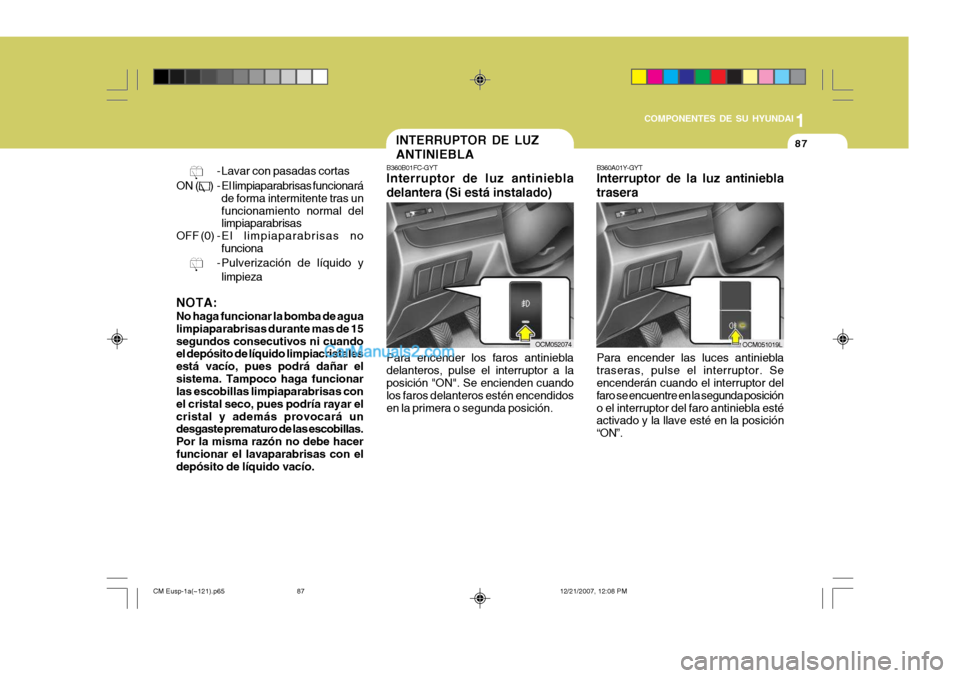

Page 97 of 327
1
COMPONENTES DE SU HYUNDAI
87
- Lavar con pasadas cortas
ON (
) - El limpiaparabrisas funcionará de forma intermitente tras un funcionamiento normal del limpiaparabrisas
OFF (0) - E l limpiaparabrisas no
funciona
- Pulverización de líquido y limpieza
NOTA: No haga funcionar la bomba de agua limpiaparabrisas durante mas de 15segundos consecutivos ni cuando el depósito de líquido limpiacristales está vacío, pues podrá dañar elsistema. Tampoco haga funcionar las escobillas limpiaparabrisas con el cristal seco, pues podría rayar elcristal y además provocará un desgaste prematuro de las escobillas. Por la misma razón no debe hacerfuncionar el lavaparabrisas con el depósito de líquido vacío. B360A01Y-GYT Interruptor de la luz antiniebla trasera Para encender las luces antiniebla traseras, pulse el interruptor. Se encenderán cuando el interruptor del faro se encuentre en la segunda posicióno el interruptor del faro antiniebla esté activado y la llave esté en la posición “ON”.
INTERRUPTOR DE LUZ ANTINIEBLA
B360B01FC-GYT Interruptor de luz antiniebla delantera (Si está instalado) Para encender los faros antiniebla delanteros, pulse el interruptor a la posición "ON". Se encienden cuando los faros delanteros estén encendidosen la primera o segunda posición.
OCM052074OCM051019L
CM Eusp-1a(~121).p65 12/21/2007, 12:08 PM
87

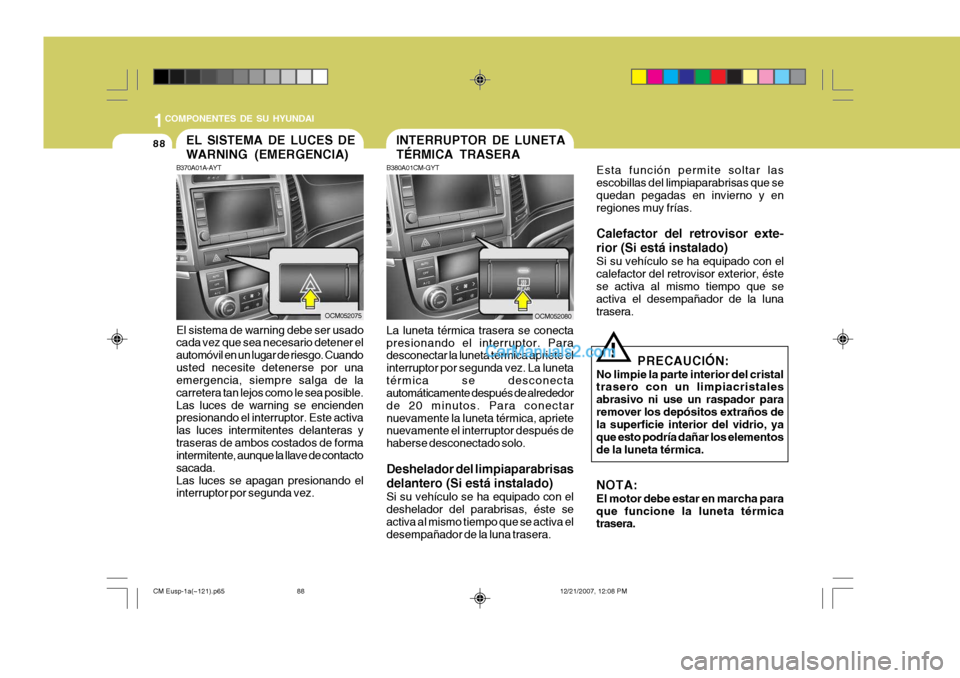

Page 98 of 327
1COMPONENTES DE SU HYUNDAI
88
OCM052080
INTERRUPTOR DE LUNETA TÉRMICA TRASERA
B380A01CM-GYT La luneta térmica trasera se conecta presionando el interruptor. Para desconectar la luneta térmica apriete el interruptor por segunda vez. La lunetatérmica se desconecta automáticamente después de alrededor de 20 minutos. Para conectarnuevamente la luneta térmica, apriete nuevamente el interruptor después de haberse desconectado solo. Deshelador del limpiaparabrisas delantero (Si está instalado) Si su vehículo se ha equipado con el deshelador del parabrisas, éste se activa al mismo tiempo que se activa eldesempañador de la luna trasera. PRECAUCIÓN:
No limpie la parte interior del cristal trasero con un limpiacristales abrasivo ni use un raspador pararemover los depósitos extraños de la superficie interior del vidrio, ya que esto podría dañar los elementosde la luneta térmica. NOTA: El motor debe estar en marcha para que funcione la luneta térmica trasera.
!
Esta función permite soltar las escobillas del limpiaparabrisas que se quedan pegadas en invierno y enregiones muy frías. Calefactor del retrovisor exte- rior (Si está instalado) Si su vehículo se ha equipado con el calefactor del retrovisor exterior, éstese activa al mismo tiempo que se activa el desempañador de la luna trasera.
EL SISTEMA DE LUCES DE WARNING (EMERGENCIA)
B370A01A-AYT El sistema de warning debe ser usado cada vez que sea necesario detener el automóvil en un lugar de riesgo. Cuandousted necesite detenerse por una emergencia, siempre salga de la carretera tan lejos como le sea posible.Las luces de warning se encienden presionando el interruptor. Este activa las luces intermitentes delanteras ytraseras de ambos costados de forma intermitente, aunque la llave de contacto sacada.Las luces se apagan presionando el interruptor por segunda vez.
OCM052075
CM Eusp-1a(~121).p65 12/21/2007, 12:08 PM
88

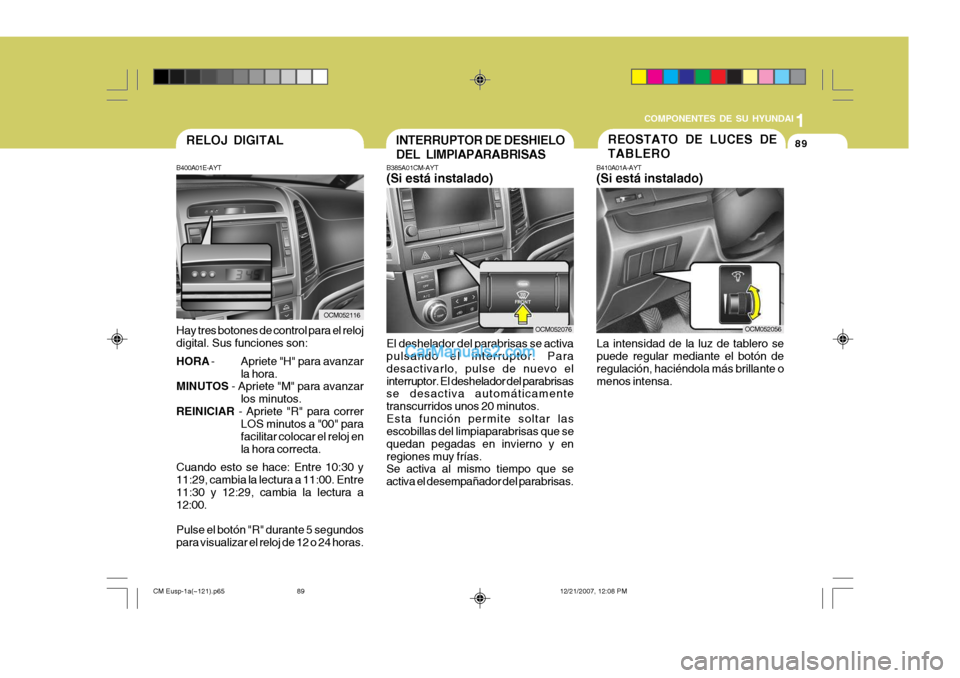

Page 99 of 327
1
COMPONENTES DE SU HYUNDAI
89
OCM052116
B400A01E-AYT Hay tres botones de control para el reloj digital. Sus funciones son: HORA
- Apriete "H" para avanzar
la hora.
MINUTOS - Apriete "M" para avanzar
los minutos.
REINICIAR - Apriete "R" para correr
LOS minutos a "00" para facilitar colocar el reloj enla hora correcta.
Cuando esto se hace: Entre 10:30 y11:29, cambia la lectura a 11:00. Entre 11:30 y 12:29, cambia la lectura a 12:00. Pulse el botón "R" durante 5 segundos para visualizar el reloj de 12 o 24 horas. RELOJ DIGITALB385A01CM-AYT (Si está instalado) El deshelador del parabrisas se activa pulsando el interruptor. Para desactivarlo, pulse de nuevo elinterruptor. El deshelador del parabrisas se desactiva automáticamente transcurridos unos 20 minutos.Esta función permite soltar las escobillas del limpiaparabrisas que se quedan pegadas en invierno y enregiones muy frías. Se activa al mismo tiempo que se activa el desempañador del parabrisas.
INTERRUPTOR DE DESHIELO DEL LIMPIAPARABRISAS
REOSTATO DE LUCES DE TABLERO
B410A01A-AYT (Si está instalado)
La intensidad de la luz de tablero se puede regular mediante el botón de regulación, haciéndola más brillante omenos intensa.
OCM052076OCM052056
CM Eusp-1a(~121).p65 12/21/2007, 12:08 PM
89

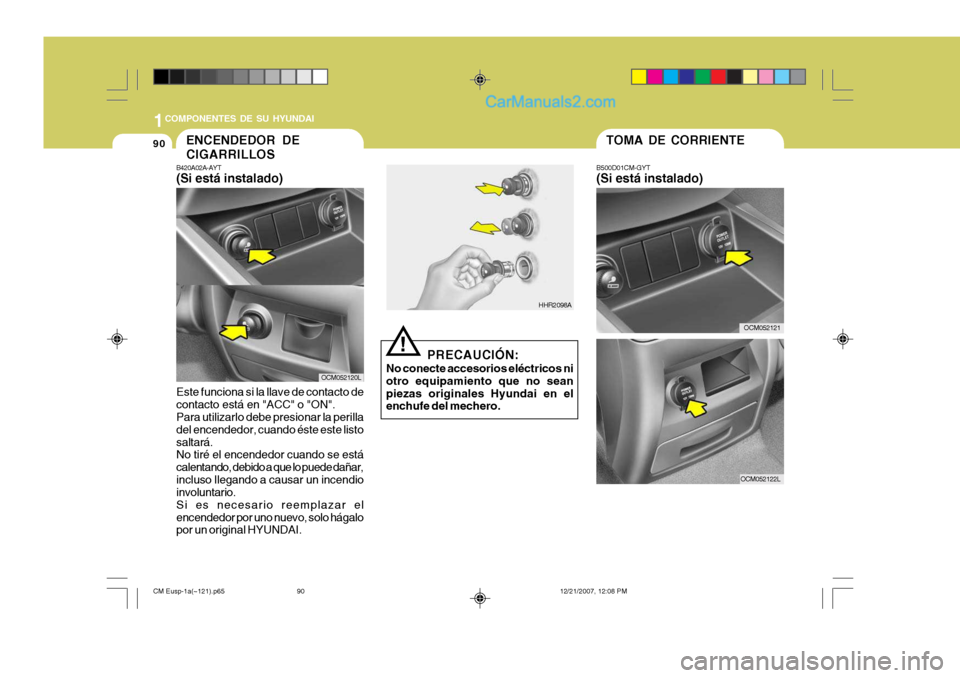

Page 100 of 327
1COMPONENTES DE SU HYUNDAI
90TOMA DE CORRIENTE
B500D01CM-GYT (Si está instalado)
PRECAUCIÓN:
No conecte accesorios eléctricos ni otro equipamiento que no seanpiezas originales Hyundai en el enchufe del mechero.
!
HHR2098A
OCM052121
OCM052122L
B420A02A-AYT (Si está instalado)
Este funciona si la llave de contacto de contacto está en "ACC" o "ON". Para utilizarlo debe presionar la perilla del encendedor, cuando éste este listosaltará. No tiré el encendedor cuando se está calentando, debido a que lo puede dañar,incluso llegando a causar un incendio involuntario. Si es necesario reemplazar elencendedor por uno nuevo, solo hágalo por un original HYUNDAI. ENCENDEDOR DE CIGARRILLOS
OCM052120L
CM Eusp-1a(~121).p65
12/21/2007, 12:08 PM
90
