1
COMPONENTES DE SU HYUNDAI

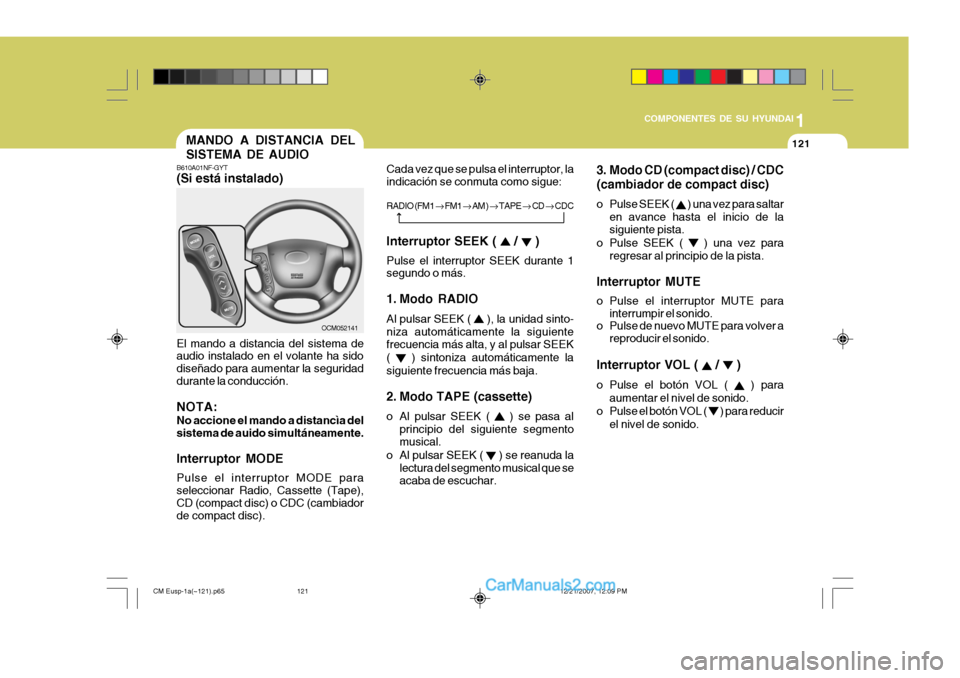

121MANDO A DISTANCIA DEL SISTEMA DE AUDIO
3. Modo CD (compact disc) / CDC(cambiador de compact disc)
o Pulse SEEK (
) una vez para saltar
en avance hasta el inicio de la siguiente pista.
o Pulse SEEK (
) una vez para
regresar al principio de la pista.
Interruptor MUTE
o Pulse el interruptor MUTE para interrumpir el sonido.
o Pulse de nuevo MUTE para volver a
reproducir el sonido.
Interruptor VOL (
/ )
o Pulse el botón VOL (
) para
aumentar el nivel de sonido.
o Pulse el botón VOL (
) para reducir
el nivel de sonido.
OCM052141
B610A01NF-GYT (Si está instalado)
Cada vez que se pulsa el interruptor, la indicación se conmuta como sigue: RADIO (FM1
FM1 AM ) TAPE CD CDC
Interruptor SEEK (
/ )
Pulse el interruptor SEEK durante 1 segundo o más.
1. Modo RADIO Al pulsar SEEK (
), la unidad sinto-
niza automáticamente la siguiente frecuencia más alta, y al pulsar SEEK (
) sintoniza automáticamente la
siguiente frecuencia más baja.
2. Modo TAPE (cassette)
o Al pulsar SEEK (
) se pasa al
principio del siguiente segmento musical.
o Al pulsar SEEK (
) se reanuda la
lectura del segmento musical que se acaba de escuchar.
El mando a distancia del sistema de audio instalado en el volante ha sido diseñado para aumentar la seguridaddurante la conducción. NOTA: No accione el mando a distancìa del sistema de auido simultáneamente. Interruptor MODE Pulse el interruptor MODE para seleccionar Radio, Cassette (Tape), CD (compact disc) o CDC (cambiador de compact disc).
CM Eusp-1a(~121).p65
12/21/2007, 12:09 PM
121

1COMPONENTES DE SU HYUNDAI

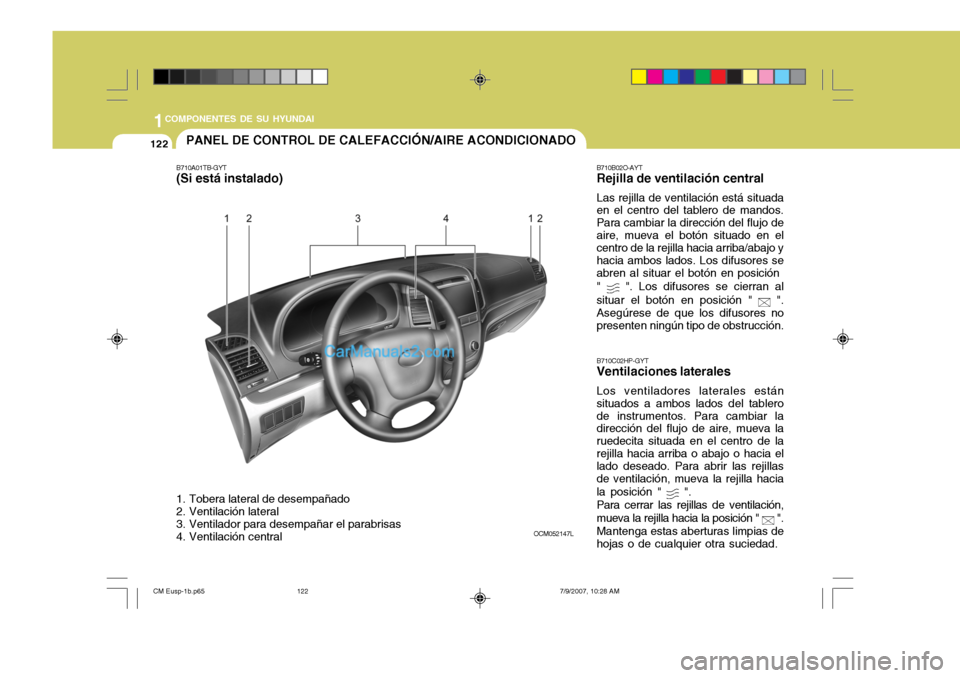

122PANEL DE CONTROL DE CALEFACCIÓN/AIRE ACONDICIONADO
B710A01TB-GYT (Si está instalado)
1. Tobera lateral de desempañado
2. Ventilación lateral
3. Ventilador para desempañar el parabrisas
4. Ventilación central OCM052147LB710B02O-AYT Rejilla de ventilación central Las rejilla de ventilación está situada en el centro del tablero de mandos. Para cambiar la dirección del flujo deaire, mueva el botón situado en el centro de la rejilla hacia arriba/abajo y hacia ambos lados. Los difusores seabren al situar el botón en posición "
". Los difusores se cierran al
situar el botón en posición "
".
Asegúrese de que los difusores no presenten ningún tipo de obstrucción. B710C02HP-GYT Ventilaciones laterales Los ventiladores laterales están situados a ambos lados del tablerode instrumentos. Para cambiar la dirección del flujo de aire, mueva la ruedecita situada en el centro de larejilla hacia arriba o abajo o hacia el lado deseado. Para abrir las rejillas de ventilación, mueva la rejilla hacia la posición "
".
Para cerrar las rejillas de ventilación, mueva la rejilla hacia la posición "
".
Mantenga estas aberturas limpias de hojas o de cualquier otra suciedad.
CM Eusp-1b.p65 7/9/2007, 10:28 AM
122

1
COMPONENTES DE SU HYUNDAI
123123

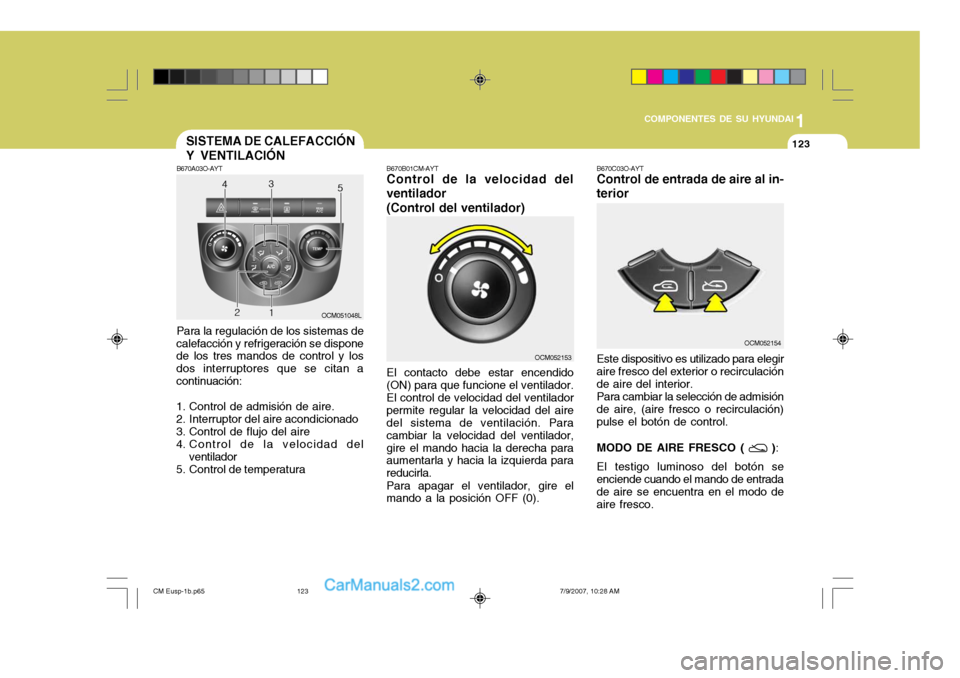

B670A03O-AYT Para la regulación de los sistemas de
calefacción y refrigeración se dispone de los tres mandos de control y los dos interruptores que se citan acontinuación:
1. Control de admisión de aire.
2. Interruptor del aire acondicionado
3. Control de flujo del aire
4. Control de la velocidad del
ventilador
5. Control de temperatura B670B01CM-AYT Control de la velocidad del ventilador (Control del ventilador) El contacto debe estar encendido (ON) para que funcione el ventilador.El control de velocidad del ventiladorpermite regular la velocidad del aire del sistema de ventilación. Para cambiar la velocidad del ventilador,gire el mando hacia la derecha para aumentarla y hacia la izquierda para reducirla. Para apagar el ventilador, gire el mando a la posición OFF (0).
SISTEMA DE CALEFACCIÓN Y VENTILACIÓN
B670C03O-AYT Control de entrada de aire al in-
terior
Este dispositivo es utilizado para elegir
aire fresco del exterior o recirculación de aire del interior.
Para cambiar la selección de admisión
de aire, (aire fresco o recirculación) pulse el botón de control.
MODO DE AIRE FRESCO (
) :
El testigo luminoso del botón se
enciende cuando el mando de entrada de aire se encuentra en el modo deaire fresco.
OCM051048L
OCM052153OCM052154
CM Eusp-1b.p65
7/9/2007, 10:28 AM
123

1COMPONENTES DE SU HYUNDAI
124
MODO DE RECIRCULACIÓN ( )
:
La lámpara indicadora del botón estará iluminada cuando la recirculación de aire haya sido seleccionada. Cuando sea seleccionada la opción de aire fresco, el aire entrará en el vehículo y será calentado o enfriado según hayan sido seleccionados losrespectivos controles. Con la opción de aire recirculante seleccionada, el aire procedente del interior del habitáculo es introducidoen el sistema y enfriado o calentadosegún haya sido seleccionado en loscontroles. NOTA: Si usted nota que después de una aplicación prolongada del sistema de calefacción en la posición "
", el parabrisa y/o los vidrios
laterales comienzan a empañarse y el aire se siente usado. En complemento a un uso prolongadodel aire acondicionado en la posición "
" produce que el
aire interior se pone excesivamente seco. B670D01L-GYT Control de flujo de aire Este se utiliza para dirigir el flujo del
aire. El aire puede dirigirse al piso, a las salidas del tablero, al parabrisas.Cinco son los símbolos:
Cara, Dos niveles, Piso, Piso y
Desempañado, Desempañado.
Cara
Seleccionando "Cara", el aire saldrá a
la altura de la cara. OCM052105
OCM052156
OCM052113
CM Eusp-1b.p65 7/9/2007, 10:28 AM
124

1
COMPONENTES DE SU HYUNDAI
125125

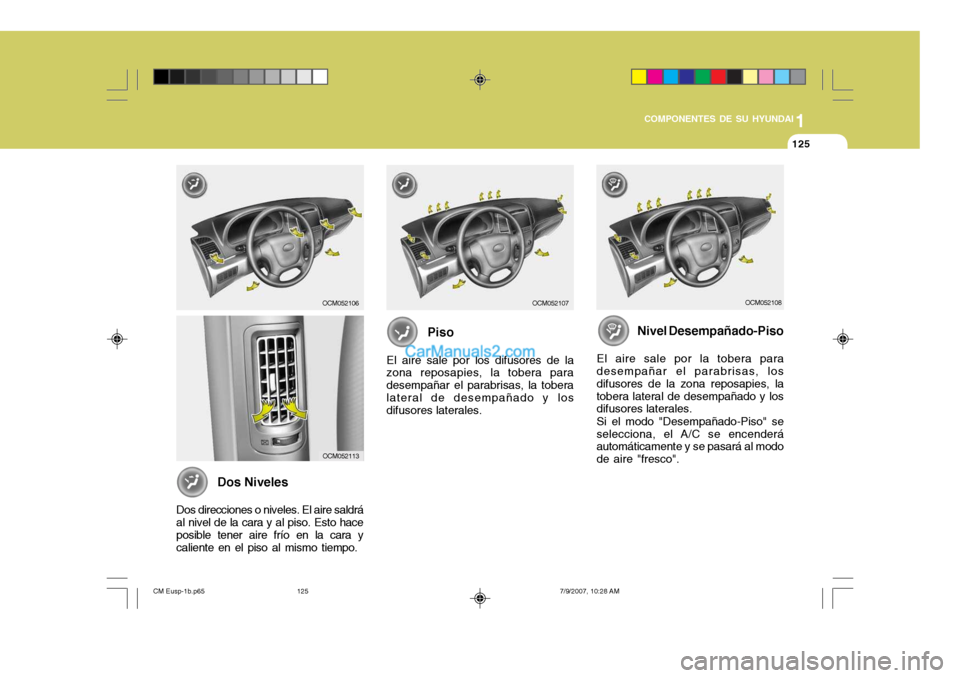

Dos Niveles
Dos direcciones o niveles. El aire saldrá al nivel de la cara y al piso. Esto haceposible tener aire frío en la cara y caliente en el piso al mismo tiempo. Piso
El aire sale por los difusores de la
zona reposapies, la tobera para desempañar el parabrisas, la toberalateral de desempañado y los difusores laterales.
Nivel Desempañado-Piso
El aire sale por la tobera para desempañar el parabrisas, los difusores de la zona reposapies, latobera lateral de desempañado y los difusores laterales. Si el modo "Desempañado-Piso" se selecciona, el A/C se encenderá automáticamente y se pasará al modo de aire "fresco".
OCM052106OCM052107OCM052108
OCM052113
CM Eusp-1b.p65 7/9/2007, 10:28 AM
125

1COMPONENTES DE SU HYUNDAI

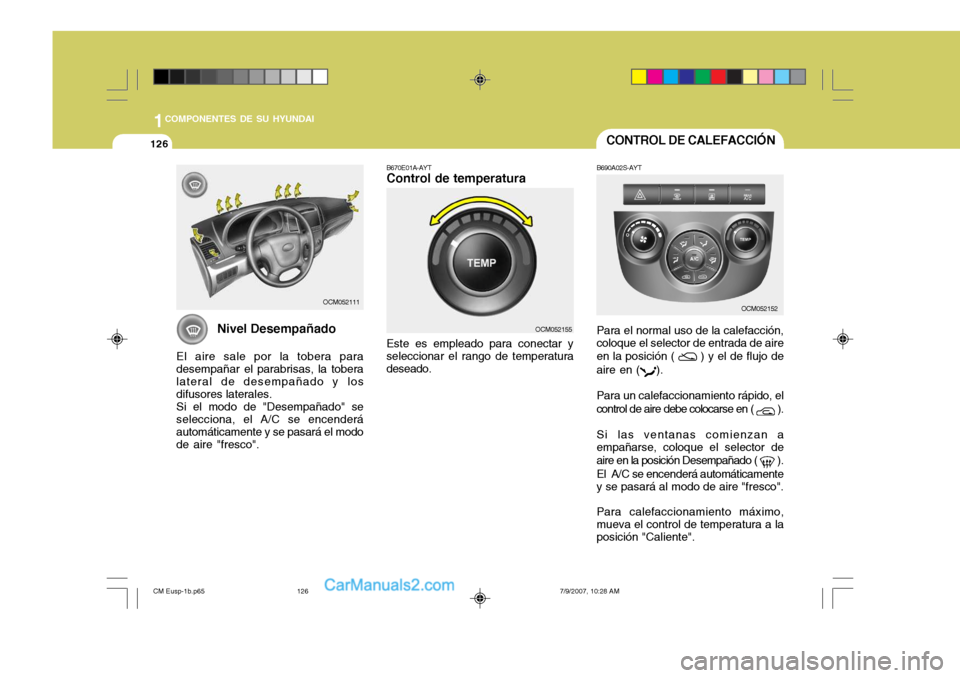

126CONTROL DE CALEFACCIÓN
B670E01A-AYT Control de temperatura Este es empleado para conectar y seleccionar el rango de temperatura deseado. B690A02S-AYT Para el normal uso de la calefacción, coloque el selector de entrada de aire en la posición (
) y el de flujo de
aire en (
).
Para un calefaccionamiento rápido, el control de aire debe colocarse en (
).
Si las ventanas comienzan a empañarse, coloque el selector de aire en la posición Desempañado (
).
El A/C se encenderá automáticamente y se pasará al modo de aire "fresco". Para calefaccionamiento máximo, mueva el control de temperatura a laposición "Caliente".
Nivel Desempañado
El aire sale por la tobera paradesempañar el parabrisas, la toberalateral de desempañado y los difusores laterales. Si el modo de "Desempañado" se selecciona, el A/C se encenderá automáticamente y se pasará el modo de aire "fresco". OCM052155
OCM052111
OCM052152
CM Eusp-1b.p657/9/2007, 10:28 AM
126

1
COMPONENTES DE SU HYUNDAI
127127DESCONGELAR / DESEMPAÑAR
B700A01A-AYT Su Hyundai esta equipado con un
sistema de calefacción de dos niveles. Es posible tener aire frescoen el tablero y calefacción a los pies al mismo tiempo.
o Ponga el control en (
).
o Ponga el control en dos niveles
(
).
o Ponga el control de temperatura en la ubicación intermedia entre "Frío" y "Caliente". B710A01A-AYT Para operar el sistema de ventilación:
o Ponga el control de aire en (
).
o Ponga el control en la locación de
(
).
o Ajuste el ventilador a la velocidad deseada.
o Ponga el control de temperatura
entre "Frío" y "Caliente". B720A01CM-AYT Para descongelar o desempañar el parabrisas utilice el sistema de calefacción / ventilación. Para desempañar el interior del parabrisas:
o Sitúe el control del flujo de aire en la posición descongelar (
). (El
A/C se encenderá automáticamente y se pasará al modo de aire"fresco").
o Coloque el control de la temperatura en la posición deseada.
o Ajuste el ventilador a la velocidad
deseada.
CALEFACCIÓN A DOS NIVELES
VENTILACIÓN
OCM051035L OCM051040LOCM051037L
CM Eusp-1b.p65
7/9/2007, 10:28 AM
127

1COMPONENTES DE SU HYUNDAI
128
OCM051038L

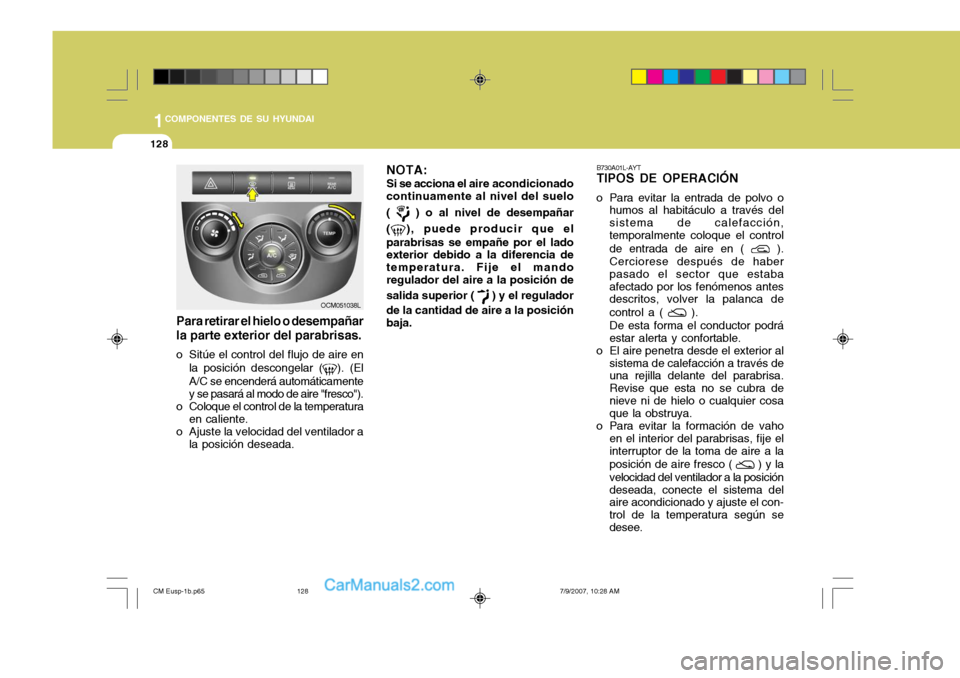

Para retirar el hielo o desempañar la parte exterior del parabrisas.
o Sitúe el control del flujo de aire en la posición descongelar (
). (El
A/C se encenderá automáticamente y se pasará al modo de aire "fresco").
o Coloque el control de la temperatura en caliente.
o Ajuste la velocidad del ventilador a la posición deseada. NOTA: Si se acciona el a
ire acondicionado
continuamente al nivel del suelo (
) o al nivel de desempañar
(
), puede producir que el
parabrisas se empañe por el lado exterior debido a la diferencia de temperatura. Fije el mandoregulador del aire a la posición de salida superior (
) y el regulador
de la cantidad de aire a la posición baja. B730A01L-AYT TIPOS DE OPERACIÓN
o Para evitar la entrada de polvo o humos al habitáculo a través del sistema de calefacción,temporalmente coloque el control de entrada de aire en (
).
Cerciorese después de haber pasado el sector que estabaafectado por los fenómenos antes descritos, volver la palanca de control a (
).
De esta forma el conductor podrá estar alerta y confortable.
o El aire penetra desde el exterior al
sistema de calefacción a través de una rejilla delante del parabrisa. Revise que esta no se cubra denieve ni de hielo o cualquier cosa que la obstruya.
o Para evitar la formación de vaho en el interior del parabrisas, fije elinterruptor de la toma de aire a la posición de aire fresco (
) y la
velocidad del ventilador a la posición deseada, conecte el sistema del aire acondicionado y ajuste el con- trol de la temperatura según sedesee.
CM Eusp-1b.p65 7/9/2007, 10:28 AM
128

1
COMPONENTES DE SU HYUNDAI

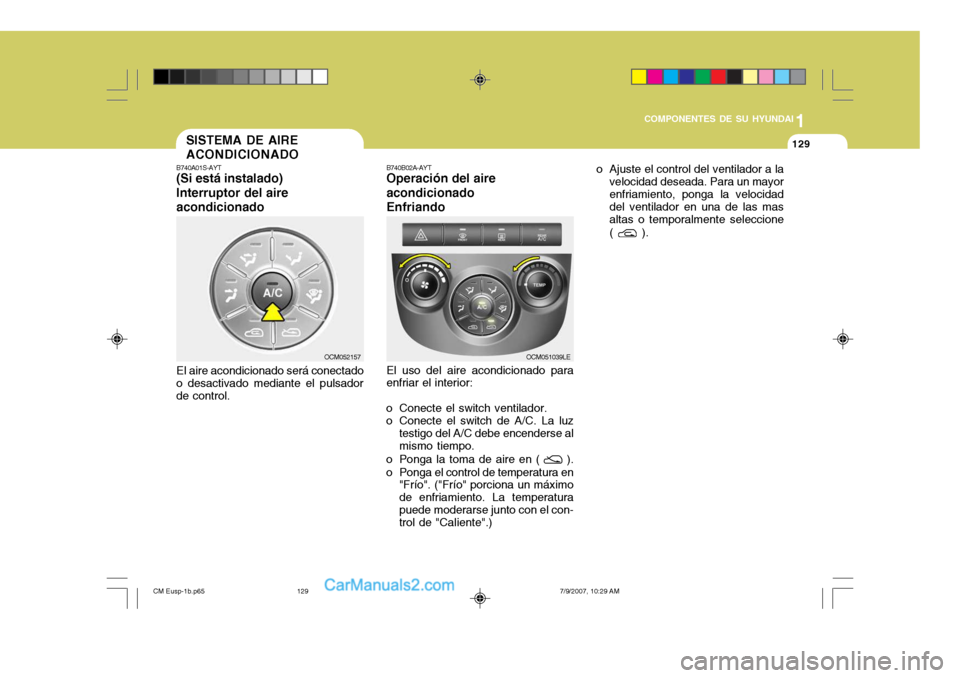

129129SISTEMA DE AIRE ACONDICIONADO
B740A01S-AYT (Si está instalado) Interruptor del aireacondicionado El aire acondicionado será conectado
o desactivado mediante el pulsador de control. B740B02A-AYT Operación del aire acondicionadoEnfriando El uso del aire acondicionado para enfriar el interior:
o Conecte el switch ventilador.
o Conecte el switch de A/C. La luz testigo del A/C debe encenderse al mismo tiempo.
o Ponga la toma de aire en (
).
o Ponga el control de temperatura en "Frío". ("Frío" porciona un máximo de enfriamiento. La temperaturapuede moderarse junto con el con- trol de "Caliente".) o Ajuste el control del ventilador a la
velocidad deseada. Para un mayor enfriamiento, ponga la velocidad del ventilador en una de las mas altas o temporalmente seleccione (
).
OCM051039LE
OCM052157
CM Eusp-1b.p65
7/9/2007, 10:29 AM
129

1COMPONENTES DE SU HYUNDAI
130

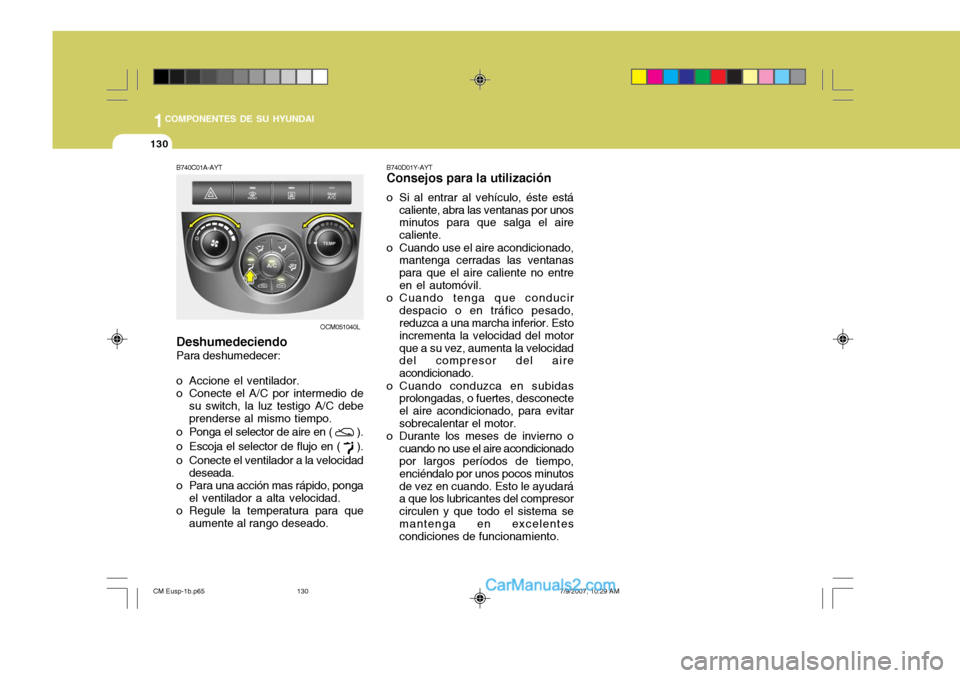

B740C01A-AYT Deshumedeciendo Para deshumedecer:
o Accione el ventilador.
o Conecte el A/C por intermedio de
su switch, la luz testigo A/C debeprenderse al mismo tiempo.
o Ponga el selector de aire en (
).
o Escoja el selector de flujo en (
).
o Conecte el ventilador a la velocidad deseada.
o Para una acción mas rápido, ponga el ventilador a alta velocidad.
o Regule la temperatura para que aumente al rango deseado. B740D01Y-AYT Consejos para la utilización
o Si al entrar al vehículo, éste está caliente, abra las ventanas por unos minutos para que salga el aire caliente.
o Cuando use el aire acondicionado, mantenga cerradas las ventanaspara que el aire caliente no entreen el automóvil.
o Cuando tenga que conducir despacio o en tráfico pesado, reduzca a una marcha inferior. Esto incrementa la velocidad del motorque a su vez, aumenta la velocidad del compresor del aire acondicionado.
o Cuando conduzca en subidas prolongadas, o fuertes, desconecteel aire acondicionado, para evitarsobrecalentar el motor.
o Durante los meses de invierno o cuando no use el aire acondicionado por largos períodos de tiempo, enciéndalo por unos pocos minutosde vez en cuando. Esto le ayudará a que los lubricantes del compresor circulen y que todo el sistema semantenga en excelentes condiciones de funcionamiento.
OCM051040L
CM Eusp-1b.p65
7/9/2007, 10:29 AM
130
