Hyundai Santa Fe 2010 Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
28
4

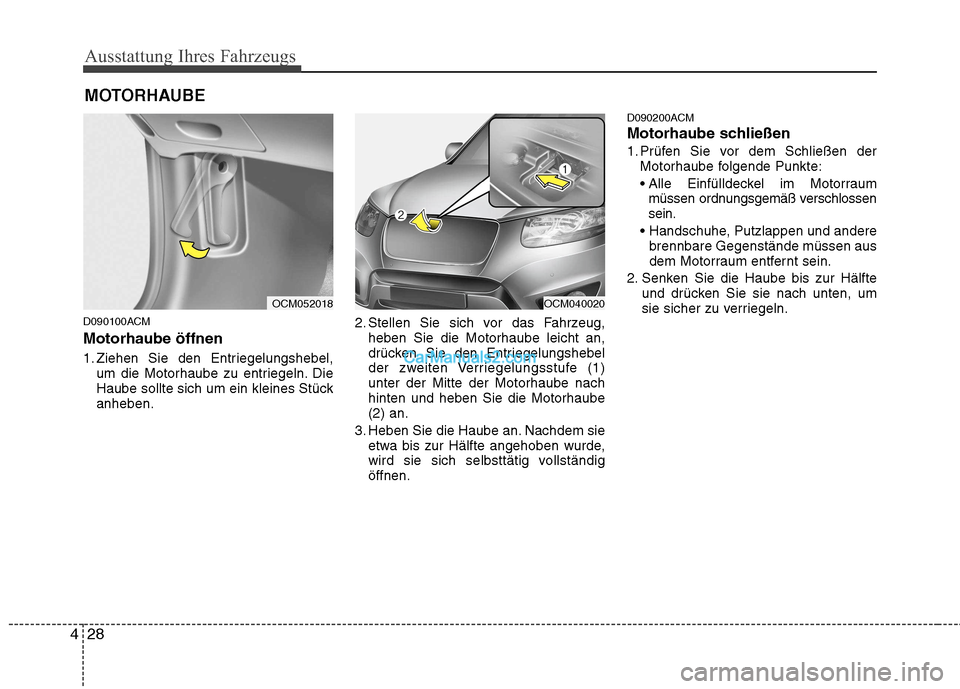

D090100ACM Motorhaube öffnen
1. Ziehen Sie den Entriegelungshebel,
um die Motorhaube zu entriegeln. Die
Haube sollte sich um ein kleines Stückanheben. 2. Stellen Sie sich vor das Fahrzeug,
heben Sie die Motorhaube leicht an,
drücken Sie den Entriegelungshebel
der zweiten Verriegelungsstufe (1)unter der Mitte der Motorhaube nachhinten und heben Sie die Motorhaube(2) an.
3. Heben Sie die Haube an. Nachdem sie etwa bis zur Hälfte angehoben wurde,
wird sie sich selbsttätig vollständigöffnen. D090200ACM
Motorhaube schließen
1. Prüfen Sie vor dem Schließen der
Motorhaube folgende Punkte:
müssen ordnungsgemäß verschlossen sein.
brennbare Gegenstände müssen aus
dem Motorraum entfernt sein.
2. Senken Sie die Haube bis zur Hälfte und drücken Sie sie nach unten, um
sie sicher zu verriegeln.
MOTORHAUBE
OCM052018OCM040020

429
Ausstattung Ihres Fahrzeugs

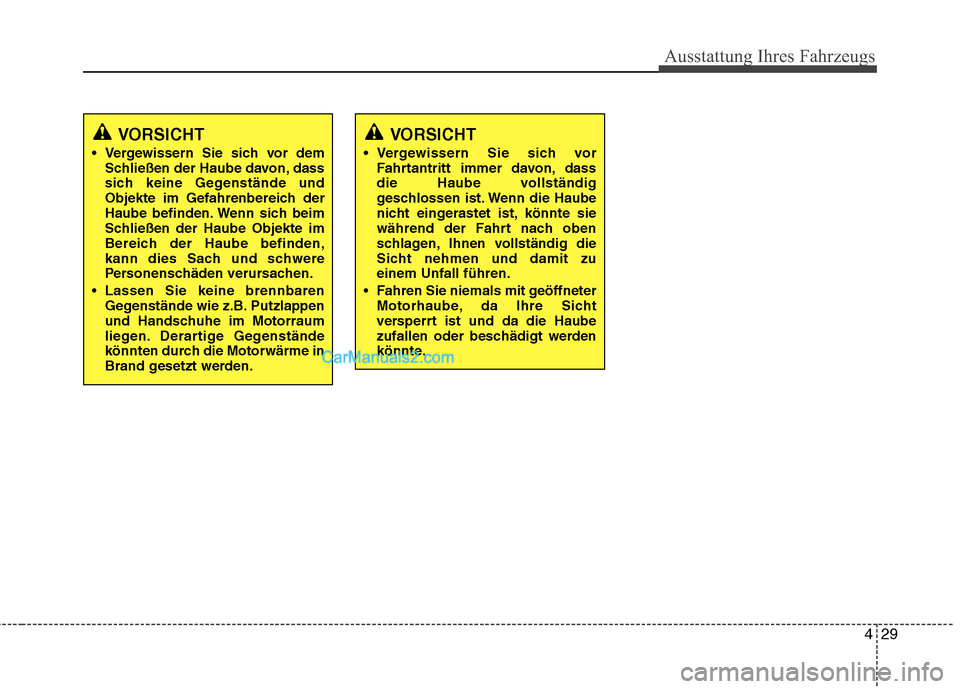

VORSICHT
Vergewissern Sie sich vor Fahrtantritt immer davon, dass
die Haube vollständig
geschlossen ist. Wenn die Haube
nicht eingerastet ist, könnte sie
während der Fahrt nach oben
schlagen, Ihnen vollständig die
Sicht nehmen und damit zueinem Unfall führen.
Fahren Sie niemals mit geöffneter Motorhaube, da Ihre Sicht
versperrt ist und da die Haube
zufallen oder beschädigt werden
könnte.VORSICHT
Vergewissern Sie sich vor dem Schließen der Haube davon, dass
sich keine Gegenstände und
Objekte im Gefahrenbereich der
Haube befinden. Wenn sich beim
Schließen der Haube Objekte im
Bereich der Haube befinden,
kann dies Sach und schwere
Personenschäden verursachen.
Lassen Sie keine brennbaren Gegenstände wie z.B. Putzlappen
und Handschuhe im Motorraum
liegen. Derartige Gegenstände
könnten durch die Motorwärme in
Brand gesetzt werden.

Ausstattung Ihres Fahrzeugs
30
4

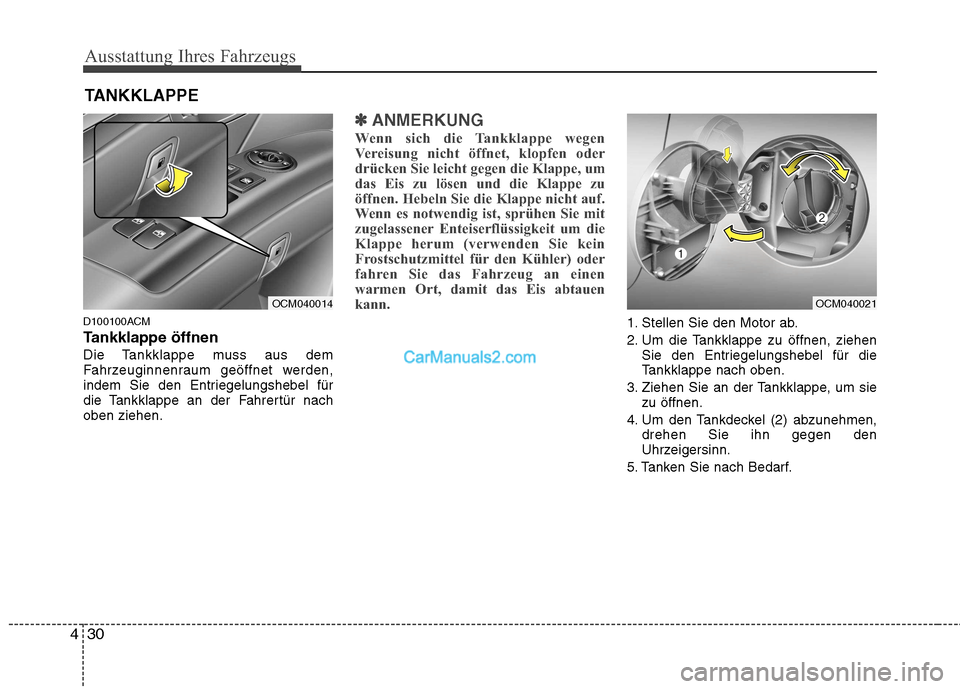

D100100ACM
Tankklappe öffnen
Die Tankklappe muss aus dem
Fahrzeuginnenraum geöffnet werden,
indem Sie den Entriegelungshebel für
die Tankklappe an der Fahrertür nachoben ziehen.
✽✽
ANMERKUNG
Wenn sich die Tankklappe wegen
Vereisung nicht öffnet, klopfen oder
drücken Sie leicht gegen die Klappe, um
das Eis zu lösen und die Klappe zu
öffnen. Hebeln Sie die Klappe nicht auf.
Wenn es notwendig ist, sprühen Sie mit
zugelassener Enteiserflüssigkeit um die
Klappe herum (verwenden Sie kein
Frostschutzmittel für den Kühler) oder
fahren Sie das Fahrzeug an einen
warmen Ort, damit das Eis abtauen
kann.
1. Stellen Sie den Motor ab.
2. Um die Tankklappe zu öffnen, ziehen Sie den Entriegelungshebel für die
Tankklappe nach oben.
3. Ziehen Sie an der Tankklappe, um sie zu öffnen.
4. Um den Tankdeckel (2) abzunehmen, drehen Sie ihn gegen den
Uhrzeigersinn.
5. Tanken Sie nach Bedarf.
TANKKLAPPE
OCM040014OCM040021

431
Ausstattung Ihres Fahrzeugs

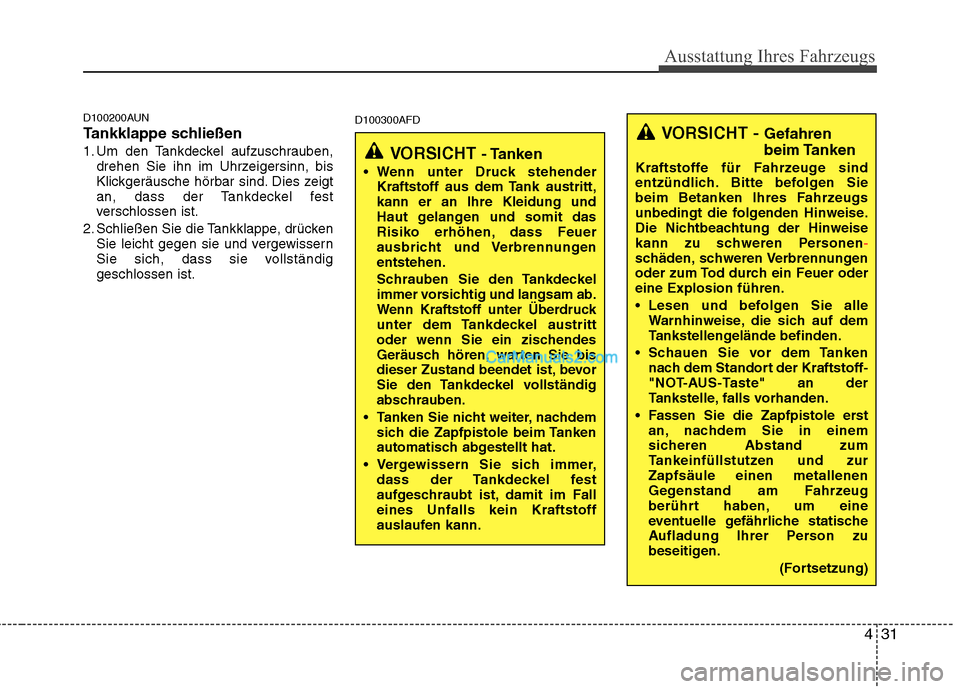

D100200AUN
Tankklappe schließen
1. Um den Tankdeckel aufzuschrauben,drehen Sie ihn im Uhrzeigersinn, bis
Klickgeräusche hörbar sind. Dies zeigt
an, dass der Tankdeckel fest
verschlossen ist.
2. Schließen Sie die Tankklappe, drücken Sie leicht gegen sie und vergewissern
Sie sich, dass sie vollständiggeschlossen ist. D100300AFD
VORSICHT
- Tanken
Wenn unter Druck stehender Kraftstoff aus dem Tank austritt, kann er an Ihre Kleidung und
Haut gelangen und somit das
Risiko erhöhen, dass Feuer
ausbricht und Verbrennungenentstehen.
Schrauben Sie den Tankdeckel
immer vorsichtig und langsam ab.
Wenn Kraftstoff unter Überdruck
unter dem Tankdeckel austritt
oder wenn Sie ein zischendes
Geräusch hören, warten Sie bis
dieser Zustand beendet ist, bevor
Sie den Tankdeckel vollständig
abschrauben.
Tanken Sie nicht weiter, nachdem sich die Zapfpistole beim Tanken
automatisch abgestellt hat.
Vergewissern Sie sich immer, dass der Tankdeckel fest
aufgeschraubt ist, damit im Falleines Unfalls kein Kraftstoff
auslaufen kann.
VORSICHT - Gefahren
beim Tanken
Kraftstoffe für Fahrzeuge sind
entzündlich. Bitte befolgen Sie
beim Betanken Ihres Fahrzeugs
unbedingt die folgenden Hinweise.
Die Nichtbeachtung der Hinweise
kann zu schweren Personen
-schäden, schweren Verbrennungen
oder zum Tod durch ein Feuer odereine Explosion führen.
Lesen und befolgen Sie alle Warnhinweise, die sich auf dem
Tankstellengelände befinden.
Schauen Sie vor dem Tanken nach dem Standort der Kraftstoff-
"NOT-AUS-Taste" an der
Tankstelle, falls vorhanden.
Fassen Sie die Zapfpistole erst an, nachdem Sie in einem
sicheren Abstand zum
Tankeinfüllstutzen und zurZapfsäule einen metallenen
Gegenstand am Fahrzeug
berührt haben, um eine
eventuelle gefährliche statische
Aufladung Ihrer Person zu
beseitigen.
(Fortsetzung)

Ausstattung Ihres Fahrzeugs
32
4

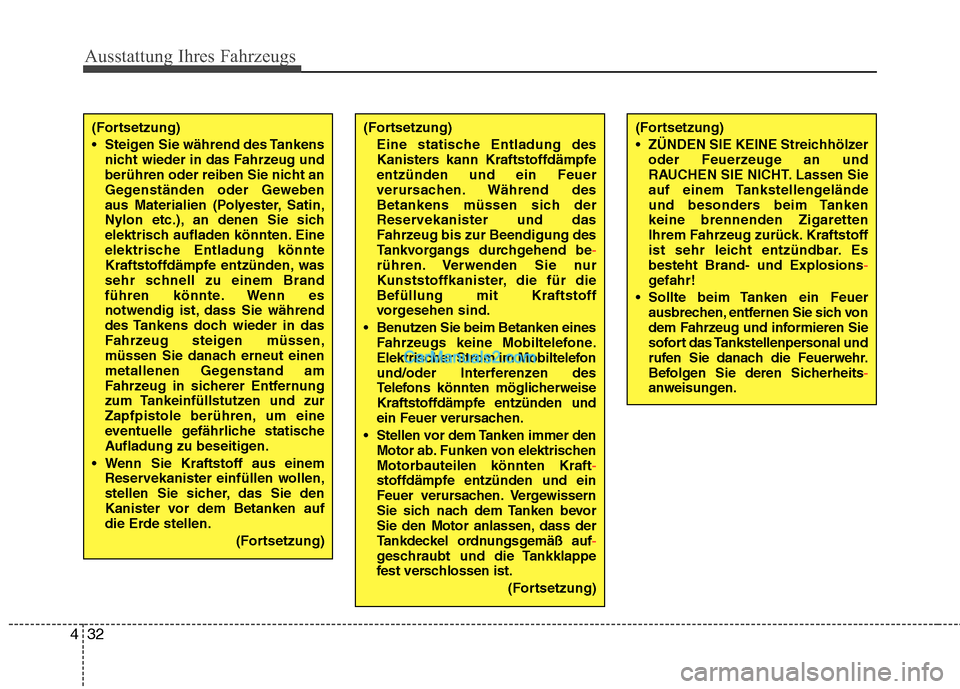

(Fortsetzung)
Steigen Sie während des Tankens
nicht wieder in das Fahrzeug und
berühren oder reiben Sie nicht an
Gegenständen oder Geweben
aus Materialien (Polyester, Satin,
Nylon etc.), an denen Sie sich
elektrisch aufladen könnten. Eine
elektrische Entladung könnte
Kraftstoffdämpfe entzünden, was
sehr schnell zu einem Brand
führen könnte. Wenn es
notwendig ist, dass Sie während
des Tankens doch wieder in das
Fahrzeug steigen müssen,
müssen Sie danach erneut einen
metallenen Gegenstand am
Fahrzeug in sicherer Entfernung
zum Tankeinfüllstutzen und zur
Zapfpistole berühren, um eine
eventuelle gefährliche statische
Aufladung zu beseitigen.
Wenn Sie Kraftstoff aus einem Reservekanister einfüllen wollen,
stellen Sie sicher, das Sie den
Kanister vor dem Betanken auf
die Erde stellen.
(Fortsetzung)(Fortsetzung)
ZÜNDEN SIE KEINE Streichhölzeroder Feuerzeuge an und
RAUCHEN SIE NICHT. Lassen Sie
auf einem Tankstellengelände
und besonders beim Tankenkeine brennenden Zigaretten
Ihrem Fahrzeug zurück. Kraftstoff
ist sehr leicht entzündbar. Esbesteht Brand- und Explosions
-gefahr!
Sollte beim Tanken ein Feuer ausbrechen, entfernen Sie sich von
dem Fahrzeug und informieren Sie
sofort das Tankstellenpersonal und
rufen Sie danach die Feuerwehr.
Befolgen Sie deren Sicherheits
-anweisungen.
(Fortsetzung)
Eine statische Entladung des
Kanisters kann Kraftstoffdämpfeentzünden und ein Feuer
verursachen. Während des
Betankens müssen sich der
Reservekanister und das
Fahrzeug bis zur Beendigung des
Tankvorgangs durchgehend be
-rühren. Verwenden Sie nur
Kunststoffkanister, die für dieBefüllung mit Kraftstoff
vorgesehen sind.
Benutzen Sie beim Betanken eines Fahrzeugs keine Mobiltelefone.
Elektrischer Strom im Mobiltelefon
und/oder Interferenzen des
Telefons könnten möglicherweise
Kraftstoffdämpfe entzünden und
ein Feuer verursachen.
Stellen vor dem Tanken immer den Motor ab. Funken von elektrischenMotorbauteilen könnten Kraft
-stoffdämpfe entzünden und ein
Feuer verursachen. Vergewissern
Sie sich nach dem Tanken bevor
Sie den Motor anlassen, dass der
Tankdeckel ordnungsgemäß auf
-geschraubt und die Tankklappe
fest verschlossen ist.
(Fortsetzung)

433
Ausstattung Ihres Fahrzeugs

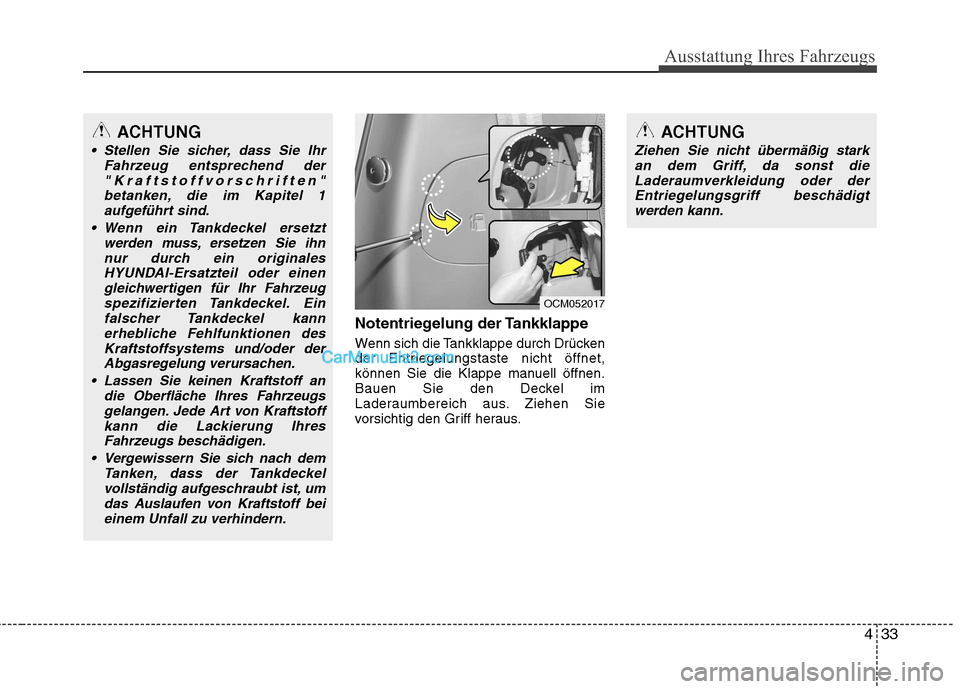

Notentriegelung der Tankklappe
Wenn sich die Tankklappe durch Drücken
der Entriegelungstaste nicht öffnet,
können Sie die Klappe manuell öffnen.
Bauen Sie den Deckel im
Laderaumbereich aus. Ziehen Sie
vorsichtig den Griff heraus.
ACHTUNG
Stellen Sie sicher, dass Sie IhrFahrzeug entsprechend der
"Kraftstoffvorschriften"betanken, die im Kapitel 1aufgeführt sind.
Wenn ein Tankdeckel ersetzt werden muss, ersetzen Sie ihnnur durch ein originalesHYUNDAI-Ersatzteil oder einen gleichwertigen für Ihr Fahrzeug
spezifizierten Tankdeckel. Einfalscher Tankdeckel kannerhebliche Fehlfunktionen desKraftstoffsystems und/oder der
Abgasregelung verursachen.
Lassen Sie keinen Kraftstoff an die Oberfläche Ihres Fahrzeugsgelangen. Jede Art von Kraftstoff kann die Lackierung Ihres
Fahrzeugs beschädigen.
Vergewissern Sie sich nach dem Tanken, dass der Tankdeckelvollständig aufgeschraubt ist, umdas Auslaufen von Kraftstoff bei
einem Unfall zu verhindern.
ACHTUNG
Ziehen Sie nicht übermäßig starkan dem Griff, da sonst die
Laderaumverkleidung oder der Entriegelungsgriff beschädigtwerden kann.
OCM052017

Ausstattung Ihres Fahrzeugs
34
4
D110000AUN

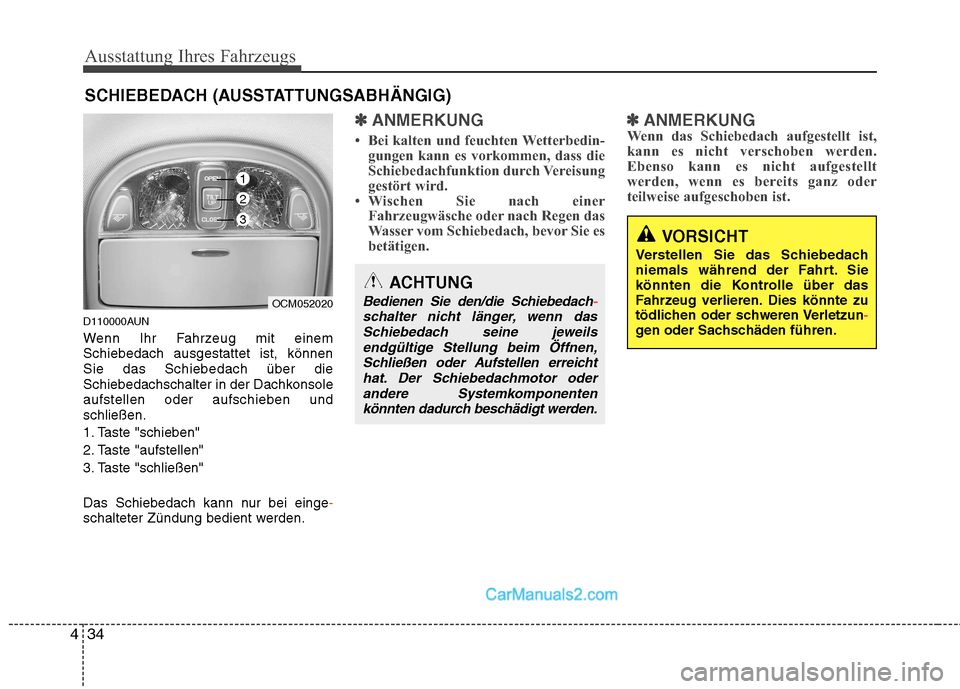

Wenn Ihr Fahrzeug mit einem Schiebedach ausgestattet ist, könnenSie das Schiebedach über die
Schiebedachschalter in der Dachkonsoleaufstellen oder aufschieben undschließen.
1. Taste "schieben"
2. Taste "aufstellen"
3. Taste "schließen"
Das Schiebedach kann nur bei einge
-schalteter Zündung bedient werden.
✽✽
ANMERKUNG
 Bei kalten und feuchten Wetterbedin- gungen kann es vorkommen, dass die
Schiebedachfunktion durch Vereisung
gestört wird.
 Wischen Sie nach einer
Fahrzeugwäsche oder nach Regen das
Wasser vom Schiebedach, bevor Sie es
betätigen. ✽✽
ANMERKUNG
Wenn das Schiebedach aufgestellt ist,
kann es nicht verschoben werden.
Ebenso kann es nicht aufgestellt
werden, wenn es bereits ganz oder
teilweise aufgeschoben ist.
SCHIEBEDACH (AUSSTATTUNGSABHÄNGIG)
ACHTUNG
Bedienen Sie den/die Schiebedach-schalter nicht länger, wenn das
Schiebedach seine jeweils
endgültige Stellung beim Öffnen,Schließen oder Aufstellen erreichthat. Der Schiebedachmotor oder
andere Systemkomponentenkönnten dadurch beschädigt werden.
VORSICHT
Verstellen Sie das Schiebedach
niemals während der Fahrt. Sie
könnten die Kontrolle über das
Fahrzeug verlieren. Dies könnte zu
tödlichen oder schweren Verletzun
-gen oder Sachschäden führen.
OCM052020
1
2
3

435
Ausstattung Ihres Fahrzeugs

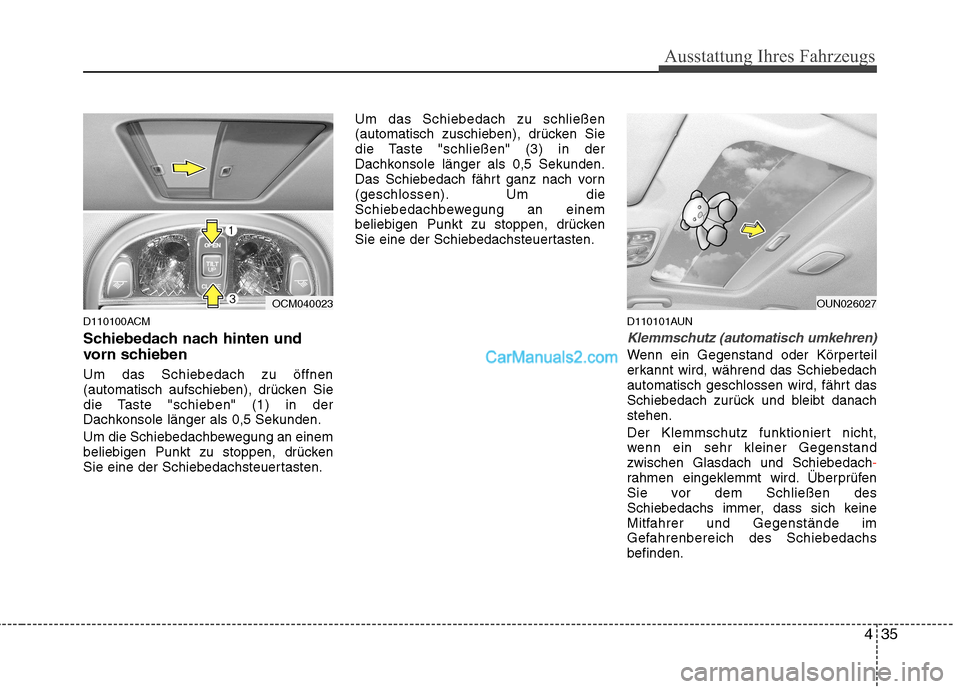

D110100ACM
Schiebedach nach hinten und
vorn schieben Um das Schiebedach zu öffnen
(automatisch aufschieben), drücken Sie
die Taste "schieben" (1) in der
Dachkonsole länger als 0,5 Sekunden.
Um die Schiebedachbewegung an einem
beliebigen Punkt zu stoppen, drücken
Sie eine der Schiebedachsteuertasten.Um das Schiebedach zu schließen
(automatisch zuschieben), drücken Sie
die Taste "schließen" (3) in der
Dachkonsole länger als 0,5 Sekunden.
Das Schiebedach fährt ganz nach vorn
(geschlossen). Um die
Schiebedachbewegung an einem
beliebigen Punkt zu stoppen, drücken
Sie eine der Schiebedachsteuertasten.
D110101AUN
Klemmschutz (automatisch umkehren)
Wenn ein Gegenstand oder Körperteil
erkannt wird, während das Schiebedach
automatisch geschlossen wird, fährt das
Schiebedach zurück und bleibt danachstehen.
Der Klemmschutz funktioniert nicht,
wenn ein sehr kleiner Gegenstandzwischen Glasdach und Schiebedach
-rahmen eingeklemmt wird. Überprüfen
Sie vor dem Schließen des
Schiebedachs immer, dass sich keine
Mitfahrer und Gegenstände im
Gefahrenbereich des Schiebedachsbefinden.
OCM040023OUN026027

Ausstattung Ihres Fahrzeugs
36
4

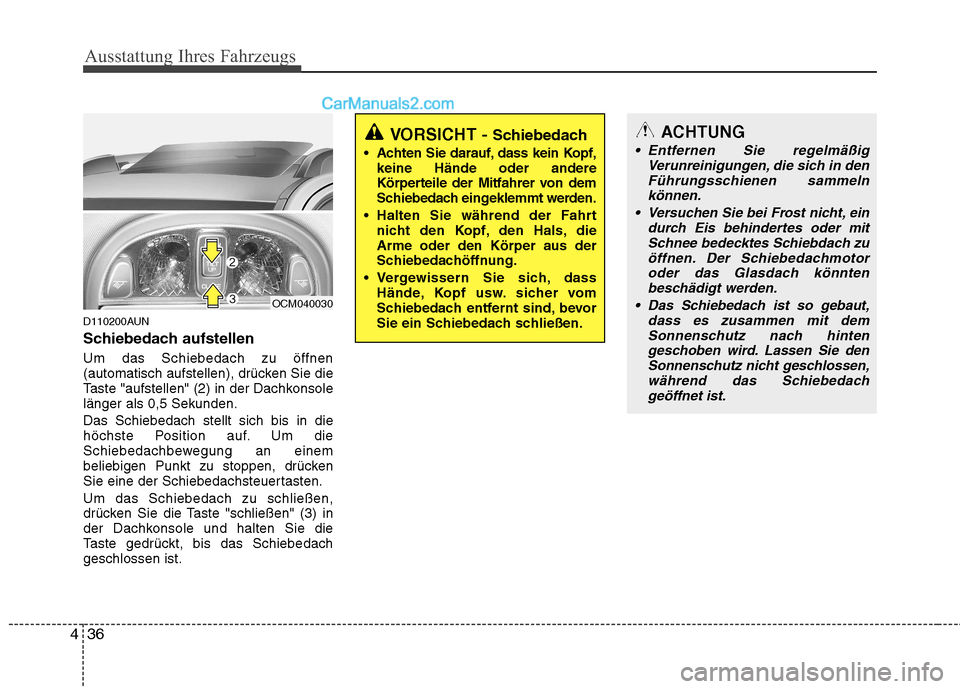

D110200AUN
Schiebedach aufstellen Um das Schiebedach zu öffnen
(automatisch aufstellen), drücken Sie die
Taste "aufstellen" (2) in der Dachkonsolelänger als 0,5 Sekunden. Das Schiebedach stellt sich bis in die
höchste Position auf. Um die
Schiebedachbewegung an einem
beliebigen Punkt zu stoppen, drücken
Sie eine der Schiebedachsteuertasten. Um das Schiebedach zu schließen,
drücken Sie die Taste "schließen" (3) in
der Dachkonsole und halten Sie die
Taste gedrückt, bis das Schiebedachgeschlossen ist.
VORSICHT - Schiebedach
Achten Sie darauf, dass kein Kopf, keine Hände oder andere
Körperteile der Mitfahrer von dem
Schiebedach eingeklemmt werden.
Halten Sie während der Fahrt nicht den Kopf, den Hals, dieArme oder den Körper aus der
Schiebedachöffnung.
Vergewissern Sie sich, dass Hände, Kopf usw. sicher vom
Schiebedach entfernt sind, bevor
Sie ein Schiebedach schließen.
OCM040030
ACHTUNG
Entfernen Sie regelmäßig
Verunreinigungen, die sich in den
Führungsschienen sammeln können.
Versuchen Sie bei Frost nicht, ein durch Eis behindertes oder mit
Schnee bedecktes Schiebdach zu öffnen. Der Schiebedachmotoroder das Glasdach könnten beschädigt werden.
Das Schiebedach ist so gebaut, dass es zusammen mit demSonnenschutz nach hintengeschoben wird. Lassen Sie den Sonnenschutz nicht geschlossen,
während das Schiebedachgeöffnet ist.

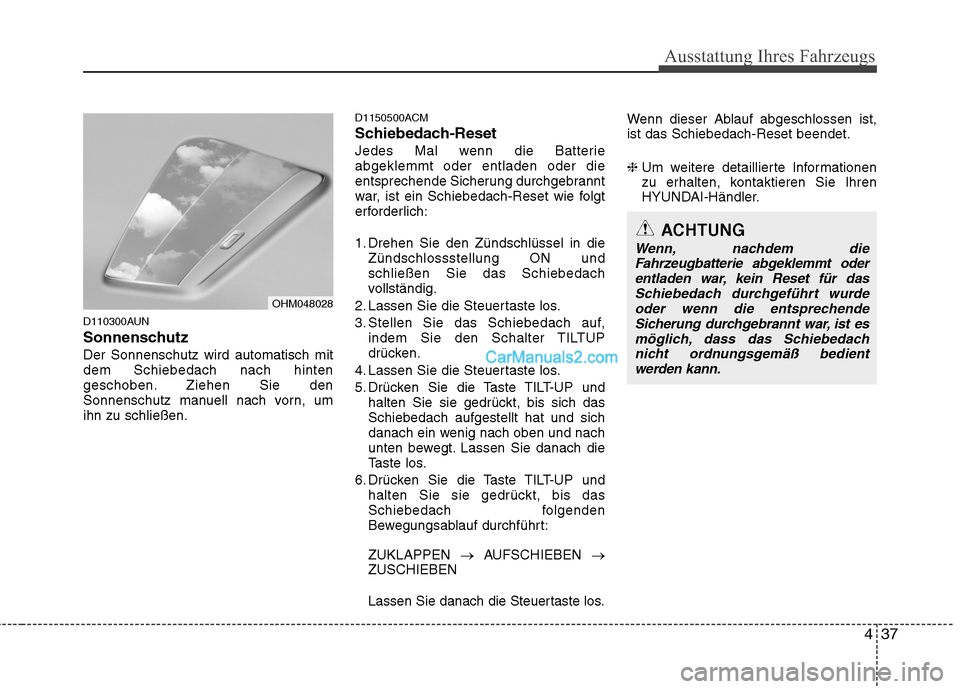

437
Ausstattung Ihres Fahrzeugs
D110300AUN
SonnenschutzDer Sonnenschutz wird automatisch mit dem Schiebedach nach hinten
geschoben. Ziehen Sie den
Sonnenschutz manuell nach vorn, umihn zu schließen.D1150500ACM
Schiebedach-Reset
Jedes Mal wenn die Batterie abgeklemmt oder entladen oder die
entsprechende Sicherung durchgebrannt
war, ist ein Schiebedach-Reset wie folgt
erforderlich:
1. Drehen Sie den Zündschlüssel in die
Zündschlossstellung ON und schließen Sie das Schiebedach
vollständig.
2. Lassen Sie die Steuertaste los.
3. Stellen Sie das Schiebedach auf, indem Sie den Schalter TILTUP
drücken.
4. Lassen Sie die Steuertaste los.
5. Drücken Sie die Taste TILT-UP und halten Sie sie gedrückt, bis sich das Schiebedach aufgestellt hat und sich
danach ein wenig nach oben und nach
unten bewegt. Lassen Sie danach die
Taste los.
6. Drücken Sie die Taste TILT-UP und halten Sie sie gedrückt, bis das
Schiebedach folgenden
Bewegungsablauf durchführt: ZUKLAPPEN AUFSCHIEBEN
ZUSCHIEBEN
Lassen Sie danach die Steuertaste los. Wenn dieser Ablauf abgeschlossen ist, ist das Schiebedach-Reset beendet. ❈
Um weitere detaillierte Informationen
zu erhalten, kontaktieren Sie Ihren
HYUNDAI-Händler.
OHM048028
ACHTUNG
Wenn, nachdem die
Fahrzeugbatterie abgeklemmt oderentladen war, kein Reset für das Schiebedach durchgeführt wurde
oder wenn die entsprechendeSicherung durchgebrannt war, ist es möglich, dass das Schiebedachnicht ordnungsgemäß bedient
werden kann.
