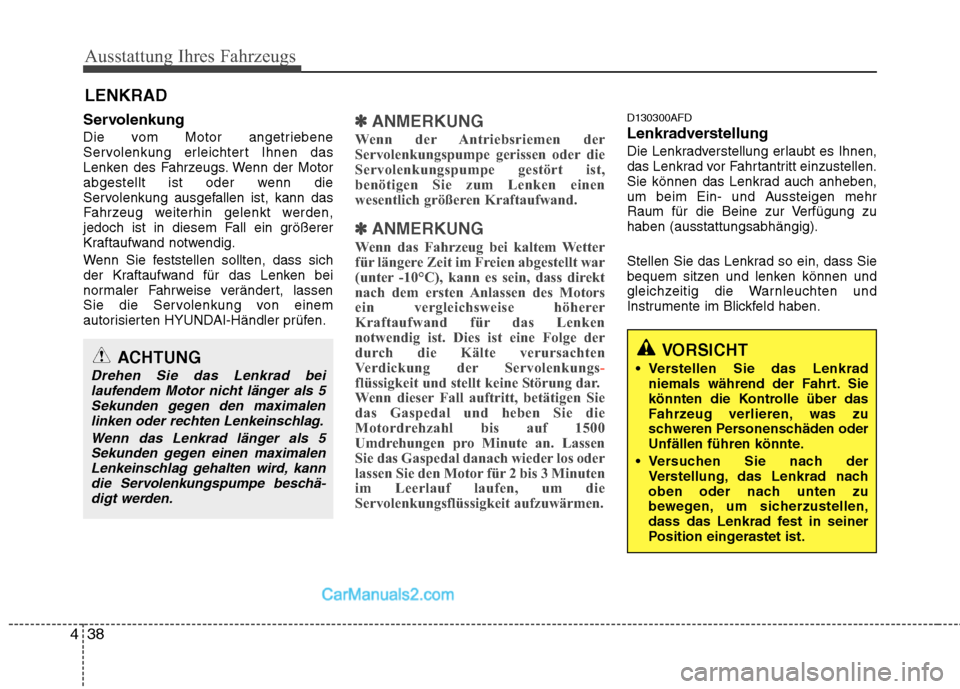

Ausstattung Ihres Fahrzeugs
38
4
Servolenkung
Die vom Motor angetriebene
Servolenkung erleichtert Ihnen das
Lenken des Fahrzeugs. Wenn der Motor
abgestellt ist oder wenn die
Servolenkung ausgefallen ist, kann das
Fahrzeug weiterhin gelenkt werden,
jedoch ist in diesem Fall ein größerer
Kraftaufwand notwendig.
Wenn Sie feststellen sollten, dass sich
der Kraftaufwand für das Lenken bei
normaler Fahrweise verändert, lassen
Sie die Servolenkung von einem
autorisierten HYUNDAI-Händler prüfen.✽✽
ANMERKUNG
Wenn der Antriebsriemen der
Servolenkungspumpe gerissen oder die
Servolenkungspumpe gestört ist,
benötigen Sie zum Lenken einen
wesentlich größeren Kraftaufwand.
✽
✽ ANMERKUNG
Wenn das Fahrzeug bei kaltem Wetter
für längere Zeit im Freien abgestellt war
(unter -10°C), kann es sein, dass direkt
nach dem ersten Anlassen des Motors
ein vergleichsweise höherer
Kraftaufwand für das Lenken
notwendig ist. Dies ist eine Folge der
durch die Kälte verursachten
Verdickung der Servolenkungs
-flüssigkeit und stellt keine Störung dar.
Wenn dieser Fall auftritt, betätigen Sie
das Gaspedal und heben Sie die
Motordrehzahl bis auf 1500
Umdrehungen pro Minute an. Lassen
Sie das Gaspedal danach wieder los oder
lassen Sie den Motor für 2 bis 3 Minuten
im Leerlauf laufen, um die
Servolenkungsflüssigkeit aufzuwärmen.
D130300AFD
Lenkradverstellung
Die Lenkradverstellung erlaubt es Ihnen,
das Lenkrad vor Fahrtantritt einzustellen.
Sie können das Lenkrad auch anheben,
um beim Ein- und Aussteigen mehr
Raum für die Beine zur Verfügung zuhaben (ausstattungsabhängig).
Stellen Sie das Lenkrad so ein, dass Sie
bequem sitzen und lenken können und
gleichzeitig die Warnleuchten und
Instrumente im Blickfeld haben.
LENKRAD
VORSICHT
Verstellen Sie das Lenkrad niemals während der Fahrt. Sie
könnten die Kontrolle über das
Fahrzeug verlieren, was zu
schweren Personenschäden oder
Unfällen führen könnte.
Versuchen Sie nach der Verstellung, das Lenkrad nach
oben oder nach unten zu
bewegen, um sicherzustellen,
dass das Lenkrad fest in seiner
Position eingerastet ist.ACHTUNG
Drehen Sie das Lenkrad bei
laufendem Motor nicht länger als 5Sekunden gegen den maximalenlinken oder rechten Lenkeinschlag.
Wenn das Lenkrad länger als 5Sekunden gegen einen maximalenLenkeinschlag gehalten wird, kanndie Servolenkungspumpe beschä-digt werden.
Page 212 of 539

439
Ausstattung Ihres Fahrzeugs
Um die Lenkradstellung zu verändern,
ziehen Sie den Sicherungshebel (1) nach
oben oder nach unten, bringen Sie das
Lenkrad in den gewünschten Winkel (2)
und in die gewünschte Höhe (3, optional),und lassen Sie danach den
Sicherungshebel los oder drücken Sie ihnnach oben, um die Lenksäule zu fixieren.
Verstellen Sie das Lenkrad immer nur vor

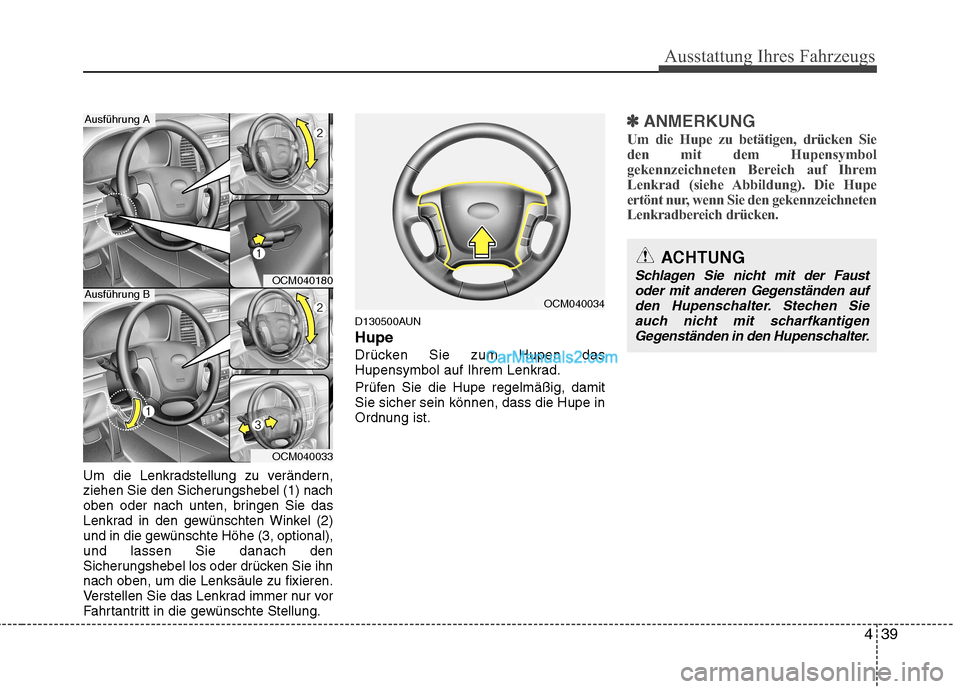

Fahrtantritt in die gewünschte Stellung.D130500AUN Hupe
Drücken Sie zum Hupen das
Hupensymbol auf Ihrem Lenkrad.
Prüfen Sie die Hupe regelmäßig, damit Sie sicher sein können, dass die Hupe in
Ordnung ist.
✽✽
ANMERKUNG
Um die Hupe zu betätigen, drücken Sie
den mit dem Hupensymbol
gekennzeichneten Bereich auf Ihrem
Lenkrad (siehe Abbildung). Die Hupe
ertönt nur, wenn Sie den gekennzeichneten
Lenkradbereich drücken.
ACHTUNG
Schlagen Sie nicht mit der Faust oder mit anderen Gegenständen aufden Hupenschalter. Stechen Sie auch nicht mit scharfkantigenGegenständen in den Hupenschalter.
OCM040034
OCM040180
OCM040033
Ausführung A
Ausführung B
Page 213 of 539

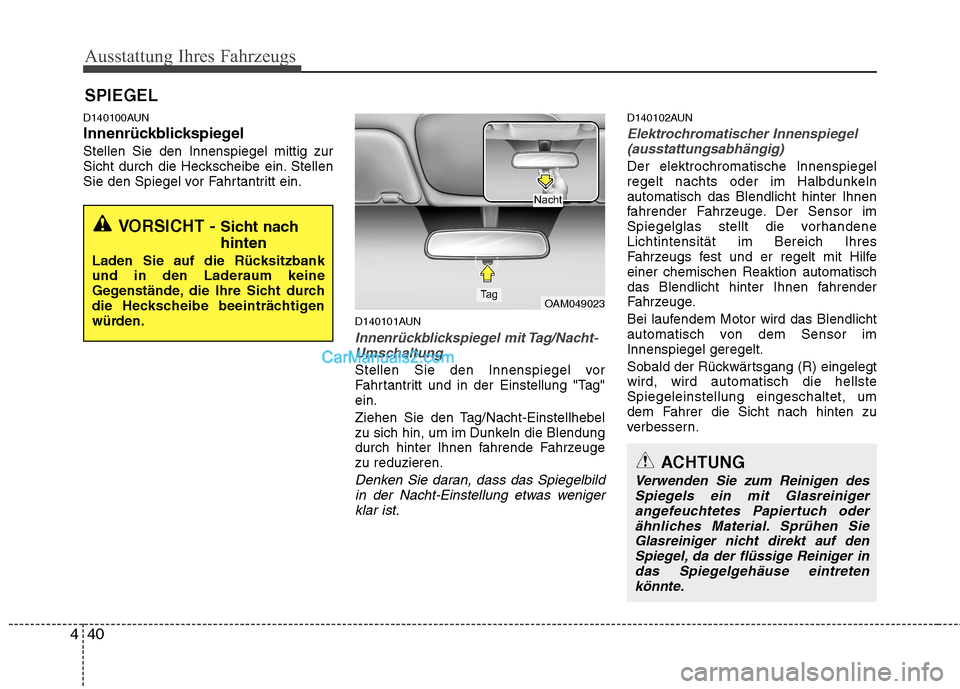

Ausstattung Ihres Fahrzeugs
40
4
D140100AUN
InnenrückblickspiegelStellen Sie den Innenspiegel mittig zur
Sicht durch die Heckscheibe ein. Stellen
Sie den Spiegel vor Fahrtantritt ein.
D140101AUN
Innenrückblickspiegel mit Tag/Nacht-Umschaltung
Stellen Sie den Innenspiegel vor
Fahrtantritt und in der Einstellung "Tag"ein.
Ziehen Sie den Tag/Nacht-Einstellhebel
zu sich hin, um im Dunkeln die Blendung
durch hinter Ihnen fahrende Fahrzeugezu reduzieren.
Denken Sie daran, dass das Spiegelbildin der Nacht-Einstellung etwas wenigerklar ist.
D140102AUN
Elektrochromatischer Innenspiegel(ausstattungsabhängig)
Der elektrochromatische Innenspiegel
regelt nachts oder im Halbdunkelnautomatisch das Blendlicht hinter Ihnen
fahrender Fahrzeuge. Der Sensor im
Spiegelglas stellt die vorhandeneLichtintensität im Bereich Ihres
Fahrzeugs fest und er regelt mit Hilfeeiner chemischen Reaktion automatisch
das Blendlicht hinter Ihnen fahrender
Fahrzeuge.
Bei laufendem Motor wird das Blendlicht
automatisch von dem Sensor imInnenspiegel geregelt.
Sobald der Rückwärtsgang (R) eingelegt wird, wird automatisch die hellsteSpiegeleinstellung eingeschaltet, um
dem Fahrer die Sicht nach hinten zu
verbessern.
SPIEGEL
VORSICHT -
Sicht nach hinten
Laden Sie auf die Rücksitzbank und in den Laderaum keine
Gegenstände, die Ihre Sicht durch
die Heckscheibe beeinträchtigen
würden.
ACHTUNG
Verwenden Sie zum Reinigen des Spiegels ein mit Glasreinigerangefeuchtetes Papiertuch oder
ähnliches Material. Sprühen Sie Glasreiniger nicht direkt auf den Spiegel, da der flüssige Reiniger indas Spiegelgehäuse eintreten
könnte.
OAM049023Ta g
Nacht
Page 214 of 539

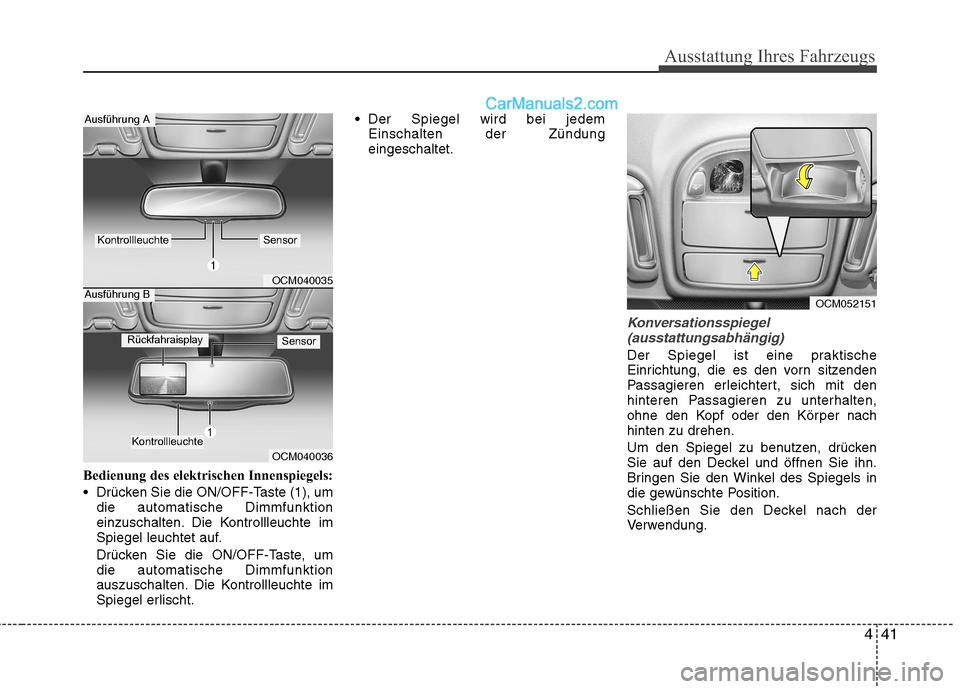

441
Ausstattung Ihres Fahrzeugs
Bedienung des elektrischen Innenspiegels:
Drücken Sie die ON/OFF-Taste (1), umdie automatische Dimmfunktion
einzuschalten. Die Kontrollleuchte im
Spiegel leuchtet auf.
Drücken Sie die ON/OFF-Taste, um die automatische Dimmfunktion
auszuschalten. Die Kontrollleuchte im
Spiegel erlischt. Der Spiegel wird bei jedem
Einschalten der Zündungeingeschaltet.
Konversationsspiegel
(ausstattungsabhängig)
Der Spiegel ist eine praktische
Einrichtung, die es den vorn sitzenden
Passagieren erleichtert, sich mit den
hinteren Passagieren zu unterhalten,
ohne den Kopf oder den Körper nachhinten zu drehen.
Um den Spiegel zu benutzen, drücken
Sie auf den Deckel und öffnen Sie ihn.
Bringen Sie den Winkel des Spiegels in
die gewünschte Position.
Schließen Sie den Deckel nach der
Verwendung.
OCM040035
OCM040036
Ausführung A
Ausführung B
KontrollleuchteSensor
Kontrollleuchte
SensorR ückfahraisplay
OCM052151
Page 215 of 539

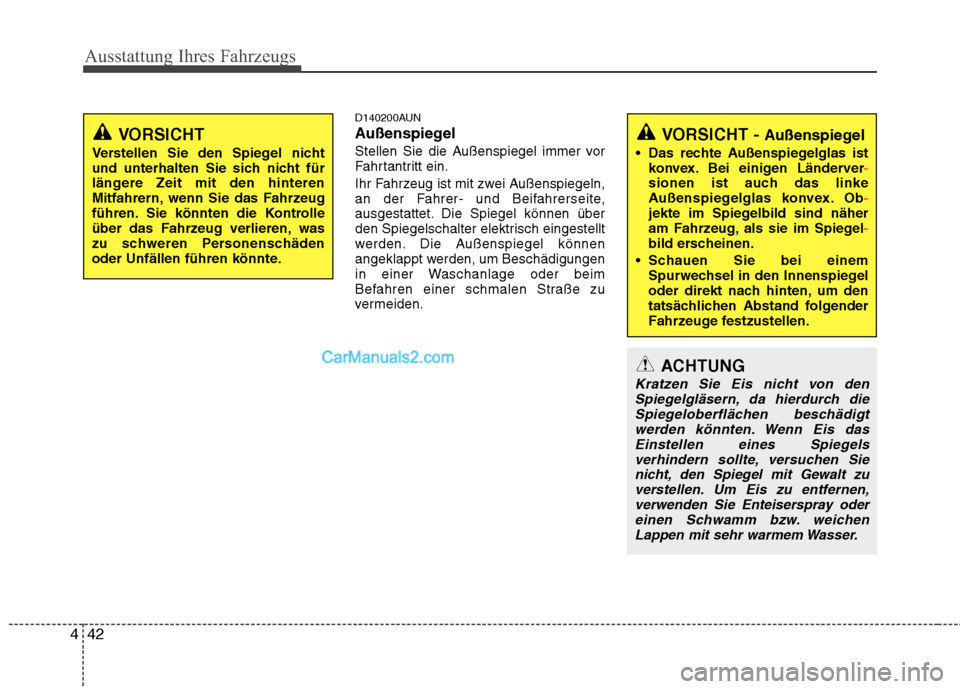

Ausstattung Ihres Fahrzeugs
42
4
D140200AUN
Außenspiegel
Stellen Sie die Außenspiegel immer vor
Fahrtantritt ein.
Ihr Fahrzeug ist mit zwei Außenspiegeln,
an der Fahrer- und Beifahrerseite,
ausgestattet. Die Spiegel können über
den Spiegelschalter elektrisch eingestellt
werden. Die Außenspiegel können
angeklappt werden, um Beschädigungen
in einer Waschanlage oder beim
Befahren einer schmalen Straße zu
vermeiden.
VORSICHT - Außenspiegel
Das rechte Außenspiegelglas ist konvex. Bei einigen Länderver
-sionen ist auch das linke
Außenspiegelglas konvex. Ob-jekte im Spiegelbild sind näher
am Fahrzeug, als sie im Spiegel-bild erscheinen.
Schauen Sie bei einem Spurwechsel in den Innenspiegel
oder direkt nach hinten, um den
tatsächlichen Abstand folgender
Fahrzeuge festzustellen.
ACHTUNG
Kratzen Sie Eis nicht von den
Spiegelgläsern, da hierdurch die
Spiegeloberflächen beschädigt werden könnten. Wenn Eis dasEinstellen eines Spiegels verhindern sollte, versuchen Sie
nicht, den Spiegel mit Gewalt zu verstellen. Um Eis zu entfernen,verwenden Sie Enteiserspray oder einen Schwamm bzw. weichen
Lappen mit sehr warmem Wasser.
VORSICHT
Verstellen Sie den Spiegel nicht
und unterhalten Sie sich nicht für
längere Zeit mit den hinteren
Mitfahrern, wenn Sie das Fahrzeug
führen. Sie könnten die Kontrolle
über das Fahrzeug verlieren, was
zu schweren Personenschäden
oder Unfällen führen könnte.
Page 216 of 539

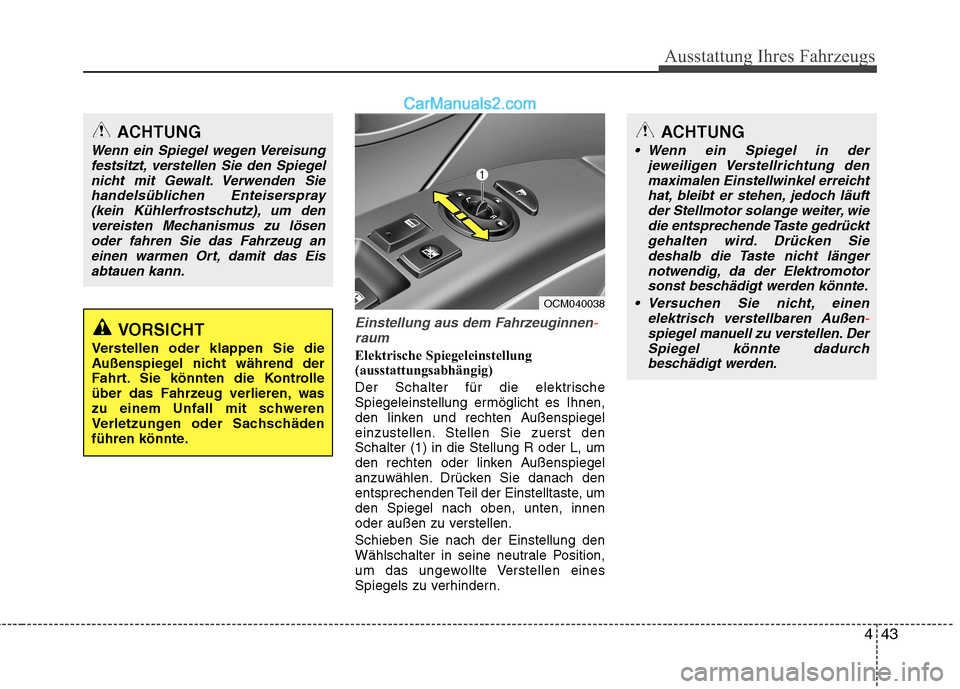

443
Ausstattung Ihres Fahrzeugs
ACHTUNG
Wenn ein Spiegel in derjeweiligen Verstellrichtung den
maximalen Einstellwinkel erreicht hat, bleibt er stehen, jedoch läuftder Stellmotor solange weiter, wiedie entsprechende Taste gedrückt
gehalten wird. Drücken Siedeshalb die Taste nicht länger notwendig, da der Elektromotor
sonst beschädigt werden könnte.
Versuchen Sie nicht, einen elektrisch verstellbaren Außen
-spiegel manuell zu verstellen. DerSpiegel könnte dadurch
beschädigt werden.Einstellung aus dem Fahrzeuginnen-raum
Elektrische Spiegeleinstellung
(ausstattungsabhängig)
Der Schalter für die elektrische
Spiegeleinstellung ermöglicht es Ihnen,
den linken und rechten Außenspiegel
einzustellen. Stellen Sie zuerst denSchalter (1) in die Stellung R oder L, um
den rechten oder linken Außenspiegel
anzuwählen. Drücken Sie danach den
entsprechenden Teil der Einstelltaste, umden Spiegel nach oben, unten, innen
oder außen zu verstellen. Schieben Sie nach der Einstellung den
Wählschalter in seine neutrale Position,
um das ungewollte Verstellen eines
Spiegels zu verhindern.
ACHTUNG
Wenn ein Spiegel wegen Vereisung festsitzt, verstellen Sie den Spiegel
nicht mit Gewalt. Verwenden Siehandelsüblichen Enteiserspray(kein Kühlerfrostschutz), um den vereisten Mechanismus zu lösen
oder fahren Sie das Fahrzeug aneinen warmen Ort, damit das Eisabtauen kann.
VORSICHT
Verstellen oder klappen Sie die
Außenspiegel nicht während der
Fahrt. Sie könnten die Kontrolle
über das Fahrzeug verlieren, was
zu einem Unfall mit schweren
Verletzungen oder Sachschäden
führen könnte.
OCM040038
Page 217 of 539

Ausstattung Ihres Fahrzeugs
44
4
D140202AFD

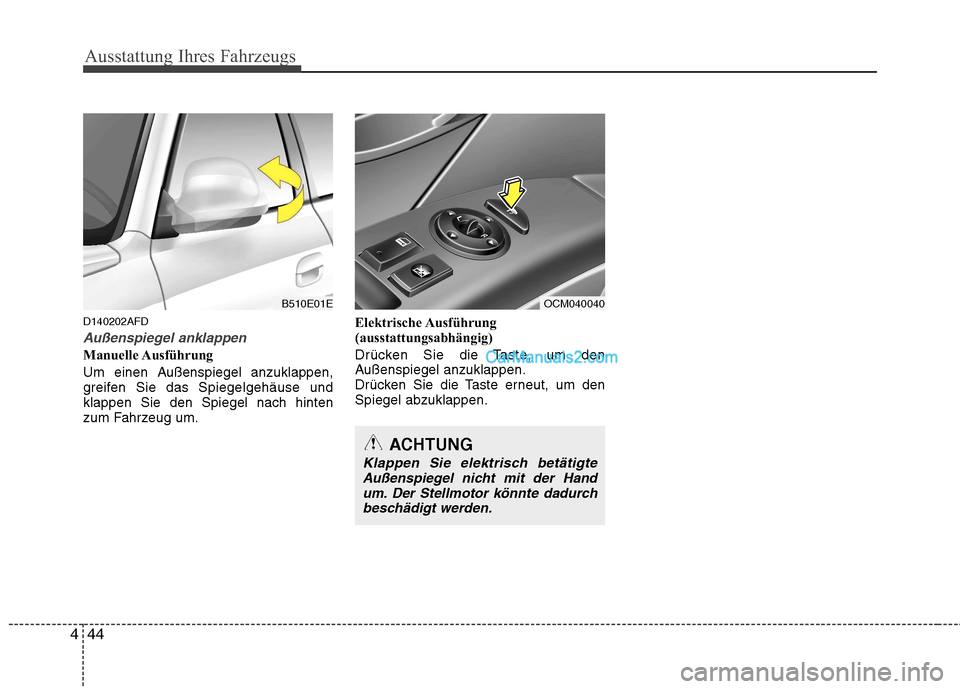

Außenspiegel anklappen
Manuelle Ausführung
Um einen Außenspiegel anzuklappen,
greifen Sie das Spiegelgehäuse undklappen Sie den Spiegel nach hinten
zum Fahrzeug um. Elektrische Ausführung
(ausstattungsabhängig)
Drücken Sie die Taste, um den
Außenspiegel anzuklappen.
Drücken Sie die Taste erneut, um denSpiegel abzuklappen.
ACHTUNG
Klappen Sie elektrisch betätigte
Außenspiegel nicht mit der Hand um. Der Stellmotor könnte dadurch
beschädigt werden.
B510E01EOCM040040
Page 218 of 539

445
Ausstattung Ihres Fahrzeugs

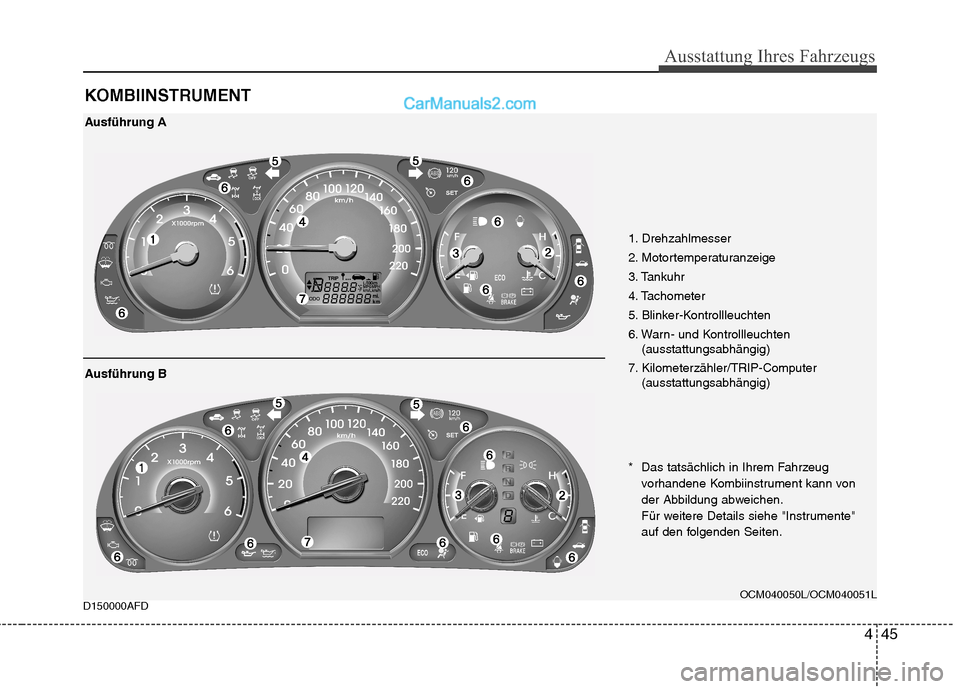

D150000AFDKOMBIINSTRUMENT
1. Drehzahlmesser
2. Motortemperaturanzeige
3. Tankuhr
4. Tachometer
5. Blinker-Kontrollleuchten
6. Warn- und Kontrollleuchten
(ausstattungsabhängig)
7. Kilometerzähler/TRIP-Computer (ausstattungsabhängig)
OCM040050L/OCM040051L
Ausführung A
* Das tatsächlich in Ihrem Fahrzeug
vorhandene Kombiinstrument kann von
der Abbildung abweichen.
Für weitere Details siehe "Instrumente"
auf den folgenden Seiten.
Ausführung B
Page 219 of 539

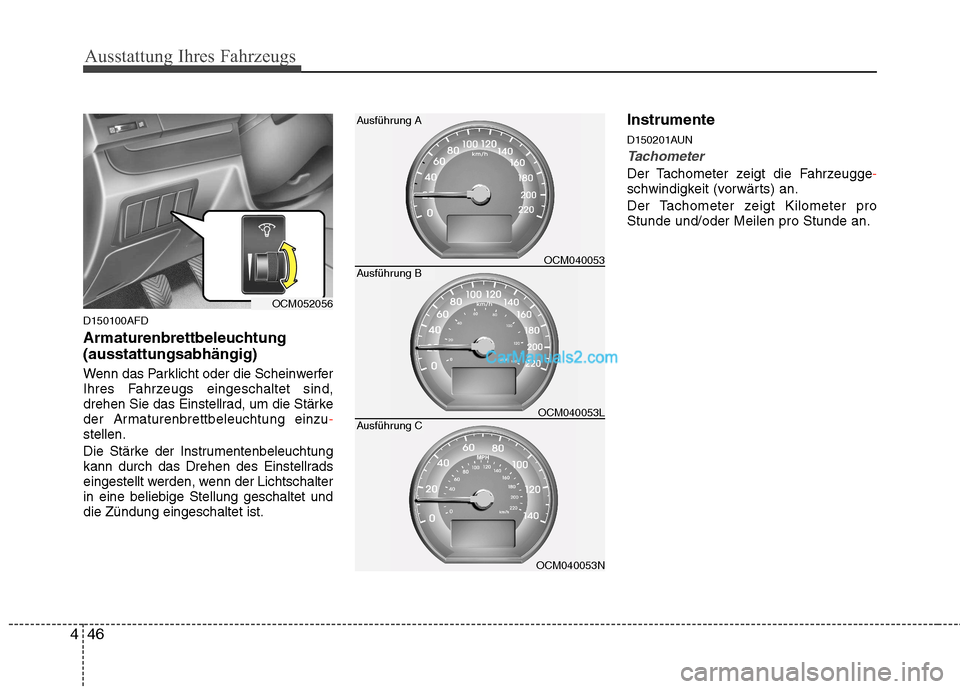

Ausstattung Ihres Fahrzeugs
46
4
D150100AFD
Armaturenbrettbeleuchtung (ausstattungsabhängig)
Wenn das Parklicht oder die Scheinwerfer
Ihres Fahrzeugs eingeschaltet sind,
drehen Sie das Einstellrad, um die Stärke
der Armaturenbrettbeleuchtung einzu
-stellen.
Die Stärke der Instrumentenbeleuchtung
kann durch das Drehen des Einstellrads
eingestellt werden, wenn der Lichtschalterin eine beliebige Stellung geschaltet unddie Zündung eingeschaltet ist. Instrumente
D150201AUN
Tachometer
Der Tachometer zeigt die Fahrzeugge-schwindigkeit (vorwärts) an.
Der Tachometer zeigt Kilometer pro Stunde und/oder Meilen pro Stunde an.
OCM052056
OCM040053N
Ausführung C
OCM040053
Ausführung A
Ausführung B
OCM040053L
Page 220 of 539

447
Ausstattung Ihres Fahrzeugs
D150202AFD
Drehzahlmesser
Der Drehzahlmesser zeigt die ungefähre Motordrehzahl in Umdrehungen pro
Minute (U/min) an.Beachten Sie den Drehzahlmesser, umdie geeigneten Schaltpunkte zu wählen
und um das Fahren mit unter- oder
übertourigen Motordrehzahlen zu
vermeiden. Die Nadel des Drehzahlmessers kann
sich in der Zündschlüsselstellung ACCoder ON bei abgestelltem Motor leicht
bewegen. Diese Bewegung ist normalund beeinflusst nicht die
Anzeigegenauigkeit des Drehzahl
-messers bei laufendem Motor.
D150203ACM
Motortemperaturanzeige
Dieses Instrument zeigt bei einge-schalteter Zündung die Temperatur des
Motorkühlmittels an.
Fahren Sie nicht weiter, wenn der Motor
überhitzt ist. Wenn der Motor zu heiß
wird, beachten Sie den Abschnitt "Wennder Motor zu heiß wird" im Kapitel 6.
ACHTUNG
Wenn die Temperaturanzeige überden normalen Bereich hinaus inRichtung "H" ansteigt, zeigt dieseine Überhitzung an, die den Motor
beschädigen kann.
ACHTUNG
Lassen Sie die Motordrehzahl nichtin den ROTEN BEREICH gelangen.
Dies kann zu schweren Motorschä
-den führen.

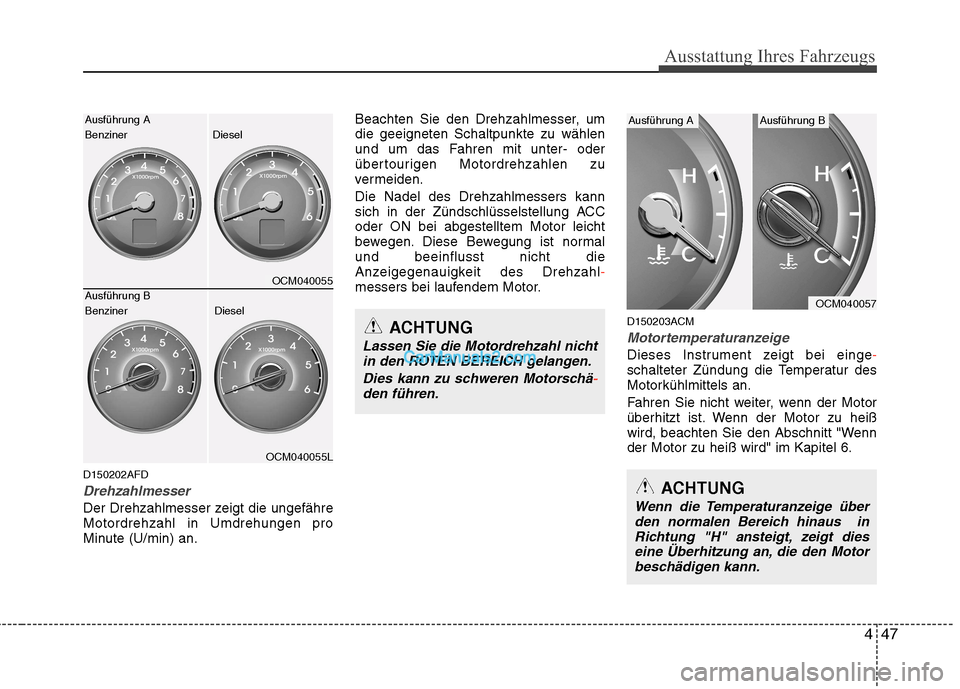

OCM040057
Ausführung AAusführung B
OCM040055
OCM040055L
Ausführung A Benziner Diesel
Ausführung B Benziner Diesel
