Hyundai Santa Fe 2010 Manual do proprietário (in Portuguese)

Manutenção
44
7
PNEUS E RODAS
G200100AUN Cuidados a ter com os pneus
Para efectuar uma manutenção
correcta, ter segurança e maximizar
a economia de combustível, é
necessário manter sempre aspressões de enchimento
recomendadas para os pneus dentro
dos limites de carga e distribuição do
peso recomendados para o veículo. G200200ACM
Pressões de enchimento recomendadas para pneus frios
Verifique diariamente as pressões dos pneus (incluindo osobresselente) se os pneus
estiverem frios. Os "pneus frios" são
os pneus de um veículo parado há
pelo menos três horas ou que tenha
percorrido menos de 1,6 km. As pressões recomendadas têm de
ser mantidas para obter o melhor
andamento e um nível de
maneabilidade superior e minimizar
o desgaste dos pneus.
Para saber as pressões de
enchimento recomendadas, consulte"Pneus e rodas", no capítulo 8.
As especificações (tamanhos e
pressões) são todas indicadas numa
etiqueta colocada no veículo.
OCM070048L

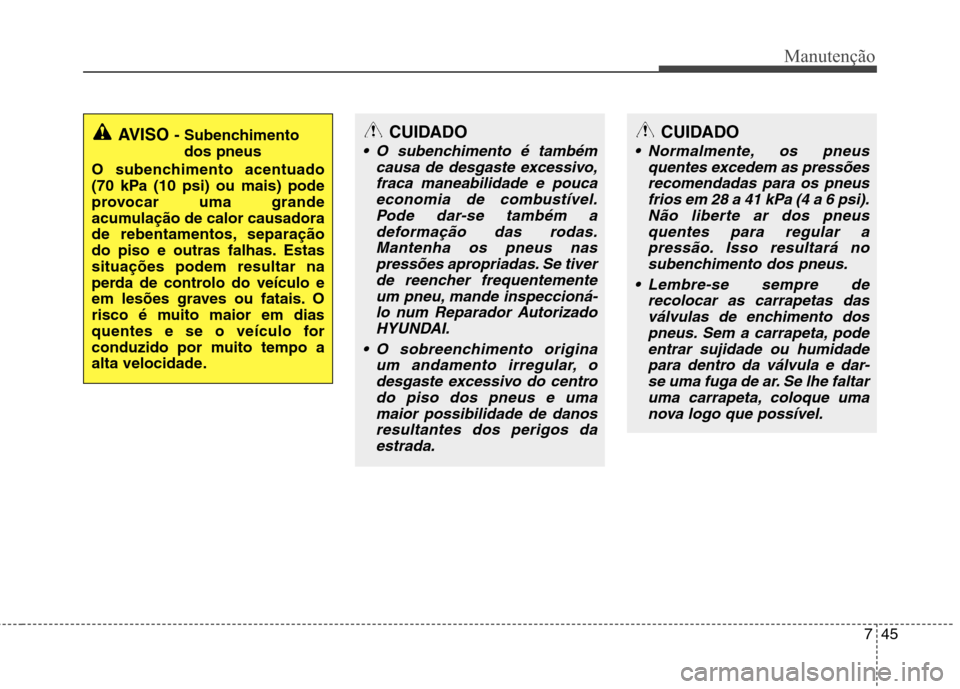

745
Manutenção
CUIDADO
O subenchimento é tambémcausa de desgaste excessivo,fraca maneabilidade e poucaeconomia de combustível.Pode dar-se também a deformação das rodas.Mantenha os pneus naspressões apropriadas. Se tiverde reencher frequentemente um pneu, mande inspeccioná-lo num Reparador AutorizadoHYUNDAI.
O sobreenchimento origina um andamento irregular, odesgaste excessivo do centrodo piso dos pneus e umamaior possibilidade de danos resultantes dos perigos daestrada.
CUIDADO
Normalmente, os pneus quentes excedem as pressõesrecomendadas para os pneus frios em 28 a 41 kPa (4 a 6 psi).Não liberte ar dos pneusquentes para regular a pressão. Isso resultará nosubenchimento dos pneus.
Lembre-se sempre de recolocar as carrapetas dasválvulas de enchimento dos pneus. Sem a carrapeta, podeentrar sujidade ou humidadepara dentro da válvula e dar- se uma fuga de ar. Se lhe faltaruma carrapeta, coloque umanova logo que possível.
AVISO - Subenchimento
dos pneus
O subenchimento acentuado
(70 kPa (10 psi) ou mais) pode
provocar uma grande
acumulação de calor causadora
de rebentamentos, separação
do piso e outras falhas. Estassituações podem resultar na
perda de controlo do veículo e
em lesões graves ou fatais. O
risco é muito maior em dias
quentes e se o veículo for
conduzido por muito tempo a
alta velocidade.

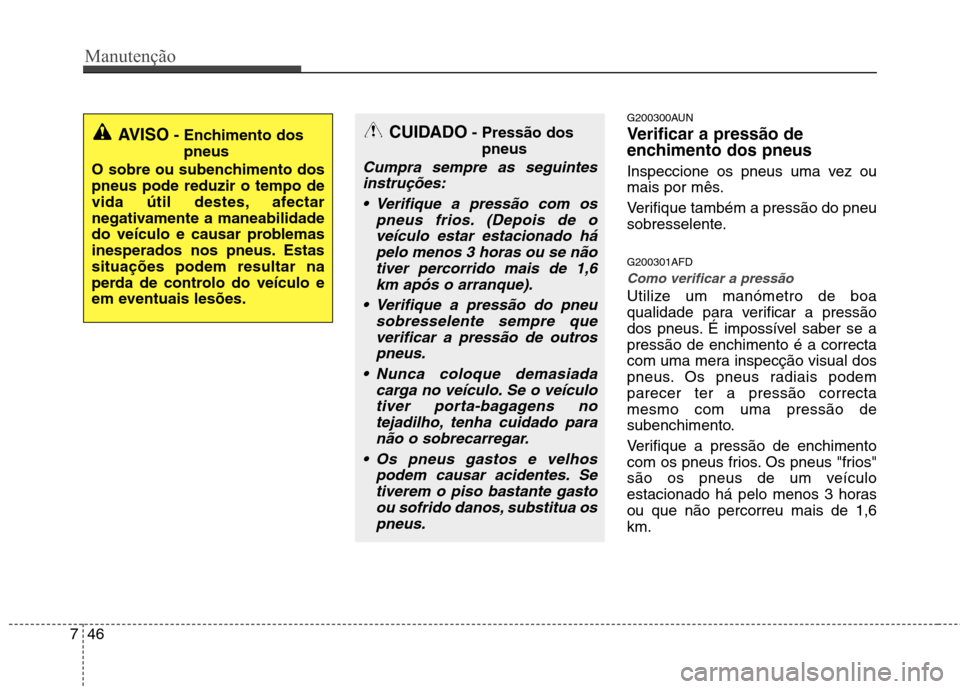

Manutenção
46
7
G200300AUN
Verificar a pressão de
enchimento dos pneus
Inspeccione os pneus uma vez ou
mais por mês.
Verifique também a pressão do pneu
sobresselente. G200301AFD
Como verificar a pressão
Utilize um manómetro de boa
qualidade para verificar a pressão
dos pneus. É impossível saber se apressão de enchimento é a correcta
com uma mera inspecção visual dos
pneus. Os pneus radiais podemparecer ter a pressão correctamesmo com uma pressão de
subenchimento.
Verifique a pressão de enchimento
com os pneus frios. Os pneus "frios"
são os pneus de um veículo
estacionado há pelo menos 3 horasou que não percorreu mais de 1,6km.
CUIDADO - Pressão dos
pneus
Cumpra sempre as seguintes
instruções:
Verifique a pressão com os pneus frios. (Depois de oveículo estar estacionado hápelo menos 3 horas ou se nãotiver percorrido mais de 1,6 km após o arranque).
Verifique a pressão do pneu sobresselente sempre queverificar a pressão de outrospneus.
Nunca coloque demasiada carga no veículo. Se o veículotiver porta-bagagens notejadilho, tenha cuidado paranão o sobrecarregar.
Os pneus gastos e velhos podem causar acidentes. Setiverem o piso bastante gastoou sofrido danos, substitua ospneus.
AVISO - Enchimento dos
pneus
O sobre ou subenchimento dos pneus pode reduzir o tempo de
vida útil destes, afectar
negativamente a maneabilidade
do veículo e causar problemas
inesperados nos pneus. Estassituações podem resultar na
perda de controlo do veículo e
em eventuais lesões.

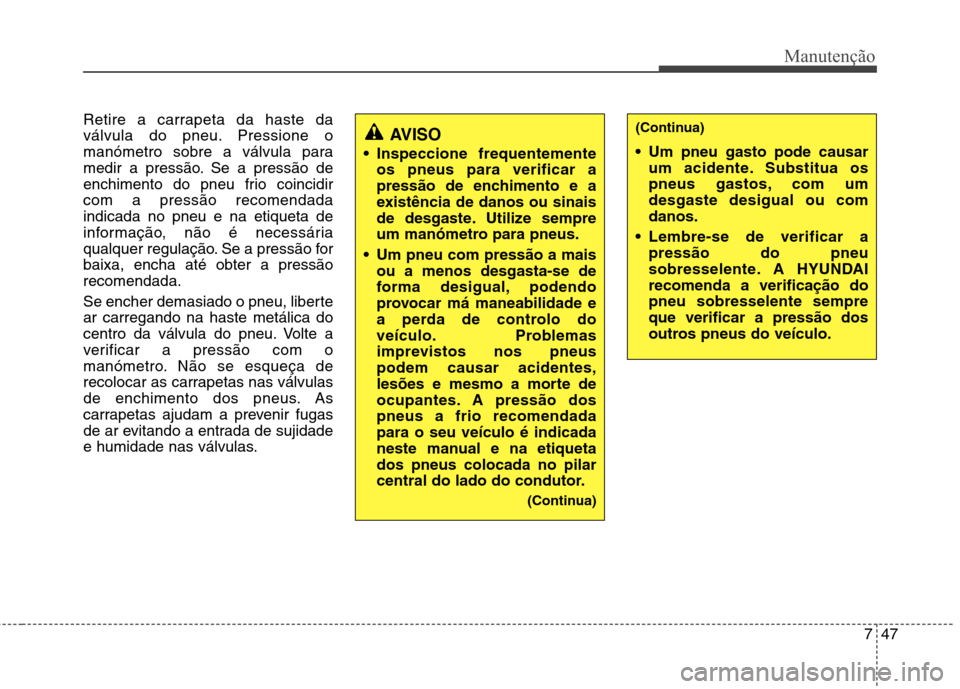

747
Manutenção
Retire a carrapeta da haste da
válvula do pneu. Pressione o
manómetro sobre a válvula para
medir a pressão. Se a pressão de
enchimento do pneu frio coincidircom a pressão recomendadaindicada no pneu e na etiqueta de
informação, não é necessária
qualquer regulação. Se a pressão forbaixa, encha até obter a pressãorecomendada.
Se encher demasiado o pneu, liberte ar carregando na haste metálica do
centro da válvula do pneu. Volte a
verificar a pressão com o
manómetro. Não se esqueça de
recolocar as carrapetas nas válvulas
de enchimento dos pneus. As
carrapetas ajudam a prevenir fugas
de ar evitando a entrada de sujidade
e humidade nas válvulas.
AVISO
Inspeccione frequentemente os pneus para verificar a
pressão de enchimento e a
existência de danos ou sinais
de desgaste. Utilize sempre
um manómetro para pneus.
Um pneu com pressão a mais ou a menos desgasta-se de
forma desigual, podendo
provocar má maneabilidade e
a perda de controlo do
veículo. Problemas
imprevistos nos pneuspodem causar acidentes,
lesões e mesmo a morte de
ocupantes. A pressão dospneus a frio recomendadapara o seu veículo é indicada
neste manual e na etiquetados pneus colocada no pilar
central do lado do condutor.
(Continua)(Continua)
Um pneu gasto pode causarum acidente. Substitua os
pneus gastos, com umdesgaste desigual ou comdanos.
Lembre-se de verificar a pressão do pneu
sobresselente. A HYUNDAIrecomenda a verificação dopneu sobresselente sempreque verificar a pressão dos
outros pneus do veículo.

Manutenção
48
7
G200400AXM Rotatividade dos pneus
Para equilibrar o desgaste do piso, recomenda-se a rotação dos pneus
todos os 12.000 km ou antes, caso
surjam desequilíbrios no desgaste.
Durante a rotação, inspeccione os
pneus para verificar o seu equilíbrio
correcto.
Quando rodar os pneus,
inspeccione-os em busca de
desgaste ou danos anormais.
Normalmente, o desgaste anormal é
provocado por uma pressãoincorrecta, um mau alinhamento das
rodas, o desequilíbrio das rodas,
travagens bruscas ou curvas
acentuadas. Procure deformaçõesou protuberâncias no piso ou no lado
do pneu. Se as encontrar, substitua o
pneu. Se o tecido ou a lona do pneu
estiverem à vista, substitua-o.
Depois de rodar os pneus, lembre-sede regular as pressões dos pneus
dianteiros e traseiros de acordo com
as especificações e verifique a
torção de aperto das rodas. Consulte "Pneus e rodas" no capítulo 8.Sempre que rodar os pneus,
inspeccione os calços dos travõesde disco em busca de sinais dedesgaste.
✽✽ NOTA
Rode os pneus radiais com um piso
de padrão assimétrico apenas da
frente para a retaguarda e não da
direita para a esquerda.
AVISO
Não utilize o pneu sobresselente na rotação dos pneus
Não misture nunca pneus de tela diagonal e radial. Esta
situação pode gerarcaracterísticas demaneabilidade anormaispassíveis de resultar em
lesões graves ou fatais oudanos materiais.
S2BLA790
S2BLA790A
CBGQ0707A
Sem pneu sobresselente
Com um pneu sobresselente de tamanho normal (se instalado) Pneus direccionais (se instalados)

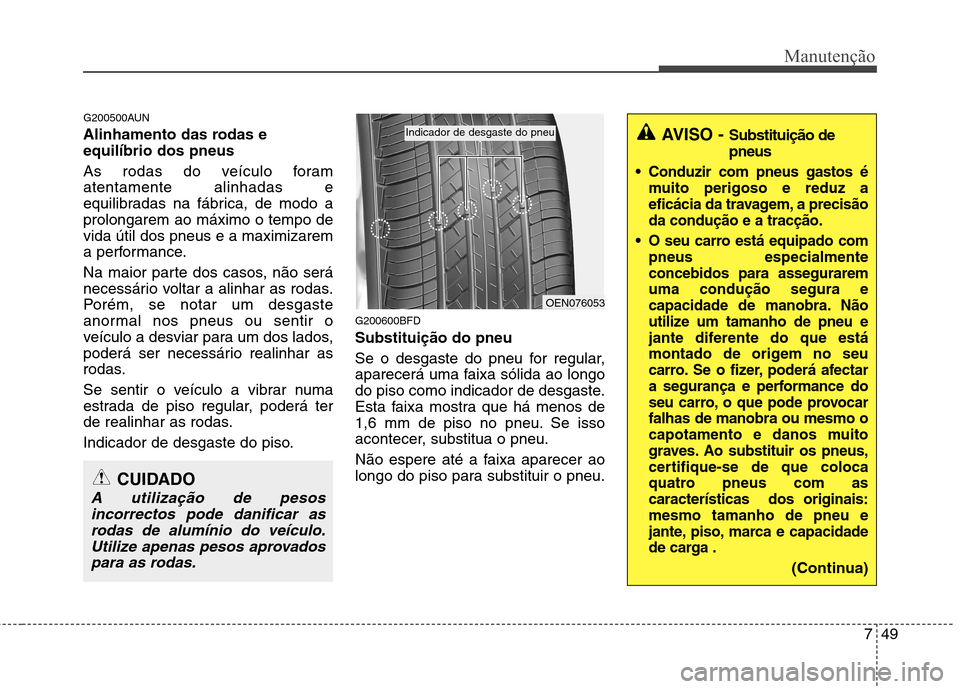

749
Manutenção
G200500AUN
Alinhamento das rodas e equilíbrio dos pneus
As rodas do veículo foram atentamente alinhadas e
equilibradas na fábrica, de modo aprolongarem ao máximo o tempo devida útil dos pneus e a maximizarem
a performance.
Na maior parte dos casos, não será
necessário voltar a alinhar as rodas.
Porém, se notar um desgaste
anormal nos pneus ou sentir o
veículo a desviar para um dos lados,
poderá ser necessário realinhar as
rodas.
Se sentir o veículo a vibrar numa
estrada de piso regular, poderá ter
de realinhar as rodas.
Indicador de desgaste do piso.G200600BFD Substituição do pneu
Se o desgaste do pneu for regular,
aparecerá uma faixa sólida ao longo
do piso como indicador de desgaste.
Esta faixa mostra que há menos de
1,6 mm de piso no pneu. Se isso
acontecer, substitua o pneu.
Não espere até a faixa aparecer ao
longo do piso para substituir o pneu.
AVISO -
Substituição de pneus
Conduzir com pneus gastos é
muito perigoso e reduz a
eficácia da travagem, a precisãoda condução e a tracção.
O seu carro está equipado com pneus especialmenteconcebidos para asseguraremuma condução segura e
capacidade de manobra. Não
utilize um tamanho de pneu e
jante diferente do que está
montado de origem no seu
carro. Se o fizer, poderá afectar
a segurança e performance do
seu carro, o que pode provocarfalhas de manobra ou mesmo o
capotamento e danos muito
graves. Ao substituir os pneus,
certifique-se de que coloca
quatro pneus com ascaracterísticas dos originais:mesmo tamanho de pneu e
jante, piso, marca e capacidade
de carga .
(Continua)
OEN076053
Indicador de desgaste do pneu
CUIDADO
A utilização de pesos
incorrectos pode danificar asrodas de alumínio do veículo. Utilize apenas pesos aprovadospara as rodas.

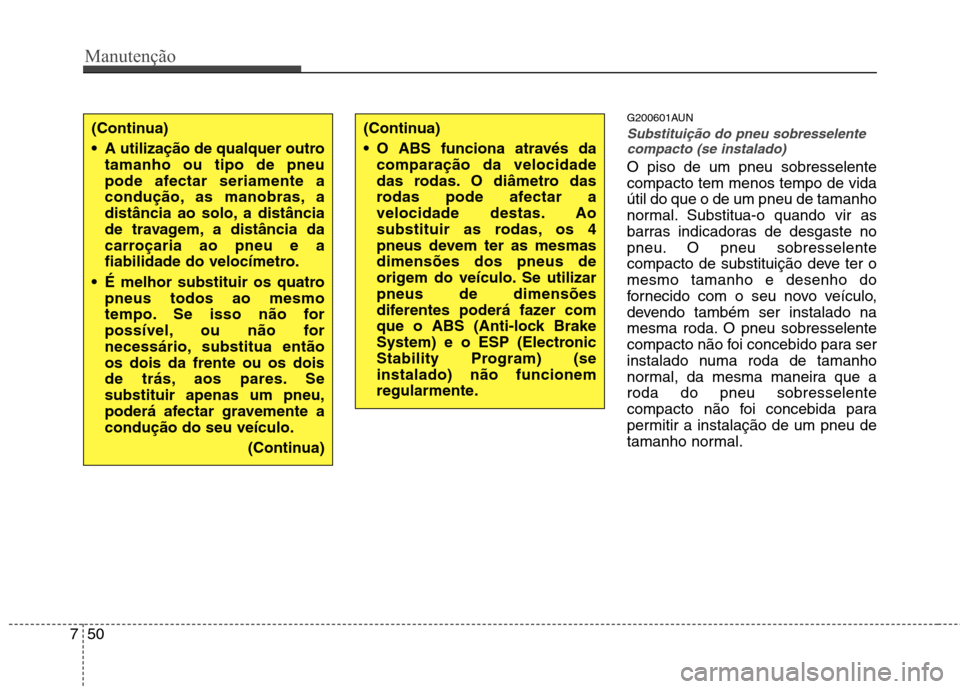

Manutenção
50
7
G200601AUN
Substituição do pneu sobresselente
compacto (se instalado)
O piso de um pneu sobresselente compacto tem menos tempo de vidaútil do que o de um pneu de tamanho
normal. Substitua-o quando vir as
barras indicadoras de desgaste no
pneu. O pneu sobresselente
compacto de substituição deve ter omesmo tamanho e desenho do
fornecido com o seu novo veículo,
devendo também ser instalado na
mesma roda. O pneu sobresselente
compacto não foi concebido para ser
instalado numa roda de tamanho
normal, da mesma maneira que aroda do pneu sobresselente
compacto não foi concebida para
permitir a instalação de um pneu de
tamanho normal.
(Continua)
O ABS funciona através da
comparação da velocidade
das rodas. O diâmetro das
rodas pode afectar a
velocidade destas. Ao
substituir as rodas, os 4
pneus devem ter as mesmasdimensões dos pneus de
origem do veículo. Se utilizarpneus de dimensões
diferentes poderá fazer com
que o ABS (Anti-lock Brake
System) e o ESP (Electronic
Stability Program) (seinstalado) não funcionem
regularmente.(Continua)
A utilização de qualquer outrotamanho ou tipo de pneu
pode afectar seriamente a
condução, as manobras, a
distância ao solo, a distância
de travagem, a distância da
carroçaria ao pneu e a
fiabilidade do velocímetro.
É melhor substituir os quatro pneus todos ao mesmo
tempo. Se isso não for
possível, ou não for
necessário, substitua entãoos dois da frente ou os dois
de trás, aos pares. Sesubstituir apenas um pneu,
poderá afectar gravemente acondução do seu veículo.
(Continua)

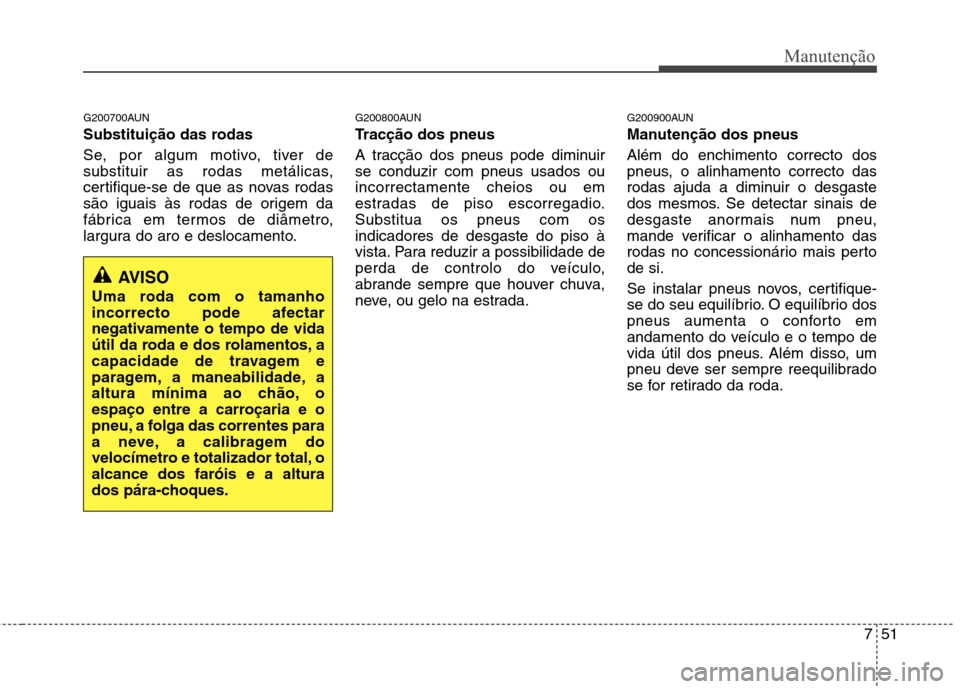

751
Manutenção
G200700AUN
Substituição das rodas
Se, por algum motivo, tiver de
substituir as rodas metálicas,
certifique-se de que as novas rodas
são iguais às rodas de origem da
fábrica em termos de diâmetro,
largura do aro e deslocamento.G200800AUN
Tracção dos pneus
A tracção dos pneus pode diminuir se conduzir com pneus usados ouincorrectamente cheios ou em
estradas de piso escorregadio.Substitua os pneus com osindicadores de desgaste do piso à
vista. Para reduzir a possibilidade de
perda de controlo do veículo,
abrande sempre que houver chuva,
neve, ou gelo na estrada.G200900AUN
Manutenção dos pneus Além do enchimento correcto dos
pneus, o alinhamento correcto das
rodas ajuda a diminuir o desgaste
dos mesmos. Se detectar sinais de
desgaste anormais num pneu,
mande verificar o alinhamento das
rodas no concessionário mais pertode si.
Se instalar pneus novos, certifique-
se do seu equilíbrio. O equilíbrio dos
pneus aumenta o conforto em
andamento do veículo e o tempo de
vida útil dos pneus. Além disso, um
pneu deve ser sempre reequilibrado
se for retirado da roda.
AVISO
Uma roda com o tamanho
incorrecto pode afectar
negativamente o tempo de vida
útil da roda e dos rolamentos, a
capacidade de travagem e
paragem, a maneabilidade, a
altura mínima ao chão, o
espaço entre a carroçaria e o
pneu, a folga das correntes para
a neve, a calibragem do
velocímetro e totalizador total, oalcance dos faróis e a altura
dos pára-choques.

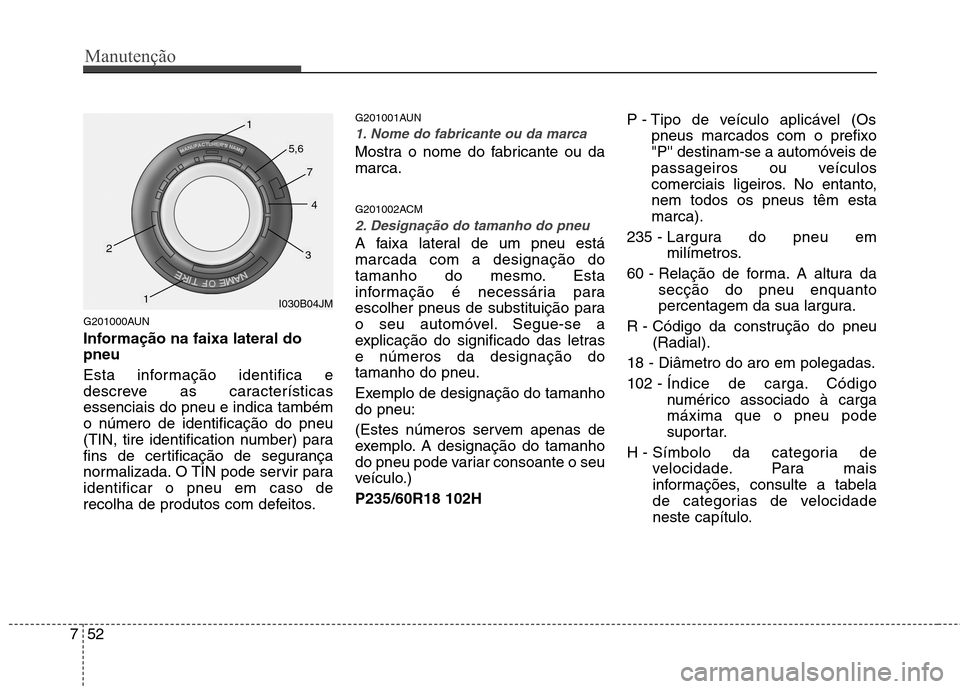

Manutenção
52
7
G201000AUN
Informação na faixa lateral do pneu
Esta informação identifica e
descreve as característicasessenciais do pneu e indica tambémo número de identificação do pneu
(TIN, tire identification number) para
fins de certificação de segurança
normalizada. O TIN pode servir paraidentificar o pneu em caso de
recolha de produtos com defeitos. G201001AUN
1. Nome do fabricante ou da marca
Mostra o nome do fabricante ou da marca.
G201002ACM
2. Designação do tamanho do pneu
A faixa lateral de um pneu está marcada com a designação do
tamanho do mesmo. Esta
informação é necessária para
escolher pneus de substituição para
o seu automóvel. Segue-se a
explicação do significado das letrase números da designação dotamanho do pneu.
Exemplo de designação do tamanho do pneu:
(Estes números servem apenas de
exemplo. A designação do tamanho
do pneu pode variar consoante o seu
veículo.) P235/60R18 102H
P - Tipo de veículo aplicável (Os
pneus marcados com o prefixo
"P'' destinam-se a automóveis de
passageiros ou veículos
comerciais ligeiros. No entanto,nem todos os pneus têm estamarca).
235 - Largura do pneu em
milímetros.
60 - Relação de forma. A altura da secção do pneu enquanto
percentagem da sua largura.
R - Código da construção do pneu (Radial).
18 - Diâmetro do aro em polegadas. 102 - Índice de carga. Código
numérico associado à cargamáxima que o pneu pode
suportar.
H - Símbolo da categoria de velocidade. Para mais
informações, consulte a tabela
de categorias de velocidade
neste capítulo.
I030B04JM
1
1
23
4
5,6
7

753
Manutenção
Designação do tamanho da roda As rodas estão igualmente
marcadas com informação
importante e necessária para o caso
de ter de substituir uma delas.
Segue-se a explicação do
significado das letras e números dadesignação do tamanho da roda.
Exemplo de designação do tamanho da roda: 7,0JX18
7,0 - Largura do aro em polegadas.
J - Designação do contorno do aro.
18 - Diâmetro do aro em polegadas.Categorias de velocidade dos pneus
A tabela seguinte apresenta muitas
das diferentes categorias de
velocidade actualmente utilizadas
em automóveis de passageiros. A
categoria de velocidade faz parte dadesignação do tamanho do pneu
existente na faixa lateral do mesmo.Este símbolo corresponde à
velocidade de segurança máxima dopneu em causa.
G200103AEN
3. Verificar o tempo de vida útil do
pneu (TIN: Número de identificação
do pneu)
Os pneus com mais de 6 anos, com
base na data de fabrico, naresistência e no desempenho do
pneu, decaem naturalmente com aantiguidade (mesmo os pneus
sobresselentes nuca utilizados).Assim, substitua os pneus (incluindoo pneu sobresselente) por pneus
novos. A data de fabrico é indicada
na faixa lateral do pneu
(possivelmente, na parte interior da
roda), mostrando o Código DOT. O
Código DOT é uma série de
números de um pneu formada por
números e letras do alfabeto da
língua inglesa. A data de fabrico éindicada pelos últimos quatro dígitos
(caracteres) do código DOT.
S 180 km/h
T 190 km/h
H 210 km/h
V 240 km/h Z Superior a 240 km/h
Velocidade máxima
Símbolo da
categoria de velocidade
