Hyundai Santa Fe 2010 Manual do proprietário (in Portuguese)

Manutenção
64
7

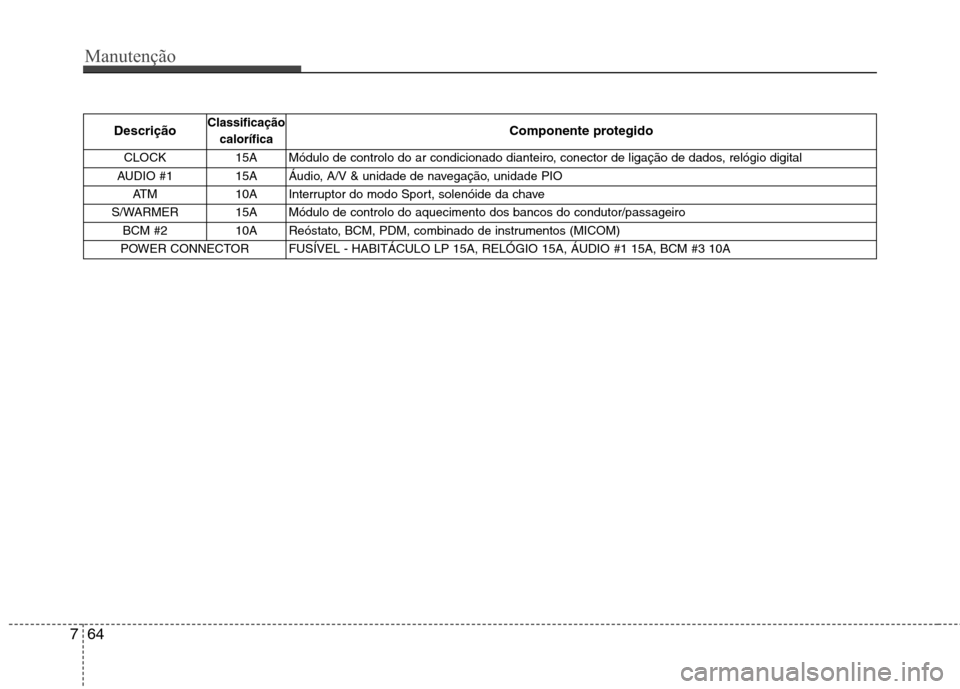

Descrição Classificação
calorífica Componente protegido
CLOCK 15A Módulo de controlo do ar condicionado dianteiro, conector de ligação de dados, relógio digital
AUDIO #1 15A Áudio, A/V & unidade de navegação, unidade PIO
ATM 10A Interruptor do modo Sport, solenóide da chave
S/WARMER 15A Módulo de controlo do aquecimento dos bancos do condutor/passageiro
BCM #2 10A Reóstato, BCM, PDM, combinado de instrumentos (MICOM)
POWER CONNECTOR FUSÍVEL - HABITÁCULO LP 15A, RELÓGIO 15A, ÁUDIO #1 15A, BCM #3 10A

765
Manutenção

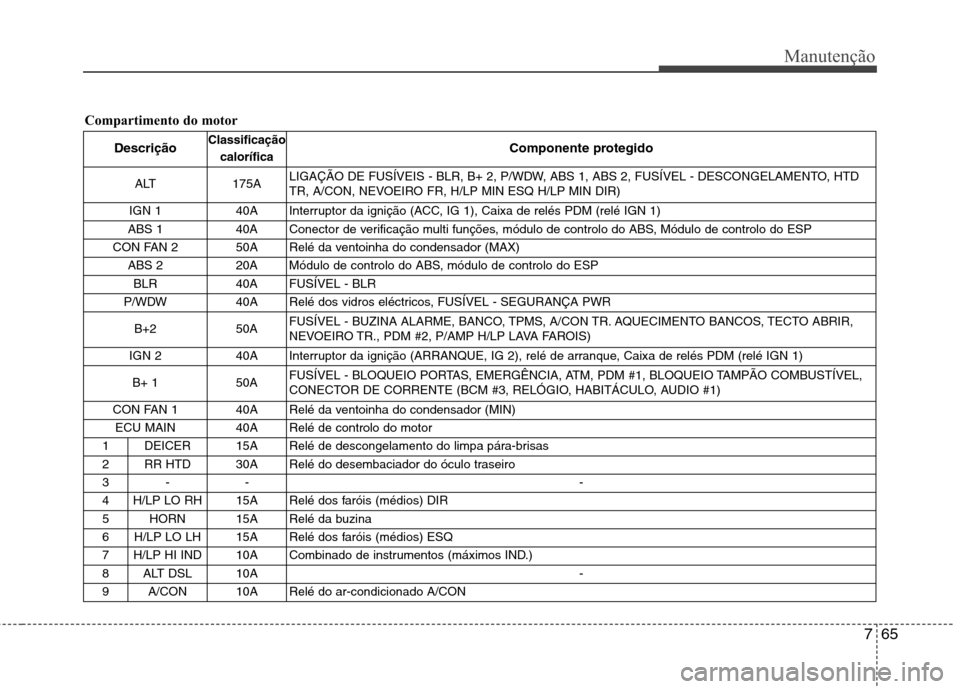

Compartimento do motorDescrição Classificação
calorífica Componente protegido
ALT 175A LIGAÇÃO DE FUSÍVEIS - BLR, B+ 2, P/WDW, ABS 1, ABS 2, FUSÍVEL - DESCONGELAMENTO, HTD
TR, A/CON, NEVOEIRO FR, H/LP MIN ESQ H/LP MIN DIR)
IGN 1 40A Interruptor da ignição (ACC, IG 1), Caixa de relés PDM (relé IGN 1)
ABS 1 40A Conector de verificação multi funções, módulo de controlo do ABS, Módulo de controlo do ESP
CON FAN 2 50A Relé da ventoinha do condensador (MAX) ABS 2 20A Módulo de controlo do ABS, módulo de controlo do ESP
BLR 40A FUSÍVEL - BLR
P/WDW 40A Relé dos vidros eléctricos, FUSÍVEL - SEGURANÇA PWR
B+2 50A FUSÍVEL - BUZINA ALARME, BANCO, TPMS, A/CON TR. AQUECIMENTO BANCOS, TECTO ABRIR,
NEVOEIRO TR., PDM #2, P/AMP H/LP LAVA FAROIS)
IGN 2 40A Interruptor da ignição (ARRANQUE, IG 2), relé de arranque, Caixa de relés PDM (relé IGN 1)
B+ 1 50A FUSÍVEL - BLOQUEIO PORTAS, EMERGÊNCIA, ATM, PDM #1, BLOQUEIO TAMPÃO COMBUSTÍVEL,
CONECTOR DE CORRENTE (BCM #3, RELÓGIO, HABITÁCULO, AUDIO #1)
CON FAN 1 40A Relé da ventoinha do condensador (MIN) ECU MAIN 40A Relé de controlo do motor
1 DEICER 15A Relé de descongelamento do limpa pára-brisas
2 RR HTD 30A Relé do desembaciador do óculo traseiro
3- - -
4 H/LP LO RH 15A Relé dos faróis (médios) DIR
5 HORN 15A Relé da buzina
6 H/LP LO LH 15A Relé dos faróis (médios) ESQ
7 H/LP HI IND 10A Combinado de instrumentos (máximos IND.)
8 ALT DSL 10A -
9 A/CON 10A Relé do ar-condicionado A/CON

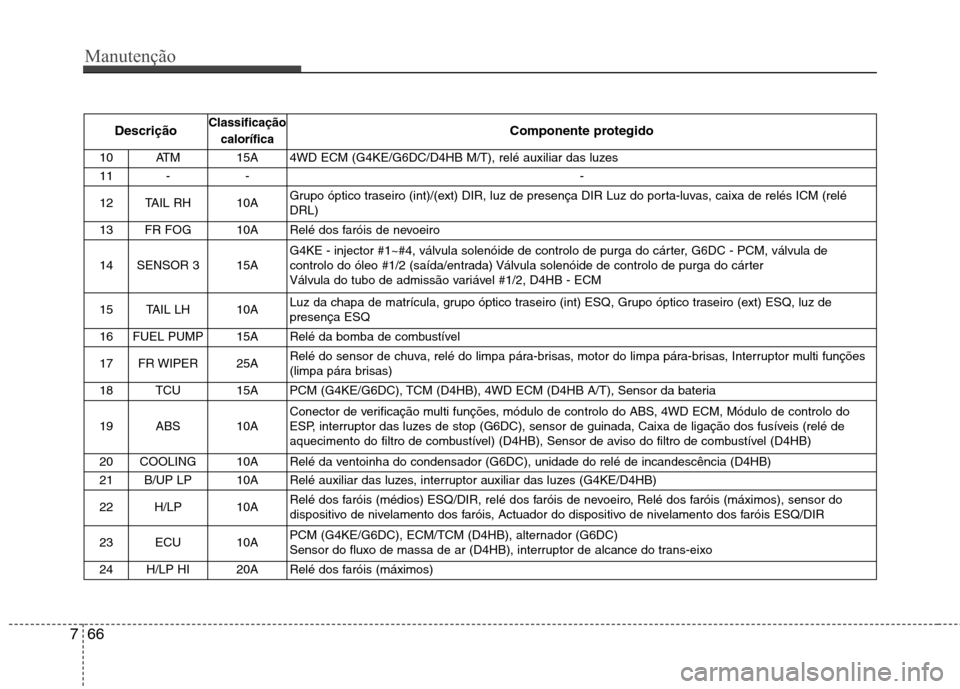

Manutenção
66
7
Descrição Classificação
calorífica Componente protegido
10ATM 15A 4WD ECM (G4KE/G6DC/D4HB M/T), relé auxiliar das luzes
11 - - -
12 TAIL RH 10A Grupo óptico traseiro (int)/(ext) DIR, luz de presença DIR Luz do porta-luvas, caixa de relés ICM (relé DRL)
13 FR FOG 10A Relé dos faróis de nevoeiro
14 SENSOR 3 15A G4KE - injector #1~#4, válvula solenóide de controlo de purga do cárter, G6DC - PCM, válvula de
controlo do óleo #1/2 (saída/entrada) Válvula solenóide de controlo de purga do cárter
Válvula do tubo de admissão variável #1/2, D4HB - ECM
15 TAIL LH 10A Luz da chapa de matrícula, grupo óptico traseiro (int) ESQ, Grupo óptico traseiro (ext) ESQ, luz depresença ESQ
16 FUEL PUMP 15A Relé da bomba de combustível
17 FR WIPER 25A Relé do sensor de chuva, relé do limpa pára-brisas, motor do limpa pára-brisas, Interruptor multi funções
(limpa pára brisas)
18 TCU 15A PCM (G4KE/G6DC), TCM (D4HB), 4WD ECM (D4HB A/T), Sensor da bateria
19 ABS 10A Conector de verificação multi funções, módulo de controlo do ABS, 4WD ECM, Módulo de controlo do
ESP, interruptor das luzes de stop (G6DC), sensor de guinada, Caixa de ligação dos fusíveis (relé de
aquecimento do filtro de combustível) (D4HB), Sensor de aviso do filtro de combustível (D4HB)
20 COOLING 10A Relé da ventoinha do condensador (G6DC), unidade do relé de incandescência (D4HB)
21 B/UP LP 10A Relé auxiliar das luzes, interruptor auxiliar das luzes (G4KE/D4HB)
22 H/LP 10A Relé dos faróis (médios) ESQ/DIR, relé dos faróis de nevoeiro, Relé dos faróis (máximos), sensor do
dispositivo de nivelamento dos faróis, Actuador do dispositivo de nivelamento dos faróis ESQ/DIR
23 ECU 10A PCM (G4KE/G6DC), ECM/TCM (D4HB), alternador (G6DC)
Sensor do fluxo de massa de ar (D4HB), interruptor de alcance do trans-eixo
24 H/LP HI 20A Relé dos faróis (máximos)

767
Manutenção

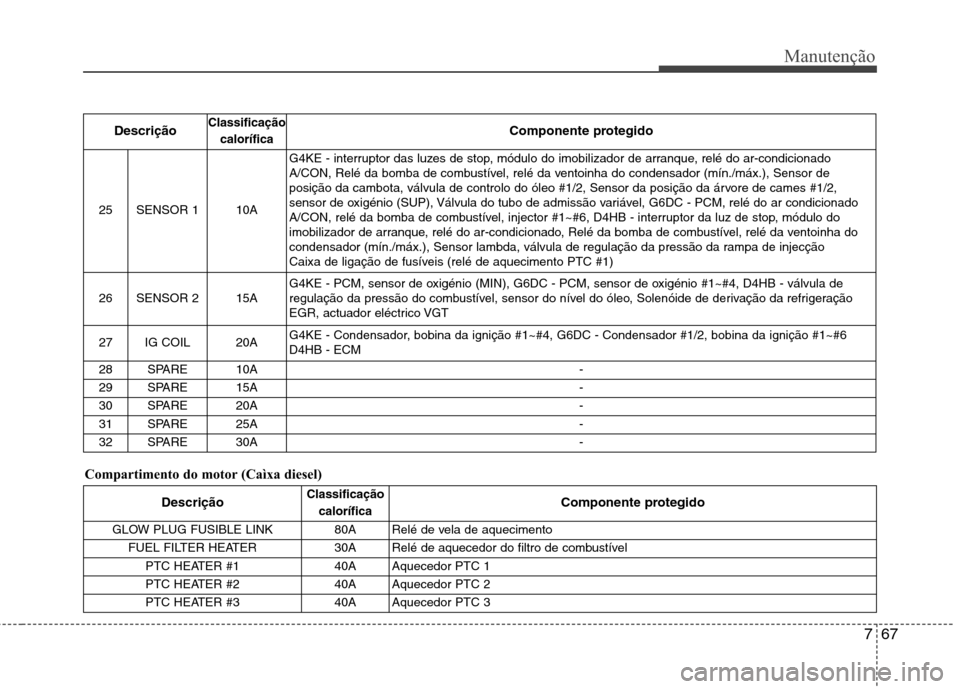

Compartimento do motor (Caìxa diesel)Descrição
Classificação
calorífica Componente protegido
25SENSOR 1 10A
G4KE - interruptor das luzes de stop, módulo do imobilizador de arranque, relé do ar-condicionado
A/CON, Relé da bomba de combustível, relé da ventoinha do condensador (mín./máx.), Sensor de
posição da cambota, válvula de controlo do óleo #1/2, Sensor da posição da árvore de cames #1/2,
sensor de oxigénio (SUP), Válvula do tubo de admissão variável, G6DC - PCM, relé do ar condicionado
A/CON, relé da bomba de combustível, injector #1~#6, D4HB - interruptor da luz de stop, módulo do
imobilizador de arranque, relé do ar-condicionado, Relé da bomba de combustível, relé da ventoinha do
condensador (mín./máx.), Sensor lambda, válvula de regulação da pressão da rampa de injecção
Caixa de ligação de fusíveis (relé de aquecimento PTC #1)
26 SENSOR 2 15A G4KE - PCM, sensor de oxigénio (MIN), G6DC - PCM, sensor de oxigénio #1~#4, D4HB - válvula de
regulação da pressão do combustível, sensor do nível do óleo, Solenóide de derivação da refrigeração
EGR, actuador eléctrico VGT
27 IG COIL 20A G4KE - Condensador, bobina da ignição #1~#4, G6DC - Condensador #1/2, bobina da ignição #1~#6D4HB - ECM
28 SPARE 10A -
29 SPARE 15A -
30 SPARE 20A -
31 SPARE 25A -
32 SPARE 30A -
DescriçãoClassificação
calorífica Componente protegido
GLOW PLUG FUSIBLE LINK 80A Relé de vela de aquecimento FUEL FILTER HEATER 30A Relé de aquecedor do filtro de combustível PTC HEATER #1 40A Aquecedor PTC 1
PTC HEATER #2 40A Aquecedor PTC 2
PTC HEATER #3 40A Aquecedor PTC 3

Manutenção
68
7

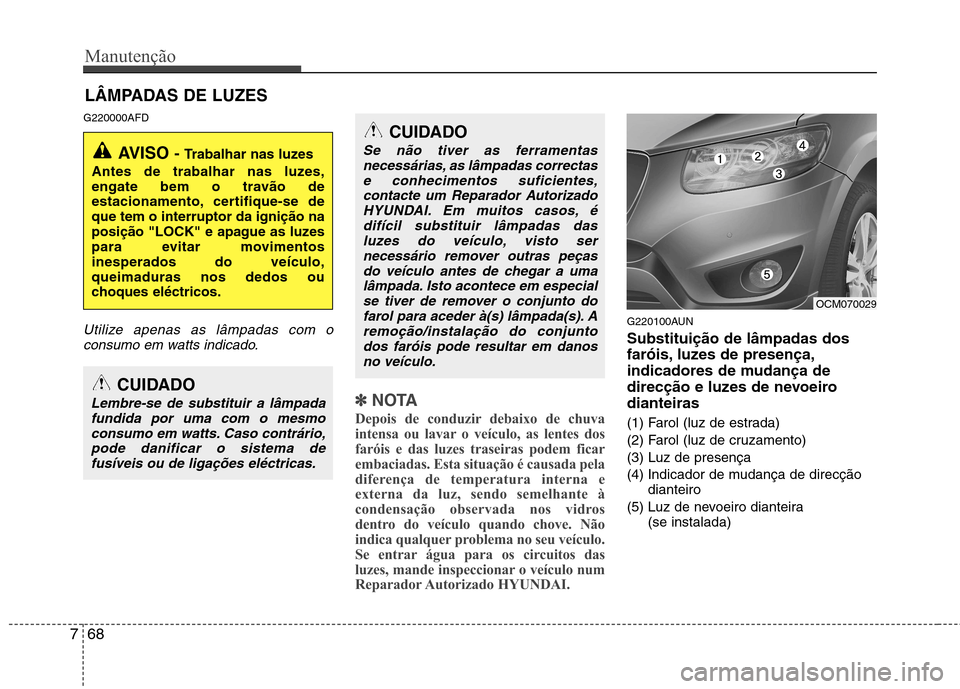

LÂMPADAS DE LUZES
G220000AFD
Utilize apenas as lâmpadas com o consumo em watts indicado.
✽✽ NOTA
Depois de conduzir debaixo de chuva
intensa ou lavar o veículo, as lentes dos
faróis e das luzes traseiras podem ficar
embaciadas. Esta situação é causada pela
diferença de temperatura interna e
externa da luz, sendo semelhante à
condensação observada nos vidros
dentro do veículo quando chove. Não
indica qualquer problema no seu veículo.
Se entrar água para os circuitos das
luzes, mande inspeccionar o veículo num
Reparador Autorizado HYUNDAI.
G220100AUN Substituição de lâmpadas dos
faróis, luzes de presença,
indicadores de mudança de
direcção e luzes de nevoeirodianteiras
(1) Farol (luz de estrada)
(2) Farol (luz de cruzamento)(3) Luz de presença
(4) Indicador de mudança de direcção dianteiro
(5) Luz de nevoeiro dianteira (se instalada)
AVISO - Trabalhar nas luzes
Antes de trabalhar nas luzes,
engate bem o travão de
estacionamento, certifique-se deque tem o interruptor da ignição na
posição "LOCK" e apague as luzes
para evitar movimentosinesperados do veículo,queimaduras nos dedos ou
choques eléctricos.
CUIDADO
Lembre-se de substituir a lâmpada fundida por uma com o mesmoconsumo em watts. Caso contrário,
pode danificar o sistema defusíveis ou de ligações eléctricas.
CUIDADO
Se não tiver as ferramentasnecessárias, as lâmpadas correctas
e conhecimentos suficientes,contacte um Reparador AutorizadoHYUNDAI. Em muitos casos, é difícil substituir lâmpadas das
luzes do veículo, visto sernecessário remover outras peçasdo veículo antes de chegar a uma
lâmpada. Isto acontece em especialse tiver de remover o conjunto dofarol para aceder à(s) lâmpada(s). Aremoção/instalação do conjunto
dos faróis pode resultar em danosno veículo.
OCM070029

769
Manutenção

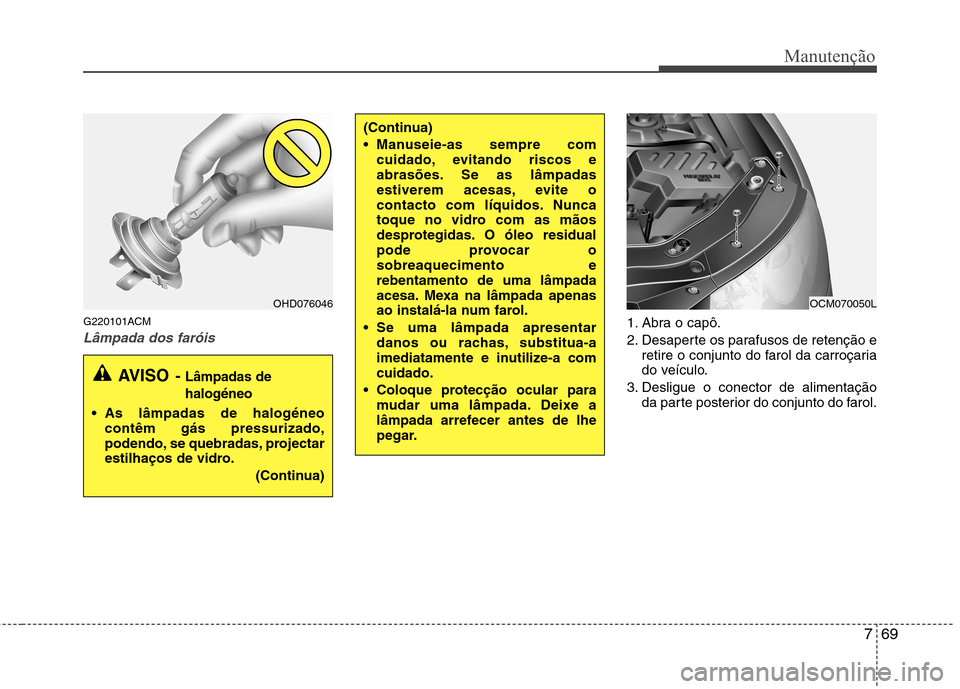

G220101ACM
Lâmpada dos faróis1. Abra o capô.
2. Desaperte os parafusos de retenção eretire o conjunto do farol da carroçaria
do veículo.
3. Desligue o conector de alimentação da parte posterior do conjunto do farol.
(Continua)
Manuseie-as sempre comcuidado, evitando riscos e
abrasões. Se as lâmpadas
estiverem acesas, evite o
contacto com líquidos. Nunca
toque no vidro com as mãos
desprotegidas. O óleo residual
pode provocar osobreaquecimento erebentamento de uma lâmpada
acesa. Mexa na lâmpada apenas
ao instalá-la num farol.
Se uma lâmpada apresentar danos ou rachas, substitua-a
imediatamente e inutilize-a comcuidado.
Coloque protecção ocular para mudar uma lâmpada. Deixe a
lâmpada arrefecer antes de lhe
pegar.
AVISO - Lâmpadas de halogéneo
As lâmpadas de halogéneo
contêm gás pressurizado,
podendo, se quebradas, projectar
estilhaços de vidro.
(Continua)
OHD076046OCM070050L

Manutenção
70
7

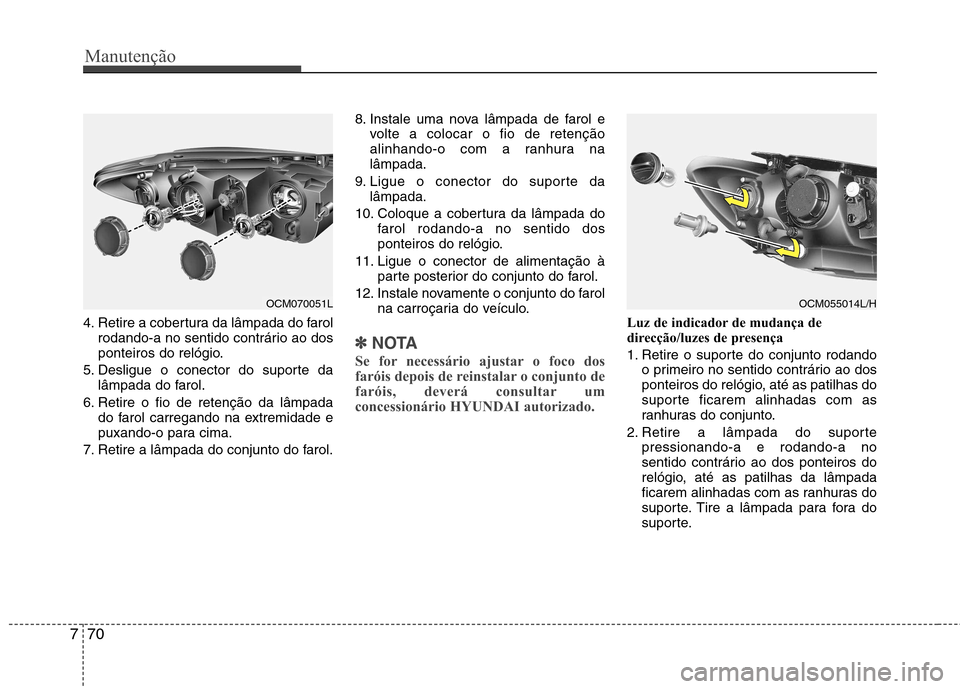

4. Retire a cobertura da lâmpada do farol
rodando-a no sentido contrário ao dos
ponteiros do relógio.
5. Desligue o conector do suporte da lâmpada do farol.
6. Retire o fio de retenção da lâmpada do farol carregando na extremidade e
puxando-o para cima.
7. Retire a lâmpada do conjunto do farol. 8. Instale uma nova lâmpada de farol e
volte a colocar o fio de retenção
alinhando-o com a ranhura nalâmpada.
9. Ligue o conector do suporte da lâmpada.
10. Coloque a cobertura da lâmpada do farol rodando-a no sentido dos
ponteiros do relógio.
11. Ligue o conector de alimentação à parte posterior do conjunto do farol.
12. Instale novamente o conjunto do farol na carroçaria do veículo.
✽✽NOTA
Se for necessário ajustar o foco dos
faróis depois de reinstalar o conjunto de
faróis, deverá consultar um
concessionário HYUNDAI autorizado.
Luz de indicador de mudança de
direcção/luzes de presença
1. Retire o suporte do conjunto rodando o primeiro no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras do conjunto.
2. Retire a lâmpada do suporte pressionando-a e rodando-a no
sentido contrário ao dos ponteiros do
relógio, até as patilhas da lâmpada
ficarem alinhadas com as ranhuras do
suporte. Tire a lâmpada para fora do
suporte.
OCM055014L/HOCM070051L

771
Manutenção

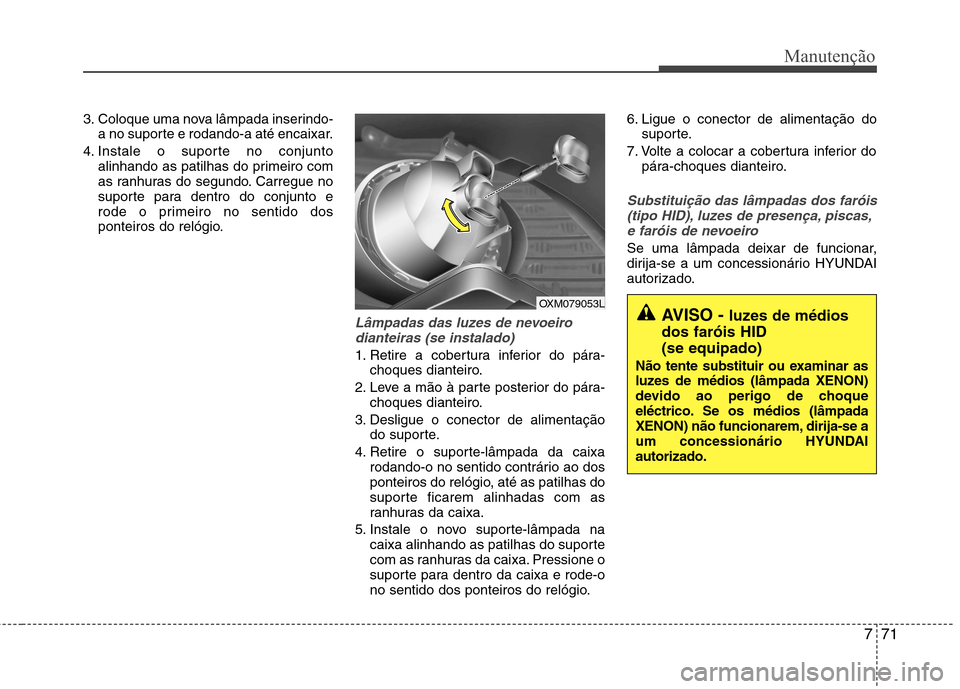

3. Coloque uma nova lâmpada inserindo-a no suporte e rodando-a até encaixar.
4. Instale o suporte no conjunto alinhando as patilhas do primeiro com
as ranhuras do segundo. Carregue no
suporte para dentro do conjunto e
rode o primeiro no sentido dos
ponteiros do relógio.
Lâmpadas das luzes de nevoeiro
dianteiras (se instalado)
1. Retire a cobertura inferior do pára- choques dianteiro.
2. Leve a mão à parte posterior do pára- choques dianteiro.
3. Desligue o conector de alimentação do suporte.
4. Retire o suporte-lâmpada da caixa rodando-o no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras da caixa.
5. Instale o novo suporte-lâmpada na caixa alinhando as patilhas do suporte
com as ranhuras da caixa. Pressione o
suporte para dentro da caixa e rode-o
no sentido dos ponteiros do relógio. 6. Ligue o conector de alimentação do
suporte.
7. Volte a colocar a cobertura inferior do pára-choques dianteiro.
Substituição das lâmpadas dos faróis
(tipo HID), luzes de presença, piscas,e faróis de nevoeiro
Se uma lâmpada deixar de funcionar,
dirija-se a um concessionário HYUNDAI
autorizado.
OXM079053LAVISO - luzes de médios
dos faróis HID (se equipado)
Não tente substituir ou examinar as
luzes de médios (lâmpada XENON)
devido ao perigo de choque
eléctrico. Se os médios (lâmpada
XENON) não funcionarem, dirija-se a
um concessionário HYUNDAIautorizado.

Manutenção
72
7

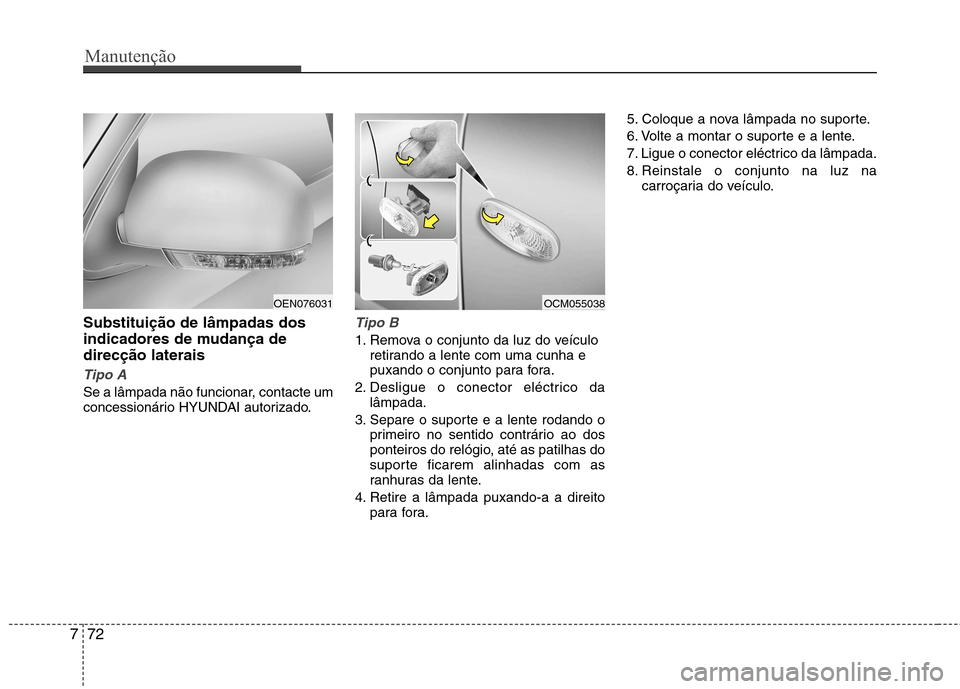

Substituição de lâmpadas dos
indicadores de mudança dedirecção laterais
Tipo A
Se a lâmpada não funcionar, contacte um
concessionário HYUNDAI autorizado.
Tipo B
1. Remova o conjunto da luz do veículo
retirando a lente com uma cunha e
puxando o conjunto para fora.
2. Desligue o conector eléctrico da lâmpada.
3. Separe o suporte e a lente rodando o primeiro no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras da lente.
4. Retire a lâmpada puxando-a a direito para fora. 5. Coloque a nova lâmpada no suporte.
6. Volte a montar o suporte e a lente.
7. Ligue o conector eléctrico da lâmpada.
8. Reinstale o conjunto na luz na
carroçaria do veículo.
OEN076031OCM055038

773
Manutenção

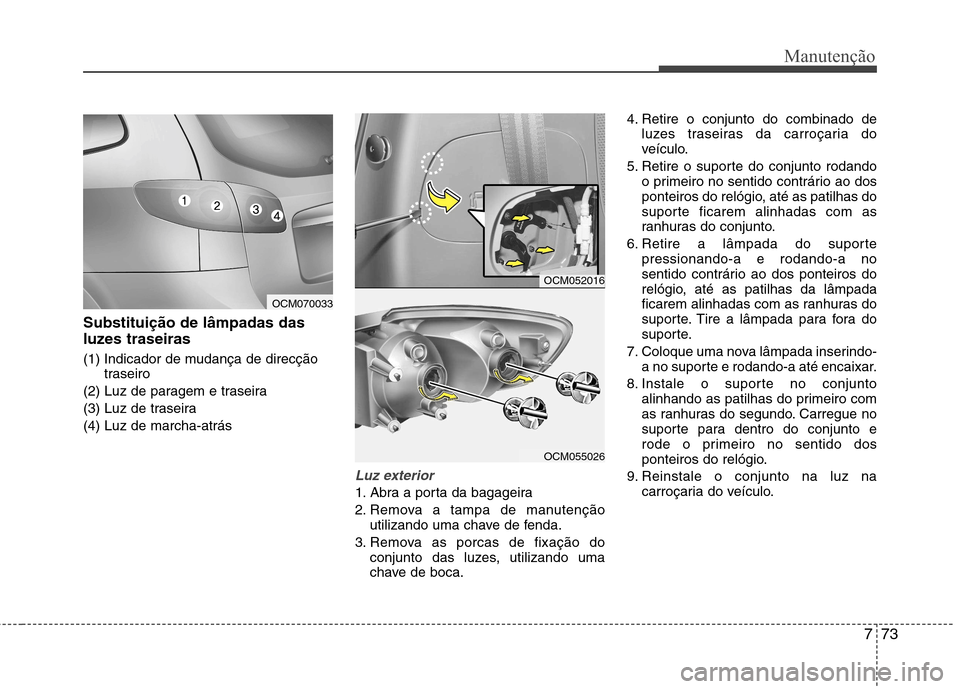

Substituição de lâmpadas das
luzes traseiras
(1) Indicador de mudança de direcçãotraseiro
(2) Luz de paragem e traseira
(3) Luz de traseira(4) Luz de marcha-atrás
Luz exterior
1. Abra a porta da bagageira
2. Remova a tampa de manutenção utilizando uma chave de fenda.
3. Remova as porcas de fixação do conjunto das luzes, utilizando uma
chave de boca. 4. Retire o conjunto do combinado de
luzes traseiras da carroçaria do
veículo.
5. Retire o suporte do conjunto rodando o primeiro no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras do conjunto.
6. Retire a lâmpada do suporte pressionando-a e rodando-a no
sentido contrário ao dos ponteiros do
relógio, até as patilhas da lâmpada
ficarem alinhadas com as ranhuras do
suporte. Tire a lâmpada para fora do
suporte.
7. Coloque uma nova lâmpada inserindo- a no suporte e rodando-a até encaixar.
8. Instale o suporte no conjunto alinhando as patilhas do primeiro com
as ranhuras do segundo. Carregue no
suporte para dentro do conjunto e
rode o primeiro no sentido dos
ponteiros do relógio.
9. Reinstale o conjunto na luz na carroçaria do veículo.
OCM052016
OCM055026
OCM070033
