Sistema de segurança do seu veículo
60
3
C041000AUN

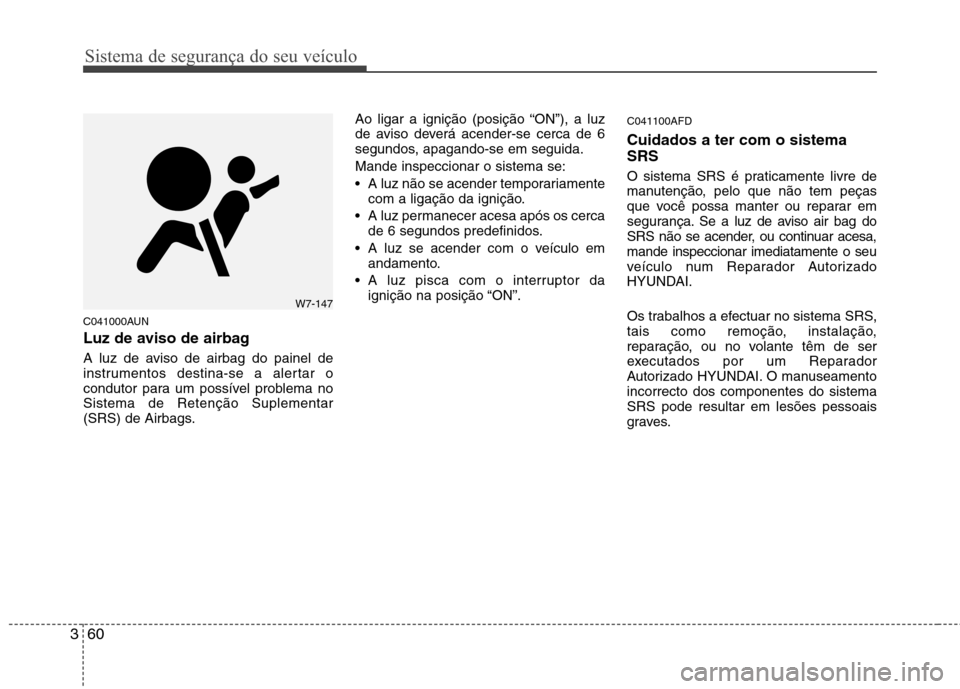

Luz de aviso de airbag
A luz de aviso de airbag do painel de
instrumentos destina-se a alertar o
condutor para um possível problema noSistema de Retenção Suplementar
(SRS) de Airbags. Ao ligar a ignição (posição “ON”), a luz
de aviso deverá acender-se cerca de 6
segundos, apagando-se em seguida. Mande inspeccionar o sistema se:
A luz não se acender temporariamente
com a ligação da ignição.
A luz permanecer acesa após os cerca de 6 segundos predefinidos.
A luz se acender com o veículo em andamento.
A luz pisca com o interruptor da ignição na posição “ON”. C041100AFD Cuidados a ter com o sistema SRS
O sistema SRS é praticamente livre de
manutenção, pelo que não tem peças
que você possa manter ou reparar em
segurança. Se a
luz de aviso air bag do
SRS não se acender, ou continuar acesa,
mande inspeccionar imediatamente o seu
veículo num Reparador Autorizado
HYUNDAI.
Os trabalhos a efectuar no sistema SRS,
tais como remoção, instalação,
reparação, ou no volante têm de ser
executados por um Reparador
Autorizado HYUNDAI. O manuseamentoincorrecto dos componentes do sistemaSRS pode resultar em lesões pessoais
graves.
W7-147

361
Sistema de segurança do seu veículo

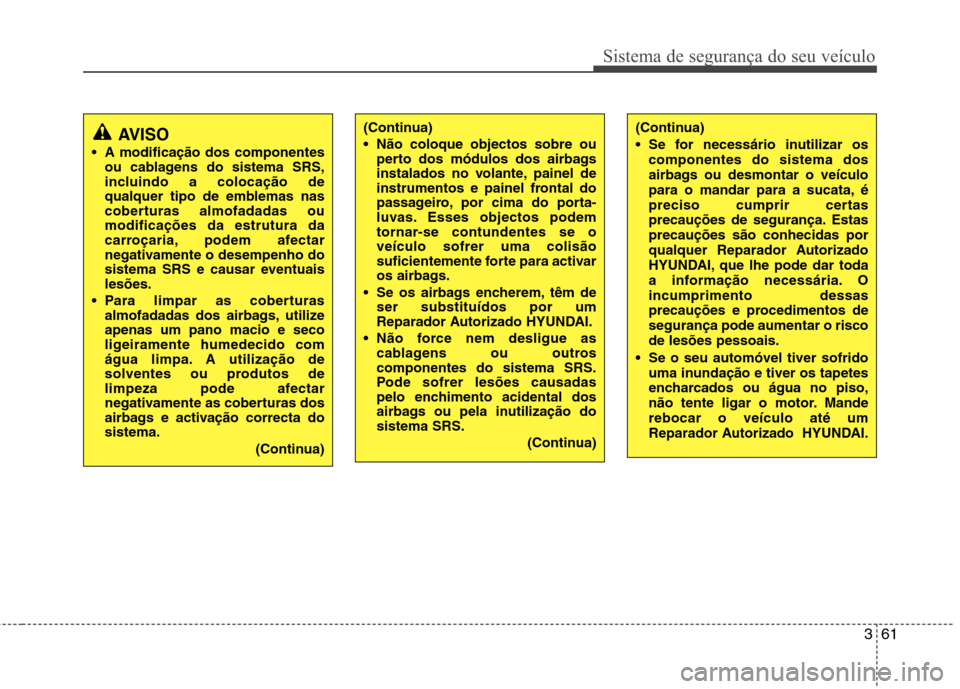

AVISO
A modificação dos componentes ou cablagens do sistema SRS,
incluindo a colocação de
qualquer tipo de emblemas nas
coberturas almofadadas oumodificações da estrutura da
carroçaria, podem afectar
negativamente o desempenho do
sistema SRS e causar eventuaislesões.
Para limpar as coberturas almofadadas dos airbags, utilizeapenas um pano macio e seco
ligeiramente humedecido com
água limpa. A utilização de
solventes ou produtos de
limpeza pode afectar
negativamente as coberturas dos
airbags e activação correcta dosistema.
(Continua)(Continua)
Não coloque objectos sobre ouperto dos módulos dos airbags
instalados no volante, painel de
instrumentos e painel frontal do
passageiro, por cima do porta-
luvas. Esses objectos podem
tornar-se contundentes se oveículo sofrer uma colisão
suficientemente forte para activar
os airbags.
Se os airbags encherem, têm de ser substituídos por um
Reparador Autorizado HYUNDAI.
Não force nem desligue as cablagens ou outroscomponentes do sistema SRS.
Pode sofrer lesões causadas
pelo enchimento acidental dos
airbags ou pela inutilização dosistema SRS.
(Continua)(Continua)
Se for necessário inutilizar oscomponentes do sistema dos
airbags ou desmontar o veículo
para o mandar para a sucata, é
preciso cumprir certas
precauções de segurança. Estasprecauções são conhecidas por
qualquer Reparador Autorizado
HYUNDAI, que lhe pode dar toda
a informação necessária. Oincumprimento dessas
precauções e procedimentos desegurança pode aumentar o riscode lesões pessoais.
Se o seu automóvel tiver sofrido uma inundação e tiver os tapetes
encharcados ou água no piso,
não tente ligar o motor. Manderebocar o veículo até um
Reparador Autorizado HYUNDAI.

Sistema de segurança do seu veículo
62
3

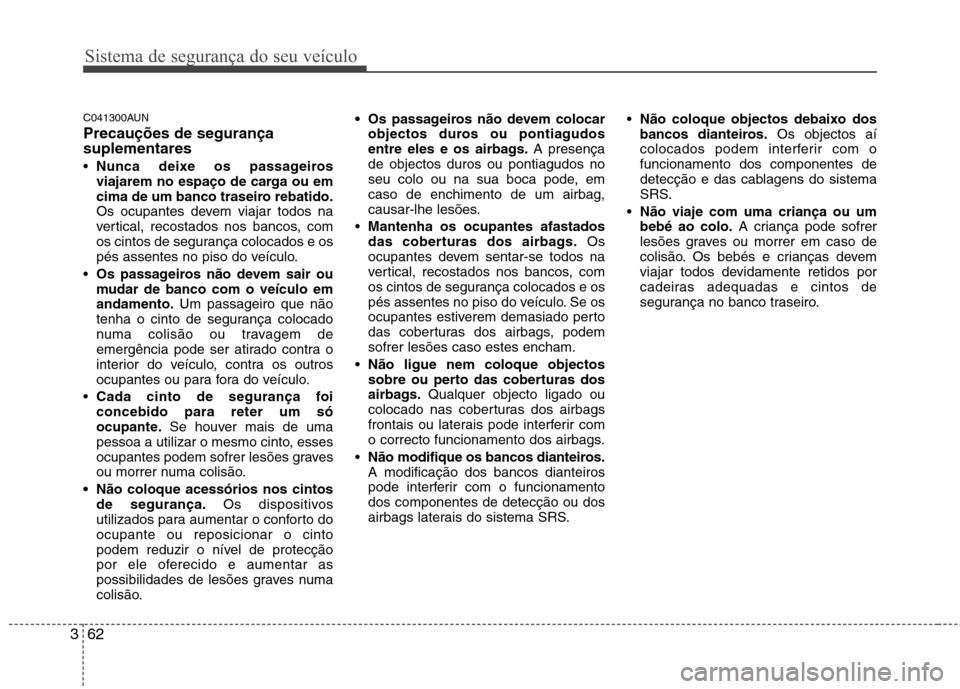

C041300AUN Precauções de segurança suplementares Nunca deixe os passageiros
viajarem no espaço de carga ou em
cima de um banco traseiro rebatido.
Os ocupantes devem viajar todos na
vertical, recostados nos bancos, com
os cintos de segurança colocados e os
pés assentes no piso do veículo.
Os passageiros não devem sair ou
mudar de banco com o veículo emandamento. Um passageiro que não
tenha o cinto de segurança colocado
numa colisão ou travagem de
emergência pode ser atirado contra o
interior do veículo, contra os outros
ocupantes ou para fora do veículo.
Cada cinto de segurança foiconcebido para reter um só
ocupante. Se houver mais de uma
pessoa a utilizar o mesmo cinto, esses
ocupantes podem sofrer lesões graves
ou morrer numa colisão.
Não coloque acessórios nos cintos de segurança. Os dispositivos
utilizados para aumentar o conforto doocupante ou reposicionar o cinto
podem reduzir o nível de protecção
por ele oferecido e aumentar as
possibilidades de lesões graves numa
colisão. Os passageiros não devem colocar
objectos duros ou pontiagudos
entre eles e os airbags. A presença
de objectos duros ou pontiagudos no
seu colo ou na sua boca pode, emcaso de enchimento de um airbag,
causar-lhe lesões.
Mantenha os ocupantes afastados
das coberturas dos airbags. Os
ocupantes devem sentar-se todos na
vertical, recostados nos bancos, com
os cintos de segurança colocados e os
pés assentes no piso do veículo. Se os
ocupantes estiverem demasiado perto
das coberturas dos airbags, podemsofrer lesões caso estes encham.
Não ligue nem coloque objectos
sobre ou perto das coberturas dos
airbags. Qualquer objecto ligado ou
colocado nas coberturas dos airbags
frontais ou laterais pode interferir com
o correcto funcionamento dos airbags.
Não modifique os bancos dianteiros.A modificação dos bancos dianteiros
pode interferir com o funcionamentodos componentes de detecção ou dos
airbags laterais do sistema SRS.
Não coloque objectos debaixo dos
bancos dianteiros. Os objectos aí
colocados podem interferir com ofuncionamento dos componentes de
detecção e das cablagens do sistema
SRS.
Não viaje com uma criança ou umbebé ao colo. A criança pode sofrer
lesões graves ou morrer em caso de
colisão. Os bebés e crianças devem
viajar todos devidamente retidos por
cadeiras adequadas e cintos de
segurança no banco traseiro.

363
Sistema de segurança do seu veículo

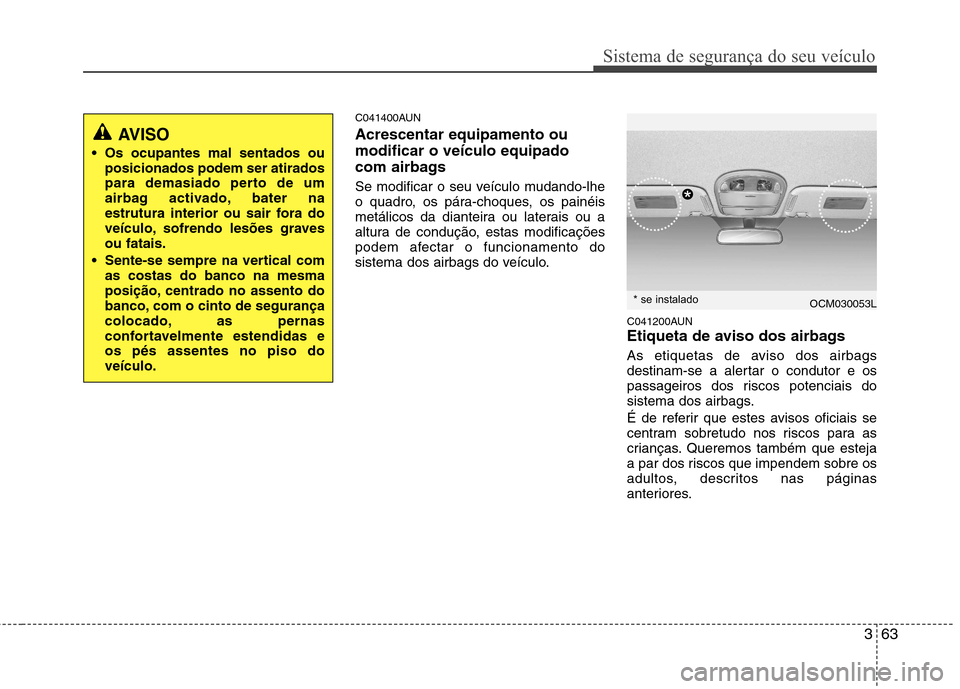

C041400AUN Acrescentar equipamento ou modificar o veículo equipado
com airbags
Se modificar o seu veículo mudando-lhe
o quadro, os pára-choques, os painéis
metálicos da dianteira ou laterais ou a
altura de condução, estas modificações
podem afectar o funcionamento do
sistema dos airbags do veículo.C041200AUN
Etiqueta de aviso dos airbags
As etiquetas de aviso dos airbags
destinam-se a alertar o condutor e os
passageiros dos riscos potenciais do
sistema dos airbags.
É de referir que estes avisos oficiais se
centram sobretudo nos riscos para as
crianças. Queremos também que esteja
a par dos riscos que impendem sobre os
adultos, descritos nas páginas
anteriores.
AVISO
Os ocupantes mal sentados ou posicionados podem ser atirados
para demasiado perto de um
airbag activado, bater na
estrutura interior ou sair fora do
veículo, sofrendo lesões gravesou fatais.
Sente-se sempre na vertical com as costas do banco na mesma
posição, centrado no assento do
banco, com o cinto de segurança
colocado, as pernas
confortavelmente estendidas eos pés assentes no piso doveículo.
OCM030053L
*
* se instalado

4

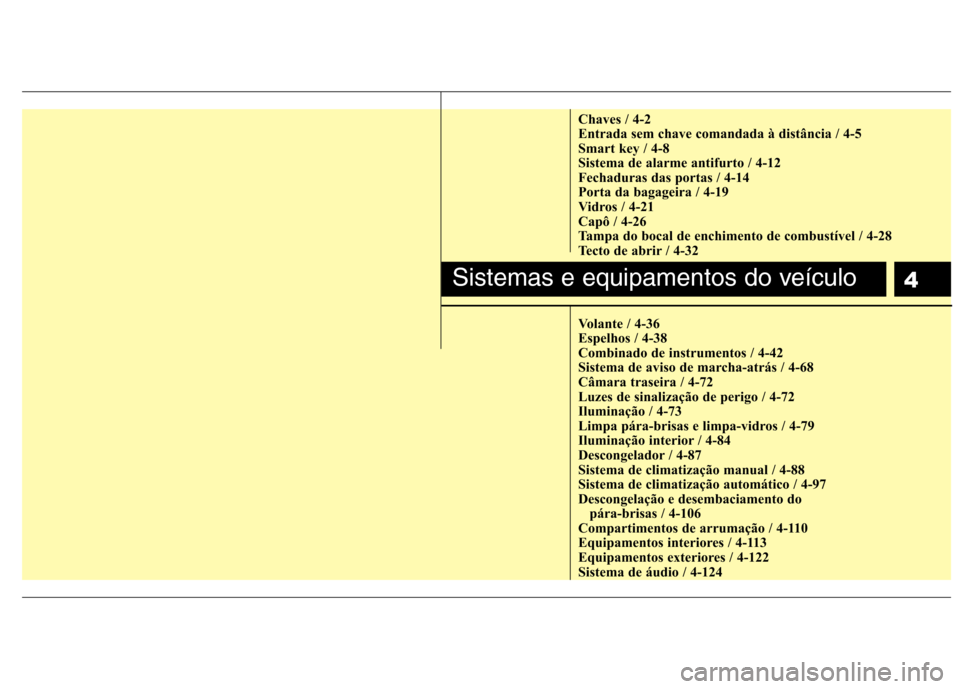

Chaves / 4-2

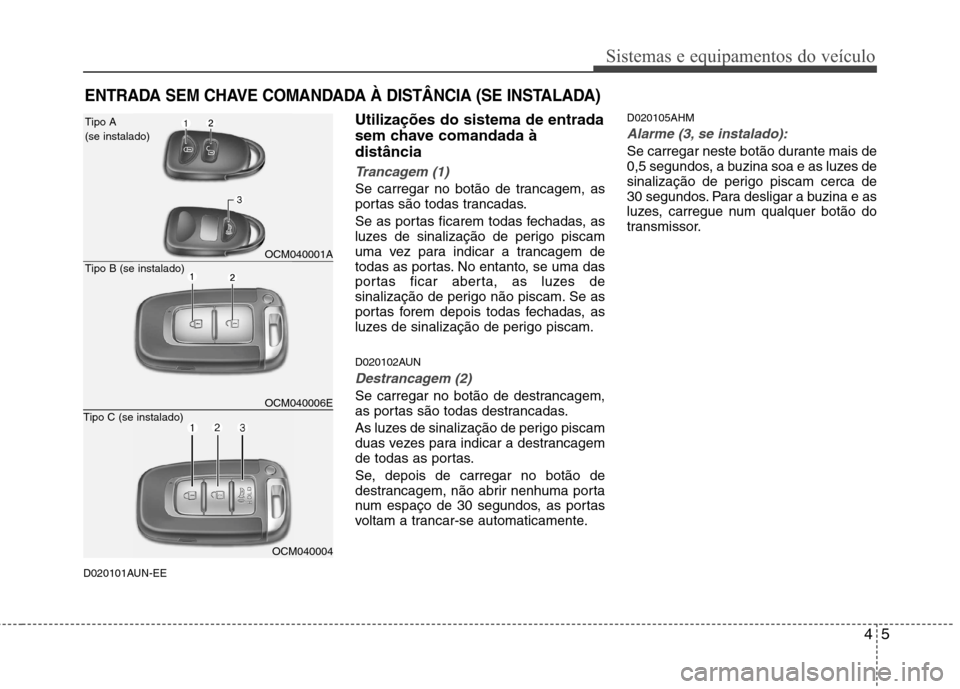

Entrada sem chave comandada à distância / 4-5
Smart key / 4-8
Sistema de alarme antifurto / 4-12
Fechaduras das portas / 4-14
Porta da bagageira / 4-19
Vidros / 4-21
Capô / 4-26
Tampa do bocal de enchimento de combustível / 4-28
Tecto de abrir / 4-32
Volante / 4-36
Espelhos / 4-38
Combinado de instrumentos / 4-42
Sistema de aviso de marcha-atrás / 4-68
Câmara traseira / 4-72
Luzes de sinalização de perigo / 4-72
Iluminação / 4-73
Limpa pára-brisas e limpa-vidros / 4-79
Iluminação interior / 4-84
Descongelador / 4-87
Sistema de climatização manual / 4-88
Sistema de climatização automático / 4-97
Descongelação e desembaciamento do pára-brisas / 4-106
Compartimentos de arrumação / 4-110
Equipamentos interiores / 4-113
Equipamentos exteriores / 4-122
Sistema de áudio / 4-124
Sistemas e equipamentos do veículo

Sistemas e equipamentos do veículo

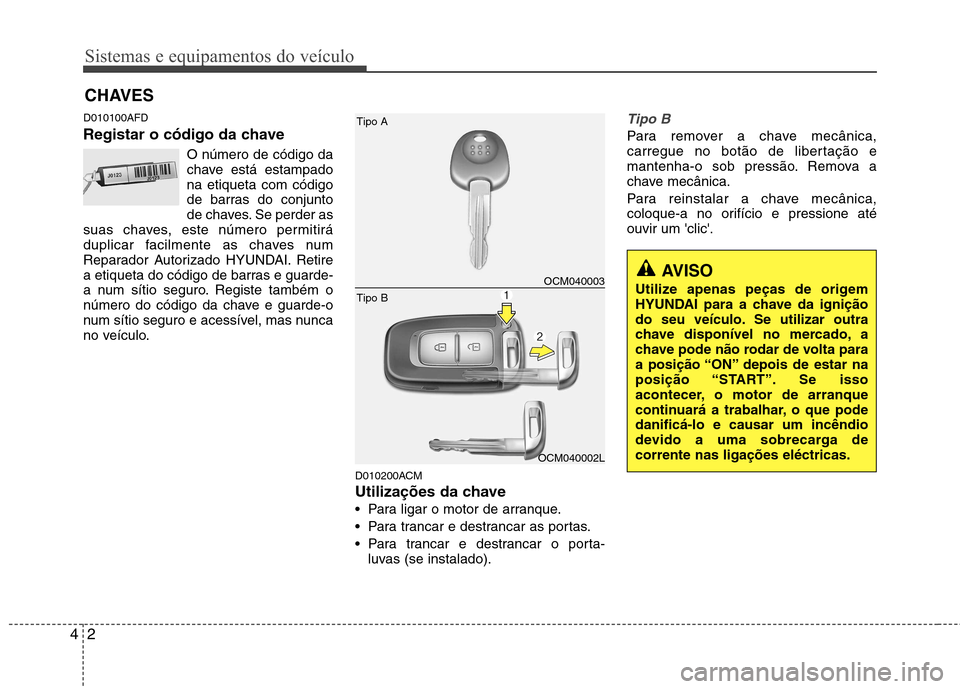

2
4
D010100AFD
Registar o código da chave
O número de código da
chave está estampadona etiqueta com código
de barras do conjunto
de chaves. Se perder as
suas chaves, este número permitirá
duplicar facilmente as chaves num
Reparador Autorizado HYUNDAI. Retire
a etiqueta do código de barras e guarde-
a num sítio seguro. Registe também o
número do código da chave e guarde-o
num sítio seguro e acessível, mas nunca
no veículo.
D010200ACM
Utilizações da chave
Para ligar o motor de arranque.
Para trancar e destrancar as portas.
Para trancar e destrancar o porta-luvas (se instalado).Tipo B
Para remover a chave mecânica,
carregue no botão de libertação e
mantenha-o sob pressão. Remova a
chave mecânica.
Para reinstalar a chave mecânica,
coloque-a no orifício e pressione atéouvir um 'clic'.
CHAVES
OCM040003
OCM040002L
Tipo A Tipo B
AVISO
Utilize apenas peças de origem
HYUNDAI para a chave da ignição
do seu veículo. Se utilizar outra
chave disponível no mercado, a
chave pode não rodar de volta para
a posição “ON” depois de estar na
posição “START”. Se isso
acontecer, o motor de arranque
continuará a trabalhar, o que podedanificá-lo e causar um incêndio
devido a uma sobrecarga decorrente nas ligações eléctricas.

43
Sistemas e equipamentos do veículo

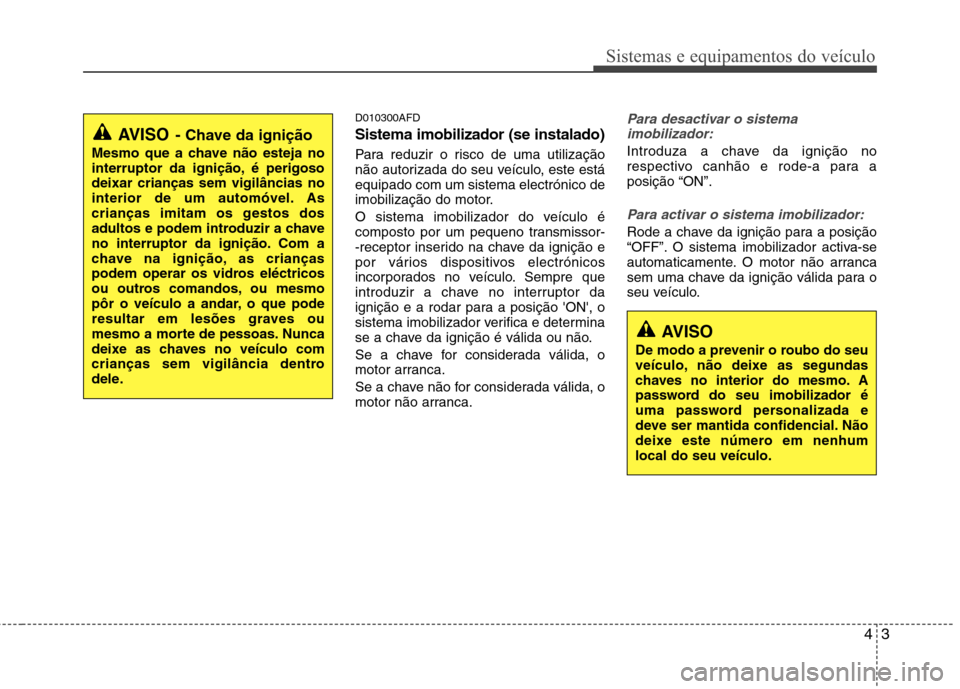

D010300AFD Sistema imobilizador (se instalado)
Para reduzir o risco de uma utilização
não autorizada do seu veículo, este estáequipado com um sistema electrónico de
imobilização do motor.
O sistema imobilizador do veículo é
composto por um pequeno transmissor-
-receptor inserido na chave da ignição e
por vários dispositivos electrónicos
incorporados no veículo. Sempre que
introduzir a chave no interruptor da
ignição e a rodar para a posição 'ON', o
sistema imobilizador verifica e determina
se a chave da ignição é válida ou não.
Se a chave for considerada válida, o
motor arranca.
Se a chave não for considerada válida, o
motor não arranca.Para desactivar o sistemaimobilizador:
Introduza a chave da ignição no
respectivo canhão e rode-a para aposição “ON”.
Para activar o sistema imobilizador:
Rode a chave da ignição para a posição
“OFF”. O sistema imobilizador activa-se
automaticamente. O motor não arranca
sem uma chave da ignição válida para o
seu veículo.
AVISO
De modo a prevenir o roubo do seu
veículo, não deixe as segundas
chaves no interior do mesmo. A
password do seu imobilizador é
uma password personalizada e
deve ser mantida confidencial. Não
deixe este número em nenhumlocal do seu veículo.
AVISO - Chave da ignição
Mesmo que a chave não esteja no
interruptor da ignição, é perigosodeixar crianças sem vigilâncias no
interior de um automóvel. As
crianças imitam os gestos dos
adultos e podem introduzir a chave
no interruptor da ignição. Com a
chave na ignição, as crianças
podem operar os vidros eléctricos
ou outros comandos, ou mesmo
pôr o veículo a andar, o que pode
resultar em lesões graves ou
mesmo a morte de pessoas. Nunca
deixe as chaves no veículo com
crianças sem vigilância dentro
dele.

Sistemas e equipamentos do veículo
4
4
✽✽

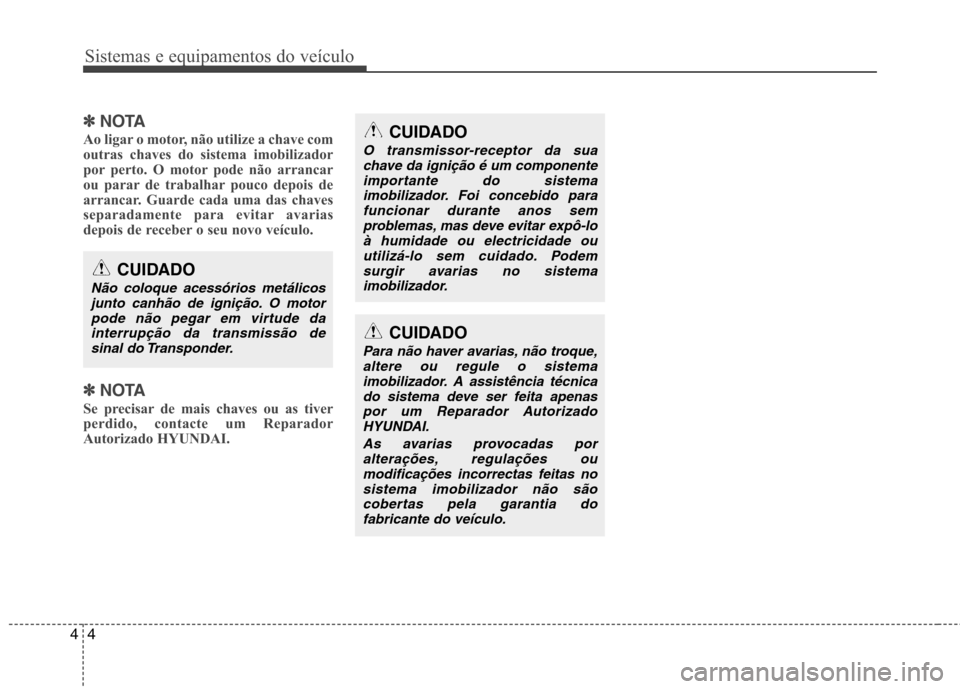

NOTA
Ao ligar o motor, não utilize a chave com
outras chaves do sistema imobilizador
por perto. O motor pode não arrancar
ou parar de trabalhar pouco depois de
arrancar. Guarde cada uma das chaves
separadamente para evitar avarias
depois de receber o seu novo veículo.
✽
✽ NOTA
Se precisar de mais chaves ou as tiver
perdido, contacte um Reparador
Autorizado HYUNDAI.
CUIDADO
O transmissor-receptor da sua chave da ignição é um componente
importante do sistemaimobilizador. Foi concebido parafuncionar durante anos sem problemas, mas deve evitar expô-lo
à humidade ou electricidade ouutilizá-lo sem cuidado. Podemsurgir avarias no sistema
imobilizador.
CUIDADO
Para não haver avarias, não troque,altere ou regule o sistemaimobilizador. A assistência técnica do sistema deve ser feita apenaspor um Reparador Autorizado
HYUNDAI.
As avarias provocadas poralterações, regulações ou modificações incorrectas feitas nosistema imobilizador não são
cobertas pela garantia dofabricante do veículo.
CUIDADO
Não coloque acessórios metálicosjunto canhão de ignição. O motorpode não pegar em virtude da
interrupção da transmissão desinal do Transponder.

45
Sistemas e equipamentos do veículo
D020101AUN-EEUtilizações do sistema de entrada
sem chave comandada àdistância
Trancagem (1)
Se carregar no botão de trancagem, as
portas são todas trancadas.
Se as portas ficarem todas fechadas, as
luzes de sinalização de perigo piscam
uma vez para indicar a trancagem de
todas as portas. No entanto, se uma das
portas ficar aberta, as luzes de
sinalização de perigo não piscam. Se as
portas forem depois todas fechadas, as
luzes de sinalização de perigo piscam.
D020102AUN
Destrancagem (2)
Se carregar no botão de destrancagem,
as portas são todas destrancadas.
As luzes de sinalização de perigo piscam
duas vezes para indicar a destrancagem
de todas as portas.
Se, depois de carregar no botão de
destrancagem, não abrir nenhuma porta
num espaço de 30 segundos, as portas
voltam a trancar-se automaticamente.
D020105AHM
Alarme (3, se instalado):
Se carregar neste botão durante mais de
0,5 segundos, a buzina soa e as luzes de
sinalização de perigo piscam cerca de
30 segundos. Para desligar a buzina e as
luzes, carregue num qualquer botão do
transmissor.
ENTRADA SEM CHAVE COMANDADA À DISTÂNCIA (SE INSTALADA)
OCM040001A
OCM040004
OCM040006E
Tipo C (se instalado)
Tipo A (se instalado)
Tipo B (se instalado)

Sistemas e equipamentos do veículo
6
4

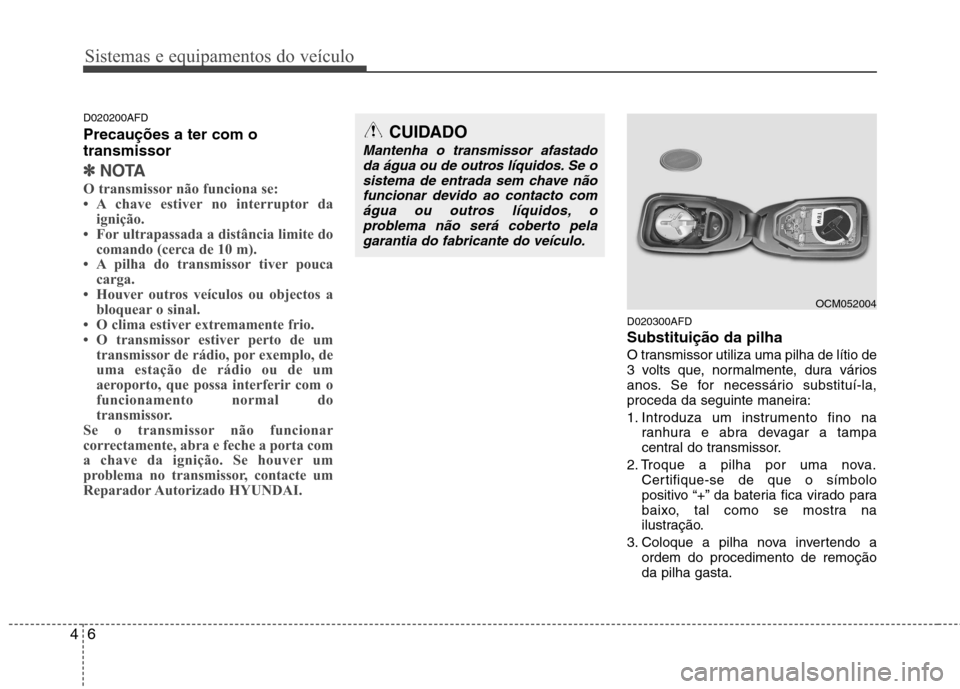

D020200AFD Precauções a ter com o transmissor
✽✽
NOTA
O transmissor não funciona se:
 A chave estiver no interruptor da ignição.
 For ultrapassada a distância limite do comando (cerca de 10 m).
 A pilha do transmissor tiver pouca carga.
 Houver outros veículos ou objectos a bloquear o sinal.
 O clima estiver extremamente frio.
 O transmissor estiver perto de um transmissor de rádio, por exemplo, de
uma estação de rádio ou de um
aeroporto, que possa interferir com o
funcionamento normal do
transmissor.
Se o transmissor não funcionar
correctamente, abra e feche a porta com
a chave da ignição. Se houver um
problema no transmissor, contacte um
Reparador Autorizado HYUNDAI.
D020300AFD Substituição da pilha
O transmissor utiliza uma pilha de lítio de
3 volts que, normalmente, dura vários
anos. Se for necessário substituí-la,
proceda da seguinte maneira:
1. Introduza um instrumento fino na
ranhura e abra devagar a tampa
central do transmissor.
2. Troque a pilha por uma nova. Certifique-se de que o símbolo
positivo “+” da bateria fica virado para
baixo, tal como se mostra na
ilustração.
3. Coloque a pilha nova invertendo a ordem do procedimento de remoçãoda pilha gasta.
CUIDADO
Mantenha o transmissor afastado
da água ou de outros líquidos. Se o
sistema de entrada sem chave nãofuncionar devido ao contacto comágua ou outros líquidos, o problema não será coberto pela
garantia do fabricante do veículo.
OCM052004
