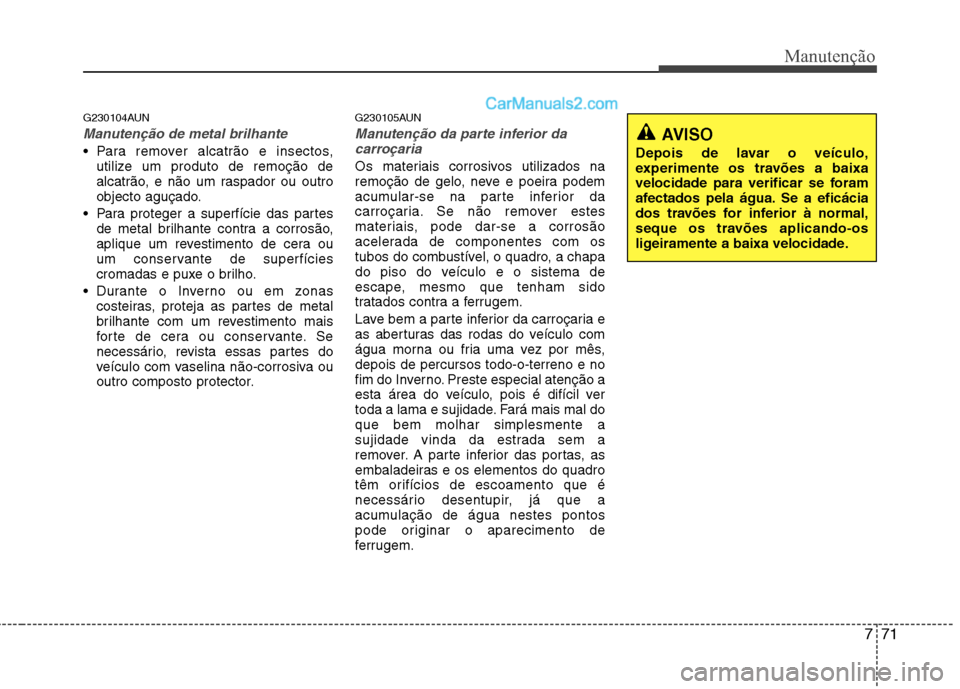

771
Manutenção
G230104AUN
Manutenção de metal brilhante
Para remover alcatrão e insectos,utilize um produto de remoção de
alcatrão, e não um raspador ou outro
objecto aguçado.
Para proteger a superfície das partes de metal brilhante contra a corrosão,
aplique um revestimento de cera ou
um conservante de superfícies
cromadas e puxe o brilho.
Durante o Inverno ou em zonas costeiras, proteja as partes de metal
brilhante com um revestimento mais
forte de cera ou conservante. Se
necessário, revista essas partes do
veículo com vaselina não-corrosiva ou
outro composto protector. G230105AUN
Manutenção da parte inferior da
carroçaria
Os materiais corrosivos utilizados na
remoção de gelo, neve e poeira podem
acumular-se na parte inferior da
carroçaria. Se não remover estes
materiais, pode dar-se a corrosão
acelerada de componentes com os
tubos do combustível, o quadro, a chapa
do piso do veículo e o sistema de
escape, mesmo que tenham sido
tratados contra a ferrugem.
Lave bem a parte inferior da carroçaria e
as aberturas das rodas do veículo com
água morna ou fria uma vez por mês,depois de percursos todo-o-terreno e no
fim do Inverno. Preste especial atenção a
esta área do veículo, pois é difícil ver
toda a lama e sujidade. Fará mais mal doque bem molhar simplesmente a
sujidade vinda da estrada sem a
remover. A parte inferior das portas, as
embaladeiras e os elementos do quadro
têm orifícios de escoamento que é
necessário desentupir, já que a
acumulação de água nestes pontos
pode originar o aparecimento de
ferrugem.
AVISO
Depois de lavar o veículo,
experimente os travões a baixa
velocidade para verificar se foram
afectados pela água. Se a eficácia
dos travões for inferior à normal,
seque os travões aplicando-os
ligeiramente a baixa velocidade.

Manutenção
72
7

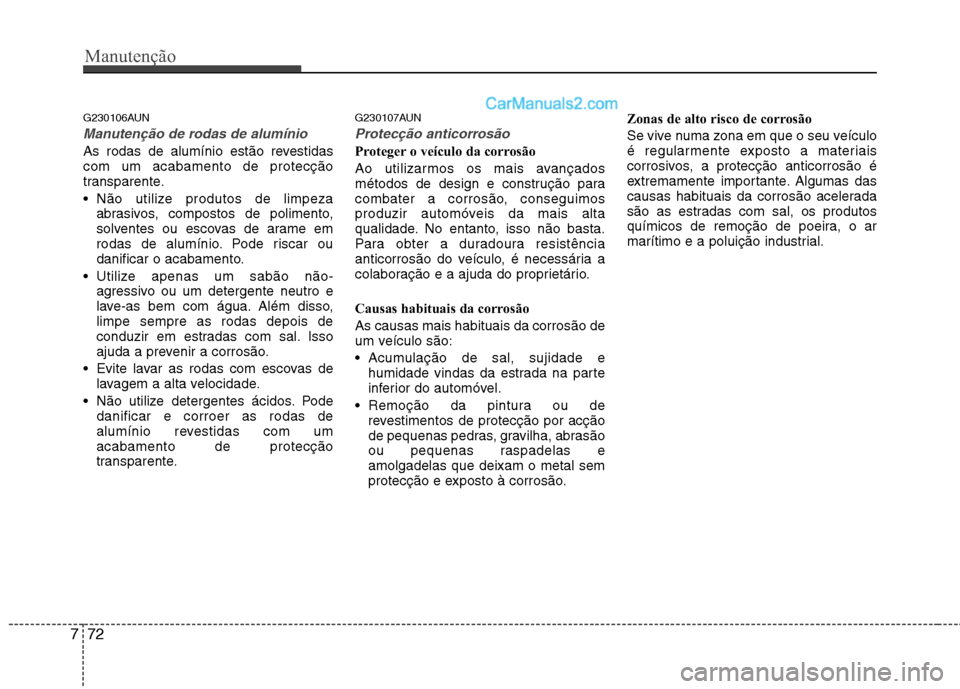

G230106AUN
Manutenção de rodas de alumínio
As rodas de alumínio estão revestidas com um acabamento de protecção
transparente.
Não utilize produtos de limpeza
abrasivos, compostos de polimento,
solventes ou escovas de arame em
rodas de alumínio. Pode riscar ou
danificar o acabamento.
Utilize apenas um sabão não- agressivo ou um detergente neutro e
lave-as bem com água. Além disso,limpe sempre as rodas depois de
conduzir em estradas com sal. Isso
ajuda a prevenir a corrosão.
Evite lavar as rodas com escovas de lavagem a alta velocidade.
Não utilize detergentes ácidos. Pode danificar e corroer as rodas de
alumínio revestidas com umacabamento de protecção
transparente. G230107AUN
Protecção anticorrosão
Proteger o veículo da corrosão
Ao utilizarmos os mais avançados
métodos de design e construção para
combater a corrosão, conseguimos
produzir automóveis da mais alta
qualidade. No entanto, isso não basta.
Para obter a duradoura resistência
anticorrosão do veículo, é necessária a
colaboração e a ajuda do proprietário.
Causas habituais da corrosão As causas mais habituais da corrosão de
um veículo são:

humidade vindas da estrada na parte
inferior do automóvel.
revestimentos de protecção por acção
de pequenas pedras, gravilha, abrasão
ou pequenas raspadelas eamolgadelas que deixam o metal sem
protecção e exposto à corrosão. Zonas de alto risco de corrosão
Se vive numa zona em que o seu veículo
é regularmente exposto a materiais
corrosivos, a protecção anticorrosão é
extremamente importante. Algumas das
causas habituais da corrosão acelerada
são as estradas com sal, os produtos
químicos de remoção de poeira, o ar
marítimo e a poluição industrial.

773
Manutenção

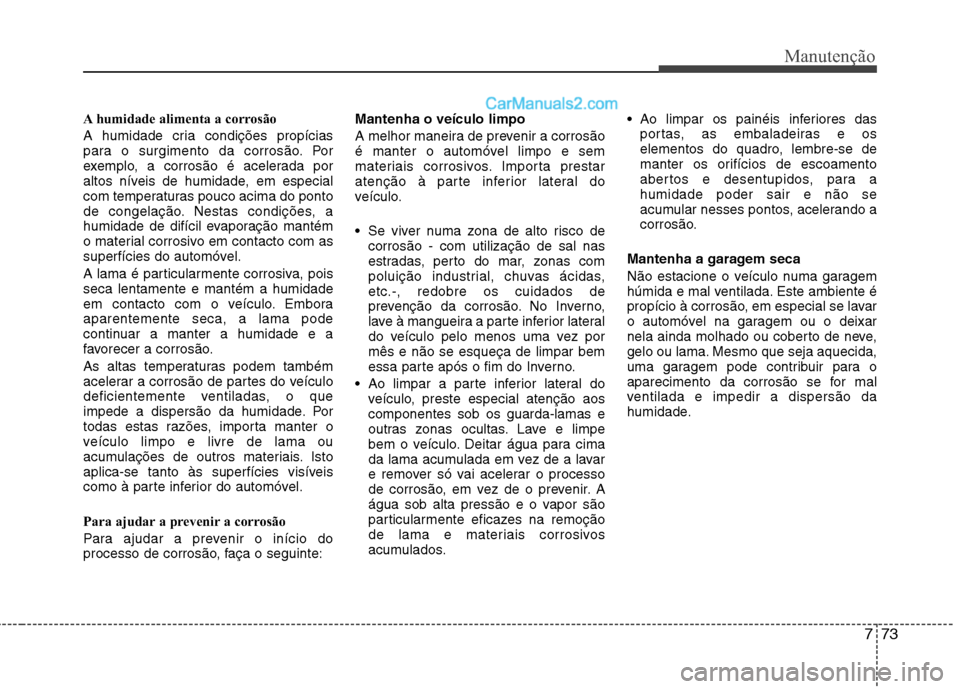

A humidade alimenta a corrosão
A humidade cria condições propícias
para o surgimento da corrosão. Por
exemplo, a corrosão é acelerada por
altos níveis de humidade, em especial
com temperaturas pouco acima do ponto
de congelação. Nestas condições, a
humidade de difícil evaporação mantém
o material corrosivo em contacto com as
superfícies do automóvel.
A lama é particularmente corrosiva, pois seca lentamente e mantém a humidade
em contacto com o veículo. Emboraaparentemente seca, a lama pode
continuar a manter a humidade e a
favorecer a corrosão.
As altas temperaturas podem também
acelerar a corrosão de partes do veículo
deficientemente ventiladas, o que
impede a dispersão da humidade. Por
todas estas razões, importa manter o
veículo limpo e livre de lama ou
acumulações de outros materiais. Isto
aplica-se tanto às superfícies visíveis
como à parte inferior do automóvel.
Para ajudar a prevenir a corrosão
Para ajudar a prevenir o início do
processo de corrosão, faça o seguinte:Mantenha o veículo limpo
A melhor maneira de prevenir a corrosão
é manter o automóvel limpo e sem
materiais corrosivos. Importa prestar
atenção à parte inferior lateral do
veículo.
Se viver numa zona de alto risco de
corrosão - com utilização de sal nas
estradas, perto do mar, zonas com
poluição industrial, chuvas ácidas,etc.-, redobre os cuidados de
prevenção da corrosão. No Inverno,
lave à mangueira a parte inferior lateral
do veículo pelo menos uma vez pormês e não se esqueça de limpar bem
essa parte após o fim do Inverno.
veículo, preste especial atenção aoscomponentes sob os guarda-lamas e
outras zonas ocultas. Lave e limpe
bem o veículo. Deitar água para cima
da lama acumulada em vez de a lavar
e remover só vai acelerar o processo
de corrosão, em vez de o prevenir. A
água sob alta pressão e o vapor são
particularmente eficazes na remoção
de lama e materiais corrosivos
acumulados.
portas, as embaladeiras e os
elementos do quadro, lembre-se de
manter os orifícios de escoamento
abertos e desentupidos, para ahumidade poder sair e não se
acumular nesses pontos, acelerando a
corrosão.
Mantenha a garagem seca
Não estacione o veículo numa garagem
húmida e mal ventilada. Este ambiente é
propício à corrosão, em especial se lavar
o automóvel na garagem ou o deixar
nela ainda molhado ou coberto de neve,
gelo ou lama. Mesmo que seja aquecida,
uma garagem pode contribuir para o
aparecimento da corrosão se for mal
ventilada e impedir a dispersão da
humidade.

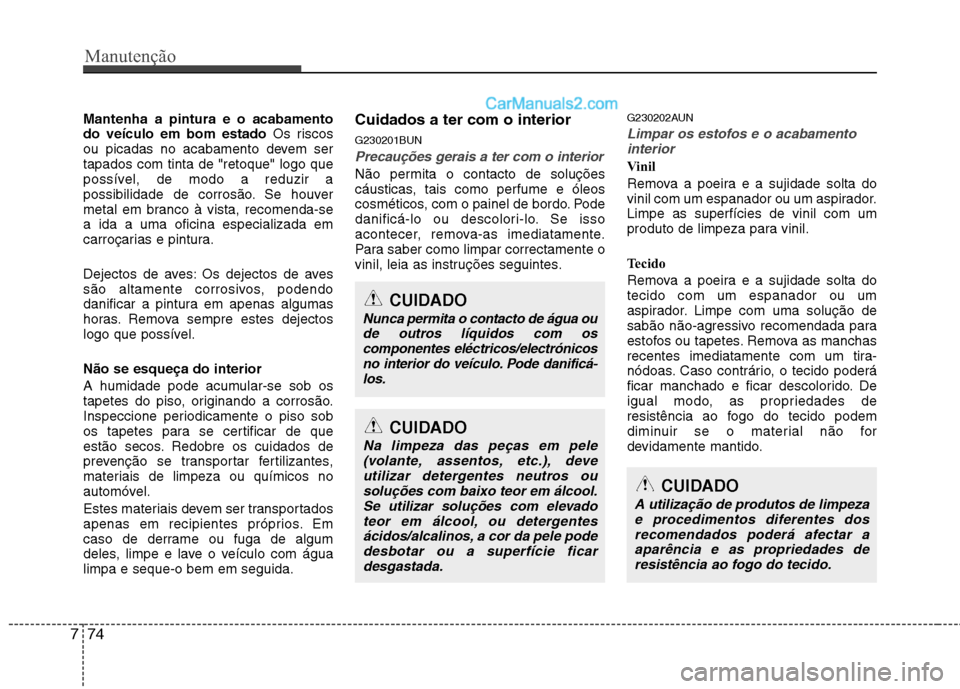

Manutenção
74
7
Mantenha a pintura e o acabamento do veículo em bom estado Os riscos
ou picadas no acabamento devem sertapados com tinta de "retoque" logo que
possível, de modo a reduzir a
possibilidade de corrosão. Se houver
metal em branco à vista, recomenda-sea ida a uma oficina especializada em
carroçarias e pintura.
Dejectos de aves: Os dejectos de aves
são altamente corrosivos, podendo
danificar a pintura em apenas algumas
horas. Remova sempre estes dejectos
logo que possível. Não se esqueça do interior
A humidade pode acumular-se sob os
tapetes do piso, originando a corrosão.
Inspeccione periodicamente o piso sob
os tapetes para se certificar de que
estão secos. Redobre os cuidados de
prevenção se transportar fertilizantes,
materiais de limpeza ou químicos no
automóvel.
Estes materiais devem ser transportados
apenas em recipientes próprios. Em
caso de derrame ou fuga de algum
deles, limpe e lave o veículo com águalimpa e seque-o bem em seguida. Cuidados a ter com o interior
G230201BUN
Precauções gerais a ter com o interior
Não permita o contacto de soluções
cáusticas, tais como perfume e óleos
cosméticos, com o painel de bordo. Pode
danificá-lo ou descolori-lo. Se isso
acontecer, remova-as imediatamente.
Para saber como limpar correctamente o
vinil, leia as instruções seguintes.
G230202AUN
Limpar os estofos e o acabamento
interior
Vinil
Remova a poeira e a sujidade solta do
vinil com um espanador ou um aspirador.Limpe as superfícies de vinil com um
produto de limpeza para vinil.
Tecido
Remova a poeira e a sujidade solta do tecido com um espanador ou um
aspirador. Limpe com uma solução de
sabão não-agressivo recomendada para
estofos ou tapetes. Remova as manchas
recentes imediatamente com um tira-
nódoas. Caso contrário, o tecido poderá
ficar manchado e ficar descolorido. De
igual modo, as propriedades de
resistência ao fogo do tecido podem
diminuir se o material não for
devidamente mantido.
CUIDADO
Nunca permita o contacto de água oude outros líquidos com os componentes eléctricos/electrónicosno interior do veículo. Pode danificá-los.
CUIDADO
A utilização de produtos de limpeza
e procedimentos diferentes dos
recomendados poderá afectar aaparência e as propriedades de resistência ao fogo do tecido.
CUIDADO
Na limpeza das peças em pele
(volante, assentos, etc.), deveutilizar detergentes neutros ousoluções com baixo teor em álcool.Se utilizar soluções com elevado
teor em álcool, ou detergentesácidos/alcalinos, a cor da pele podedesbotar ou a superfície ficardesgastada.

775
Manutenção

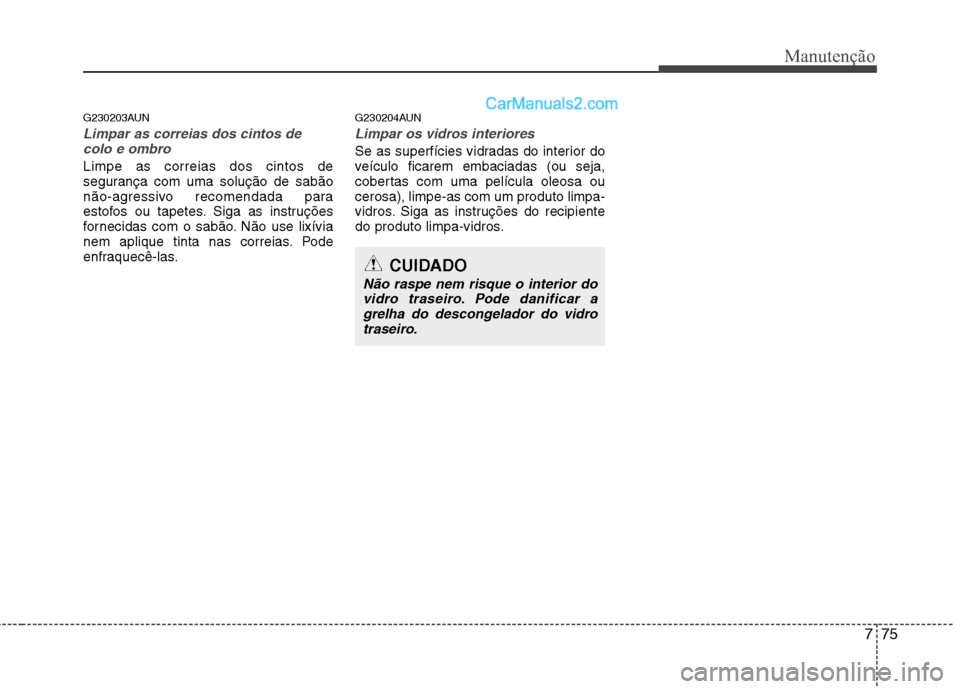

G230203AUN
Limpar as correias dos cintos decolo e ombro
Limpe as correias dos cintos de
segurança com uma solução de sabão
não-agressivo recomendada para
estofos ou tapetes. Siga as instruções
fornecidas com o sabão. Não use lixívia
nem aplique tinta nas correias. Pode
enfraquecê-las. G230204AUN
Limpar os vidros interiores
Se as superfícies vidradas do interior do
veículo ficarem embaciadas (ou seja,
cobertas com uma película oleosa oucerosa), limpe-as com um produto limpa-
vidros. Siga as instruções do recipiente
do produto limpa-vidros.
CUIDADO
Não raspe nem risque o interior do
vidro traseiro. Pode danificar agrelha do descongelador do vidrotraseiro.

Manutenção
76
7

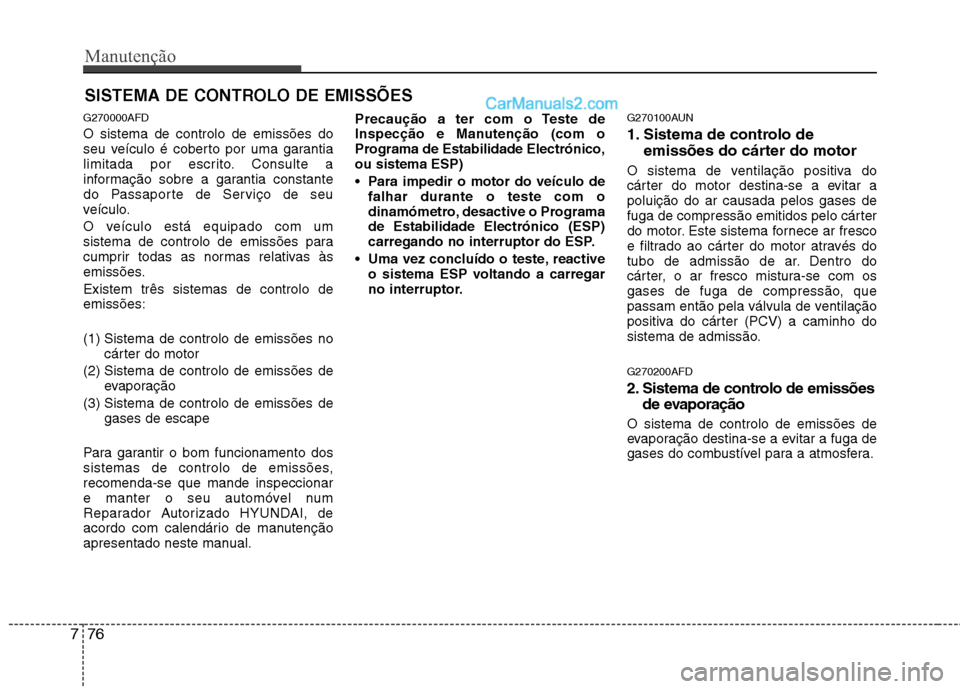

SISTEMA DE CONTROLO DE EMISSÕES
G270000AFD O sistema de controlo de emissões do
seu veículo é coberto por uma garantia
limitada por escrito. Consulte a
informação sobre a garantia constante
do Passaporte de Serviço de seu
veículo.
O veículo está equipado com um
sistema de controlo de emissões para
cumprir todas as normas relativas às
emissões. Existem três sistemas de controlo de emissões:
(1) Sistema de controlo de emissões no cárter do motor
(2) Sistema de controlo de emissões de evaporação
(3) Sistema de controlo de emissões de gases de escape
Para garantir o bom funcionamento dos
sistemas de controlo de emissões,recomenda-se que mande inspeccionar
e manter o seu automóvel num
Reparador Autorizado HYUNDAI, de
acordo com calendário de manutenção
apresentado neste manual. Precaução a ter com o Teste de
Inspecção e Manutenção (com o
Programa de Estabilidade Electrónico,ou sistema ESP)
Para impedir o motor do veículo de
falhar durante o teste com o
dinamómetro, desactive o Programade Estabilidade Electrónico (ESP)
carregando no interruptor do ESP.
Uma vez concluído o teste, reactive o sistema ESP voltando a carregar
no interruptor. G270100AUN
1. Sistema de controlo de
emissões do cárter do motor
O sistema de ventilação positiva do
cárter do motor destina-se a evitar apoluição do ar causada pelos gases de
fuga de compressão emitidos pelo cárter
do motor. Este sistema fornece ar fresco
e filtrado ao cárter do motor através do
tubo de admissão de ar. Dentro do
cárter, o ar fresco mistura-se com os
gases de fuga de compressão, que
passam então pela válvula de ventilação
positiva do cárter (PCV) a caminho do
sistema de admissão. G270200AFD
2. Sistema de controlo de emissões de evaporação
O sistema de controlo de emissões de
evaporação destina-se a evitar a fuga de
gases do combustível para a atmosfera.

777
Manutenção

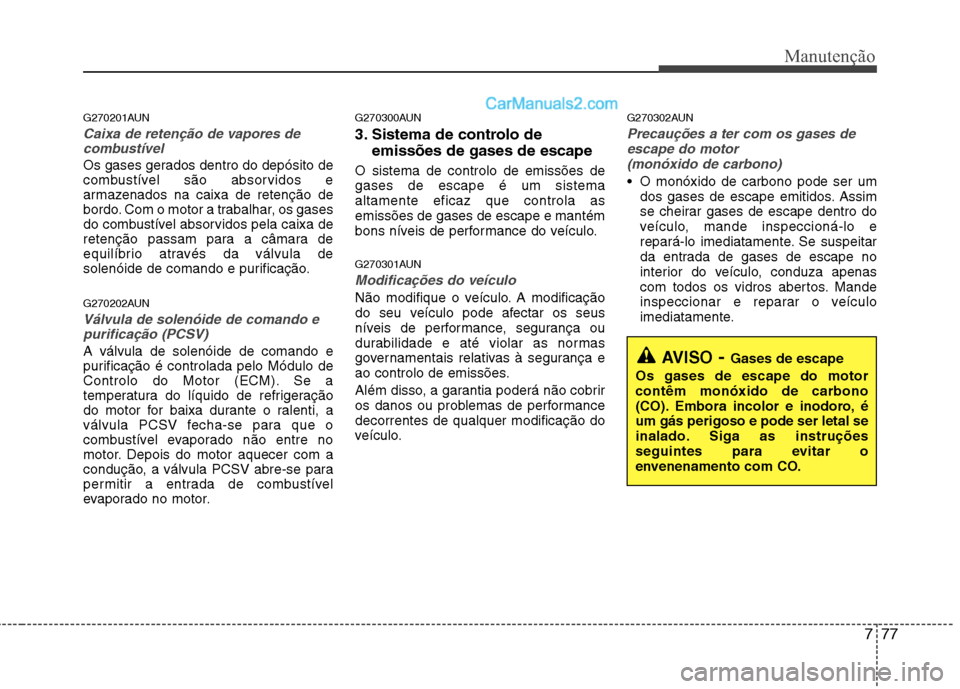

G270201AUN
Caixa de retenção de vapores decombustível
Os gases gerados dentro do depósito de
combustível são absorvidos e
armazenados na caixa de retenção de
bordo. Com o motor a trabalhar, os gases
do combustível absorvidos pela caixa de
retenção passam para a câmara de
equilíbrio através da válvula de
solenóide de comando e purificação.
G270202AUN
Válvula de solenóide de comando epurificação (PCSV)
A válvula de solenóide de comando e
purificação é controlada pelo Módulo de
Controlo do Motor (ECM). Se a
temperatura do líquido de refrigeração
do motor for baixa durante o ralenti, a
válvula PCSV fecha-se para que o
combustível evaporado não entre no
motor. Depois do motor aquecer com a
condução, a válvula PCSV abre-se para
permitir a entrada de combustível
evaporado no motor. G270300AUN
3. Sistema de controlo de
emissões de gases de escape
O sistema de controlo de emissões de gases de escape é um sistemaaltamente eficaz que controla asemissões de gases de escape e mantém
bons níveis de performance do veículo.
G270301AUN
Modificações do veículo
Não modifique o veículo. A modificação
do seu veículo pode afectar os seus
níveis de performance, segurança ou
durabilidade e até violar as normas
governamentais relativas à segurança e
ao controlo de emissões.
Além disso, a garantia poderá não cobrir
os danos ou problemas de performancedecorrentes de qualquer modificação do
veículo. G270302AUN
Precauções a ter com os gases de
escape do motor
(monóxido de carbono)
O monóxido de carbono pode ser um dos gases de escape emitidos. Assim
se cheirar gases de escape dentro do
veículo, mande inspeccioná-lo e
repará-lo imediatamente. Se suspeitar
da entrada de gases de escape no
interior do veículo, conduza apenas
com todos os vidros abertos. Mande
inspeccionar e reparar o veículo
imediatamente.
AVISO - Gases de escape
Os gases de escape do motor contêm monóxido de carbono
(CO). Embora incolor e inodoro, éum gás perigoso e pode ser letal se
inalado. Siga as instruções
seguintes para evitar o
envenenamento com CO.

Manutenção

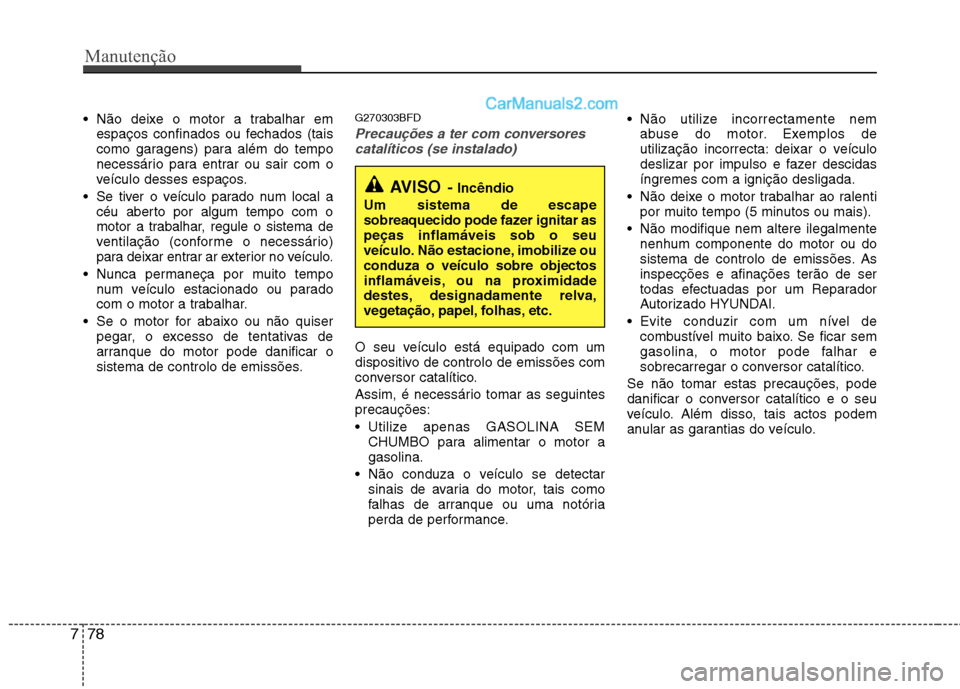

78
7
Não deixe o motor a trabalhar em
espaços confinados ou fechados (tais
como garagens) para além do tempo
necessário para entrar ou sair com o
veículo desses espaços.
Se tiver o veículo parado num local a céu aberto por algum tempo com o
motor a trabalhar, regule o sistema de
ventilação (conforme o necessário)
para deixar entrar ar exterior no veículo.
Nunca permaneça por muito tempo num veículo estacionado ou parado
com o motor a trabalhar.
Se o motor for abaixo ou não quiser pegar, o excesso de tentativas de
arranque do motor pode danificar o
sistema de controlo de emissões. G270303BFDPrecauções a ter com conversores
catalíticos (se instalado)
O seu veículo está equipado com um
dispositivo de controlo de emissões com
conversor catalítico.
Assim, é necessário tomar as seguintes precauções:
Utilize apenas GASOLINA SEM CHUMBO para alimentar o motor a gasolina.
Não conduza o veículo se detectar sinais de avaria do motor, tais como
falhas de arranque ou uma notória
perda de performance. Não utilize incorrectamente nem
abuse do motor. Exemplos de
utilização incorrecta: deixar o veículo
deslizar por impulso e fazer descidas
íngremes com a ignição desligada.
Não deixe o motor trabalhar ao ralenti por muito tempo (5 minutos ou mais).
Não modifique nem altere ilegalmente nenhum componente do motor ou do
sistema de controlo de emissões. Asinspecções e afinações terão de ser
todas efectuadas por um Reparador
Autorizado HYUNDAI.
Evite conduzir com um nível de combustível muito baixo. Se ficar sem
gasolina, o motor pode falhar e
sobrecarregar o conversor catalítico.
Se não tomar estas precauções, pode
danificar o conversor catalítico e o seu
veículo. Além disso, tais actos podem
anular as garantias do veículo.
AVISO - Incêndio
Um sistema de escape
sobreaquecido pode fazer ignitar aspeças inflamáveis sob o seu
veículo. Não estacione, imobilize ouconduza o veículo sobre objectos
inflamáveis, ou na proximidade
destes, designadamente relva,
vegetação, papel, folhas, etc.

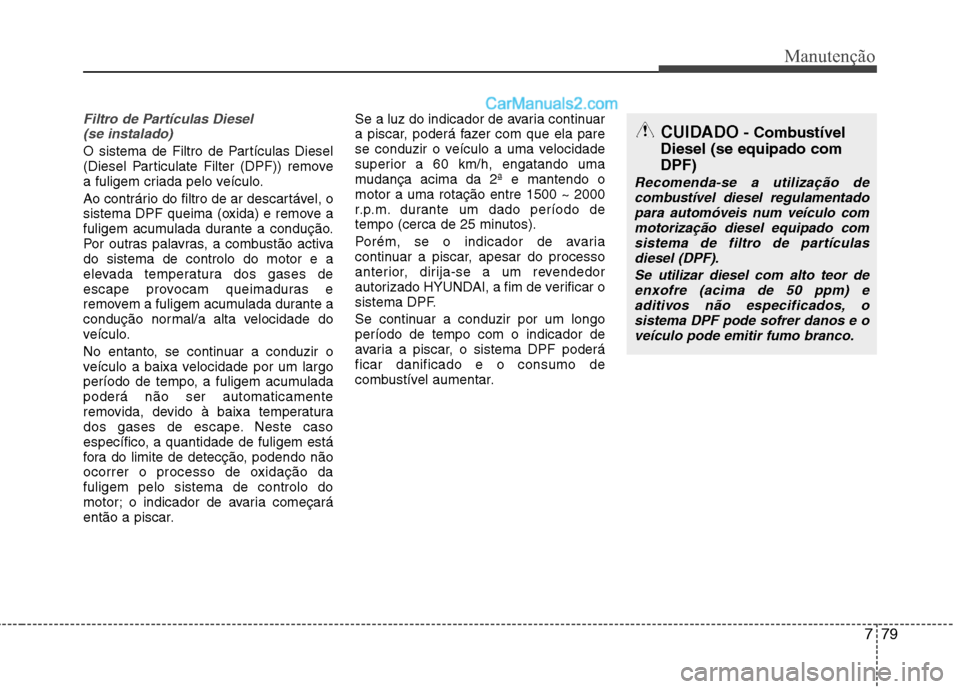

779
Manutenção
Filtro de Partículas Diesel (se instalado)
O sistema de Filtro de Partículas Diesel
(Diesel Particulate Filter (DPF)) remove
a fuligem criada pelo veículo.
Ao contrário do filtro de ar descartável, o
sistema DPF queima (oxida) e remove a
fuligem acumulada durante a condução.
Por outras palavras, a combustão activado sistema de controlo do motor e a
elevada temperatura dos gases de
escape provocam queimaduras e
removem a fuligem acumulada durante a
condução normal/a alta velocidade do
veículo.
No entanto, se continuar a conduzir o
veículo a baixa velocidade por um largo
período de tempo, a fuligem acumuladapoderá não ser automaticamente
removida, devido à baixa temperatura
dos gases de escape. Neste caso
específico, a quantidade de fuligem está
fora do limite de detecção, podendo não
ocorrer o processo de oxidação dafuligem pelo sistema de controlo do
motor; o indicador de avaria começará
então a piscar. Se a luz do indicador de avaria continuar
a piscar, poderá fazer com que ela pare
se conduzir o veículo a uma velocidade
superior a 60 km/h, engatando uma
mudança acima da 2ª e mantendo omotor a uma rotação entre 1500 ~ 2000
r.p.m. durante um dado período de
tempo (cerca de 25 minutos).
Porém, se o indicador de avaria
continuar a piscar, apesar do processo
anterior, dirija-se a um revendedor
autorizado HYUNDAI, a fim de verificar o
sistema DPF.
Se continuar a conduzir por um longo período de tempo com o indicador de
avaria a piscar, o sistema DPF poderáficar danificado e o consumo de
combustível aumentar.
CUIDADO
- Combustível
Diesel (se equipado com DPF)
Recomenda-se a utilização de combustível diesel regulamentado
para automóveis num veículo com motorização diesel equipado comsistema de filtro de partículas diesel (DPF).
Se utilizar diesel com alto teor deenxofre (acima de 50 ppm) e aditivos não especificados, osistema DPF pode sofrer danos e o
veículo pode emitir fumo branco.

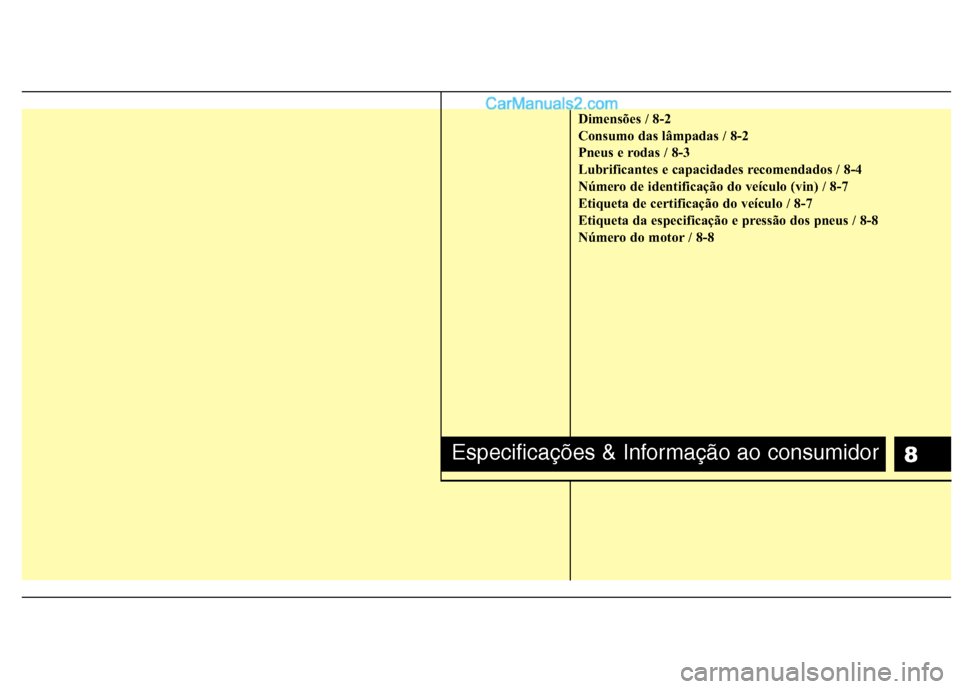

8
Dimensões / 8-2
Consumo das lâmpadas / 8-2
Pneus e rodas / 8-3
Lubrificantes e capacidades recomendados / 8-4
Número de identificação do veículo (vin) / 8-7
Etiqueta de certificação do veículo / 8-7
Etiqueta da especificação e pressão dos pneus / 8-8
Número do motor / 8-8
Especificações & Informação ao consumidor
