Hyundai Santa Fe 2011 Manuale del proprietario (in Italian)

529
Al volante

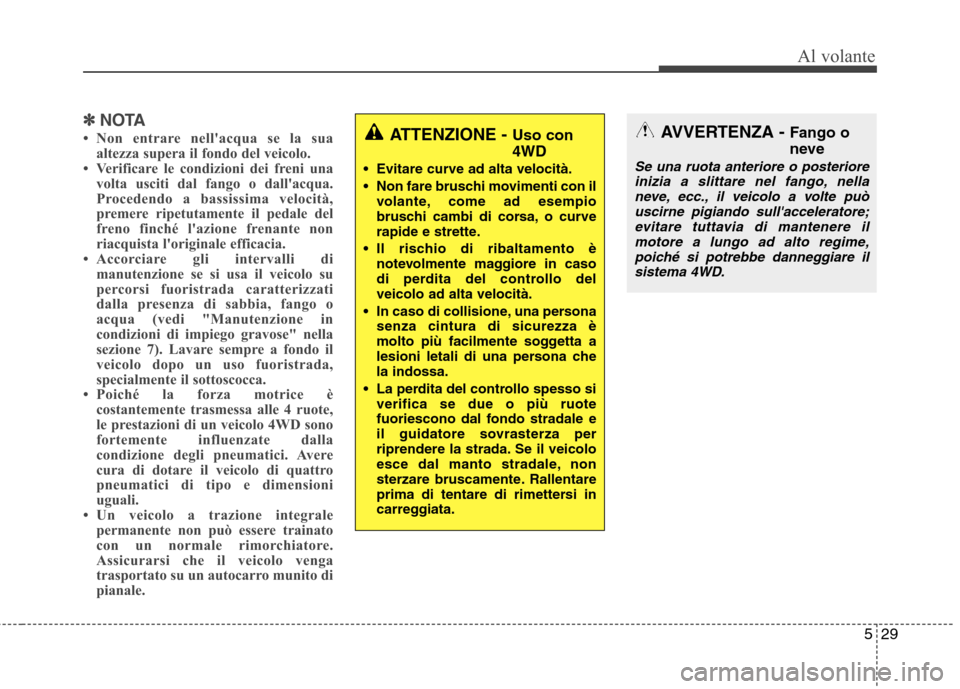

✽✽NOTA
 Non entrare nell'acqua se la sua altezza supera il fondo del veicolo.
 Verificare le condizioni dei freni una
volta usciti dal fango o dall'acqua.
Procedendo a bassissima velocità,
premere ripetutamente il pedale del
freno finché l'azione frenante non
riacquista l'originale efficacia.
 Accorciare gli intervalli di
manutenzione se si usa il veicolo su
percorsi fuoristrada caratterizzati
dalla presenza di sabbia, fango o
acqua (vedi "Manutenzione in
condizioni di impiego gravose" nella
sezione 7). Lavare sempre a fondo il
veicolo dopo un uso fuoristrada,
specialmente il sottoscocca.
 Poiché la forza motrice è costantemente trasmessa alle 4 ruote,
le prestazioni di un veicolo 4WD sono
fortemente influenzate dalla
condizione degli pneumatici. Avere
cura di dotare il veicolo di quattro
pneumatici di tipo e dimensioni
uguali.
 Un veicolo a trazione integrale permanente non può essere trainato
con un normale rimorchiatore.
Assicurarsi che il veicolo venga
trasportato su un autocarro munito di
pianale.ATTENZIONE - Uso con 4WD
Evitare curve ad alta velocità.
Non fare bruschi movimenti con il volante, come ad esempio
bruschi cambi di corsa, o curve
rapide e strette.
Il rischio di ribaltamento è notevolmente maggiore in caso
di perdita del controllo delveicolo ad alta velocità.
In caso di collisione, una persona senza cintura di sicurezza è
molto più facilmente soggetta a
lesioni letali di una persona chela indossa.
La perdita del controllo spesso si verifica se due o più ruote
fuoriescono dal fondo stradale e
il guidatore sovrasterza per
riprendere la strada. Se il veicolo
esce dal manto stradale, non
sterzare bruscamente. Rallentare
prima di tentare di rimettersi in
carreggiata.AVVERTENZA - Fango o
neve
Se una ruota anteriore o posteriore
inizia a slittare nel fango, nella
neve, ecc., il veicolo a volte puòuscirne pigiando sull'acceleratore; evitare tuttavia di mantenere ilmotore a lungo ad alto regime,
poiché si potrebbe danneggiare ilsistema 4WD.

Al volante
30
5

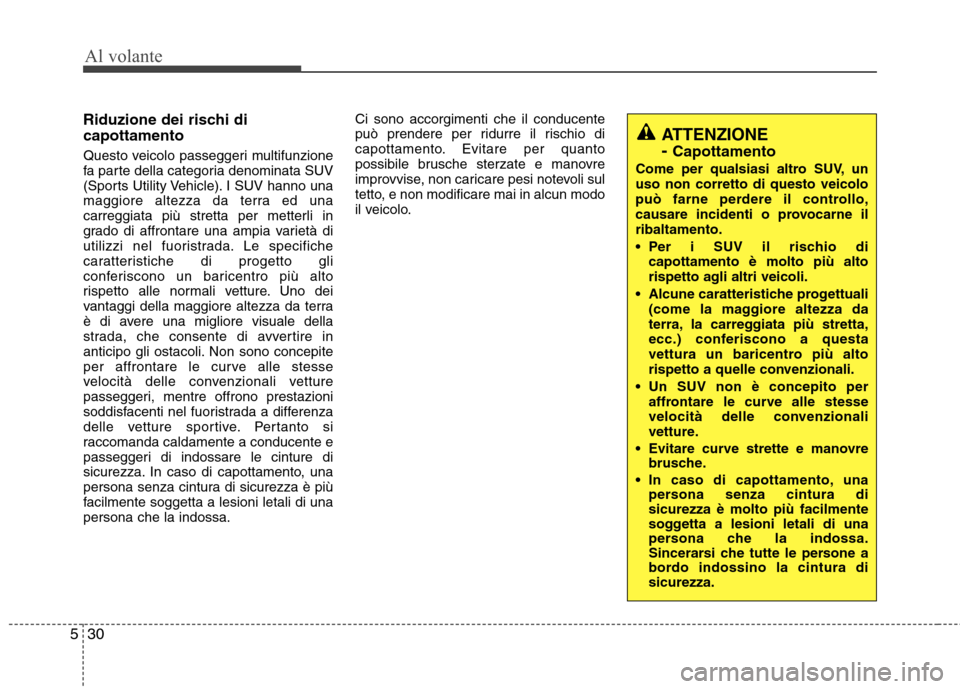

Riduzione dei rischi di capottamento
Questo veicolo passeggeri multifunzione
fa parte della categoria denominata SUV
(Sports Utility Vehicle). I SUV hanno una
maggiore altezza da terra ed una
carreggiata più stretta per metterli in
grado di affrontare una ampia varietà di
utilizzi nel fuoristrada. Le specifiche
caratteristiche di progetto gli
conferiscono un baricentro più alto
rispetto alle normali vetture. Uno dei
vantaggi della maggiore altezza da terra
è di avere una migliore visuale della
strada, che consente di avvertire in
anticipo gli ostacoli. Non sono concepite
per affrontare le curve alle stesse
velocità delle convenzionali vetture
passeggeri, mentre offrono prestazioni
soddisfacenti nel fuoristrada a differenza
delle vetture sportive. Pertanto si
raccomanda caldamente a conducente e
passeggeri di indossare le cinture di
sicurezza. In caso di capottamento, una
persona senza cintura di sicurezza è più
facilmente soggetta a lesioni letali di unapersona che la indossa. Ci sono accorgimenti che il conducente
può prendere per ridurre il rischio di
capottamento. Evitare per quanto
possibile brusche sterzate e manovre
improvvise, non caricare pesi notevoli sul
tetto, e non modificare mai in alcun modo
il veicolo.
ATTENZIONE -
Capottamento
Come per qualsiasi altro SUV, un uso non corretto di questo veicolo
può farne perdere il controllo,
causare incidenti o provocarne ilribaltamento.
Per i SUV il rischio di capottamento è molto più alto
rispetto agli altri veicoli.
Alcune caratteristiche progettuali (come la maggiore altezza da
terra, la carreggiata più stretta,
ecc.) conferiscono a questa
vettura un baricentro più alto
rispetto a quelle convenzionali.
Un SUV non è concepito per affrontare le curve alle stesse
velocità delle convenzionali
vetture.
Evitare curve strette e manovre brusche.
In caso di capottamento, una persona senza cintura di sicurezza è molto più facilmente
soggetta a lesioni letali di una
persona che la indossa.
Sincerarsi che tutte le persone a
bordo indossino la cintura disicurezza.

531
Al volante

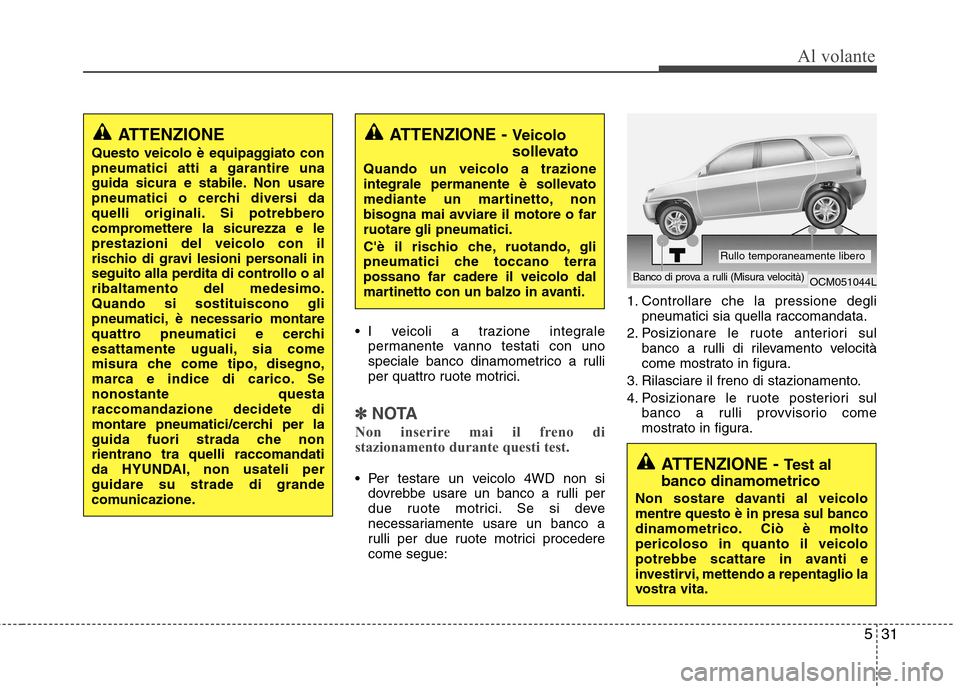

I veicoli a trazione integralepermanente vanno testati con uno
speciale banco dinamometrico a rulli
per quattro ruote motrici.
✽✽ NOTA
Non inserire mai il freno di
stazionamento durante questi test.
Per testare un veicolo 4WD non si dovrebbe usare un banco a rulli per
due ruote motrici. Se si deve
necessariamente usare un banco a
rulli per due ruote motrici procederecome segue: 1. Controllare che la pressione degli
pneumatici sia quella raccomandata.
2. Posizionare le ruote anteriori sul banco a rulli di rilevamento velocità
come mostrato in figura.
3. Rilasciare il freno di stazionamento.
4. Posizionare le ruote posteriori sul banco a rulli provvisorio come
mostrato in figura.ATTENZIONE - Test al
banco dinamometrico
Non sostare davanti al veicolo mentre questo è in presa sul banco
dinamometrico. Ciò è moltopericoloso in quanto il veicolo
potrebbe scattare in avanti e
investirvi, mettendo a repentaglio la
vostra vita.
ATTENZIONE - Veicolo
sollevato
Quando un veicolo a trazione
integrale permanente è sollevato
mediante un martinetto, non
bisogna mai avviare il motore o farruotare gli pneumatici.
C'è il rischio che, ruotando, gli
pneumatici che toccano terrapossano far cadere il veicolo dal
martinetto con un balzo in avanti.ATTENZIONE
Questo veicolo è equipaggiato con pneumatici atti a garantire una
guida sicura e stabile. Non usare
pneumatici o cerchi diversi da
quelli originali. Si potrebbero
compromettere la sicurezza e leprestazioni del veicolo con il
rischio di gravi lesioni personali in
seguito alla perdita di controllo o alribaltamento del medesimo.Quando si sostituiscono gli
pneumatici, è necessario montare
quattro pneumatici e cerchi
esattamente uguali, sia come
misura che come tipo, disegno,
marca e indice di carico. Senonostante questaraccomandazione decidete di
montare pneumatici/cerchi per la
guida fuori strada che nonrientrano tra quelli raccomandati
da HYUNDAI, non usateli perguidare su strade di grande
comunicazione.
OCM051044LBanco di prova a rulli (Misura velocità)
Rullo temporaneamente libero

Al volante
32
5
Servofreni
La vettura è dotata di servofreni che si
registrano automaticamente in base
all'usura. Se viene a mancare l'azione del
servofreno, dovuta allo spegnimento o
ad altri motivi, è comunque sempre
possibile fermare la vettura esercitandouna pressione maggiore sul pedale del
freno. Lo spazio di frenata in questo caso
sarà maggiore.
Quando il motore è spento, la
servoassistenza residua si riduceparzialmente ad ogni pressione del
pedale del freno. Non pompare sulpedale del freno in assenza dell'azione
del servofreno. Premere il pedale del freno solo quando
necessario per mantenere il controllo del
veicolo sulle superfici sdrucciolevoli.In caso di guasto dei freni
Se i freni di servizio non funzionano
quando il veicolo è in movimento, si può
effettuare una frenata d'emergenza con il
freno di stazionamento. Lo spazio difrenata in questo caso sarà decisamente
maggiore rispetto alla norma.
IMPIANTO FRENANTEATTENZIONE
- Freni
Non guidare tenendo il piede appoggiato al pedale del freno. Questo causerebbe ilsurriscaldamento dei freni,
un'eccessiva usura dei materialid'attrito e delle pastiglie ed unaumento dello spazio di arresto.
Quando si affronta una discesa lunga o ripida, innestare un
rapporto inferiore ed evitare di
frenare continuamente. Un uso
prolungato dei freni necauserebbe il surriscaldamento
compromettendotemporaneamente l'efficienza deifreni.
I freni bagnati possono ridurre l'azione frenante e far sì che il
veicolo tiri da una parte in
frenata. Una leggera frenata
consente di avvertire se c'è un
problema di questo tipo. Dopo
aver attraversato acqua
profonda, controllare sempre i
freni in questo modo. Per
asciugare i freni, premere
leggermente il pedale
procedendo a bassa velocità finoal ripristino delle normaliprestazioni.
ATTENZIONE - Freno di
stazionamento
Azionando il freno di
stazionamento durante la marcia a
velocità normali, il veicolo può
sbandare bruscamente. Quando si
deve usare il freno di
stazionamento per fermare il
veicolo, prestare molta attenzione.

533
Al volante

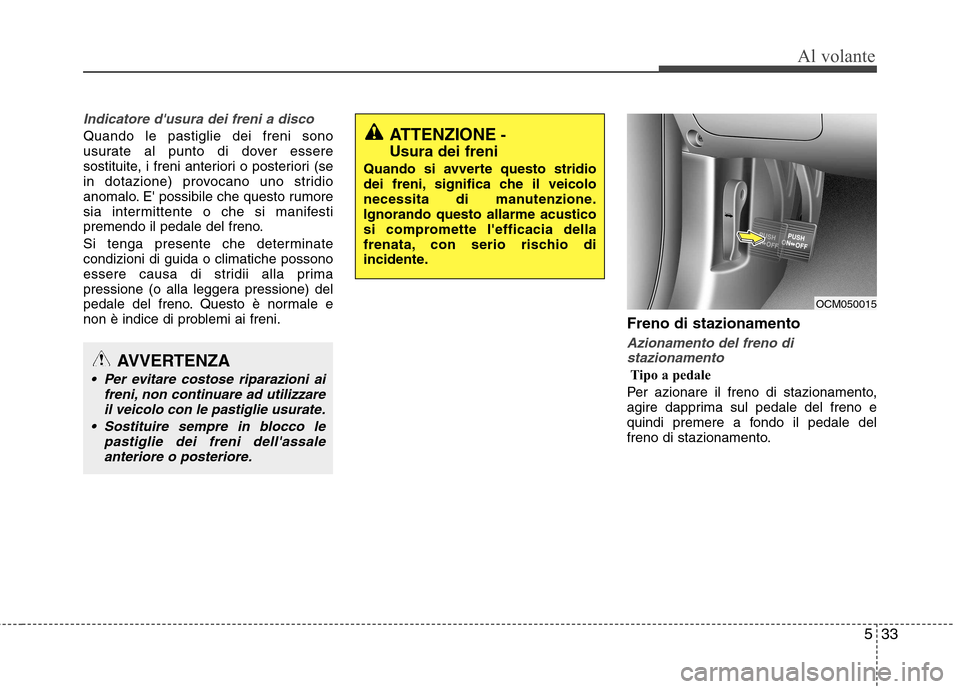

Indicatore d'usura dei freni a disco
Quando le pastiglie dei freni sono
usurate al punto di dover essere
sostituite, i freni anteriori o posteriori (se
in dotazione) provocano uno stridio
anomalo. E' possibile che questo rumore
sia intermittente o che si manifesti
premendo il pedale del freno.
Si tenga presente che determinate condizioni di guida o climatiche possono
essere causa di stridii alla prima
pressione (o alla leggera pressione) del
pedale del freno. Questo è normale e
non è indice di problemi ai freni.Freno di stazionamento
Azionamento del freno di
stazionamento
Tipo a pedale
Per azionare il freno di stazionamento,
agire dapprima sul pedale del freno e
quindi premere a fondo il pedale del
freno di stazionamento.
ATTENZIONE -
Usura dei freni
Quando si avverte questo stridio
dei freni, significa che il veicolo
necessita di manutenzione.Ignorando questo allarme acustico
si compromette l'efficacia della
frenata, con serio rischio di
incidente.
AVVERTENZA
Per evitare costose riparazioni ai freni, non continuare ad utilizzareil veicolo con le pastiglie usurate.
Sostituire sempre in blocco le pastiglie dei freni dell'assaleanteriore o posteriore.
OCM050015

Al volante
34
5

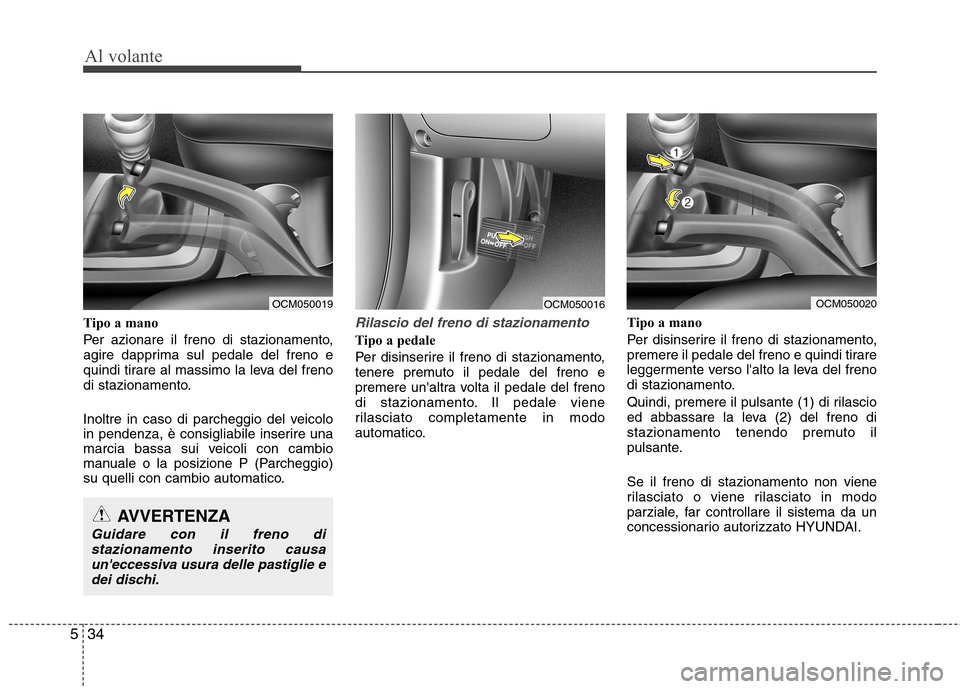

Tipo a mano
Per azionare il freno di stazionamento,
agire dapprima sul pedale del freno e
quindi tirare al massimo la leva del freno
di stazionamento.
Inoltre in caso di parcheggio del veicolo
in pendenza, è consigliabile inserire una
marcia bassa sui veicoli con cambio
manuale o la posizione P (Parcheggio)
su quelli con cambio automatico.Rilascio del freno di stazionamento
Tipo a pedale
Per disinserire il freno di stazionamento,
tenere premuto il pedale del freno e
premere un'altra volta il pedale del freno
di stazionamento. Il pedale viene
rilasciato completamente in modo
automatico. Tipo a mano
Per disinserire il freno di stazionamento,
premere il pedale del freno e quindi tirare
leggermente verso l'alto la leva del freno
di stazionamento.
Quindi, premere il pulsante (1) di rilascio
ed abbassare la leva (2) del freno di
stazionamento tenendo premuto il
pulsante. Se il freno di stazionamento non viene
rilasciato o viene rilasciato in modo
parziale, far controllare il sistema da un
concessionario autorizzato HYUNDAI.
OCM050019
AVVERTENZA
Guidare con il freno di
stazionamento inserito causaun'eccessiva usura delle pastiglie edei dischi.
OCM050020OCM050016

535
Al volante

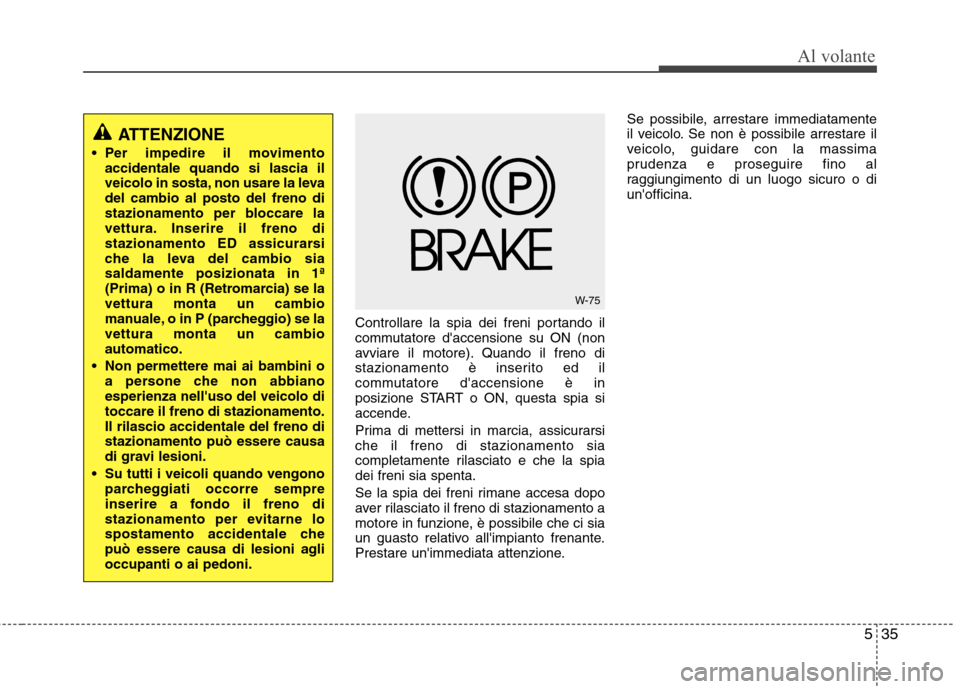

Controllare la spia dei freni portando il
commutatore d'accensione su ON (non
avviare il motore). Quando il freno di
stazionamento è inserito ed il
commutatore d'accensione è in
posizione START o ON, questa spia si
accende.
Prima di mettersi in marcia, assicurarsi che il freno di stazionamento sia
completamente rilasciato e che la spiadei freni sia spenta.
Se la spia dei freni rimane accesa dopo
aver rilasciato il freno di stazionamento a
motore in funzione, è possibile che ci sia
un guasto relativo all'impianto frenante.
Prestare un'immediata attenzione.Se possibile, arrestare immediatamente
il veicolo. Se non è possibile arrestare il
veicolo, guidare con la massima
prudenza e proseguire fino al
raggiungimento di un luogo sicuro o diun'officina.
W-75
ATTENZIONE
Per impedire il movimento accidentale quando si lascia il
veicolo in sosta, non usare la levadel cambio al posto del freno di
stazionamento per bloccare la
vettura. Inserire il freno di
stazionamento ED assicurarsi
che la leva del cambio siasaldamente posizionata in 1ª
(Prima) o in R (Retromarcia) se lavettura monta un cambio
manuale, o in P (parcheggio) se lavettura monta un cambioautomatico.
Non permettere mai ai bambini o a persone che non abbianoesperienza nell'uso del veicolo ditoccare il freno di stazionamento.Il rilascio accidentale del freno distazionamento può essere causa
di gravi lesioni.
Su tutti i veicoli quando vengono parcheggiati occorre sempre
inserire a fondo il freno di
stazionamento per evitarne lo
spostamento accidentale che
può essere causa di lesioni aglioccupanti o ai pedoni.

Al volante
36
5

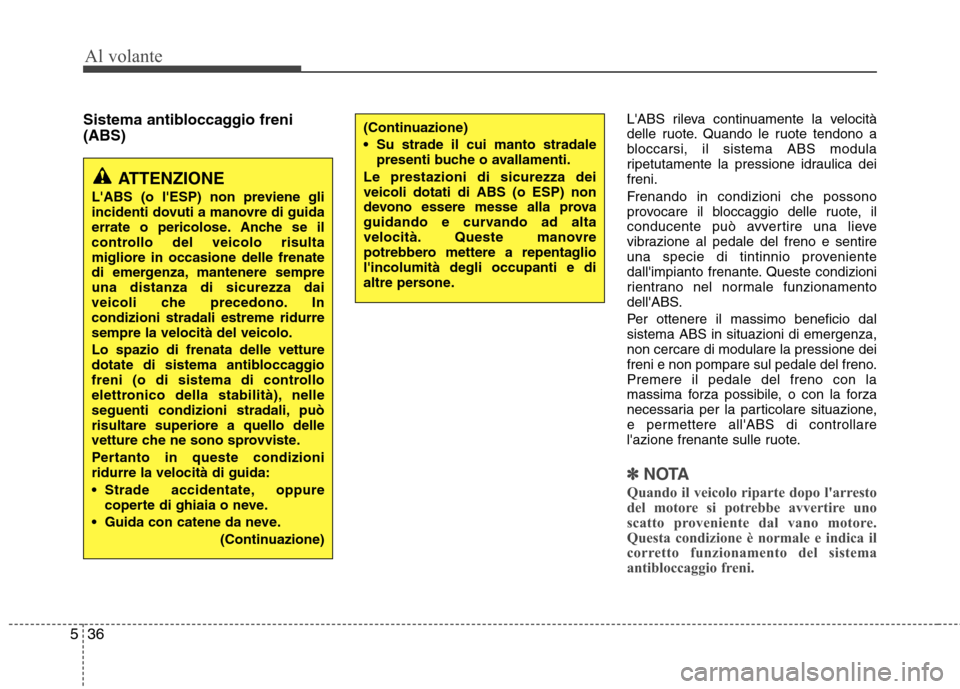

Sistema antibloccaggio freni (ABS) L'ABS rileva continuamente la velocità
delle ruote. Quando le ruote tendono a
bloccarsi, il sistema ABS modula
ripetutamente la pressione idraulica deifreni.
Frenando in condizioni che possono
provocare il bloccaggio delle ruote, il
conducente può avvertire una lieve
vibrazione al pedale del freno e sentire
una specie di tintinnio proveniente
dall'impianto frenante. Queste condizioni
rientrano nel normale funzionamento
dell'ABS.
Per ottenere il massimo beneficio dal sistema ABS in situazioni di emergenza,non cercare di modulare la pressione dei
freni e non pompare sul pedale del freno.Premere il pedale del freno con la
massima forza possibile, o con la forza
necessaria per la particolare situazione,
e permettere all'ABS di controllare
l'azione frenante sulle ruote.
✽✽
NOTA
Quando il veicolo riparte dopo l'arresto
del motore si potrebbe avvertire uno
scatto proveniente dal vano motore.
Questa condizione è normale e indica il
corretto funzionamento del sistema
antibloccaggio freni.
(Continuazione)
Su strade il cui manto stradale presenti buche o avallamenti.
Le prestazioni di sicurezza dei veicoli dotati di ABS (o ESP) non
devono essere messe alla prova
guidando e curvando ad alta
velocità. Queste manovre
potrebbero mettere a repentagliol'incolumità degli occupanti e di
altre persone.
ATTENZIONE
L'ABS (o l'ESP) non previene gli
incidenti dovuti a manovre di guida
errate o pericolose. Anche se il
controllo del veicolo risultamigliore in occasione delle frenate
di emergenza, mantenere sempreuna distanza di sicurezza dai
veicoli che precedono. Incondizioni stradali estreme ridurresempre la velocità del veicolo. Lo spazio di frenata delle vetture
dotate di sistema antibloccaggio
freni (o di sistema di controllo
elettronico della stabilità), nelle
seguenti condizioni stradali, puòrisultare superiore a quello delle
vetture che ne sono sprovviste.
Pertanto in queste condizioni ridurre la velocità di guida:
Strade accidentate, oppure coperte di ghiaia o neve.
Guida con catene da neve. (Continuazione)

537
Al volante

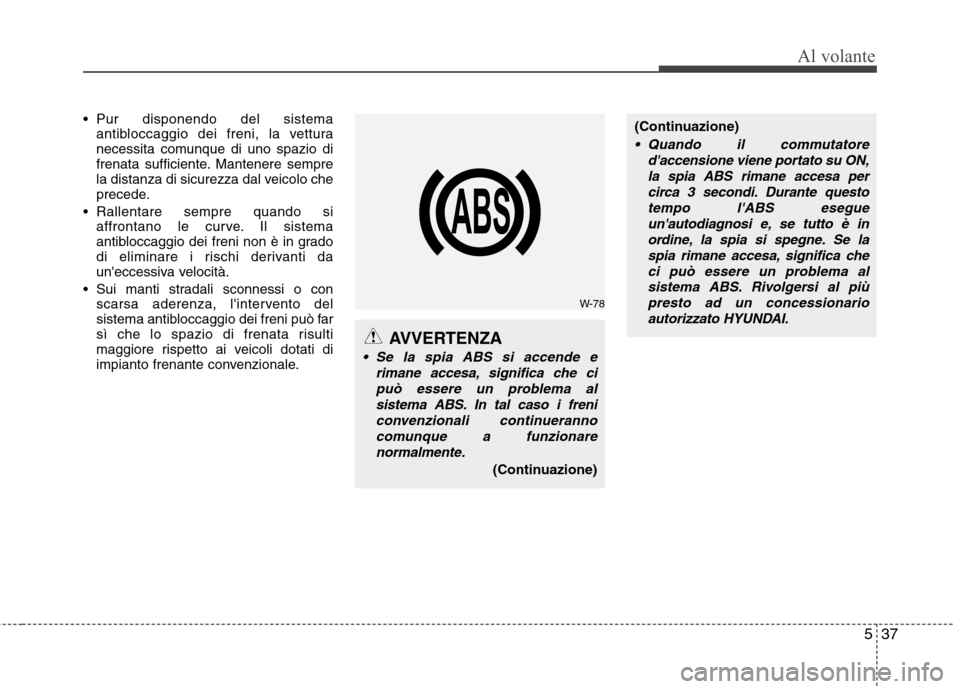

Pur disponendo del sistemaantibloccaggio dei freni, la vettura
necessita comunque di uno spazio di
frenata sufficiente. Mantenere sempre
la distanza di sicurezza dal veicolo che
precede.
Rallentare sempre quando si affrontano le curve. Il sistema
antibloccaggio dei freni non è in grado
di eliminare i rischi derivanti da
un'eccessiva velocità.
Sui manti stradali sconnessi o con scarsa aderenza, l'intervento del
sistema antibloccaggio dei freni può far
sì che lo spazio di frenata risulti
maggiore rispetto ai veicoli dotati di
impianto frenante convenzionale.
AVVERTENZA
Se la spia ABS si accende e
rimane accesa, significa che cipuò essere un problema alsistema ABS. In tal caso i freni convenzionali continuerannocomunque a funzionarenormalmente.
(Continuazione)
(Continuazione)
Quando il commutatore d'accensione viene portato su ON,la spia ABS rimane accesa per circa 3 secondi. Durante questotempo l'ABS esegueun'autodiagnosi e, se tutto è inordine, la spia si spegne. Se laspia rimane accesa, significa checi può essere un problema al sistema ABS. Rivolgersi al piùpresto ad un concessionarioautorizzato HYUNDAI.
W-78

Al volante
38
5
✽✽

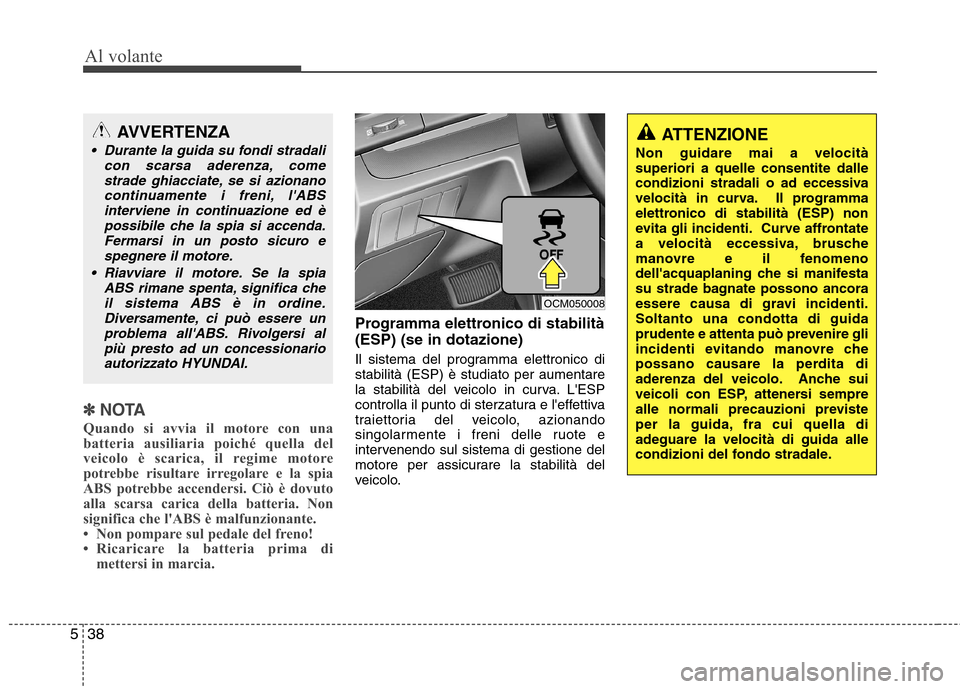

NOTA
Quando si avvia il motore con una
batteria ausiliaria poiché quella del
veicolo è scarica, il regime motore
potrebbe risultare irregolare e la spia
ABS potrebbe accendersi. Ciò è dovuto
alla scarsa carica della batteria. Non
significa che l'ABS è malfunzionante.
 Non pompare sul pedale del freno!
 Ricaricare la batteria prima di mettersi in marcia.
Programma elettronico di stabilità (ESP) (se in dotazione)
Il sistema del programma elettronico di stabilità (ESP) è studiato per aumentare
la stabilità del veicolo in curva. L'ESP
controlla il punto di sterzatura e l'effettiva
traiettoria del veicolo, azionando
singolarmente i freni delle ruote e
intervenendo sul sistema di gestione del
motore per assicurare la stabilità del
veicolo.
ATTENZIONE
Non guidare mai a velocità superiori a quelle consentite dalle
condizioni stradali o ad eccessiva
velocità in curva. Il programma
elettronico di stabilità (ESP) non
evita gli incidenti. Curve affrontate
a velocità eccessiva, brusche
manovre e il fenomeno
dell'acquaplaning che si manifesta
su strade bagnate possono ancora
essere causa di gravi incidenti.Soltanto una condotta di guida
prudente e attenta può prevenire gli
incidenti evitando manovre che
possano causare la perdita di
aderenza del veicolo. Anche sui
veicoli con ESP, attenersi sempre
alle normali precauzioni previste
per la guida, fra cui quella diadeguare la velocità di guida alle
condizioni del fondo stradale.AVVERTENZA
Durante la guida su fondi stradali con scarsa aderenza, come
strade ghiacciate, se si azionanocontinuamente i freni, l'ABSinterviene in continuazione ed è possibile che la spia si accenda.
Fermarsi in un posto sicuro espegnere il motore.
Riavviare il motore. Se la spia ABS rimane spenta, significa che
il sistema ABS è in ordine.Diversamente, ci può essere unproblema all'ABS. Rivolgersi alpiù presto ad un concessionario
autorizzato HYUNDAI.
OCM050008
